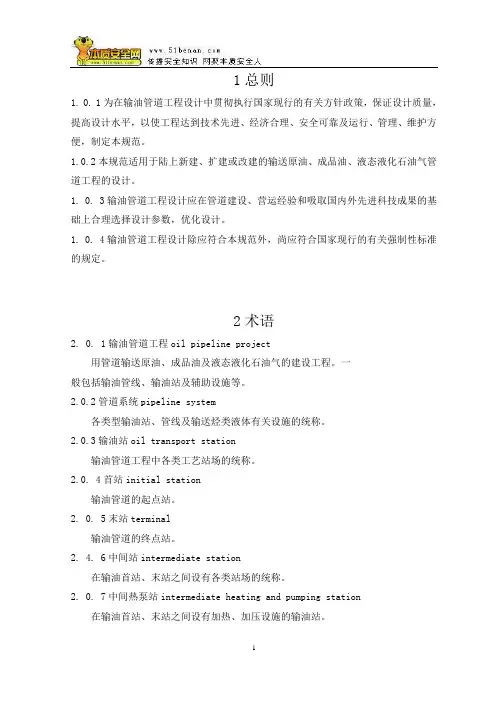

GB50253-2003输油管道工程设计规范解析
1总则1. 0. 1为在输油管道工程设计中贯彻执行国家现行的有关方针政策，保证设计质量，提高设计水平，以使工程达到技术先进、经济合理、安全可靠及运行、管理、维护方便，制定本规范。
1.0.2本规范适用于陆上新建、扩建或改建的输送原油、成品油、液态液化石油气管道工程的设计。
1. 0. 3输油管道工程设计应在管道建设、营运经验和吸取国内外先进科技成果的基础上合理选择设计参数，优化设计。
1. 0. 4输油管道工程设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
2术语2. 0. 1输油管道工程oil pipeline project用管道输送原油、成品油及液态液化石油气的建设工程。
一般包括输油管线、输油站及辅助设施等。
2.0.2管道系统pipeline system各类型输油站、管线及输送烃类液体有关设施的统称。
2.0.3输油站oil transport station输油管道工程中各类工艺站场的统称。
2.0. 4首站initial station输油管道的起点站。
2. 0. 5末站terminal输油管道的终点站。
2. 4. 6中间站intermediate station在输油首站、末站之间设有各类站场的统称。
2. 0. 7中间热泵站intermediate heating and pumping station在输油首站、末站之间设有加热、加压设施的输油站。
2. 0. 8中间泵站intermediate pumping station在输油首站、末站之间只设有加压设施的输油站。
2.0.9中间加热站intermediate heating station在输油首站、末站之间只设有加热设施的输油站。
2. 0. 10输人站input station向管道输入油品的站。
2. 0. 11分输站off-take station在输油管道沿线，为分输油品至用户而设置的站。
2. 0. 12减压站pressure reducing station由于位差形成的管内压力大于管道设计压力或由于动压过大，超过下一站的允许进口压力而设置减压装置的站。
管件管材设计工艺规范要求
管件管材设计工艺规范要求管件和管材在工程中扮演着十分重要的角色，它们的设计工艺规范要求对于保障工程质量和安全十分关键。
本文将详细介绍管件和管材设计工艺规范要求的内容。
1. 材料选用管件和管材的材料选用是设计的基础。
根据工程需要，应选择具有良好耐压、耐腐蚀和耐磨损性能的材料。
常见的管材材料包括普通碳钢、不锈钢、合金钢等；而管件材料则还需考虑连接方式和密封性能，常见的材料有铸铁、球墨铸铁、钢、不锈钢等。
2. 设计要求管件和管材的设计要求应符合相关标准和规范的要求。
其中，对于管道的直径、壁厚、连接方式、弯头角度、过渡段长度等都有明确规定。
同时，还需根据具体工程的需求进行设计，包括管件和管材的布置位置、分支管道的设置、管道的保温要求等。
3. 加工方法管件和管材在加工过程中，需要采用适合的方法来保证质量。
对于管材，通常采用冷拔、热轧、锻制等工艺加工，而管件则需根据具体的形状和尺寸进行铸造、锻造、冲压、焊接等加工方法。
在加工过程中，还需注意管件和管材的光洁度、尺寸的准确性、表面的清洁等问题。
4. 强度计算根据工程应力分析，进行管件和管材的强度计算。
通过计算，确定管件和管材的最大允许工作压力，确保其在使用过程中的安全性。
同时，还应注意管件和管材的刚度和稳定性的计算，避免由于弯曲或振动产生的变形或破坏。
5. 检验要求在管件和管材制造过程中，应进行严格的检验，以保证其质量和安全。
常见的检验项目包括外观检查、尺寸检测、力学性能测试、耐压试验等。
其中，力学性能测试包括拉伸试验、硬度试验等，耐压试验主要包括水压试验和气压试验。
检验合格后，方可进行下一步的工艺处理。
6. 表面处理根据工程要求，对管件和管材进行表面处理。
主要目的是提高管件和管材的耐腐蚀性能和美观度。
常见的表面处理方法包括热镀锌、喷塑、涂层等。
在表面处理过程中，还应注意处理的均匀性和附着力，确保表面处理质量符合要求。
7. 安装要求在管件和管材的安装过程中，需要严格按照设计要求进行操作。
工艺管道设计管道布置要求
工艺管道设计管道布置要求首先，工艺管道设计需要充分考虑工艺要求。
工艺要求通常包括管道输送的流体性质、流量、压力、温度等参数。
设计人员需要根据这些要求选择合适的管材、管径、阀门和管件等，确保管道能够满足流体输送的要求。
其次，工艺管道设计还需要考虑管道布置的紧凑性。
紧凑的管道布置能减少管道的长度和体积，降低管道工程投资和运行成本。
设计人员需要合理利用场地空间，充分考虑管道的走向、高度和层数，避免不必要的回转和交叉，使得管道布置尽可能短小精悍。
此外，工艺管道设计还需要充分考虑管道的通行和维修要求。
通行要求包括设计通道和通行平台，以便操作人员能够方便地进入管道周围进行操作和检修。
维修要求包括设置检修孔和阀门，以便对管道进行维护和修理。
设计人员需要确保这些要求满足操作和维修的需要，避免对正常运行和维护造成不必要的困扰。
此外，工艺管道设计还需要充分考虑管道的安全性。
安全性包括防火、防爆、防腐和防静电等要求。
设计人员应根据管道输送的流体特性和周围环境条件选择合适的防护措施，确保管道不会因为意外事故或者腐蚀而引发火灾、爆炸等问题。
最后，工艺管道设计还需要考虑管道的可维护性和可操作性。
设计人员应合理设置阀门和管件，便于对管道进行维护和操作。
同时，应考虑到管道的清洁和排污要求，确保管道能够方便地清洗和排污。
总结起来，工艺管道设计管道布置要求包括考虑工艺要求、紧凑性、通行和维修要求、安全性以及可维护性和可操作性等方面。
通过合理的管道布置，能够提高工艺装置的运行效率和安全性，降低运行成本和事故风险。
化工工艺配管设计规定
化工工艺配管设计规定化工工艺配管设计是指在化工工艺装置中，根据工艺流程和设备布置要求，设计合理的管道系统，以确保工艺流体的顺利流动，并满足相应的安全、环保和经济要求。
在化工工艺配管设计中，有一些规定需要遵守，以下是一些常见的规定：1.设计依据：化工工艺配管设计应按照国家相关的法律法规、行业标准和规范进行，如《化工企业安全生产许可证管理办法》、《石油化工行业设计规范》等。
同时，还需考虑企业内部的技术规范和要求。
2.安全要求：化工工艺配管设计应符合安全生产的要求，确保系统的安全性和可靠性。
例如，要考虑管道的材料强度、耐压能力、耐腐蚀性能等，以及管道系统的防腐、防爆、防火等措施。
3.环保要求：化工工艺配管设计应符合环保要求，保护环境，减少废气、废水和废渣的排放。
要考虑管道系统的密封性、泄漏防控措施等。
4.设备布置：化工工艺配管设计应根据设备的布置要求进行，合理安排管道的位置和方向。
要考虑设备之间的距离、高差、支撑方式等因素，以方便操作、维修和检修。
5.流体特性：化工工艺配管设计应根据流体的物理性质和化学性质进行，考虑流体的流速、压力、温度等参数，以确保管道系统的正常运行。
要注意流体的腐蚀性、粘度、凝固点等特性。
6.材料选择：化工工艺配管设计应选择适合的材料，满足流体的特性要求。
要考虑材料的耐腐蚀性能、耐压能力、耐高温能力等。
常用的材料包括碳钢、不锈钢、塑料等。
7.排水和排气：化工工艺配管设计应合理设置排水和排气设施，以方便系统的排放和通风。
要考虑排水和排气的位置、尺寸、管道坡度等因素。
8.系统清洗：化工工艺配管设计应考虑系统的清洗要求，确保管道系统的清洁度。
要设立适当的冲洗口和排污口，方便清洗和维护。
化工工艺配管设计规定的遵守，可以保证化工工艺装置的安全、稳定和高效运行。
同时，还能减少事故的发生，提高生产效率，降低生产成本，保护环境。
因此，设计人员在进行化工工艺配管设计时，应严格按照相关规定进行，确保设计的合理性和可行性。
管道压力等级确定及设计标准
管道压力等级确定及设计标准管道的压力等级是指管道系统中能够承受的最大工作压力等级，该等级通常由以下因素决定：管道所运输的介质、管道本身的材料和制造工艺。
其主要目的是确保管道系统能够安全、可靠地运行，并且不对生产或环境造成损害。
压力等级的确定是压力管道设计的核心，也是布置和应力校核的前提条件，以及影响压力管道基建投资和管道可靠性的重要因素。
管道的压力等级包括2个方面：标准管件的公称压力等级（以公称压力表示）和壁厚等级（以壁厚等级表示）。
通常，管道的压力等级是标准管件的公称压力等级和壁厚等级共同决定的参数。
在确定管道的压力等级时，需要考虑以下方面：管道所输送介质的性质（如流量、密度、粘度、温度、压力等参数），管道本身的材料和工艺（如管道的材质、内部涂层、制造标准等）、管道系统所需承受的外部压力或荷载（如地震、风荷载、支架荷载等）以及确定所需的安全系数和使用寿命（如使用年限、应力、疲劳、裂纹等）。
根据这些指标和实际工程需求，可以进行系统的计算和分析，以确定管道所需的压力等级。
同时，还需要考虑国家相关标准和法规的规定，以及现场实际情况和安全要求等。
工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。
这里所说的设计条件主要是指设计压力和设计温度。
1.1设计压力的确定管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。
最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。
考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。
管道设计压力应该考虑最苛刻条件下的内外压和温度因素，为了安全起见，设计压力一般要略高于最高工作压力。
在确定设计压力时，我们可以参考压力容器的做法，使用增加裕度系数的方式，以确保操作方便和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内部设计规定管道系统工艺设计规定上海石油化工研究院开发设计部2010年目录1总则 (3)1.1 目的 (3)1.2 范围 (3)2 一般要求 (3)2.l 流量的考虑 (3)2.2 综合权衡建设费用和运行费用 (3)2.3 流速的选择 (3)2.4 高速流体管道 (3)3 管道内单相流体流速及压力降控制推荐值 (4)3.1 管内流速及压力降控制推荐值 (4)3.2 管道内各种介质常用流速推荐值 (4)3.3 管道压力降控制 (4)4 单相流 (11)4.1 单相液体管道尺寸确定准则 (11)4.2 单相气体管道尺寸确定准则 (12)4.3 单相流体管道内径和压力降的通用计算 (13)4.4 单相流管道尺寸的确定 (18)5 两相流 (27)5.1 概述 (27)5.2 两相流管线管径选择 (27)5.3 两相流的流型判断 (27)5.4 侵蚀流速 (30)5.5 极限质量流速 (30)5.6 非闪蒸型两相流管道的压力降计算 (31)5.7 闪蒸型两相流管道的压力降计算 (40)1总则1.1 目的为规范上海石油化工研究院开发设计部工艺包设计项目中有关管道系统的工艺设计而编制。
1.2 范围1.2.1 本规定规定了石油化工装置中管道系统工艺及工艺系统设计的要求，并提供了一些与管道系统相关的主要设计参数。
1.2.2 本规定适用于石油化工生产装置的工艺系统和公用物料管道，不包括储运系统的长距离输送管道、非牛顿型流体及固体粒子气流输送管道。
2 一般要求2.l 流量的考虑管道系统的设计应满足工艺对管道系统的要求，其流通能力应按正常生产条件下介质的最大流量考虑，其最大压力降应不超过工艺允许值，其流速应位于根据介质的特性所确定的安全流速的范围内。
2.2 综合权衡建设费用和运行费用在设计管道系统时，一般应在允许压力降的前提下尽可能地选用较小管径，特别是在确定合金管管径时更需慎重对待，以节省投资。
但是，管径太小则介质流速增高，摩擦阻力增大，增加了机泵的投资和功率消耗，从而增加了操作费用。
因此，在确定管径时，应综合权衡投资和操作费用两种因素，取其最佳值。
2.3 流速的选择不同流体按其性质、状态和操作要求的不同，应选用不同的流速。
粘度较高的液体，摩擦阻力较大，应选较低流速。
允许压力降较小的管道，例如常压自流管道和输送泡点状态液体的泵入口管道，应选用较低的流速。
允许压力降较大或介质粘度较小的管道，应选用较高流速。
为了防止因介质流速过高而引起管道冲蚀、磨损、振动和噪声等现象，液体流速一般不宜超过4M/S；气体流速一般不超过其临界速度的85%，真空下最大不超过100M/s；含有固体物质的流体，其流速不应过低，以免固体沉积在管内而堵塞管道，但也不宜太高，以免加速管道的磨损或冲蚀。
当流体突然改变方向（例如在弯头或三通中），垂直于流向的表面局部压力会急剧增加，它是流速、密度和初始压力的函数，而流速反比于管道直径的平方，所以高速流体管道尺寸的确定需要慎重。
3 管道内单相流体流速及压力降控制推荐值3.1 管内流速及压力降控制推荐值单相流体管道尺寸的确定按本规定4进行计算。
在进行初估管道管径时，管内流速可参考3.2-1 的推荐值；管道压力降控制可参考3.3-1、3.3-2 推荐值。
3.2 管道内各种介质常用流速推荐值管道内各种介质常用流速推荐值见表 3.2-1。
表中管道的材质除注明外，一律为碳钢。
该表中流速为推荐值。
3.3 管道压力降控制管道压力降控制推荐值见表3.3-1 和表3.3-2 。
表3.2-1 常用流速的推荐值介质 工作条件或管径范围 流速m/s过热蒸汽 DN<100DN=100~200DN>20020~40 30~50 40~60二次蒸汽 二次蒸汽要利用时二次蒸汽不利用时 15~30 60高压乏汽 80~100乏汽 排气管：从受压容器排出从无压容器排出 8015~30续表3.2-1介质 工作条件或管径范围流速m/s 压缩气体0.3P MPa ≤(表) 0.3~0.6P MPa =(表) 0.6~1P MPa =(表) 1~2P MPa =(表) 2~3P MPa =(表) 3~30P MPa =(表)8~12 10~20 10~15 8~12 3~8 0.5~3 氧气0~0.05P MPa =(表) 0.05~0.6P MPa =(表) 0.6~1P MPa =(表) 2~3P MPa =(表)5~10 6~8 4~6 3~4 煤气管道长50~100mm0.027P MPa ≤ 0.27P MPa ≤ 0.8P MPa ≤0.75~3 8~12 3~12 半水煤气 0.1~0.15P MPa =(表)10~15 天然气 30 烟道气烟道内 管道内3~6 3~4 石灰窑窑气10~12 氮气 5~10P MPa =(表)2~5 氢氮混合气 20~30P MPa =(表)5~10 氨气P =真空0.3P MPa <(表) 0.6P MPa <(表) 2P MPa <(表)15~25 8~15 10~20 3~8续表3.2-1介质 工作条件或管径范围流速m/s 乙烯气 22~150P MPa =(表)5~6 乙炔气0.01P MPa <(表) 0.15P MPa <(表) 2.5P MPa <(表)3~4 4~8（最大） 最大4 氮 气体 液体10~25 1.5 氯仿 气体 液体10 2 氯化氢 气体（钢衬胶管） 液体（橡胶管）20 1.5 溴 气体（玻璃管） 液体（玻璃管）10 1.2 氯化甲烷 气体 液体20 2 氯乙烯 二氯乙烯 三氯乙烯2乙二醇 2 苯乙烯 2 二溴乙烯玻璃管1 水及粘度相似的液体0.1~0.3P MPa =（表） 1P MPa ≤（表） 8P MPa ≤（表） 20~30P MPa ≤（表）0.5~2 0.5~3 2~3 2~3.5 自来水 主管0.3P MPa =（表） 支管0.3P MPa =（表）1.5~3.5 1.0~1.5续表3.2-1介质 工作条件或管径范围 流速m/s 锅炉给水 0.8P MPa>(表) 1.2~3.5 蒸汽冷凝水 0.5~1.5 冷凝水 自流 0.2~0.5 过热水 2海水，微碱水 0.6P MPa<（表） 1.5~2.5粘度较大的液体 粘度0.05Pa.sDN25DN50DN100粘度0.1Pa.sDN25DN50DN100DN200粘度1Pa.sDN25DN50DN100DN2000.5~0.90.7~1.01.0~1.60.3~0.60.5~0.70.7~1.01.2~1.60.1~0.20.16~0.250.25~0.350.35~0.55液氨 P=真空0.6P MPa≤（表）2P MPa≤（表） 0.05~0.3 0.3~0.8 0.8~1.5氢氧化钠 浓度0~30%30~50%50~73%21.51.2四氯化碳 2续表3.2-1介质 工作条件或管径范围 流速m/s硫酸 浓度88~93%（铅管）93~100%（铸铁管，钢管） 1.2 1.2盐酸 （衬胶管） 1.5氯化钠 带有固体无固体 2~4.5 1.5排除废水 0.4~0.8泥状混合物 浓度15%浓度25%浓度65% 2.5~3 3~4 2.5~3鼓风机吸入管 鼓风机排出管 10~15 15~20压缩机吸入管压缩机排出管1P MPa<(表)1~10P MPa=（表）10P MPa>(表) 10~208~10 10~20 8~12往复式真空泵吸入管 往复式正空泵排出管 13~16 25~30气体油封式正空泵吸入管 10~13往复泵吸入管 往复泵排出管 0.5~1.5 1~2离心泵吸入管（常温）离心泵吸入管（70~110C°）离心泵排出管高压离心泵排出管 1.5~20.5~1.51.5~33~3.5水及粘度相似的液体齿轮泵吸入管 齿轮泵排出管1≤1~2表3.3-1 一般工程设计的管道压力降控制值管道类别 最大摩擦压力降Kpa/100m 总压力降Kpa 液体泵进口管泵出口管 DN40、50DN80DN100及以上 10~22937050蒸汽和气体公用物料总管 公用物料支管 压缩机进口管 P<350kPa(表) P>350kPa(表) 压缩机出口管 蒸汽 按进口压力的5% 按进口压力的2%1.8~3.53.5~714~20按进口压力的3%表3.3-2 每100M 管长的压力降控制值（f100ΔP ）介质 管道种类 压力降kPa 负压管道49P kPa ≤ 49101kPa P kPa <≤1.13 1.96 通风机管道P =101kPa 1.96 压缩机的吸入管道101111kPa P kPa <≤ 1110.45kPa P MPa <≤ 0.45P MPa >1.96 4.5 0.01P 压缩机的排出管道和其他压力管道0.45P MPa ≤ 0.45P MPa >4.5 0.01P输送气体的管道工艺用的加热蒸汽管道0.3P MPa ≤0.30.6MPa P MPa <≤ 0.6 1.0MPa P MPa <≤10.0 15.0 20.0 自流的液体管道 5.0 泵的吸入管道 饱和液体 不饱和液体10.0~11.0 20.0~22.0 泵的排出管道 流量小于3150m /h 流量大于3150m /h45.0~50.0 45.0输送液体的管道循环冷却水管道30.0表中P 为管道进口端的流体之压力（绝对压力）。
4 单相流4.1 单相液体管道尺寸确定准则4.1.1 单一液相管道尺寸主要是根据流速来确定，当管线用压差从一个压力容器向另一个输送单相液体时，为减少控制阀前后的闪蒸，最大流速不应超过4.6m/s。
为了减少固体颗粒的沉积，则实际流速不能低于0.9m/s。
4.1.2 流体的体积流量应按正常生产条件下的最大流量确定；泄放管道的流量应按工艺系统设计的最大泄放量确定。
4.1.3 控制阀压降4.1.3.1 泵的吸入和排出在两个不同的控制系统控制阀压降为下列两者之和：两个系统之间总的管线（除控制阀外）摩擦阻力的20%加上下列三者之一：*如果出口容器的压力P<1.5MPa ，加P的10%*如果l.5MPa<P<3.0MPa加0.15MPa*如果P>3.0MPa，加P的5%4.1.3.2 泵的吸入和排出在同一个压力控制系统（例如重沸泵）控制阀压降为泵差压的10%。
4.1.4 管道的计算长度为直管长度与阀门、管件、流量计等的当量长度之和，应按下式计算：=+∑l L LeL —直管长度，mLe—每个阀门管件的当量长度，m按估计的直管长度、阀门、管件的数量取当量长度的1.3~2倍为初估计算长度。
