2015奉贤区二模物理
上海各区中考物理二模压轴题汇总之计算电路专题
上海各区中考物理二模压轴题汇总之计算电路专题Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#计算压轴：压强专题1.(15年奉贤区二模)如图14所示，电阻R1标有“5Ω”字样，R2标有“20Ω2A”字样，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的电源。
闭合电键S后，为保证R1、R2均不损坏，求：（1）允许加的最大电源电压；（2）滑动变阻器R2上消耗的最大功率；（3）调节滑片P的位置，求电流表A1和电流表A2的示数比值的最大值。
2.(15年虹口区二模)在图12（a）所示的电路中，电源电压为18伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 1Α”字样。
闭合电键S后，电流表A的示数如图12（b）所示。
①求电阻R1两端的电压U1。
②求此时滑动变阻器R2连入电路的阻值。
③在移动变阻器滑片P的过程中电压表示数的变化量U最大，求该最大变化量U最大。
3.(15年黄浦区二模)在图11（a）所示的电路中，电阻R1的阻值为15欧，滑动变阻器R2上标有“10Ω 2A”字样，所用电流表如图11（b）所示。
（a）①若电源电压为6伏且不变，求通过R1的电流I1.②若电源电压可变，为使电流表A 的示数能达到最大，求电源电压的范围。
4.(15年闵行区二模) 在图11（a ）所示的电路中，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20 2A ”字样，所用电流表的表盘如图11（b ）所示。
闭合电键S ，通过R 1的电流为安。
求：（1）电阻R 1两端的电压。
（2）变阻器的滑片P 移至最右端后，10秒内变阻器R 2消耗的电能。
（3）若用一个新的电源替换原来的电源，要求在移动变阻器滑片P 的过程中电流表示数的最大变化量为安。
请找出满足条件的电源电压。
5.(15年青浦区二模)在图12（a ）所示的电路中，电流表A 1、A 2的表盘均如图12（b ）所示，电源电压为6伏且保持不变，电阻R 1的阻值为10欧。
上海市各区2015年物理二模计算大题含答案
长宁区21．如图12所示，轻质薄壁圆柱形容器A 、B 分别置于同一水平面上。
A 中盛有密度为ρ的液体甲，B 中盛有密度为1.2ρ的液体乙，且液体甲和液体乙的深度相同。
①若甲液体的密度为1×103千克/米3、体积为5×10－3米3，求：液体甲的质量m 甲。
②若乙液体的深度为0.1米，求：液体乙对容器底的压强P B 。
③若容器足够高，在容器A 和B 中再分别倒入相同体积的甲、乙液体，使两液体对容器底部的压强相等，求：容器A 和B 底面积之比(S A :S B )值的所在围。
22．在图13（a ）所示的电路中，电源电压为18伏且保持不变，电阻R 1的阻值为20欧。
闭合电键S 后，电流表的示数为0.3安，电流表、电压表表盘如图13（b ）所示，电压表0~3V 量程损坏。
①求电阻R 2的阻值。
②现用电阻R 0替换R 1，用规格为“25Ω 2Α”和“50Ω 1Α”的滑动变阻器中一个来替换电阻R 2。
要求：在移动变阻器滑片P 的过程中（a ）电路元件都能正常工作。
（b ）电压表和电流表的指针偏转角度相同。
（c ）且电压表示数的变化量ΔU 最大。
问：电阻R 0的阻值为欧，电阻R 2替换为的滑动变阻器（选填“25Ω 2Α”或“50Ω 1Α”），请计算此时电压表示数的最大变化量。
（a ）图13 （b ）R 2R 1AS VA+ 1 2 30.00.6 0.40.321+ V5 113 甲乙图12闸北区浦区27.在如图16所示电路中，电源电压可在4～8伏围调节，变阻器R 2上标有“20Ω 2Α”字样。
当通过R 1的电流为0.4安时，R 1两端的电压为2伏。
现有电压表、电流表各一个，表盘如图17（a ）、（b ）所示的电流表、电压表各一个（电表大量程均损坏）。
①求电阻R 1的阻值。
②求10秒电流通过R 1所做的功W 1。
③请选择一个电表，将电源和选择的电表接入AB 、CD 间，要求移动变阻器的滑片P 时通过变阻器的电流变化量∆I 最大。

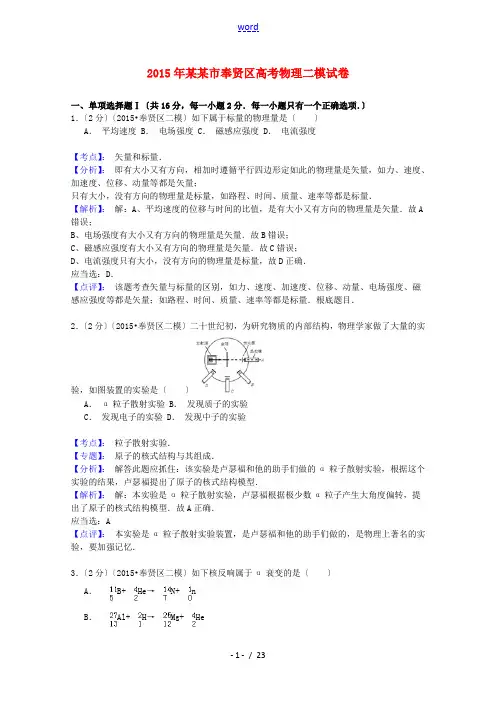

上海市奉贤区2015届高三物理第二次模拟考试试题(含解析)沪科版
2015年某某市奉贤区高考物理二模试卷一、单项选择题Ⅰ〔共16分，每一小题2分．每一小题只有一个正确选项．〕1．〔2分〕〔2015•奉贤区二模〕如下属于标量的物理量是〔〕A．平均速度 B．电场强度 C．磁感应强度 D．电流强度【考点】：矢量和标量．【分析】：即有大小又有方向，相加时遵循平行四边形定如此的物理量是矢量，如力、速度、加速度、位移、动量等都是矢量；只有大小，没有方向的物理量是标量，如路程、时间、质量、速率等都是标量．【解析】：解：A、平均速度的位移与时间的比值，是有大小又有方向的物理量是矢量．故A 错误；B、电场强度有大小又有方向的物理量是矢量．故B错误；C、磁感应强度有大小又有方向的物理量是矢量．故C错误；D、电流强度只有大小，没有方向的物理量是标量，故D正确．应当选：D．【点评】：该题考查矢量与标量的区别，如力、速度、加速度、位移、动量、电场强度、磁感应强度等都是矢量；如路程、时间、质量、速率等都是标量．根底题目．2．〔2分〕〔2015•奉贤区二模〕二十世纪初，为研究物质的内部结构，物理学家做了大量的实验，如图装置的实验是〔〕A．α粒子散射实验 B．发现质子的实验C．发现电子的实验 D．发现中子的实验【考点】：粒子散射实验．【专题】：原子的核式结构与其组成．【分析】：解答此题应抓住：该实验是卢瑟福和他的助手们做的α粒子散射实验，根据这个实验的结果，卢瑟福提出了原子的核式结构模型．【解析】：解：本实验是α粒子散射实验，卢瑟福根据极少数α粒子产生大角度偏转，提出了原子的核式结构模型．故A正确．应当选：A【点评】：本实验是α粒子散射实验装置，是卢瑟福和他的助手们做的，是物理上著名的实验，要加强记忆．3．〔2分〕〔2015•奉贤区二模〕如下核反响属于α衰变的是〔〕A．B+He→N+nB．Al+H→Mg+HeC．Th→Ra+HeD．H+H→He【考点】：原子核衰变与半衰期、衰变速度．【专题】：衰变和半衰期专题．【分析】：α衰变是指原子核分裂并只放射出氦原子核的反响过程，根据这一特定即可判断．【解析】：解：A、方程B+He→N+n；是人工核反响方程，是方向中子的核反响方程．故A错误；B、方程Al+H→Mg+He，该反响是人工核反响方程．故B错误；C、方程Th→Ra+He，是Th原子核分裂并只放射出氦原子核的反响过程．故C正确；D、方程H+H→He是轻核的聚变反响．故D错误．应当选：C【点评】：该题考查α衰变的本质与常见的核反响方程，比拟简单，在平时学习中要掌握衰变，裂变，聚变和几种粒子发现的方程式．4．〔2分〕〔2015•奉贤区二模〕一颗恒星的寿命取决于〔〕A．体积 B．质量 C．温度 D．离地球的距离【考点】：恒星的演化．【分析】：知道恒星的寿命和它的质量有关，质量越大的恒星寿命越短，反之亦然．【解析】：解：恒星的寿命和它的质量有关，质量越大的恒星寿命越短，这是因为质量越大压力就越大，这种情况下恒星内部的核反响就更加剧烈，故ACD错误，B正确．应当选：B．【点评】：此题考查学生对恒星的理解，这要求在平时的学习中要对积累相关的知识，但此题极易出错．5．〔2分〕〔2015•奉贤区二模〕如下列图的4种明暗相间的条纹，分别是红光、蓝光各自通过同一个双缝干预仪器和同一单缝衍射仪器形成的图样〔灰黑色局部表示亮纹〕．如此属于蓝光的干预图样的是〔〕A． B． C． D．【考点】：双缝干预的条纹间距与波长的关系．【专题】：光的干预专题．【分析】：根据双缝干预条纹间距△x=λ可判定哪个图样是双缝干预，它们的波长又有什么关系；根据单缝衍射条纹是中间亮条纹明亮且宽大，越向两侧宽度越小，而波长越大，中央亮条纹越粗进展判断【解析】：解：双缝干预的图样是明暗相间的干预条纹，所有条纹宽度一样且等间距，故从左边两个是双缝干预现象，根据双缝干预条纹间距△x=λ可知波长λ越大，△x越大，故左边第一个是红光，第三个是蓝光．单缝衍射条纹是中间明亮且宽大，越向两侧宽度越小越暗，而波长越大，中央亮条纹越粗，故从左向右依次是红光〔双缝干预〕、蓝光〔单缝衍射〕、蓝光〔双缝干预〕和红光〔单缝衍射〕．以上分析可知，故ABD错误，C正确．应当选：C．【点评】：掌握单缝衍射和双缝干预的图样的特点和图样与波长的关系是解决此题的唯一途径，故要加强对根底知识的记忆．6．〔2分〕〔2015•奉贤区二模〕两个分子相距r1时，分子力表现为引力，相距r2时，分子力表现为斥力，如此〔〕A．相距r1时，分子间没有斥力存在B．相距r2时的斥力大于相距r1时的斥力C．相距r2时，分子间没有引力存在D．相距r1时的引力大于相距r2时的引力【考点】：分子间的相互作用力．【专题】：分子间相互作用力与分子间距离的关系．【分析】：分子间的相互作用力由引力f引和斥力f斥两局部组成，这两种力同时存在，实际的分子力是引力和斥力的合力．引力f引和斥力f斥随着分子间距离增大而减小，随着分子间距离减小而增大．【解析】：解：A、分子间的相互作用力由引力f引和斥力f斥两局部组成，这两种力同时存在，实际的分子力是引力和斥力的合力，故A错误；B、两个分子相距为r1，分子间的相互作用力表现为引力，相距为r2时，表现为斥力，故r1＞r2；分子间的引力和斥力随着分子间距的增加而减小，故相距为r2时，分子间的斥力大于相距为r1时的斥力，故B正确；C、分子间的相互作用力由引力f引和斥力f斥两局部组成，这两种力同时存在，实际的分子力是引力和斥力的合力，故C错误；D、两个分子相距为r1，分子间的相互作用力表现为引力，相距为r2时，表现为斥力，故r1＞r2；分子间的引力和斥力随着分子间距的增加而减小，故相距为r1时，分子间的引力小于相距为r2时的引力，故D错误；应当选：B．【点评】：对于分子力的特点，要抓住三个“同〞：分子间的引力和斥力是同时存在的；随着分子间距离变化，分子引力和斥力是同增同减的．7．〔2分〕〔2015•奉贤区二模〕做简谐振动的单摆摆长不变，假设摆球质量减小为原来的，摆球经过平衡位置时速度增大为原来的2倍，如此单摆振动的〔〕A．频率、振幅都不变 B．频率、振幅都改变C．频率不变、振幅改变 D．频率改变、振幅不变【考点】：单摆周期公式．【专题】：单摆问题．【分析】：由单摆的周期公式T=2可以判断单摆的周期的变化，由机械能守恒可以判断单摆的能量的变化，从而可以判断振幅的变化．【解析】：解：由单摆的周期公式T=2，可知，单摆摆长不变，如此周期不变，频率不变；振幅A是反映单摆运动过程中的能量大小的物理量，据动能公式可知，摆球经过平衡位置时的动能不变，但质量增加，所以高度减小，因此振幅改变，故ABD错误，C正确．应当选：C．【点评】：知道单摆的摆长和重力加速度的大小决定单摆的周期的大小，单摆的能量决定单摆的振幅的大小；从机械能守恒的角度分析振幅的变化．8．〔2分〕〔2015•奉贤区二模〕如图，在斜面上木块A与B的接触面是水平的，绳子呈水平状态，两木块均保持静止．如此关于木块A和木块B受力个数不可能的〔〕A． 2个和4个 B． 3个和4个 C． 4个和4个 D． 4个和5个【考点】：物体的弹性和弹力．【专题】：受力分析方法专题．【分析】：先对A分析，可能受到2个力，重力与支持力；也可能受到4个力，增加拉力与B 对A有向右的静摩擦力；再分析B受力，除受到重力、支持力、A对B的静摩擦力，A对B的压力，可能受到斜面的静摩擦力，也可能不受斜面的静摩擦力，B受力情况有两种可能．【解析】：解：B至少受到重力、A对B的压力和静摩擦力、斜面的支持力四个力．斜面对物体B可能有静摩擦力，也有可能没有静摩擦力，因此B受到4个力或5个力；而A受到力支持力与重力外，可能受到拉力与B对A的摩擦力．因此A可能受到2个力或4个力．故ACD正确，B错误；题目要求选不可能的，应当选：B．【点评】：此题关键先对A分析，根据平衡条件得到B对A有向左的静摩擦力，然后根据牛顿第三定律得到A对B有向右的静摩擦力；再按照重力、弹力、摩擦力的顺序找力．二、单项选择题Ⅱ〔共24分，每一小题3分．每一小题只有一个正确选项．〕9．〔3分〕〔2015•奉贤区二模〕关于光的说法正确的答案是〔〕A．有的光是波，有的光是粒子B．光子可以被电场加速C．光的波长越长，其波动性越显著D．大量光子产生的效果往往显示粒子性【考点】：光子．【分析】：光子是电磁波，不带电；光既有波动性，又有粒子性，个别光子的作用效果往往表现为粒子性；大量光子的作用效果往往表现为波动性；根据E=hγ判断出光子的能量与什么因素有关，可知波长与频率成反比．【解析】：解：A、光既有波动性，又有粒子性，不能说有的光是波，有的光是粒子．故A错误；B、光子不带电，不可以被电场加速．故B错误，C、光的波长越长，光的波动性越显著，频率越高，如此光的粒子性越显著．故C正确；D、个别光子的作用效果往往表现为粒子性；大量光子的作用效果往往表现为波动性．故D错误．应当选：C．【点评】：该题考查光子的特性与本质，解决此题的关键知道光子的能量E=hγ，与频率成正比．同时知道光有波粒两象性．10．〔3分〕〔2015•奉贤区二模〕趣味投篮比赛中，运动员站在一个旋转较快的大平台边缘上，相对平台静止，向平台圆心处的球筐内投篮球．如此如图〔各俯视图〕篮球可能被投入球筐〔图中箭头指向表示投篮方向〕的是〔〕A． B． C． D．【考点】：运动的合成和分解．【专题】：运动的合成和分解专题．【分析】：球参与了沿圆周切线方向运动和出手方向的运动，根据平行四边形定如此确定合速度的方向，从而确定篮球能否被投入球框．【解析】：解：当沿圆周切线方向的速度和出手速度的合速度沿篮筐方向，球就会被投入篮筐．故C正确，A、B、D错误．应当选：C．【点评】：解决此题的关键知道球参与了两个方向的运动，通过平行四边形定如此进展判断．11．〔3分〕〔2015•奉贤区二模〕将一个“6V、6W〞的小灯甲连接在内阻不能忽略的电源上，小灯恰好正常发光，现改将一个“6V、3W〞的小灯乙连接在这一电源上，如此〔〕 A．小灯乙可能正常发光B．小灯乙一定正常发光C．小灯乙可能因电压较低而不能正常发光D．小灯乙可能因电压过高而烧毁【考点】：闭合电路的欧姆定律．【专题】：恒定电流专题．【分析】：根据公式R=可知，乙灯的电阻比甲灯电阻大．根据路端电压与外电阻的关系，分析乙灯的电压与额定电压的关系，判断乙灯能否正常发光．【解析】：解：根据公式R=可知，乙灯的电阻比甲灯电阻大．由题，甲灯接在电源上正常发光，甲灯的电压为6V，乙灯的电阻比甲灯电阻大，当乙灯接到同一电源上时，分得的电压将大于6V，所以灯乙可能因电压过高而烧毁，不能正常发光．故ABC错误，D正确．应当选：D．【点评】：此题关键抓住路端电压与外电阻的关系，来分析乙灯得到的电压与额定电压的关系进展判断．12．〔3分〕〔2015•奉贤区二模〕如图为伽利略设计的一种测温装置示意图，玻璃管的上端与导热良好的玻璃泡连通，下端插入水中，玻璃泡中封闭有一定量的空气．假设玻璃管内水柱上升，如此导致原因可能是外界大气〔〕A．温度降低，压强增大 B．温度升高，压强不变C．温度升高，压强减小 D．温度不变，压强减小【考点】：理想气体的状态方程．【专题】：理想气体状态方程专题．【分析】：此温度计不是根据液体的热胀冷缩原理制成的，它是靠气体作为膨胀物质，液体的受热膨胀忽略不计；外界大气的压强变化时，根据理想气体的状态方程也可以判定．【解析】：解：设玻璃泡中气体压强为p，外界大气压强为p′，如此p′=p+ρgh，且玻璃泡中气体与外界大气温度一样．液柱上升，气体体积减小，根据理想气体的状态方程可知，假设P不变，如此V减小时，T减小；假设T不变时，V减小时，P变大．即温度T降低或压强P变大是可能的情况．故BCD均不符合要求，A正确．应当选：A【点评】：此题考查了气体温度计的原理，膨胀物质不是液体，而是气体，依据气体的热胀冷缩性质制成的13．〔3分〕〔2015•奉贤区二模〕如下列图，光滑小球放置在半球面的底端，竖直放置的挡板水平向右缓慢地推动小球，如此在小球运动〔始终未脱离球面〕的过程中，挡板对小球的推力F、半球面对小球的支持力F N的变化情况正确的答案是〔〕A． F增大，F N减小 B． F减小，F N增大 C． F减小，F N减小 D． F增大，F N增大【考点】：共点力平衡的条件与其应用；物体的弹性和弹力．【专题】：共点力作用下物体平衡专题．【分析】：对小球受力分析，受重力、挡板向右的支持力和半球面的支持力，根据平衡条件列式求解．【解析】：解：对小球受力分析，受重力、挡板向右的支持力和半球面的支持力，如图根据平衡条件解得F=mgtanθ由于θ不断增加，故F增大、F N增大；应当选：D．【点评】：此题关键是画出受力图，根据平衡条件求解出两个弹力的表达式进展分析讨论．14．〔3分〕〔2015•奉贤区二模〕如下列图，将小球甲、乙、丙〔都可视为质点〕分别从A、B、C三点由静止同时释放，最后都到达竖直面内圆弧的最低点D，其中甲是从圆心A开始做自由落体运动，乙沿弦轨道从与圆心等高的B到达D，丙沿圆弧轨道从C点〔很靠近D点〕运动到D．忽略一切阻力，如此正确的答案是〔〕A．甲球最先到达D点，乙球最后到达D点B．甲球最先到达D点，丙球最后到达D点C．丙球最先到达D点，乙球最后到达D点D．甲球最先到达D点，无法判断哪个球最后到达D点【考点】：牛顿第二定律；自由落体运动．【专题】：牛顿运动定律综合专题．【分析】： A为自由落体，运用自由落体的公式求出时间，B是利用匀变速运动的知识求出所用时间，C是单摆，求出周期，所用时间只是周期．【解析】：解：A点，AD距离为r，加速度为g，时间；B点，设∠ADB=θ，BD距离为2rcosθ，加速度为gcosθ，时间；C点，简谐振动，周期T=，时间，明显t2＞t3＞t1，知乙球最后到，甲球最先到．故A正确，B、C、D错误．应当选：A．【点评】：解得此题的关键是分清三种不同的运动形态，然后分别计算出每条线路所用的时间，比拟大小皆可解决．15．〔3分〕〔2015•奉贤区二模〕如图，闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．假设取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，如此如下图中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是〔〕A． B． C． D．【考点】：楞次定律；闭合电路的欧姆定律．【专题】：电磁感应与电路结合．【分析】：由楞次定律可知，感应线圈中电流方向变化，综合分析两个峰值不可能相等，由排除法可知．【解析】：解：A、圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴始终保持重合，圆环中磁通量变化不均匀，产生的感应电流不是线性变化，故A错误；B、铜环下落到磁铁顶端的速度小于下落到磁铁底端的速度，铜环下落到磁铁顶端产生的感应电流小于下落到磁铁底端产生的感应电流，选项B正确，C错误．D、由楞次定律可知，圆环靠近磁体的过程中向上的磁通量最大，而离开磁体的过程中向上的磁通量减小，磁通量的变化相反，所以感应电流的方向也相反，故D错误．应当选：B【点评】：此题考查了对楞次定律的理解和应用，注意重点判断磁通量的大小和方向的变化，其中判断出感应电流的大小与方向不一样是解答的关键．16．〔3分〕〔2015•奉贤区二模〕水平路面上行驶的汽车所受到的阻力大小f与汽车行驶的速率成正比．假设汽车从静止出发，先做匀加速直线运动，达到额定功率后保持额定功率行驶，如此在整个行驶过程中，汽车受到的牵引力大小F与阻力大小f关系图象是〔〕A． B． C． D．【考点】：功率、平均功率和瞬时功率．【专题】：功率的计算专题．【分析】：汽车先做匀加速直线运动，根据牛顿第二定律可知牵引力与阻力的关系式，功率达到额定功率后，根据F=与f=kv求出牵引力与阻力的关系式，进而选择图象【解析】：解：汽车先做匀加速直线运动，速度增大，f=kv增大，根据牛顿第二定律得：F=f+ma 可知，牵引力随着f的增大而均匀增大，图象是一条倾斜的直线，功率达到额定功率后，F=，f=kv，如此F=，如此牵引力与阻力成反比，故A正确．应当选：A【点评】：解决此题的关键会根据汽车的运动情况判断受力情况，能结合牛顿第二定律判断牵引力的变化情况，难度适中三、〔16分〕多项选择题．〔本大题共4小题，每一小题4分．每一小题给出的四个答案中，有两个或两个以上是正确的．每一小题全选对得4分；选对但不全，得2分；有选错或不答的，得0分．〕17．〔4分〕〔2015•奉贤区二模〕如下列图，用恒力F1、F2分别将同一重物由静止开始沿同一固定的粗糙斜面由底端推到顶端，F1沿斜面向上，F2沿水平方向．两次所用时间相等，如此两次〔〕A．物体加速度一样 B．物体机械能增量一样C．物体抑制摩擦力做功一样 D．恒力F1、F2对物体做功一样【考点】：功的计算；牛顿第二定律．【专题】：功的计算专题．【分析】：根据匀变速直线运动的位移时间公式比拟加速度的大小．根据末速度的大小关系得出动能的变化量大小，结合动能定理比拟合外力做功情况．根据动能定理，通过摩擦力做功和重力做功的大小关系得出恒力F做功的大小关系【解析】：解：A、根据x=知，位移一样，运动时间一样，如此加速度一样．故A正确．B、根据v=at知，加速度一样，运动时间一样，如此末速度大小相等，根据动能定理知，动能变化量相等，物体上升的顶端，重力势能的增加量一样，动能的增加量相等，如此机械能变化量相等，故B正确；C、运动过程中，重力做功相等，第二次的摩擦力大于第一次的摩擦力，如此第二次抑制摩擦力做功大，而动能的变化量相等，根据动能定理知，F1做的功比F2做的少，故CD错误．应当选：AB【点评】：此题考查了动能定理的根本运用，关键抓住动能变化量相等，重力做功相等，通过摩擦力做功不等，比拟出恒力F做功的大小关系18．〔4分〕〔2015•奉贤区二模〕位于正方形四角上的四个等量点电荷的电场线分布如下列图，ab、cd分别是正方形两条边的中垂线，O点为中垂线的交点，P、Q分别为cd、ab上的点，如此正确的答案是〔〕A． P、O两点的电势关系为φP=φ0B． P、Q两点电场强度的大小关系为E P＞E QC．假设在O点放一正点电荷，如此该正点电荷受到的电场力为零D．假设将某负电荷由P点沿着曲线PQ移到Q点，电场力做负功【考点】：电势；电场强度．【专题】：电场力与电势的性质专题．【分析】：根据电场线的方向确定场源电荷的正负．电势的上下看电场线的指向，沿着电场线电势一定降低．电场线的疏密表示场强的大小，根据电势上下判断功的正负．【解析】：解：A、根据电场叠加，由图象可知ab、cd两中垂线上各点的电势都为零，所以P、O两点的电势相等．故A正确．B、电场线的疏密表示场强的大小，根据图象知E P＞E Q，故B正确；C、四个点电荷在O点产生的电场相互抵消，场强为零，故在O点放一正点电荷，如此该正点电荷受到的电场力为零，故C正确．D、P、Q电势相等，所以a、c两点电势相等，假设将某一负电荷由P点沿着图中曲线PQ移到Q点，电场力做功为零．故D错误．应当选：ABC【点评】：此题的关键要掌握电场线的分布情况，能根据曲线的弯曲方向可知粒子的受力方向．通过电场线的指向看电势的上下19．〔4分〕〔2015•奉贤区二模〕如图，电源电动势为3V，内阻不可忽略，滑动变阻器的滑片P从a滑向b的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，如下各值不可能出现的是〔〕A．△U1=3V、△U2=2V、△U3=1V B．△U1=1V、△U2=3V、△U3=2VC．△U1=0.5V、△U2=1V、△U3=1.5V D．△U1=0.2V、△U2=1V、△U3=0.8V【考点】：闭合电路的欧姆定律．【专题】：恒定电流专题．【分析】：滑动变阻器的滑片P从a滑向b的过程中，变阻器接入电路的电阻减小，电路中电流增大，电灯两端的电压增大，路端电压减小，分析变阻器两端电压的变化，根据路端电压的变化，判断△U2、△U3的大小，再选择符合题意的选项．【解析】：解：滑动变阻器的滑片P从a滑向b的过程中，变阻器接入电路的电阻减小，电路中电流增大，电灯两端的电压U2增大，电源的内电压增大，如此路端电压U1减小，如此变阻器两端电压U3减小．由于U1=U2+U3，U1减小，如此知△U2＞△U3，△U1＜△U2，由于E=3V，△U2＜3V，所以△U1=0.2V、△U2=1V、△U3=0.8V是可能的，△U1=3V、△U2=2V、△U3=1V；△U1=1V、△U2=3V、△U3=2V；△△U1=0.5V、△U2=1V、△U3=1.5V不可能．故D正确，ABC错误．此题选不可能的，应当选：ABC．【点评】：此题解题的关键是抓住U1=U2+U3，根据总量法分析三个电压表读数变化量的大小．20．〔4分〕〔2015•奉贤区二模〕如下列图，由一根绝缘导线绕成半径一样的两个小圆〔中央缺口很小〕组成的线圈水平放置，匀强磁场B垂直通过线圈平面，假设将磁场的磁感强度从B 增大到2B的过程中通过线圈的电量为Q，如此如下可使线圈中通过电量为Q 的过程是〔〕A．保持磁场B不变，将线圈平面翻转90°B．保持磁场B不变，将线圈平面翻转180°C．保持磁场B不变，将线圈的一个小圆平面翻转180°D．保持磁场B不变，将线圈拉成一个大圆【考点】：带电粒子在匀强磁场中的运动．【专题】：带电粒子在磁场中的运动专题．【分析】：由法拉第电磁感应定律和欧姆定律，结合电量表达式，可得出电量的综合表达式．从而分析判断．【解析】：解：电量公式q=I△t，而法拉第电磁感应定律E=N，电流I=，因此电量的表达式Q=．由题意可知，当磁感应强度由B增强至2B的过程中有电量Q通过线圈，要使线圈通过电量仍为Q，如此有：磁通量变化为BS，或电阻变为原来的一半，A、保持B不变，将线圈平面翻转90°，根据磁通量的变化，可知，△Φ=BS，故A正确；B、保持B不变，将线圈平面翻转180°，根据磁通量的变化，可知，△Φ=2BS，故B错误；C、保持B不变，将线圈的一个小圆平面翻转180°，根据磁通量的变化，可知，△Φ=BS，故C正确；D、保持B不变，将线圈拉大成一个大圆，根据周长一样，如此有大圆的半径是小圆半径的2倍，因此磁通量的变化，为△Φ=B•2S﹣BS=BS，故D正确；应当选：ACD．【点评】：考查电量的综合表达式，注意掌握经过变化后，磁通量变化必须为BS，才能满足题意，同时注意线圈拉成大圆时，圆的周长不变，从而确定大圆与小圆的半径关系．四、〔20分〕填空题．〔本大题共6小题，每空格2分．不要求写出演算过程．本大题中第22题，23题为分叉题，考生可任选一题答题．假设两题均做，一律按第一题题计分．〕21．〔4分〕〔2015•奉贤区二模〕利用发波水槽得到的水面波形如a、b所示，如此图a显示了波的衍射现象．为了能更明显看到此现象，可以减小水波的振源频率〔选填“增大〞、“减小〞〕．【考点】：波的干预和衍射现象．【分析】：波绕过障碍物继续传播的现象就是波的衍射现象；当频率一样的两列波相遇时有的地方振动减弱，有的地方振动加强，且加强和减弱的区域交替出现说明发生了干预现象．【解析】：解：波绕过障碍物继续传播的现象就是波的衍射现象，故图a说明发生了明显的衍射现象．当频率一样的两列波相遇时当波程差为波长的整数倍时振动加强，当波程差为半个波长的奇数倍时振动减弱，使有的地方振动加强有的地方振动减弱，且加强和减弱的区域交替出现，故图b是发生了干预现象．当波长越长，发生明显干预和衍射越明显；再由于波速有介质决定，所以增大波长需减小波的频率．故答案为：衍射；减小．【点评】：掌握干预和衍射的图样的特点和发生条件，是解决此类题目的关键所在．注意干预现象的条件与明显的衍射现象条件．22．〔4分〕〔2015•奉贤区二模〕总质量为M的装砂的小车，正以速度v0在光滑水平面上向右前进，突然车底漏了，不断有砂子漏出来落到地面，如此漏出的砂的速度为v0，在漏砂的过程中，小车的速度的变化情况是不变〔选填“变大〞、“不变〞或“变小〞〕．【考点】：动量守恒定律．【专题】：动量定理应用专题．【分析】：车以与沙子在水平方向动量守恒，根据动量守恒列方程求解即可．【解析】：解：设漏掉质量为m的沙子后，砂子从车上漏掉的瞬间由于惯性速度仍然为v0，汽车速度为v′，根据水平方向动量守恒可得：Mv0=mv0+〔M﹣m〕v′解得：v′=v0，小车的速度保持不变．故答案为：v0，不变．【点评】：此题考查了动量守恒定律的应用，应用时注意：正确选取研究对象，明确公式中各物理量含义．23．〔2015•奉贤区二模〕一颗人造卫星在某行星外表上空做匀速圆周运动，经时间t，卫星的行程为s，它与行星中心的连线扫过的角度为1rad，如此卫星的环绕周期为2πt，假设减小该卫星的速度，如此卫星的轨道半径将变小〔选填“变大〞、“不变〞或“变小〞〕．【考点】：人造卫星的加速度、周期和轨道的关系．【专题】：人造卫星问题．【分析】：根据圆周运动的规律间的关系解出T，由万有引力与需要的向心力之间的关系，判定轨道半径的变化．。

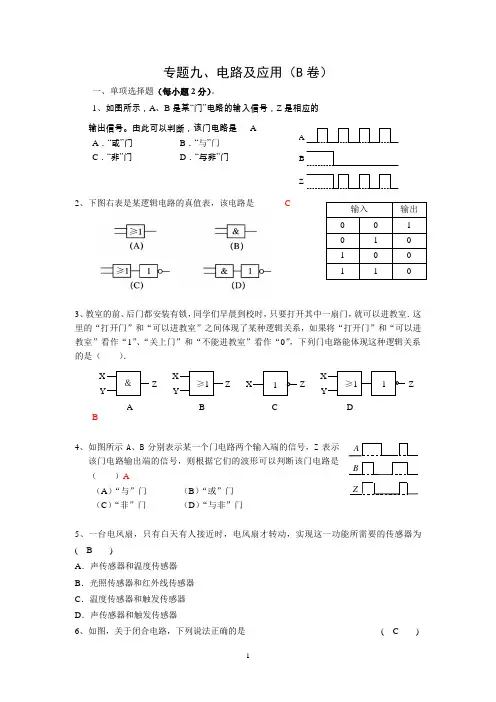

2015上海市各区高考物理二模分类汇编(专题九、电路及应用)
BACDZX Y Z＆ ≥1 X YZZ专题九、电路及应用（B 卷）一、单项选择题（每小题2分）。
1、如图所示，A 、B 是某“门”电路的输入信号，Z 是相应的 输出信号。
由此可以判断，该门电路是 A A ．“或”门 B ．“与”门 C ．“非”门D ．“与非”门2、下图右表是某逻辑电路的真值表，该电路是 C3、教室的前、后门都安装有锁，同学们早晨到校时，只要打开其中一扇门，就可以进教室．这里的“打开门”和“可以进教室”之间体现了某种逻辑关系，如果将“打开门”和“可以进教室”看作“1”、“关上门”和“不能进教室”看作“0”，下列门电路能体现这种逻辑关系的是（ ）．B4、如图所示A 、B 分别表示某一个门电路两个输入端的信号，Z 表示该门电路输出端的信号，则根据它们的波形可以判断该门电路是（ ）A （A ）“与”门（B ）“或”门 （C ）“非”门（D ）“与非”门5、一台电风扇，只有白天有人接近时，电风扇才转动，实现这一功能所需要的传感器为 ( B )A ．声传感器和温度传感器B ．光照传感器和红外线传感器C ．温度传感器和触发传感器D ．声传感器和触发传感器6、如图，关于闭合电路，下列说法正确的是 ( C )A B ZA ．电荷在电源外部受静电力作用而运动，在电源内部受非静电力作用而运动B ．图中a 、b 两薄层之间所夹的区域是非静电力做功的区域C ．电压和电动势这两个概念包含的能量转化方向相反D ．静电力和非静电力都使电荷做定向运动，对循环回路来说两者使电荷沿电路运动的方向相反二、单项选择题（每小题3分）7、如图，电源电动势为E ，内电阻为r ，L 1 、L 2为小灯泡（其灯丝电阻可以视为不变），R 1为定值电阻，R 2为光敏电阻，其阻值的大小随照射光强度的增强而减小。
闭合电键S 后，将照射光强度增强，则D (A)电路的路端电压将增大 (B) R 1两端的电压将增大 (C) r 的发热功率将减小 (D) L 1、L 2都变亮8、在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置。

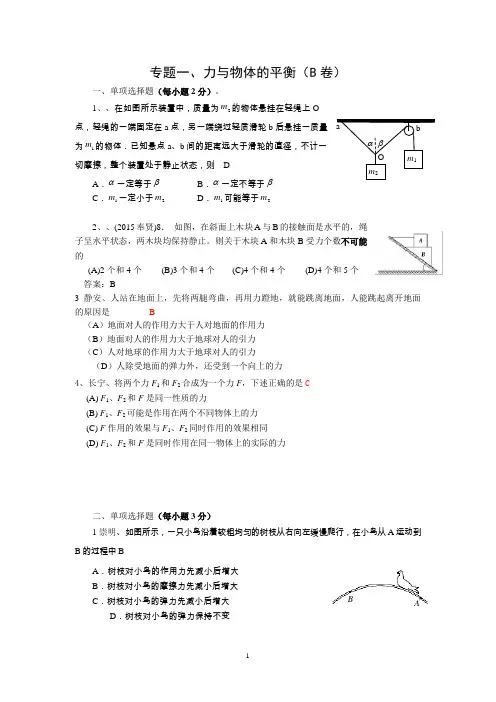

2015上海市各区高考物理二模分类汇编(专题一、力与物体的平衡)
专题一、力与物体的平衡（B 卷）一、单项选择题（每小题2分）。
1、、在如图所示装置中，质量为2m 的物体悬挂在轻绳上O 点，轻绳的一端固定在a 点，另一端绕过轻质滑轮b 后悬挂一质量为1m 的物体．已知悬点a 、b 间的距离远大于滑轮的直径，不计一切摩擦，整个装置处于静止状态，则 DA ．α一定等于βB ．α一定不等于βC ．1m 一定小于2mD ．1m 可能等于2m2、、(2015奉贤)8． 如图，在斜面上木块A 与B 的接触面是水平的，绳子呈水平状态，两木块均保持静止。
则关于木块A 和木块B 受力个数不可能的(A)2个和4个 (B)3个和4个 (C)4个和4个 (D)4个和5个 答案：B3静安、人站在地面上，先将两腿弯曲，再用力蹬地，就能跳离地面，人能跳起离开地面的原因是 B（A ）地面对人的作用力大于人对地面的作用力 （B ）地面对人的作用力大于地球对人的引力 （C ）人对地球的作用力大于地球对人的引力 （D ）人除受地面的弹力外，还受到一个向上的力 4、长宁、将两个力F 1和F 2合成为一个力F ，下述正确的是C (A) F 1、F 2和F 是同一性质的力(B) F 1、F 2可能是作用在两个不同物体上的力 (C) F 作用的效果与F 1、F 2同时作用的效果相同 (D) F 1、F 2和F 是同时作用在同一物体上的实际的力二、单项选择题（每小题3分）1崇明、如图所示，一只小鸟沿着较粗均匀的树枝从右向左缓慢爬行，在小鸟从A 运动到B 的过程中B A ．树枝对小鸟的作用力先减小后增大 B ．树枝对小鸟的摩擦力先减小后增大C ．树枝对小鸟的弹力先减小后增大D ．树枝对小鸟的弹力保持不变a bm 1m 2α βO AB2、崇明、如图所示是一个单边斜拉桥模型，均匀桥板重为G ，可绕通过O 点的水平固定轴转动．7根与桥面均成30°角的平行钢索拉住桥面，其中正中间的一根钢索系于桥的重心位置，其余成等距离分布在它的两侧．若每根钢索所受拉力大小相等且等于F，则 BA ．17F G =B ．27F G =C ．37F G =D ．47F G =3、(2015奉贤)13．如图所示，光滑小球放置在半球面的底端，竖直放置的挡板水平向右缓慢地推动小球，则在小球运动(始终未脱离球面)的过程中，挡板对小球的推力F 、半球面对小球的支持力F N的变化情况正确的是（A ）F 增大，F N 减小 （B ）F 减小，F N 增大 （C ）F 减小，F N 减小 （D ）F 增大，F N 增大答案：D4虹口、电视台体育频道讲解棋局的节目中通常有一个竖直放置的棋盘。
2015上海市各区高考物理二模分类汇编(专题十一、光的本性与原子核)
专题十一、光的本性与原子核一、单项选择题（每小题2分）。
6．用如图所示装置做光电效应实验，下述正确的是C (A)光电效应现象是由爱因斯坦首先发现的 (B)实验现象揭示了光具有波动性(C)实验中，光电子从锌板逸出，验电器带正电 (D)实验中，若用可见光照射锌板，也能发生光电效应 8．某放射性元素经过11.4天有78的原子核发生了衰变，该元素的半衰期是A (A) 3.8天 (B) 5.7天 (C) 7.6天 (D) 11.4天1、下列说法符合历史事实的是 ( B ) A ．贝可勒尔通过对天然放射现象的研究，发现了原子中存在原子核B ．汤姆孙通过阴极射线在电场中偏转的实验，发现了阴极射线是由带负电的粒子组成的C ．查德威克发现中子促使原子的核式结构模型的建立D ．相对论的创立表明经典力学已不再适用2、关于中子，下列说法正确的是 ( B ) A ．科学家用α粒子轰击氮核，通过人工转变发现了中子 B ．中子能从石蜡中打出质子，γ光子不能从石蜡中打出质子 C ．中子电离作用最大，贯穿本领也最大D ．中子的衰变方程：2351951381920385403U n Sr Xe n +→++3．如图，用一定频率的单色光照射光电管时，电流表指针会发生偏转，则 (C ) A ．电源右端应为正极B ．流过电流表G 的电流大小取决于照射光的频率C ．流过电流表G 的电流方向是a 流向bD ．普朗克解释了光电效应并提出光子能量E =h ν1．天然放射性元素衰变时放出的β射线是（ ）A（A ）电子流（B ）光子流（C ）中子流（D ）质子流2．关于物理学史，下列说法中符合史实的是（ ）B（A ）爱因斯坦为解释光的干涉现象提出了光子说 （B ）麦克斯韦提出了光的电磁说（C ）汤姆生发现了电子，并首先提出原子的核式结构模型（D ）贝克勒尔在研究天然放射性的过程中发现了放射性元素钋（Po ）和镭（Ra ） 4．关于超声波、微波和光波，下列说法中正确的是（ ）B（A ）它们都是电磁波（B ）超声波最容易产生衍射现象（C）微波的波长最短（D）只有光波可以发生干涉现象5．关于光电效应，下列说法中正确的是（）D（A）发生光电效应时，入射光越强，光子的能量就越大（B）不同金属产生光电效应的入射光的最低频率是相同的（C）金属内的每个电子可以吸收一个或一个以上的光子，当它积累的动能足够大时，就能发生光电效应（D）如果入射光子的能量小于金属表面的电子克服原子核的引力而逸出时所需做的最小功，便不能发生光电效应1、关于α、β、γ三种射线，下列说法正确的是D（A）α射线是原子核自发放射出的氦核，它的穿透能力最强．（B）β射线是原子核外电子电离形成的电子流，它具有中等的穿透能力．（C）γ射线一般伴随着α或β射线产生，它的穿透能力最弱．（D）γ射线是电磁波，它的电离能力最弱．2、下列说法中正确的是 C（A）玛丽·居里首先提出原子的核式结构学说．（B）卢瑟福在 粒子散射实验中发现了电子．（C）查德威克在原子核人工转变的实验中发现了中子．（D）麦克斯韦为解释光电效应的实验规律提出了光子说．3、随着时代的发展，能源危机逐渐形成，现在科学家正在努力寻找新能源，而核能是现今比较普遍利用的新能源之一，核电站利用核能发电是人类利用核能的重要手段．据你判断，现已建成的核电站的能量来自于 C（A）天然放射性元素衰变放出的能量．（B）人工放射性同位素放出的的能量．（C）重核裂变放出的能量．（D）化学反应放出的能量．4、用一束紫外线照射某金属时能产生光电效应，能使该金属发射出的光电子的最大初动能增大的措施是B（A）改用红外线照射．（B）改用X射线照射．（C）改用强度更大的原紫外线照射．（D）延长原紫外线的照射时间．1、1. 如图，是一种小型验钞器，能显示纸币上的防伪标志。
2015上海中考物理二模电学选择专题汇编
电学选择专题（崇明二模）7、如图3所示的电路中，电源电压不变，当电键S 由 断开到闭合时，下列说法中正确的是 A ．电路的总电阻增大 B ．小灯泡的亮度变亮 C ．电压表的示数变小 D ．电流表的示数变小（奉贤二模）7．在图3所示的电路中，电源电压保持不变。
已知电阻R 、灯L 可能出现了故障，电键S 闭合前后，电流表指针所在的位置不变，下列判断中正确的是 A .若灯L 不发光，则一定电阻R 短路 B .若灯L 不发光，则一定电阻R 断路 C .若灯L 发光，则一定电阻R 短路 D .若灯L 发光，则一定电阻R 断路（虹口二模）8．从电源、电流表、电压表中选出合适的元件，填入图4所示电路的AB 、CD 、EF 两点间，闭合电键S ，若滑动变阻器的滑片P 向右移动时只有一个电表的示数变大，则A ．AB 间一定是电流表 B ．CD 间一定是电压表C ．CD 间可能是电流表 D ．EF 间可能是电压表（黄浦二模）6．在图2所示的电路中，将电压表V 1、V 2正确连入电路，闭合电建S ，电路正常工作，各电表的示数均不为零。
当移动滑动变阻器R 2的滑片P 时，电压表V 1与电流表A 示数的比值不发生变化，电压表V 2与电流表A 示数的比值发生变化。
则A ．电压表V 1一定测量R 2两端电压B ．电压表V 1可能测量R 1和R 2两端电压C ．电压表V 2一定测量R 2两端电压D ．电压表V 2可能测量R 1和R 2两端电压（图3）SR AVLR 1A BC D E F图4S PR 2（嘉定二模）6．市场上有一种电脑键盘清洁器，可以有效清除键盘间不易触及的灰尘。
某品牌的该产品由照明灯泡L 、吸尘用的电动机M 、两个电键、连接线、外壳等组成。
使用时，灯泡和电动机既可以独立工作，也可以同时工作。
在图1所示的电路图中，符合上述要求的是（静安二模）8．在图2所示的电路中，电源电压保持不变。
闭合电键S 后，当滑动变阻器的滑片向右移动时，在①、②、③、④各情况中，数据变大的有①电压表V 的示数 ②电流表A 2的示数③电压表V 示数与电流表A 示数的比值 ④电流表A 1示数与电流表A 示数的比值 A . 只有① B . ②和③ C . 只有③ D . ③和④（闵行二模）8．在图4所示的电路中，电源电压保持不变，闭合电键S ，电路正常工作。
2015上海市各区高考物理二模分类汇编(专题四、曲线运动 万有引力)
专题四、曲线运动 万有引力（B 卷）一、单项选择题（每小题2分）。
1、虹口1、一物体在四个共点力作用下做匀速直线运动。
若突然撤去一个沿运动方向的力，其余三个力保持不变，则物体做 （ ）（A ）匀速圆周运动 （B ）匀加速直线运动 （C ）类平抛运动 （D ）匀减速直线运动 D2、某区3．物体做匀速圆周运动时，在任意相同时间间隔内，速度的变化量B （A ）大小相同、方向相同 （B ）大小相同、方向不同 （C ）大小不同、方向不同（D ）大小不同、方向相同3、浦东、一个小球在细绳的拉力作用下，绕某固定点在竖直平面内作圆周运动，空气阻力不计．小球在运动过程中不发生改变的物理量是（ D ）． A ．速度 B ．角速度 C ．加速度 D ．机械能4、长宁、下列现象中，不属于．．．由万有引力引起的是C(A)银河系球形星团聚集不散 (B)月球绕地球运动而不离去(C)电子绕核旋转而不离去 (D)树上的果子最终总是落向地面二、单项选择题（每小题3分）1、（2015奉贤）10．趣味投篮比赛中，运动员站在一个旋转较快的大平台边缘上，相对平台静止，向平台圆心处的球筐内投篮球。
则如图（各俯视图）篮球可能被投入球筐(图中箭头指向表示投篮方向)的是答案：C2、虹口、将一只苹果水平抛出，苹果在空中依次飞过三个完全相同的窗户1、2、3，图中曲线为苹果在空中运行的轨迹，不计空气阻力。
下列说法中正确的是 （ ）1 2（A ）苹果通过第1个窗户所用的时间最短（B ）苹果通过第1个窗户的过程中，重力做功最多（C ）苹果通过第3个窗户的过程中，重力的平均功率最大（D ）苹果通过第3个窗户的过程中，竖直方向的平均速度最小C 3普陀、如图，光滑平面上一质点以速度v 通过原点O ，v 与x轴正方向成α角，与此同时对质点加上沿x 轴正方向的恒力Fx和沿y 轴正方向的恒力Fy ，下列说法正确的是 （ D ）（A ）质点一定做曲线运动 （B ）质点不可能做直线运动（C ）如果Fy ＞Fx ，质点向y 轴一侧做曲线运动 （D ）如果Fx ＞Fy cotα，质点向x 轴一侧做曲线运动4、普陀、如图，质量m =1kg 的物体放在水平放置的钢板C 上，与钢板的动摩擦因数μ=0.2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014学年奉贤区调研测试九年级理化试卷(2015.4)物理部分考生注意：1．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
2．如无特别说明，都必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．在太阳系中，离地球最近的星球是A．太阳B．金星C．火星D．月球2．能区分不同老师声音的主要依据是A．音色B．音调C．响度D．频率3．平静的湖面能清晰地映出岸上的景物，俗称“倒影”，此“倒影”是A．正立的实像B．正立的虚像C．倒立的实像D．倒立的虚像4．如图1所示，属于费力杠杆的是5．在下列几个物理学研究的实例中，主要采用控制变量法研究的是A．在研究串联电路时引入“总电阻”的概念B．在研究磁体的磁场时引入“磁感线”的概念C．在学习电流和电压时与“水流”和“水压”作类比D．在探究导体的电流与电压之间的关系时6．完全相同的甲、乙两个物体放在同一水平面上，分别用水平拉力使它们沿水平面运动，它们的s-t图像如图2所示，则A．甲、乙运动快慢相同B．甲通过的路程比乙大C．甲、乙受到的水平拉力大小相等D．甲受到的水平拉力比乙大7．在图3所示的电路中，电源电压保持不图1变。
已知电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是A.若灯L不发光，则一定电阻R短路B.若灯L不发光，则一定电阻R断路C.若灯L发光，则一定电阻R短路D.若灯L发光，则一定电阻R断路8．如图4所示，底面积相同的圆柱形容器甲、乙放在同一水平地面上，内盛有两种不同的液体。
将装有相同实心铁球的相同烧杯放入容器甲、乙后均能漂浮在液面上，此时液面的高度相同；现将两铁球从杯中取出并分别放入容器甲、乙的液体中，铁球均沉底，液体对容器底部压力的变化量分别为△F甲、△F乙,则下列关系正确的是A．△F甲一定大于△F乙B．△F甲一定小于△F乙C．△F甲可能大于△F乙D．△F甲可能小于△F乙二、填空题（共26分）请将结果填入答题纸的相应位置。
9．科学家的每次重大发现，都有力地推进了人类文明的进程。
我国宋代学者（1）在他的著作《梦溪笔谈》中首次提出了磁偏角的概念；1897年英国科学家汤姆生发现了比原子小得多的（2），为人类研究原子结构拉开了序幕；丹麦物理学家奥斯特发现了电流的磁效应，首次揭开了电与（3）的联系。
10．一架飞机在上海浦东机场降落时，若以1号航站楼为参照物，这架飞机是__（4）__的；飞机着地后由于__（5）___继续向前滑行；当飞机停在水平地面上时，其重力与__（6）力属于平衡力。
11．小杨在家中烧汤时在汤里放入了适量的味精，汤的味道会变得更加鲜美，这现象说明分子在做无规则的（7）；家庭用的太阳能热水器给水加热，它是利用（8）方式使水的内能增加的。
家用小轿车的发动机是四冲程汽油机，它在工作时将内能转化为机械能的冲程是（9）冲程。
12．某导体两端的电压为6伏，5秒钟内通过该导体横截面的电荷量为3库，则通过该导体的电流为（10）安，电流做功为（11）焦。
当通过该导体的电流为0.5安时，导体的电阻为（12）欧。
13．重力为80牛的物体在50牛的水平拉力作用下沿水平面做匀速直线运动，10秒内前进了6米，拉力做功的功率为（13）瓦，在此过程中物体的机械能将（14）（选填“变大”、“不变”或“变小”），重力对物体做功为（15）焦。
14. 体积为1×10 3米3的金属块浸没在水中，受到浮力的大小为（16）牛；若物体重为20牛，则重力与浮力的合力为（17）牛。
距水面0.2米深处水的压强为（18）帕。
15. 如图5所示，将电流表A1、A2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零。
移动滑动变阻器R1的滑片P，发现电流表A1的示数不变，电流表A与电流表A2的比值发生变化。
（1）电流表A1测量的是通过____（19）_____的电流。
（2）若变阻器的滑片P向右移动时，电流表A2与电流表A的比值将___（20）____（选填“变小”、“不变”或“变大”）。
16.小龙同学学习了杠杆知识后，运用杠杆平衡原理制作了一个能称一根头发丝质量的“小天平”，如图6所示。
取一根细长的饮料吸管，在其左端朝上剪出一个小缺口，右端朝上剪出多个小缺口，然后在它的左端附近穿过一缝衣针，并在左端插入一个小螺丝钉，将吸管放在支架上。
仔细调节螺丝钉在吸管中的位置，使吸管在支架上保持水平平衡，这样一个简易“小天平”就制成了。
测量时在左端缺口处挂一段质量已知的细铜丝，右端缺口处放上一根头发丝。
（1）“小天平”中的小螺丝钉的作用相当于（21）（选填“平衡螺母”、“砝码”或“游码”）。
（2）在测量过程中，当头发丝放在3号缺口处时发现吸管右端高左端低，此时应将头发丝调到（22）号缺口处（选填“1或2”、“2或4”或“4或5”）。
（3）为了计算头发丝的质量，他还需要用（23）测出（24）。
三．作图题（共8分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
17．在图7中，根据图中的折射光线，画出相应的入射光线。
18. 如图8所示，虚线表示重为6牛的小球在空中飞行的路径，用力的图示法画出小球所受到的重力。
19．根据图9中小磁针N极的指向，标出通电螺线管的N极、磁感线方向，并在括号内标出电源的正、负极。
四．计算题（共22分）请将计算过程和答案写入答题纸的相应位置。
20.质量为2千克的水温度升高了50℃，求水吸收的热量Q吸。
[已知c水=4.2×103焦/（千克·℃）]21.如图10所示，放置在水平地面上的实心正方体物块A，其密度为1.2×103千克/米3。
求（1）若物块A的边长为0.2米时，物块A的质量m A及对地面的压强p A；（2）若物块A边长为2a，现有实心正方体物块B、C（它们的密度、边长的关系如下表所示），当选择物块________(选填“B”或“C”)，并将其放在物块A上表面的中央时，可使其对物块A的压强与物块A对地面的压强相等，计算出该物块的密度值。
22.在图11所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω 1A”字样。
闭合电键S后，电流表A的示数为0.5安，电压表V1的示数为10伏，电压表V2的示数为6伏。
求：（1）定值电阻R1的阻值；（2）在保证电路正常工作的前提下，R1消耗功率的最大值；（3）若电流表A选接“0~0.6A”量程，电压表V1选接“0~15V”量程，电压表V2选接“0~15V”量程，移动变阻器的滑片P使电压表V2与电压表V1的比值最大，求该最大比值。
五．实验题（共18分）请根据要求在答题纸的相应位置作答。
23．在图12所示的常用实验器材中，（a）是（1）表的表盘，此时选用的量程为（2）伏；（b）图是测量（3）的仪器，图中的示读数为（4）牛。
24．如图13所示，在“探究凸透镜成像规律”的实验中，应先将烛焰、凸透镜、光屏的中心大致调节在（5）上，目的是（6）。
若所用凸透镜的焦距为10厘米，将蜡烛放于光具座A点处，保持位置不变，移动光屏至F点找到清晰缩小的像，这个像一定是（7）像（选填“实”或“虚”），此时凸透镜可能位于光具座的（8）两点之间（选填：“AB”、“BC”、“CD”、“DE”或“EF”）。
25. 小明同学做“测定小灯泡的电功率”实验，器材齐全并完好，电源电压为1.5伏的整数倍(由若干节干电池组成)，滑动变阻器上标有“25Ω3A”字样，小灯泡的额定电压可能为“1.5V”、“2.2V”或“3.8V”。
（1）小明连接电路并将滑片移到变阻器的一端，闭合电键后发现小灯较暗，电流表示数如图14（a）所示。
接着移动变阻器的滑片，观察到电流表示数逐渐变大，电压表示数逐渐变小。
图14（b）是小明实验时的电路，其中有一根导线尚未连接，请用笔线代替导线在图中连接（用2B铅笔在答案纸的相应位置连接）。
（2）经过思考，小明重新正确连接电路，操作步骤正确。
闭合电键，移动滑动变阻器的滑片，发现滑片在中点附近时小灯泡正常发光，此时电流表的示数变化了0.1安。
小明所用的电源电压为（9）伏，小灯的额定功率为（10）瓦。
26. A 、B 两组同学通过实验探究漂浮在液面的实心圆柱体在被压入液体的过程中，圆柱体上表面受到的压力大小与什么因素有关。
如图15所示，实验时他们让高为0.3米的圆柱体先后漂浮在甲、乙两种液体中（已知ρ甲＞ρ乙），并在圆柱体上表面施加压力F 以改变圆柱体的下表面到液面的距离h ，同时利用力传感器测得压力F 的大小，记录相关数据如表一、表二所示。
表一（甲液体密度为ρ甲）表二（乙液体密度为ρ乙）（1）分析比较实验序号2、3、4、5、6与7或12、13、14、15与16数据中圆柱体的下表面到液面的距离h 和上表面受到的压力F 的关系及相关条件，可得出的初步结论是：（11） 。
（2）分析比较实验序号 （12） 等数据中圆柱体的下表面到液面的距离h 和上表面受到的压力F 的关系及相关条件，可得出的初步结论是：漂浮在不同液面的实心圆柱体在被压入液体的过程中，当圆柱体的下表面到液面的距离h相同时，液体密度越大，圆柱体上表面受到的压力F 越大。
（3）继续分析表格中的数据可以发现当圆柱体处于 （13） 时，圆柱体上表面受到的压力F 不随h 的变化而变化。
（4）实验序号10或20数据中压力F 变大的原因可能是 （14） 。
根据所学的知识，B 小组同学又设计了替代力传感器测量压力F 的方案：他们将质量已知的硬币放在圆柱体上表面，通过改变硬币的数量来改变h 的大小，然后将所放硬币的重力大小作为压力的大小记录在表格中并进行数据分析。
你认为B 小组同学的探究方案有何不妥之处：（15） 。
奉贤区2014学年第二学期九年级质量调研物理试卷。
