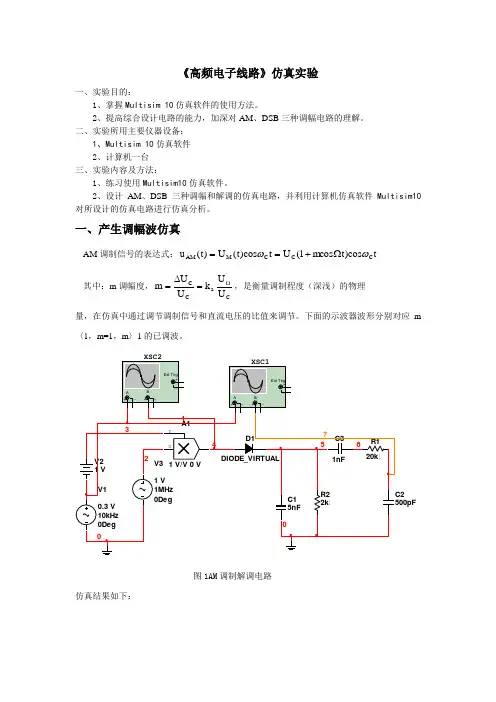

AM仿真分析
《高频电子线路》仿真实验一、实验目的：1、掌握Multisim 10仿真软件的使用方法。
2、提高综合设计电路的能力，加深对AM 、DSB 三种调幅电路的理解。
二、实验所用主要仪器设备：1、Multisim 10仿真软件2、计算机一台 三、实验内容及方法：1、练习使用Multisim10仿真软件。
2、设计AM 、DSB 三种调幅和解调的仿真电路，并利用计算机仿真软件Multisim10对所设计的仿真电路进行仿真分析。
一、产生调幅波仿真AM 调制信号的表达式：t cos )t mcos 1(U t cos )t (U )t (u C C C M AM ωωΩ+== 其中：m 调幅度，Ca C C U Uk U U m Ω=∆=，是衡量调制程度（深浅）的物理 量，在仿真中通过调节调制信号和直流电压的比值来调节。
下面的示波器波形分别对应m 〈1，m=1，m 〉1的已调波。
图1AM 调制解调电路仿真结果如下：图2 m=0.3（m<1）的输出波形图3 m=1的输出波形从仿真的图中可以看到调幅波与调制信号的关系，调幅波的包络就是调制信号，m不同，波形也会有所变化。
图4 m>1时的调幅波波形图5 过调制时的详细波形图6 调制信号为方波时的调幅波波形仿真分析：由仿真结果可知，m的选择很重要，最好不要出现过调制，否则调幅波的包络就不是调制信号的波形，解调出来的结果就不对。
m的大小是调制信号的幅度与加入直流量的的比值。
直流信号的大小应大于调制信号的幅度，不然比值大于1即m值大于1，就会出现过调制。
将调制信号变为方波时，包络依然是方波，体现了调制信号对载波的幅度调制作用。
通过仿真能更好理解调幅波的原理。
二、二极管包络检波在高频电子电路中，包络检波器是一种很常用的电路。
二极管包络检波器主要由二极管和R C低通滤波电路组成。
二极管导通时，输入信号向C充电，充电时常数为 R C，充电快；二极管截止时，C向 R放电，放电快。
基于multisim的调幅电路仿真
赤 峰 学 院 学 报渊 自 然 科 学 版 冤 Journal of Chifeng University渊 Natural Science Edition冤
Vol. 31 No.10 Oct. 2015
基于 multisim 的调幅电路仿真
失真的反应输入低频调制信号的变化规律.对于双
边带和单边带调幅袁 还要有较强的载波抑制能力.
- 75 -
本仿真电路以双边带调幅为例. 二极管平衡调幅仿真电路如图一袁电路主要由
四个二极管 D1尧D2尧D3尧D4 构成桥式平衡电路.在 4尧6 节点和 0 节点之间袁5尧7 节点和 11 节点之间本 别由变压器 T1尧T2 加入高频载波和低频调制信号. 其中由 4 节点和 0 节点之间加入高频载波 V1袁其 表示式可以写成 Uc(t)=707cos(2× 105π t)mV.6 节点 和 0 节点之间与此高频载波幅值频率相同袁但相位 相反. 由 5 节点和 11 节点之间加入低频调制信号 V2袁其 表示 式可 以写成 UΩ (t)=35.35cos(2× 103π t) mV.7 节点和 11 节点之间与此低频调制信号幅值 频率相同袁但相位相反.滑动变阻器 R1袁R2 构成调 节电路袁分别由键盘 A 键和 B 键控制其阻值增加袁 shift+A 和 shift+B 分别控制其阻值减小. 电阻 R3尧 C1尧L1 构成负载选频谐振回路. 示波器 XSC2 的 A 通道接 4 节点袁 显示输入高频载波信号波形袁B 通 道接 5 节点袁 显示输入低频调制信号波形袁C 通道 接 11 节点袁显示输出已调信号波形.
曹树伟 1袁 鲍晓娟 2
渊1.赤峰学院 物理与电子信息工程学院曰 2.赤峰学院 远程教育学院袁 内蒙古 赤峰 024000冤

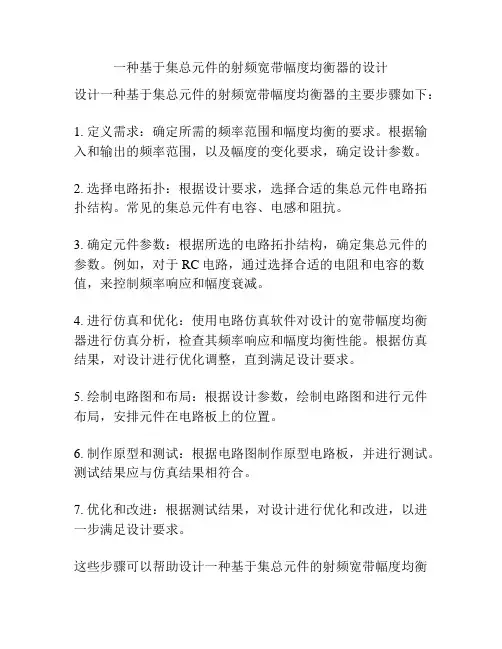

一种基于集总元件的射频宽带幅度均衡器的设计
一种基于集总元件的射频宽带幅度均衡器的设计
设计一种基于集总元件的射频宽带幅度均衡器的主要步骤如下：
1. 定义需求：确定所需的频率范围和幅度均衡的要求。
根据输入和输出的频率范围，以及幅度的变化要求，确定设计参数。
2. 选择电路拓扑：根据设计要求，选择合适的集总元件电路拓扑结构。
常见的集总元件有电容、电感和阻抗。
3. 确定元件参数：根据所选的电路拓扑结构，确定集总元件的参数。
例如，对于RC电路，通过选择合适的电阻和电容的数值，来控制频率响应和幅度衰减。
4. 进行仿真和优化：使用电路仿真软件对设计的宽带幅度均衡器进行仿真分析，检查其频率响应和幅度均衡性能。
根据仿真结果，对设计进行优化调整，直到满足设计要求。
5. 绘制电路图和布局：根据设计参数，绘制电路图和进行元件布局，安排元件在电路板上的位置。
6. 制作原型和测试：根据电路图制作原型电路板，并进行测试。
测试结果应与仿真结果相符合。
7. 优化和改进：根据测试结果，对设计进行优化和改进，以进一步满足设计要求。
这些步骤可以帮助设计一种基于集总元件的射频宽带幅度均衡
器，以实现频率范围内的幅度均衡。
具体的设计方法和参数选择可以根据实际需求和电路拓扑结构进行调整。
第6章--振幅调制解调及混频
2. 移相法
(1)其依据如下:
可写为:
同理有:
(2)移相法产生SSB调制信号原理框图
6.2 调幅信号的解调
振幅解调方法可分为包络检波和同步检波两大类。
一. 调幅解调的方法
(三). SSB调制电路
SSB信号是将双边带信号滤除或抵消掉一个边带形成的。主要有滤波法和移相法两种。
1.滤波法
带通滤波器
上/下边带通滤波器:中心频率为:(fc±Fmax/2) , 带宽为略大于或等于Fmax。
下边带
上边带
由于0>>min, 上、下边带间的 距离很近，要想 通过一个边带而 滤除另一个边带, 就对滤波器提出 了严格的要求。
(b) 同步检波器:主要用于双边带和单边带信号(DSB/SSB)的解调
它们都需要用同步的恢复载波信号ur进行解调。 同步检波又可以分为乘积型和叠加型两类。
2 ．工作波形图
二、二极管峰值包络检波器
1．原理电路
RC电路：
二是作为检波器的负载，在其两端输出已恢复的调制信号。
(a) 集电极调幅电路
集电极调幅的原理分析:
(b) 基极调幅电路
基极调幅的波形
(1)二极管电路
(a) 单二极管调制电路
(b) 平衡二极管调制电路
(2) 利用(单)差分对电路产生普通调幅波
(3)利用模拟乘法器产生AM信号电路
２．低电平AM调制
(a) 单二极管调制电路
一是起高频滤波作用。
故必须满足：
式中：ωc为输入信号的载频,在超外差接收机中则为中频ωI Ω为调制频率。 即在理想情况下,RC网络的阻抗Z应为
通信电子线路习题(2)
第六章 振幅调制、解调与混频6.1某调幅波表达式为u AM （t ）=（5+3cos2π×4×103t ）cos2π×465×103t (v)1、 画出此调幅波的波形2、 画出此调幅波的频谱图，并求带宽3、 若负载电阻R L ＝100Ω，求调幅波的总功率 解：1.2. BW ＝2×4kHz ＝8kHz3. Ucm=5 m a =0.6Pc ＝U 2cm/2 R L ＝125mW P Σ=(1+ m 2a /2 )P c ＝147.5mW6.2 已知两个信号电压的频谱如下图所示，要求：(1)写出两个信号电压的数学表达式，并指出已调波的性质； (2)计算在单位电阻上消耗的和总功率以及已调波的频带宽度。
解：u AM =2(1+0.3COS2π×102t) COS2π×106t(V) u DSB =0.6 COS2π×102t COS2π×106t (V)P C =2W ；P DSB =0.09W ；P AM =2.09W ；BW=200HZ6.3 已知：调幅波表达式为u AM （t ）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos 2π×106t (v) 求：1、调幅波中包含的频率分量与各分量的振幅值。
2、画出该调幅波的频谱图并求出其频带宽度BW 。
解：1.包含载波分量：频率为1000kHz ，幅度为10V上边频分量：频率为1003kHz ，幅度为1.5VkHz469465461上边频分量：频率为1000.3kHz ，幅度为3V 下边频分量：频率为997kHz ，幅度为1.5V2.带宽BW ＝2×3＝6kHz6.4 试用相乘器、相加器、滤波器组成产生下列信号的框图（1）AM 波；（2） DSB 信号；（3）SSB 信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沈航北方科技学院
课程设计说明书
课程名称通信电子线路课程设计
学生姓名任建元
专业电子信息工程
班级 B941202
学号 B94120222
指导教师高磊
成绩
2012年 1月
摘要
高频电路是通信系统，特别是无线通信系统的基础，是无线通信设备的重要组成部分，其研究对象是通信系统中的发送设备和接受设备的高频“功能”电路功能的基本组成和原理。
“高频”是指讨论的功能电路的工作频率范围在几百千赫兹至几百兆赫兹的高频频段，电路可以用LCR分立元件和有源器件组成，有源器件的级间电容不能忽略，研制电路时必须考虑分布电容对电路的影响。
“功能”是指基本电路能够完成的信号传输和信号变换处理的具体工作任务。
对于同一功能电路，可以用不同的器件和不同的电路形式构成，但功能电路的功能和输入信号，输出信号的频谱关系是不会改变的。
高频电子线路是在科学技术和生产实践中发展起来的，也只有通过实践才能得到深入的了解，本次课程设计正好提供一个实验平台，坚持理论联系实际，在实践中积累丰富的经验
关键词：高频电路；
目录
1、方案论证与选择 (4)
2、电路工作原理 (5)
3、电路调试与排故 (8)
4、结论 (10)
参考文献 (11)
元器件参数 (11)
1、方案论证与选择
1．1 调幅器
使受调波的幅度随调制信号而变化的电路称为调幅器。
调幅器输出信号幅度与调制信号瞬时值的关系曲线叫做调幅特性。
理想的调幅特性应是直线，否则便会产生失真。
调幅器主要由非线性器件和选择性电路构成。
非线性器件实现频率变换，产生边带和谐波分量；选择性电路用来选出所需的频率分量并滤掉其他成分，如高次谐波等。
常用的非线性器件有晶体二极管、场效应晶体管等。
选择性电路大多用谐振回路或带通滤波器。
按照电平的高低，调幅器可分为高电平调幅和低电平调幅。
大功率广播或通信发射机多采用高电平调幅器。
这种调幅器输出功率大，效率高。
载波电话机和各种电子仪器多采用低电平调幅器。
它们对输出功率和效率要求不高，可以选用调幅特性较好的电路。
1.2 集电极调幅
所谓的集电极调幅，就是用调幅信号来改变高频功率放大器的集电极直流电源电压，以实现调幅。
集电极调幅的特点：
（1）因过压工作，η高(与m无关)
用于大功率调幅发射机。
（2）要求vΩ提供较大的驱动功率。
（3）m较大时，调幅波非线性失真
1.3集电极调幅的要求及技术指标
要求：1．用EWB仿真，能够观察输入输出波形。
2．针对所设计的电路进行分析，并计算输出功率。
3．三极管工作在丙类状态
4．采用单调谐做为负载
5．采用三极管作为放大器
参数：输入信号频率15000HZ，电压500mV左右
输入直流电源电压12V
采用单调谐做为负载
采用三极管作为放大器
2、电路工作原理
2.1 集电极调幅的工作原理
集电极调幅是利用低频调制电压去控制晶体管的集电极电压，通过集电极电压的变化，使集电极高频电流的基波分量随调制电压的规律变化，从而实现调幅。
实际上，它是一个集电极电源受调制信号控制的谐振功率放大器，属高电平调幅。
调幅管处于丙类工作状态。
集电极调幅的基本原理电路如图2—1所示：
图2－1 集电极调幅原理电路
图中，设基极激励信号电压（即载波电压）为：t V 000cos ωυ= 则加在基射极间的瞬时电压为t V V BE B 00cos ωυ+-= 2.2 集电极电流脉冲的变化情形
调制信号电压υΩ 加在集电极电路中，与集电极直流电压V CC 串联，因此，集电极有效电源电压为()t m V t V V V V a CC CC CC C Ω+=+=+=ΩΩcos 1cos 0ωυ 式中，V CC 为集电极固定电源电压； CC a V V m Ω=为调幅指数。
由式可见，集电极的有效电源电压VC 随调制信号压变化而变化。
由图2—2所示，
图2－2 同集电极电压相对应的集电极电流脉冲的变化情形
图中，由于-V
BB 与υ
b
不变，故
max
B
v为常数，又R P不变，因此动态特性曲线
的斜率也不变。
若电源电压变化，则动态线随V
CC 值的不同，沿υ
c
平行移动。
由图可以看出，在欠压区内，当V
CC 由V
CC1
变至V
CC2
（临界）时，集电极电流
脉冲的振幅与通角变化很小，因此分解出的I
cm1
的变化也很小，因而回路上
的输出电压υ
c
的变化也很小。
这就是说在欠压区内不能产生有效的调幅作用。
2.3集电极调幅波形图
当动态特性曲线进入过压区后，V
CC 等于V
CC3
、V
CC4
等，集电极电流脉冲的
振幅下降，出现凹陷，甚至可能使脉冲分裂为两半。
在这种情况下，分解出
的I
cm1随集电极电压V
CC
的变化而变化，集电极回路两端的高频电压也随V
CC
而变化。
输出高频电压的振幅V
c =I
cm1
·R
p
，R
p
不变，I
cm1
随V
c
而变化，而V
CC
是受υ
Ω控制的，回路两端输出的高频电压也随υΩ变化，因而实现了集电极调幅。
其波形如图2—3所示。
t
00
(t)
v t
0Ω
(t)
v
t
0Ω(t)
v λ
图2-3 集电极调幅波形图
2.4集电极调幅的静态调制特性
当没有加入低频调制电压υΩ（即υΩ=0）时，逐步改变集电极直流电压VCC 的大小，同样可使ic 电流脉冲发生变化，分解出的I CO 或I cm1也会发生变化。
我们称集电极高频电流I cm1（或
I CO ）随VCC 变化的关系线为静态调制特性曲线。
根据分析结果可作出静态调制特性曲线如图2—4所示。
图2－4 集电极调幅的静态调制特性
静态调制特性曲线不能完全反映实际的调制过程，因为没有加入调制信号，输出电压中没有边频存在，只有载波频率，不是调幅波。
通常调制信号角频率Ω要比载波角频率ω
o
低得多，因此对载波来说，调制信号的变化是很缓慢的，可以认为在载波电压交变的一周内，调制信号电压基本上不变。
这样，静态调制特性曲线仍然能正确反映调制过程。
我们可以利用它来确定已调波包络的非线性失真的大小。
由图2—4可知，为了减小非线性失真，当加上调制信号电压时，保证整个调制过程都工作在过压状态，所以工作点
Q应选在调制特性曲线直线段的中央，即V
CCQ =1/2V
CCO
处，V
CCO
为临界工作状态
时的集电极直流电压。
否则，工作点Q偏高或偏低，都会使已调波的包络产生失真。
在本实验中会得到证实。
3、电路调试与排故
3.1整体电路测试
设计电路3.2单元电路测试
输入载波信号波形5M Hz
输入调制信号波形1K Hz
输出波形2V
4、结论
我感觉这次课程设计让我学到了不少知识，把自己所学的理论知识运用了实际的课程设计中，感觉收获很多。
虽然有些地方不是很懂，也不能很好的运用，但通过去图书馆查资料和经过同学的帮助，终于把完成了。
也对相关集电极这方面的了解加深了。
参考文献
[1] 于洪珍.通信电子电路.清华大学吗出版社，2002，7
主要元器件参数。
