串并联电路中电压电流的关系实验报告
实验：探究串联、并联电路中电流关系和电压关系
【目标】
1. 通过实验探究活动，会使用电流表测量电路中的电流，会使用电压表测量电路两端的电压。
2. 通过实验探究活动，探究串、并联电路中电流的关系和电压的关系。 【器材】
一只电流表、一只电压表、两只带小灯泡的灯座、一个开关、一个电池组（或一个学生电源）、若干导线。 【探究过程】 提出问题
1. 在如图一所示的串联电路中，A 、B 、C 三处的电流大小相等吗？在如图二所示的并联电路中，a 、b 、c 三处的电流大小相等吗？它们之间有什么等量关系？
图一 图二
2. 在如图三所示的串联电路中，灯1L 两端的电压1U 与2L 两端的电压2U 和串联电路两端电压U 相等吗? 它们之间有什么等量关系？在如图四所示的并联电路中，灯1L 两端的电压1U 与2L 两端的电压2U 和并联电路两端总电压U 相等吗? 它们之间有什么等量关系？
图三 图四
猜想与假设
请根据上述问题，写出你的猜想和假设。 1.在串联电路中，电路各处的电流是相等的。
2.在并联电路中，干路电路中的电流大小等于各支路电流之和。
3.串联电路两端的电压跟各部分电路两端的电压之和。
4.并联电路中，各支路两端的电压相等，等于干路电压。
进行实验（提示：不懂实物连接详看附表）
请你根据下面的实验方案和操作步骤，检验你的猜想与假设，或者参照下面的实验方案，自己设计实验检验自己的猜想与假设。
1. 按电路图一，将各电路器件摆放到水平桌面上，断开开关，依次连接成串联电路。
2. 用电流表分别串联在电路中的A 、B 、C 三处，闭合开关，测量出A 、B 、C 三处的电流大小，并记录在表一中。
3. 按电路图二，将各电路器件摆放到水平桌面上，断开开关，依次连接成并联电路。
4. 用电流表分别串联在电路中的a 、b 、c 三处，闭合开关，测量出a 、b 、c 三处的电流大小，并记录在表一中。
表一
电路 A I （或a I ）/A
B I （或b I ）/A
C I （或c I ）/A
串联电路 并联电路
5．按电路图三，将各电路器件摆放到水平桌面上，断开开关，依次连接成串联电路。 6. 用电压表分别并联在电路中灯1L 、2L 的两端及A 、B 两点之间，闭合开关，测量出灯1L 、2L 两端的电压大小和A 、B 两点之间的电压大小，并记录在表二中。
7. 按电路图四，将各电路器件摆放到水平桌面上，断开开关，依次连接成并联电路。 8. 用电压表分别并联在电路中灯1L 、2L 的两端及A 、B 两点之间，闭合开关，测量出灯1L 、2L 两端的电压大小和A 、B 两点之间的电压大小，并记录在表二中。
表二
电路 1U /V
2U /V
AB U （或ab U ）/V
串联电路 并联电路
9. 断开开关，整理实验器材。 实验注意事项：
（1）电路连接完成后，需用手撑开导线检查电路正确后，（特别注意电表的“＋”“－”接线柱的连接，一定要使电流“＋”进“－”出）再闭合开关。
（2）在不能估计电流、电压值时，要从电表的大量程开始“试触”（瞬时碰接），以选择合适的量程。（用电表测量时，以指针偏转到满刻度的1/2~1/3时较为准确。）
（3）记录电表示数时，要根据所选择的量程和分度值正确读数。 【分析与结论】
1. 通过分析实验记录表一可得出：串联电路中各处的电流大小是相等的，用公式表示为________ __，并联电路中，干路中的电流大小等于______________________________，用公式表示为____________________。
2. 通过分析实验记录表二可得出：串联电路两端的总电压跟各部分电路两端的电压之和___________，用公式表示为______________，并联电路中，各支路两端的电压_______________________，用公式表示为_____________________。 【思考与讨论】
1. 估计电路中的电流为 0.3～0.4A ，电流表有0~0.6A 和0～3A 两个量程。若用电流表测电路中的电流，选用哪个量程测得的结果较为准确？
2. 估计被测电路两端电压为 1.2～1.5V ，选用电压表有0~3V 和0～15V 中哪个量程时，测得的结果较为准确？
3. 某同学在用电流表测量1L 、2L 串联电路中的电流时，接成了如图五所示的电路，请你分析，这将会出现什么样的情况？为什么？
图五
4. 某同学在用电压表测量1L 、2L 并联电路中的1L 两端的电压时，接成了如图六所示的电路，请你分析，这将会出现什么样的情况？为什么？
图六 【评价】
1. 自我评价：
2. 小组评价：
3. 教师评价：
附表：
1、串联电路电流A、B、C三处实物连接分别为：
2、并联电路电流A、B、C三处实物连接分别为：
3、串联电路电压实物连接：
4、并联电路电压实物连接：
连接简单的串联电路和并联电路实验分析报告单
连接简单的串联电路和并联电路实验分析报告 单 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
连接简单的串联电路和并联电路实验报告 班级：________ 小组合作者____________________ 活动时间：__________ 【实验目的】：1、初步学会串联电路、并联电路的连接方法。 2、了解串联电路、并联电路中开关的连接和控制作用。 3、了解串联电路和并联电路的特点。 4、通过电路的连接等，培养学生良好的电学实验习惯。 【实验器材】小灯泡2只，灯座2个、电池组，开关3个，导线若干。 【实验过程】 一、电路连接的注意点： 1、 2、 3、 二、练一练：组装简单电路 三、连接简单的串联电路 1、断开开关，按照图1电路图连接电路。 2、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。 教师批阅: 四、体会开关反向控制的应用 1、闭合S 1 S 2 时，亮，不亮。
2、根据实验归纳得到串联电路的特点： ① ② 教师批阅: 五、连接简单的并联电路 1、断开开关，按照图2电路图连接电路。 2、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。 教师批阅: （4）体会短路的后果 S 2 ，出现现象： 2 ① ② 教师批阅: 三、评估与交流： 1、连接电路时为什么要断开开关 2、连接电路要按照一定的顺序进行，你是怎么做到的和大家一起交流一下。 3、开关和用电器总是______联的。
串并联电路中电流的规律
1．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（） A．通过L2的电流比L1大 B．通过L2的电流比L1小 C．通过两灯的电流一样大 D．无法比较通过两灯的电流大小 2．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为I A、I B、I C．关于它们之间大小关系，正确的是（） A．I A=I B=I C B．I A=I B+I C C．I A＞I B=I C D．I A＜I B＜I C 3．如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是（） A．电流表A1的读数等于通过灯泡L1中的电流 B．电流表A2的读数等于通过灯泡L2和L3的电流之和C．电流表A1的读数一定等于A2和A3的读数之和D．三个电流表的读数相等 4．小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是（） A．导线1 B．导线2 C．导线3 D．导线4 5．如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是（） A．通过灯L1的电流为0.6A B．通过灯L1的电流为0.4A C．通过电路总电流为0.8 A D．通过灯L2的电流为0.4 A 6．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（） A．I A＞I B B．I A＜I B C．I A=I B D．无法确定 7．如图所示的电路中，当开关S、S1、S2都闭合时，以下说法正确的是（） A．L1、L3串联发光，L2不发光，电流表测量通过L1的电流 B．L1、L2并联发光，L3不发光，电流表测量通过L2的电流 C．L2、L3串联发光，L1不发光，电流表示数为零D．三灯都发光，电流表测通过L3的电流 8．在探究电路的电流规律实验时用了图所示的电路，在图所示的电路中，A1的示数为1.2A，A2的示数如图所示，下列判断正确的是（） A．通过L2的电流为2.5A B．通过L1的电流为1.2A C．通过L2的电流为1.2A D．通过L1的电流为0.7A 9．小明在“探究串联电路电流特点”时，他应选择两个规格的（填“相同”或“不相同”）小灯泡的．小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操作中的不当之处是：． 10．如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流 为A．
串并联电路中电压电流的关系实验报告
实验：探究串联、并联电路中电流关系和电压关系 【目标】 1. 通过实验探究活动，会使用电流表测量电路中的电流，会使用电压表测量电路两端的电压。 2. 通过实验探究活动，探究串、并联电路中电流的关系和电压的关系。 【器材】 一只电流表、一只电压表、两只带小灯泡的灯座、一个开关、一个电池组（或一个学生电源）、若干导线。 【探究过程】 提出问题 1. 在如图一所示的串联电路中，A 、B 、C 三处的电流大小相等吗？在如图二所示的并联电路中，a 、b 、c 三处的电流大小相等吗？它们之间有什么等量关系？ 图一 图二 2. 在如图三所示的串联电路中，灯1L 两端的电压1U 与2L 两端的电压2U 和串联电路两端电压U 相等吗? 它们之间有什么等量关系？在如图四所示的并联电路中，灯1L 两端的电压1U 与2L 两端的电压2U 和并联电路两端总电压U 相等吗? 它们之间有什么等量关系？ 图三 图四 猜想与假设 请根据上述问题，写出你的猜想和假设。 1.在串联电路中，电路各处的电流是相等的。 2.在并联电路中，干路电路中的电流大小等于各支路电流之和。 3.串联电路两端的电压跟各部分电路两端的电压之和。 4.并联电路中，各支路两端的电压相等，等于干路电压。
进行实验（提示：不懂实物连接详看附表） 请你根据下面的实验方案和操作步骤，检验你的猜想与假设，或者参照下面的实验方案，自己设计实验检验自己的猜想与假设。 1. 按电路图一，将各电路器件摆放到水平桌面上，断开开关，依次连接成串联电路。 2. 用电流表分别串联在电路中的A 、B 、C 三处，闭合开关，测量出A 、B 、C 三处的电流大小，并记录在表一中。 3. 按电路图二，将各电路器件摆放到水平桌面上，断开开关，依次连接成并联电路。 4. 用电流表分别串联在电路中的a 、b 、c 三处，闭合开关，测量出a 、b 、c 三处的电流大小，并记录在表一中。 表一 电路 A I （或a I ）/A B I （或b I ）/A C I （或c I ）/A 串联电路 并联电路 5．按电路图三，将各电路器件摆放到水平桌面上，断开开关，依次连接成串联电路。 6. 用电压表分别并联在电路中灯1L 、2L 的两端及A 、B 两点之间，闭合开关，测量出灯1L 、2L 两端的电压大小和A 、B 两点之间的电压大小，并记录在表二中。 7. 按电路图四，将各电路器件摆放到水平桌面上，断开开关，依次连接成并联电路。 8. 用电压表分别并联在电路中灯1L 、2L 的两端及A 、B 两点之间，闭合开关，测量出灯1L 、2L 两端的电压大小和A 、B 两点之间的电压大小，并记录在表二中。 表二 电路 1U /V 2U /V AB U （或ab U ）/V 串联电路 并联电路 9. 断开开关，整理实验器材。 实验注意事项： （1）电路连接完成后，需用手撑开导线检查电路正确后，（特别注意电表的“＋”“－”接线柱的连接，一定要使电流“＋”进“－”出）再闭合开关。 （2）在不能估计电流、电压值时，要从电表的大量程开始“试触”（瞬时碰接），以选择合适的量程。（用电表测量时，以指针偏转到满刻度的1/2~1/3时较为准确。） （3）记录电表示数时，要根据所选择的量程和分度值正确读数。 【分析与结论】 1. 通过分析实验记录表一可得出：串联电路中各处的电流大小是相等的，用公式表示为________ __，并联电路中，干路中的电流大小等于______________________________，用公式表示为____________________。 2. 通过分析实验记录表二可得出：串联电路两端的总电压跟各部分电路两端的电压之和___________，用公式表示为______________，并联电路中，各支路两端的电压_______________________，用公式表示为_____________________。 【思考与讨论】
串并联电路电流电压关系练习
串并联电路电流电压关 系练习 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
串联、并联电路中电压的特点练习题 姓名；日期； 1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。 2、学校每一层楼都有安装一个空气自动开关，允许通过它的最大电流是20A，如果每一间教室内每一盏日光灯的电流约400mA，则每一层楼最多可安装 盏这样的日光灯。 3、在左下图所示的电路中，电源是由4节干电池串联而成，开关闭合后，电流表和电压表的读数分别是0.5A和，则通过R1的电流是A，R2两端的电压是V， 4、如图11-6所示的电路，电源电压为6V，电压表V l的示数为U l=，则电压表V2的示数U2= V． 5、如左下图当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V 和，则电源电压为__ _V ，灯L1 两端的电压为__ _V ，灯L2两端的电压为_ __V。 如图所示，L1与L2是两只完全相同的灯泡，其中电流表A1的示数为0.6A，则电流表A2的示数是 A， 、6、在图a所示的电路中，开关S闭合后，电压表V 1 的读数分别为6V、4V.则电阻R1两端的电压是V，R2 V 2 两端的电压是 V。 7、在图中所示电路中，两盏灯的连接方式是 _________联。若两盏灯完全相同。电源电压为9V，闭合开关后，电流表的示数为 0.3A，电压表的示数为_______V。通过灯泡L1与L2的电流之比 是。
电子技术实验报告—实验4单级放大电路
电子技术实验报告 实验名称：单级放大电路 系别： 班号: 实验者姓名: 学号: 实验日期： 实验报告完成日期: ?
目录 一、实验目的 (3) 二、实验仪器 (3) 三、实验原理 (3) （一）单级低频放大器的模型和性能 (3) （二）放大器参数及其测量方法 (5) 四、实验内容 (7) 1、搭接实验电路 (7) 2、静态工作点的测量和调试 (8) 3、基本放大器的电压放大倍数、输入电阻、输出电阻的测量 (9) 4、放大器上限、下限频率的测量 (10) 5、电流串联负反馈放大器参数测量 (11) 五、思考题 (11) 六、实验总结 (11)
一、实验目的 １.学会在面包板上搭接电路的方法; 2．学习放大电路的调试方法； 3.掌握放大电路的静态工作点、电压放大倍数、输出电阻和通频带测量方法; 4．研究负反馈对放大器性能的影响;了解射级输出器的基本性能； ５.了解静态工作点对输出波形的影响和负载对放大电路倍数的影响。 二、实验仪器 1.示波器1台 ２.函数信号发生器1台 3. 直流稳压电源1台 ４.数字万用表１台 5.多功能电路实验箱１台 6.交流毫伏表１台 三、实验原理 （一) 单级低频放大器的模型和性能 １. 单级低频放大器的模型 单级低频放大器能将频率从几十Ｈz~几百ｋHz的低频信号进行不失真地放大，是放大器中最基本的放大器，单级低频放大器根据性能不同科分为基本放
大器和负反馈放大器。 从放大器的输出端取出信号电压（或电流)经过反馈网络得到反馈信号电压（或电流）送回放大器的输入端称为反馈。若反馈信号的极性与原输入信号的极性相反，则为负反馈。 根据输出端的取样信号(电压或电流)与送回输入端的连接方式(串联或并联)的不同，一般可分为四种反馈类型——电压串联反馈、电流串联反馈、电压并联反馈和电流并联反馈。负反馈是改变房卡器及其他电子系统特性的一种重要手段。负反馈使放大器的净输入信号减小，因此放大器的增益下降；同时改善了放大器的其他性能：提高了增益稳定性,展宽了通频带,减小了非线性失真，以及改变了放大器的输入阻抗和输出阻抗。负反馈对输入阻抗和输出阻抗的影响跟反馈类型有关。由于串联负反馈实在基本放大器的输入回路中串接了一个反馈电压,因而提高了输入阻抗,而并联负反馈是在输入回路上并联了一个反馈电流，从而降低了输入阻抗。凡是电压负反馈都有保持输出电压稳定的趋势,与此恒压相关的是输出阻抗减小;凡是电流负反馈都有保持输出电流稳定的趋势,与此恒流相关的是输出阻抗增大。 2.单级电流串联负反馈放大器与基本放大器的性能比较 电路图2是分压式偏置的共射级基本放大电路,它未引入交流负反馈。 电路图3是在图2的基础上，去掉射极旁路电容C e，这样就引入了电流串联负反馈。
串并联电路中电流的规律练习题
串并联电路中电流的规 律练习题 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
第十五章电流和电路 《串、并联电路中电流的规律》同步试题 一、选择题 1．如图1所示的电路中，电流表测量的是（） 图1 A．通过灯L1的电流 B．通过灯L2的电流 C．通过灯L1和灯L2的电流之和 D．电源供给电路的电流 答案：B 解析：本题考查电路识别及学生使用电流表进行测量的基本能力。这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，则电流表测量的就是这个用电器的电流。 变式．如图2所示的电路中，能测出灯L1中电流的电路图是（） 图2 答案：C 解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。 2．有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是（） A．10mA B． C． D．100mA
答案：C 解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。 变式．两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（） A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联 答案：C 解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。 变式．在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b、c 三处的电流大小。若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（） 图3 A．将电源两极对调，再次测量a、b、c三处的电流 B．改变开关S的位置，再次测量a、b、c三处的电流 C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流 D．换用不同规格的灯泡，再次测量a、b、c三处的电流 答案：D 解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。多次实验是使实验结论更具有普遍性，
《串、并联电路中电流的规律》练习题
第十五章电流和电路 《串、并联电路中电流的规律》同步试题 一、选择题 1．如图1所示的电路中，电流表测量的是（） 图1 A．通过灯L1的电流 B．通过灯L2的电流 C．通过灯L1和灯L2的电流之和 D．电源供给电路的电流 答案：B 解析：本题考查电路识别及学生使用电流表进行测量的基本能力。这是一个并联电路，电流表与L2串联，测量的是L2支路的电流。可以利用断路的方法来判断电流表测量对象，即如果把电流表断开，分析电路中哪个用电器不工作，则电流表测量的就是这个用电器的电流。变式．如图2所示的电路中，能测出灯L1中电流的电路图是（） 图2 答案：C 解析：本题考查了电流表的使用，电流表要和被测量的用电器串联，并且要让电流从电流表的正接线柱流入，负接线柱流出。 2．有一家庭装饰用的小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是（） A．10mA B．0.02A C．0.2A D．100mA 答案：C 解析：家庭装饰用的小彩灯之间是串联的，根据串联电路中电流的特点，电流处处相等，所以每个小灯泡的电流均相等，等于插头处的电流。 变式．两盏电灯与电源、开关组成一个正确的电路，闭合开关后，用电流表测得两盏灯中的电流相等，则两灯的连接方式为（） A．一定是串联B．一定是并联C．可能是串联，也可能是并联 答案：C
解析：根据串联和并联电路的特点，串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。串联电路中两盏灯的电流相等，但在并联电路中，如果各支路用电器的规格相同，则两支路中的电流也相等。所以不能仅仅根据用电器的电流相等来判断用电器的连接方式。 变式．在探究串联电路中的电流时，某同学用电流表分别测出图3中a、b、c三处的电流大小。若要进一步探究a、b、c三处的电流大小有什么关系，则他下一步的操作应该是（） 图3 A．将电源两极对调，再次测量a、b、c三处的电流 B．改变开关S的位置，再次测量a、b、c三处的电流 C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流 D．换用不同规格的灯泡，再次测量a、b、c三处的电流 答案：D 解析：本题考查了探究串联电路中电流特点的实验过程，在本实验中要通过多次实验来总结出串联电路的电流特点。多次实验是使实验结论更具有普遍性，即在不同用电器组成的串联电路中都具有的特点，所以在实验中需要更换不同的用电器进行多次实验。 3．几位同学在测A点电流时，出现了如图4中甲、乙所示的两个现象，针对这两个现象，下列说法正确的是（） 图4 A．甲同学所选电流表的量程太大了 B．乙同学所选的电流表的量程太小了 C．乙同学测C点电流，一定要把电流表量程接0～0.6A D．甲同学要测B点电流大小，要把电流表负接线柱接到灯泡L2左侧接线柱 答案：D 解析：本题考查了电流表的使用及并联电路电流的特点。电流表接在A点，测的是灯L1的电流，B点测的是灯L2的电流，C点测的是电路中的总电流。甲同学使用的电流表正负接线柱接反了，乙同学使用的电流表量程选择太大了。由图可以看出乙同学测量的A点的电流小于0.6A，但灯L2的电流大小不知道，所以C点电流可能大于0.6A，也可能小于0.6A，所以电流表的量程无法确定。D选项中测B点电流要求正负接线柱不能接反，可以在图中画出电流方向确定电流表的正负接线柱。
串联电路实验报告
串联电路实验报告 篇一：实验报告：组成串联电路和并联电路a 连接串联电路和并联电路 一、实验目的：掌握_____________、______________的连接方式。 二、实验器材： __________、__________、__________、__________、___________。 三、步骤： （一）.组成串联电路 1.按图1-1的电路图，先用铅笔将图1-2中的电路元件，按电路图中的顺序连成实物电路图(要求元件位置不动，并且导线不能交叉)。在连接实物电路过程中，开关是 2.经电路连接无误后，闭合和断开结果填入表格中。 3.把开关改接到L1和L2之间，再改接到L2和电池负极间，观察开关控制两只灯泡的情况。将观察结果填入表格中。 （二）组成并联电路 1、在图方框中画出由两只灯泡L1、L2组成的并联电路。要求三个开关中的开关S控制干 路，开关S1和S2分别控制两个支路，并按电路图连接实物及实物图。 2、经检查电路连接无误后，把
3、闭合S1和S2，断开与闭合干路中的开关S，观察它控制哪个灯泡？将观察结果填入表 格中。 4、闭合S和S2，断开与闭合支路中的开关S1，观察它控制哪个灯泡？将观察结果填入表 格中。 5、闭合S和S1，断开与闭合支路开关S2，观察它控制哪个灯泡？将观察结果填入表格中。 （三）实验结论 串联电路：在串联电路里只有条电流路径；用电器）工作，它们之间（选填“会”或“不会”）相互影响；开关控制_____ ____用电器;如果开关的位置改变了,开关的控制作用_________. 并联电路：在并联电路里有条电流路径；用电器）工作，它们之间（选填“会”或“不会”）相互影响；干路开关控制_________用电器，支路开关控制_________用电器（四）、结束实验，整理仪器，把器材分类放好，依次推出实验室。 电学实验规则： 1.实验开始时：首先要依据实验要求，能正确地画出电路图。 2.选择器材时：要依据画出（含“给出”）的电路图，
串并联电路的电流
第四节科学探究：串联和并联电路的电流第二课时串联和并联电路的电流 1．知道串联和并联电路电流的规律． 2．能正确使用电流表测量电路中的电流。 3．知道电流表使用过程中的常见错误及故障分析。 4．依据串并联电路的电流特点进一步加深理解串并联电路的特点。 【重点】串联电路和并联电路的电流特点． 【难点】电流表在并联电路中的连接． 1．（1）电流表与被测用电器_________联；不允许将电流表与用电器______联；（2）电流表接入电路时，应当使电流从其_____接线柱流入，从______接线柱流出；（3）注意观察电流表的量程，被测电流不能超过电流表的_______；（4）不允许把电流表直接接到___________上． 2．如图所示的电流表共有个量程，较大的量程是，其分度值等于 A；较小的量程是，其分度值等于 A。读出如图所示的电流表的示数：甲表的示数，乙表的示数． 知识点一：探究串联电路的电流特点 （1）提出问题并猜想：串联电路中各处的电流有什么关系 （2）设计一个由两个灯泡组成的串联电路，根据电路图选取器材．确定测量方案即依次测量A、B、C三点的电流，然后进行分组测量． （3）总结：在串联电路中各处电流． 【例1】如图所示电路，闭合开关后，发现灯泡L甲较亮，灯泡L乙较暗，则此时通过两个灯泡的电流（） 学习目 重点难 自主学 课堂探
A．灯泡L甲的电流较大 B．灯泡L乙的电流较大 C．一样大 D．无法确定，上述三种情况都有可能 【变式练习】 1．如图所示的电路，闭合开关，电流表A2的示数是0.25A，则电流表A1的示数是 A．若将电流表A1接到a处，它的示数应是_______A． 知识点二：探究并联电路的电流特点 （1）提出问题并猜想：并联电路中各处的电流有什么关系 （2）设计一个由两个灯泡组成的并联电路，根据电路图选取器材．确定测量方案即依次测量A、B、C三点的电流，然后进行分组测量． （3）总结：在并联电路中干路电流 各支路电路之和． （4）拓展：并联电路中，两个支路的电流是否相等 【例2】电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（） A．I1 > I B．I2 > I C．I1 + I2 > I D．I > I1，I> I2 【变式练习】 2．有关电路中的电流正确的说法是（） A．电流从正极流出时最大，回到负极时最小 B．用电器工作时会消耗电流，从而使电流减小 C．在并联电路中，干路上的电流比任一支路上的电流都大 D．在串联电路中，流过用电器的电流比流过导线的电流大 课堂小 【网络构建】
《串并联电路中电流的规律》教学设计
15.5《串、并联电路中电流的规律》教学设计 一、教学目标 （一）知识与技能 i ?会正确使用电流表测量串联电路和并联电路中的电流； 2.知道串联和并联电路中的电流规律； 3?会运用串联和并联电路的电流规律解决简单的问题。 （二）过程与方法 在探究串联、并联电路的电流规律的过程中，体验科学研究的步骤、科学探究的方法和态度。 （三）情感态度和价值观 通过实验探究串、并联电路中电流的特点，增强动手实验的能力，形成勇于探索的精神。 二、教学重难点 电流是电路中一个重要的物理量，无论从知识内容还是技能训练上，在初中电学中都起到了承上启下的重要作用。前面已经学习过电路和电流，以及串联和并联电路的特点，本节内容既是对电流表使用的巩固，同时也是对不同电路中电流的更深层次的认识。结合前面的电流表的使用，使用电流表测出不同电路中的电流，总结出串联和并联电路中的电流规律。此规律是一个重要的规律，是学习欧姆定律及电功率的必备知识。所以通过实验探究并总结出串联和并联电路中的电流规律是本节教学的重点。本节除了对串、并联电路中的电流规律这一知识有具体的要求，同时也对获取这个知识的科学探究过程有较高的要求。通过实验测量串联和并联电路中的电流，既要能熟练使用电流表，还要分析实验数据，找出串联和并联电路中电流的规律，所以能正确连接电路，正确使用电流表和对实验数据的分析总结是本节教学的难点。 重点：通过实验探究并总结出串联、并联电路中的电流规律； 难点：能正确连接电路，能正确使用电流表和对实验数据的分析总结。 三、教学策略
先复习电流表的使用方法，要把电流表与被测的用电器串联，并且电流表分别接在用电器的两侧测出的电流是相等的。根据此现象提出问题，如果把两只灯泡串联，把电流表分别接在某一用电器的两侧，电流相等，如果把电流表接到另一用电器两侧，其大小是否相等呢？学生设计实验，画出实验电路图，把电流表分别接在电路中不同位置，比较电流的大小。学生通过自主实验，测出电路中不同位置电流，比较得出串联电路中电流的关系。为了防止实验数据的偶然性，需要换用不同的灯泡进行多次实验。在探究并联电路中的电流规律时的过程与串联电路中的探究过程相似。通过学生自己设计电路图，自己连接电路，巩固电流表的使用方法，学会使用电流表测不同电路中的电流，提高动手实验的能力。通过分析实验数据，总结出不同电路中电流的规律，提高数据处理的能力。在实验中提醒学生除了观察电流的示数外，还可以注意灯泡的亮度及其与电流的关系等，为后面的学习埋下伏笔。 四、教学资源准备 多媒体课件整合网络，演示和学生分组器材：电池组、开关、导线若干、灯泡4个（规格不同）、电流表等。 五、教学过程
串并联电路中电流 电压的规律
串、并联电路中电流电压电阻的规律 1、电流:串联电路中各处的电流_____;并联电路干路中的电流等于各支路中的电流___. 2、电压：串联电路总电压等于它的各部分电路的电压____;并联电路中各支路的电压_____。 3、电流表使用时规则：①电流表要____在电路中；②电流从电流表的___接线柱流入，__接线柱流出，否则指针反偏；③被测电流不要超过电流表的____;④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。 4、电压表使用规则：①电压表要___在电路中。②电流从电压表的“__接线柱”流入，“__接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的最大量程。 1、I=U/R （欧姆定律:导体中的电流跟导体两端电压成正比,跟导体的电阻成反比）? 2．I=I1=I2=…=In(串联电路中电流的特点：电流处处相等)? 3．U=U1+U2+…+Un(串联电路中电压的特点：串联电路中,总电压等于各部分电路电压之和)? 4．I=I1+I2+…+In(并联电路中电流的特点：干路上的电流等于各支路电流之和)? 5．U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电压）? 6．R=R1+R2+…+Rn(串联电路中电阻的特点：总电阻等于各部分电路电阻之和)? 7．1/R=1/R1+1/R2+…+1/Rn(并联电路中电阻的特点：总电阻的倒数等于各电阻倒数之和)? 8．R 并=R/n （n 个相同电阻并联时求总电阻的公式）? 9．R 串=nR(n 个相同电阻串联时求总电阻的公式)? 1． 如图电路图所示，下列实物连接正确的是（） 2、如图中的电路图和实物图相对应的是 一、串并联电路电流的规律 1、在如下图所示的电路中，L 1和L 2是两个完全相同的灯泡。求： （1）只闭合S 2时，若电流表A 的示数为0.44A ，则通过L 1和L 2的电流分别是多少？ （2）当闭合S 1和S 3时，若电流表，则通过L 1和L 2的电流分别是多少？ （3）只闭合S 1时，若电流表A 的示数为0.49A ，则通过L 1和L 2的电流分别是多少？ （4）能不能同时闭合开关S 2和S 3？为什么？ 2、如图所示，闭合开关S ，L l 、L 2均正常发光，电流表A l 的示数电流为0.8A ，A 2的示数为0.3A ，求：? (1)通过L 2的电流是多少 (2)2min 内通过L 1的电荷量 3、如图所示， 电流表 的示数是1A ， 求：（1）R 1中电流I 1和R 2中I 2各是多大？ L 1 S 1 S 2 L 2 L 2 S 1 S 2 L 1 L 1 S 2 S 1 L 2 A B C D L 1 S 2 S 1 L 2 L 2 S 2 S 1 L 1
串并联电路的电流的关系
《串、并联电路中电流的规律》教学设计 一、教学目标 （一）知识与技能 1．会正确使用电流表测量串联电路和并联电路中的电流； 2．知道串联和并联电路中的电流规律； 3．会运用串联和并联电路的电流规律解决简单的问题。 （二）过程与方法 在探究串联、并联电路的电流规律的过程中，体验科学研究的步骤、科学探究的方法和态度。 （三）情感态度和价值观 通过实验探究串、并联电路中电流的特点，增强动手实验的能力，形成勇于探索的精神。 二、教学重难点 电流是电路中一个重要的物理量，无论从知识内容还是技能训练上，在初中电学中都起到了承上启下的重要作用。前面已经学习过电路和电流，以及串联和并联电路的特点，本节内容既是对电流表使用的巩固，同时也是对不同电
路中电流的更深层次的认识。结合前面的电流表的使用，使用电流表测出不同电路中的电流，总结出串联和并联电路中的电流规律。此规律是一个重要的规律，是学习欧姆定律及电功率的必备知识。所以通过实验探究并总结出串联和并联电路中的电流规律是本节教学的重点。本节除了对串、并联电路中的电流规律这一知识有具体的要求，同时也对获取这个知识的科学探究过程有较高的要求。通过实验测量串联和并联电路中的电流，既要能熟练使用电流表，还要分析实验数据，找出串联和并联电路中电流的规律，所以能正确连接电路，正确使用电流表和对实验数据的分析总结是本节教学的难点。 重点：通过实验探究并总结出串联、并联电路中的电流规律； 难点：能正确连接电路，能正确使用电流表和对实验数据的分析总结。 三、教学策略 先复习电流表的使用方法，要把电流表与被测的用电器串联，并且电流表分别接在用电器的两侧测出的电流是相等的。根据此现象提出问题，如果把两只灯泡串联，把电流表分别接在某一用电器的两侧，电流相等，如果把电流表接到另一用电器两侧，其大小是否相等呢？学生设计实验，画出实验电路图，把电流表分别接在电路中不同位置，比较电流的大小。学生通过自主实验，测出电路中不同位置电流，比较得出串联电路中电流的关系。为了防止实验数据的偶然性，需要换用不同的灯泡进行多次实验。在探究并联电路中的电流规律时的过程与串联电路中的探究过程相似。通过学生自己设计电路图，自己连接电路，巩固电流表的使用方法，学会使用电流表测不同电路中的电流，提高动手实验的能力。通过分析实验数据，总结出不同电路中电流的规律，提高数据处理的能力。在实验中提醒学生除了观察电流的示数外，还可以注意灯泡的亮度及其与电流的关系等，为后面的学习埋下伏笔。 四、教学资源准备
探究串并联电路中电流的规律实验报告13716精编版

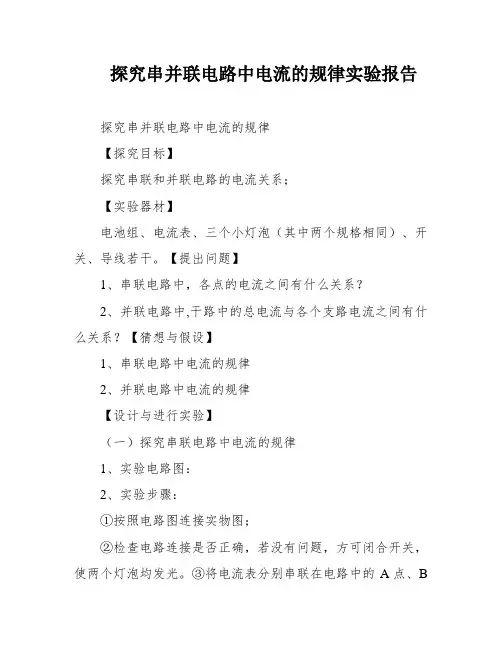

探究串并联电路中电流的规律 【探究目标】 1、探究串联和并联电路的电流关系； 2、体验探究的过程，培养严谨的科学态度。 【实验器材】 电池组、电流表、三个小灯泡（其中两个规格相同）、开关、导线若干。 【提出问题】 1、串联电路中，各点的电流之间有什么关系？ 2、并联电路中,干路中的总电流与各个支路电流之间有什么关系？ 【猜想与假设】 1、串联电路中： 2、并联电路中： 【设计与进行实验】 （一）探究串联电路中电流的规律 1、实验电路图： 2、实验步骤： ①按照电路图连接实物图； ②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。 ③将电流表分别串联在电路中的A点、B点、C点，并分别记录测量的电流值； ④换用另外的小灯泡再测1-2次。 【分析与论证】 分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？ 实验结论：
（二）探究并联电路中电流的规律 1、实验电路图： 2、实验步骤： ①按照电路图连接实物图； ②检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光。 ③在这个并联电路中，选取三个关键的点A、B、C。用电流表分别测出这三点的电流，并分别记录测量的电流值； ④换用另外的小灯泡再测1-2次。 A点的电流I A B点的电流I B C点的电流I C 第一次测量 第二次测量 第三次测量 【分析与论证】 分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？ 实验结论： 【交流与评估】 1、实验设计有没有不合理的地方？操作中有没有失误？ 2、根据实验结果，你的猜想和假设是否正确?如果不正确，问题可能出在哪里？ 3、电流表的量程你是怎样选择的? 4、此实验为什么不同时用三块电流表来测电流？ 【课外小实验】 若通过两只灯泡的电流相等，两灯泡一定是串联吗？请通过实验得出结论。
串、并联电路的电流规律 知识讲解(基础)
串、并联电路的电流规律（基础） 【学习目标】 1.设计、组装探究串、并联电路电流规律的电路图、实物图； 2.分析实验数据，归纳总结出串、并联电路中电流的规律； 3.会利用串、并联电路中电流规律的应用； 4.练习使用电流表，会读有电流表的电路图。 【要点梳理】 要点一、串联电路的电流规律 1、提出问题：串联电路中各点的电流有什么关系？ 2、猜想或假设：你认为串联电路中各点电流可能有怎样的关系？（要有猜想依据） （1）不相等，经过用电器后，能量不断地在消耗，所以会减小； （2）由于串联电路的电流只有一条通路，故A、B、C三点的电流大小相同。 3、设计实验： （1）实验器材：干电池、开关、几个规格不同的灯泡、电流表、若干导线。 （2）【高清课堂：《电流》】电路图： （3）实验步骤：根据电路图连接电路，并进行测量。 （4）把测量数据记录在表格中。 （5）换上另外两个规格不同的灯泡，再次测量各点的电流，看看是否还有同样的关系。 （6 （7）实验结论：串联电路的电流规律I A=I B=I C 要点诠释： 1、分析测量结果可知，在忽略误差的情况下，无论灯泡的规格是否一样，通过它们的电流都是相等的，所以猜想（2）正确。 2、实验的方法是“归纳法”，实验过程中全部测量完一次后，再更换不同规格的灯泡再次测量，避免实验存在偶然性，使实验结论具有普遍性。 要点二、并联电路中电流规律
1、提出问题：并联电路中各点的电流有什么关系？ 2、猜想或假设：你认为并联电路中各点电流可能有怎样的关系？（要有猜想依据） 3、设计实验： （1）实验器材：两节干电池、开关、几个规格不同的灯泡、电流表、若干导线。 （2）电路图： （3）根据电路图连接电路，并进行测量。 （4）把测量数据记录在设计的表格中。 （5）换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。 （6）实验表格： (7)实验结论：并联电路的电流规律I A=I B+I C。 要点诠释： 1、测量每一个支路的电流值时，一定要把另一个支路也接入电路中，在实验过程中，应选择几组不同规格的几组灯泡进行实验，通过几组实验归纳总结出并联电路的电流规律，而不能只测量一次，目的也是避免偶然性，使得出的结论具有普遍性。 2、并联电路的电流规律是干路电流等于各支路电流之和，但是支路之间的电流并不一定平分干路的电流。 【典型例题】 类型一、串联电路中的电流规律 1.如图所示，有a和b两段导体连在一起，a的横截面积是b的1/10,当把导体接入电路中后，若通过a的电流为0.4A，则通过b的电流为（） A.0.4A B.4A C.0.04A D.无法确定 【答案】A 【解析】虽然a、b两段导体的横截面积不同，但是两段导体是串联的，只要是串联着的导体，接入电路中时通过的电流必然相等，故本题应选A。 【总结升华】题目考察了串联电路中的电流规律。串联电路中电流处处相等，与用电器的规格，导体的
连接简单的串联电路和并联电路实验报告单
连接简单的串联电路和并联电路实验报告班级：________ 小组合作者____________________ 活动时间：__________ 【实验目的】：1、初步学会串联电路、并联电路的连接方法。 2、了解串联电路、并联电路中开关的连接和控制作用。 3、了解串联电路和并联电路的特点。 4、通过电路的连接等，培养学生良好的电学实验习惯。【实验器材】小灯泡2只，灯座2个、电池组，开关3个，导线若干。【实验过程】 一、电路连接的注意点： 1、 2、 3、 二、练一练：组装简单电路 三、连接简单的串联电路 1、断开开关，按照图1电路图连接电路。 2、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开开关，观察开关控制两只灯泡的发光情况记录在下表中。
教师批阅: 四、体会开关反向控制的应用 1、闭合S 1时， 亮，再闭合S 2时， 亮， 不亮。 2、根据实验归纳得到串联电路的特点： ① ② 教师批阅: 五、连接简单的并联电路 1、断开开关，按照图2电路图连接电路。 2、经检查（亦可以生生互检或由老师检查）电路连接无误后，闭合和断开
开关，观察开关控制两只灯泡的发光情况记录在下表中。 教师批阅: （4）体会短路的后果 1、闭合S 1 ，则亮，闭合S 2 ，出现现象： 2、根据实验归纳得到并联电路的特点： ① ② 教师批阅: 三、评估与交流： 1、连接电路时为什么要断开开关？ 2、连接电路要按照一定的顺序进行，你是怎么做到的？和大家一起交流一下。
3、开关和用电器总是______联的。 4、用电器____联时，任何一只用电器开路，其他用电器都不能工作。 5、如果要使几个用电器的通断不影响，这几个用电器必须_____联连接。 6、在并联电路中，接在干路上的开关跟接在支路上的开关作用相同吗？
串并联电路电流电压关系练习
串联、并联电路中电压的特点练习题 姓名； 日期； 1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V ，若需要一个提供9V 电压的电源，则需要把__________节干电池 __________联起来。 2、学校每一层楼都有安装一个空气自动开关，允许通过它的最大电流是 20A ，如果每一间教室内每一盏日光灯的电流约400mA ，则每一层楼最多可安装 盏这样的日光灯。 3、在左下图所示的电路中，电源是由4节干电池串联而成，开关闭合后，电流表和电压表 的读数分别是0.5A 和，则通过R 1的电流是 A ，R 2两端的电压是 V ， 4、如图11-6所示的电路，电源电压为6V ，电压表V l 的示数为U l =，则电压表V 2的示 数U 2= V ． 5、如左下图当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和，则电源电压为__ _V ，灯L 1 两端的电压为__ _V ，灯L 2 两端的电压为_ __V 。 如图所示， L 1与L 2是两只完全相同的灯泡，其中电流表A1的示数为0.6A ，则电流表A2的示数是 A ， 6、在图a 所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V.则电阻R 1两端的电压是 V ，R 2两端的电压是 V 。 7、在图中所示电路中，两盏灯的连接方式是_________联。若两盏灯完全相同。电源电压为9V ，闭合开关后，电流表的示数为 0.3A ， 电压表的示数为_______V 。通过灯泡L 1与L 2的电流之比是 。 8、L 1与L 2是两只完全相同的灯泡，电源电压U ＝6伏且保持不变，当开关S 断开时，L 1两端的电压为 V ，当开关S 闭合时L 1两端的电压是 V 。 9、小李按照图8（甲）所示的电路图正确连接电路。闭合开关S 后，他发现两块电流表指 图8（甲） 图8（乙） 图11-6
串联和并联电路的电流
串并联电路的电流 [知识链接] 一、电流 1、物理学中用每秒通过导体任一横截面的电荷的量（电荷量）来表示电流的强弱，叫做电流。 电流用字母“I”表示，其国际单位是安培，简称安，符号是“A”。常用的单位还有毫安（mA）和微安（μA）。 它们之间的换算关系： 1 A =1000 mA =1000000μA 2、一些常见电器的电流大小： 液晶电子显示计算器130μA；晶体管收音机10-100Ma；30W普通照明日光灯130μA；47cm 彩色电视机约200mA；70W家用电风扇约320 mA；家用电冰箱1.1-1.7A；500W家用电熨斗约2.3A，三峡电站向华东电网输出电流高达6000A。 二、电流表 1、电流表：用来测量电流的仪表。在电路中的符号是 2、电流表的使用： 电流表接入电路时应和被测用电器串联； 让电流从正接线柱流进，从负接线柱流出； 电路中电流不要超过电流表量程； 绝不允许将电流表直接连到电源两极上，这样如同短路，会很快将电流表烧坏，甚至损坏电源。 3、电流表的读数：①明确电流表的量程；②确定电流表的分度值；③接通电路后看电流表的指针总共向右偏过了多少个小格。 三、串并联电路的电流 串联电路的电流特点：串联电路中电流处处相等，I1=I2=…=I n。电流表接在任何位置读数都相等，可以说电流表测的是各用电器的电流或电路中的电流。 电路图实验步骤： 并联电路的电流特点：并联电路中干路电流等于各支路电流之和，I=I1+I2+I3+…+I n。电流表接在不同的位置瓬数不同，测不同的电流。电流表接在干路上测干路的电流，接在支路上测的是支路上的电流。 电路图实验步骤 [典型例题] 1、下列用电器正常工作时，电流最接近200mA的是 A.学生用计算器 B.手电筒 C.家用空调器 D.电饭锅
串并联电路电流、电压规律
