两轮机器人自平衡研究
两轮自平衡机器人的研究共3篇
两轮自平衡机器人的研究共3篇两轮自平衡机器人的研究1两轮自平衡机器人的研究近年来，随着人工智能技术的不断发展，机器人正逐渐成为人类生活中的重要组成部分。
而作为机器人中的一种，两轮自平衡机器人的研究也日趋成熟。
本文将对两轮自平衡机器人的研究现状、原理、应用等方面进行介绍。
一、两轮自平衡机器人的研究现状两轮自平衡机器人可以追溯到20世纪80年代，当时研究者Christopher C. H. Kwan在其博士论文中首次提出了实现两轮自平衡的方法。
随着控制技术、电机技术、计算机技术等方面的发展，两轮自平衡机器人的研究也越来越广泛。
目前，两轮自平衡机器人的研究主要涉及控制策略、动力学建模、轨迹规划等方面。
控制策略是两轮自平衡机器人研究中的核心问题，目前主要有PID控制、模糊控制、神经网络控制等方法。
其中，PID控制是最基本的控制方法之一，能够实现较好的稳定性和鲁棒性。
而模糊控制则可以处理非线性系统和模棱两可的问题，有较好的实用价值。
神经网络控制则是利用神经元之间相互连接的方式，模拟人类大脑进行控制，有很高的容错性和自适应性。
动力学建模是对机器人的运动学和动力学模型进行建立，可以为控制策略的设计提供基础。
在两轮自平衡机器人研究中，采用的动力学模型主要有倒立摆模型和悬挂模型。
倒立摆模型是将两轮机器人抽象成一个质点和一个竖直平衡的杆，通过对杆的转动来实现机器人的前后倾斜。
悬挂模型则是将两轮机器人视为一根绳子和一个质点，通过调整绳子的张力来实现机器人的前后倾斜。
轨迹规划主要是将机器人的控制信号转化成轨迹点的位置和速度，以确保机器人能够按照指定的轨迹进行运动。
在两轮自平衡机器人研究中，轨迹规划的方法主要包括PID控制目标规划、工具函数法、动态规划等。
二、两轮自平衡机器人的原理两轮自平衡机器人的原理主要基于倒立摆理论，即通过控制机器人前后倾斜的角度，使机器人能够保持平衡。
两轮自平衡机器人的结构一般包括电机、减速器、编码器、惯性测量单元等部件。
基于模糊PD的两轮自平衡车的设计
01 引言
03 研究方法
目录
02 文献综述 04 参考内容
引言
引言
两轮自平衡车是一种具有自主平衡能力的车辆，因其灵活便捷、节能环保等 优点而受到广泛。在当今社会，两轮自平衡车已成为短途交通工具的理想选择之 一。然而，其控制系统的设计一直是制约其发展的关键问题。因此，本次演示旨 在探讨基于模糊PD控制技术的两轮自平衡车的设计，以提高其稳定性和适应性。
内容摘要
总的来说，两轮自平衡车的直立控制是当前研究的热点问题。PD算法在直立 控制中表现出良好的性能，为相关领域的研究提供了有益的参考。然而，面对未 来发展的需求和可能的挑战，还需要在以下几个方面进行深入研究：
内容摘要
1）如何进一步提高PD算法在直立控制中的稳定性和鲁棒性？ 2）如何结合机 器学习算法，提升两轮自平衡车的智能化水平？ 3）如何解决两轮自平衡车在实 际应用中的复杂干扰和不确定性问题？
控制系统
控制系统
控制系统是两轮自平衡车的核心部分，它决定了车辆的稳定性和自主性。控 制系统主要由微控制器、传感器、执行器和电源等组成。微控制器是控制系统的 核心，它通过接收传感器信号并处理执行器的动作来实现车辆的自主控制。传感 器主要包括加速度计、陀螺仪和磁力计等，它们负责监测车辆的状态和位置信息。
2、在受到一定扰动时，两轮自平衡车仍能保持较好的稳定性。但是， 当扰动较大时，系统的鲁棒性会受到一定影响。
2、当扰动较大时，系统的鲁棒性有待进一步改善。
参考内容
内容摘要
两轮自平衡车是一种具有自主平衡能力的车辆，其直立控制是研究的关键问 题。本次演示将基于PD算法，探讨两轮自平衡车的直立控制，旨在为相关领域的 研究提供参考。
两轮机器人自平衡研究
XX,a click to unlimited possibilities
汇报人：XX
目录 /目录
01
点击此处添加 目录标题
04
两轮机器人自 平衡的关键技 术
02
两轮机器人自 平衡技术概述
05
两轮机器人自 平衡技术的挑 战与解决方案
03
两轮机器人自 平衡系统的组 成
06
两轮机器人自 平衡技术的未 来展望
健康护理：未来，两轮机器人自平衡技术还可能应用于健康护理领域，如老年人照料、 康复训练等。
对产业和社会的影响
添加标题
促进相关产业发展：两轮机器人自平衡技术的不断进步将带动相关产业 链的发展，如电池技术、传感器等。
添加标题
提高生产效率：两轮机器人自平衡技术能够提高生产效率，降低生产成 本，为企业创造更多价值。
两轮机器人自平衡技术的应用场景：从个人出行到物流运输，再到公共安全等领域，具有广 泛的应用前景。
03
两轮机器人自平衡系统 的组成
控制系统
组成：传感器、控制器和执行器 功能：检测机器人姿态，控制平衡和运动 控制算法：PID控制、模糊控制等 实现方式：硬件电路、嵌入式系统等
传感器系统
传感器作用：检测机器人姿 态、速度和位置等信息
06
两轮机器人自平衡技术 的未来展望
技术发展趋势
智能化：随着人工智能技术的不断发展，两轮机器人自平衡技术将更加智能化，能够更好地适 应复杂环境。
高效化：未来两轮机器人自平衡技术将更加注重效率，提高平衡稳定性和行驶速度。
多样化：随着应用场景的不断拓展，未来两轮机器人自平衡技术的种类将更加多样化，满足不 同领域的需求。
该技术的应用场 景包括但不限于 个人出行、物流 运输、公共交通 等领域，具有广 泛的市场前景和 实际应用价值。
design and implementation of two-wheeled self-balancing vehicle

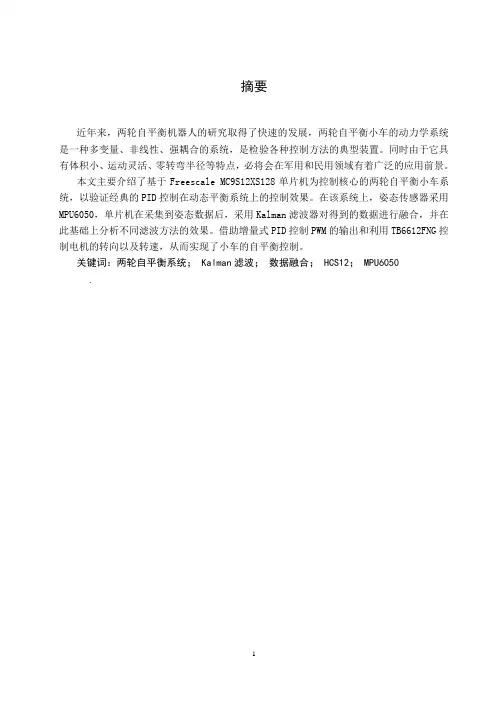

摘要近年来，两轮自平衡机器人的研究取得了快速的发展，两轮自平衡小车的动力学系统是一种多变量、非线性、强耦合的系统，是检验各种控制方法的典型装置。
同时由于它具有体积小、运动灵活、零转弯半径等特点，必将会在军用和民用领域有着广泛的应用前景。
本文主要介绍了基于Freescale MC9S12XS128单片机为控制核心的两轮自平衡小车系统，以验证经典的PID控制在动态平衡系统上的控制效果。
在该系统上，姿态传感器采用MPU6050，单片机在采集到姿态数据后，采用Kalman滤波器对得到的数据进行融合，并在此基础上分析不同滤波方法的效果。
借助增量式PID控制PWM的输出和利用TB6612FNG控制电机的转向以及转速，从而实现了小车的自平衡控制。
关键词：两轮自平衡系统； Kalman滤波；数据融合； HCS12； MPU6050 .Design and implementation of two-wheeled self-balancing vehicleAbstractIn recently years, the research of two-wheeled self-balancing robot has made a rapid development, the dynamics system of two-wheeled self-balancing vehicle is a multivariable, nonlinear, strong coupling system, and also ，it’s a typical devices to test a variety of control methods. Because of it has a small, flexible movement and zero turning radius. It will have a wide range of applications in military and civilian fields.In the article, it describes the Freescale MC9S12XS128 microcontroller-based control of two-wheeled self-balancing vehicle system to verify the classic PID control system in the dynamic balance . On this system, It used MPU6050 as the car state sensing system, and it used the Kalman filter to fuse the obtained angle data, and analyzed the effect of different filtering methods based on this. With incremental PID control PWM output and use TB6612FNG steering and speed control motors, enabling the car's self-balance control finally.Keywords: two-wheeled self-balancing system; the Kalman filter;HCS12;MPU6050目录摘要 (1)第1章绪论 (5)1.1 两轮自平衡机器人概述 (5)1.2 两轮自平衡机器人的发展 (5)1.3 方案论证及选择 (6)1.4 关键技术及目标 (7)1.4.1 姿态数据处理 (7)1.4.2 控制算法的实现 (8)1.4.3 目标 (8)第2章两轮自平衡小车的原理 (9)2.1 小车的直立控制 (9)2.2 倾角与角速度的测量 (13)2.3 本章小结 (13)第3章电路设计 (14)3.1 整体电路框图 (14)3.2 电源电路 (15)3.3 单片机最小系统 (16)3.3.1 S12单片机简介 (16)3.3.2 MC9S12XS128最小系统电路 (16)3.4 MPU6050 (17)3.4.1 MPU6050简介 (17)3.4.2 I2C通信 (18)3.5 电机驱动电路 (18)3.5.1 驱动芯片介绍 (18)3.5.2 驱动电路设计 (19)3.6 速度传感器电路 (20)3.6.1 光电编码器介绍 (20)3.7 无线遥控电路 (20)3.7.1 Pt2262简介 (20)3.7.2 Pt2262应用 (21)3.8 液晶显示电路 (22)3.8.1 LCD1602简介 (22)3.8.2 LCD1602电路 (22)3.9 车模控制电路全图 (23)3.10 本章小结 (25)第4章系统软件设计 (26)4.1 控制算法介绍 (26)4.2 S12单片机初始化 (27)4.2.1 锁相环初始化 (27)4.2.2 PWM模块初始化 (27)4.2.3 串行通信初始化 (27)4.2.4 外部中断初始化 (28)4.3 PID控制的实现 (28)4.4 姿态数据处理 (28)4.4.1 角度计算函数 (28)4.4.2 滤波方法分析与选择 (28)4.5 小车的运动控制 (32)4.6 无线遥控 (32)4.7 本章小结 (32)第5章系统调试 (34)5.1 软件调试工具 (34)5.2 系统调试工具 (34)5.3 系统硬件电路调试 (34)5.4 姿态检测模块调试 (34)5.5 Kalman滤波器参数的整定 (36)5.6 PID参数的整定 (36)5.7 本章小结 (37)第6章总结 (38)6.1 总结与展望 (38)参考文献 (40)附录 (42)附录一系统主控板 (42)附录二系统核心源码 (43)致谢 (46)第1章绪论两轮自平衡系统最早可追溯到上世纪80年代，日本电气通信大学的山藤一雄教授提出的基于倒立摆原理的自动站立机器人的模型被认为是两轮自平衡小车的构思起源。

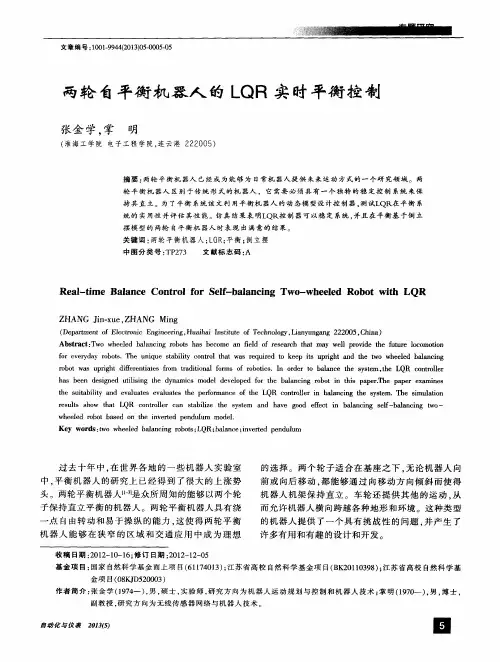

两轮自平衡机器人的LQR实时平衡控制
ｒ ｏ ｂ ｏ ｔ ｗ ａ ｓ ｕ ｐ ｒ ｉ ｇ ｈ ｔ ｄ ｉ ｆ ｆ ｅ ｒ ｅ ｎ ｔ ｉ ａ ｔ ｅ ｓ ｆ ｒ ｏ ｍ ｔ ｒ ａ ｄ ｉ ｔ ｉ ｏ ｎ ｌ ａ ｏ ｆ ｒ ｍｓ ｆ ｏ ｒ ｏ ｂ ｏ ｔ ｉ ｃ ｓ ．Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｔ ｏ ｂ ｌ ａ ａ ｎ ｃ ｅ ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ， ｔ ｈ ｅ Ｌ Ｑ Ｒ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ｅ ｒ
文章编号 ： １ ０ ０ １ — ９ ９ ４ ４ （ ２ ０ １ ３ ） ０ ５ — ０ ０ ０ ５ — ０ ５
两轮 自平衡 机 器 人 的 Ｌ Ｑ Ｒ 实 时 平衡 控 制
张金 学 ． 掌 明
（ 淮海工学院 电子工程学院， 连 云港 ２ ２ ２ ０ ０ ５ ）
摘要 ： 两轮 平衡 机 器人 已经 成 为 能 够 为 日常机 器人 提 供 未 来运 动 方 式 的 一 个 研 究 领 域 。两
ｈ ａ ｓ ｂ ｅ ｅ ｎ ｄ ｅ ｓ ｉ ｇ ｎ ｅ ｄ ｕ ｔ ｉ ｌ ｉ ｓ ｉ ｎ ｇ ｔ ｈ ｅ ｄ ｙ ｎ ａ ｍｉ ｃ ｓ ｍｏ ｄ ｅ ｌ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｅ ｄ ｆ ｏ ｒ ｔ ｈ ｅ ｂ ｌａ ａ ｎ ｃ ｉ ｎ ｇ ｒ ｏ ｂ ｏ ｔ ｉ ｎ ｔ ｈ ｉ ｓ ｐ ａ ｐ ｅ ｒ ． Ｔｈ ｅ ｐ ａ ｐ ｅ ｒ ｅ ｘ ａ ｍｉ ｎ ｅ ｓ
两轮自平衡小车的设计与实现
两轮自平衡小车的设计与实现一、本文概述随着科技的飞速发展，智能化、自主化已经成为现代机器人技术的重要发展方向。
两轮自平衡小车作为一种典型的动态稳定控制机器人，其设计与实现技术对于推动机器人技术的进步具有重要意义。
本文旨在深入探讨两轮自平衡小车的设计理念、实现方法以及关键技术，为相关领域的研究者和爱好者提供有益的参考。
本文将首先介绍两轮自平衡小车的基本概念和原理，阐述其动态稳定控制的基本思想。
随后，将详细介绍两轮自平衡小车的硬件设计，包括电机驱动、传感器选型、控制器设计等关键部分，并阐述各部件之间的协同工作原理。
在此基础上，本文将重点探讨两轮自平衡小车的软件实现，包括平衡控制算法、运动控制算法以及人机交互界面设计等。
本文还将对两轮自平衡小车的性能优化和实际应用进行深入分析，探讨如何提高其稳定性、响应速度以及续航能力等问题。
本文将对两轮自平衡小车的发展趋势和前景进行展望，为相关领域的研究和发展提供有益的参考。
通过本文的阐述，读者可以全面了解两轮自平衡小车的设计与实现过程，掌握其关键技术和应用方法，为推动机器人技术的发展做出贡献。
二、两轮自平衡小车的基本原理两轮自平衡小车，又称作双轮自稳车或双轮倒立摆，是一种基于动态稳定技术设计的个人交通工具。
其基本原理主要涉及到力学、控制理论以及传感器技术。
两轮自平衡小车的稳定性主要依赖于其独特的力学结构。
与传统三轮或四轮的设计不同，双轮自平衡小车只有两个支撑点，这意味着它必须通过动态调整自身姿态来维持稳定。
这种动态调整的过程类似于杂技演员走钢丝，需要精确的平衡和快速的反应。
实现自平衡的关键在于控制理论的应用。
两轮自平衡小车通常搭载有先进的控制系统，该系统通过传感器实时监测小车的姿态（如倾斜角度、加速度等），并根据这些信息计算出必要的调整量。
控制系统随后会向电机发送指令，调整小车的运动状态，以保持平衡。
传感器在两轮自平衡小车中扮演着至关重要的角色。
常见的传感器包括陀螺仪、加速度计和角度传感器等。
基于模型设计自行平衡控制两轮机器人
目录介绍 (4)准备 (4)所需产品 (4)文件列表 (4)1 基于模型设计 (5)1.1 什么是基于模型设计？ (5)1.2 V模式设计 (6)1.3 MBD设计优点 (7)2 NXTway-GS 系统简介 (8)2.1 结构图 (8)2.2 传感器和执行器 (8)3. NXTway-GS 建立模型 (9)3.1两轮倒立摆模型 (9)3.2两轮倒立摆的运动方程 (10)3.3 两轮倒立摆的状态方程 (12)4. NXTway-GS 控制部分设计 (14)4.1控制系统 (14)4.2 控制器设计 (15)5．NXTway-GS 模型 (17)6．NXTway-GS 平台模型 (17)7．控制器模型（单精度浮点运算） (17)作者(首版本)Yorihisa YamamotoApplication EngineerAdvanced Support Group 1 Engineering Department Applied Systems First DivisionCYBERNET SYSTEMS CO., LTD.再版修改表版本日期描述作者1.0 29 Feb 2008 首版本yorihisa Yamamotoyorihisa Yamamoto1.1 3 Mar 2008 添加定点控制器处理模型更新软件yorihisa Yamamoto1.2 7 Nov 2008 修正运动方程修正控制的模型注释更新软件yorihisa Yamamoto1.3 28 Nov 2008 修正广义力学修正运动和状态方程添加仿真影像1.4 1 May 2009 修改文本Yorihisa Yamamoto介绍NXTway-GS是一种由LEGO MINDSTORMS NXT搭建的自平衡两轮机器人。
本文将简要介绍了其基于模型设计方法，左右平衡NXTway-GS的模型控制和在利用MA TALB / Simulink软体时主要内容包括以下几个方面内容。
两轮自平衡机器人的研究
两轮自平衡机器人的研究一、本文概述随着科技的不断发展，机器人技术已成为当今科技领域的研究热点之一。
其中，两轮自平衡机器人作为一种具有高度自主性和稳定性的机器人，其研究和应用受到了广泛关注。
本文旨在深入探讨两轮自平衡机器人的基本原理、技术特点、控制方法以及在实际应用中的挑战与前景。
本文将简要介绍两轮自平衡机器人的发展历程和现状，分析其在不同领域的应用价值。
接着，重点阐述两轮自平衡机器人的关键技术，包括传感器技术、控制算法、动力学建模等方面。
在此基础上，本文将探讨如何设计和实现一种稳定、高效的两轮自平衡机器人，并分析其在实际应用中可能遇到的问题和挑战。
本文还将对两轮自平衡机器人的未来发展趋势进行展望，探讨其在智能交通、物流运输、娱乐休闲等领域的应用前景。
通过本文的研究，旨在为相关领域的研究人员和爱好者提供有益的参考和启示，推动两轮自平衡机器人技术的进一步发展和应用。
二、两轮自平衡机器人基础理论两轮自平衡机器人，又被称为双轮自稳定车或自平衡电动车，是一种新型的个人交通工具。
其设计灵感来源于倒立摆的原理，通过复杂的电子系统和精密的机械结构，实现了无人驾驶下的动态平衡和稳定行走。
在理解两轮自平衡机器人的工作原理之前，我们首先需要了解几个核心的理论基础。
动力学模型：两轮自平衡机器人的动力学模型是理解其运动行为的基础。
它通常被简化为一个倒立摆模型，其中机器人被视为一个质点，通过两个轮子与地面接触。
这个模型需要考虑重力、摩擦力、电机扭矩等因素，以及机器人的姿态（如俯仰角和偏航角）和速度。
控制理论：为了保持平衡，两轮自平衡机器人需要实时调整其姿态和速度。
这通常通过控制理论来实现，特别是线性控制和非线性控制理论。
例如，PID控制（比例-积分-微分控制）被广泛用于调整机器人的姿态和速度，而模糊控制、神经网络控制等先进控制方法也被应用于提高机器人的稳定性和适应性。
传感器技术：传感器是两轮自平衡机器人感知环境和自身状态的关键。
