QOS流量监管
通信网络的QoS保证与流量控制
通信网络的QoS保证与流量控制在当今数字化时代，通信网络已经成为人们生活中不可或缺的一部分。
为了提供高质量的通信服务，网络运营商和服务提供商需要关注QoS（服务质量）保证和流量控制。
本文将探讨通信网络的QoS保证和流量控制的重要性，以及相关的技术和方法。
一、QoS保证的重要性QoS是指网络在传输数据时保证服务质量的一种机制。
它涉及到多个方面，包括带宽、延迟、丢包率、抖动等指标。
保证QoS的主要目标是确保网络能够满足不同类型应用的需求，如语音通话、视频播放和在线游戏等。
首先，QoS保证对语音和视频通信至关重要。
在语音通话中，高延迟和丢包率会导致通信质量下降，甚至让对话不可理解。
同样，在观看视频时，如果网络带宽不足或延迟过高，可能会导致影片缓冲或画质模糊。
因此，为了满足用户对高质量通信的需求，网络提供商需要在网络设计和管理中考虑QoS保证。
其次，QoS保证还对在线游戏和远程办公等应用有重要影响。
在线游戏对网络延迟非常敏感，较高的延迟可能导致游戏卡顿或延迟响应。
对于远程办公来说，网络稳定性和可靠性是必不可少的。
如果网络质量无法保证，远程办公的效率将受到严重影响。
综上所述，QoS保证对于提供高质量的通信服务至关重要。
接下来，我们将讨论QoS保证的技术和方法。
二、QoS保证的技术和方法1. Differentiated Services（DiffServ）DiffServ是一种网络服务模型，通过对数据包进行分类和优先处理，以确保不同类型的流量能够获得适当的带宽和延迟。
DiffServ通过在数据包头部标记差异等级（DSCP）来实现流量分类和优先级处理。
2. 终端到终端的通信质量测量为了实现QoS保证，网络运营商需要对网络进行监测和测量。
这可以通过使用特定的监测设备和软件来实现，以收集有关网络延迟、丢包率等参数的数据。
基于这些数据，网络运营商可以进行优化和调整，以提供更好的QoS。
3. 流量调度和控制流量调度和控制可以帮助网络运营商在网络拥塞时保证QoS。

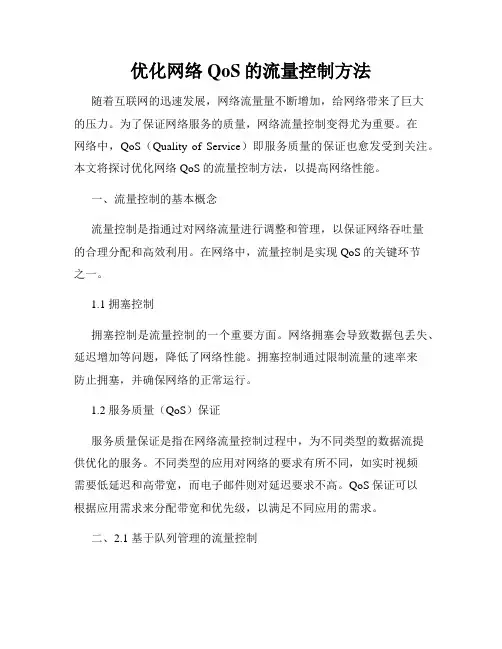

优化网络QoS的流量控制方法
优化网络QoS的流量控制方法随着互联网的迅速发展，网络流量量不断增加，给网络带来了巨大的压力。
为了保证网络服务的质量，网络流量控制变得尤为重要。
在网络中，QoS（Quality of Service）即服务质量的保证也愈发受到关注。
本文将探讨优化网络QoS的流量控制方法，以提高网络性能。
一、流量控制的基本概念流量控制是指通过对网络流量进行调整和管理，以保证网络吞吐量的合理分配和高效利用。
在网络中，流量控制是实现QoS的关键环节之一。
1.1 拥塞控制拥塞控制是流量控制的一个重要方面。
网络拥塞会导致数据包丢失、延迟增加等问题，降低了网络性能。
拥塞控制通过限制流量的速率来防止拥塞，并确保网络的正常运行。
1.2 服务质量（QoS）保证服务质量保证是指在网络流量控制过程中，为不同类型的数据流提供优化的服务。
不同类型的应用对网络的要求有所不同，如实时视频需要低延迟和高带宽，而电子邮件则对延迟要求不高。
QoS保证可以根据应用需求来分配带宽和优先级，以满足不同应用的需求。
二、2.1 基于队列管理的流量控制队列管理是流量控制的一种常用方法，通过对网络中的队列进行管理，可以有效控制流量的传输速率。
其中比较常见的方法包括：- 公平队列调度（Fair Queueing）：通过为每个流分配公平的队列排队时间，实现对不同流的公平调度。
- 加权公平队列调度（Weighted Fair Queueing）：根据不同流的优先级和权重，对队列进行调度，实现对不同流的优化调度。
- 优先队列调度（Priority Queue）：根据流的优先级，对队列进行调度，优先处理高优先级流，确保高优先级流的服务质量。
2.2 基于流量分类的流量控制流量分类是流量控制的另一种重要方法，通过对不同类型的流量进行分类和处理，实现对不同类型流量的优化控制。
常见的流量分类方法有：- DiffServ（Differentiated Services）：通过在网络中为不同类型的流量设定不同的DSCP（Differentiated Services Code Point）值，实现对不同类型流量的区分和优化处理。
SDN网络中的流量监管与控制方法
SDN网络中的流量监管与控制方法SDN（软件定义网络）是一种新兴的网络架构，它将网络控制逻辑从传统的网络设备中分离出来，使管理员能够通过集中式控制器对整个网络进行管理和配置。
与传统网络相比，SDN网络具有更好的灵活性、可扩展性和智能性。
在SDN网络中，流量监管与控制是一个重要的课题，本文将介绍SDN网络中常用的流量监管与控制方法。
1. OpenFlow协议OpenFlow协议是SDN网络中最广泛使用的一种协议，它定义了控制器与交换机之间的通信方式。
在OpenFlow网络中，控制器可以通过发送控制消息给交换机来实现对流量的监管和控制。
控制器可以根据网络的状况和管理策略，通过OpenFlow协议下发流表项到交换机，来实现对特定流量的转发、限速、过滤等操作。
通过OpenFlow协议，管理员可以对SDN网络中的流量进行灵活的控制和管理。
2. QoS（服务质量）控制QoS是指在网络中为不同流量分配不同的服务质量，以满足不同应用的需求。
在SDN网络中，通过定义QoS策略，控制器可以实现对流量的优先级调度、带宽限制和拥塞控制等功能。
管理员可以根据应用和服务的需求，为不同类型的流量分配优先级，并通过控制器下发QoS策略到交换机中，以保证网络中的流量按照预期的质量进行传输。
3. ACL（访问控制列表）过滤ACL是一种常用的网络安全机制，可以通过配置规则来限制网络中的流量。
在SDN网络中，控制器可以通过下发ACL规则到交换机中，实现对流量的过滤控制。
管理员可以定义ACL规则来限制特定IP地址、端口或协议类型的流量通过网络。
ACL过滤可以帮助管理员实现对恶意流量的屏蔽和安全策略的执行。
4. 网络流量监测与分析SDN网络中，管理员可以借助流量监测与分析工具来实时监测网络中的流量情况。
通过监测工具提供的数据，管理员可以了解网络中的带宽利用率、流量分布等信息，从而更好地进行流量的控制和管理。
监测与分析工具可以帮助管理员及时发现网络中的异常情况，并采取相应的措施进行调整和优化。
设置网络设备的QoS策略优化网络性能
设置网络设备的QoS策略优化网络性能随着互联网的快速发展和用户需求的增长，网络性能优化变得尤为重要。
在一个网络中，流量的高峰期和低谷期的差异以及不同应用程序的优先级需求，给网络设备带来了巨大的挑战。
为了解决这些问题，设置网络设备的QoS（Quality of Service，服务质量）策略成为了提高网络性能和用户体验的重要手段之一。
本文将介绍QoS的基本概念、QoS策略的设置步骤以及使用QoS策略优化网络性能的实际案例。
一、QoS的基本概念QoS是一种网络管理的技术，它通过优先级和带宽管理等手段，为不同类型的流量提供不同的服务质量。
QoS可以根据不同应用程序或服务的需求，确保高优先级流量的传输质量，提升网络性能和用户体验。
在设置QoS策略之前，我们需要了解以下几个基本概念：1.1 Differentiated Services (DiffServ)差别化服务是一种实现QoS的方式，它根据流量的优先级和需求，对流量进行分类和处理。
DiffServ为流量分配了不同的服务等级，通过对不同的流量分组进行优先处理，提供更好的传输性能。
1.2 Traffic Shaping流量整形是一种QoS策略，它通过控制流量的发送速率和传输突发性，平滑网络流量和减少网络拥塞。
通过流量整形，我们可以限制特定类型的流量的带宽，并确保其他流量不会被阻塞或丢弃。
1.3 Traffic Policing流量监管是另一种QoS策略，它用于控制流量的发送速率和带宽使用。
与流量整形不同的是，流量监管在流量超过限定速率时丢弃超过部分的数据包，从而确保网络的稳定性。
二、设置QoS策略的步骤为了优化网络性能，我们需要设置合适的QoS策略。
下面是设置QoS策略的基本步骤：2.1 分析网络流量首先,我们需要分析网络流量，了解不同应用程序和服务的传输要求和优先级。
通过网络监测工具，我们可以获取有关流量模式、流量类型和带宽使用的数据。
这样我们就可以更准确地设置QoS策略。
网络架构设计中的QoS保证与流量控制
网络架构设计中的QoS保证与流量控制在网络架构设计中，实现QoS（Quality of Service，服务质量）保证和流量控制是至关重要的。
QoS是一种网络性能管理机制，旨在确保网络服务的各项指标（如带宽、延迟、抖动、可靠性等）能够满足特定的要求。
流量控制则是为了有效地管理和调整网络流量，以保证网络的正常运行和资源的合理利用。
一、QoS保证的基本概念QoS保证是指在网络架构设计中，通过一系列的措施和策略，确保网络的性能指标能够满足用户的需求和期望。
在QoS保证中，常涉及以下几个关键概念：1.1 带宽控制带宽控制是指对网络中的流量进行限制和管理，以确保不同类型的数据能够按照优先级进行传输。
通过对不同流量进行带宽分配，可以有效地解决网络拥堵和流量峰值问题，提高网络的稳定性和可用性。
1.2 延迟优化延迟是指数据从发送端到接收端所需的时间。
在网络架构设计中，为了提高用户体验，需要通过优化路由选择、减少传输跳数、优化协议等手段来降低延迟。
同时，在实时通信和视频传输等应用场景中，需要对延迟进行特殊处理，以确保数据的及时性。
1.3 抖动控制抖动是指数据传输过程中的时延变化。
在实时音视频通信和流媒体传输等应用场景中，抖动可能导致数据的丢失和不连续性。
通过采用抖动缓冲区、调整传输速率和优化网络拓扑结构等手段，可以有效地控制抖动，提高数据的连续性和稳定性。
1.4 可靠性保证可靠性保证是指在网络架构设计中，通过冗余备份、故障恢复、错误纠正等措施，保证网络的稳定性和数据的完整性。
通过采用冗余路径和备份设备，可以在网络故障时快速切换并恢复正常运行，提高网络的可靠性和容错性。
二、流量控制的重要性和方法流量控制是指通过限制、管理和调整网络流量，以保证网络的正常运行和资源的合理利用。
在网络架构设计中，流量控制具有重要的意义，可以有效地提高网络的可靠性、稳定性和可用性。
2.1 流量监测与分析流量监测与分析是流量控制的基础，通过对网络中的流量进行实时监测和分析，可以了解网络负载、瓶颈、流量分布等情况，为后续的优化和调整提供依据。

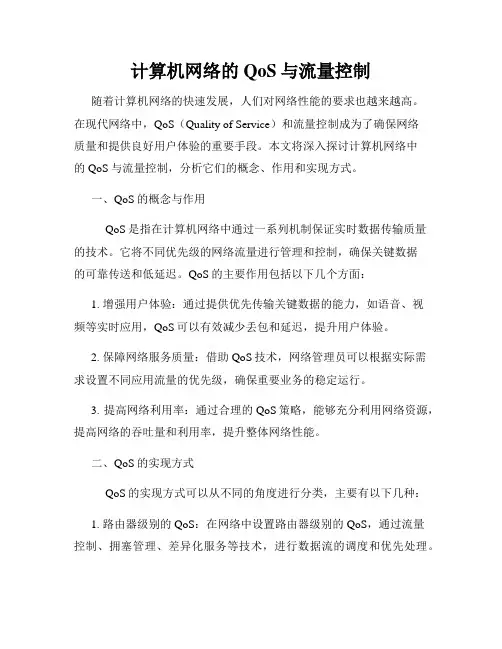

计算机网络的QoS与流量控制
计算机网络的QoS与流量控制随着计算机网络的快速发展，人们对网络性能的要求也越来越高。
在现代网络中，QoS（Quality of Service）和流量控制成为了确保网络质量和提供良好用户体验的重要手段。
本文将深入探讨计算机网络中的QoS与流量控制，分析它们的概念、作用和实现方式。
一、QoS的概念与作用QoS是指在计算机网络中通过一系列机制保证实时数据传输质量的技术。
它将不同优先级的网络流量进行管理和控制，确保关键数据的可靠传送和低延迟。
QoS的主要作用包括以下几个方面：1. 增强用户体验：通过提供优先传输关键数据的能力，如语音、视频等实时应用，QoS可以有效减少丢包和延迟，提升用户体验。
2. 保障网络服务质量：借助QoS技术，网络管理员可以根据实际需求设置不同应用流量的优先级，确保重要业务的稳定运行。
3. 提高网络利用率：通过合理的QoS策略，能够充分利用网络资源，提高网络的吞吐量和利用率，提升整体网络性能。
二、QoS的实现方式QoS的实现方式可以从不同的角度进行分类，主要有以下几种：1. 路由器级别的QoS：在网络中设置路由器级别的QoS，通过流量控制、拥塞管理、差异化服务等技术，进行数据流的调度和优先处理。
2. 交换机级别的QoS：在交换机上通过设置优先级队列、带宽限制、流量分类等机制，实现对不同数据流的优先处理和资源分配。
3. 应用层级别的QoS：在应用层通过采用合适的编码、封装和压缩算法，以及使用实时传输协议（如RTP/RTCP），保证实时应用的传输质量。
三、流量控制的概念与作用流量控制是网络中一种重要的管理和控制机制，用于控制数据的传输速度，避免网络拥塞和资源浪费。
流量控制的主要作用包括以下几个方面：1. 防止拥塞：通过有效控制数据的发送速率，流量控制可以避免网络过载和拥塞，确保网络的正常运行。
2. 优化网络资源利用：流量控制可以合理分配网络带宽和资源，避免资源浪费，提高网络的利用率。
3.流量监管和流量整形
流量监管和流量整形作者：| 上传时间：2011-04-22 | 关键字：网络大爬虫4-QoS专题文/吴秀1 前言本文主要阐述Qos技术中流量监管和流量整形的实现机制。
本文描述现今IETF对流量规格度量的两种算法来了解令牌桶的工作原理；主要讲述我司路由器流量监管和流量整形的实现机制，由于流量限速也用到相同的令牌桶处理机制，所以也讲述了流量限速的实现机制。
2 流量监管和流量整形简介在提供QoS服务时，网络边界路由器与内部路由器功能有所侧重，并像一个整体一样相互协作。
Diff-Serv将复杂的流分类和流量控制都推至边界路由器来完成。
边界路由器主要完成复杂流分类、为分组打DSCP标记、流量的接入速率监管、访问控制等动作。
区域内部路由器只需进行简单流分类，对同一类流实施流量控制。
这样做避免了Int-Serv模型中的基于每个流（Per-Flow）的复杂流分类及流控，从而使得区分网络内部的转发操作可以得到高效的实现。
也就是说流量监管和流量整形主要是在Diff-Serv中的边缘设备上进行。
从高速链路向低速链路传输数据时，带宽会在低速链路接口处出现瓶颈，导致数据丢失严重，特别是会影响到低延时要求的数据如语音等。
流量监管（traffic policing）的典型作用是限制进入或流出某一网络的某一连接的流量与突发。
在报文满足一定的条件时，如某个连接的报文流量过大，流量监管就可以对该报文采取不同的处理动作，例如丢弃报文，或重新设置报文的优先级等。
通常的用法是使用CAR来限制某类报文的流量，例如限制HTTP报文不能占用超过50%的网络带宽。
流量整形（traffic shaping）的典型作用是限制流出某一网络的某一连接的流量与突发，使这类报文以比较均匀的速度向外发送。
流量整形通常使用缓冲区和令牌桶来完成，当报文的发送速度过快时，首先在缓冲区进行缓存，在令牌桶的控制下，再均匀地发送这些被缓冲的报文。
3 IETF的两种令牌桶算法IETF建议采用srTCM（A Single Rate Three Color Marker，RFC2697）算法或trTCM（A Two Rate Three Color Marker，RFC2698）算法对流量进行测评，根据评估结果为报文打颜色标记，即绿色、黄色和红色。
QoS培训--3-3 流量监管与整形
Page16
流量监管与流量整形的区别
GTS、LR与CAR三者均采用了令牌桶技术来控制流量。它们的主要区别在 于：在进行报文流量控制时，CAR对超过流量限制的报文进行丢弃；而 GTS则将报文缓存在GTS队列中。 相较于GTS，LR不但能够对超过流量限
制的报文进行缓存，并且可以利用QoS丰富的队列来缓存报文。
类型 流量整形 流量监管
优点 丢包量少，抗突发强 不需要Buffer资源，时延小
缺点 时延大，需要Buffer资源缓存报文 丢包量大，抗突发弱
流量监管前
流量监管后
流量整形前
流量整形后 Page17
问题
什么是流量监管？ 流量监管的实现方法包括哪些？ 流量整形的作用是什么？ 流量监管与流量整形的区别是什么？
Page11
基于复杂流分类的流量监管配置举例（续）
企业网
Pos1/0/0 RTB
ISP
RTA
Pos1/0/0
[RTB]traffic policy 1 [RTB-trafficpolicy-1]classifier aa behavior bb [RTB]interface pos1/0/0 [RTB-pos1/0/0]traffic-policy 1 inbound
超额流量(Excess)
Page5
流量监管的具体实现
单桶单速率流量监管： 一个令牌桶，容量是CBS ，一个填充令牌的速率 CIR。当有 B 字节的报文传过来的时候，根据桶的当前容量来对这个报文 进行处理。 双桶单速率流量监控：两个令牌桶，一个的容量是CBS ，一个的容量是 EBS ，一个填充令牌的速率CIR,两个令牌桶使用同一个填充速率。当有 B 字节的报文传过来的时候，根据两个桶的当前容量来对这个报文进行处 理。 双桶双速率流量监控：两个令牌桶，一个的容量是CBS ，一个的容量是 PBS 。这两个令牌桶分别使用两个填充令牌的速率，一个填充速率是 CIR， 一个填充速率是 PIR 。当有 B 字节的报文传过来得时候，根据两个桶的 当前容量来对这个报文进行处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QOS的流量监管
2010-11-22 23:55:06
标签：QOS的流量监管
流量监管就是对分类后的流采取某种动作，用于限制出入网络的流量速率，其原理是限制进入某一网络的某一连接的流量与突发情况。
在报文满足一定的条件时，如果某个连接的报文流量过大，流量监管就可以对该报文采取不同的处理动作，
例如、丢弃报文或重新设置报文的优先级等，通常用的的方法是使，CAR来限制某类报文的
流量。
下面我给大家讲讲我知道的两种方法：
1、在接口F0/1上配置car流量监管:
Router(config)# interface f0/1 （指定要进行Car限速的接口）
Router(config-if)# rate-limit{i nput| output} 500000 1500 2000 conform-action transmit exceed-action drop（对接口的所有流量进行入接口或者出接口的报文限速）Input|output：用户希望限制输入或输出的流量。
500000：用户希望该流量的速率上限，单位是bps。
1500：这个是指token bucket的令牌桶的正常值，单位是bytes。
2000：这个是指token bucket的令牌桶的最大值，单位是bytes。
Conform-action：在速率限制以下的流量的处理策略。
Exceed-action：超过速率限制的流量的处理策略。
drop 丢弃报文
transmit 发送该报文
2、在policy-map上配置速率的car流量限速：对F0/1出接口流量进行CAR流量监管，使www流量不超过500k.
Router(config)#access-list 101 permit tcp any any eq www (允许所有主机的www服务) Router(config)#class-map q1（进入|创建类映射表，q1为名字，可任意）
Router(config-cmap)#match access-group 101（关联访问列表101）
Router(config-cmap)#exit
Router(config)#policy-map q2（进入|创建规则映射表，q2为名字，可任意）
Router(config-pmap)#class q1（引用已经定义的类映射表）
Router(config-pmap-c)#police cir500000 1500 2000 conform-action transmit exceed-action drop violate-action drop（对该类流量进行速率的令牌桶限速）
Router(config-pmap-c)#exit
Router(config-pmap)#exit
Router(config)#interface fastethernet 0/1
Router(config-if)#service-policy output q2（在接口上指定应用的规则映射表，output 为出接口）
为服务配置流量监管的时候，首先需要定义一个访问列表，用来规定对哪些服务进行限速，再创建一个类映射表与之访问列表进行关联，
然后再创建一个规则映射表来引用已经定义的类映射表，再根据需要对该类流量进行速率的令牌桶限速，最后就是在接口上指定应用的规则映射表。
1、一个规则映射表可以关联多个类映射表；
2、一个接口只能应用一个规则映射表，
3、一个接口可应用同一个规则映射表的不同方向（出接口和入接口）。
以上是我自己花了些时间总结的知识，希望对大家有所帮助。
