半导体器件失效原因分析
MOS管失效原因分析
MOS管失效原因分析MOS (Metal-Oxide-Semiconductor)管是一种非常常见的半导体器件，广泛用于各种电子设备中，包括计算机、通信设备、功放器等。
然而，MOS管也会存在失效的可能，导致器件无法正常工作。
以下是MOS管失效的原因分析。
1.偏压过大：MOS管通常都有额定的最大偏压，如果超过了这个值，就容易导致MOS管失效。
偏压过大会导致MOS管内部的绝缘层电场过高，破坏绝缘层的结构，导致绝缘性能下降或短路。
2.热失效：MOS管在工作过程中会产生热量，如果散热不良或工作温度过高，会导致MOS管失效。
热失效通常表现为器件功耗增加、导通能力下降、电流漏泄等现象。
3.电压过大或过小：超过MOS管规定的最大工作电压或最小工作电压，都会对MOS管产生不良影响。
过大的电压会造成击穿现象，破坏器件内部结构；而过小的电压则可能导致MOS管无法在正常工作区域。
4.电气应力：电气应力包括电流冲击、电压冲击等。
电流冲击指的是电流突然变化，如开关操作时的电流冲击；电压冲击则是电压突然变化，如电源电压突然上升或下降。
这些电气应力都会对MOS管产生剧烈的冲击，导致器件结构破坏。
5.电气静电放电：静电放电是指由于静电累积导致的放电现象。
如果MOS管在处理过程中没有正确防护措施，静电放电可能对MOS管造成永久性损坏。
6.湿气和化学污染：MOS管的绝缘层对湿气和化学物质相当敏感。
如果环境中存在湿气或化学污染物较多，这些物质可能渗入器件内部，与其结构和材料发生反应，导致永久性损坏。
7.机械应力：MOS管在运输、安装或使用过程中可能受到机械应力的影响。
如果受力过大，可能会导致MOS管结构破坏或接触不良，进而导致失效。
8.元件老化：长期使用的MOS管可能会经历一定程度的老化，导致器件性能下降或失效。
老化问题通常表现为电阻增加、电容减小、电流漏泄等现象。
以上是常见的MOS管失效原因分析。
为了避免以上问题，需要在设计和使用MOS管时采取适当的措施，包括正确选择工作条件、防护措施、散热设计、防止静电放电等。
半导体器件可靠性与失效分析1
半导体器件可靠性与失效分析1半导体器件可靠性与失效分析1半导体器件在各种电子设备中起着至关重要的作用，如芯片、传感器、集成电路等。
然而，由于工作环境的复杂性和器件本身的特性，半导体器件的可靠性是一个重要的问题。
本文将介绍半导体器件的可靠性与失效分析，并讨论一些常见的失效模式和分析方法。
半导体器件的可靠性是指在给定的工作条件下，器件长时间运行期间不发生失效的能力。
为了提高可靠性，需要对器件进行系统的设计、工艺制造和测试。
同时，可靠性的评估和失效分析也非常重要，可以帮助找出失效的原因并采取相应的措施来提高产品质量。
1.电学失效：包括死机、开路、短路等。
这些失效通常与器件内部的电气结构有关，例如金属线路的断裂、金属间的绝缘损坏等。
2.热失效：器件在高温环境下长时间工作可能导致热失效。
例如，温度过高可能导致金属线材的熔化、介质的老化或者金属与半导体材料之间的界面反应。
3.力学失效：包括机械应力引起的失效，例如振动、冲击、热胀冷缩等。
这些应力可能导致半导体芯片的破裂、金属线路的断裂等。
4.环境失效：包括湿度、化学气体、辐射等环境因素引起的失效。
湿度可能导致金属腐蚀、晶体管漏电等问题；化学气体可能导致金属腐蚀或者氧化等；辐射可能引起电荷捕捉或者场效应晶体管的击穿。
为了进行可靠性分析，可以采用以下方法：1.加速寿命试验：通过在加速条件下对器件进行测试，以模拟其长期工作环境，可以缩短测试时间并提前发现失效。
2.失效分析：对失效的器件进行详细的分析，包括外观观察、断面分析、器件测试等。
这可以帮助找出失效的原因，从而采取相应的措施。
3.统计分析：通过对多个器件进行失效统计和分析，可以了解失效的趋势和规律。
例如，可以计算失效率、寿命分布等参数，以评估器件的可靠性。
4.故障树分析：通过将失效事件和可能的失效原因进行组合，可以构建故障树来分析失效的可能性和影响。
这有助于识别潜在的风险和对策。
总之，半导体器件的可靠性与失效分析是确保电子设备长期稳定工作的关键。
半导体器件可靠性与失效分析微电子
半导体器件可靠性与失效分析微电子
1.功能失效：指器件不能按照设计要求正常工作，如逻辑门无法实现
正确的逻辑功能。
2.电气失效：指器件发生电气故障，如短路、开路、漏电等。
3.热失效：由于器件内部寄生电阻、封装散热不良等原因，导致器件
温度升高，超过其承受范围，从而导致失效。
4.机械失效：指器件由于外力作用或压力过大等原因，发生物理损坏，如断裂、划伤等。
5.等离子体效应：在高电压或高频环境下，会产生等离子体，从而对
半导体器件产生有害影响。
为提高半导体器件的可靠性，需要进行失效分析，以了解器件失效的
原因
1.失效模式分析：对不同类型的失效进行分类和描述，以便查找相应
的失效原因。
2.加速寿命测试：通过在高温、高电压、高湿度等恶劣条件下进行长
时间测试，模拟器件在实际使用中的环境，加速失效过程，以便提前发现
问题。
3.失效分析方法：包括光学显微镜、电子显微镜、故障定位分析、X
射线衍射等多种方法，用于观察器件失效的具体细节，并找出失效的原因。
4.剖析和分析失效原因：通过对失效器件的分析和试验，找出失效的
原因和机理，如晶体缺陷、金属线断裂等。
5.提高设计和工艺：根据失效分析结果，改进器件的设计和工艺，以
提高器件的可靠性。
总之，半导体器件可靠性与失效分析在微电子领域中具有重要的意义，它不仅能提高半导体器件的可靠性，还能为微电子系统的设计和制造提供
理论指导和实践经验。
随着技术的进一步发展，可靠性和失效分析将继续
成为微电子行业的研究热点。
半导体质量问题原因分析及整改措施报告
半导体质量问题原因分析及整改措施报告
1、封装失效
当管壳出现裂纹时就会发生封装失效。
机械应力、热应力或封装材料与金属之间的热膨胀系数失配可使裂纹形成。
当湿度较高或器件接触到焊剂、清洁剂等物质时，这些裂纹就成为潮气入侵管壳的通路。
化学反应可使器件劣化，从而导致器件失效。
2、引线键合失效
因大电流通过造成的热过应力、因键合不当造成的键合引线上的机械应力、键合引线与芯片之间的界面上的裂纹、硅的电迁移以及过大的键合压力都会造成引线键合失效。
芯片粘结失效
芯片与衬底之间接触不当可降低它们之间的导热性。
因此，芯片会出现过热，从而导致应力加大和开裂，最终使器件失效。
3、体硅缺陷
有时候，晶体缺陷引起的故障或硅体材料中的杂质和玷污物的存在也会使器件失效。
器件生产期间由扩散问题引起的工艺缺陷也会使器件失效。
4、氧化层缺陷
静电放电和通过引线扩展的高压瞬变可使薄氧化层即绝缘体击穿，并导致器件失灵。
氧化层的裂纹和或划痕以及氧化物中杂质的存在也能使器件失效。
5、铝－金属缺陷
这些缺陷是由下列原因造成的：
由于高电场引起的按电流方向发生的铝的电迁移。
由于大电流产生的电过应力造成的铝导体损毁。
铝腐蚀。
焊接引起的金属磨损。
接触窗口上的异常金属沉积。
小丘和裂纹的形成。
6、改进措施
器件通常要经历1个特定事件或经受1组条件才能失效。
通过了解这些原因，技术人员就可进行深入的失效分析，以生产出更可靠的产品。
然而，必须记住，器件、PCB或最终产品的设计缺陷会产生导致器件失效的条件。

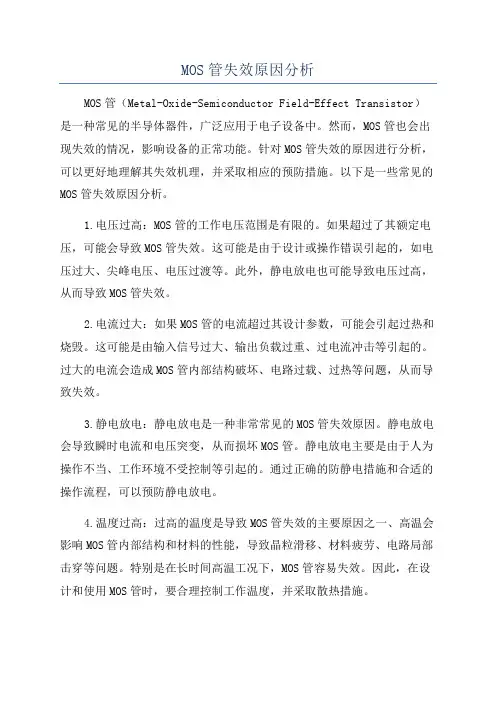

MOS管失效原因分析
MOS管失效原因分析MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的半导体器件，广泛应用于电子设备中。
然而，MOS管也会出现失效的情况，影响设备的正常功能。
针对MOS管失效的原因进行分析，可以更好地理解其失效机理，并采取相应的预防措施。
以下是一些常见的MOS管失效原因分析。
1.电压过高：MOS管的工作电压范围是有限的。
如果超过了其额定电压，可能会导致MOS管失效。
这可能是由于设计或操作错误引起的，如电压过大、尖峰电压、电压过渡等。
此外，静电放电也可能导致电压过高，从而导致MOS管失效。
2.电流过大：如果MOS管的电流超过其设计参数，可能会引起过热和烧毁。
这可能是由输入信号过大、输出负载过重、过电流冲击等引起的。
过大的电流会造成MOS管内部结构破坏、电路过载、过热等问题，从而导致失效。
3.静电放电：静电放电是一种非常常见的MOS管失效原因。
静电放电会导致瞬时电流和电压突变，从而损坏MOS管。
静电放电主要是由于人为操作不当、工作环境不受控制等引起的。
通过正确的防静电措施和合适的操作流程，可以预防静电放电。
4.温度过高：过高的温度是导致MOS管失效的主要原因之一、高温会影响MOS管内部结构和材料的性能，导致晶粒滑移、材料疲劳、电路局部击穿等问题。
特别是在长时间高温工况下，MOS管容易失效。
因此，在设计和使用MOS管时，要合理控制工作温度，并采取散热措施。
5.氧化层损伤：MOS管的关键结构是氧化层。
如果氧化层损伤，会导致漏电流增加、介质击穿等问题，从而引起MOS管失效。
氧化层损伤可能是由于制造工艺不当、环境污染、介质老化等原因引起的。
为了防止氧化层损伤，应注意制造工艺的控制和环境的清洁。
6.结温过高：结温是MOS管内部结构最高温度。
如果结温过高，会引起电路中的热效应，使MOS管无法正常工作。
结温过高可能是由于电源过大、过大的工作电流、散热不良等引起的。

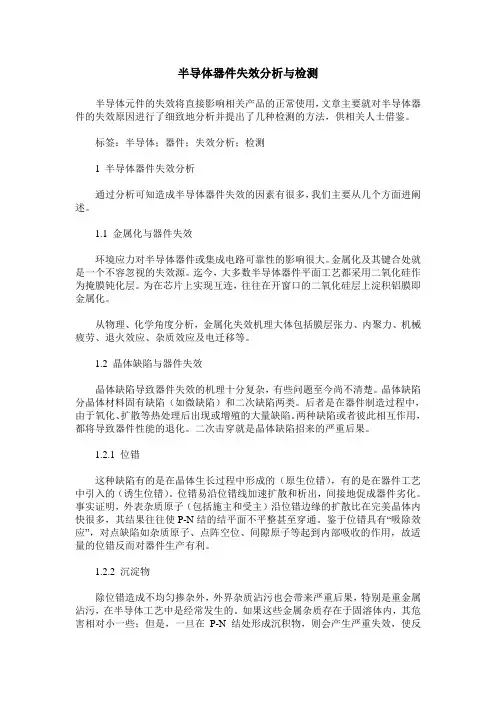

半导体器件失效分析与检测
半导体器件失效分析与检测半导体元件的失效将直接影响相关产品的正常使用，文章主要就对半导体器件的失效原因进行了细致地分析并提出了几种检测的方法，供相关人士借鉴。
标签：半导体；器件；失效分析；检测1 半导体器件失效分析通过分析可知造成半导体器件失效的因素有很多，我们主要从几个方面进阐述。
1.1 金属化与器件失效环境应力对半导体器件或集成电路可靠性的影响很大。
金属化及其键合处就是一个不容忽视的失效源。
迄今，大多数半导体器件平面工艺都采用二氧化硅作为掩膜钝化层。
为在芯片上实现互连，往往在开窗口的二氧化硅层上淀积铝膜即金属化。
从物理、化学角度分析，金属化失效机理大体包括膜层张力、内聚力、机械疲劳、退火效应、杂质效应及电迁移等。
1.2 晶体缺陷与器件失效晶体缺陷导致器件失效的机理十分复杂，有些问题至今尚不清楚。
晶体缺陷分晶体材料固有缺陷（如微缺陷）和二次缺陷两类。
后者是在器件制造过程中，由于氧化、扩散等热处理后出现或增殖的大量缺陷。
两种缺陷或者彼此相互作用，都将导致器件性能的退化。
二次击穿就是晶体缺陷招来的严重后果。
1.2.1 位错这种缺陷有的是在晶体生长过程中形成的（原生位错），有的是在器件工艺中引入的（诱生位错）。
位错易沿位错线加速扩散和析出，间接地促成器件劣化。
事实证明，外表杂质原子（包括施主和受主）沿位错边缘的扩散比在完美晶体内快很多，其结果往往使P-N结的结平面不平整甚至穿通。
鉴于位错具有“吸除效应”，对点缺陷如杂质原子、点阵空位、间隙原子等起到内部吸收的作用，故适量的位错反而对器件生产有利。
1.2.2 沉淀物除位错造成不均匀掺杂外，外界杂质沾污也会带来严重后果，特别是重金属沾污，在半导体工艺中是经常发生的。
如果这些金属杂质存在于固溶体内，其危害相对小一些；但是，一旦在P-N结处形成沉积物，则会产生严重失效，使反向漏电增大，甚至达到破坏的程度。
沉积需要成核中心，而位错恰恰提供了这种中心。
硅中的二次孪生晶界为沉积提供了有利的成核场所，所以具有这种晶界的二极管，其特性明显变软。
IGBT失效分析
IGBT失效分析IGBT（Insulated Gate Bipolar Transistor）是一种重要的功率半导体器件，具有高性能和高集成度的特点，并广泛应用在电力电子设备中。
然而，由于IGBT长期工作在高温、高电压、高电流的环境下，容易出现失效的情况。
本文将对IGBT失效进行分析，重点从热失效、电压失效和电流失效三个方面进行论述。
首先，热失效是IGBT常见的失效形式之一、由于IGBT在工作过程中会产生大量的热量，如果散热不良或者长时间高温工作，会导致IGBT内部温度过高，从而造成失效。
常见的热失效原因包括过大的功率损耗、散热不良以及热应力等。
功率损耗过大会导致IGBT内部温度升高，从而热失效。
散热不良是指IGBT无法将产生的热量迅速散发出去，造成内部温度过高。
热应力则是指IGBT长时间在高温环境下工作，导致器件老化，最终失效。
其次，电压失效是指IGBT承受电压超过其额定值而失效的情况。
IGBT的电压承受能力受到其结构设计和材料特性的限制，如果工作电压超过了其额定值，会导致击穿、损伤甚至烧毁。
常见的电压失效原因包括过高的工作电压、过高的尖顶电压以及过高的幅值电压等。
过高的工作电压意味着IGBT需要承受更高的电场强度，容易导致击穿。
过高的尖顶电压和幅值电压则是指在电压波形上出现过高的尖顶值或幅值，会导致电压应力集中，容易造成失效。
最后，电流失效是指IGBT承受电流超过其额定值而失效的情况。
IGBT的电流承受能力受到其电流密度和结构设计的限制，如果工作电流超过了其额定值，会导致过载、击穿甚至烧毁。
常见的电流失效原因包括过高的工作电流、过高的尖顶电流以及过高的幅值电流等。
过高的工作电流意味着IGBT需要承受更高的电流密度，容易导致击穿。
过高的尖顶电流和幅值电流则是指在电流波形上出现过高的尖顶值或幅值，会导致电流应力集中，容易造成失效。
综上所述，IGBT的失效主要包括热失效、电压失效和电流失效。
热失效是由于功率损耗过大、散热不良或者长时间高温工作而导致的，电压失效是由于工作电压超过额定值而导致的，电流失效是由于工作电流超过额定值而导致的。
半导体器件可靠性与失效分析微电子
可靠性影响因素
制造工艺
制造过程中的缺陷、杂质和结构变化等会影 响器件的可靠性。
环境因素
温度、湿度、压力、电磁场等环境因素对器 件的可靠性产生影响。
物理特性
器件的物理特性如尺寸、材料、结构等对可 靠性有重要影响。
电源和信号条件
电源电压、电流、信号频率和幅度等对器件 的可靠性有一定影响。
02
失效分析
失效定义与类型
失效定义
在规定条件下，半导体器件不能维持其特性或功能，称为失 效。
失效类型
分为硬失效和软失效。硬失效是指器件物理损坏，如断路、 短路或芯片脱落等；软失效是指器件性能下降，如参数漂移 、噪声增大或信号丢失等。
失效分析方法
外观检查
电路测试
通过肉眼观察或使用显微镜来检查器件的 外观是否有异常，如机械损伤、腐蚀或金 属化迁移等。
半导体器件的失效案例 分析
热失效案例
01
02
03
失效描述
半导体器件在高温下运行 时，其性能会受到影响， 导致其参数漂移或功能失 效。
原因分析
热失效通常由于热量积聚 、散热不良或热膨胀等因 素导致。
解决方案
优化器件设计、改善散热 条件或采用耐高温材料等 。
机械失效案例
失效描述
半导体器件在机械应力或 振动条件下运行时，可能 会出现裂纹、断裂或脱落 等现象。
THANKS FOR WATCHING
感谢您的观看
扫描电子显微镜（SEM）分析
通过测试电路性能来检查器件是否正常工 作，如电压、电流和电阻等参数的测量。
能谱分析（EDS）
利用SEM观察器件表面的微观结构，以确 定是否存在缺陷或污染物。
通过EDS检测器件表面的化学成分，以确定 是否存在金属污染或氧化等化学问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体器件失效原因分析
发信站: 紫金飞鸿 (Mon Oct 2 12:02:48 2000)
多年来，用户要求有更可靠的电子设备，而与此同时，电子设备发展得越来越复杂。
这两个因素的结合，促使人们更加关注电子设备在长期运行中确保无故障的能力。
通过失效分析可以深入理解失效机理和原因，引导元器件和产品设计的改进，有助于提高电子设备（系统）的可靠性。
半导体器件的失效通常是因为产生的应力超过了它们的最大额定值。
电气应力、热应力、化学应力、辐射应力、机械应力及其他因素都会造成器件失效。
半导体器件的失效机理主要划分成以下6种：
一、包封失效。
这类失效发生在用于封装器件的包封出现缺陷，通常是开裂。
机械应力或热应力以及包封材料与金属引线之间热膨胀系数的不同都会引起包封开裂，当环境湿度很高或器件暴露在溶剂、清洗剂等中时，这些裂缝会使湿气浸入，产生的化学反应会使器件性能恶化，使它们失效。
二、导线连接失效。
由于通过大电流造成过量的热应力、或由于连接不当使连接线中产生机械应力、连接线与裸芯之间界面的开裂、硅中的电致迁移、以及过量的连接压力，都会引起导线连接失效。
三、裸芯粘接故障。
裸芯与衬底之间粘接不当时，就会恶化两者之间的导热性，结果会使裸芯过热，产生热应力和开裂，使器件失效。
四、本征硅的缺陷。
由晶体瑕疵或本征硅材料中的杂质和污染物造成的缺陷使器件失效，在器件制造期间扩散工艺产生的工艺瑕疵也会造成器件失效。
五、氧化层缺陷。
静电放电和通过器件引线的高压瞬时传送，可能会使氧化层（即绝缘体）断开，造成器件功能失常。
氧化层中的开裂、划伤、或杂质也会导致器件失效。
六、铝金属缺陷。
这类缺陷往往由下列几种情况造成：由于大电场导致在电流流动方向上发生铝的电迁移；由于大电流造成过量电气应力，导致铝导体断裂；铝被腐蚀；焊接引起铝金属耗损；接触孔被不适当地淀积上金属；有小丘和裂缝。
半导体器件应该工作在由生产厂确定的电压、电流和功耗限定范围内，当器件工作在这个“安全工作范围（SOA）”之外时，电气应力过
度（EOS）就会引起内部电压中断，导致器件内部损伤。
如果EOS产生大电流，会使器件过热，形成热应力过度而使器件失效，即增加的热应力会导致“二次状态”失效。
电路设计人员可以通过采用规范适中的元件并通过降低元件的技术规范要求而使EOS失效降至最低，也可以在设计中采用必要的保护性器件，如齐纳二极管、铁氧体磁头、滤波器、变阻器等，它们能够防止出现电气应力。
静电放电（ESD）是构成EOS的一个重要方面，ESD能影响到在器件制造、测试处理、装配、生产或现场使用期间任何一级电子器件的功能。
不管什么原因，只要在物体表面积累电荷，就会产生ESD。
一个人走在
地毯上，由于摩擦产生电荷，可引发高达20KV的静电压。
此外，采用塑料部件的机器也能产生摩擦电荷。
显然，此种电荷侵入半导体中就有可能损坏器件。
ESD不会导致器件即时失效，它往往在器件中产生潜在缺陷，这种“虚弱”的器件在使用时非常容易失效。
通常，ESD损伤会以下述三种方式出现：一是放电或电气应力过度
而损坏器件。
这种损伤导致比正常电流更大的电流流动，引起热应力过度，从而熔化金属互连线并损伤器件的PN结；二是ESD感应电场耦合到PCB的线迹并产生能够熔化器件PN结的大电流；三是因静电放电触发硅控整流器（SCR）而在CMOS器件中产生闭锁。
ESD协会专门规定了处理器件的标准。
器件失效出现在二个层次，
即通过初测的批器件中出现失效和器件设计产生的问题。
在批器件中偶然会发生超过正常失效的器件数量。
这些器件通过初测，然后经过不适当的处理和工艺技术很差的封装，在装配、测试和输运这些“虚弱”器件期间出现了潜在缺陷。
根据分析，我们可以重新评估正在进行的测试和处理过程，并与供应商一块儿进行提升产品规范的工作。
