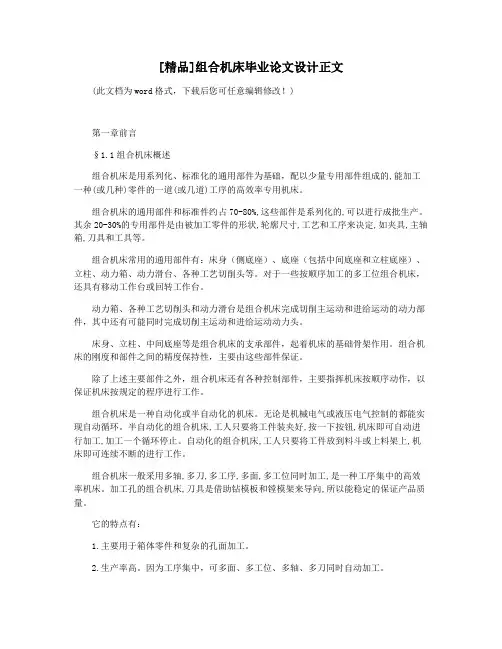

[精品]组合机床毕业论文设计正文(此文档为word格式，下载后您可任意编辑修改！)第一章前言§1.1组合机床概述组合机床是用系列化、标准化的通用部件为基础，配以少量专用部件组成的,能加工一种(或几种)零件的一道(或几道)工序的高效率专用机床。
组合机床的通用部件和标准件约占70-80%,这些部件是系列化的,可以进行成批生产。
其余20-30%的专用部件是由被加工零件的形状,轮廓尺寸,工艺和工序来决定,如夹具,主轴箱,刀具和工具等。
组合机床常用的通用部件有：床身（侧底座）、底座（包括中间底座和立柱底座）、立柱、动力箱、动力滑台、各种工艺切削头等。
对于一些按顺序加工的多工位组合机床，还具有移动工作台或回转工作台。
动力箱、各种工艺切削头和动力滑台是组合机床完成切削主运动和进给运动的动力部件，其中还有可能同时完成切削主运动和进给运动动力头。
床身、立柱、中间底座等是组合机床的支承部件，起着机床的基础骨架作用。
组合机床的刚度和部件之间的精度保持性，主要由这些部件保证。
除了上述主要部件之外，组合机床还有各种控制部件，主要指挥机床按顺序动作，以保证机床按规定的程序进行工作。
组合机床是一种自动化或半自动化的机床。
无论是机械电气或液压电气控制的都能实现自动循环。
半自动化的组合机床,工人只要将工件装夹好,按一下按钮,机床即可自动进行加工,加工一个循环停止。
自动化的组合机床,工人只要将工件放到料斗或上料架上,机床即可连续不断的进行工作。
组合机床一般采用多轴,多刀,多工序,多面,多工位同时加工,是一种工序集中的高效率机床。
加工孔的组合机床,刀具是借助钻模板和镗模架来导向,所以能稳定的保证产品质量。
它的特点有：1.主要用于箱体零件和复杂的孔面加工。
2.生产率高。
因为工序集中，可多面、多工位、多轴、多刀同时自动加工。
3.加工精度稳定。
因为工序固定，可选用成熟的通用部件、精密夹具和自动工作循环来保证加工精度的一致性。
4.研制周期短，便于设计、制造和使用维护，成本低。
座体左端面6M8攻丝组合机床设计机械毕业设计
座体左端面6 XMB攻丝组合机床设计目录第一章：绪论 1.1 本课题的研究背景及意义 11.2 本课题国外研究概况 2 第二章组合机床的总体设 32.1 组合机床工艺方案的拟定 32.1.1 确定组合机床工艺方案的基本原则 32..1.1.1 组合机床工艺方案的基本原则 32.1.1.2备注 32.1.2 组合机床工艺方案的拟订 42.1.2.1 分析、研究加工要求和现场工艺 42.1.2.2 定位基准和夹压部位的选择 42.1.3确定组合机床配置型式及结构方案应考虑的问题 4 2.2加工工序图 52.3加工示意图 52.3.1 技术分析 62.3.2 刀具的选择 62.3.3攻丝靠模装置选择 62.3.4切削用量的选取 72.3.5 确定主轴类型、尺寸、外伸长度 7 2.3.5.1 主轴类型2.3.5.2 主轴尺寸82.3.6 选择接杆、浮动卡头82.3.7 动力部件工作循环及行程的确定8237.1工作进给长度L工的确定82.3.7.2 快速引进长度确定92.3.7.3 动力部件总行程的确定92.4 机床联系尺寸图 92.4.1 机床联系尺寸图作用和容92.4.2 绘制机床尺寸联系总图之前应确定的容92.4.2.1 选择动力部件 92.4.2.2 确定机床装料高度 H 102.4.2.3 确定夹具轮廓尺寸102.4.2.4 确定中间底座尺寸102.4.2.5 确定多轴箱轮廓尺寸112.4.3 机床分组11 2.5 机床生产率计算卡12 2.5.1 理想生产率 Q 12 2.5.2 实际生产率 Q1 12 2.5.3 机床负荷率13 2.5.4 编制生产率计算卡13 第三章多轴箱设计133.1 多轴箱的组成及表示方法133.1.2 多轴箱总图绘制方法特点 143.2多轴箱通用零件 143.2.1 通用箱体类零件 153.2.2 通用主轴、通用传动轴、通用齿轮和套 153.3 绘制多轴箱设计原始依据图 153.4 主轴、齿轮的确定及动力计算 153.4.1 主轴型式的确定163.4.2 主轴直径的确定163.4.3 主轴位置的确定163.4.4 齿轮模数 163.4.5 多轴箱所需动力的计算 1717 3.4.5.1传动系统确定之后，多轴箱所需要的功率按下列公式计算3.4.5.2 主轴切削功率173.4.5.3空转功率173.4.5.4功率损失17345.5多轴箱所需进给力F多箱计算183.5多轴箱传动系统设计183.5.1对多轴箱传动系统的一般要求183.5.2拟订多轴箱传动系统的基本方法193.5.2.1主轴分布类型19 3.5.2.2传动系统的设计计算193.5.2.3 润滑油泵的安置203.5.2.4 手柄轴的安置203.5.2.5 验算和校核20第四章夹具设计22 4.1 组合机床夹具概述224.2 定位支承系统224.3 夹紧机构23结论与展望24 谢辞25 参考文献26第 1 章绪论1.1 本课题的研究背景及意义随着现代化工业技术的快速发展，特别是随着它在自动化领域的快速发展，组合机床的研究已经成为当今机器制造界的一个重要方向，在现代工业运用中，大多数机器的设计和制造都是用机床大批量完成的。
组合机床多轴箱设计 毕业设计
第一章概述第一节组合机床多轴箱简介组合机床是针对被加工零件的特点及工艺要求，按高度集中工序原则设计的一种高效率专用机床。
它由大量的通用部件和少量的专用部件组成的，能够对一种（或几种）零件进行多刀，多轴，多面，多工位加工，在组合机床上可以完成钻孔，扩孔，铰孔，钻孔，攻丝，车削，铣削及滚压等工序，生产率高，加工精度稳定。
1.组合机床上的通用部件和标准零件约占全部机床零、部件总量的70%-80%，因此设计和制造的周期短，投资少，经济效果好。
2.由于组合机床采用多刀加工，并且自动化程度高，因此通用机床生产效率高，产品质量稳定，劳动强度低。
3.组合机床的通用部件是经过周密设计和长期生产实践考验的，又有专门厂成批制造，因此结构稳定、工作可靠，使用和维修方便。
4.在组合机床上加工零件时，由于采用专用夹具、刀具和导向装置等，加工质量靠工艺装备保证，对操作工人的技术水平要求不高。
5.当被加工产品更新时，采用其他类型的专用机床时，其大部分部件要报废。
用组合机床时，其通用部件和标准零件可以重复使用，而不必另行设计和制造。
6.组合机床易于联成组合机床自动线，以适应大规模的生产需要。
通过分析，采用组合机床加工。
多轴箱是组合机床的主要部件之一，它关系到整台组合机床质量的好坏。
按专用需求进行设计，由通用零件组成，按加工工件和工艺要求进行专门设计。
其主要作用是，根据被加工零件的加工要求，将动力和运动由电动机或动力部件传给各工作主轴，使主轴得到所要求的转速和转向。
多轴箱的设计主要包括多轴箱箱体的设计和传动系统的设计。
第二节本设计简介本设计来源于实际生产中的问题，当零件有多孔或者相同特征的多个部位需要加工时，如果用传统的机床逐个加工，势必会造成生产效率低下以及定位精度低的问题，这个时候，组合机床的优势就会凸现出来。
如果采用专用钻床加工，一次进刀只能加工一个孔，生产效率就会跟不上整体的节奏，而且也不容易保持三个孔之间的位置精度，如果采用留空同时加工的组合机床，情况就会大大改观，正是基于此，才提出了《基于UG的多轴箱设计及虚拟装配》的课题。
毕业设计---组合机床设计
摘要应用组合机床加工大批量零件，快捷高效，生产效率高是机械加工的发展方向。
本次毕业设计的题目是“铣变速箱体两个端面”。
本组合机床要求能实现铣两端面，能进行手动，铣削头能作10mm的微调。
在工艺制定过程中，通过批量的进行铣两端面的加工方案，并寻求最佳的工艺方案，借此说明了工艺在生产过程中的重要性。
本人的设计的主要内容是：进行了机床总体布局设计；对机床的进给和传动部分进行了设计；结合实例，介绍了夹具设计方法；通过此设计，本机床完全能满足设计要求，与传统的机床相比，本机床具有自动化程度高，生产率高，精度高等优点。
关键词：组合机床；铣削头；夹具设计；手动AbstractApplication of combined high-volume machining parts, high efficiency, high productivity is the development direction of machining. The graduation project is entitled "Crankcase front end of drill hole." The combination of milling machine tool required to achieve both ends of surface, can be manual, 10mm milling head can be fine-tuning. Making process in the process, conducted by volume ends face milling processing program, and to seek the best technology solutions, which illustrates the process in the importance of the production process. The main elements of my design are: the general layout for a machine tool design; on the machine feed and transmission parts of the design; Integration for the fixture design; With this design, this machine can meet the design requirements, and the traditional compared to the machine, this machine has high automation, high productivity and high precision.Keywords:combination tool; milling head; fixture design; Manual目录摘要 (1)Abstract (2)目录 (1)第1章绪论 (1)1.1 引言 (1)1.2毕业设计的目的 (1)1.3 组合机床概述 (1)第2章零件的分析 (7)2.1 生产类型的确定 (7)2.2 零件的作用 (7)2.3 零件的工艺分析 (7)2.4变速箱箱体加工的主要问题和工艺过程设计所应采取的相应措施 (8)2.5工艺过程设计中应考虑的主要问题 (9)2.6变速箱箱体加工定位的基准选择 (12)2.6.1粗基准的选择 (12)2.6.2精基准的选择 (12)2.7变速箱体的机械加工余量、工序尺寸及毛坯尺寸的确定 (13)第3章变速箱体材料及毛坯的确定 (15)3.1 变速箱体的材料 (15)3.2 变速箱体的毛坯 (15)第4章工艺规程设计 (16)4.1 基准的选择 (16)4.2 工艺路线的制定 (16)4.3加工设备及工艺装备的选用 (19)4.4 确定精铣箱体两端面的加工余量、切削用量及基本工时 (22)4.4.1 加工余量的确定 (22)4.4.2 切削用量的确定 (22)4.4.3 基本工时的确定 (23)4.4.4编制机床生产率计算卡 (24)第5章组合机床总体设计 (26)5.1 组合机床配置形式的选择 (26)5.2绘制机床联系尺寸图 (26)5.2.1 动力部件的选用 (26)5.2.2 装料高度的确定 (27)5.2.3 侧底座的选择 (27)5.2.4 绘制机床联系尺寸图 (28)5.3绘制铣削变速箱体两端面工序图 (28)5.4 绘制精铣变速箱体两端面加工示意图 (28)5.4.1 刀具的选择 (28)5.4.2 铣削头的选择 (29)5.4.3 对刀元件的选择 (30)5.4.4 绘制加工示意图 (31)第6章.专用夹具设计 (32)6.1 夹具概述 (32)6.1.1 夹具分类 (32)6.1.2 机床夹具的现状 (32)6.1.3现代机床夹具的发展方向 (33)6.2 夹具设计任务 (33)6.3 拟定夹具结构方案 (34)6.3.1 确定工件定位方案及设计选择定位装置 (34)6.3.2 确定工件夹紧方案及设计选择夹紧装置 (36)6.3.3 对刀装置的选择 (37)6.3.4 夹具体与铣床联接定位键的选择 (38)6.3.5 夹具体设计 (38)6.4 定位误差及夹紧力的计算 (39)6.4.1 定位误差的分析计算 (39)6.4.2 夹紧力的分析计算 (39)6.5夹具操作说明 (40)6.6绘制夹具装配图及夹具体零件图 (40)第7章总结 (41)8.参考文献 (42)致谢 (43)第1章绪论1.1 引言机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段，是企业进行生产准备，计划调度，加工操作，安全生产，技术检测和健全劳动组织的重要依据，也是企业上品种，上质量，上水平，加速产品更新，提高经济效益的技术保证。
组合机床毕业设计说明书.
目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 设计的目的 (1)1.2 设计的内容 (1)1.3 设计的要求 (1)第二章组合机床的总体设计 (2)2.1 工序图 (2)2.2 加工示意图 (2)2.3 机床尺寸联系总图 (5)第三章多轴箱的设计 (9)3.1 多轴箱的组成 (9)3.2多轴箱装配图的绘制 (9)（1）驱动轴位置的确定 (9)（2）主轴位置的的确定 (9)（3）驱动轴齿轮的确定 (9)（4）各传动轴位置的确定 (11)（5）手柄轴的安置 (11)（6）润滑油泵的安置 (11)3.3选择加工基准坐标系XOY，计算主轴、驱动轴的坐标 (11)总结 (13)参考文献（References） (14)致谢 (15)卧式双面24轴组合钻床总体设计及左主轴箱设计（双级圆锥-圆柱齿轮减速器箱体底座）专业：机械设计制造及其自动化学号：7011210138 学生姓名：徐伟龙指导老师：冯永平摘要：组合钻床是根据工件加工的需要，以通用部件为基础，配之以少量的专用部件和按工件形状与加工工艺设计的专用部件和夹具，组成的专用钻床。
组合机床同时具有生产效率高、加工精度高、配置较为灵活等优点，是机械一线生产中不可获缺的机器，也是高校大学生毕业设计研究的一个重要课题之一。
作为一名机械专业的学生，我有幸选择了这一个课题的研究，得到了这次了解组合机床的机会。
现在我就来简述这次课程设计的过程：根据零件（双级圆锥-圆柱齿轮减速器箱体底座左端面12孔）的类型和加工的要求我选择了卧式组合钻床；在动力部件选择方面，由于液压滑台导向性好、使用寿命长、液压缸活塞和后盖上分别装有双向单向阀和缓冲装置所以我选择了液压滑台；动力箱方面则采用三相异步电动机作为动力源，动力头选用了钻削头；辅助部件包括定位、夹紧、润滑、冷却、排屑以及自动线的清洗机等各种辅助装置，当然还有其他支承部件、控制部件、辅助部件等等我将在说明书中详述。
毕业论文组合机床设计
毕业设计题目:两缸柴油机机体8-M8螺纹底孔组合钻床的总体设计及主轴箱设计学科部：___________________________________专业：____________________________________班级：____________________________________学号：____________________________________学生姓名：_________________________________指导教师：_________________________________起讫日期：_________________________________中文摘要本次设计是对卧式单面8 轴组合钻床的设计，设计的内容包括组合钻床的总体设计以及多轴箱的设计。
组合钻床的总体设计主要是“三图”的设计。
三图的设计包括：被加工零件工序图、加工示意图、机床联系尺寸图。
多轴箱的设计关键是传动系统方案的确定。
再根据传动系统图确定手柄轴和油泵轴的位置安排，然后进行坐标计算，绘制多轴箱装配总图，箱体补充加工图，前盖补充加工图、最后根据上面的内容设计组合钻床。
关键子字：组合钻床、多轴箱、被加工零件工序图、加工示意图、机床联系尺寸图。
外文摘要This design is to horizontal axis combination drilling machine of single anddesign, the design of content including combination drilling machine of the overall design and the design of the spindle box. Combination drilling machine of the overall design mainly is the "three figure" design. The design of the three figure includes: processing parts process diagram, processing schemes, machine tool contact size figure. The design of the spindle box is key to the scheme determination of transmission system. Again according to the transmission system graph determine the handle axis and oil pump shaft placement, and then coordinate calculation, draw spindle box of general assembly, the casing is added processing figure, the front cover added processing diagram, according to the content of the above design combination drilling machine.Key son word : combination drilling machine, spindle box, be processing parts process diagram, processing schemes, machine tool contact size figure.、尸■、亠前言组合机床是用按系列化标准化设计的通用部件和按被加工零件的形状及加工工艺要求设计的专用部件组成的专用机床。
JX443--专用攻丝组合机床的设计毕业设计正文
目录1 绪论 (1)2 设计任务书 (2)2.1 产品用途和使用范围 (2)2.2 关于机床的主要加工功能和系统组成的建议 (2)2.3 关于总体布局的建议 (3)2.4 主要技术指标和相关重要参数 (4)2.5 主要工作原理 (4)2.6 国内外的现状和发展趋势 (4)2.7 国内外同类产品对比 (6)2.8 关于采用新技术、新结构、新材料、新工艺的建议 (6)2.9 拟采用的技术路线 (6)3 组合机床的总体设计 (7)3.1 组合机床的配置形式 (7)3.2 机床加工示意图 (10)3.3 机床的联系尺寸 (10)4 组合机床通用部件及其选用 (12)4.1 攻丝靠模装置和攻丝卡头 (12)4.2 攻丝装置及攻丝靠模头 (13)4.3 主轴箱的设计 (14)5 进给机构的设计 (18)6 电气部分设计 (19)6.1 整个机床的动作顺序 (19)6.2 电器原理图 (19)总结 (22)致谢 (23)参考文献 (24)附录1 (26)附录2 (28)吉林大学本科毕业设计1 绪论机械工业是重要的基础工业，是国民经济发展的先导部门。
历史的实践一再证明：先进的技术装备与先进的制造技术在国民经济发展中，起着何等重要的作用；而先进的装备与先进的制造技术则是由先进的机械工业来提供的。
马克思讲得何等的深刻：“大工业必须掌握它特有的生产资料，即机器的本身，必须用机器生产机器，这样，大工业才建立起与自己适应的技术基础，才得以自立。
”过去是这样，现在是这样，将来也还是这样。
当然，由于现代科学技术的迅猛发展，特别是由于微电子技术、电子计算机技术的迅猛发展，机械工业已发生了而且还在继续发生极为深刻的变化：机械技术与微电子技术的紧密结合，特别是与微计算机技术的紧密结合，现代机械技术所拥有的技术较以往远为高，远为新，远为广，远为复杂而先进；机电一体化技术与产品是十分突出的表现之一。
这一深刻的变化反映在：机械工程、机械工业的面貌与内容方面发生了根本性的变化。
机械机床毕业设计221组合机床设计毕业设计说明书
毕业设计说明书卧式组合机床设计系部：机械系学生姓名：指导教师：职称副教授专业：机械设计制造及其自动化班级：机本完成时间：5月25在组合机床的设计中，主轴箱加工工艺是关键。
“三图一卡”包括加工零件工序图,加工示意图, 机床总图,生产效率计算卡。
其中加工零件工序图是表示一台组合机床对被加工零件应完成的工艺内容的示意图。
它包括加工部位尺寸精度,表面粗糙度及技术要求等内容。
加工示意图表明被加工零件在机床的加工过程,刀具,辅具的位置状况,工件与夹具,刀具等机床各零部件间的位置关系，以及机床的工作行程和工作循环等。
机床总图表示机床各组成部件相互配合关系及各零件、部件、标准件、通用件等名称、代号、数量及运动关系。
以及检验各部件的相对位置及尺寸之间联系是否满足加工要求，通用部件是否合适等内容。
关键词：组合机床、主轴箱、“三图一卡”In transfer and unit machine design, the head stock processing craft is a key. "A three charts card" including processing components working procedure chart, processing schematic drawing，engine bed assembly drawing, production efficiency computation card. Processing components working procedure chart is expressed a aggre gate machine-tool to is processed the craft content schematic drawing which the components should complete. It including processing spot sizeprecision, content and so on surface roughness and specification. The processing schematic drawing indicated is processed the components in the engine bed processing process, the cutting tool, auxiliary position condition, work piece and jig, position relations engine bed various spare parts and so on between cutting tool, as well as engine bed power stroke and operating cycle and so on. The engine bed assembly drawing expressed the engine bed each composition part mutually coordinates the relations and various components, the part, the standard letter, General Work piece and so on the name, the code number, the quantity and the movement relations. Examines various parts between the relative position and the size relates whether satisfies the processing request, the general part is whether appropriate and so on the content.Key words: transfer；unit machine Head stock；"a three charts card"目录1组合机床设计内容 (1)1.1 组合机床的特点: (1)1 主要用于箱体其零件和杂件的孔面加工。
毕业设计：组合机床的设计说明书
摘要组合机床是以通用部件为基础，配以工件特定外形和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。
它一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。
由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。
因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。
本课题是针对汽车减速器壳体侧端面上6×Φ8孔钻削这一特定工序而设计的一台专用卧式组合机床。
本设计中，在充分数据计算的基础上对标准通用零件做了仔细选择。
并依据被加工零件的结构特点、加工部位的尺寸精度、表面粗糙度要求，以及定位夹紧方式、工艺方法和加工过程所采用的刀具、生产率、切削用量情况等，设计了结构合理的多轴箱。
关键词：组合机床、多轴箱、工艺流程、生产率ABSTRACTWith the general components as the basic structure,the combined machine tool is a kind of semi-automatic or automatic specific machine composed by the specific components and clamps for the specific workpiece shape and processing technology design. It generally applies stamulous processing from the aspects of multi-axis, multi-cutter, multi-procedure, multi-surface or multi-station so that the production efficiency is several times and even more higher than the general machine tool. Owing to the standardization and serialization of the general components, the configuration can be made flexibly to shorten the circle of design and manufacture. Therefore, with the advantages of low cost and high efficiency, the combined machine tool is applied to the production in a large quantity and to form the automatic production line.On the specific procedure of 6×Φ8 hole drilling of the auto s peed reducer shell side-end, the horizontal combined machine tool is designed specifically.On the basis of the complete data calculation, the standard general parts is chosen. The multi-axis box with reasonable structure is designed based on the structural features of the processed parts, the dimension precision of the processing sites, the surface roughness, the locating and clamping ways, the technological approach as well as the cutter, production efficiency, cutting parameter in the manufacturing process.Keyword:Combined machine tool, production efficiency, clamp, multi-axis开题报告一、课题介绍本课题是针对汽车减速器壳体侧端面上6个孔钻削这一特定工序而设计的一台专用卧式组合机床。
钻孔组合机床毕业设计
钻孔组合机床毕业设计钻孔组合机床毕业设计随着工业的发展和技术的进步，机械制造行业对于高效、精确的加工设备的需求也越来越大。
而钻孔组合机床作为一种多功能的加工设备，具备钻孔、铣削、镗孔等多种功能，被广泛应用于各个领域。
本文将围绕钻孔组合机床的毕业设计展开讨论，探讨其设计要点、应用领域以及未来发展趋势。
一、设计要点在进行钻孔组合机床的毕业设计时，需要考虑以下几个要点。
1. 结构设计：钻孔组合机床的结构设计是整个设计的基础，需要考虑到机床的稳定性、刚性以及加工精度。
合理的结构设计可以提高机床的工作效率和精度，同时降低故障率。
2. 控制系统：钻孔组合机床的控制系统是保证机床正常运行的核心部分。
在设计控制系统时，需要考虑到机床的自动化程度、操作简便性以及安全性。
合理的控制系统设计可以提高机床的生产效率和操作便捷性。
3. 刀具选择：钻孔组合机床的刀具选择直接影响到加工的效果和质量。
在设计中，需要根据不同的加工需求选择合适的刀具类型和规格，以提高加工效率和加工质量。
4. 动力系统：钻孔组合机床的动力系统是保证机床正常工作的关键。
在设计动力系统时，需要考虑到机床的功率、转速和扭矩等参数，以满足不同加工需求的要求。
二、应用领域钻孔组合机床具有多种功能，广泛应用于各个领域。
1. 机械制造：钻孔组合机床在机械制造行业中被广泛应用于各种零部件的加工。
通过钻孔、铣削、镗孔等多种功能的组合使用，可以实现复杂零部件的加工，提高生产效率和加工精度。
2. 汽车制造：钻孔组合机床在汽车制造行业中的应用也非常广泛。
通过钻孔组合机床可以加工汽车发动机的缸体、曲轴、连杆等零部件，提高汽车的性能和质量。
3. 航空航天：在航空航天领域，钻孔组合机床被广泛应用于飞机发动机、机翼等零部件的加工。
通过钻孔组合机床可以实现复杂结构的加工，提高飞机的性能和安全性。
4. 电子制造：在电子制造行业中，钻孔组合机床被用于加工电子元件的外壳和连接孔。
通过钻孔组合机床可以实现高精度的加工，提高电子产品的质量和可靠性。
