电工钢织构及织构与磁性能的关系
电工钢织构及织构及磁性能的关系彭彭(沈阳化工大学机械工程学院，辽宁沈阳 110142)1.2.1 电工钢织构电工钢在加工过程中(热轧、冷轧) 可滑移面为{110}、{112}和{123}, 滑移方向都为原子最密排的< 111> 方向。
以任何一个< 111> 为晶轴的晶面都可能是滑移面, 都会产生交叉滑移, 特别是硅钢更容易产生交叉滑移。
多晶体在滑移(塑性变形) 时, 不仅在每个晶粒内产生变形, 而且晶粒间还要变形。
由于金属整体变形的连续性, 相邻晶粒间产生了相互牵制又彼此促进的协同动作, 因而会出现力偶, 造成晶粒间的相对转动。
晶粒相对转动的结果可促使原来位向不适合变形的晶粒开始变形, 或促使原来已变形的晶粒继续变形。
但每个晶粒的转动必然会受到其周围晶粒的影响, 及此同时所产生的滑移系也有朝着作用力轴的方向作定向旋转的趋势。
当所承受的变形程度很大时, 大多数晶粒的某个滑移系最终都将转至同一方向或接近一致的方向, 其结果是使原来位向极其紊乱的晶粒出现有序化, 并有严格的位向关系。
电工钢经过塑性变形后, 处于高温状态下。
由于原子扩散能力加强, 发生再结晶, 即以新的等轴晶粒代替旧的变形晶粒。
通常, 再结晶后的新晶粒仍具有择优取向, 这种再结晶后的择优取向往往及形变的择优取向具有一定的取向关系。
在电工钢的成品生产工序中, 为了得到完善的退火织构, 工业上常常采用大压下量冷轧和高温长时间退火的办法。
前者是为了得到很完善的冷变形织构, 后者是使某种有利位向的晶粒充分长大, 从而形成稳定、完善的退火织构。
形成织构的特点是(100) 或(110) 面平行轧面, [ 001 ]方向平行于轧向, 称为立方织构或高斯织构。
1.2.2 无取向电工钢织构对磁感应强度的影响织构是影响电工钢磁感应强度B25和B50的主要因素之一, 理想的晶体织构为(100) [ uvw ]面织构, 因为它是各向同性而且难磁化方向[ 111 ]不在轧面上(及取向硅钢不同, 取向硅钢的磁感应强度只及(110) [001 ]晶粒取向度或(110) [001 ]位向偏离角有关)。
为改善电工钢的磁性能, 在生产过程中, 从热轧工序开始, 控制有利织构的形成是主要的技术手段之一。
在实际生产控制过程中不可能得到这种单一的面织构, 一般存在有(100) [ 011 ]、(111) [ 112 ]、(110) [ 001 ]和(112) [ 011 ]等织构组分, 其中(100) 组分织构度只占约20% , 基本属于无取向混乱织构, 也就是磁各向同性。
由理论公式推导的结论为: 按[100 ]和[111 ]单晶体的B25值计算出的理想(100) [uvw ]面织构具有最高的B25值,比各向同性状态约高0.116T ( 10% ) , 而（111)[ uvw ]和(110) [ uvw ]织构的B25值比各向同性状态分别低0.111T (7% ) 和0.104T (2% )。
1.2.3 无取向电工钢织构对铁损的影响影响Ph (铁损) 的因素也就是阻碍畴壁移动的主要因素, 分别为晶体织构、杂质、夹杂物、内应力、晶粒尺寸、钢板厚度、钢板表面状态和主要化学成分。
无取向电工钢(100) 面织构高, Ph 和P15 降低, 因为在(100) 晶面上有两个易磁化的<001>轴; 其次是(110) 面织构, 在此晶面上有一个<001> 轴。
具有(111) 面织构的较高P15, 因为在此晶面上没有<001> 轴, 具有(112) 面织构的P15最高,因为在此晶面上有难磁化的< 111> 轴。
1.3 热轧条件对无取向电工钢轧件织构形成的影响对电工钢织构的形成, 并对电工钢的最终铁磁性能起重要作用的基本组织参数是在轧件的热轧过程中形成的。
对有取向和无取向电工钢来说都是如此, 即其全部生产工艺操作过程中, 对其组织和织构的影响是在热轧件原始组织的演变过程中形成的。
国外电工钢科研机构对此做了专门的研究。
研究了在2000mm 宽带连轧机和1200mm 可逆轧机等精轧机架上进行轧制时, 轧制温度、速度以及变形量和变形次数等工艺参数对热轧带钢组织和织构的形成所产生的影响, 以及电工钢热轧板沿带材厚度方向其织构的形成特点。
测试方法: 用X 射线织构分析方法, 根据反极图从表面到中心逐层对织构进行了测定研究, 用机械方法剥去试样表层并对表面进行腐蚀以消除加工硬化层, 根据极点密度最大的8个晶面族{ 200}、{112}、{220}、{310}、{222}、{321}、{420}和{332}的积分强度线, 用钼辐射线测定了织构。
分析表明, 在热轧件的中心层内通常发生回复过程, 这一层织构具有形成强烈{200}<uvw > 择优取向以及弱的{112}< uvw > 和{222}< uvw > 择优取向的特点; 组织和织构沿厚度方向所出现的差别是由轧制温度—速度参数以及压下量的不同所引起的(连轧机精轧末架压下率为12% , 机架间通过时间为0.19s)。
由于变形速度高,动态再结晶所需临界变形率至少要减小1/3 , 因此在带材表层发生局部的集合再结晶, 这一点可由织构中出现具有{220}< uvw > 择优取向的粗大晶粒得以证实。
无取向电工钢中心层{200}< uvw >和{222}< uvw > 变形织构的择优取向在数量上大于取向电工钢, 这是由于终轧温度相差40～80℃造成的(取向硅钢T 终= 910～930℃)。
以上试样通过冷轧及最终织构测定及及成品磁性的对照分析, 进一步认证了热轧板材厚度方向形成的织构将对随后的全部生产工艺操作中织构的形成产生重要影响。
1.4 冷轧条件对无取向电工钢再结晶织构的影响无取向电工钢的磁性主要取决于它的织构。
为改善磁性, 必须提高{100}或{110}织构的强度和降低{111}织构强度。
{100}或{110}由带钢平面上易磁<100> 位向构成, 而{111}由其平面附近的难磁化< 111> 位向构成。
1.4.1 冷轧压下率对无取向电工钢织构的影响为降低工序成本, 提高产量, 大多数生产厂均采用一次冷轧法生产中、低牌号冷轧电工钢。
一次冷轧法要求大压下率(≥75% ) 来保证{100}< 011> 组分进一步增高, 使磁性能提高。
根据取向分布函数(ODF) 定量计算, 电工钢冷轧织构基本分为两类纤维织构, 即<111> 轴近似平行于法向(A 类或称C纤维织构) 和<110>轴平行于轧向并在(100) [ 011 ]位向附近漫散(B类或称A纤维织构)。
主要低指数组分为: {111}<112> 、{111}< 110> 、{112} < 110> 和{001} <110> 。
也就是说, 一类组分为< 110> 平行于轧向, (001)～(112) 平行于轧面; 另一类为{111}平行于轧面, 而< 110> ～< 112> 平行于轧向。
在冷轧板微观结构分析中, 压下率> 60%时,冷轧时微观带及轧向的偏离角逐渐减少, 直到及轧向近似平行, 其{211}< 011> 组分逐渐加强。
压下率为90% 时, 冷轧时微{211}< 011> 位向是冷轧织构中最强组分, 微观带边界已不是{110}面, 即已形成明显的切变带。
经压下率为50%～90% 的冷轧时都存在A 和B 类两类纤维织构组分。
压下率≤60% 时, 冷轧时发生铅笔式的滑动, 依靠等量的{110}<111> 和{211}< 110>滑移系统而发展成 A 类织构组分, 但有些偏离。
压下率> 60%时, 冷轧时{211}< 111> 滑移系统起重要作用, 使{111}< 121> 附近位向分解, 并加强了{211}< 111> 滑移系统, 因此{211}< 011> 和{ 100}< 011> 组分进一步提高, 而{111}< 112>强度保持不变。
随形变量增加, {100}< 011> 组分加强, 并绕< 011> 轧向漫散而形成 B 类纤维织构, 漫散角度可达60°, 这包括了{111}< 011> 位向;A 类纤维织构随形变量增高而单调地增高, 但分布不均匀。
1.4.2 冷轧再结晶织构电工钢冷轧后各位向组分的储能不同, 从大到小的顺序为: {110}> {111}> {112}> {100}, 因此退火时{110}< 001> 晶粒首先回复和再结晶。
最终在初次再结晶基体中{110}< 001> 晶粒半径比基体平均半径更大些。
{100}< 011> 晶粒最易滑移, 位错密度低, 储能低, 所以最难再结晶。
{111}< 112> 晶粒介于两者之间。
再结晶织构是由几个织构组分组成的。
在正常晶粒长大时会加强某些组分, 而使另外的组分减弱。
这取决于那些位向晶粒具有更有利于吞并其它位向晶粒而长大的条件, 这些条件就是晶粒尺寸或晶界曲率等。
再结晶织构及冷轧织构相比,退火后< 110> B 类纤维织构减弱, 特别是{100}附近的组分减弱。
< 111> A 类纤维织构也有一定的变化(原因如上述)。
经压下率为50% 的冷轧(全工艺为二次中等压下率冷轧) 和在铁素体相区退火再结晶后, 形成以{110}< 001> 为主, {111}< 011> 为次和其它组分的再结晶织构, 因为{110}晶粒的储能又高于{ 111}晶粒。
如果冷轧前原始晶粒粗大, {110}<001 > 组分更强。
因为{110} < 001 > 晶粒是在{ 111}< 112> 形变晶粒中的切变带内生核而成的。
原始晶粒大可产生更多的切变带, {110}< 001> 晶核数量增多。
经压下率为70% 的冷轧(为一次冷轧生产工艺) 退火后, {110}< 001> 组分减弱, {111}< 011> 组分加强, 同时形成{111}< 112> 组分, 即形成< 111> 平行于法向漫散的近似完善的A 类纤维织构。
再结晶织构组分为{111}< 011> 、{111}<321> 、{111}< 211> 和{211}< 011> , 压下率再增高, {111}< 011> 组分减弱, 而{111}< 112> 组分更强({100}及{110}所占比例未见相关介绍, 生产中≥75% 压下率冷轧生产织构分析仍为空白,有待进一步研究)。
Al对Fe-0.6%Si无取向电工钢的织构及磁性能的影响机制探讨
配合 Ｓ 来 降 低 铁损 ， 在 降 低 钢 的 铁 损 的 同 时 ， ｉ 但 Ａｌ
的添加 也会 降低 其 磁 感 应 强 度 。 因此 ， 何 获 得 既 如 能 降低 铁损 又不 致 降低 磁感 的效 果 ， 直 是 人 们 致 一 力解 决 的一 个 难题 。业 已弄 清 ， 降低 电工 钢 铁 损 Ａｌ 的原 因是增 加 钢 的 电 阻率 ， 电 阻率 与 涡 流 损 耗 成 而 反 比［ ； 降低 硅 钢感 应强 度 的一 个 原 因是 降 低 其 １ Ａ１ 密度 ， 影 响 电工 钢 的 磁感 应 强 度 的 主要 因 素是 织 而 构 。利 用 Ｘ一射 线 衍 射 峰 形 分 析 和 织 构 分 析 技 术 ， 研究 Ａ１ Ｆ 一０ ６ Ｓ 无 取 向 电工 钢 的 微 结 构 的 对 ｅ ． ｉ 影 响和微 结 构 对织 构 及 磁 性 能 的影 响 ， 讨 其 对 电 探
作 者 简 介 ： 长 一 （９ ９ ）男 ， 李 １ ４ ￣ ， 教授 级 高级 工 程 师 ． － ｉ ｌ ｈ ｎ ｙｚ ｂ ｙ ｈ ｏ ｔ ｍ． ｎ Ｅ ｍａｌ ｉ ａ ｇ ｉ ＠ ａ ｏ ． ｏ ｃ ：ｃ ｘ
第２ 卷 第 １ ２ 期
２ｌ ０ ｕ年 ３月
武 汉 工 程 职 业 技 术学 院 学报
Ｊ ＵＩｌ ｌ Ｏ ｌａ ｏｆＷ ｕ ｎ Ｅｎ ｉ ｅ ｒ ｎ ｎｓ ｉｕｔ ｈａ ｇ ｎ ｅ ｉ ｇ Ｉ ｔｔ ｅ
ＶＯ Ｏ ｌ ２２ Ｎ
Ｍ ａｃ ｒ ｈ ２０“
Ａｌ Ｆ 一０ ６ Ｓ 无 取 向 电 工 钢 的织 构 对 ｅ ． ｉ 及 磁 性 能 的 影 响 机 制 探 讨
加 了冷 轧 晶粒 的点 阵畸 变 ， 降低 了有 利 织 构 组 分 的 相 对 点 阵畸 变储 能 和 ７ 纤 维 织构 （ ｌ １ ／ 一 ＜ １＞ ／ ＮＤ 的 密度 ， ） 导致 成 品 中的有 利织 构 组分 减 少 ， 性 降低 。延 长退 火保 温 时 间是 改善 添加 ０ ３ Ａｌ 磁 ．
金属冶炼中的金属磁性与电磁性能
熔炼气氛，如真空、惰性气体或氧化性气氛，对金属的电磁性能也有影响。在真空或惰性气氛中熔炼可以减少杂 质和氧化物的形成，从而提高金属的纯度和电磁性能。
铸造工艺对电磁性能的影响
冷却速度
铸造过程中金属的冷却速度对其晶体 结构和相变有重要影响。快速冷却可 能导致金属产生淬火效应，影响其磁 性和导电性能。
金属磁性与电磁性能在其他领域的应用
医学成像
利用磁共振成像技术，对生物体 内的金属进行检测和诊断。
航空航天
利用金属的磁性和电磁性能，制造 高性能的航空航天材料和部件。
能源领域
利用金属的磁性和电磁性能，开发 高效能、环保的能源技术和设备， 如磁流体发电、超导输电等。
感谢您的观看
THANKS
磁力驱动泵
利用磁性原理驱动泵的运 转，具有无接触、无摩擦 、低能耗等优点。
金属电磁性能在电子工业中的应用
电磁感应加热
利用电磁感应原理对金属进行快速加热，广泛应 用于金属熔炼、连铸、轧制等领域。
电磁屏蔽
利用金属的电磁性能，对电磁波进行吸收、反射 和折射，以保护电子设备和信号不受干扰。
电磁检测
利用金属的电磁性能，对金属制品进行无损检测 和探伤，确保产品质量和安全。
电磁波反射
金属对电磁波的反射能力与其表面状况和电磁波的波长有关。光滑金属表面可 以反射大部分入射的电磁波，而粗糙表面则反射较少。不同频率的电磁波在金 属表面的反射系数不同，高频电磁波更容易被反射。
金属的电磁波传播特性
电磁波在金属中的传播速度
电磁波在金属中的传播速度小于其在真空中的传播速度，且随着金属的电导率和磁导率的增加而减小 。
合金元素
铸造过程中加入的合金元素可以改变 金属的电磁性能。通过调整合金元素 的种类和含量，可以优化金属的电磁 性能，如提高导电性或改变磁性。
电工钢织构及织构与磁性能的关系
电工钢织构及织构与磁性能的关系彭彭(沈阳化工大学机械工程学院，辽宁沈阳110142)1.2.1 电工钢织构电工钢在加工过程中(热轧、冷轧) 可滑移面为{110}、{112}和{123}, 滑移方向都为原子最密排的< 111> 方向。
以任何一个< 111> 为晶轴的晶面都可能是滑移面, 都会产生交叉滑移, 特别是硅钢更容易产生交叉滑移。
多晶体在滑移(塑性变形) 时, 不仅在每个晶粒内产生变形, 而且晶粒间还要变形。
由于金属整体变形的连续性, 相邻晶粒间产生了相互牵制又彼此促进的协同动作, 因而会出现力偶, 造成晶粒间的相对转动。
晶粒相对转动的结果可促使原来位向不适合变形的晶粒开始变形, 或促使原来已变形的晶粒继续变形。
但每个晶粒的转动必然会受到其周围晶粒的影响, 与此同时所产生的滑移系也有朝着作用力轴的方向作定向旋转的趋势。
当所承受的变形程度很大时, 大多数晶粒的某个滑移系最终都将转至同一方向或接近一致的方向, 其结果是使原来位向极其紊乱的晶粒出现有序化, 并有严格的位向关系。
电工钢经过塑性变形后, 处于高温状态下。
由于原子扩散能力加强, 发生再结晶, 即以新的等轴晶粒代替旧的变形晶粒。
通常, 再结晶后的新晶粒仍具有择优取向, 这种再结晶后的择优取向往往与形变的择优取向具有一定的取向关系。
在电工钢的成品生产工序中, 为了得到完善的退火织构, 工业上常常采用大压下量冷轧和高温长时间退火的办法。
前者是为了得到很完善的冷变形织构, 后者是使某种有利位向的晶粒充分长大, 从而形成稳定、完善的退火织构。
形成织构的特点是(100) 或(110) 面平行轧面, [ 001 ]方向平行于轧向, 称为立方织构或高斯织构。
1.2.2 无取向电工钢织构对磁感应强度的影响织构是影响电工钢磁感应强度B25和B50的主要因素之一, 理想的晶体织构为(100) [ uvw ]面织构, 因为它是各向同性而且难磁化方向[ 111 ]不在轧面上(与取向硅钢不同, 取向硅钢的磁感应强度只与(110) [001 ]晶粒取向度或(110) [001 ]位向偏离角有关)。

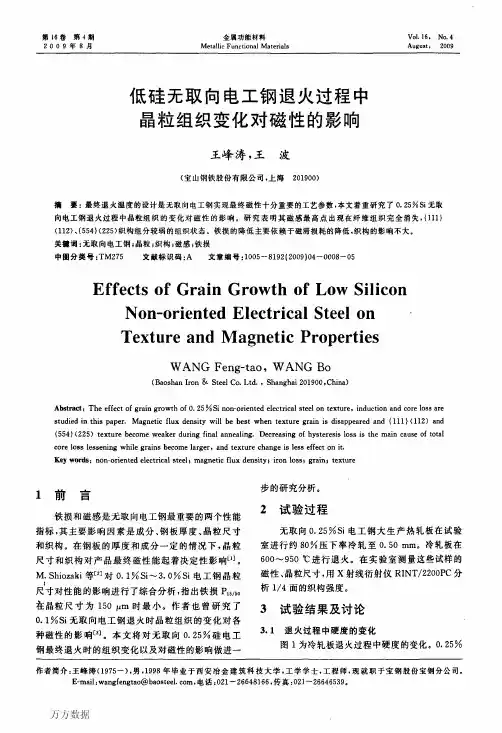

2退火过程中晶粒组织变化对磁性的影响
