大气压和静压
静压单位
1、静压单位
N：Newton，1n=0.101097Kgf
Pa：Pascal，Pa=N/m^2
mmAq：Aq=Aqua(水柱)简称
mmAq又称mmH2O；1mmAq=1Kg/m^2
atm：大气压；一大气压等于在0℃干燥状态下760mmHg的压力。
因水银重量是水的13.5947倍，所以一大气压又等于10332mmH2O的压力
bar：1 bar=0.00001Pa=10-5Pa
2、静压表
3、空气量
送风机单位时间吸入的空气流量称为空气量(Air volume，Air quantity)，通常以
Q(m*3/min)为气体量在吸入空气时特称为空气量，风扇的场合又称风量。
(Capacity) 气体依其压力、温度而改变体积，所以提到吐出空气量时，一定要记该场所的压力和温度，故称吸入空气量。
4、标准状态空气：
温度20°C、大气压760mmHg，湿度65%的潮湿空气为标准空气，此时单位体积空气的重量(又称比重量)为L2Kg/m*3
5、基准状态空气：
温度O°C、大气压760mmHg、湿度0%的潮湿空气为标准空气，此时单位体积空气的重量(又称比重量)为1.293Kg/m*3。
以Nm*3/min表示。

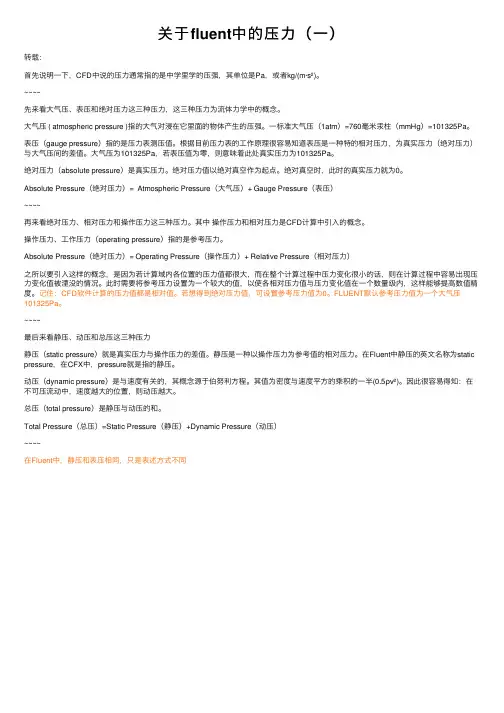

关于fluent中的压力（一）
关于fluent中的压⼒（⼀）转载：⾸先说明⼀下，CFD中说的压⼒通常指的是中学⾥学的压强，其单位是Pa，或者kg/(m·s²)。
~~~~先来看⼤⽓压、表压和绝对压⼒这三种压⼒，这三种压⼒为流体⼒学中的概念。
⼤⽓压 ( atmospheric pressure )指的⼤⽓对浸在它⾥⾯的物体产⽣的压强。
⼀标准⼤⽓压（1atm）=760毫⽶汞柱（mmHg）=101325Pa。
表压（gauge pressure）指的是压⼒表测压值。
根据⽬前压⼒表的⼯作原理很容易知道表压是⼀种特的相对压⼒，为真实压⼒（绝对压⼒）与⼤⽓压间的差值。
⼤⽓压为101325Pa，若表压值为零，则意味着此处真实压⼒为101325Pa。
绝对压⼒（absolute pressure）是真实压⼒。
绝对压⼒值以绝对真空作为起点。
绝对真空时，此时的真实压⼒就为0。
Absolute Pressure（绝对压⼒）= Atmospheric Pressure（⼤⽓压）+ Gauge Pressure（表压）~~~~再来看绝对压⼒、相对压⼒和操作压⼒这三种压⼒。
其中操作压⼒和相对压⼒是CFD计算中引⼊的概念。
操作压⼒、⼯作压⼒（operating pressure）指的是参考压⼒。
Absolute Pressure（绝对压⼒）= Operating Pressure（操作压⼒）+ Relative Pressure（相对压⼒）之所以要引⼊这样的概念，是因为若计算域内各位置的压⼒值都很⼤，⽽在整个计算过程中压⼒变化很⼩的话，则在计算过程中容易出现压⼒变化值被湮没的情况。
此时需要将参考压⼒设置为⼀个较⼤的值，以使各相对压⼒值与压⼒变化值在⼀个数量级内，这样能够提⾼数值精度。
记住：CFD软件计算的压⼒值都是相对值。
若想得到绝对压⼒值，可设置参考压⼒值为0。
FLUENT默认参考压⼒值为⼀个⼤⽓压101325Pa。
~~~~最后来看静压、动压和总压这三种压⼒静压（static pressure）就是真实压⼒与操作压⼒的差值。
流体压力的测量
流体压力的测量
1.静压定义：静压即气流中某一点的或充满气体的空间某点的绝对压力与大
气压力之压差。
该点的压力高于大气压时为正值，低于环境大气压时则为负值。
它同样作用于各个方向，与速度无关，是气流中潜能的量度。
2.动压（亦称速度压）定义：动压是将气体从零速度加速至某·速度所需的
压力，与气流动能成正比。
动压只作用于气流方向，并且永远是正值。
其计算公式为：VP=(V/1.3)2，式中V=速度，m/s。
3.全压定义：它是静压与动压之代数和，它是气流中所存在的全部能址的斌
度。
如下图6.3-1所示。
其计算公式为：TP=SP+VP,TP-全压，Pa；SP-静压，Pa；VP一动压，Pa；
4.风机全压定义：风机出口平均全压与风机进口平均全压之代数差．它足风
机对仪体施加的总机械能的量度，其测量方法详见下图6.3-2。
声压：静压（大气压）同声场中某一点上的压力之间的差值
声压：静压（大气压）同声场中某一点上的压力之间的差值一.基本概念声压:静压(大气压)同声场中某一点上的压力之间的差值。
单位为“帕”声强:瞬时声能通量的平均值。
单位“瓦/平方米”,声能正比于幅度的平方。
响度:对声强的主观感受程度。
人耳对响度的感受大致同声强的变化的对数成比例。
人耳对频率音调的感受也是对数比例的响度是客观在主观的反应,是物理现象与生理现象的综合效应,与声压,频率和声波波形都有关系。
单位为“phon”声级:(电平)指用对数单位(分贝)表示的声信号或电信号的大小分贝:声级(电平)的相对对数单位。
dB音圈的阻抗模量:4 8 16 32欧额定功率:能够加到扬声器上的最大电功率,受到谐波系数不能超过规定的标准的限制 THD《5%-10%最大功率:指扬声器在极短时间里能承受的不致于损坏的最大值。
在0.1或0.01秒更短的时间可以加更大的功率(通常为最大功率的2倍,额定功率的4倍) 截顶的信号,容易烧speaker灵敏度:扬声器在额定功率值能放出声音的响度扬声器效率:100dB 10% 90dB 2%动态范围:变量最大值与最小值的比值,单位“dB”交响乐的动态范围可达70dB.几十万到上百万倍声音的特性:音调,音量,音色自然声音的重要特性,谐波:悦耳的声音都不是单一的频率,具有丰富的频率分量。
为什么失真总是很有规律地表现为谐波分量?任何乐器只能产生建立驻波频率振动的声音Midi与和弦:手机16和弦,64和弦的概念,Midi的原理与声音特点声音范围女声基音:200-1300Hz泛音:8K男生基音:70-700Hz 泛音:5K语音与乐音的各自特点听力范围身强力壮的人:20-20K 狗:30K波动理论声波:横波,行波,驻波,干涉,声波管,分布参数,多普勒效应…电波:横波,行波,驻波,干涉,波导,分布参数,多普勒效应…二.扬声器与音箱设计扬声器的相关理论:Fp1/2pi√MC M活动系统的质量 C活动系统的顺性(米/牛顿) 扬声器的阻尼: 电阻尼,机械阻尼,声阻尼阻尼不好会产生“促音”Speaker功率如何计算?RMS peak peak-peak 有效值峰-峰值/2√2 5cm 100dB、10cm 110dB是个什么概念? 声压计还是声级计? 如何借用人耳本身的听力特性,增大speaker 音量?声功率有10dB的变化,听众感觉到的响度变化是两倍。
静压定义
样本上所提供的机外余压一般是考虑机组本身的压力损失后所能提供的全压，
样本除了提供机外静压值外，一定会提供机外余压值，
反倒是机外静压并不一定都有。
关于机外余压到底是机外全压还是机外静压？是机外全压。
写机外静压是测试时通常把动压看为0。 可见，机外余压的概念并非一个标准性概念，但必然是考虑机组本身的压力损失后所能提供的全压
…………………………………………………………………………………………………
※二
静压是由于分子运动力产生的对壁面的压能，在流场内各点大小都一致；动压是因为流体动量形成的压能，仅在迎着来流方向存在。这是一对理论范畴。全压是静压和动压的总和，反应了流体的做功能力水平。在流体流动过程中，扣除阻力损失后，静压和动压会相互转化。并不是不变的。
b. 动压(Pb)
指空气流动时产生的压力，只要风管内空气流动就具有一定的动压。
动压是单位体积气体所具有的动能，也是一种力，它的表现是使管内气体改变速度，动压只作用在气体的流动方向恒为正值。
c. 全压(Pq)
全压是静压和动压的代数和： Pq＝Pi十Pb 全压代表单位气体所具有的总能量。若以大气压为计算的起点，它可以是正值，亦可以是负值。
b. 动压(Pb)
指空气流动时产生的压力，只要风管内空气流动就具有一定的动压，其值永远是正的。
c. 全压(Pq) 全压是静压和动压的代数和： Pq＝Pi十Pb 全压代表 l m3气体所具有的总能量。若以大气压为计算的起点，它可以是正值，亦可以是负值。
机外余压的概念一般来自厂商样本
空调机组或新风机组常将风机装在最后，风机出口风速高，动压高，静压小，工程中常在出口处加装消声静压箱，降低动压，增加静压，同时起均流、消声作用。

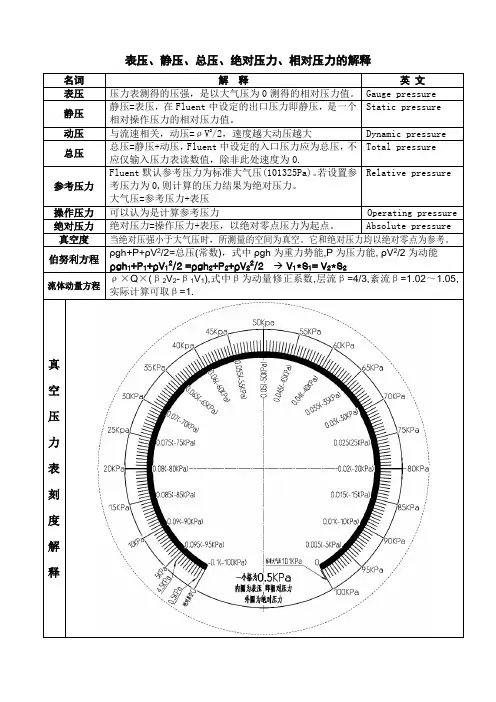

关于表压静压总压绝对压力相对压力
表压、静压、总压、绝对压力、相对压力的解释
名词解释英文
表压压力表测得的压强，是以大气压为0测得的相对压力值。
Gauge pressure
静压静压=表压，在Fluent中设定的出口压力即静压，是一个
相对操作压力的相对压力值。
Static pressure
动压与流速相关，动压=ρV2/2，速度越大动压越大Dynamic pressure
总压总压=静压+动压，Fluent中设定的入口压力应为总压，不
应仅输入压力表读数值，除非此处速度为0.
Total pressure
参考压力Fluent默认参考压力为标准大气压(101325Pa)。
若设置参
考压力为0,则计算的压力结果为绝对压力。
大气压=参考压力+表压
Relative pressure
操作压力可以认为是计算参考压力Operating pressure 绝对压力绝对压力=操作压力+表压，以绝对零点压力为起点。
Absolute pressure 真空度当绝对压强小于大气压时，所测量的空间为真空。
它和绝对压力均以绝对零点为参考。
伯努利方程ρgh+P+ρV2/2=总压(常数)，式中ρgh为重力势能,P为压力能, ρV2/2为动能ρgh1+P1+ρV12/2 =ρgh2+P2+ρV22/2 V1*S1= V2*S2
流体动量方程ρ×Q×(β2V2-β1V1),式中β为动量修正系数,层流β=4/3,紊流β=1.02～1.05,实际计算可取β=1.
真空压力表刻度解释。
废气监测中全压、静压、动压的关系
大气压是什么定义：大气会从各个方向对处于其中的物体产生压强，大气压强简称为大气压。
（这里的大气压在日常废气监测中我们需要使用计量单位检定校准过的空盒气压表对我们的烟尘测试仪进行压力核对以及校准（如何让校准后续内容会说），在每个地方不同的海波跟温度都会有一个属于当时的大气压，所以我们需要进行确认。
）全压是什么定义：全压是指平行于风流，正对气流方向测得的压力；通俗来说：全压是气体在管道中流动时具有的总能量，是静压和动压的代数和，有正、负之分；只要你有一个完整的管路风机系统就会有一个属于他自己的全压。
（这里大家都一个误区，相信平时大家进行监测的时候一直都听前辈或者同行们说的是连接动静压管，然后在测量过程中都以为皮托管正对气流的是动压；其实是全压。
）静压是什么定义：由于空气分子不规则运动而撞击于管壁上产生的压力称为静压，一般我们都是说的相对静压，也就是以大气压力为零点的静压称为相对静压。
静压高于大气压时为正值，低于大气压时为负值。
动压是什么定义：流体在流动过程中受阻时，由于动能转变为压力能而引起的超过流体静压力部分的压力。
通俗来说：是指单位体积气体所具有的动能，是使气体流动的压力，恒为正值；我们日常监测的时候动压永远只可能是正值，有流速必然会有动压。
他们三者到底什么关系呢这就是全压、静压、动压三者的数量级关系；Ps静压，Pt全压，Pd动压（单位Pa），K皮托管系数（一般取值0.84）通常在风机前管道：静压负、动压为正、全压有正、负；处理前采样口在风机后管道：静压正、动压为正、全压为正；处理后采样口注意事项一般情况的静压、动压、全压都是上面所讲的规律和关系；也有特殊情况，在处理前采样口直管段比较短小并且后面紧接着就是一个弯道，在气流撞击回流作用下静压正、动压正、全压正；在处理后采样口若风机后的管道连接较高的烟囱，在热压作用下，静压负、动压正、全压是正或负。
静压、动压以及总压
静压、动压以及总压对于常常听说的几个压力，在普通场合只需要有一个基本概念，但是对了要应用的时候经常会想不起来具体的概念。
西方就来说说静压、动压以及总压的定义。
以及管道中常见的几部分阻力计算。
静压(Pi)由于空气分子不规则运动而撞击于管壁上产生的压力称为静压。
计算时，以绝对真空为计算零点的静压称为绝对静压。
以大气压力为零点的静压称为相对静压。
空调中的空气静压均指相对静压。
静压是单位体积气体所具有的势能，是一种力，它的表现将气体压缩、对管壁施压。
管道内气体的绝对静压，可以是正压，高于周围的大气压；也可以是负压，低于周围的大气压。
动压(Pb)指空气流动时产生的压力，只要风管内空气流动就具有一定的动压。
动压是单位体积气体所具有的动能，也是一种力，它的表现是使管内气体改变速度，动压只作用在气体的流动方向，恒为正值。
全压(Pq)全压是静压和动压的代数和：Pq＝Pi十Pb全压代表单位气体所具有的总能量。
若以大气压为计算的起点，它可以是正值，亦可以是负值。
d.机外余压机外余压的概念一般来自厂商样本样本上所提供的机外余压一般是考虑机组本身的压力损失后所能提供的全压，关于机外余压到底是机外全压还是机外静压可以理解为机外全压，写成机外静压是测试时通常把动压看为0。
可见，机外余压的概念并非一个标准性概念,但必然是考虑机组本身的压力损失后所能提供的全压静压是由于分子运动力产生的对壁面的压能，在流场内各点大小都一致；动压是因为流体动量形成的压能，仅在迎着来流方向存在。
这是一对理论范畴。
全压是静压和动压的总和，反应了流体的做功能力水平。
在流体流动过程中，扣除阻力损失后，静压和动压会相互转化。
并不是不变的。
机外余压是风机克服自身阻力损失后的全压值，即进出口全压差。
风机出口风速较高，动压也较大，静压相对较低；但像有的AHU出口马上就进入一个静压箱，则在静压箱内几乎所有的风机能都转化为静压了。
所以我们一般说的风机压头都是说全压，反应的是这台风机的做功能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大气压和静压
大气压和静压是与空气压力有关的概念。
大气压是指大气对地球表面单位面积的压力，通常用标准大气压来表示，即101.325千帕。
静压是指空气静止时对物体单位面积的压力，通常用帕斯卡或毫米水银柱来表示。
大气压和静压的差异在于它们的计算方式和作用对象。
大气压是指空气对整个地球表面的压力，而静压是指空气对物体表面的压力。
在工程领域中，静压是指流体静止时对物体表面的压力，例如飞机的机翼表面、水泵的叶片表面等。
大气压和静压在不同领域中都有着重要的应用，例如在气象学中，大气压是重要的气象要素，可以用来预测天气变化。
而在航空、航天、汽车等工程领域中，静压则是重要的测量参数，可以用来测量空气速度、气压、流量等物理量。
总之，大气压和静压是与空气压力密切相关的概念，它们在不同领域中都有着重要的应用和意义。
