电路原理资料
电路分析的基本原理
电路分析的基本原理电路分析是电子工程领域中的一项基本技能，它通过对电路中电流和电压的计算与分析，来解决电路设计、故障排除和电路性能评估等问题。
本文将介绍电路分析的基本原理，包括欧姆定律、基尔霍夫定律和戴维南定理。
一、欧姆定律（Ohm's Law）欧姆定律是电路分析的基石。
它说明了电流、电压和电阻之间的关系。
根据欧姆定律，电路中通过一个电阻的电流是该电阻两端的电压与电阻之比。
数学表达式如下：I = V / R其中，I代表电流（单位为安培），V代表电压（单位为伏特），R 代表电阻（单位为欧姆）。
基于欧姆定律，我们可以通过已知电流和电阻来计算电压，或者通过已知电压和电阻来计算电流。
这对于解决各种电路分析问题非常有用。
二、基尔霍夫定律（Kirchhoff's Laws）基尔霍夫定律是电路分析中另一个重要的原理。
它包括两个定律：基尔霍夫电流定律和基尔霍夫电压定律。
1. 基尔霍夫电流定律（Kirchhoff's Current Law，KCL）基尔霍夫电流定律指出，在任何一个节点上，进入该节点的电流等于离开该节点的电流之和。
换句话说，电流在一个节点上守恒。
这个定律可以表达为以下方程式：ΣI_in= ΣI_out其中，ΣI_in代表进入节点的电流之和，ΣI_out代表离开节点的电流之和。
基尔霍夫电流定律在解决电路中复杂的电流分配问题时非常有用。
2. 基尔霍夫电压定律（Kirchhoff's Voltage Law，KVL）基尔霍夫电压定律指出，闭合电路中沿着任意闭合回路的总电压之和等于零。
换句话说，电压在一个闭合回路中守恒。
这个定律可以表达为以下方程式：ΣV_loop = 0其中，ΣV_loop代表闭合回路中各个电压源和电阻的电压之和。
基尔霍夫电压定律在解决电路中复杂的电压分配问题时非常有用。
三、戴维南定理（Thevenin's Theorem）戴维南定理是电路分析中一种简化电路的方法。
电路的基本原理(第一章)
参考方向 实际方向
若 P = UI 0
a +
b U_ R
“吸收功率” I （负载）
若 P = UIa 0
I
+ + “发出功率”
-
U_ b
（电源）
(２)当U和I参考方向选择不一致的前提下
若 P = UI 0
a +
b U_ R
“吸收功率” I （负载）
若 P = UI 0
I
+
-
+
U_
“发出功率” （电源）
中间环节：连接电源和负载的部分，其传输和分 配电能的作用。例如：输电线路
举例：（电子电路，即信号电路）
放 大 器
电源 （信号源） 中间环节
负载
电路的作用之二：传递和处理信号。
1.2 电路模型
I
电 池
灯 泡
+ E
_
+
RU
_
电源
负载
理想电路元件：在一定条件下，突出其主要电磁性能， 忽略次要因素，将实际电路元件理想化
对任何节点，在任一瞬间，流入节点的电流等于 由节点流出的电流。或者说，在任一瞬间，一个节
点上电流的代数和为 0。 即： I =0
例
I2
I1 I3 I2 I4
I1
I3
或：
I4
I I I I 0
1
3
2
4
克氏电流定律的依据：电流的连续性
克氏电流定律的扩展
电流定律还可以扩展到电路的任意封闭面。
例 I1 A
I
a
+
RO
+
U
E_
-
b
I=0
电路原理知识总结
电路原理总结第一章基本元件和定律1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。
电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。
2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。
3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。
电路的电阻越大，负载越小。
5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。
结点：三条（或三条以上）支路的联接点称为结点。
回路：由支路构成的闭合路径称为回路。
网孔：电路中无其他支路穿过的回路称为网孔。
2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。
或者说：流入的电流等于流出的电流。
（2）表达式：i进总和=0或：i进=i出（3）可以推广到一个闭合面。
3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。
或者说：在一个闭合的回路中，电压的代数和为零。
或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。
（2）表达式：1或：2或：3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。
（2）规定参考点的电位为零。
称为接地。
（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。
（5）注意电源的简化画法。
四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。
理想电压源的输出功率可达无穷大。
（2）理想电压源不允许短路。
2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。
理想电流源的输出功率可达无穷大。
（2）理想电流源不允许开路。
电路原理知识点
电路原理知识点
电路原理是电子工程中最基础的部分，它涉及了电子元件的基本性质和电流、电压、电阻等概念。
下面是一些电路原理的常见知识点。
1. 电压和电流：电路中的电压是指电荷单位正负极之间的电势差，用符号V表示；电流是指单位时间内通过导体横截面的电荷量，用符号I表示。
2. 电阻和电阻率：电阻是指电路中的元件对电流的阻碍程度，用符号R表示；电阻与导体的材料和几何形状有关，导体材料的电阻率用符号ρ表示。
3. 欧姆定律：欧姆定律是描述电路中电流、电压和电阻之间关系的基本定律。
它表达了电流等于电压与电阻之比的关系，即I = V/R。
4. 串联电路和并联电路：串联电路是指电路中元件按照一条路径依次连接的电路，电流在各个元件之间只有一个路径可以通过；并联电路是指电路中元件按照多条路径连接的电路，电流在各个元件之间可以选择不同路径通过。
5. 电功率：电功率是指单位时间内电路所消耗或输出的能量，用符号P表示，其计算公式为P = VI，其中V是电压，I是电流。
6. 电路分析方法：电路分析是指根据电路中的元件和连接关系
来求解电流、电压等未知量的过程。
常用的电路分析方法有基尔霍夫定律、诺顿定理和戴维南定理等。
7. 电容和电感：电容是指存储电荷能力的元件，用符号C表示；电感是指导体中产生感应电动势的能力，用符号L表示。
电容和电感在电路中具有存储和释放电能的功能。
8. 直流电路和交流电路：直流电路是指电流方向保持不变的电路，电压和电流的大小是恒定的；交流电路是指电流方向和大小随时间变化的电路，电压和电流形式为正弦波。
以上是一些电路原理的常见知识点，它们是理解和分析电子电路的基础。

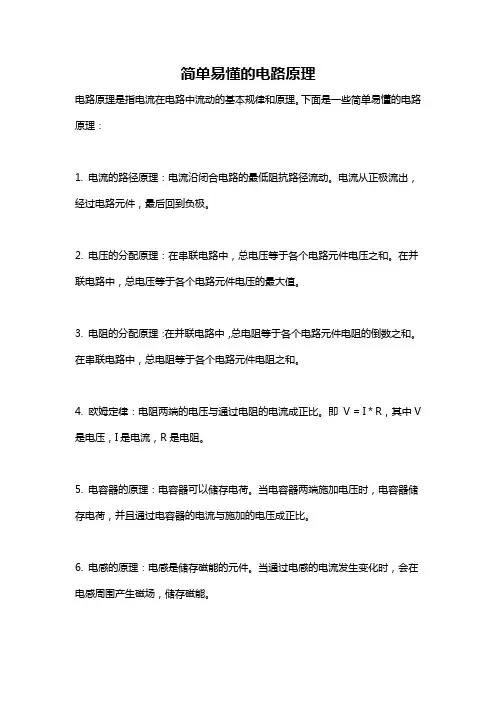

简单易懂的电路原理
简单易懂的电路原理
电路原理是指电流在电路中流动的基本规律和原理。
下面是一些简单易懂的电路原理：
1. 电流的路径原理：电流沿闭合电路的最低阻抗路径流动。
电流从正极流出，经过电路元件，最后回到负极。
2. 电压的分配原理：在串联电路中，总电压等于各个电路元件电压之和。
在并联电路中，总电压等于各个电路元件电压的最大值。
3. 电阻的分配原理：在并联电路中，总电阻等于各个电路元件电阻的倒数之和。
在串联电路中，总电阻等于各个电路元件电阻之和。
4. 欧姆定律：电阻两端的电压与通过电阻的电流成正比。
即V = I * R，其中V 是电压，I是电流，R是电阻。
5. 电容器的原理：电容器可以储存电荷。
当电容器两端施加电压时，电容器储存电荷，并且通过电容器的电流与施加的电压成正比。
6. 电感的原理：电感是储存磁能的元件。
当通过电感的电流发生变化时，会在电感周围产生磁场，储存磁能。
7. 电路中的电流分流原理：在并联电路中，电流会根据电阻的大小分流至各个分支。
较小的电阻分支承载较大的电流，较大的电阻分支承载较小的电流。
8. 电路中的电流合流原理：在串联电路中，电流在各个电阻上的大小相等，且总电流等于各个电阻上的电流之和。
这些是电路中一些简单易懂的原理，但实际电路中可能会涉及更复杂的原理和定律。
简述电路的工作原理
简述电路的工作原理
电路是由电子元件（如电阻、电容、电感、二极管、晶体管等）组成的系统，在这些元件之间可以传递电流和电压。
当电源连接到电路中时，会产生电流流动，导致电路中的元件之间产生电压降。
电路的工作原理基于基本的电子物理学原理和电路定律，如欧姆定律、基尔霍夫定律和电流分流定律等。
根据这些定律，电路中的各个元件会受到电源电压、电阻和电流的影响，并产生响应。
例如，当电源电压施加在电阻上时，根据欧姆定律，电流会通过电阻并导致电阻两端产生电压降。
而在串联电路中，电压会分配到每个电阻上，根据电压分压定律。
在并联电路中，根据电流分流定律，电流会在各个并联支路之间分配。
不同的电子元件具有不同的特性，如电阻对电流的阻碍作用，电容对电流的滞后和快速响应，电感对电流的延迟和储能等。
通过不同的元件组合和连接方式，可以构成各种不同功能的电路，如放大器、滤波器、开关、计时器等。
电路的工作原理可以通过分析电路中元件之间的相互作用和相互影响来理解。
在电路中，电流和电压的变化会引起电子元件内部的反应，如晶体管的放大作用，电容的充放电过程等。
这些变化进一步影响到整个电路的工作状态和性能。
总而言之，电路的工作原理是基于电子元件之间的电流和电压
相互作用，通过互相引起的响应来实现电路的功能。
通过合理设计和连接电子元件，可以实现各种不同的功能和应用。
电路原理知识点总结(共3篇)
电路原理知识点总结第1篇（1）串联电路：i=i1+i2;（2）并联电路：i=i1+i2【方法提示】1、电流表的使用可总结为（一查两确认，两要两不要）（1）一查：检查指针是否指在零刻度线上；（2）两确认：①确认所选量程。
②确认每个大格和每个小格表示的电流值。
两要：一要让电流表串联在被测电路中；二要让电流从“+”接线柱流入，从“-”接线柱流出；③两不要：一不要让电流超过所选量程，二不要不经过用电器直接接在电源上。
在事先不知道电流的大小时，可以用试触法选择合适的量程。
2、根据串并联电路的特点求解有关问题的电路（1）分析电路结构，识别各电路元件间的串联或并联；（2）判断电流表测量的是哪段电路中的电流；（3）根据串并联电路中的电流特点，按照题目给定的条件，求出待求的电流。
电路原理知识点总结第2篇电流和电路一、摩擦起电摩擦过的物体具有吸引轻小物体的现象叫摩擦起电；二、两种电荷用丝绸摩擦过的玻璃棒带的电荷叫正电荷；用毛皮摩擦过的橡胶棒带的电荷叫负电荷；三、电荷间的相互作用同中电荷相互排斥，异种电荷相互吸引；四、验电器1、用途：用来检验物体是否带电；2、原理：利用同种电荷相互排斥；五、电荷量（电荷）电荷的多少叫电荷量，简称电荷；单位是库仑，简称库，符号为C；六、元电荷1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、最小的电荷叫元电荷（一个电子所带电荷）用e表示；e=1。
6×10—19；3、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，电性相反，整个原子呈中性；七、摩擦起电的实质电荷的转移。
（由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电）八、导体和绝缘体善于导电的物体叫导体（如金属、人体、大地、酸碱盐溶液），不善于导电的物体叫绝缘体（如橡胶、玻璃、塑料等）；导体和绝缘体在一定条件下可以相互转换；九、电流电荷的定向移动形成电流；电流方向：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）；在电源外部，电流的方向从电源的正极流向负极；十、电路用导线将用电器、开关、用电器连接起来就组成了电路；电源：提供电能（把其它形式的.能转化成电能）的装置；用电器：消耗电能（把电能转化成其它形式的能）的装置；十一、电路的工作状态1、通路：处处连通的电路；2、开路：某处断开的电路；3、短路：用导线直接将电源的正负极连同；十二、电路图及元件符号用符号表示电路连接的图叫电路图（记住常用的符号）画电路图时要注意：整个电路图导线要横平竖直；元件不能画在拐角处。
简述电路工作原理
简述电路工作原理
电路是由各种电子元件（如电阻、电容、电感、二极管、晶体管等）连接而成的，用来实现电子设备的工作。
电路通过电流的流动，实现了信号的传输、处理和控制。
电路工作的基本原理是电流的流动。
在电路中，电源提供电势差，使电子在导体中形成电流。
电流在导体中的流动受到电阻的阻碍，电阻会使电流产生能量损失和电位差降低。
电流会通过各种元件的连接路径，完成电路内各个部分的功能。
不同的电子元件在电路中起到不同的作用。
例如，电阻用来限制电流的大小，电容能够存储电荷，电感能够存储磁能量，二极管可以实现电流的单向传输，晶体管可以实现信号放大和开关控制等。
电路中的信号传输是基于电压和电流的变化进行的。
不同元件对电信号的响应也不同，例如电容可以使电信号的频率成倍增加，电感可以使电信号的频率减小。
通过合理选择元件和设计电路连接方式，可以实现信号的滤波、放大、增益、调制等功能。
同时，电路中的元件和连接方式也可以实现电路的开关控制和逻辑运算。
通过使用开关元件如晶体管，可以实现电路的开关控制，使特定部分的电流通断，达到控制电子设备的目的。
逻辑运算电路通过组合不同的元件和连接方式，实现逻辑功能，如与门、或门、非门等。
总之，电路工作的基本原理是基于电流的流动和电信号的变化。
通过选择合适的元件和设计合理的电路连接方式，可以实现信号的传输、处理和控制，实现电子设备的各种功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一：单项选择题
1在t＞0时，冲激函数Kδ（t）之值为
A：0 B：1 C：K D：无限大
2图示网络是
A：二端口网络B：三端网络C：四端网络D：以上都不是
3图1所示为一充电到Uc=8V的电容器队电阻R放电的电路，当电阻分别为1kΩ，6kΩ，3kΩ和4kΩ时得到四条Uc（t）曲线如图2所示，其中对4kΩ放电时对应的的uc（t）曲线是：
4某RLC串联电路的R=3kΩ，L=4H，C=1uF，该电路的暂态响应属于：A：衰减震荡情况B：振荡情况
C：非振荡情况Ｄ：临界情况
5图示电感的拉氏变换运算电路（s域模型）是：
6图示电路图中可写出独立的KCL、KVL方程数分别为：五个，四个。
7以下各支路集合中，图G的一组独立割集是：
A：{1,2,4,5}，{2,3,5}，{1,2,6}。
B：{1,3,4}，{1,2,6}，{2,3,4,6}。
C：{1,3,5,6}，{1,3,4}，{4,5,6}。
D：{1,3,4}，{1,2,6}，{2,3,5}，{4,5,6}。
8H(s)=s/(s2+2s+2)的极点位于s平面的
A：左半平面B：左半平面的负实轴上
C：右半平面D：jω轴上
91-e-as的拉氏变换（象函数）是：
A：a/s(s-a) B：1/s(s+a) C：a/s(s+a) D：1/s（s-a）
10图示电路中电压比Uo（S）/Us（S）的形式应是：
A：s2/（s2+as+b）B：as/（s2+as+b）C：b/（s2+as+b）D：（s2+b）/（s2+as+b）
11电路如图所示，当开关闭合后电路的时间常数为：A：1/14s B：1/11s C：1/12s D：1/10s
121/（s+2）（s+3）的拉氏反变换式是：
A：e-2t-e-3t B：e-3t-e-2t C：2e-2t-e-3t D：2e-3t-e-2t
13图示电容的拉氏变换运算电路是：
14桥型电路的图G如图所示，其中构成G的树的支路集合是：
A：{1,3,5,6} B：{1,4} C：{2,3,6} D:{1,4,6}
15图示二端口网络的Y参数中，Y11等于：
A：0.25s B：0.5s C：1s D：以上皆非
16某电路的图G如图所示，其中构成G的树的支路集合是：
A：{2,3,4,6} B：{1,2,5,8} C：{1,2,3,7} D：{2,3,5,6}
17和8重复
18图示二端口网络Y参数中Y12等于：
A：1/10s B：1/15s C：1/20s D：以上皆非
19下列说法正确的是：
A:串联谐振阻抗最小B:并联谐振阻抗最小
C：电路只要发生谐振阻抗就最小
20一阶电路的时间常数τ值取决于：
A：激励信号和电路的初始状态B：电路参数
C：电路的结构与参数D：无法确定
21发生串联谐振的条件是：
A：ω0R/L B：f0=1/√LC C：ω0=1/√LC
22电路如图所示，t=0时闭合开关，之前电路是稳定的，则电感电流iL（0-）=_____
A:1A B:2A C:3A D:-3A
二填空题
1基尔霍夫电流定律（）说明在集总参数电路中，在任一时刻流出任一节点（或封闭曲面）各支路电流的（）。
2在RLC串联电路中谐振的条件是__________.
3若一阶电路的时间常数τ=3s，则其电容c的电压Uc（t）经过3S 后衰减为初始值的__________.
4试画出电压的波形图（t≥0）U（t）=[g（t）-g（t-4）]V_____.
5若网络函数H（s）=（6s+18）/（s2+6s+25）则该网络的零点是__________，极点是_______。
6某网络的单位冲激响应h（t）=e-t则该网络对输入
Us（t）=12e-2tε(t)V的响应U0（t）为_________。
7和5重复
8图示二端口网络的z参数：z11= z12= z21= z22= 。
9所示图G中以{1,2,4,9}为树，基本割集为____,____,____,_____。
三非客观题
图示电路原已达稳态，当t=0时开关闭合，求i(t)，t≥0.
四 试求图示电路的转移电压比U 2(s)/U 1(s),并画出极零点图。
五 一接收器的电路参数为U=10V ，W=5x103rad/s ，调C 使电路中电
流最大，I max =200mA ，测得电容电压为200V ，求R,L,C 及Q 。
六 图示电路中，is=6mA ，电路原已稳定，t=0时，合上开关s ，用
拉氏变换法，求电压Uc=__________.(t ≥0)。
七 已知二端口网络的Y 参数为Y=
1/4 -1/5
-1/5 1/4
试求图示Π型等效网络各元件值。
八按下列步骤列出图示电路节点电压方程的矩阵形式：（有向图已给出，按照有向图作答）。
1.写出所需的各矩阵。
2.写出节点电压方程的矩阵形式。
九一阶RC电路如图所示，在时间t=0时闭合开关，求解：1Uc(0-) Uc(0+) U(0+) U(0-)
2电路的时间常数τ
3t＞0后，Uc(t)的表达式
十 已知一串联谐振电路的参数R=10Ω，L=0.13mH ，C=558pF ，外加
电压U=5mV ，试求电路谐振时的电流、品质因数、电容和电感的电压。
十一 图示电路原已稳定，t=0时合上开关S ，画出其拉氏变换运算
电路。
十二
若二端口网络的Z 参数为
Ω，试用线性电阻及受 控源画出该二端口的一种特效电路。
