照明产品高压测试要求和标准

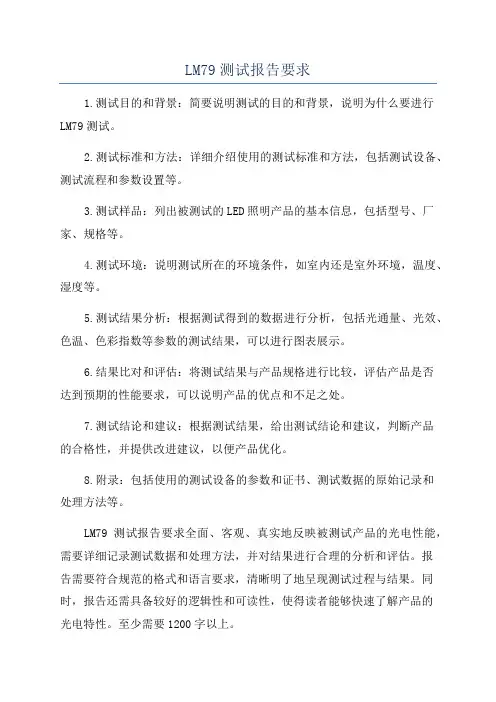

LM79测试报告要求
LM79测试报告要求
1.测试目的和背景：简要说明测试的目的和背景，说明为什么要进行LM79测试。
2.测试标准和方法：详细介绍使用的测试标准和方法，包括测试设备、测试流程和参数设置等。
3.测试样品：列出被测试的LED照明产品的基本信息，包括型号、厂家、规格等。
4.测试环境：说明测试所在的环境条件，如室内还是室外环境，温度、湿度等。
5.测试结果分析：根据测试得到的数据进行分析，包括光通量、光效、色温、色彩指数等参数的测试结果，可以进行图表展示。
6.结果比对和评估：将测试结果与产品规格进行比较，评估产品是否
达到预期的性能要求，可以说明产品的优点和不足之处。
7.测试结论和建议：根据测试结果，给出测试结论和建议，判断产品
的合格性，并提供改进建议，以便产品优化。
8.附录：包括使用的测试设备的参数和证书、测试数据的原始记录和
处理方法等。
LM79测试报告要求全面、客观、真实地反映被测试产品的光电性能，需要详细记录测试数据和处理方法，并对结果进行合理的分析和评估。
报
告需要符合规范的格式和语言要求，清晰明了地呈现测试过程与结果。
同时，报告还需具备较好的逻辑性和可读性，使得读者能够快速了解产品的
光电特性。
至少需要1200字以上。

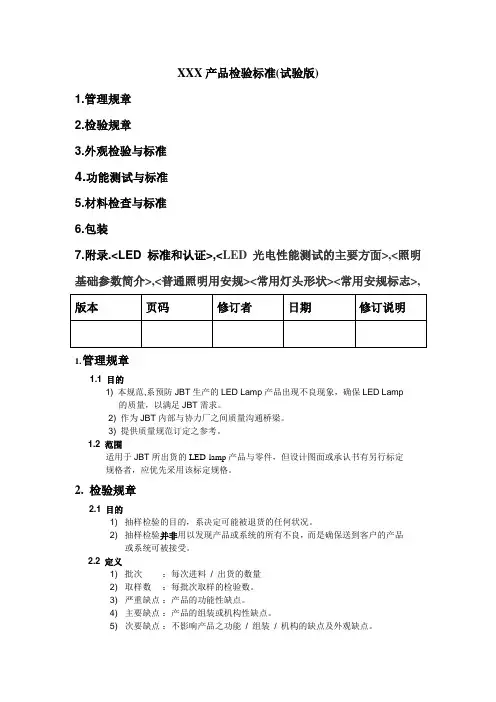

led及灯具产品检验标准
XXX产品检验标准(试验版)1.管理规章2.检验规章3.外观检验与标准4.功能测试与标准5.材料检查与标准6.包装7.附录.<LED标准和认证>,<LED光电性能测试的主要方面>,<照明基础参数简介>,<普通照明用安规><常用灯头形状><常用安规标志>,1.管理规章1.1 目的1) 本规范,系预防JBT生产的LED Lamp产品出现不良现象，确保LED Lamp的质量，以满足JBT需求。
2) 作为JBT内部与协力厂之间质量沟通桥梁。
3) 提供质量规范订定之参考。
1.2 范围适用于JBT所出货的LED lamp产品与零件，但设计图面或承认书有另行标定规格者，应优先采用该标定规格。
2. 检验规章2.1 目的1) 抽样检验的目的，系决定可能被退货的任何状况。
2) 抽样检验并非用以发现产品或系统的所有不良，而是确保送到客户的产品或系统可被接受。
2.2 定义1) 批次：每次进料/ 出货的数量2) 取样数：每批次取样的检验数。
3) 严重缺点：产品的功能性缺点。
4) 主要缺点：产品的组装或机构性缺点。
5) 次要缺点：不影响产品之功能/ 组装/ 机构的缺点及外观缺点。
2.3 抽样计划1) 成品的抽样计划依据” 抽样计划作业细则” 规定执行。
2) 采用『分批检查，分批验退』的方式。
3.外观检验与标准3.1 方法: 40~45 cmm-1.5m1.灯脚材料为铜镀镍,铆压在电源上盖.检查时注意灯脚本身是否有污痕,划伤,砸伤,利边锐角,电镀层是否有磨损,压花. 检查灯脚和电源上盖铆压后是否不垂直于上盖端面,灯脚之间是否平行,灯脚的脚距是否合格,可用灯头量具检查. 检查经过灌胶后,灯脚顶部被快压夹具压住后会否出现上述不良.可用灯头量具检查或按图纸检验.2.电源上下盖为塑胶PC,表面光面,颜色为象牙白,灌胶后结合在一起.检查时注意胶件本身是否有缩水,批锋,拉白,拖花,污痕等不良.塑胶颜色上下盖是否有色差,同一批货是否有色差.检查灌胶后是否有污痕,划伤,电源上下盖接合处是否有缝隙,是否对平.3.铝合金灯杯材料为铝合金,喷砂后上银色烤漆.检查时注意灯杯本身是否有污痕, 划伤,砸伤,利边锐角,漆层是否有磨损,压花..同一批货是否有色差.4.铝合金装饰环材料为锌合金,电镀银色.要特别注意其是否有起泡,拖花,划伤,变形,利边锐角. 同一批货是否有色差.5.透镜材料为透明PMMA,注意检查透镜本身是否有气泡,异物,刮伤,缩水,夹水纹,污痕.组装后是否会松动,透镜表面和灯杯表面装饰环是否对齐3.3.外观检查:3-3-1烤漆/喷漆测试：(此项主要用于铝合金灯杯和铝基板上的烤漆)1、百格测试：1)在100mm2之区域以美工刀每隔1mm划一条线(深度须见底材)，交叉刻画100个方格,以3M#600 Scotch胶布或与其兼容的胶布粘贴于刻画测试区, 将胶带以垂直方向瞬间并快速撕离，测试面上的漆不可有5%以上的脱落(不含)。
LED高低温试验箱及老化测试标准
一、LED灯老化检测标准参考二、高低温试验箱技术规格三、高低温冲击试验箱技术规格四、高温老化试验箱技术规格LED灯老化检测标准参考一、高温高压及其冲击测试：针对对象：LED灯具（含LEDDri ver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个室温为60℃的房间；2,通过调压器将L ED灯具的输入电压调为最大额定输入电压的1.1倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。
测试要求：A,灯具在经过高温高压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。
二、低温低压及其冲击测试：针对对象：LED灯具（含LEDDri ver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个-15℃的环境下；2,通过调压器将L ED灯具的输入电压调为最小额定输入电压的0.9倍；3,接通电源，点灯24H,并观察灯具是否有损坏、材料受热变形等异常现象；4,点灯测试后，通过继电器控制灯具在此环境下进行冲击测试，测试设置为：点灯20s、熄灯20s,循环100次。
测试要求：A,灯具在经过低温低压测试后，不能发生表面脱漆、变色、开裂、材料变形等异常现象；B,灯具在经过冲击测试后，不能发生漏电、点灯不亮等电气异常现象。
三、常温常压冲击测试：针对对象：LED灯具（含LEDDri ver的成品灯具）参照标准：行业经验测试方法：1,将5款LED灯具放置在一个室温为25℃的环境下；2,按LED灯具的额定输入电压接通电源点灯；3,通过继电器控制灯具在常温常压下进行冲击测试，测试设置为：点灯30s、熄灯30s,循环10000次。
二类灯具高压测试标准
二类灯具高压测试标准灯具是人们生活中不可或缺的照明设备，为了确保其安全可靠的使用，高压测试是一个重要的环节。
在灯具生产过程中，必须按照一定的标准进行高压测试，以保证其符合相关的安全规定。
本文将介绍二类灯具高压测试的标准和要求。
一、测试标准二类灯具高压测试的标准主要包括国家标准、行业标准和企业内部标准。
以下是一些常见的测试标准：1. GB 7000.1-2015《家用和类似用途固定式照明装置的安全第1部分：一般要求和试验》该标准是国家标准，适用于家用和类似用途固定式照明装置的安全要求和试验。
其中包括高压测试的相关要求。
2. GB 19510.1-2017《灯具的电磁兼容性第1部分：一般要求》该标准是国家标准，适用于灯具的电磁兼容性测试。
在测试过程中，高压测试是其中的一项重要测试内容。
3. IEC 60598-1:2014《灯具第1部分：一般要求和试验》该标准是国际标准，适用于灯具的一般要求和试验。
其中包括高压测试的相关要求。
以上标准是灯具高压测试的基本要求，灯具生产企业在进行高压测试时，应根据具体的灯具类型和用途选择适用的标准。
二、测试方法二类灯具高压测试的方法通常包括耐压测试和漏电流测试。
以下是测试方法的简要介绍：1. 耐压测试耐压测试是用来检测灯具在额定电压下是否能够承受一定的高压，以验证其绝缘性能。
测试时，将灯具接入测试设备，施加一定的高压，一般为灯具额定电压的1.5倍，持续一段时间，观察是否有漏电、电弧、火花等异常情况。
2. 漏电流测试漏电流测试是用来检测灯具是否存在漏电现象，以验证其安全性能。
测试时，将灯具接入测试设备，施加一定的高压，一般为灯具额定电压的1.2倍，测量灯具的漏电流，判断其是否超过规定的安全限值。
在进行高压测试时，需要注意测试设备的选用和操作规范，确保测试结果的准确性和可靠性。
三、测试要求为了确保灯具在正常使用过程中的安全性和可靠性，二类灯具高压测试需要满足以下要求：1. 耐压强度灯具在高压测试中应能够承受一定的高压，一般要求不发生漏电、电弧、火花等异常现象。

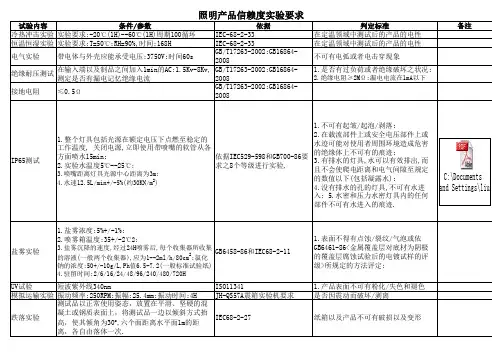

照明产品实验要求一览表
1.表面不得有点蚀/裂纹/气泡或依 GB6461-86<金属覆盖层对底材为阴极 的覆盖层腐蚀试验后的电镀试样的评 级>所规定的方法评定; 1.产品表面不可有粉化/失色和褪色 是否因震动而破坏/剥离 纸箱以及产品不可有破损以及变形
UV试验 短波紫外线340nm 模拟运输实验 振动频率:250RPM;振幅:25.4mm;振动时间:4H 测试品以正常使用姿态，放置在平滑、坚硬的混 凝土或钢质表面上，将测试品一边以倾斜方式抬 跌落实验 高，使其倾角为30o,六个面距离水平面1m的距 离，各自由落体一次.
ISO11341 JH-QS57A震箱实验机要求 IEC68-2-27
C:\Documents and Settings\liuqiao\
1.盐雾浓度:5%+/-1%; 2.喷雾箱温度:35+/-2℃2; 盐雾实验
3.盐雾沉降的速度,经过24H喷雾后,每个收集器所收集 GB6458-86和IEC68-2-11 的溶液(一般两个收集器),应为1--2ml/h/80cm2;氯化 钠的浓度:50+/-10g/L,Ph值6.5-7.2(一般标准试验纸) 4.驻留时间:2/6/16/24/48/96/240/480/720H
照明产品信赖度实验要求
试验内容 条件/参数 冷热冲击实验 实验要求:-20℃(1H)--60℃(1H)周期100循环 恒温恒湿实验 实验要求:T=50℃;RH=90%,时间:168H 电气实验 带电体与外壳应能承受电压:3750V;时间60s 在输入端以及制品之间加入1min的AC:1.5Kv-8Kv, 绝缘耐压测试 测定是否有漏电记忆绝缘电流 接地电阻 ≤0.5Ω 判定标准 IEC-68-2-33 在定温领域中测试后的产品的电性 IEC-68-2-33 在定温领域中测试后的产品的电性 GB/T17263-2002;GB16864-2008 不可有电弧或者电击穿现象 1.是否有过负荷或者绝缘破坏之状况; GB/T17263-2002;GB16864-2008
led灯耐压标准
LED灯耐压标准是指确定LED灯产品在正常运行条件下所能承受的电压水平。
这一标准对于确保LED灯的安全性和可靠性至关重要。
LED灯广泛应用于照明领域，因此对其耐压性能的要求也越来越高。
本文将介绍LED灯的耐压标准，并详细解释其背后的原理和测试方法。
一、概述LED灯耐压标准主要包括两个方面的内容：工作电压范围和耐压测试要求。
工作电压范围是指LED灯产品在正常使用时所能承受的电压范围，通常以最大工作电压和最小工作电压表示。
耐压测试要求是指对LED灯产品进行的耐压测试的具体要求，包括测试电压、测试时间和测试条件等。
二、工作电压范围LED灯的工作电压范围由LED芯片和电路设计决定。
LED芯片是LED灯的核心部件，其工作电压范围是指在正常使用条件下，LED 芯片能够正常工作的电压范围。
LED芯片工作电压范围通常由芯片厂商提供，LED灯生产厂商应根据芯片的特性设计电路，以确保在工作电压范围内能够正常驱动LED芯片。
三、耐压测试要求1. 测试电压：LED灯的耐压测试应使用规定的测试电压进行。
测试电压通常由相关标准或技术规范指定，一般为额定工作电压的1.5倍。
例如，如果LED灯的额定工作电压为12V，那么耐压测试电压应为12V×1.5=18V。
2. 测试时间：LED灯的耐压测试时间应符合相关标准或技术规范的要求。
通常测试时间为数秒至数分钟不等，具体取决于LED灯的设计和使用环境。
3. 测试条件：LED灯的耐压测试应在规定的环境条件下进行。
常见的测试条件包括温度、湿度和大气压强等因素。
这些条件可以影响LED灯的绝缘性能和电气特性，因此在测试过程中需要对其进行控制。
4. 测试方法：LED灯的耐压测试方法多种多样，常见的方法包括交流耐压测试和直流耐压测试。
交流耐压测试是将规定的交流电压施加到LED灯上，测试是否出现击穿或漏电现象；直流耐压测试是将规定的直流电压施加到LED灯上，测试是否出现击穿或漏电现象。
四、其他注意事项1. LED灯在进行耐压测试前应先进行绝缘测试。
打高压测试标准
打高压测试标准高压测试标准。
在工程领域中，高压测试是一项非常重要的环节，它可以确保产品的安全性和可靠性。
高压测试标准是指在一定的工作环境下，对产品进行高压测试的具体规范和要求。
本文将对高压测试标准进行详细介绍，以便读者对该项工作有更深入的了解。
首先，高压测试标准应包括测试设备的选择和使用规范。
在进行高压测试时，所选择的测试设备必须符合相应的国家标准，并且要经过定期的检测和校准。
测试设备的使用规范包括了设备的操作流程、安全注意事项和事故处理措施等内容，以确保测试人员的安全和设备的正常运行。
其次，高压测试标准还应包括测试环境的要求。
测试环境的要求包括了测试场地的选择、环境条件的控制和安全防护措施等内容。
在选择测试场地时，应考虑到场地的通风情况、地面的承载能力和周围环境的安全性。
在控制环境条件时，应确保温度、湿度和气压等环境因素处于正常范围内。
在安全防护方面，应设置明显的安全警示标识，并配备必要的安全防护设施，以防止事故的发生。
另外，高压测试标准还应包括测试操作的规范。
测试操作的规范包括了测试前的准备工作、测试过程中的操作步骤和测试后的数据处理等内容。
在进行测试前，应对测试设备和测试样品进行全面的检查和准备工作，以确保测试的顺利进行。
在测试过程中，应严格按照操作规程进行，不得有任何违规操作。
在测试后，应对测试数据进行及时、准确的处理和记录，以便后续的分析和评估。
最后，高压测试标准还应包括测试结果的评定标准。
测试结果的评定标准应根据产品的具体要求和国家标准来确定，包括了测试结果的合格标准、不合格标准和重新测试的规定等内容。
在评定测试结果时，应综合考虑测试数据、产品要求和实际使用情况，以确保评定结果的客观、公正和准确。
综上所述，高压测试标准是确保产品安全性和可靠性的重要环节，它涉及到设备选择、测试环境、测试操作和测试结果等多个方面。
只有严格按照标准要求进行，才能保证测试的准确性和可靠性，从而为产品的质量提供有力的保障。
LED灯试验项目和标准(含能源之星要求的振铃波测试).
3pcs
高低压试验完毕后，LED模块和控制装置能正常工作且外观正常，光学性能不应低于所测产品的设计要求
GB/T24825-2009 LED模块用直流或交流电子控制装置性能要求
GB/T24906-2010普通照明用50V以上自镇流LED灯安全要求
GB19510.4-2005灯的控制装置第2-2部分荧光灯用交流电子器特殊要求GB/T24908-2001普通照明用自镇流C050电气
交流稳压电源3pcs
检查外观是否正常，灯具不能发生漏电、
点灯不亮、闪烁等电
气异常现象，光学性
能不应低于所测产品的设计要求
GB/T24824-2009普
通照明用LED模块
测试方法
C030电气寿命测试初始条件：测试前检查灯具外观，结构上有无松动损坏等异常；每次测试光通量前都需检查
试验内容:灯在额定电压、环境温度为45℃的条件下点灯；从开始点灯起分别在250h、500h、1000h记录光通量，之后每500h记录光通量；试验时每点灯2
扰度试验
C170热学测试温升测试
初始条件：测试前确认试品灯具外观正常，光学性能正常试验内容:灯具点亮状态下对温度升高进行监测。
温升测试
仪3pcs
测试后温升在SPEC范
围内
GB7000.1(12
IEC/EN61195双端荧光灯安全要求
C140
静电放电测试初始条件：测试前确认试品灯具外观正常，光学性能正常
试验内容:灯具点亮状态下，仪器设置
电压4000V对灯具接触放电，间隔1S，
之后设置电压8000V对灯具进行空气放
电，间隔1S（空气放电时，放电枪探头
靠近灯具，但不能接触到灯具），（具体操作步骤请查看操作指导书）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACEVEL LED照明产品电气强度测试要求和标准
一．相关定义
1. CLASS O级灯（EN）：仅以基本绝缘为电击保护措施的灯具，无接地等保护
措施。
2．CLASS I级灯（EN）：除了基本绝缘为电击保护措施外，还采用了其它如接地等保护性措施的灯具。
3．CLASS II级灯具（EN）：采取双重绝缘或增加绝缘为电击保护措施的灯具。
其绝缘效果不依赖于接地或安装条件。
4．CLASS III级灯（EN）：使用特低安全电压（SELV）为防电击保护方式的灯具。
5. EN安全特低电压（SELV－safety extra-low voltage）：在通过诸如安全隔
离变压器或转换器与供电电源隔离开来的电路中，在导体之间或在任何导体与接地之间，其交流电压有效值不超过50V。
6．基本绝缘（EN）：加在带电部件上提供基本的防触电保护的绝缘。
耐压应在2U+1000V以上（U：当地的电网电压）。
7．补充绝缘（EN）：附加在基本绝缘基础上的独立的绝缘，用于基本绝缘失效时提供防触电保护。
耐压值应在2U+1750V以上（单层）。
8．双层绝缘（EN）：基本绝缘与补充绝缘组成的绝缘，耐压值应在4U+2750V 以上（即基本绝缘与补充绝缘耐压之和）。
9．增强绝缘（EN）：绝缘效果与双层绝缘相当的一种加强性绝缘。
从总体上看，
一般只为一层，但也可由多层组成，且各层不可明确进行分割并单独测量。
耐压值应在4U+2750V以上。
10. 如何识别灯具产品的防触电保护等级：
A．CLASS 0级灯，无代表符号。
特征：电源电压为50V以上高压/单层绝缘/无接地。
B．CLASS I级灯，无代表符号。
单层绝缘结构，外露可触金属需接地。
CLASS
I 灯中可有部分结构为CLASS II结构。
特征：电源电压为50V以上高压/单层绝缘/有接地。
C．CLASS II级灯，用符号“回”表示。
II级灯通常为双重绝缘结构，但可以有部分结构为CLASS III结构（如变压器之后的低压部分）。
（内置式变压器应设计为二类灯具）。
特征：电源电压为50V以上高压/双重绝缘/无接地。
D．CLASS III 级灯。
用符号“”表示，供电为安全特低电压SELV（外置变压器直插式灯具）特征：电源电压为50V以下低压/单层绝缘/无接地。
美规（UL）为安全电压不超过30V（峰值42.4V）。
11. 型式试验：即是为了验证产品能否满足技术规范的全部要求所进行的
试验。
它是新产品鉴定中必不可少的一个环节。
只有通过型式试验，该产品才能正式投入生产。
为了达到认证目的而进行的型式试验，是对一个或多个具有代表性的样品利用试验手段进行合格性评定。
型式试验的依据是产品标准。
通过型式试验的产品，通常有下列情况之一时，一般应进行型式检验，也可根据产品实际情况进行型式检验：
a)新产品或老产品转厂生产的试制定型检验；
b)正式生产后，如结构、材料、工艺有较大的改变，可能影响产品质
量及性能时；
c)正式生产时，定期或积累一定产量后，应周期性进行一次检验；
d)产品长期停产后，恢复生产时；
e)本次出厂检验结果与上一次型式检验有较大差异时；
f)国家质量监督机构提出进行型式检验要求时。
12. 例行试验：是在国家标准或行业标准的规定下，进行的出厂试验、现场进行
的交接试验，以及运行中定期进行的试验。
例行试验也成为预防性试验。
二．电气强度（高压测试）标准（型式试验）
1.试验电压标准（IEC60598-1）：
2.说明：
A．C LASS I：2U+1000V/5mA/1-3秒；（U为电网电压值）（1750V/5mA/1-3秒）或1750V/20mA/1分钟
CLASS Ⅱ：4U+2750V/5mA/1-3秒；（4000V/5mA/1-3秒）或
4000V/20mA/1分钟
CLASS Ⅲ：500V/5mA/1-3秒或500V/20mA/1分钟；
B．Ⅰ类，Ⅱ类灯具中有Ⅲ类的结构，并是可以通过插拔端子连接Ⅲ类的结构部分，高压试验可以分开按不同标准测试，Ⅲ类的结构部分按
500V/5mA/1-3秒或500V/20mA/1分钟。
C．美规（UL）：1500V/1mA/1秒或1500V/20mA/1分钟
3.公司产品对应：
A. MR16射灯，AR111射灯属于Ⅲ类灯具产品；
B．E27，E14，B22，GU10灯高压输入接头的射灯，球泡，PAR灯属于Ⅱ类灯具产品；
C. 内置电源，G13接头的T10，T8灯管属于Ⅱ类灯具产品，外置电源，
输出工作电压小于42.4V，电源为Ⅱ类，灯管为Ⅲ类灯具产品；
D．T5灯管含支架，支架为三线接口（有接地）为Ⅰ类，支架为二线接口为Ⅱ类，驱动电源输出工作电压小于42.4V，T5灯管则为Ⅲ类灯具
产品，否则同支架；
E．天花灯系列产品为Ⅱ类灯具产品，如外置电源输出导线和灯体工作输入导线之间使用插拔端子连接，并驱动电源输出工作电压小于42.4V
时，驱动电源为Ⅱ类，灯体部分为于Ⅲ类灯具产品；
F．斗胆灯有接地线为Ⅰ类灯具产品；
G．轨道灯三线，四线为Ⅰ类灯具产品，二线为Ⅱ类灯具产品；
H．吸顶灯有接地为Ⅰ类灯具产品，无接地为Ⅱ类灯具产品；
三．漏电电流测试标准
1.试验标准（IEC60598-1）：
灯具产品在正常工作时，电源L / N极和灯壳之间可能产生的漏电电流不可超过下表要求：
四．工厂例行检查（例行试验）
工厂生产的每一个产品都需要进行的电气试验标准（IEC60598-1）：
说明：
1.此为生产线上的测试标准，可以选择测试高压或绝缘电阻其中一项。
2.高压测试标准：
A．Ⅰ类和金属外壳的Ⅱ类灯具产品：AC 1500/5mA/1-3秒；
B．电源25V以上的金属外壳Ⅲ类灯具产品：AC 400/5mA/1-3秒；
C．绝缘外壳的Ⅱ类和Ⅲ类灯具产品：不用进行高压测试。
五．LED灯具产品设计
LED灯具产品在进行高压测试时，LED光源有被损坏的危险，因此，灯具产品需要尽可能设计为LED模组部分为Ⅲ类，使产品成为Ⅰ类+Ⅲ类或Ⅱ类+Ⅲ类结构，这样，LED灯具产品的高压就可以按照不同类别分开进行，降低LED光源模组的高压测试标准为AC 400V，可以有效保护LED光源。
