机械通风冷却塔技术规范书混凝土
冷却塔技术规格书
冷却塔技术规格书1.一般要求1.1.功率必须是在最大的设计室外湿球温度下能满足制冷系统于全负荷时所需的散热要求。
1.2.在选择冷却塔时须注意有关当地环保局所订定的噪音水平要求。
冷却塔无论在独自运行或与其它设备同时运行时必须不能超过允许的噪音水平（具体要求详见设备清单参数要求）。
冷却塔出风口需要配置由生产厂提供的消声筒。
1.3.有关设备，无论在运送，储存及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损。
1.4.须提供所有为运送及安装冷却塔所需的配备和附件，包括钢制设备基础。
1.5.为防止冷却塔内之金属部件发生锈蚀和不同金属连接所产生的电化锈蚀，须提供适当的防锈蚀的物料和安装方法包括不同金属连接的隔离。
1.6.冷却塔供货商需提供冷却塔的隔振设施的选型报告。
隔振装置须在任何正常操作状态下尤其是在转动机件的最低转速时都可提供足够的隔振效果。
隔振器必须在任何使用情况下不能与所承托的设备或支架的自然振动频率产生共振反应。
1.7.质量保证a)冷却塔应由认可生产冷却塔的厂家制造。
厂家必须具有生产及安装同类型设备的经验，且其所生产安装的设备必须为常规定型产品并具有五年或以上成功运行的记录。
b)冷却塔的性能须具经由美国冷却塔协会(CTI)按所指定的标准STD-201进行测试后所发出的合格证明文件。
如未能出具有关文件时,则须要求聘请一个独立认可的测检中心按照美国冷却塔协会(CTI)所订定的现场测试标准ATC-105进行现场测试,而有关冷却塔的质量保证包括但不限于设计、物料和安装工艺等之保证期须延长最少在交付使用后五年。
c)冷却塔的外壳应附有原厂的标志牌，标注有关厂家的名称、设备类型、机组的编号、制造日期及其它有关的技术数据。
d)系统设计、系统之各项指标、系统设备、材料及工艺均须符合本章内所标注的规范/标准‚或其它与该标准要求相符的中国或国际认可的规范/标准。
1.8.资料呈申a)提供完整的产品技术说明书、选型计算书、安装施工详图及制造厂商提供的所有技术资料，这些资料包括但不限于如下各项：第 1 页共 4 页1.提交显示设备的尺寸、重量、接管安排、安装固定细节等的平面、立面及剖面图,供电系统及控制系统的接线，流程图；2.提交由冷却塔厂家提供的技术数据，包括显示有关冷却塔的总耗电量、电动机功率、电气特性、电加热器功率、操作重量、操作程序、安装和调试步骤等；3.提交由冷却塔厂家按认可的测试方法所进行的冷却塔噪音水平测试报告；4.提交噪音计算，以确保所采取的消音措施在有关冷却塔组于不同的操作环境下所产生的噪音不会超越所订定的噪音要求；5.提交气流组织分析：确保在本项目冷却塔的布置格局不会产生湿空气的回流和干扰。
冷却塔技术规格书
冷却塔技术规格书一、总则1.1.本技术规范适用于冷却塔设备，提出设备的功能、设计、结构、性能、安装和试验等方面的技术要求；1.2.本技术规范中提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应在满足本技术文件的所有要求条件下，提供符合标准的设备及其相应的服务；对于国家有关安全、环保等强制性标准的，必须满足其要求。
1.3.投标人提供的设备具备合理设计和制造，保证在各种工况状态下长期、安全和连续运行。
设备部件的加工采用先进技术，并满足安装、运行和维护的要求。
所采用的材料满足技术要求，并且是全新的、高质量的，以使维修降低到最低限度。
1.4.投标人须执行本技术规格书所列标准。
如有矛盾时，按较高标准执行。
1.5.投标人对冷却塔及成套设备（包括外购的产品）负有全责。
二、工厂所在地区的气象条件主导风向：东南偏南次主导风向：西北年平均气温： 9.3℃年最高气温：39.1℃年最低气温：-23.1℃年平均降雨量: 392mm日最大降雨量: 43.6mm小时最大降雨量: 28.9mm年平均相对湿度: ＜59%年平均蒸发量: 1437.7mm年平均气压: 81993.03Pa海拔： 1900m年平均风速: 2.5m/s最大风速: 12m/s冻结深度: 120cm污秽等级：Ⅱ级抗震设防烈度： 7度三、主要技术参数四、主要技术要求4.1塔体受力结构：为钢结构框架，运行平稳且最大振幅小于0.08mm。
所有钢件必须采用三布四油玻璃钢防腐。
4.2围护结构：聚酯玻璃钢，厚度不小于4mm。
塔体表面光滑美观，材质优良，色彩鲜艳，表面胶衣树脂处理，提高抗紫外线能力，保证维护结构耐老化，强度高，重量轻，耐腐蚀，不龟裂，不褪色。
搭接处不允许渗漏水。
4.3风筒：采用不饱和聚脂玻璃钢材质，空腹加强筋结构，风筒表面喷涂抗紫外线和光氧老化的美国胶衣树脂，风筒表面光滑美观，不龟裂，不褪色（绿色），正常使用寿命达20年以上，并设有检修爬梯。
机械通风冷却塔技术规范书
1266.70m
（电厂
'高程系，下同）；
6
度；
29.0C
41.2C；
-9.6
C
55%
?
12cm烈度
电力条件：380VAC/220VAC 50HZ3相4线
运行方式
本期1台50MV机组设置2台机力塔，无备用塔。当环境气温高时，2塔同时使用；当 环境温度低时，只运行1塔。机力塔为连续运行。
机力塔的风机及辅助工艺设备采用就地控制与远方控制相结合的控制方式，要求就地 能够完成风机的启动/停止，远方控制通过主厂房DCS系统实现（机力塔的风机及辅助工 艺设备，通过硬接线方式引至机力塔附近的综合水泵房远程I/O控制柜中，以便于能够在
4.3.3若风机的减速机有润滑油系统，应有冬季时对润滑油的加热措施。
4.3.4风机应可以短期倒转，用来融冰。
4.3.5要求叶轮采用铝合金材料，强度高，平衡精度好，运行可靠，使用寿命长
填料
4.4.1要求采用全新改性PVC为原料，厚度应不低于0.32mm
4.4.2要求亲水性好，水膜均匀，落水声低，热交换效率高。
项目
参数
单位
备注
进风口高度
M
风机直径
M
风机风量
mf/h
风机风压
Pa
风机型号
必须为抽风式
风机叶轮转速
Rpm
电机功率
KW
电机重量
Kg
自重
吨
运转重量
吨
进水压力
mHO
机械通风冷却塔技术规范书out
机械通风冷却塔技术规范书o u tPrepared on 24 November 2020神木县恒东发电有限公司二期热电工程机械通风冷却塔技术规范书陕西省电力设计院住建部电力行业甲级二○一一年十一月西安批准：审核：校核：编写：目录1.总则本技术规范书的使用范围，仅限于神木县恒东发电有限公司二期热电工程机械通风冷却塔（简称机力塔）及其附件的订货招标。
本次招标范围为2台机械通风冷却塔及其附件。
投标方投标的上述设备必须已经应用于电厂，并具有使用两年以上的成功现场经验。
为便于对投标方的资格进行审查，投标方应在投标文件中提供相关的资格文件和同类设备在相似工程中的业绩表。
本技术规范书提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。
投标方如对本技术规范书有异议，应以书面差异表形式明确提出，在征得招标方同意后，可对有关条文进行修改。
如招标方不同意修改，仍以招标方意见为准。
投标方在投标文件中，对与本技术规范书要求有差异的条款，应以差异表的形式明确表明，否则将示为完全响应标书。
在签定合同之后，招标方保留对本技术规范书提出补充要求和修改的权利，投标方应承诺予以配合。
如提出修改，具体项目和条件由供、需双方商定。
从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。
本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
本技术规范书经双方签字认可后作为订货合同的附件，与合同正文同等效力。
2 环境与设计条件环境条件厂址位于陕西省神木县，环境条件主要参数如下：神木县地处北温带，大陆性半干旱气候季节性明显，基本特征为冬季严寒而漫长，春季风沙频繁，夏季炎热而短，秋季凉爽，四季冷热多变，昼夜温差悬殊，干旱少雨，蒸发量大，该区的水文气象要素为：机力塔位置海拔标高 1266.70m（电厂高程系，下同）；地震烈度 6度；室外气温变幅 29.0℃41.2℃；最冷月平均气温 -9.6℃室外平均相对湿度 55%；最大积雪深度 12 cm最大冻土深度 146 cm全年主导风向 N、SSE神木县7、8、9三个月频率为10%的日平均气象条件如下：湿球温度19.2℃，对应的大气压为909hPa，干球温度为22.8℃，相对湿度为72%。
机械通风冷却塔工艺设计规范
机械通风冷却塔工艺设计规范机械通风冷却塔是一种常用的空气冷却设备，广泛应用于工业生产过程中的热能排放和冷却需求。
为了保证冷却塔能够正常运行并具备安全、高效、节能的特性，需要进行合理的工艺设计。
下面是机械通风冷却塔工艺设计规范的一些要点，供参考。
一、设计原则1.安全性原则：确保冷却塔的设计符合相关的安全标准和规范要求，确保设备运行时的人员和环境安全。
2.结构稳定性原则：冷却塔的整体结构要能承受正常运行及突发事故带来的各种荷载，包括自重、液体冲击和风压等。
3.冷却效果原则：保证冷却塔的设计能够满足生产过程中的冷却需求，保证冷却塔出口温度与要求温度的符合度。
4.节能原则：在满足冷却效果的前提下，通过合理的设计提高冷却塔的运行效率，减少能耗。
5.操作维护便利原则：设计时考虑到冷却塔的操作和维护需求，方便人员对设备进行操作和日常维护。
6.技术经济可行原则：确保冷却塔的设计和选型在技术和经济上可行，满足生产成本的要求。
二、设计内容1.冷却效果计算：根据生产过程中产生的热量，确定冷却塔的冷却需求。
计算散热面积和风量等参数。
2.材料选择：选择适当的材料，确保冷却塔的耐腐蚀性和耐久性。
3.结构设计：确定冷却塔的整体结构形式、尺寸和内部设备布置，包括水箱、填料层、风机和水泵等。
4.风机选择：根据冷却塔的散热量和所在环境条件，选择合适的风机型号和数量。
5.水泵选择：根据冷却塔的冷却水需求和流量要求，选择适合的水泵。
6.水系统设计：设计冷却水的进水和排水系统，包括水泵、管道、阀门等组成部分。
7.连接管道设计：设计冷却塔与生产设备间的冷却水连接管道，确保水流畅通和冷却效果良好。
8.控制系统设计：设计相应的控制系统，实现对冷却塔的自动化控制，提高运行效率和安全性。
9.安全设备选择：根据需要，选择适当的安全设备，如水位报警装置、压力传感器等，保证设备的安全运行。
三、设计检验和验收1.设计完毕后，要进行相应的设计校核和检验，确保设计满足相关的技术要求和安全标准。
冷却塔设计技术规范

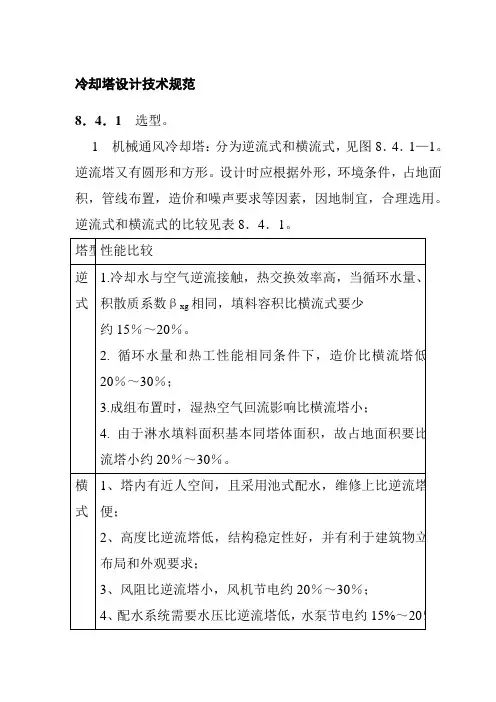

冷却塔设计技术规范8．4．1选型。
1 机械通风冷却塔：分为逆流式和横流式，见图8．4．1—1。
逆流塔又有圆形和方形。
设计时应根据外形，环境条件，占地面积，管线布置，造价和噪声要求等因素，因地制宜，合理选用。
逆流式和横流式的比较见表8．4．1。
2 喷射式冷却塔：是湿式冷却塔中另一种型式的冷却塔。
按工艺构造分为喷雾填料型(见图8．4．1—2）和喷雾通风型(见图8．4．1—3）两种。
喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点，但供水压力和水质要求较高，与机械通风冷却塔相比，在节能、售价和运行管理方面无明显的综合优势，且喷雾通风型冷却塔还存在占地面积较大，塔体偏高，喷雾通风装置上旋转部件有出现生锈卡死不转现象。
因此，该塔目前作为工程设计选用的一种塔型，有待进一步完善和长期运行考察。
8.4.2 位置选择。
1 气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧。
2 冷却塔不应布置在热源、废气和烟气排放口附近，不宜布置在高大建筑物中间的狭长地带上。
3 冷却塔与相邻建筑物之间距离，除满足冷却塔的通风要求外，还应考虑噪声、飘水等对建筑物的影响。
4 有裙房的高层建筑，当机房在裙房地下室时，宜将冷却塔设在靠近机房的裙房屋面上。
5 冷却塔如布置在主体建筑屋面上，应避开建筑物立面和主要入口处，宜减少其外观和水雾对周围的影响。
8.4.3 布置要求。
1 冷却塔宜单排布置，当需多排布置时，长轴位于同一直线的相邻塔排净距不小于4.0m，长轴不在同一直线上相互平行布置的塔排净距不小于塔的进风口高度的4倍。
每排的长度与宽度之比不宜小于5：1。
2 根据冷却塔的通风要求，塔的进风口侧与障碍物的净距不宜小于塔进风口高度的2倍。
3 周围逆风的塔问净距不宜小于冷却塔逆风口高度的4倍。
4 冷却塔周边与塔顶应留有检修通道和管道安装位置，通道净宽距不宜小于1．0m。
5 冷却塔应设置在专用基础上，不得直接设置在屋面上。
冷却塔技术协议
四川铁路集团水泥有限公司4000t/d干法水泥余热发电项目机力通风冷却塔技术协议成都四通新能源技术有限公司二〇一一年三月二十三日机力通风冷却塔技术规范书成都四通新能源技术有限公司(买方)在四川铁路集团水泥有限公司4000T/d水泥生产线余热发电项目中计划采购一组机力通风冷却塔，本规范书提出该装置的功能、设计、结构、性能、安装和试验等方面技术要求。
1 总则1.1本协议要求的工作范围包括：设备的设计、制造、工厂试验、包装、运输和技术服务。
1.2本协议未提及的内容，均应符合机力通风冷却塔有关国家标准及部颁标准，若标准之间出现矛盾时，选用标准应为高一级标准或签订合同时的最新版本为准。
1.3卖方提供的设备是全新的、完好的、无缺陷。
卖方提供的设备合理设计和制造，在各种状态下长期、安全和连续运行并实现其功能，设备部件的加工采用先进技术，并满足安装、运行和维护的要求。
所采用的材料满足技术要求，并且是全新的、高质量的，以使维修降低到最低限度。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.4本技术协议是冷却塔订货合同的附件，与合同具有同等法律效力，在协议签订后，应互相按时交换资料，满足各方设计进度的要求。
1.5卖方提供的冷却塔设备其结构设计和制造能保证机组长期、安全、稳定、经济和满负荷的运行。
1.6卖方对冷却塔成套设备（含辅助系统及设备）负有全责，包括分包（或采购）的产品。
其分包（或采购）的产品及其制造商应事先征得买方的认可。
1.7本技术协议未涉及的部分以买方招标文件、卖方投标文件、澄清文件为准，未尽事宜双方协商解决。
2项目概况2.1 项目概况项目建设地点：四川省华蓥市溪口镇回龙桥村川铁集团水泥股份有限公司；2.2 自然环境条件2.2.1气象条件：华蓥市位于中纬度偏南地带，地处亚热带湿润季风气候区，四季分明：春早雨少光照宜，夏热偏长多伏旱、秋短阴晦多霪雨，东季温和少霜雪。
年平均气温17.2℃,最热月为8月，平均气温为27.4℃，极端最高月平均气温30.2℃；最冷月为1月，平均气温为6.4℃，极端最低月平均气温4.1℃。
冷却塔技术规范
1概述1.1通则1.1.1本技术要求是征询文件的重要组成部分,投标人所提供的设备应符合本技术要求.本技术要求提出的是最低要求，并未对一切细节做出规定,投标人应保证提供符合本技术规格及要求和有关最新工业标准的产品.1.1.2投标文件的技术要求内凡是发包人告知、介绍基本情况的条款，是供投标人参考、遵循的,应视为应答征询文件其他条款的基本条件。
1.1.3投标人必须对本技术文件提出的技术要求做出实质性的应答,并如实填写所列技术规格表格,该表未列出及不便在表中做出应答的条款应另外补充有关资料逐条做出应答,如有偏离应将偏离情况填入“技术规格偏离/响应表”。
任何不按此要求的投标文件将承担被拒绝接受的风险。
中标后投标人在合同谈判中的任何偏离都不得超越偏离表中已经发包人确认的条款.1.1.4投标人必须注明所供产品的系列、型号,并须提供该产品的外型尺寸、基础尺寸、产品样本，详细说明产品的技术特点、性能指标、功能解释等。
1.1.5如果没有特别说明，投标人在投标文件中所提供的所有设备、仪器、工具均视为包含在投标报价中。
1.1.6所有应答均不得照抄、复制征询文件所列条款、指标和参数。
非量化指标可以直接进行应答，量化指标必须应答具体数值.1.1.7所供设备应是近年来定型投产的该规格型号最新、成熟的、广泛使用的产品。
投标人应提供所供产品的制造厂名称(全称）、产地及生产历史，并提供最新产品样本及说明。
1.1.8按照本技术规范书的产品所涉及的专有或专利技术,发包人认为知识产权使用费已经包括在投标总价中,发包人不会因为任何理由而单独支付额外的费用。
1.1.9投标人提供的设备须取得CQC节水型产品认证.投标人提供的设备必须符合国标，并为近2年内的检测报告，热力性能必须达到100％以上。
获得CE认证的品牌优先考虑.1.1.101。
9。
10投标人须获得ISO9001：2008国际质量管理体系认证；ISO14001:2004国际环保体系认证;1.2冲突1.2.1本技术规格书与其他技术规格书发生冲突时以本技术规格书为准。
