汽轮机技术介绍(通流改造介绍)
汽轮机通流部分介绍讲解
生产培训教案主讲人：简菁技术职称：所在生产岗位：本体调速班讲课时间： 2006年8月10日生产培训教案培训题目：600MW汽轮机通流结构介绍培训目的：熟悉汽轮机高中低压缸的通流结构，设备组成，技术标准及要求．.内容摘要：1、高压通流部分2、中压通流部分3、低压通流部分培训内容：汽轮机的通流部分由高、中、低压3部分组成，高压由调节级和1l级压力级组成，中压为2X9级，低压为双流2X(2X7)级，共计58级。
高压通流部分高压通流部分由1个单列调节级和11级压力级组成。
单列调节级的形式和固定方法见图1调节级叶片为冲动式的三叉三销三联体叶片结构。
这种结构的叶片具有良好的强度性能。
每组叶片通过电解由1块单独的材料加工而成。
叶片根部为三叉形，安装时插入转子上已加工好的与之配合的槽内。
再由3只纵向的销子加以固定。
这种形式的叶片能够承受最小的部分进汽运行工况而不会损坏。
高压11级压力级通流部分见图2。
11级静叶均装于高压静叶持环上。
静叶片为变截面扭叶，由方钢制成，它采用偏心叶根和整体围带。
各叶根和围带焊接在一起，形成具有水平中分面的隔板。
装于静叶持环上直槽内的每半块隔板，用一系列短的L型填隙条来锁紧。
填隙条装在直槽内加工出的附加槽内。
各上半隔板再用制动螺钉固定在静叶持环的上半，该螺钉位于水平中分面的左侧(当向发电机看时)。
生产培训教案动叶片由方钢铣制而成。
可控涡叶片采用倒T型叶根，见图2中叶片装配详图。
每级轮槽均有一末叶槽，叶片从末叶槽插入，并沿着周向装入轮槽内，叶片根部径向面相互贴合。
为使叶根支承面与轮槽紧密贴合，故每只叶片根底均填入垫片。
最后1只装入的末叶片，其与末叶槽连接的锁紧形式见图2A—A截面。
末叶片根部轴向两侧加工出与锁紧件齿形相同的半圆形槽，而转子末叶槽轴向两内侧加工出与上述相同的半圆形槽。
每级所用的两只锁紧件，由I、II两半组合而成，分别装于末叶根部与末叶槽内侧，然后将末叶片同半圆锁紧件I一起装入末叶槽。

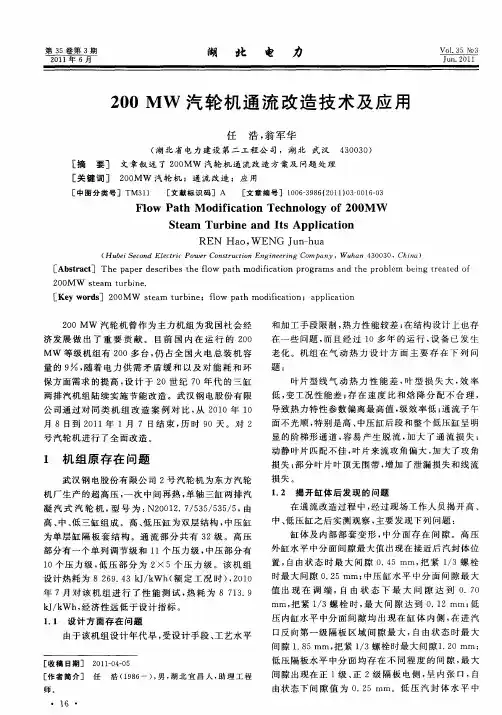

200MW汽轮机通流改造技术及应用
方 法 处理 结合 面 ， 理 后 测 量 汽 缸 中分 面 间 隙 均 为 处
０ ０ ． ３ｍｍ， 尺 塞 不 进 。 塞
４ ２ 中压 隔板 汽封 片径 向间 隙过小 ． 中压 缸 内部 １号 ～ １ Ｏ号 隔板 ， ２号 ～ ５号 隔板
命 。 （） 计 、 ９设 制造 、 验符 合新 机 出厂 标 准 、 求 。 检 要
两排 汽机组 陆 续实施 节 能改 造 。武汉 钢 电股 份有 限 公 司通 过对 同类 机 组 改 造 案 例 对 比 ， ２ １ 从 ０ ０年 １ Ｏ
叶片型 线 气 动 热 力 性 能 差 ， 型 损 失 大 ， 率 叶 效
低 ， 工况性 能 差 ； 在 速度 比 。 ”ｍｍ。低 压 隔板 及 轴 封 所 有 汽 封 圈 换 新 ， 更换 为 东汽 ＤＡＳ汽封 。
件 安全 可 靠 ， 除 原 机 组 存 在 的 缺 陷及 薄 弱 环 节 。 消 （ ） 轮机 进 汽 参 数 不 变 。 （ ） 压 转 子 采 用 新 主 ２汽 ３高
开裂 ， 高压 下 半 内缸 与喷 嘴室 连接 立 焊缝 开裂 ； 压 低
转 子 正反 一级 叶 片与 径 向外侧 护 板之 间存 在 焊渣 沉 积 物 ， 向末 二级 叶 片 其 中一 片 叶 片 出汽 边 上 存 在 正

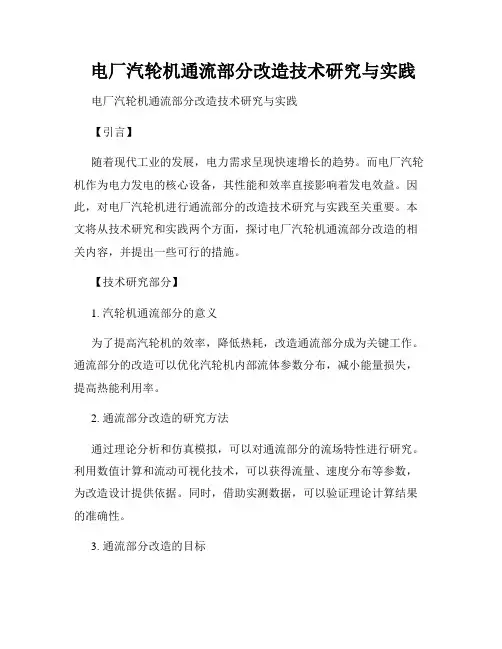

电厂汽轮机通流部分改造技术研究与实践
福州八中2009—2010高三毕业班第二次质量检查历史试题考试时间：90分钟试卷满分：100分命题：高三集备组审核：王艳华校对：吴晖2009.11.14第Ⅰ卷（50分）一、选择题（每题2分，共50分）1. 法国史学家朗格诺瓦和瑟诺博司所著《史学原论》一书指出：“史料可分为两种，有时过去的事件，留下实迹(碑碣及制造品)，有时，也是更常见的，事件所留下的痕迹，是心理的状态——是一种文字上的描写和叙谈。
”作者的意思是A．任何文字史实都带有主观因素B．实迹和文字史料都真实反映历史C．历史是“心理的状态”的反映D．只有实迹史料才能反映历史真实2. “九鼎既成，迁于三国。
夏后氏失之，殷人受之；殷人失之，周人受之。
”其中所说的“九鼎”之所以被广泛重视并在夏商周流转，主要因为它是A．反映民心民意的凭据B．国王祭祀的重要礼器C．青铜工艺水平高的标志D．王朝统治权力的象征3. 沈括《梦溪笔谈》载：“世间锻铁所谓钢铁者，用柔铁屈盘之，乃以生铁陷其间，泥封炼之，锻令相入，谓之团钢。
”这项技术最早出现于A．战国时期B．西汉C．南北朝D．北宋4. 明朝“折中书省之政归六部”。
六部所掌主要是A.决策B.行政C.监察D.司法5. 马克思在评论鸦片战争时说,，“在这场决斗中，陈腐世界的代表是激于道义，而最现代的社会的代表却是为了获得贱买贵卖的特权——这真是任何诗人想也不敢想的的一种奇异的对联式悲歌。
”据此，下列表述正确的是A．“陈腐世界的代表”是指固守旧制度的清政府B．“贱买贵卖的特权”说明英国侵华与鸦片无关C．“对联式悲歌”是指中英两国在战争中两败俱伤D．“最现代的社会的代表”体现出人类的正义和道德6. 近代以来，在中国人民维护国家主权的斗争中出现了许多震撼人心的爱国口号。
如①抗美援朝，保家卫国②保卫华北，保卫黄河，保卫全中国③愿人人战死而失台，决不愿拱手而让台④还我山东，还我青岛。
这些口号出现的先后顺序是A.①②④③B.①③②④C.②③④①D.③④②①7. 抗日战争期间，延安“吸引了一个美国军事观察团、一些美国国务院外交官和一个美国总统特使前来访问，另外还有大批外国记者前来采访”。
汽轮机组通流部件改造情况
汽轮机组通流部件改造情况一、汽机通流部件改造情况汽轮机通流部分改造主要是指采用先进成熟的气动热力设计技术、结构强度设计技术及先进制造技术，对早期采用相对落后技术设计制造的或长期运行已老化，经济性、可靠性较低的在役汽轮机的通流部分进行改造，以提高汽轮机运行的经济性、可靠性和灵活性，并延长其服役寿命。
自上世纪90年代中期始，国内在役的汽轮机开始进行改造，目前国内200MW及以下功率等级的汽轮机已有数百台实施改造，改造后汽轮机的经济性和安全性均有得到提高，取得了良好改造效果。
近两年内，早期投运或采用上世纪70年代～80年代技术设计制造的300MW功率等级的汽轮机也已有几十台进行了通流部分改造，为后续的汽轮机通流部分改造积累了诸多经验。
任何机组都会因具体工作环境的影响而受到不同程度的损伤。
最常见的损伤原因包括固体颗粒的冲蚀、积垢、间隙增大、锤痕、异物损伤等。
其次，还有结合面或密封环的泄露和点蚀。
静、动部件的摩擦将会增大泄露及其相关损失。
引起摩擦的原因包括大的转子振动、静止部件的热变形、轴承故障、进水、固体颗粒冲蚀等。
除了因表面粗糙度增大，反动度改变，正常级内压力分布混乱造成的损失以外，结垢亦可引起较大的出力下降。
因为结垢后使喷嘴面积减小，限制了通流能力。
锤痕和异物损伤也会同样引起损失。
其它诸如进口密封环、内缸结合面及隔板间的泄漏可引起较大的损失，因为这些泄露流量中有的蒸汽旁通了若干级或整个通流部分。
上述原因导致汽轮机各级损失较大，级效率及通流效率低下，多数机组缸效率及热耗率达不到设计值。
300MW等级汽轮机特别是上世纪90年代中期前汽轮机多数不同程度的存在喷嘴室变形、高压调节级及中压第一级固体颗粒冲蚀损坏、内缸体变形严重、低压末级、次末级断裂、损伤故障、水蚀严重及其它影响机组可靠性的安全隐患。
汽轮机在投运若干年后，随着老化其性能逐渐下降变差而无法避免，在机组正常估算寿命期内，其故障率的大小往往呈现“浴盆曲线”式的变化，设备经多年运行后，在部件磨损阶段故障率会趋于增长。
早期引进型300MW汽轮机通流部分改造介绍
结束语
1、早期引进型300MW汽轮机存在次末级叶片的二阶频率共 早期引进型300MW汽轮机存在次末级叶片的二阶频率共 300MW 振避开率不够和应力集中等安全隐患和汽轮机装置效率 煤耗高等问题， 低、煤耗高等问题，面临着不断上涨的燃料成本和环保 的压力。 的压力。 某公司1号汽轮机改造项目技术合同已于07 07年 28日签 2、某公司1号汽轮机改造项目技术合同已于07年4月28日签 项目正在执行中，将于08 08年 月机组大修中实施； 定，项目正在执行中，将于08年4月机组大修中实施； 2 号汽轮机改造项目有待机组下一个大修周期安排。 号汽轮机改造项目有待机组下一个大修周期安排。 火力发电厂的煤耗水平除与汽轮机装置的效率有关外， 3、火力发电厂的煤耗水平除与汽轮机装置的效率有关外， 还必须考虑锅炉效率、 还必须考虑锅炉效率、热力系统优化及凝汽器的优化运 因而在实施汽轮机改造项目的同时， 行，因而在实施汽轮机改造项目的同时，上述的问题必 须同时考虑，否则，节能降耗的效果会受到较大影响。 须同时考虑，否则，节能降耗的效果会受到较大影响。
三、改造后应达到的主要技术 指标和性能
1、功率及热耗保证值 汽轮机铭牌功率（TRL） 汽轮机铭牌功率（TRL） 330MW
汽轮机最大连续功率（ MCR） 汽轮机最大连续功率（T-MCR） ≥347MW 汽轮机热耗率验收保证值（THA） 汽轮机热耗率验收保证值（THA） ≤1887kCal/kW.h
二、改造原则
通过对汽轮机通流部分进行改造， 1、通过对汽轮机通流部分进行改造，达到提 高汽轮机热效率、 高汽轮机热效率、增加汽轮机铭牌出力的目 的，增加汽轮机铭牌出力至330MW，降低汽轮 增加汽轮机铭牌出力至330MW， 330MW 机热耗率（THA工况 工况） 机热耗率（THA工况）至1887kCal/kW.h 7899kj/kwh）以下。 （7899kj/kwh）以下。在不影响改造效果的前 提下， 提下，尽可能利用原有设备 。
节能降耗汽轮机通流改造技术应用

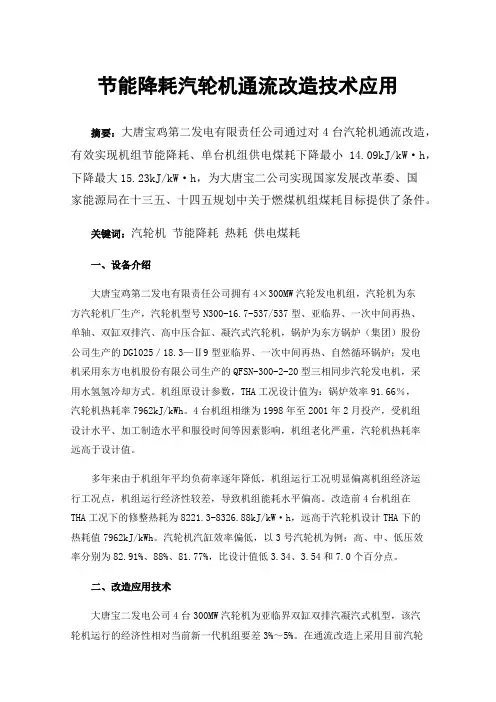

节能降耗汽轮机通流改造技术应用摘要：大唐宝鸡第二发电有限责任公司通过对4台汽轮机通流改造，有效实现机组节能降耗、单台机组供电煤耗下降最小14.09kJ/kW·h，下降最大15.23kJ/kW·h，为大唐宝二公司实现国家发展改革委、国家能源局在十三五、十四五规划中关于燃煤机组煤耗目标提供了条件。
关键词：汽轮机节能降耗热耗供电煤耗一、设备介绍大唐宝鸡第二发电有限责任公司拥有4×300MW汽轮发电机组，汽轮机为东方汽轮机厂生产，汽轮机型号N300-16.7-537/537型、亚临界、一次中间再热、单轴、双缸双排汽、高中压合缸、凝汽式汽轮机，锅炉为东方锅炉（集团）股份公司生产的DGl025／18.3—Ⅱ9型亚临界、一次中间再热、自然循环锅炉；发电机采用东方电机股份有限公司生产的QFSN-300-2-20型三相同步汽轮发电机，采用水氢氢冷却方式。
机组原设计参数，THA工况设计值为：锅炉效率91.66％，汽轮机热耗率7962kJ/kWh。
4台机组相继为1998年至2001年2月投产，受机组设计水平、加工制造水平和服役时间等因素影响，机组老化严重，汽轮机热耗率远高于设计值。
多年来由于机组年平均负荷率逐年降低，机组运行工况明显偏离机组经济运行工况点，机组运行经济性较差，导致机组能耗水平偏高。
改造前4台机组在THA工况下的修整热耗为8221.3-8326.88kJ/kW·h，远高于汽轮机设计THA下的热耗值7962kJ/kWh。
汽轮机汽缸效率偏低，以3号汽轮机为例：高、中、低压效率分别为82.91%、88%、81.77%，比设计值低3.34、3.54和7.0个百分点。
二、改造应用技术大唐宝二发电公司4台300MW汽轮机为亚临界双缸双排汽凝汽式机型，该汽轮机运行的经济性相对当前新一代机组要差3%～5%。
在通流改造上采用目前汽轮机设计的先进技术，这些先进设计技术是东汽公司在对引进技术消化吸收后，应用当代技术进步的成果，经过近20年研究和技术创新，具有独立知识产权的汽轮机通流设计先进技术。
汽轮机通流技术改造
苏制超临界三缸两排汽320MW汽轮机通流技术改造李宝清，赵吕顺，杨舰，王胜利（北京全四维动力科技有限公司，北京，100085）摘要：苏制超临界320MW汽轮机热耗高、效率低，显著低于目前300MW机组的先进水平。
北京全四维动力科技有限公司采用最新的设计技术对其进行了通流技术改造，通流改造后的热力性能试验表明该型汽轮机的通流改造是非常成功的，也为国内其他进口机组的通流改造提供了很好的借鉴。
关键词：超临界；汽轮机；通流改造；缸效率；热耗0•引言随着近几年我国和全球经济、能源和环保形势的发展，火力发电企目前面临的形势也出现了一些新的特点。
节能减排已经提升为火电企业发展的约束性指标；火力发电企业的电量调度已由铭牌调度逐步调整为节能调度；07年以来国内外电煤价格一度高涨，火电企业经营压力陡增。
在上述背景下，机组的煤耗水平、汽轮机的热耗水平已成为影响火电企业生存与发展的关键指标，要在市场竞争中保持发展优势，就必须采取有效措施，大幅度降低汽轮发电机组的供电煤耗水平。
华能南京电厂# 1、# 2机组为前苏联生产的超临界机组。
1994年投产以来，汽轮机缸效率和热耗率一直严重偏离设计值，机组煤耗较高，且存在某些安全可靠性问题，迫切需要对其进行技术改造以实现机组热力性能和安全性能的提升，以实现大幅度的节能减排、应对节能调度和煤炭成本上涨带来的压力。
1•苏制超临界320MW汽轮机概况华能国际南京发电厂# 1、# 2汽轮机是乌克兰哈尔科夫汽轮机厂生产制造的K —320—23.5 —4型超临界、一次中间再热、三缸两排汽冲动凝汽式汽轮机。
该型机组主蒸汽参数为23.5Mpa、540 C；再热蒸汽参数为 3.7Mpa、540 C ,铭牌出力为320MW。
K —320 —23.5—4型汽轮机的结构如下图所示。
该型汽轮机由高压缸、中压缸和低压缸三个汽缸组成，其中高、中压缸为双层缸，采用蒸汽流向反向布置，低压缸采用双流图1超临界320MW汽轮机纵剖面图高压缸部分通流级数为9级，包含1个单列调节级和8个压力级；中压缸部分通流级数为10级，低压缸的通流级数为2拓级。
汽轮机本体通流部分改造及效果分析尉帅
汽轮机本体通流部分改造及效果分析尉帅摘要：汽轮机通流部分是工质在汽轮机的本体中流动做功所经过的汽轮机部件的总称。
汽轮机的通流部件主要是包括了截流调节装置、汽轮机静叶栅和动叶片、汽封和轴封及其它辅助装置。
汽轮机通流部分的技术改造是提高机组的效率、进行节能降耗的有效措施。
本文简要分析了汽轮机流通部位改造的技术原则及主要内容，并对改造后的效果进行了深入的分析，希望能为国内企业改造汽轮机带来一定的参考价值。
关键词：机组汽轮机；流通部位；改造；效果分析为了能够满足国家能源可持续发展战略的要求。
近几年来，国家关于节能降耗的政策在各行各业都得到了稳步的推行，而火力发电厂是不可再生的能源的消耗大户，降低火电厂供电煤耗对实现国家号召的节能减排政策有着非常重要的意义。
近年来，由于国家电源建设高速发展，电力的供需矛盾日益趋于缓和。
节能降耗与发电企业的生存与发展密切相关，降低发电成本、提高经济效益，已经成为当前发电企业的迫切需要。
供电煤耗是影响发电成本的主要因素之一，通过对火电厂热经济性的分析研究表明，电厂的煤耗偏高的一个重要原因是汽轮机通流部分的效率低。
虽然高参数、大容量的机组在我国陆续的投产，但是在我国，低参数、小容量的机组还是占有一定的比例，从我国当前的机组运行的情况来看，机组的实际运行的供电煤耗率均大于设计值。
我国自20世纪8O年代中期就开始了研究汽轮机组的技术改造的工作。
经过几十年的研究和发展，通过围绕提高机组效率和电厂效益、改善污染环境、降低成本的理念，在现阶段，国内诸多企业纷纷将多种国际上先进的技术融入到汽轮机改造之上，开始有计划、有步骤、有规模、有针对性地实施对国内的老旧机组的通流部分进行改造，以增加机组出力、降低电厂煤耗。
汽轮机通流部分改造经过研究，已被证实是提高机组效率的有力措施。
1汽轮机本体改造的必要性采用最新的汽轮机设计技术对超临界660MW等级机组高、中、低压通流部分进行改造，最大限度提高通流效率，尽可能的消除内漏，从设计上提高机组整体效率并确保运行效率与机组设计效率趋于吻合，从而最终降低机组热耗率，提高机组经济性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压缸改造范围及说明
序号 1 2 3 4 5 6 7 高压内缸 喷嘴组、调节级 高压隔板、静叶持环 高压转子、高压动叶 平衡活塞 隔板汽封和围带汽封 高压缸端部汽封 名称 说明 配合新型叶片改造，同时保持原设计各抽 汽口物理位置不变 优化型线 AIBT技术设计的弯扭新叶型 AIBT技术设计的弯扭新叶型 推力计算核定尺寸，采用布莱登汽封型式 采用镶片式汽封 采用新型汽封，如蜂窝(接触式)汽封等
改造目标
• 提高汽轮机的效率，热耗在现有运行值基础上降低3～5％（10~15g）； • 适当提高机组出力，改造后的铭牌出力取决于锅炉蒸发量和铭牌背压； • 提高汽轮机的安全可靠性，消除安全隐患及缺陷； • 提高汽轮机调峰能力。 • 有效减少SO2、NOx、CO2和烟尘的排放。
改造方案说明
• 外缸不动、主汽阀、主调阀布置不变，外部接口完全相同 • 调节级动叶采用三叉三销结构型式，主蒸汽进汽通过喷嘴室过渡，为 顺流布置结构； • 高中压缸叶片采用新标准材料； • 高中压通流叶片采用3DV叶片以提高通流效率；高压除调节级外，共 有13级压力级（老机型为11级）；中压共10级（老机型为9级）
中压缸改造范围及说明
序号 1 2 3 4 5 名称 中压内缸 中压隔板、静叶持环 中压转子、中压动叶 隔板汽封和围带汽封 中压缸端部汽封 说明 配合新型叶片改造，同时保持原设计各 抽汽口物理位置不变 AIBT技术设计的弯扭新叶型 AIBT技术设计的弯扭新叶型 采用镶片式汽封 采用新型汽封，如蜂窝(接触式)汽封等
投运日期 2010年12月 2011年6月 2010年11月 2010年12月 2011年6月 2011年11月 2013年2月 2012年6月 2011年12月 2012年12月 2012年1月 2012年6月 2013年5月 2012年12月 2014年1月 2012年11月 2012年11月 2013年1月 2012年12月 2013年5月 已投运 2013年7月 已签合同 已投运 2014年1月 2013年12月
（ 总投运约 30台 ） 亚临界 300MW湿冷机组采用该技术改造部分业绩
10 莱城#3、#4机组 11 长兴电厂#2、#3机组 12 彭城电厂#3、#4机组 13 徐塘电厂#4、#5机组 14 15 16 17 18 19 嵩屿#1机组 宁夏大坝#3、#4机组 田家庵#5机 温州#6机组 菏泽#3、#4机组 长兴电厂#1、#4机组
高效的高中低压通流结构
1 小直径、多级数、各级均有汽封 2 变反动度 3 全部采用‘T’型叶根，漏汽损失小
静叶根T型
双T叶根
单T叶根
4 高中低叶片级采用弯扭的马刀型动、 静叶片 5 整体围带叶片、全切削加工；强度 好、动应力低、抗高温蠕变性能好
序 号 1 2 3 4 5 6 7 8 9
项目名称 外高桥#3、#4机组 丰城#3、#4机组 嵩屿#2机组 阳逻#1、#2机组 沙角A电厂#4、#5机组 石横#3、#4机组 望亭#11机组 温州#5机组 秦皇岛#1机组
先进的整体通流设计技术（AIBT）
近年上海电气不断创新发展，开发了先 进的整体通流叶片设计技术(AIBT) ，该技术 包含了通流的整体布置、叶片选型、差胀间 隙设计、叶顶围带和叶根设计等功能，已成 功应用于亚临界300MW 湿冷汽轮机通流改 造及300 ～600MW 等级新开发机组的设计 中。 AIBT 整体通流设计技术与传统的通流 设计技术相比，具有非常显著的优点： 从气动力学角度，提出了变反动 度的设计原则，即每一叶片级的 反动度是不相等的，以最佳的气 流特性决定各级的反动度，使各 个全三维叶片级均处在最佳的气 动状态，提高整个缸的通流效率 通流汽封采用镶片式汽封，降低 漏汽损失 叶片采用‘T’型叶根， 无轴向漏汽损失
高中压布置
全新通流技术
自平衡式连通管
顺流喷嘴
93.0%
IP
87.0%
HP
无中心孔转子
新型汽封 全新整体内缸设计
低压布置
末级叶片 排汽段优化
新型汽封
单层低压内缸
3D通流设计
原机型
改造后新一代机型
改造方案小结
• 采用变反动度设计优化300MW机组高中压通流，改造后高中压缸设计效 率分别达87.0和93.0 ％； • 高压内缸、持环等可做成整体缸，减少漏汽； • 高压调节级通过喷嘴室过渡，改反流为顺流，六阀全开状态下，相对效率 提高1.6％； • 高中压缸部分可采用新型汽封，以提高密封性能，如端部汽封采用刷子汽 封；平衡活塞汽封采用布莱登汽封等；
通流改造方案小结
通过增加叶片级数、采用效率更高的弯扭叶片和采用高效 汽封等措施可提高通流效率、减少漏汽，进而提高机组运行的 安全可靠性，增加机组铭牌出力，提高机组效率。如改造后阀 门全开工况高压缸效率可达到89%以上水平。
通流改造方案总结及经济性分析
上海电气将先进的整体通流和结构设计技术应用到亚临界 600MW湿冷汽轮机改造中，改造后可以提高机组运行的安全可 靠性，增加机组铭牌出力，提高机组效率。改造后机组阀门全 开工况高压缸效率可达到89%以上水平。
• • • •
整体通流设计技术（AIBT）介绍 300MW等级汽轮机通流改造概述 典型亚临界600MW湿冷汽轮机通流改造方案 典型超临界600MW等级汽轮机通流改造概述
典型亚临界600MW湿冷汽轮机原机型
汽轮机型式 铭牌出力 主蒸汽参数 再热蒸汽温度 VWO流量 转速 末级叶片长度 背压 单轴，高中压分缸，四缸四排汽 600 MW 16.67 MPa(a),538 ℃ 538 ℃ 2008/2028 t/h 3000 r/min 905 mm 4.9 kPa(a)
原机型 F156 H156 F156 H156 B156 H156 F156 H156 155 H156 H156 F156 H156 H156 H156 F156 H156 H156 H156
改造方案 高中低压通流全改 高中压通流全改、低压不改 高中压通流全改、低压不改 高中低压通流全改 高中低压通流全改 高中低压通流全改 高中低压通流改造 高中压通流全改、低压不改 高中压通流全改、低压不改 高中低压通流改造 高中低压通流改造 高中压通流全改、低压不改 高中压通流全改、低压汽封改造 高中低压通流改造 高中低压通流改造 高中低压通流全改 高中压通流全改、低压不改 高中压通流全改、低压不改 高中低压通流全改 高中低压通流改造
应用业绩
序号 1 2 电厂 嘉华电厂#5 国华宁海、台山等一 批17台 原型机 157 157 改造方案 高中压全改 高中压全改 项目情况 已签合同 已签框架合 同
综上分析，高中低压全改方案具有改造彻底、改造效 果最好、投资回报时间短和改造长期受益高等优点。故推 荐亚临界600MW湿冷汽轮机采用高中低压全改方案进行 通流改造。
低压缸改造方案
1. 2. 前四级动静叶进行优化，采用AIBT 技术设计全新弯扭叶片； 以提高电厂全年加权平均经济性为目标，优化选用先进可靠的末级长叶 片系列，可采用905/915/1050mm ； 3. 通流部分隔板和围带汽封采用镶片式汽封替换弹簧退让式汽封，齿数更 多，密封更好； 4. 5. 低压采用新型结构，更换内缸解决#5 、#6 抽汽超温问题； 外缸基本不动，根据末叶片的选配，可在排汽导流椎处做适当改进。
高压缸改造前
原机型高压缸装配图
高压缸改造后
围带汽 封形式 隔板汽 封形式
改造后机型高压缸装配图 高压静叶持环和高压内缸可做成整体内缸，加强密封，减少现场装配工作量
中压缸改造前
原机型中压缸装配图
中压缸改造后
改造后中压缸装配图
高中压部分改造小结
1.采用AIBT技术优化设 计亚临界600MW湿冷汽 轮机高中压通流，全面 提升高中压缸效率； 2.高压内缸、持 环等可做成整体 缸，减少漏汽; 3.通流部分采用镶片 式汽封；可在高中压 轴端汽封、采用蜂窝 式或接触式汽封，平 衡活塞汽封采用布莱 登汽封，减少漏汽。
低压缸改造前
原机型低压缸装配图
低压缸改造后
改造后低压缸装配图
低压缸改造小结
低压前四级动静叶采用AIBT技术进行叶型优化，末三级可个性化 选用905/915/1050mm系列叶片，改造后低压缸效率可达90%。 在低压缸端部可考虑采用新型汽封，以提高密封性能，如采用蜂 窝汽封或接触式汽封等。
低压缸改造范围及说明
序号 1 2 3 4 5 6 7 8 低压内缸 低压静叶持环 低压转子及动叶 低压隔板 低压缸进、排汽导流环 隔板汽封和围带汽封 低压内缸隔热罩 联轴器螺栓（LPⅠ-中间 三凸台螺栓改四凸台螺栓 轴-LPⅡ-发电机） 采用镶片式汽封 名称 新型结构 原设计两个持环合并成一个持环 AIBT技术叶型替换原叶型 AIBT技术设计的弯扭新叶型 说明
亚临界300MW湿冷汽轮机改造主要技术指标效果
缸效：
外高桥电厂 高压缸：87.3％ 中压缸：93.6％ 石横电厂#3 高压缸：87.6% 中压缸：93.12% 温州#5： 高压缸：86.72% 中压缸：92.43% 长兴#3： 高压缸：86.6% 中压缸：92.2%
出力：
外高桥电厂 铭牌出力320MW 最大连续出力： ＃3：331.39MW ＃4：332.7MW 阳逻电厂 铭牌出力328MW
亚临界600MW湿冷汽轮机原机型总体布置形式
亚临界600MW 湿冷汽轮机 通流改造的必要性
受当时设计及工艺条件限制，原机组设计效率不高
157机组部分设计技术为西屋20世纪70年代的水平 通流技术为上汽90年代末水平
机组实际运行效率偏低
亚临界600MW湿冷部分机组运行热耗约在8000～8100kJ/kW.h
国家节能减排政策需要及相关激励政策 各发电企业经营压力
改造原则及方针
将汽轮机发展的最新技术成果充分运用到改造机组中去，消除老机组缺 陷，全面有效提高机组的经济性及安全可靠性 在对经济性影响较小的情况下，尽可能保留现有设备，应用新技术而只 改造最少的部套，降低改造成本 根据成本与收益的比价效应，下列条件通常为机组改造的约束条件： 基础不动，各轴承座及轴承跨距保持不变 高中压外缸及低压外缸不换, 各管道接口位置不变 汽轮机与发电机连接方式和位置不变 机组主、再热门及与外缸保持不变 现有进排汽参数基本不变
