第五节 控制系统方案的初步设计教案

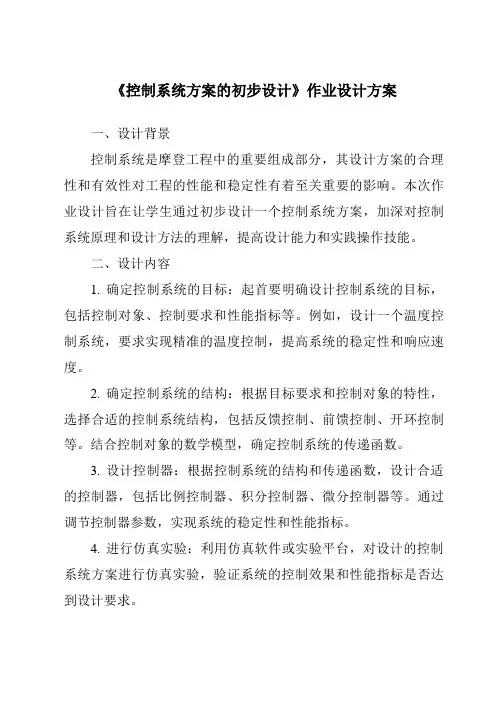

《控制系统方案的初步设计作业设计方案》
《控制系统方案的初步设计》作业设计方案一、设计背景控制系统是摩登工程中的重要组成部分，其设计方案的合理性和有效性对工程的性能和稳定性有着至关重要的影响。
本次作业设计旨在让学生通过初步设计一个控制系统方案，加深对控制系统原理和设计方法的理解，提高设计能力和实践操作技能。
二、设计内容1. 确定控制系统的目标：起首要明确设计控制系统的目标，包括控制对象、控制要求和性能指标等。
例如，设计一个温度控制系统，要求实现精准的温度控制，提高系统的稳定性和响应速度。
2. 确定控制系统的结构：根据目标要求和控制对象的特性，选择合适的控制系统结构，包括反馈控制、前馈控制、开环控制等。
结合控制对象的数学模型，确定控制系统的传递函数。
3. 设计控制器：根据控制系统的结构和传递函数，设计合适的控制器，包括比例控制器、积分控制器、微分控制器等。
通过调节控制器参数，实现系统的稳定性和性能指标。
4. 进行仿真实验：利用仿真软件或实验平台，对设计的控制系统方案进行仿真实验，验证系统的控制效果和性能指标是否达到设计要求。
5. 分析和总结：根据仿真实验结果，分析系统的控制效果和存在的问题，总结设计经验和改进方向，完善控制系统方案。
三、设计要求1. 设计方案要求符合控制系统的基本原理和设计方法，能够实现设计的控制目标和性能指标。
2. 设计方案要求具有一定的创新性和实用性，能够解决实际工程中的控制问题。
3. 设计方案要求能够清晰地表达设计思路和方法，包括系统的结构、控制器设计和仿真实验结果等。
4. 设计方案要求能够合理地分析和总结设计结果，提出改进方向和优化措施，完善控制系统方案。
四、设计流程1. 确定控制系统的目标和要求，选择控制对象和性能指标。
2. 根据控制对象的特性和数学模型，确定控制系统的结构和传递函数。
3. 设计控制器，包括比例控制器、积分控制器、微分控制器等。
4. 进行仿真实验，验证设计方案的有效性和性能指标。
5. 分析实验结果，总结设计经验，完善控制系统方案。

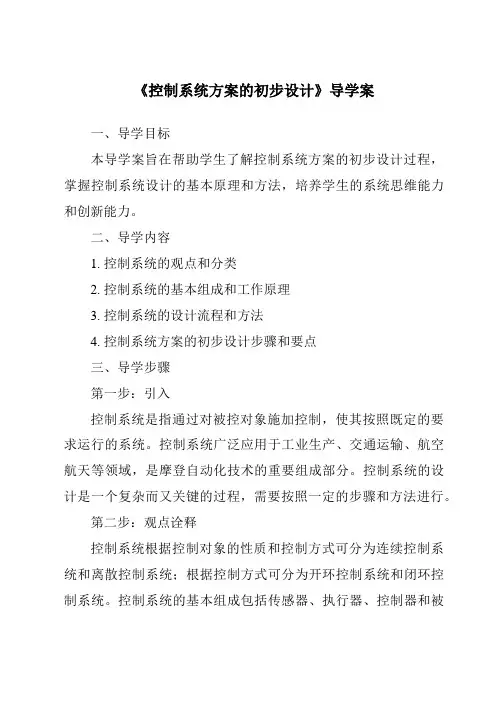

《控制系统方案的初步设计导学案-2023-2024学年高中通用技术地质版》
《控制系统方案的初步设计》导学案一、导学目标本导学案旨在帮助学生了解控制系统方案的初步设计过程，掌握控制系统设计的基本原理和方法，培养学生的系统思维能力和创新能力。
二、导学内容1. 控制系统的观点和分类2. 控制系统的基本组成和工作原理3. 控制系统的设计流程和方法4. 控制系统方案的初步设计步骤和要点三、导学步骤第一步：引入控制系统是指通过对被控对象施加控制，使其按照既定的要求运行的系统。
控制系统广泛应用于工业生产、交通运输、航空航天等领域，是摩登自动化技术的重要组成部分。
控制系统的设计是一个复杂而又关键的过程，需要按照一定的步骤和方法进行。
第二步：观点诠释控制系统根据控制对象的性质和控制方式可分为连续控制系统和离散控制系统；根据控制方式可分为开环控制系统和闭环控制系统。
控制系统的基本组成包括传感器、执行器、控制器和被控对象，其中传感器用于采集被控对象的信息，控制器根据反馈信息调节执行器控制被控对象。
第三步：设计流程和方法控制系统的设计流程主要包括需求分析、系统建模、控制器设计、仿真验证和实际应用等步骤。
在设计过程中，需要充分思量被控对象的动态特性、环境条件和控制要求，选择合适的控制策略和参数，进行仿真验证和调试，最终实现控制系统的稳定性和性能优化。
第四步：初步设计步骤和要点1. 确定控制目标和性能指标：明确控制系统的目标和要求，包括稳定性、灵敏度、鲁棒性等指标。
2. 建立数学模型：根据被控对象的特性和控制需求，建立控制系统的数学模型，包括传递函数、状态空间方程等。
3. 选择控制策略和参数：根据数学模型，选择合适的控制策略和参数，如比例积分微分（PID）控制器、模糊控制器等。
4. 进行仿真验证：利用仿真软件对设计的控制系统方案进行验证和调试，分析系统的稳定性和性能。
5. 实际应用和调试：将设计好的控制系统方案应用到实际系统中，并进行调试和优化，确保系统能够稳定运行并满足控制要求。
四、导学反馈通过本次导学，学生应能够掌握控制系统的基本观点和分类，了解控制系统的设计流程和方法，掌握控制系统方案的初步设计步骤和要点。
控制系统方案的初步设计
控制系统方案的初步设计一、引言控制系统是利用各种传感器和执行器来监测和控制特定过程或设备的技术体系。
一个控制系统方案的初步设计关乎到整个控制系统的性能和稳定性。
本文将介绍控制系统方案的初步设计的内容和步骤。
二、控制目标和需求分析在进行控制系统方案的初步设计之前，需要对控制目标和需求进行充分的分析和明确。
这包括对被控对象的特性、控制变量的选择、控制目标的界定、系统稳定性要求等方面的内容。
只有通过充分的目标和需求分析，才能确保控制系统方案的有效性和可行性。
三、系统建模和模型选择在进行控制系统方案的初步设计之前，需要进行系统的建模和模型的选择。
系统建模是将被控对象和控制器进行数学建模的过程，可以采用传统的数学建模方法或者基于数据的建模方法。
模型选择是指选择合适的系统模型，包括经典的连续时间模型、离散时间模型、状态空间模型等。
通过系统建模和模型选择，可以为控制系统的初步设计提供基础。
四、控制器的选择和设计控制器是控制系统中最核心的部分，控制系统方案的初步设计需要选择合适的控制器，并进行系统的控制器设计。
控制器的选择可以根据系统的特性和控制要求来确定，可以选择PID控制器、模糊控制器、模型预测控制器等。
控制器的设计需要根据系统的数学模型和控制目标进行，可以采用各种控制策略和优化方法来设计。
五、传感器和执行器的选择和配置控制系统方案的初步设计还需要选择合适的传感器和执行器，并进行系统的传感器和执行器的配置。
传感器用于测量被控对象的状态变量，执行器用于控制被控对象的控制变量。
选择合适的传感器和执行器可以提高系统的测量和控制性能，配置传感器和执行器可以提高系统的稳定性和可靠性。
六、系统仿真和优化在完成控制系统方案的初步设计之后，还需要进行系统的仿真和优化。
系统仿真可以通过建立系统的仿真模型，模拟系统在不同工况下的运行情况，评估控制系统的性能和稳定性。
通过仿真结果可以调整和优化控制系统的参数和配置，进一步提高控制系统的性能。

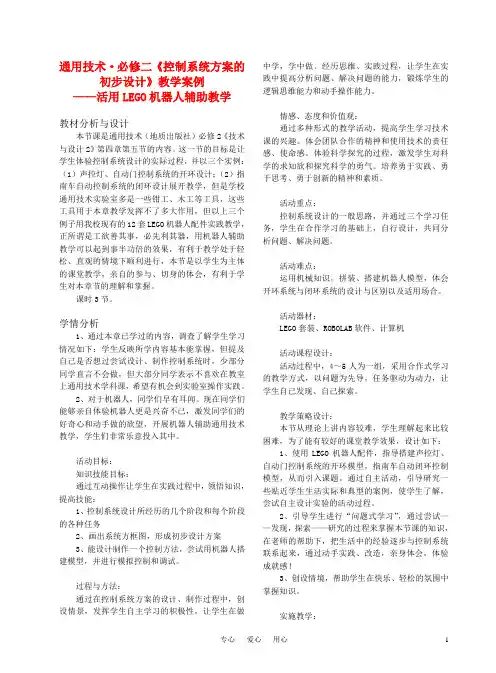

高二通用技术 《控制系统方案的初步设计》教学案例
先让我们看一看传统的教学方法：课堂上教师照书念词，照图解说，空对空地问，空对空地答，45分钟的课堂教学就这样在沉闷枯燥的氛围中度过。先进一点的做一个PPT课件，或是一个FLASH动画，也难逃隔靴搔痒、云里雾里的命运，结果是教师痛苦，学生乏味，不求高效只求能通过省会考。这样，学生对本课的教学缺乏兴趣导致对通用技术课程的学习失去信心便是顺理成章的了。
乐高机器人易用、易于接受，机器人的制做都是徒手进行的，不需要借助其他任何工具。这一点使它非常容易被学生们接受，学生活动时可以很轻松的上手。学生们用它来实现一个设计可以只用很短的时间，这对于一节课45分钟来说是很有利的，学生在更改设计时从拆到装也可以在很短时间完成，这使学生们很快就可以看到他们的设计成果，对他们自己的设想能在很短时间得到反馈，这对学生的学习来说是很重要的。同时也在很大程度上减轻了教师教学的负担。
情感、态度和价值观：
通过多种形式的教学活动，提高学生学习技术课的兴趣。体会团队合作的精神和使用技术的责任感、使命感。体验科学探究的过程，激发学生对科学的求知欲和探究科学的勇气。培养勇于实践、勇于思考、勇于创新的精神和素质。
活动重点：
控制系统设计的一般思路，并通过三个学习任务，学生在合作学习的基础上，自行设计，共同分析问题、解决问题。
二、乐高教学平台与《通用技术》教学的“全程无缝啮合”
我们先来看一下课程的教学内容和特点：《通用技术》课程有两个必修模块，必修模块一强调的二个重点是：对技术的理解和对设计过程的把握。必修模块二有四个单元，它们分别是结构与设计、流程与设计、系统与设计和控制与设计。《通用技术》课程的特点是：创新性、技术性和实践性。
（3）工作原理：检测装置测量出被控量并返回到系统的输入端； 是比较器，它将给定量与所检测的被控量进行比较，求出偏差值；控制器将这一偏差值进行运算处理，并向执行器下达控制指令；执行器根据指令对被控对象进行控制，从而使被控量稳定在一定的范围内。

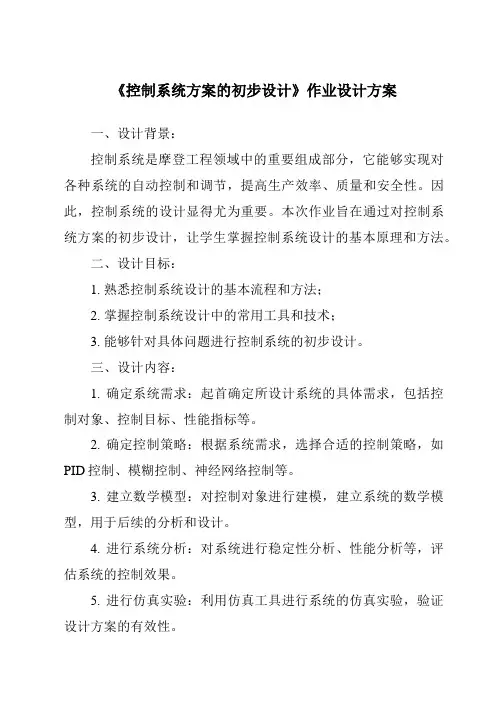

《控制系统方案的初步设计作业设计方案-2023-2024学年高中通用技术地质版》
《控制系统方案的初步设计》作业设计方案一、设计背景：控制系统是摩登工程领域中的重要组成部分，它能够实现对各种系统的自动控制和调节，提高生产效率、质量和安全性。
因此，控制系统的设计显得尤为重要。
本次作业旨在通过对控制系统方案的初步设计，让学生掌握控制系统设计的基本原理和方法。
二、设计目标：1. 熟悉控制系统设计的基本流程和方法；2. 掌握控制系统设计中的常用工具和技术；3. 能够针对具体问题进行控制系统的初步设计。
三、设计内容：1. 确定系统需求：起首确定所设计系统的具体需求，包括控制对象、控制目标、性能指标等。
2. 确定控制策略：根据系统需求，选择合适的控制策略，如PID控制、模糊控制、神经网络控制等。
3. 建立数学模型：对控制对象进行建模，建立系统的数学模型，用于后续的分析和设计。
4. 进行系统分析：对系统进行稳定性分析、性能分析等，评估系统的控制效果。
5. 进行仿真实验：利用仿真工具进行系统的仿真实验，验证设计方案的有效性。
6. 撰写设计报告：撰写控制系统方案的设计报告，详细介绍设计过程、结果和结论。
四、设计步骤：1. 确定控制对象：以小型水箱温度控制系统为例，控制对象为水箱内的温度。
2. 确定控制目标：控制水箱内的温度在设定值附近波动，保持稳定。
3. 确定控制策略：选择PID控制策略进行控制。
4. 建立数学模型：根据热力学原理建立水箱温度控制系统的数学模型。
5. 进行系统分析：对系统进行稳定性分析、性能分析，确定控制参数。
6. 进行仿真实验：利用MATLAB等仿真工具进行水箱温度控制系统的仿真实验。
7. 撰写设计报告：撰写控制系统方案的设计报告，包括系统需求、控制策略、数学模型、系统分析结果和仿真实验结果。
五、设计评估：通过对控制系统方案的初步设计，学生能够深入了解控制系统设计的基本原理和方法，提高控制系统设计的能力和水平。
六、作业要求：1. 按照设计步骤完成控制系统方案的初步设计；2. 提交控制系统方案的设计报告，包括设计过程、结果和结论；3. 按时完成作业，保证作业质量。

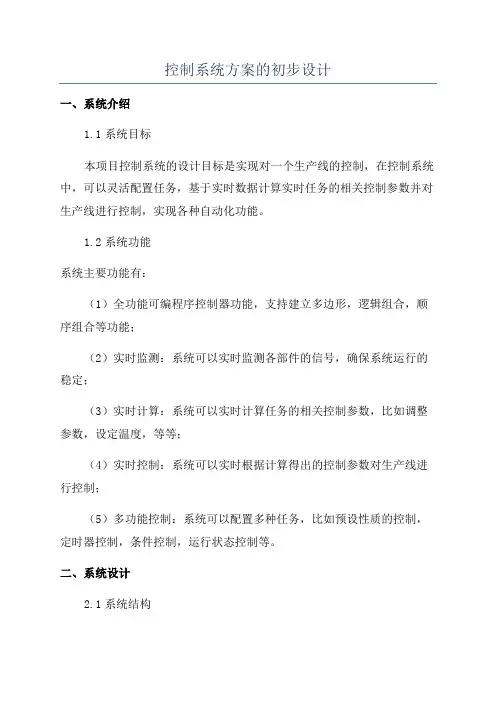

控制系统方案的初步设计
控制系统方案的初步设计
一、系统介绍
1.1系统目标
本项目控制系统的设计目标是实现对一个生产线的控制，在控制系统中，可以灵活配置任务，基于实时数据计算实时任务的相关控制参数并对生产线进行控制，实现各种自动化功能。
1.2系统功能
系统主要功能有：
（1）全功能可编程序控制器功能，支持建立多边形，逻辑组合，顺序组合等功能；
（2）实时监测：系统可以实时监测各部件的信号，确保系统运行的稳定；
（3）实时计算：系统可以实时计算任务的相关控制参数，比如调整参数，设定温度，等等；
（4）实时控制：系统可以实时根据计算得出的控制参数对生产线进行控制；
（5）多功能控制：系统可以配置多种任务，比如预设性质的控制，定时器控制，条件控制，运行状态控制等。
二、系统设计
2.1系统结构
系统主要以主控器、控制台、传感器、执行设备为基本构成，主控器实现对传感器所收集的实时数据的采集和处理，控制台提供操作人员进行任务配置、参数配置的界面，传感器采集实时数据，执行设备根据任务配置和参数配置对生产线进行控制。
2.2系统硬件。
控制系统方案的初步设计
控制系统方案的初步设计控制系统是指通过对待控制对象的操作和监测，以一定的方式改变、调节或维持待控对象的状态或行为，使其满足规定的要求或达到预期的目标。
控制系统方案的初步设计是将控制系统的整体框架和基本功能确定下来，为后续的详细设计和实施工作打下基础。
以下是一个控制系统方案初步设计的示例：1.系统需求分析：首先，对待控制对象的特性和所需控制的目标进行分析，明确系统的功能需求和性能要求。
例如，如果是控制一台机械设备的运行，那么需要明确设备的输入输出特性、运行状态的监测要求、控制目标以及对性能的要求等。
2.系统结构概述：根据需求分析的结果，确定系统的整体结构和组成部分。
一般来说，一个控制系统包括传感器/测量器件、执行器/执行元件、控制器等多个组件。
需要明确每个组件的功能和作用，并确定它们之间的关系和连接方式。
3.控制策略选择：根据待控对象的特性和所需控制的目标，选择合适的控制策略。
常见的控制策略包括比例控制、积分控制、微分控制、模糊控制、自适应控制等。
需要根据实际情况权衡各种策略的优劣，并选择最适合的策略。
4.硬件设计：根据系统结构和控制策略，确定所需的硬件设备和元件。
例如，选择适合的传感器、执行器或控制器，并确定它们之间的接口和连接方式。
需要考虑硬件设备的可靠性、精度和兼容性等因素。
5.软件设计：根据控制策略和硬件设计，开发相应的控制软件。
软件设计需要考虑实时性、可靠性和易用性等因素。
可以选择使用现有的控制软件平台，也可以根据实际需求进行定制开发。
6.系统集成：将硬件设备和软件进行集成，搭建控制系统的原型。
需要进行相应的调试和测试，确保系统能够正常工作，并满足性能要求。
7.系统性能评估：对已搭建的原型进行性能评估。
可以使用仿真软件进行模拟测试，也可以进行实际测试。
评估的内容包括系统的响应速度、准确性、稳定性等。
8.系统优化和改进：根据性能评估的结果，对系统进行优化和改进。
可以进一步调整硬件设计和软件控制策略，以提高系统的性能和可靠性。
《控制系统方案的初步设计作业设计方案-2023-2024学年高中通用技术地质版》
《控制系统方案的初步设计》作业设计方案一、课程背景及目标《控制系统方案的初步设计》是控制工程专业的一门重要课程，旨在培养学生对控制系统设计的基本理论和方法的掌握，以及对实际工程问题的解决能力。
通过本课程的进修，学生将能够掌握控制系统设计的基本流程和方法，了解控制系统的各种设计因素，具备初步的控制系统设计能力。
二、作业设计内容本次作业设计要求学生结合所学知识，选取一个具体的控制系统设计问题，进行初步设计。
具体要求如下：1. 选题范围：可选取工业控制系统、机器人控制系统、智能家居控制系统等方面的设计问题。
2. 设计要求：根据所选题目，进行控制系统的初步设计，包括但不限于系统建模、控制器设计、性能分析等内容。
3. 实施步骤：按照控制系统设计的一般流程，进行系统建模、控制器设计、仿真分析等步骤。
4. 结果展示：撰写设计报告，清晰地呈现设计的过程、方法和结果，并对设计的性能进行评判和分析。
三、作业设计步骤1. 确定选题：选择一个具体的控制系统设计问题，如温度控制系统、速度控制系统等。
2. 系统建模：对所选系统进行建模，包括系统的输入、输出、状态方程等。
3. 控制器设计：根据系统模型，设计适合的控制器结构和参数。
4. 仿真分析：利用仿真软件对设计的系统进行仿真分析，评估系统的性能。
5. 撰写设计报告：将设计的过程、方法和结果进行清晰地呈现，包括系统模型、控制器设计、仿真结果等内容。
四、作业提交要求1. 作业提交时间：作业设计报告需在规守时间内提交。
2. 作业形式：设计报告以Word文档形式提交，包括设计的过程、方法、结果及分析。
3. 作业评分：作业将按照设计的完备性、准确性、清晰度等方面进行评分。
通过本次作业设计，学生将能够稳固所学知识，提升控制系统设计能力，为将来从事相关工程实践奠定基础。
愿同砚们认真对待本次作业设计，取得优异的成绩！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五节控制系统方案的初步设计
一、教学内容分析：
在前面的学习中，学生已经了解了结构、流程、系统、控制与设计的关系。
设计是技术的重要组成部分之一，而且《技术与设计2》大部分都是围绕着设计这个主题来展开的。
结构是设计的基础，流程是设计的方法，系统是设计的保障，控制是设计的关键。
本节是这单元的收尾部分，让学生了解控制系统设计的一般思路，只有这部分内容理解了，才能有效的进行下一个内容——控制系统的设计与实施案例。
二、教学对象分析：
学生对一些产品有一定的使用经验，通过控制系统的分析与设计，使学生生活中的一些应用实例，上升到一定的理论认识，从控制与设计的角度重新的认识。
三、教学目标：
1. 知识与技能：
(1) 了解简单的被控对象的基本特性，能确定被控量、控制量，画出控制系统的方框图，并形成初步的控制系统设计的方案。
(2) 能根据控制系统的设计方法，制作一个控制装置；或者根据简单闭环控制系统的方案进行模拟实施，学会调试运行提出改进方案。
2. 过程与方法：
通过案例式的探讨和实践改良的技术活动，提高分析能力，培养探究精神,学习权衡的思想。
3. 情感态度与价值观
（1）通过对控制系统的设计与实施的分析，体会产品设计中人性化的设计思想。
（2）培养认真严谨的态度，进而树立“以人为本”的设计理念。
（3）通过多种形式的教学活动，提高学生学习技术课的兴趣。
四、教学重难点：
1.教学重点：
（1）控制系统设计的一般思路，了解简单的被控对象的基本特性，确定相关的量，会画系统框图。
（2）能根据控制系统的设计方法，制作一个控制装置并学会调试运行，提出改进方案。
2.教学难点
闭环系统的设计，被控量和控制量的确定，系统框图的绘制。
五、教学策略：
（1）通过一些前沿的无人驾驶汽车的例子视频材料来导入有关控制的设计方法，从而引入课题。
（2）寻找一些贴近学生生活实际和典型的案例，分析其控制的设计过程与方法。
六、教学资源准备：
将学生提前分好组，四个人一个小组。
以设计方框图与学生动手操作为主，制作避障车设备模型。
七、教法设计
（1）通过教师的引导和实例，探究控制系统设计与实施的含义。
（2）通过体验活动，结合学生生活经验，归纳总结控制系统设计与实施的方法。
（3）讲解设计的一般思路，要有所侧重，从众多的因素中选出重点。
（4）通过实践改造活动，让学生感受和领悟，创新的设计思想，并引导学生思考实现合理的设计与控制还要考虑的因素。
八、学法设计：
引导学生进行“问题式学习”，通过尝试——发现，探索——研究的过程来掌握本节课的知识，在老师的帮助下，把生活中的经验逐步与控制系统联系起来，通过动手实践、改造，亲身体会这种控制实施方法，体验成就感！
九、教学过程：。
