钻井液常用计算一、水力参数计算：(p196-199)1、地面管汇压耗：Psur=C×MW×(Q/100)1.86×C1Psur---地面管汇压耗，Mpa（psi）；C----地面管汇的摩阻系数；MW----井内钻井液密度，g/cm3(ppg);Q----排量，l/s(gal/min);C1----与单位有关的系数，当采用法定法量单位时，C1＝9.818；当采用英制单位时，C1＝1；①钻具内钻井液的平均流速：V1=C2×Q/2.448×d2V1-------钻具内钻井液的平均流速，m/s(ft/s)；Q-------排量，l/s(gal/min);d-------钻具内径，mm(in)；C2------与单位有关的系数。
当采用法定计量单位时，C2＝3117采用英制单位时，C2＝1。
②钻具内钻井液的临界流速V1c=(1.08×PV＋1.08(PV2＋12.34×d2×YP×MW×C3)0.5)/MW×d×C4V1c -------钻具内钻井液的临界流速，m/s(ft/s)；PV----钻井液的塑性粘度，mPa.s(cps);d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);C3、C4------与单位有关的系数。
采用法定计量单位时，C3＝0.006193，C4＝1.078；采用英制单位时，C3＝1、C4＝1。
③如果≤V1c，则流态为层流，钻具内的循环压耗为P p=C5×L×YP/225×d＋C6×V1×L×PV/1500×d2④如果V1>V1c，则流态为紊流，钻具内的循环压耗为P p=0.0000765×PV0.18×MW0.82×Q1.82×L＋C7/d4.82P p---钻具内的循环压耗，Mpa(psi);L----某一相同内径的钻具的长度，m(ft)；V1-------钻具内钻井液的平均流速，m/s(ft/s)；d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);Q-------排量，l/s(gal/min);C3、C6------与单位有关的系数。
钻井水力参数计算
钻井水力参数计算1.钻井水力参数的定义：2.钻井水力参数的计算方法：2.1循环压力（Pp）的计算：循环压力是指钻井液在井眼中循环时施加在井壁上的压力，其计算公式为：Pp=Pg+Ph+π/144*(ID²-OD²)/4*ρm其中，Pp为循环压力，Pg为气体压力，Ph为井斜段压力，ID为钻杆内径，OD为钻杆外径，ρm为泥浆密度。
2.2液柱压力（Pm）的计算：液柱压力是指钻井液柱在井眼中的垂直压力，其计算公式为：Pm=π/144*(ID²-OD²)/4*ρm*L其中，Pm为液柱压力，ID为井眼内径，OD为套管外径，ρm为泥浆密度，L为液柱长度。
2.3摩阻压力（Pf）的计算：摩阻压力是指钻井液在井眼中流动时受到的阻力，其计算公式为：Pf=2f*ρm*V²/(D*g)其中，Pf为摩阻压力，f为阻力系数，ρm为泥浆密度，V为流速，D 为井眼直径，g为重力加速度。
2.4泥浆柱液位压力（Ps）的计算：泥浆柱液位压力是指钻井液静止时产生的压力，其计算公式为：Ps=π/144*(ID²-OD²)/4*ρm*(H+h)其中，Ps为泥浆柱液位压力，ID为井眼内径，OD为套管外径，ρm 为泥浆密度，H为井深，h为液位高度。
2.5井底压力（Pb）的计算：井底压力是指钻井液从井口到井底的压力损失，其计算公式为：Pb=ρm*Ls*g/144其中，Pb为井底压力，ρm为泥浆密度，Ls为井筒长度，g为重力加速度。
2.6水柱效应（Pr）的计算：水柱效应是指钻井液在井眼中垂直上升或下降时，形成的压力差，其计算公式为：Pr=π/144*(ID²-OD²)/4*ρf*h其中，Pr为水柱效应，ID为井眼内径，OD为套管外径，ρf为井口液体密度，h为液位高度。
3.钻井水力参数的分析和应用：通过计算钻井水力参数，可以确定钻井液在井筒中的性能，评估井筒稳定性和泥浆循环能力，并根据计算结果进行钻井工艺设计和井筒优化。
第5章 PDC钻头水力参数优化设计方法
第5章 PDC钻头水力参数优化设计方法第5章pdc钻头水力参数优化设计方法第五章PDC钻头水力参数优化设计方法在机泵条件一定的情况下，水力参数优化设计的主要任务是确定钻头的喷嘴直径和钻井泵的压力和排量。
5.1泵压和排量对PDC钻头机械钻速的影响现场实践表明，泵压和排量对pdc钻头和牙轮钻头机械钻速的影响规律不同。
在泵功率一定的条件下，对pdc钻头来说，排量对钻速的影响更为重要；而对牙轮钻头来说，泵压对钻速的影响更为重要。
因此，pdc钻头趋向于使用较大排量和较低泵压，而牙轮钻头则趋向于使用较高泵压和较低排量。
在相同地层用相同尺寸钻头钻进，pdc钻头所用排量一般比牙轮钻头高5~10l/s，而泵压一般低2~3mpa。
图5-1和图5-2显示了通过现场数据统计分析得出的牙轮钻头和PDC钻头ROP和位移之间的关系。
可以看出，PDC钻头的机械钻速随排量的增加几乎呈线性增加。
对于牙轮钻头，当位移超过一定值（25L/s）时，机械钻速几乎不会增加。
1025820156410机械钻速/m/h2图5-1排量对牙轮钻头钻速的影响图55-1排量对pdc钻头钻速的影响00泵压和排量对牙轮钻头和pdc钻头的影响不同，是因为两种钻头的破岩机0510152025303540252627282930313233理和结构不同。
排量/l/s排量/l/s牙轮钻头主要以冲击压碎的方式破碎岩石，在井底形成裂纹发育的破碎坑穴（图5-3），故需要的较大的水功率来清除破碎坑内的岩屑。
而且，射流水功率越大，辅助破碎岩石的效果越好。
然而，牙轮钻头的喷嘴距井底较远，射流能量衰减严重，故需要较高的泵压（钻头压降）来补偿射流能量损失。
图5-3牙轮钻头的破岩作用图5-3 PDC钻头的破岩作用pdc钻头的喷嘴距井底只有30~40mm，一般小于射流等速核长度（等速核长度约为喷嘴当量直径的4.8~5倍），射流能量可以得到有效利用。
pdc钻头是以切削作用破碎岩石，岩屑直接被剥离井底，破岩效率高。
钻井液常规计算公式
钻井液常用计算一、水力参数计算：(p196-199)1、地面管汇压耗：Psur=C×MW×(Q/100)1.86×C1Psur---地面管汇压耗，Mpa（psi）；C----地面管汇的摩阻系数；MW----井内钻井液密度，g/cm3(ppg);Q----排量，l/s(gal/min);C1----与单位有关的系数，当采用法定法量单位时，C1＝9.818；当采用英制单位时，C1＝1；①钻具内钻井液的平均流速：V1=C2×Q/2.448×d2V1-------钻具内钻井液的平均流速，m/s(ft/s)；Q-------排量，l/s(gal/min);d-------钻具内径，mm(in)；C2------与单位有关的系数。
当采用法定计量单位时，C2＝3117采用英制单位时，C2＝1。
②钻具内钻井液的临界流速V1c=(1.08×PV＋1.08(PV2＋12.34×d2×YP×MW×C3)0.5)/MW×d×C4V1c -------钻具内钻井液的临界流速，m/s(ft/s)；PV----钻井液的塑性粘度，mPa.s(cps);d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);C3、C4------与单位有关的系数。
采用法定计量单位时，C3＝0.006193，C4＝1.078；采用英制单位时，C3＝1、C4＝1。
③如果≤V1c，则流态为层流，钻具内的循环压耗为P p=C5×L×YP/225×d＋C6×V1×L×PV/1500×d2④如果V1>V1c，则流态为紊流，钻具内的循环压耗为P p=0.0000765×PV0.18×MW0.82×Q1.82×L＋C7/d4.82P p---钻具内的循环压耗，Mpa(psi);L----某一相同内径的钻具的长度，m(ft)；V1-------钻具内钻井液的平均流速，m/s(ft/s)；d------钻具内径，mm(in)MW----钻井液密度，g/cm3(ppg);Q-------排量，l/s(gal/min);C3、C6------与单位有关的系数。
关于石油钻井技术及水里参数设计
毕业设计（论文）题目深水无隔水管钻井关键技术及水力参数设计方法研究学院石油与天然气工程学院专业班级石油工程2012-02学生姓名王雪威学号2012440329指导教师郭晓乐职称教授评阅教师职称2016年5 月18 日学生毕业设计（论文）原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（研究）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。
与我一同工作的同志对本设计（研究）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
毕业设计（论文）作者（签字）：2016年5 月18 日摘要随着石油资源一步步的被开发，勘探新的石油资源就迫在眉睫。
而随着石油勘探技术不断的发展，世界范围内油气资源开发也逐渐向深水进军。
而深水钻井环境恶劣，其中有会出现不少的问题，易造成严重的钻井事故。
在深水环境中进行钻井作业会有相当多的挑战，为了解除这些困难，国外经过一系列研究，开发出了无隔水管钻井液回收钻井技术（RMR），该技术摒弃了传统的隔水管，利用相对较小的回流管线将钻井液和钻屑从海底泵送回钻井平台。
深水无隔水管钻井技术主要解决海洋钻井中地层破裂压力与坍塌压力之间余量较小的问题，采用海底泵举升系统将钻井液和岩屑通过返回管线泵送回海面钻井船，实时调速来调节流量，以满足保持海底钻井液举升泵入口压力恒定的要求。
由于RMR技术是最新发展的技术，目前尚无合适的水力学计算理论和方法。
因此，有必要结合无隔水管钻井液回收钻井技术特点，建立相应的水力参数计算模型，为深水钻井设计提供指导。
本文探讨研究了无隔水管钻井技术，结合了我国的实际情况进行了分析，以及对其所涉及的一系列参数的计算方法。
关键词无隔水管钻井关键技术水力参数AbstractWith the development of oil resources, exploration of new oil resources is imminent. With the development of petroleum exploration technology, the development of oil and gas resources in the world has gradually entered into the deep water. The deepwater drilling environment is poor, which will have a lot of problems, easy to cause serious drilling accident.In order to solve a series of problems encountered in the process of deepwater drilling, foreign research issued without riser drilling fluid recovery drilling technology (RMR), the technique removed riser, using relative smaller reflux pipelines will be drilling fluids and cuttings from submarine pump back to drilling platform. Deep water without riser drilling technology is mainly to solve the ocean drilling fracturing a smaller margin between pressure and collapse pressure, the subsea pump lifting system through drilling fluids and cuttings to return pipeline pump back to the sea drilling ship, real-time control to regulate the flow, to meet the protection to subsea mudlift pump inlet pressure constant. As RMR technology is the latest development of the technology, there is no suitable theory and method of hydraulic calculation. Therefore, it is necessary to establish the corresponding calculation model of the hydraulic parameters, and provide guidance for the deepwater drilling design.This paper discusses the research on the drilling technology of the non riser,combining the actual situation in ourcountry,and the calculation method of a series of parameters.Key Words：No riser ；Drilling Key Technology；hydraulic parameter目录摘要PAGEREF _Toc19667 IAbstract II1 绪论11.1 研究目的及意义11.2 国内外研究现状11.3 无隔水管钻井技术的优势22 无隔水管钻井液回收技术32.1 RMR技术原理及优点32.2井内压力的计算42.2最小钻井液排量的计算52.3 循环系统压力损耗及泵功率计算52.4 深水无隔水管钻井液多级举升技术62.5 钻井液举升系统参数分析62.6 影响举升泵泵效的因素83 无隔水管钻井浅部地层井筒循环压耗分析10 3.1 模型的建立103.2 压耗模型的求解113.2.1钻柱内循环压耗计算113.2.2环空中循环压耗计算123.2.3钻头压降及环空携岩123.3 分析与结论134 深水无隔水管钻井MRL选型以及参数优化16 4.1 MRL压耗分析164.2 MRL参数优化174.2 MRL选型194.2.1 刚性管线194.1.2 柔性管线195 总结21参考文献22致谢231 绪论1.1 研究目的及意义石油对于现代工业来说，是极其重要的，作为一种不可再生的能源，在国家的经济与工业发展中都起到了举足轻重的作用。
钻井液常规计算公式

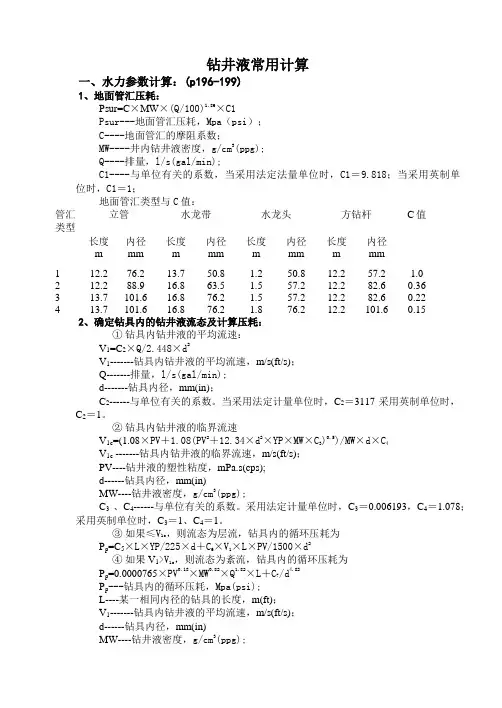

钻井液常用计算一、水力参数计算：(p196-199)1、地面管汇压耗：Psur=C×MW×(Q/100)1.86×C1Psur---地面管汇压耗，Mpa（psi）；C----地面管汇的摩阻系数；MW----井内钻井液密度，g/cm3(ppg);Q----排量，l/s(gal/min);C1----与单位有关的系数，当采用法定法量单位时，C1＝9.818；当采用英制单位时，C1＝1；地面管汇类型与C值：管汇类型立管水龙带水龙头方钻杆C值长度m 内径mm长度m内径mm长度m内径mm长度m内径mm1 12.2 76.2 13.7 50.8 1.2 50.8 12.2 57.2 1.02 12.2 88.9 16.8 63.5 1.5 57.2 12.2 82.6 0.363 13.7 101.6 16.8 76.2 1.5 57.2 12.2 82.6 0.224 13.7 101.6 16.8 76.2 1.8 76.2 12.2 101.6 0.152、确定钻具内的钻井液流态及计算压耗：①钻具内钻井液的平均流速：V1=C2×Q/2.448×d2V1-------钻具内钻井液的平均流速，m/s(ft/s)；Q-------排量，l/s(gal/min);d-------钻具内径，mm(in)；C2------与单位有关的系数。
