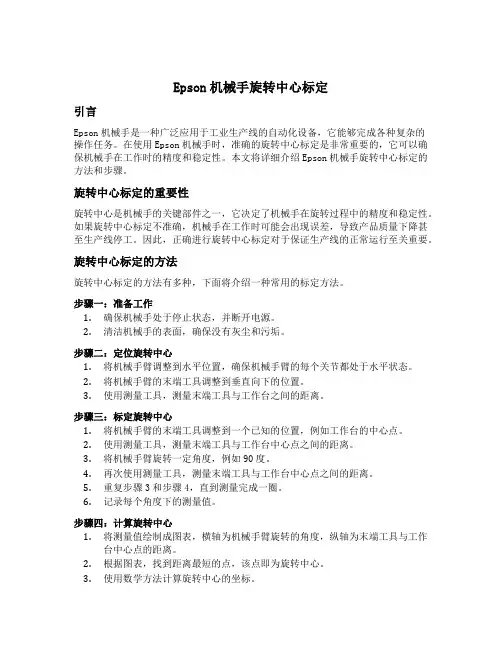

Epson机械手旋转中心标定引言Epson机械手是一种广泛应用于工业生产线的自动化设备，它能够完成各种复杂的操作任务。
在使用Epson机械手时，准确的旋转中心标定是非常重要的，它可以确保机械手在工作时的精度和稳定性。
本文将详细介绍Epson机械手旋转中心标定的方法和步骤。
旋转中心标定的重要性旋转中心是机械手的关键部件之一，它决定了机械手在旋转过程中的精度和稳定性。
如果旋转中心标定不准确，机械手在工作时可能会出现误差，导致产品质量下降甚至生产线停工。
因此，正确进行旋转中心标定对于保证生产线的正常运行至关重要。
旋转中心标定的方法旋转中心标定的方法有多种，下面将介绍一种常用的标定方法。
步骤一：准备工作1.确保机械手处于停止状态，并断开电源。
2.清洁机械手的表面，确保没有灰尘和污垢。
步骤二：定位旋转中心1.将机械手臂调整到水平位置，确保机械手臂的每个关节都处于水平状态。
2.将机械手臂的末端工具调整到垂直向下的位置。
3.使用测量工具，测量末端工具与工作台之间的距离。
步骤三：标定旋转中心1.将机械手臂的末端工具调整到一个已知的位置，例如工作台的中心点。
2.使用测量工具，测量末端工具与工作台中心点之间的距离。
3.将机械手臂旋转一定角度，例如90度。
4.再次使用测量工具，测量末端工具与工作台中心点之间的距离。
5.重复步骤3和步骤4，直到测量完成一圈。
6.记录每个角度下的测量值。
步骤四：计算旋转中心1.将测量值绘制成图表，横轴为机械手臂旋转的角度，纵轴为末端工具与工作台中心点的距离。
2.根据图表，找到距离最短的点，该点即为旋转中心。
3.使用数学方法计算旋转中心的坐标。
旋转中心标定的注意事项在进行旋转中心标定时，需要注意以下几点：精确度为了保证标定的精确度，需要使用高精度的测量工具，并且在测量过程中要保持仪器的稳定。
反复校验为了确保标定结果的准确性，应该进行多次测量，并对测量结果进行比对和校验。
保持稳定在进行旋转中心标定时，要避免机械手受到外力的干扰，以保证测量结果的准确性。

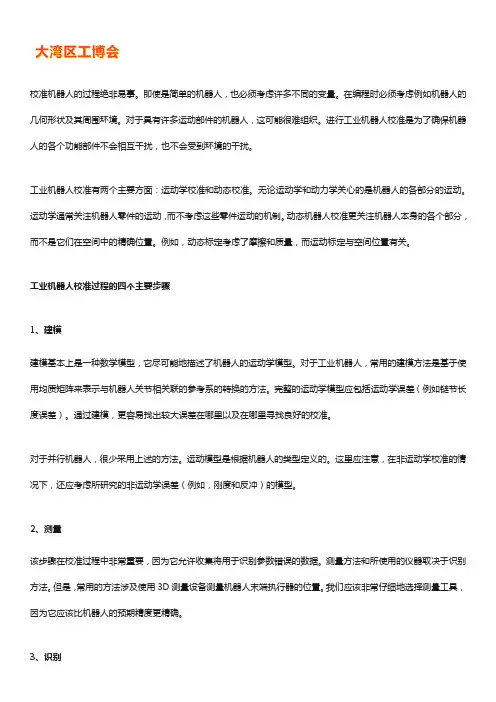

工业机器人校准步骤【教程】
校准机器人的过程绝非易事。
即使是简单的机器人，也必须考虑许多不同的变量。
在编程时必须考虑例如机器人的几何形状及其周围环境。
对于具有许多运动部件的机器人，这可能很难组织。
进行工业机器人校准是为了确保机器人的各个功能部件不会相互干扰，也不会受到环境的干扰。
工业机器人校准有两个主要方面：运动学校准和动态校准。
无论运动学和动力学关心的是机器人的各部分的运动。
运动学通常关注机器人零件的运动，而不考虑这些零件运动的机制。
动态机器人校准更关注机器人本身的各个部分，而不是它们在空间中的精确位置。
例如，动态标定考虑了摩擦和质量，而运动标定与空间位置有关。
工业机器人校准过程的四个主要步骤1、建模建模基本上是一种数学模型，它尽可能地描述了机器人的运动学模型。
对于工业机器人，常用的建模方法是基于使用均质矩阵来表示与机器人关节相关联的参考系的转换的方法。
完整的运动学模型应包括运动学误差（例如链节长度误差）。
通过建模，更容易找出较大误差在哪里以及在哪里寻找良好的校准。
对于并行机器人，很少采用上述的方法。
运动模型是根据机器人的类型定义的。
这里应注意，在非运动学校准的情况下，还应考虑所研究的非运动学误差（例如，刚度和反冲）的模型。
2、测量该步骤在校准过程中非常重要，因为它允许收集将用于识别参数错误的数据。
测量方法和所使用的仪器取决于识别方法。
但是，常用的方法涉及使用3D测量设备测量机器人末端执行器的位置。
我们应该非常仔细地选择测量工具，因为它应该比机器人的预期精度更精确。
3、识别识别包括确定工业机器人校准的参数错误。
有两种主要方法：前向校准，它包括通过较小化残余位置误差或通过较小化关节角度误差来进行识别。
第二种方法称为反向校准。
该方法包括测量和确定每个关节的误差。
4、验证识别出参数错误后，工业机器人控制器会考虑使用此数据，以创建机器人使用的模拟模型，该模型应与真实模型相似。
结果，应该提高机器人精度。
因此，验证允许确认机器人参数的识别值的有效性。
机器视觉相机标定方法步骤
机器视觉相机标定方法步骤机器视觉相机标定是重要的预处理步骤，它用于提高图像测量、识别和检测精度。
在机器视觉领域，相机标定是从图像到物理世界的一项基本任务。
标定过程是毫不费力的，只要知道相机投影模型并获取一些已知几何性质的点或线段。
步骤1：准备标定板准备一张大小充足的标定板，标定板应具有一定的反射性，以便相机能够稳定地检测到其中存在的点或线段。
通常选用黑白相间、白底黑字的棋盘格标定板，其具有很好的具有吸光性，能发出均匀的反光，因此很方便相机稳定地读取和处理。
另外还要注意选择平整度较高的标定板，在标定过程中尽量避免板面扭曲或弯曲。
步骤2：激活标定相机必须激活并启用要标定的相机，确保相机已连接到电脑或其他控制终端，检查相机内存卡或其他存储设备中存有适当的驱动程序和软件。
步骤3：安装标定板将标定板置于相机前面的一个适当的距离上。
位于标定板正中央的一个点通常被放置在相机可以看到的位置。
如果所拍摄的距离很长，建议多加一些标定点以增加标定的准确性。
步骤4：捕捉标定图像启动相机后，一般可以直接从相机的LCD屏幕上拍摄标定图像。
然而，更普遍的是使用特定的标定软件，例如常用MATLAB和OpenCV等。
在采集标定图像时尽可能地均匀分布标定点，同时要保持与拍摄的准确度。
步骤5：进行标定标定其实是线性非凸优化的一个问题，即利用已知的标定板物理点及其进入相机后在图像中的对应点坐标，自动计算相机的内部参数（包括焦距、校正点、畸变等）和外部参数（包括平移旋转）。
步骤6：评估标定结果在完成相机标定后，需要对其结果进行评估。
标定结果将表明相机的几何、畸变、退化或内部参数是否还需要调整或重新标定。
机器人视觉系统的构建与校准方法
机器人视觉系统的构建与校准方法机器人技术的发展使得机器人在各个领域具备更加广泛的应用前景。
而机器人的视觉系统是其实现智能感知和环境感知的关键技术之一。
机器人视觉系统的构建和校准对实现机器人的自主导航、对象识别和目标跟踪等功能具有重要意义。
本文将介绍机器人视觉系统的构建与校准方法，为机器人在不同环境下实现高效精准的视觉感知提供指导和参考。
一、机器人视觉系统的构建1. 选择合适数量的摄像头：机器人视觉系统的构建首先要确定所需的摄像头数量。
根据具体应用需求，可以选择单个摄像头或多个摄像头，多个摄像头能够提供更多的视角和更全面的视野。
同时，要考虑摄像头的分辨率、帧率和接口类型等因素，以满足对图像质量和数据传输速度的要求。
2. 安装和固定摄像头：在选择合适数量的摄像头后，需要将摄像头正确地安装到机器人上。
首先要确定摄像头的安装位置，通常需要在机器人的头部或身体上选择一个适合的位置，以便摄像头能够获得最佳的视野。
其次，需要使用适当的固定装置将摄像头牢固地安装在机器人上，以避免在移动和操作过程中产生抖动和影响图像质量。
3. 连接和配置摄像头：完成摄像头的安装后，需要将摄像头与机器人的计算系统进行连接。
常见的连接方式是使用USB或网络接口进行连接。
接下来，对摄像头进行配置，包括设置分辨率、帧率和图像格式等参数。
这些参数的设置需要根据具体应用需求来确定，以保证视觉系统能够提供足够清晰和平滑的图像。
4. 编写视觉系统软件：机器人视觉系统的构建还需要编写相应的软件来处理和分析摄像头获取的图像数据。
常见的编程语言和平台包括C++、Python和ROS等。
视觉系统的软件可以用于进行对象检测和识别、运动跟踪和目标定位等功能。
在编写软件时，需要根据具体应用需求选择合适的算法和方法，以提高识别和跟踪的准确性和效率。
二、机器人视觉系统的校准方法1. 相机标定：相机标定是机器人视觉系统校准的基础工作，它主要用于确定相机的内部参数和外部参数。
机器视觉相机标定具体方法步骤
机器视觉相机标定具体方法步骤
机器视觉相机标定是一项重要的任务，它能够提高相机成像的精度和稳定性。
下面是一些机器视觉相机标定的具体方法步骤：
1. 收集标定数据：在标定过程中，需要使用一些已知的特征点，比如棋盘格或者圆点板，拍摄一些不同角度、不同方向的图像，以此来获取标定所需的数据。
2. 初始相机参数估计：在进行标定之前，需要对相机的内参和外参进行一个初步的估计。
这个过程可以通过观察相机的镜头参数来完成。
如果相机的参数已知，则可以跳过这一步。
3. 提取特征点：使用图像处理算法在图像中提取出特定的特征点，常用的算法有SIFT、SURF等。
这些特征点将被用于计算相机的内部参数和外部参数。
4. 计算内部参数：使用已知的特征点和相机的初始参数，计算相机的内部参数，包括焦距、主点位置和畸变系数。
5. 计算外部参数：使用已知的特征点和相机的内部参数，计算相机的外部参数，包括相机在空间中的位置和方向。
6. 优化参数：使用优化算法对计算得到的内部参数和外部参数进行优化，以提高相机成像的精度。
7. 验证标定结果：将标定后的相机应用于实际场景中，观察成像效果，如果达到了预期效果，则标定成功，否则需要重新调整参数并重新进行标定。
以上就是机器视觉相机标定的具体方法步骤。
标定的过程需要耐
心和精确，但标定结果将会对相机的成像质量产生重要的影响。
常用相机标定流程
常用相机标定流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!常用相机标定流程详解在计算机视觉和机器人领域，相机标定是一项基础且重要的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目的：
将第三方相机的视野坐标与 EPSON 机器人的坐标进行校准，建立转换关系
基本思路：
1． 相机通过以太网或 RS232 同机器人通信，按机器人校正指令的要求获取、分离相机发送 过来的信息
2． 按照校准步骤，记录机械手校准点的机器人坐标和视觉像素坐标 3． 使用校准指令，建立机械手和视觉的坐标转换关系 4． 视觉工作时，将检测到的工件的坐标发给机器人，机器人根据坐标转换关系，转换为机
因为机器人本身有定位精度，使用移动相机时，视觉检测的精度一般也比使用固定相机 的低。
校准步骤：
每种安装方式均需要不同的校准方式。
独立安装：使用 9 宫格校准板，精确的测量该板 9 个点之间的坐标关系 固定安装（固定向下）
·使用九宫格校准板 ·机器人末端安装校准治具 ·示教治具末端的工具坐标 Tool n ·按照九宫图的顺序，机械手末端依次对准 9 个位置，机器人管理器中选择对应的 Tool n，并保持点位置（如保持到 P1 到 P9） ·移开机器人，视觉识别九宫图上的 9 个点的像素坐标，同样按照九宫图顺序，将其像 素坐标 XY 依次保存到 P11-P19 中。
VxCalLoad "CCD_Calib.caa" '加载校准文件 VxCalSave "CCD_Calib.caa"'保存校准文件
视觉数据转换
固定相机：
vx = 100 '拍摄工件的视觉坐标 x
vy = 100 '拍摄工件的视觉坐标 y
vu = 90
'拍摄工件的视觉坐标角度 u
P50 = XY(vx, vy, 0, vu)
校准验证
校准完成后，可以在相机视野中找任意一点，将其视觉坐标进行转换，再切换工具坐标， 让机械手的工具末端走到对应的位置，看位置是否能够重叠。如果重叠，说明视觉校准是准 确的。
P50 = XY(vx, vy, 0, vu + uCamera)
Print "转换前的视觉坐标为：", P50
P60 = VxTrans(0, P50, P40) Print "转换后的机器人坐标为：", P60 Tool 1 Jump P60 '第四轴移动相机 Tool 0
Jump P40'移动到拍照位置
Print "转换前的视觉坐标为：", P50
P60 = VxTrans(0, P50)
Print "转换后的机器人坐标为：", P60
Tool 1
Jump P60
移动相机：移动相机拍照时，需要把机械手的拍照位置（Tool 0）也计算进去。同时相机的
角度也是随着机械手移动而改变的，需要计算相机的当前角度。
中左->下左->下中->下右）
4. 制作机器人工件坐标的校准工具。一般要求末端是尖端，方便对位，可以稳固的装在 Z 轴或抓手上）
相机安装方式：
相机安装方式有以下几种：
1 独立安装（相机坐标与机械手坐标不需要相互转换） 2 固定安装（固定向上、固定向下） 3 移动相机（J2 轴移动，J4 轴移动，J5J6 轴移动）
移动相机校准：
移动相机需要按机器人末端安装校准治具，并在相机工作视野平面上，找一个视觉容易 识别且唯一的特征点。
·示教校准治具末端的工具坐标 Tool n
·将治具末端对准特征点，在 Tool n 下保存该位置为 P0 ·机器人管理器中，将 Tool 切换到 Tool 0 ·将相机移动到特征点上方，让特征点按照九宫图顺序，即视野的上左->上中->上右-> 中右->中中->中左->下左->下中->下右位置。Tool 0 下记录下每个位置的机器人坐标为 P1-P9； ·同时每走一个位置时，视觉抓取该特征点的中心像素值，依次记录到 P11-P19
校准结果
使用 VxcalInfo 指令来查询校准结果。 If VxCalInfo(0, 1) = True Then
Print "相机校准成功，结果如下:" Print " X 方向の平均偏差[mm]:", VxCalInfo(0, 2) Print " X 方向の最大偏差[mm]:", VxCalInfo(0, 3) Print " X 方向一个像素/毫米( mm ):", VxCalInfo(0, 4) Print " X 方向的倾斜角度( deg ):", VxCalInfo(0, 5) Print " Y 方向の平均偏差[mm]:", VxCalInfo(0, 6) Print " Y 方向の最大偏差[mm]:", VxCalInfo(0, 7) Print " Y 方向一个像素/毫米( mm ):", VxCalInfo(0, 8)
Print " Y 方向的倾角度( deg ):", VxCalInfo(0, 9) Else
Print "相机校准失败，请重新示教点校准相机！" EndIf
校准保存与读取
可以将校准结果保存在后缀名为 CAA 的文件中，方便下次运行视觉程序时可以直接读 取而不用再次运行校准。
保存时，会同时保存校准编号 0-15 至文件中。因此，如果需要把多个相机的校准都保 存到同一个文件，每次运行校准保存前先用 Vxcalload “Calibration.caa”加载文件。
器人坐标后再去做抓取、装配等相应动作
准备工作：
1. 相机安装固定、焦距、光源调整（一旦相机移动了或焦距调整过，需要重新校准） 2. 机器人原点位置检查：打开电机，命令行窗口中输入 Pulse 0,0,0,0 看机器人是否运动到
原点位置。如果不准，检查机器人的序列号与控制器是否配套，或者需要重新调整原点。 3. 制作 9 宫图校准板（注意 4-5-6 的方向是相反的，即上左->上中->上右->中右->中中->
安装方式比较：
使用固定安装，相机无法移动，拍摄范围小；但是视觉检测的时间一般可以用机器人工 作的时间并列运行，节省节拍时间，精度相对较高。
使用移动相机，相机跟随机器人移动，可以拍摄的范围大；但是视觉进行检测前，机器 人必须有一定的静止时间（0.2s~0.5s）；视觉进行检测时，机器人一般需要停止不动，不能 进行其他工作；整体节拍时间会更长。
固定安装（固定向上）
机械手可以在相机中移动，不需要九宫图校准板 ·在机械手治具上找一个视觉容易识别的、唯一的特征点，建议圆形、圆孔。或者机械 手抓取需要识别的工件，在工件上找特征。 ·使用机器人管理器的工具向导，根据提示，在相机视野中，示教工具坐标 Tool n（将 特征点移动到相机中心附近，先用视觉的功能抓取该特征点的中心并记录下来，该点示教为 工具坐标的第一个点；旋转 U 轴，再平移 XY，将该特征移回到视觉上一次抓取的位置，示 教为工具坐标的第二点） ·按照九宫图的顺序，依次将特征点移动到相机视野中的上左->上中->上右->中右->中 中->中左->下左->下中->下右等位置，共移动 9 次，并在 Tool n 下保存机器人位置到 P1-P9。 同时视觉依次抓取 9 个特征点的中心像素值，记录为 P11-P19
'第二轴移动相机
Tool 0
Jump P40'移动到拍照位置
uCamera = PAgl(P40, 1) + PAgl(P40, 2) '相机角度=第一关节角度+第二关节角度
vx = 100 '拍摄工件的视觉坐标 x
vy = 100 '拍摄工件的视觉坐标 y
vu = 90
'拍摄工件的视觉坐标角度 u
uCamera = CU(Here) '相机角度=U 轴角度
vx = 100 '拍摄工件的视觉坐标 x
vy = 100 '拍摄工件的视觉坐标 y
vu = 90
'拍摄工件的视觉坐标角度 u
P50 = XY(vx, vy, 0, vu + uCamera)
Print "转换前的视觉坐标为：", P50
P60 = VxTrans(0, P50, P40) Print "转换后的机器人坐标为：", P60 Tool 1 Jump P60 注意：有些视觉系统中角度的方向与机器人相反，因此在取视觉发过来的 u 角度数值时，需 要取相反数值 vu = -vu。视觉的角度正方向可以通过测试得知
校准程序：
校准指令
独立视觉： VxCalib 0, VISION_CAMORIENT_STANDALONE, P(11:19), P(1:9) 固定向下： VxCalib 0, VISION_CAMORIENT_FIXEDDOWN, P(11:19), P(1:9) 固定向上： VxCalib 0, VISION_CAMORIENT_FIXEDUP, P(11:19), P(1:9) 第二轴移动相机： VxCalib 0, VISION_CAMORIENT_MOBILEJ2, P(11:19), P(1:9), P0 第四轴移动相机： VxCalib 0, VISION_CAMORIENT_MOBILEJ4, P(11:19), P(1:9), P0
