电子钟课程设计
数字电子钟的课程设计
数字电子钟的课程设计一、课程目标知识目标：1. 学生能理解数字电子时钟的基本原理，掌握计时器的基础知识。
2. 学生能描述数字电子时钟的组成部分，包括时钟电路、计数器、显示装置等。
3. 学生能解释数字电子时钟中二进制数与十进制数之间的转换关系。
技能目标：1. 学生能够运用所学知识，设计简单的数字电子时钟电路。
2. 学生能够通过实验操作，完成数字电子时钟的组装和调试。
3. 学生能够利用计数器等电子元件解决实际问题，培养动手操作能力和团队协作能力。
情感态度价值观目标：1. 学生在课程学习中，培养对电子技术的兴趣，激发创新精神。
2. 学生通过实践操作，体会团队合作的重要性，增强沟通与协作能力。
3. 学生能够认识到科技发展对社会生活的积极影响，提高社会责任感和使命感。
分析课程性质、学生特点和教学要求，本课程目标注重理论与实践相结合，以培养学生的动手操作能力和创新能力为核心。
课程目标具体、可衡量，便于后续教学设计和评估。
通过本课程的学习，学生能够掌握数字电子时钟的基本原理和组装技巧，提高解决实际问题的能力。
同时，注重培养学生对科技的兴趣和情感态度，为学生的全面发展奠定基础。
二、教学内容1. 数字电子时钟的基本原理- 时钟电路的工作原理- 计数器的作用与分类- 显示装置的原理与种类2. 数字电子时钟的组成与功能- 时钟芯片：时钟振荡器、分频器等- 计数器：二进制计数器、十进制计数器等- 显示装置：LED数码管、LCD液晶显示屏等3. 数字电子时钟的制作与调试- 电路图的绘制与解读- 元器件的选择与安装- 电路的调试与故障排除4. 二进制与十进制数的转换- 二进制数与十进制数的对应关系- 转换方法：除2取余法、位权展开法等5. 实践操作与团队协作- 分组合作，设计并组装数字电子时钟- 交流展示，分享制作过程中的经验与问题- 评价与反馈，提高制作质量与团队协作能力教学内容依据课程目标制定，注重科学性和系统性。
教学大纲明确，按照以下进度安排：第一课时：数字电子时钟的基本原理第二课时：数字电子时钟的组成与功能第三课时：二进制与十进制数的转换第四课时：数字电子时钟的制作与调试（实践操作）第五课时：实践操作与团队协作（交流展示、评价与反馈）教学内容与课本紧密关联，确保学生能够掌握课程知识，培养实际操作能力。
数字电子钟课程设计
数字电子钟 课程设计一、课程目标知识目标：1. 学生能理解数字电子钟的基本原理，掌握其组成结构，包括时钟芯片、数字显示管等；2. 学生能掌握数字电子时钟的电路连接方式，了解各部分功能及相互关系；3. 学生能运用所学知识分析并解决数字电子钟在实际应用中出现的问题。
技能目标：1. 学生能运用所学知识设计简单的数字电子钟电路，具备实际操作能力；2. 学生能通过查阅资料、合作交流等方式，提高自主学习能力和团队协作能力；3. 学生能运用数字电子钟的设计原理，进行创新设计，提高创新能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，树立学习信心，培养勇于探索、积极进取的精神；2. 学生认识到数字电子钟在生活中的广泛应用，了解科技发展对人类生活的影响，增强社会责任感；3. 学生在设计和制作过程中，培养耐心、细致的工作态度，提高审美观念。
本课程针对初中年级学生，结合电子技术学科特点，注重理论与实践相结合。
在教学过程中，关注学生个体差异，充分调动学生的主观能动性，培养其创新思维和实际操作能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活，提高综合素养。
二、教学内容1. 数字电子钟原理及组成- 时钟芯片工作原理- 数字显示管工作原理- 数字电子钟的组成结构及功能2. 数字电子钟电路设计- 电路连接方法- 各组成部分的选型与参数- 电路图的绘制与解读3. 数字电子钟编程与调试- 基本编程知识- 编程控制数字显示- 电路调试与故障排查4. 数字电子钟的创新设计- 创新设计理念与方法- 功能拓展与优化- 设计实例分析教学内容依据课程目标，结合教材相关章节，按照以下进度安排：第一课时：数字电子钟原理及组成第二课时：数字电子钟电路设计第三课时：数字电子钟编程与调试第四课时：数字电子钟的创新设计在教学过程中，注重理论与实践相结合，引导学生通过观察、实践、思考，掌握数字电子钟的设计与应用。
同时，鼓励学生进行创新设计，提高其解决问题的能力和创新思维。
电子时钟的设计课程设计
电子时钟的设计课程设计一、课程目标知识目标：1. 学生能理解电子时钟的基本工作原理，掌握电子时钟的组成部分及功能。
2. 学生能够运用所学的电子元件，如LED数码管、时钟芯片等，设计并搭建一个简单的电子时钟。
3. 学生了解并掌握时间计算、时间显示转换等相关知识。
技能目标：1. 学生能够运用所学知识，进行电路设计、搭建和调试，提高动手实践能力。
2. 学生能够通过团队合作，共同解决问题，提高沟通协作能力。
3. 学生能够运用所学知识，对电子时钟进行创新设计和优化，培养创新思维和创新能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发学习热情，树立科学研究的自信心。
2. 学生在学习过程中，养成积极思考、勤于动手的好习惯，提高自主学习能力。
3. 学生通过团队协作，培养集体荣誉感和责任感，增强团队精神。
4. 学生能够关注电子时钟在生活中的应用，体会科技改变生活，培养社会责任感。
本课程针对初中年级学生，结合电子技术课程内容，注重实践性与创新性。
在教学过程中，关注学生的个体差异，鼓励学生积极参与，培养他们的实践能力、创新精神和团队合作意识。
通过本课程的学习，使学生在掌握电子时钟相关知识的基础上，能够将所学应用于实际生活，提高解决实际问题的能力。
二、教学内容1. 电子时钟基础知识：- 时钟芯片的原理与功能- LED数码管的结构与显示原理- 电阻、电容等基本电子元件的作用与选型2. 电子时钟设计与制作：- 电路原理图绘制与电路搭建- 时钟芯片的编程与调试- 电路焊接与电子时钟组装3. 电子时钟应用与优化：- 时间计算与显示功能实现- 电子时钟的创新设计与优化方案- 电子时钟在生活中的应用案例教学内容依据课程目标，结合教材第十五章“电子时钟的设计与应用”展开。
教学大纲分为三个阶段：第一阶段：电子时钟基础知识学习，为期2课时。
第二阶段：电子时钟设计与制作，为期4课时。
第三阶段：电子时钟应用与优化，为期2课时。
教学内容注重理论与实践相结合，逐步引导学生掌握电子时钟相关知识，培养实践能力和创新精神。
电子钟课程设计
电子钟课程设计一、课程目标知识目标：1. 学生能理解电子钟的基本原理，掌握电子钟的组成结构及其功能。
2. 学生能掌握时、分、秒的概念，学会电子钟时间的设置与调整。
3. 学生了解电子钟的制作过程，掌握相关电子元件的使用方法。
技能目标：1. 学生能运用所学知识，动手制作一个简单的电子钟。
2. 学生通过实践操作，培养解决实际问题的能力，提高动手实践能力。
3. 学生能够运用电子钟的制作过程，学会分析问题、解决问题，提高创新思维。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发探索科学技术的热情。
2. 学生通过合作完成电子钟的制作，培养团队协作精神和沟通能力。
3. 学生在电子钟制作过程中，学会珍惜时间，养成良好的时间观念。
4. 学生能够认识到科技对社会发展的作用，增强社会责任感和使命感。
课程性质：本课程为实践性较强的课程，结合理论知识和动手操作，培养学生的实际操作能力。
学生特点：五年级学生具有一定的认知能力、动手能力和创新能力，对新鲜事物充满好奇。
教学要求：结合学生特点，注重理论与实践相结合，强调学生的动手实践能力和创新思维能力的培养。
在教学过程中，关注学生的个体差异，鼓励学生提问、思考、探索，实现课程目标的分解和达成。
二、教学内容1. 电子钟原理及组成：介绍电子钟的基本工作原理，电子钟的各部分组成及其功能，如振荡器、分频器、计数器、显示装置等。
2. 时、分、秒的概念与换算：学习时间的基本单位，掌握时、分、秒之间的换算关系，为电子钟时间设置打下基础。
3. 电子元件认识：学习常用电子元件，如电阻、电容、二极管、三极管等，了解其作用和正确使用方法。
4. 电子钟的制作：结合教材内容，指导学生动手制作一个简单的电子钟，包括电路图的绘制、元件的安装、电路调试等。
5. 时间设置与调整：教授电子钟时间设置的方法，让学生学会如何调整电子钟的时间，确保其准确运行。
6. 故障排查与解决：培养学生分析问题、解决问题的能力，当电子钟出现故障时，能够进行简单的排查与修复。

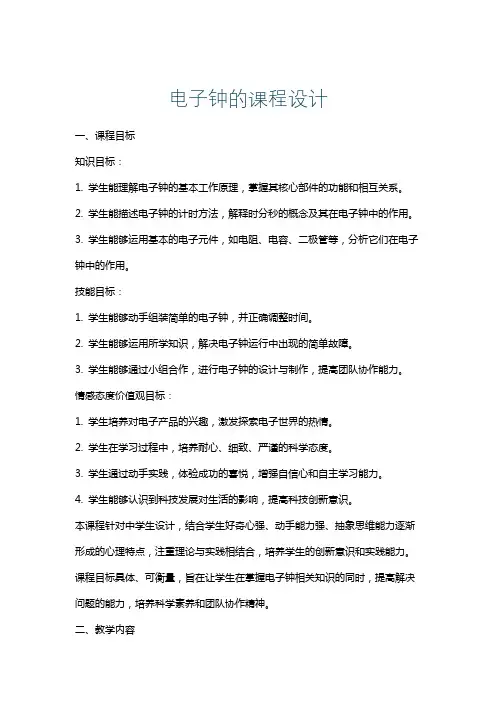

电子钟的课程设计
电子钟的课程设计一、课程目标知识目标：1. 学生能理解电子钟的基本工作原理，掌握其核心部件的功能和相互关系。
2. 学生能描述电子钟的计时方法，解释时分秒的概念及其在电子钟中的作用。
3. 学生能够运用基本的电子元件，如电阻、电容、二极管等，分析它们在电子钟中的作用。
技能目标：1. 学生能够动手组装简单的电子钟，并正确调整时间。
2. 学生能够运用所学知识，解决电子钟运行中出现的简单故障。
3. 学生能够通过小组合作，进行电子钟的设计与制作，提高团队协作能力。
情感态度价值观目标：1. 学生培养对电子产品的兴趣，激发探索电子世界的热情。
2. 学生在学习过程中，培养耐心、细致、严谨的科学态度。
3. 学生通过动手实践，体验成功的喜悦，增强自信心和自主学习能力。
4. 学生能够认识到科技发展对生活的影响，提高科技创新意识。
本课程针对中学生设计，结合学生好奇心强、动手能力强、抽象思维能力逐渐形成的心理特点，注重理论与实践相结合，培养学生的创新意识和实践能力。
课程目标具体、可衡量，旨在让学生在掌握电子钟相关知识的同时，提高解决问题的能力，培养科学素养和团队协作精神。
二、教学内容本章节教学内容主要包括以下几部分：1. 电子钟基本原理：介绍电子钟的工作原理，包括晶振、分频器、计数器等核心部件的功能和作用。
2. 电路元件认知：学习电子钟中常用的电子元件，如电阻、电容、二极管、三极管等，并了解它们在电路中的作用。
3. 计时方法与时分秒概念：讲解电子钟的计时方法，引导学生理解时分秒的换算关系，以及它们在电子钟中的表示方法。
4. 电子钟组装与调试：指导学生动手组装电子钟，学习焊接技巧，掌握电子钟的调试方法，确保电子钟正常运行。
5. 故障分析与维修：介绍电子钟常见故障的分析方法，指导学生学会排除简单故障，提高解决问题的能力。
6. 电子钟设计与制作：组织学生进行小组合作，开展电子钟设计与制作活动，培养学生的创新意识和团队协作精神。
教学内容按照以下进度安排：1. 电子钟基本原理（1课时）2. 电路元件认知（1课时）3. 计时方法与时分秒概念（1课时）4. 电子钟组装与调试（2课时）5. 故障分析与维修（1课时）6. 电子钟设计与制作（3课时）本章节教学内容与教材紧密关联，确保科学性和系统性。
电子数字钟课程设计
电子数字钟课程设计一、课程目标知识目标：1. 学生能理解电子数字钟的基本原理，掌握电子数字钟的组成及各部分功能。
2. 学生能够运用所学知识，分析电子数字钟电路图，并识别其中的电子元件。
3. 学生掌握二进制和十进制的转换方法，并能够应用于电子数字钟的时间显示。
技能目标：1. 学生能够独立完成电子数字钟的组装和调试，提高动手实践能力。
2. 学生通过实际操作，培养解决实际问题的能力，提高逻辑思维和分析能力。
3. 学生能够运用所学知识，进行电子数字钟的简单故障排查和维修。
情感态度价值观目标：1. 培养学生热爱科学、积极探索的精神，提高对电子技术的兴趣。
2. 培养学生团队协作意识，学会与他人共同解决问题，培养良好的沟通能力。
3. 增强学生的环保意识，让学生了解电子产品在使用过程中应注意的节能环保问题。
课程性质：本课程属于电子技术实践课程，注重理论联系实际，提高学生的动手实践能力。
学生特点：学生处于初中年级，具有一定的物理知识和动手能力，对电子技术有一定的好奇心。
教学要求：结合学生特点，注重启发式教学，引导学生主动探究，提高学生的实践能力和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 电子数字钟原理：介绍电子数字钟的基本工作原理，包括时钟电路、计数器、译码器等组成部分及其功能。
教材章节：第二章 电子数字钟原理2. 电子元件识别：讲解电子数字钟中常用的电子元件，如电阻、电容、二极管、三极管等，并学会识别这些元件。
教材章节：第一章 电子元件基础3. 电路图分析：分析电子数字钟的电路图，理解各部分之间的联系，学会看懂并分析电路图。
教材章节：第三章 电路图分析与设计4. 二进制与十进制转换：介绍二进制与十进制之间的转换方法，并应用于电子数字钟的时间显示。
教材章节：第四章 数字电路基础5. 电子数字钟组装与调试：指导学生动手组装电子数字钟，并学会调试和排错，确保电子数字钟正常工作。
课程设计电子时钟设计
课程设计电子时钟设计一、教学目标本课程旨在让学生掌握电子时钟的基本设计原理和技能，能够独立完成一个简单的电子时钟设计项目。
具体目标如下：1.了解电子时钟的基本构成和原理；2.掌握常用的电子元器件及其功能；3.学习电子时钟设计的常用方法和技巧。
4.能够使用基本的电子工具和设备；5.能够阅读和理解电子时钟的设计图纸；6.能够独立完成一个简单的电子时钟设计项目。
情感态度价值观目标：1.培养学生的创新意识和团队合作精神；2.培养学生对电子技术的兴趣和热情；3.培养学生对科学研究的严谨态度和责任感。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子时钟的基本原理和构成；2.常用电子元器件的功能和应用；3.电子时钟设计的常用方法和技巧；4.电子时钟设计实例讲解和分析。
第一周：电子时钟的基本原理和构成；第二周：常用电子元器件的功能和应用；第三周：电子时钟设计的常用方法和技巧；第四周：电子时钟设计实例讲解和分析。
三、教学方法本课程采用讲授法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：用于讲解电子时钟的基本原理、构成和设计方法；2.案例分析法：通过分析具体的电子时钟设计案例，让学生更好地理解和掌握设计技巧；3.实验法：让学生通过实际操作，独立完成一个简单的电子时钟设计项目。
四、教学资源本课程的教学资源主要包括以下几个部分：1.教材：《电子时钟设计入门》；2.参考书：电子时钟设计相关的专业书籍；3.多媒体资料：电子时钟设计的相关视频和图片；4.实验设备：电子工作台、示波器、信号发生器等。
以上教学资源将用于支持教学内容和教学方法的实施，丰富学生的学习体验。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其对电子时钟设计的理解和掌握程度。
2.作业：布置相关的设计项目和练习题，要求学生在规定时间内完成，以检验其对电子时钟设计方法和技巧的掌握情况。
电子时钟课程设计51
电子时钟课程设计51一、教学目标本课程旨在让学生了解和掌握电子时钟的工作原理和设计方法。
通过本课程的学习，学生将能够：1.知识目标：理解电子时钟的基本构成，包括时钟芯片、显示器、按键等；掌握电子时钟的编程方法，包括定时器、中断、I/O口控制等。
2.技能目标：能够独立完成电子时钟的电路设计，包括元器件的选择、电路连接等；能够使用编程语言进行电子时钟的编程，实现基本功能。
3.情感态度价值观目标：培养学生的创新意识和团队合作精神，提高学生对电子科技的兴趣和热情。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子时钟的基本构成和工作原理；2.电子时钟的编程方法，包括定时器、中断、I/O口控制等；3.电子时钟的电路设计，包括元器件的选择、电路连接等；4.电子时钟的实际应用案例分析。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解电子时钟的基本原理和编程方法；2.讨论法：引导学生进行思考和讨论，提高学生的理解能力；3.案例分析法：分析电子时钟的实际应用案例，帮助学生了解电子时钟的应用场景；4.实验法：让学生动手设计电子时钟电路，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：电子时钟设计的相关教材，用于引导学生学习；2.参考书：提供电子时钟设计的详细资料，帮助学生深入理解；3.多媒体资料：包括电子时钟的设计视频、图片等，丰富学生的学习体验；4.实验设备：提供电子时钟设计所需的电路板、元器件等，让学生动手实践。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生在课堂上的参与程度、提问回答等情况，占总评的30%；2.作业：评估学生完成的作业质量，包括电路设计、编程等，占总评的30%；3.考试：进行一次电子时钟设计相关的考试，评估学生的知识掌握程度，占总评的40%。
六、教学安排本课程的教学安排如下：1.教学进度：共10次课，每次课2小时；2.教学时间：每周六上午9:00-11:00；3.教学地点：学校实验室。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电子技术课程设计报告设计题目：数字电子钟的设计课程设计时间2011..24~2011..30院系：XX纺织大学电子信息工程学院班级：电气094设计学生：杨海X爱祥一、数电课程设计的目的：数字电子技术课程设计是在学习完数字电子电路课程之后，按照课程教学的要求，对学生进行综合性训练的一个实践性教学环节。
主要目的是培养学生综合运用理论知识能力，分析问题和解决问题的能力，以及根据实际要求进行独立设计的能力；了解数字电子电路的一般设计方法，初步掌握数字电子线路安装、布线、焊接、调试等基本技能；熟练掌握电子电路基本元器件的使用方法，训练、提高读图能力；掌握组装、调试方法。
二、设计题目及内容、设计题目：数字电子时钟2、内容和要求：（）时间以24 小时为一个周期；（2）显示时、分、秒；（3）有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；（4）根据要求阅读数字时钟电路原理图，阅读教材及查找相关资料，叙述工作原理；（5）画出包含+5 伏的稳压电源在内的原理电路图，根据原理图画出对应的印刷电路图，并在图中标出元器件的符号及代码；（6）安装、焊接、连线、调试电路；（7）最后提交调试好的设计作品，撰写并提交实验、调试报告，解答思考题。
三、功能及简单工作原理数字电子钟的原理方框图如下图（）所示。
干电路系统由秒信号发生器、“时、分、秒”计数器、译码器及显示器、校时电路组成。
秒信号产生器是整个系统的时基信号，它直接决定计时系统的精度，一般用石英晶体振荡器加分频器来实现。
将标准秒信号送入“秒计数器”，“秒计数器”采用60 进制计数器，每累计60 秒发现一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用60 进制计数器，每累计60 分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”“时计数器”采用24 进制计时器，可实现对一天24 小时的累计。
译码显示电路将“时”“分”“秒”计数器的输出状态由七段显示译码器译码，通过六位LED 七段显示器显示出来。
校时电路是用来对“时”“分”“秒”显示数字进行校对调整的。
本电路由CD4060、74LS74 产生秒时钟信号；由CD458、74LS00 组成60 进制计数器；CD45 为显示译码及驱动电路；与非门组成校时电路。
四、主要部分的实现方案.秒脉冲电路由晶振32768Hz 经CD4060 分频为2Hz，再经过74LS74 一次分频，即得Hz 标准秒脉冲，提供给时钟计数脉冲。
如图示：2.时间计数器电路由CD458 计数器和74LS00 组成时分秒的计数电路。
74LS00 是4 位二进制同步加计数器，它的设置为多片集成计数器的级联提供方便。
它具有异步清零，同步并行预置数，保持和计数的功能。
引脚图如下CD458 计数器为D 型触发器，具有内部可交换CP 和EN 线，用于在时钟上升沿下降降沿加计数。
其引出端排列和功能表分别见图表所示。
CD458 虽无专用的进位信号，但在脉动模式可将Q3 连接至下一计数器的EN 输入端实现级联，同时后者的CP 输入保持低电平。
CD458 的波形图如图所示．由图可见，由于单个单元运算是在CP 上升沿触发，如将低位的Q3，作为进位信号直接送至高位计数器的CP 输入端，将在低位逢8 时就提供进位信号，如要实现“逢十进一”，需将Q3 经过非门送至高位计数器的CP 输入端，显然烦琐、浪费。
经济、简捷、正确的方案应是保持高位计数器的CP 输入端为低电平，将低位的Q3 作为进位信号直接送至高位计数器的EN 输入端，用Q3 级联有利于取得较大满值，计数到满值后随着时钟上跳Q3 产生下跳就可引起高位计数器计数。
（）秒计数器秒个位的方案应是保持秒十位计数器的CP 输入端为低电平，将秒个位的Q3 作为进位信号直接送至秒十位计数器的EN 输入端。
秒十位计数单元为6 进制，当Q3Q2QQ0 变成00 时，通过与非门把它的清零端变成0，计数器的输出被置零，跳过0 到的状态，又从0000 开始，如此就是60 进制。
同时秒十位上的00 时，要把进位信号传输给“分”个位的计数单元。
CD458 利用条件反馈清零的方法可实现60 进制。
其中的与非门使用74LS00 （2）分计数器分的个位和十位计数单元的状态转换和秒的是一样的，只是它要把进位信号传输给时的个位计数单元。
（3）时计数器当“时”十位的Q3Q2QQ0 为0000 或000 时，“时”的个位计数单元是十进制计数器，当他的Q3Q2QQ0 到00 时，通过与非门使得个位458 上的清零端为0，则计数器的输出直接置零，从0000 有开始。
当十位的Q3Q2QQ0 为000 时，通过与非门使得该458 的清零端为0，“时”的十位有重新从0000 开始，此时的个位计数单元变成4 进制，即当个位计数单元的Q3Q2QQ0 为000 时，就要又从0000 开始计数。
这样就实现了“时”24 进制的计数其中的与非门用74LS003.译码显示电路译码电路采用CD45 译码器。
其功能是将“时”“分”“秒”计数器中计数的输出状态（842BCD）翻译成七段数码管能显示十进制数所要求的电信号，然后经数码显示器，把数字显示出来。
显示器件选用发光二极管数码管，可选用共阴数码管。
CD45 是一种BCD-7 段显示译码器，它属于CMOS 器件，高电平输出电流可达25mA。
其管脚排列见图所示。
该器件用于驱动共阴极7 段LED 数码管。
4.较时电路当数字钟刚接通电源或走时出现误差时，需要对其进行时间的校准，实用校时电路很多。
校时电路包括校准小时电路和校准分钟电路（也可包括校准秒电路，但校准信号频率必须大于HZ），可手动较时或脉冲校时，可用普通机械开关或由机械开关与门电路构成无抖动开关来实现校时。
下图为设计校时电路五、数字钟“秒”的装调数字钟.总装配图2.元器件清单3.数字钟的装配与调试、检查印刷电路板有无断路、短路，若有，首先处理好。
2、焊接顺序：电阻、二极管、IC 插座、三极管、电容器，逐一焊接。
先焊平面的，后焊立体的，原则是有利于焊接。
要求卧装水平、竖装垂直、相同元件等高。
3、焊接要点：将元件整形后插入对应位置，电路板平放在台面上，一手握烙铁对焊盘和引脚同时接触预热，另一手持焊锡丝与焊盘处烙铁接触，使锡丝熔化，当锡丝熔化一定量时，立即将锡丝离去，烙铁继续保持少许时间，让焊锡围绕焊盘自由流动，形成一个钟形焊点。
4、按照接线要求位置，将连接线焊接到对应的插孔。
5、剪脚：元件焊好后，将多余引脚剪掉，剪脚后的焊点应露出引脚0.5-mm。
6、检查元件及IC 插座有无错焊、漏焊，方向是否正确无误，将集成电路插入插座。
7、通电测试：将连接线分别与对应电源接线柱一一连接。
8、首先清零，然后观察LED 数码管变化状态。
六、思考题、本电路中N 进制计数器是如何实现的？答：是由CD458 计数器和74LS00 组成的计数电路，60 位计数器是是保持十位计数器的CP 输入端为低电平，将个位的Q3 作为进位信号直接送至十位计数器的EN 输入端，。
十位计数单元为6 进制，当Q3Q2QQ0 变成00 时，通过与非门把它的清零端变成0，计数器的输出被置零，跳过0 到的状态，又从0000 开始，如此就是60 进制。
24 位计数器是当十位的Q3Q2QQ0 为0000 或000 时，个位计数单元是十进制计数器，当他的Q3Q2QQ0 到00 时，通过与非门使得个位上的清零端为0，则计数器的输出直接置零，从0000 有开始。
当十位的Q3Q2QQ0 为000 时，通过与非门使得该458 的清零端为0，十位又重新从0000 开始，此时的个位计数单元变成4 进制，即当个位计数单元的Q3Q2QQ0 为000 时，就要又从0000 开始计数。
这样就实现了24 进制的计数2、校时电路中的三个开关有什么作用?答：当开关闭合时，会接上电容，可以缓解抖动，为去抖动开关3、如果用74LS6 组成计数器，则个位到十位的进位怎样实现？答：在Hz 的CP 时钟信号下，74LS6()的PE、LD、都接高电平，TE、CR 74LS6() 正常工作，进行记数，当计数到00时，通过与非门将Q3Q与非后接到清零端CR，即在此时将第一个74LS6（）清零。
同时接到74LS6(2)的脉冲端CP(因为当CR 等于0时，等于所以时钟脉冲CP 有效),于是它显示的是（0-9）。
因为时钟脉冲是74LS6()给出，将74LS6(2)的PE、TE、LD、CR 都接高电平，74LS6(2)正常工作，进行计数，当计数到00时，通过与非门将Q2Q与非后接到清零端-CR，将74LS6（2）清零，于是实现了显示（0-5）的进制，同时接到下一个74LS6的时钟脉冲端CP。
七、总结1. 设计过程中遇到的问题及其解决方法。
1）在检测面包板状况的过程中，出现本该相通的地方却未通的状况，后经检验发现是由于万用表笔尖未与面包板内部垂直接触所至。
2）在检测CD4511驱动电路的过程中发现数码管不能正常显示的状况，经检验发现主要是由于接触不良的问题，其中包括线的接触不良和芯片的接触不良，在实验过程中，数码管有几段二极管时隐时现，有时会消失。
用5V电源对数码管进行检测，一端接地，另一端接触每一段二极管，发现二极管能正常显示的，再用万用表欧姆档检测每一根线是否接触良好，在检测过程中发现有几根线有时能接通，有时不能接通，把接触不好的线重新接过后发现能正常显示了。
其次是由于芯片接触不良的问题，用万用表欧姆档检测有几个引脚本该相通的地方却未通，而检测的导线状况良好，其解决方法为把CD4511的芯片拔出，根据面包板孔的的状况重新调整其引脚，使其正对于孔，再用力均匀地将芯片插入面包板中，此后发现能正常显示，本次实验中还发现一块坏的LED数码管和两块坏的CD4511，经更换后均能正常显示。
3）在连接晶振的过程中，晶振无法起振。
在排除线与芯片的接触不良问题后重新对照电路图，发现是由于12脚未接地所至。
4）在连接六进制的过程中，发现电路只能4、5的跳动，后经发现是由于接到与非门的引脚接错一根所至，经纠正后能正常显示。
5）在连接校正电路的过程中，出现时和分都能正常校正时，但秒却受到影响，特别时一较分钟的时候秒乱跳，而不校时的时候，秒从40跳到59，然后又跳回40，分和秒之间无进位，电路在时、分、秒进位过程中能正常显示，故可排除芯片和连线的接触不良的问题。
经检查，校正电路的连线没有错误，后用万用表的直流电压档带电检测秒十位的QA、QB、QC和QD脚，发现QA脚时有电压时而无电压，再检测秒到分和分到时的进位端，发现是由于秒到分的进位未拔掉所至。
6）在制作报时电路的过程中，发现蜂鸣器在57分59秒的时候就开始报时，后经检测电路发现是由于把74HC30芯片当16引脚的芯片来接，以至接线都错位，重新接线后能正常报时。
