剪叉式升降台设计步骤
2t剪叉式升降平台设计方案
2t剪叉式升降平台设计方案

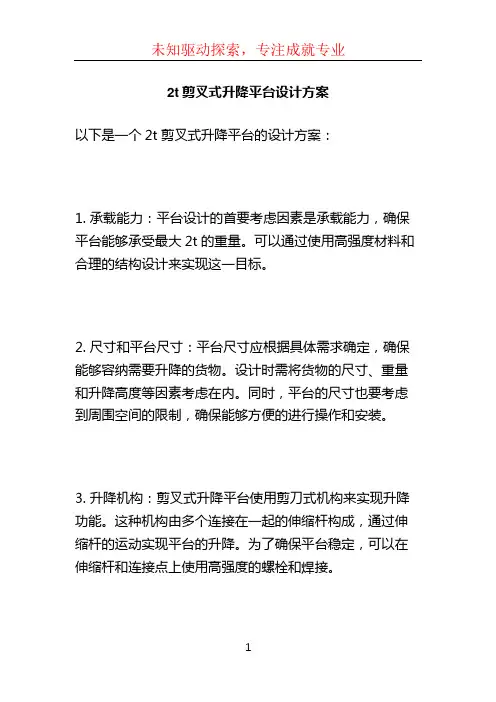

以下是一个2t剪叉式升降平台的设计方案：
1. 承载能力：平台设计的首要考虑因素是承载能力，确保平台能够承受最大2t的重量。
可以通过使用高强度材料和合理的结构设计来实现这一目标。
2. 尺寸和平台尺寸：平台尺寸应根据具体需求确定，确保能够容纳需要升降的货物。
设计时需将货物的尺寸、重量和升降高度等因素考虑在内。
同时，平台的尺寸也要考虑到周围空间的限制，确保能够方便的进行操作和安装。
3. 升降机构：剪叉式升降平台使用剪刀式机构来实现升降功能。
这种机构由多个连接在一起的伸缩杆构成，通过伸缩杆的运动实现平台的升降。
为了确保平台稳定，可以在伸缩杆和连接点上使用高强度的螺栓和焊接。
4. 动力源：升降平台可采用电动或液压动力源进行驱动。
电动动力源通常包括电机和齿轮系统，可以通过按钮或遥控器进行操控。
液压动力源则使用液压油缸来实现升降功能，通过操纵手柄或按钮来控制液压油缸的移动。
5. 安全装置：为了保障升降平台的安全操作，需要加入相应的安全装置。
例如，可以添加防滑板以防止物体滑动，同时还可以添加安全护栏、警示灯、声音报警等装置，提醒用户注意安全。
6. 控制系统：升降平台的控制系统需要实现方便的操作和控制。
可以选择采用简单的手动控制系统，也可以考虑使用自动控制系统，通过传感器和计算机控制实现自动化操作。
总的来说，一个2t剪叉式升降平台的设计方案需要考虑的因素包括承载能力、尺寸、升降机构、动力源、安全装置和控制系统。
通过合理的设计和制造，可以实现平台的安全稳定运行。
双铰接剪叉式液压升降台的设计本科设计说明
目录第一章绪论 (1)1.1 举升机的发展简史 (1)1.2 汽车举升机的设计特点 (2)1.3 汽车举升机的安全保证措施 (3)1.3.1 设计制造方面的安全保证措施 (3)1.3.2 使用维护方面的安全保证措施 (4)第二章剪叉式升降台的应用及其受力分析的讨论 (5)2.1剪叉式升降平台的三种结构形式 (5)2.2 双铰接剪叉式升降平台机构的位置参数计算 (6)2.3 双铰接剪叉式升降平台机构的动力参数计算 (8)2.4 剪叉式升降平台机构设计时应注意的问题 (9)2.5 针对性比较小实例： (9)2.6双铰接剪叉式升降平台机构中两种液压缸布置方式的分析比较 (12)2.6.1问题的提出： (13)2.6.2两种布置方式的分析和比较： (14)2.6.3实例计算 (15)第三章液压传动系统的设计计算 (20)3.1明确设计要求制定基本方案： (20)3.2制定液压系统的基本方案 (20)3.2.1确定液压执行元件的形式 (20)3.2.2 确定液压缸的类型 (22)3.2.3 确定液压缸的安装方式 (22)3.2.4 缸盖联接的类型 (22)3.2.5拟订液压执行元件运动控制回路 (22)3.2.6液压源系统 (22)3.3确定液压系统的主要参数 (23)3.3.1载荷的组成与计算： (23)3.3.2初选系统压力 (25)3.3.3计算液压缸的主要结构尺寸 (26)3.3.4确定液压泵的参数 (28)3.3.5管道尺寸的确定 (30)3.3.6油箱容量的确定 (31)3.4液压缸主要零件结构、材料及技术要求 (31)3.4.1缸体 (31)3.4.2活塞 (32)3.4.3活塞杆 (33)3.4.4活塞杆的导向、密封和防尘 (33)3.4.5液压缸的排气装置 (34)3.4.6液压缸安装联接部分的型式及尺寸 (35)3.4.7绘制液压系统原理图 (35)第四章台板与叉杆的设计计算 (39)4.1确定叉杆的结构材料及尺寸 (39)4.2横轴的选取 (43)结论 (44)致谢 (45)参考文献 (46)双铰接剪叉式液压升降台的设计摘要：双铰接剪叉式升降台的设计是在原由的剪叉式升降台的基础上，运用现在的灵活性、安全性、经济性等指标；结构以能够满足灵活性要求较高的汽车维修需要为前提,通过不同型号和响应福建达到满足物流、汽车维修等性能要求。
2t剪叉式升降平台设计方案
2t剪叉式升降平台设计方案1.1 剪叉式液压升降平台概述1.1.1 剪叉式液压升降平台发展状况剪叉式液压升降平台是一种结构比较简单，但举升力大、升降平稳、噪音低、操作方便、维修简便。
并可以停留在升降围的任意位置上的一种升降平台。
它目前广泛地应用在各行各业，是一种货物装卸流通领域中较为理想合理的新颖机具。
当前国外生产升降平台的国家比较多，如日本、德国、美国、英国等国家。
升降平台在国外有的国家生产已有几十年的历史了，有多节和单节升降平台，有移动式、固定式、超低式等各种型式，绝大多数采用液压驱动。
并广泛地应用在工业、航空、造船、商业、仓库、码头等场所，特别在商业系统货物装卸作业中已形成系列化的。
如英国uK 起重，他们生产多种形式的升降平台来适应商业系统方面各类仓库的装卸需求，而且绝大多数配套笼车搬运装卸是一种先进的装卸作业。
在日本大多数升降平台应用在仓库中高站台运送叉车上下站用。
所以说在国外应用升降平台是很普及的。
从国情况来看，生产升降平台比国外起步晚．主要分二大类：一类是生产多节剪叉或液压升降平台。
主要应用在高空作业中：如清冼、安装、维修等方面。
另一类生产单节剪叉式液压升降平台，主要应用在生产流水线中配套使用、当然也有应用在其它方面的。
目前生产升降平台的单位较多．但应用在商业系统仓库装卸货物作业方面的，据不完全了解还没有一家专业生产创造厂家。
目前，剪式升降平台的国厂家主要有高昌、强伦、序达、汉麦克森等；国外品牌主要有美国的杰奔（JohnBean）、德国的好富满（Hofmann）。
其中，2006 年8 月下线的杰奔牌48109B 型和好富满BLA9144 型超薄型剪式举升机是同类型产品的技术佼佼者，其产品在流水线上生产，钢材薄且强度大、造型美观、安全性能良好，将有更好的市场前景。
1.1.2 升降平台分类及各自优缺点在物流系统中，应用于升降设备的类型众多，如：手动升降、气动升降、电动升降等，各有利弊。
手动升降对一般较小量的物品垂直吊运。
剪叉式液压升降机设计
剪叉式液压升降机设计液压升降机是一种广泛应用于工业、物流、建筑等领域的设备，其采用液压系统实现升降功能，具有结构简单、操作方便、升降平稳等特点。
剪叉式液压升降机是液压升降机的一种常见形式，本文将对其设计进行详细介绍。
首先，剪叉式液压升降机的设计需要考虑以下几个方面：1.载重能力：根据使用需求确定升降机的最大载重能力。
这需要考虑升降物体的重量以及在升降过程中可能产生的额外载荷，如冲击力、震动力等。
2.升降高度：根据使用场景确定升降机的最大升降高度。
这需要考虑到升降物体的高度要求以及场地的限制条件。
3.升降速度：根据使用需求确定升降机的升降速度。
一般来说，升降速度过快可能会导致震动、冲击，而过慢则会影响工作效率。
4.安全性能：升降机的设计需要考虑到安全性能，包括机身结构的稳定性、防倾覆装置、防坠落装置等。
此外，还需要考虑到紧急停止装置、过载保护装置等安全设施的设置。
5.操控方式：升降机的操控方式可以采用手动控制、脚踏控制或遥控控制等，根据使用需求选择适合的操控方式。
在进行具体设计时，可以按照以下步骤进行：1.确定升降机的整体结构。
剪叉式液压升降机的主要结构由两个剪叉臂组成，通过液压缸的伸缩实现升降功能。
在设计过程中需要考虑到剪叉臂的尺寸、材料以及连接方式等。
2.设计液压系统。
液压系统是升降机的核心部分，其包括液压缸、液压泵、液压阀等组成。
在设计过程中需要确定液压系统的工作压力、流量以及液压元件的选型。
3.确定电气控制系统。
电气控制系统用于控制升降机的运行，包括电气控制柜、电气元件等。
在设计过程中需要考虑到控制方式、安全保护装置以及电气元件的选型。
4.进行强度计算和结构分析。
根据升降机的设计参数进行强度计算和结构分析，确保升降机的结构稳定性和安全性能。
5.进行样机制作和测试。
根据设计图纸制作升降机的样机，并进行相关测试，验证设计的可行性和安全性能。
最后，将设计好的剪叉式液压升降机进行生产制造，并进行使用和维护。
剪叉式液压升降台的设计步骤解读
1升降台设计步骤一、用户参数：1、载荷：P kg2 mm*宽）2、台面尺寸：A*B （长3、垂直行程：L mm行4、最低高度：L mm （用户无特殊要求以常规制作）底5、起升速度：V 米/分（用户无特殊要求以4-6米/分设计，升载荷大取小值，反之取大值。
）6、下降速度：V米/分（用户无特殊要求V米/分≤上升下下速度）跟据台面长度选臂叉中心距。
二、）C+C 臂叉最大中心距L=A-（2中1——固定铰耳侧距离C1 C——滚轮侧距离2跟据垂直行程确定叉数三、为整数）（）n=（L+L/L*sin55n叉数中底行管强度计算臂四、-K)/W ≥F*(Lσxs中材料屈服极限σ——s——臂管最大受力F W——臂管截面模量x/2)/2 +MF=(P+M臂台 P——载荷 M——台面重量台．M——臂架重量臂F计算五、油缸受力油*0.6 /2)*L/L F=(P+M+M油油臂台行F——油缸受力油L——垂直行程行——油缸行程L油六、油缸支点的确定上下铰耳点应在闭合时选取，上点尽量朝上选、下点应尽量朝00。
>15起升角应大于等于20)(有规定减小起升力。
下选，增大起升角、油缸闭合时不干涉则不干涉，方钢应在打开时选取（打开最大角度0，打开时不干涉闭合时则不干涉。
）55 +L-L L打开长度=2*L 前备固油 + L+L L闭合长度=L后备油固——油缸行程 L油——油缸固定行程 L固——油缸前备量 L前备——油缸后备量L后备垂直行程：油缸行程 L油缸行程初估：油1 ： 1-3叉 3 4.5:1叉 4 6.1:15叉N=(Q*P/612)*1.1KW电机功率计算：七、KW ——功率N L/Min ——流量QBar——压力P．3八、剪叉式臂杆带铰斜置油缸举升力计算；(摘自机械工程手册液压升降机））- m额定起升重量（t式中：n(t) 工作台重量m-1(t) 升降机构重量m-2 N-升降机构级数ββ，，AO,d,aL,l, L图中, L按结构需要确定，AB，，BO2121根据图中已定参数求得。
剪叉式液压升降平台设计
剪叉式液压升降平台设计剪叉式液压升降平台由上下平台、升降装置和控制系统组成。
上下平台由钢板焊接而成，可根据需要选择不同的材料和厚度。
升降装置包括液压缸、液压泵、液压管路等组件。
控制系统由电控箱、电控元件和控制按钮组成，用于控制升降平台的升降动作。
在剪叉式液压升降平台的设计中，首先需要确定升降平台的尺寸和承载能力。
根据实际需求，考虑货物的尺寸和重量，确定平台的长度、宽度和高度，同时确定平台的承载能力，以满足运输货物的需求。
其次，需要确定液压升降装置的类型和数量。
液压升降装置一般采用液压缸作为主要执行元件，液压泵提供液压能源，液压管路将液压能源传输到液压缸。
根据货物的重量和升降高度，确定液压升降装置的类型和数量，以确保平台的升降效果和稳定性。
第三，需要设计升降平台的安全保护装置。
升降平台在使用过程中，需要具备安全保护装置，以确保操作人员和货物的安全。
一般包括安全护栏、门锁装置、过载保护装置等。
安全护栏用于防止人员从平台上坠落，门锁装置用于保证平台在升降过程中不发生意外打开，过载保护装置用于防止超载操作。
最后，需要设计升降平台的控制系统。
控制系统一般采用电控方式，通过电控箱、电控元件和控制按钮实现对升降平台的控制。
控制系统需要具备升降、停止、急停等功能，以满足操作人员对平台的控制需求。
在剪叉式液压升降平台的设计中，还需要考虑其他因素，如环境条件、噪音控制、维护保养等。
根据实际情况，选择合适的材料和技术，确保升降平台的稳定性和耐用性。
总之，剪叉式液压升降平台的设计需要考虑多个方面，包括平台尺寸、承载能力、升降装置、安全保护装置和控制系统等。
通过合理的设计，可以满足不同场所的升降需求，提高工作效率和安全性。
双铰接剪叉式液压升降台的设计
双铰接剪叉式液压升降台的设计
双铰接剪叉式液压升降台是一种常见的起重设备，它由双铰接臂和剪叉式升降机构组成，通过液压系统提供升降力，用于在不同高度进行物料或货物的升降、移动和堆垛。
下面介绍一下它的具体设计：
1. 结构设计
（1）剪叉式升降机构：升降机构主要由静态升降支架、动态升降支架、升降链条、限位传感器及液压缸等组成。
其中静态升降支架通过铰接与底座固定，动态升降支架则通过双铰接臂与静态升降支架连接。
升降链条位于支架内侧，通过铰销与动态升降支架和静态升降支架相连，同时与液压缸相连，可提供升降功效。
（2）双铰接臂：双铰接臂分为静态臂和动态臂两部分，通过铰接的方式与升降机构相连，具有较好的稳定性。
静态臂与动态臂通过铰接处的紧固件固定，同时在两个铰接处都设置了刚度支撑，增强了结构刚度。
2. 液压系统设计
液压系统主要由油箱、泵、阀门、液压缸等组成。
具体参数设计如下：
（1）工作压力：10~20MPa
（2）液压缸数量：1~2个
（3）泵流量：10~20L/min
（4）电机功率：1~3KW
3. 安全保护设计
为提高设备的安全性能，在设计时需要考虑以下安全保护措施：（1）设备安装时需要确保四个脚座均在水平地面上，以避免设
备失稳。
（2）升降机构与双铰接臂之间装设限位传感器，以避免因超过
最大升降程度而导致设备发生危险。
（3）液压油箱顶部应该设有排气孔，以避免气压过大而导致其
他部件损坏。
同时设备可以装备油温、油压等安全保护装置，以确
保设备操作过程中的安全性。
剪叉式液压升降台的设计步骤
剪叉式液压升降台的设计步骤剪叉式液压升降台是一种常用的物料提升设备，广泛应用于工业生产线、仓库和物流中心等场所。
其设计步骤主要包括需求分析、选型设计、结构设计、液压系统设计、电气控制设计和安全保护设计等。
下面将详细介绍这些设计步骤。
一、需求分析在进行剪叉式液压升降台的设计之前，首先需要对使用环境和使用需求进行充分的分析。
例如，需要确定升降台的最大承载能力、升降高度、升降速度等技术参数，以及使用场所的空间限制、安全要求等。
二、选型设计根据需求分析的结果，选择合适的剪叉式液压升降台型号。
在选型设计时，需要考虑升降台的承载能力、升降高度、升降速度、升降台尺寸等因素，并结合使用场所的具体情况进行综合评估。
三、结构设计在结构设计中，需要确定升降台的整体结构形式和尺寸。
常见的结构形式包括单剪叉式、双剪叉式和多剪叉式等，根据具体的承载能力和升降高度要求进行选择。
同时，还需要进行强度和刚度计算，确保升降台的结构能够满足使用要求。
四、液压系统设计液压系统是剪叉式液压升降台的关键部分，负责提供升降力和控制升降运动。
在液压系统设计中，需要确定液压泵的类型和工作参数、油缸的数量和尺寸、液压管路的布置和连接方式等。
同时，还要进行液压系统的工作性能计算和安全防护设计。
五、电气控制设计电气控制系统主要用于控制升降台的启动、停止和运动方向等。
在电气控制设计中，需要选择合适的电气元件，如电机、电磁阀、传感器等，并进行电路设计和布置。
同时，还要根据使用需求设计相应的控制方式和功能，如按钮控制、遥控控制、自动控制等。
六、安全保护设计剪叉式液压升降台的安全保护设计是非常重要的，可以保障人员和设备的安全。
安全保护设计主要包括限位装置、安全防护门、紧急停止按钮、过载保护装置等。
在设计中，需要根据相关标准和规范要求，合理设置和布置各种安全保护装置，确保升降台在使用过程中能够及时发现和处理安全隐患。
总结：剪叉式液压升降台的设计步骤主要包括需求分析、选型设计、结构设计、液压系统设计、电气控制设计和安全保护设计等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪叉式升降台设计步骤
一、用户参数：
1、载荷：P kg
2、台面尺寸：A*B （长*宽）mm2
3、垂直行程：L行mm
4、最低高度：L底mm （用户无特殊要求以常规制作）
5、起升速度：V升米/分（用户无特殊要求以4-6米/分设计，
载荷大取小值，反之取大值。
）
6、下降速度：V下米/分（用户无特殊要求V下米/分≤上升
速度）
二、跟据台面长度选臂叉中心距。
臂叉最大中心距L中=A-（C1+C2）
C1——固定铰耳侧距离
C2——滚轮侧距离
三、跟据垂直行程确定叉数
叉数n=（L行+L底）/L中*sin55（n为整数）
四、臂管强度计算
σs≥F*(L中-K)/W x
σs——材料屈服极限
F——臂管最大受力
W x——臂管截面模量
F=(P+M台+M臂/2)/2
P——载荷
M台——台面重量
M臂——臂架重量
五、油缸受力F油计算
F油=(P+M台+M臂/2)*L行/L油*0.6
F油——油缸受力
L行——垂直行程
L油——油缸行程
六、油缸支点的确定
上下铰耳点应在闭合时选取，上点尽量朝上选、下点应尽量朝下选，增大起升角、减小起升力。
起升角应大于等于200(有规定>150)。
油缸闭合时不干涉则不干涉，方钢应在打开时选取（打开最大角度550），打开时不干涉闭合时则不干涉。
L打开长度=2*L油+L固-L前备
L闭合长度=L油+ L固+L后备
L油——油缸行程
L固——油缸固定行程
L前备——油缸前备量
L后备——油缸后备量
L油油缸行程初估：垂直行程：油缸行程
1-3叉 3：1
4叉 4.5:1
5叉 6.1:1
七、电机功率计算：N=(Q*P/612)*1.1KW
N——功率KW
Q——流量 L/Min
P——压力Bar
八、剪叉式臂杆带铰斜置油缸举升力计算；
(摘自机械工程手册液压升降机）
式中： m n-额定起升重量（t）
m1-工作台重量(t)
m2-升降机构重量(t)
N-升降机构级数
图中L,l, L1, L2,d,a按结构需要确定，AB，AO，BO，β1，β2根据图中已定参数求得。
θ角为变量。
剪叉式臂杆带铰斜置液压缸举升力计算图
(以上步骤及方法仅供参考)。
