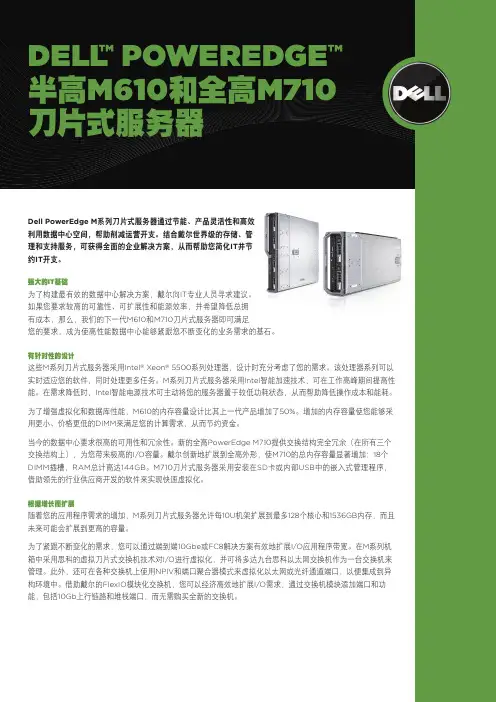

dell PowerEdge服务器M610与M710说明介绍
完整的存储解决方案采用Dell™存储解决方案轻松改变您的存储基础架构，以满足不断变化的业务需求。
借助EqualLogic® PS系列的虚拟化架构，可帮助确保最大限度的灵活性，同时保持您的整合战略。
EqualLogic使您可以部署和重新部署物理存储阵列并在存储池或存储层之间切换工作负载（数据卷），而无需停止应用程序。
在加入PS6000后，贵公司的管理员便可从PS5000或先前的阵列上，将数据库应用程序以在线方式迁移到高性能SSD系统，或针对需要PS6000系列额外带宽的应用程序进行移转。
为了适应当前迅速变化的业务需求，戴尔提供了一系列可根据您的投资来构建的解决方案，以避免代价不菲的“淘汰并取代”式方案。
明智的投资全球性的经济挑战给企业收入带来的压力正日益显著。
首席信息官正在评估IT预算，设法提高生产效率并降低成本。
M系列是智能化的解决方案，可帮助保护您的基础架构投资，简化您的IT环境，并在功效和生产效率方面切实推进可持续的节约。
M系列投资可以节省以前用于维护的时间和资金，使您可以将其用于真正的创新。
戴尔M系列刀片式服务器与惠普和IBM的刀片式服务器解决方案相比，具有最低的总拥有成本(TCO)。
1• 面向未来的无源中板能够支持多代刀片式服务器和即将推出的全系列I/O技术• FlexIO技术可消除“淘汰并取代”式的刀片式交换机升级；交换机已经内置了模块化技术• FlexAddress提供分配了插槽的永久WWN/MAC/iSCSI以便于维护，并且无需额外的管理工具或专有硬件，从而简化了服务器和网络团队之间的工作和交接事务• 智能节能技术包括低气流风扇和高效电源，为您带来杰出的能效简化的系统管理下一代Dell OpenManage™管理工具套件使您可以掌控全局。
这些工具提供了增强的操作和基于标准的命令，可与现有系统集成以便有效控制。
戴尔管理控制台(DMC)将基础架构管理缩减到一个控制台中，这有助于简化操作和建立稳定性。
戴尔电脑产品用户手册说明书
291st Revised Page 1CANCELS 290th Revised Page 1(This page filed under Transmittal No. 311 ) ACCESS SERVICERATES, RULES AND CHARGESTitle Page and Pages 1 to 22-45, inclusive of this tariff are effective as of the date shown. Original and revised pages as named below and Supplement No. 7 contains all changes from the original tariff that are in effect on the date hereof.CHECK SHEETNumber of Number of Revision Revision Except as Except asPageIndicated Page IndicatedTitle 4th 22.3 6th 1 291st*22.4 7th 1.1 26th 23O riginal 1.2 122nd* 24 O riginal 1.2.1 2nd 25 1st 1.3 11th 26 1st 1.4 37th 27O riginal 1.5 70th*28 1st 1.5.1 15th 29 1st 1.6 28th 30 2nd 1.7 12th 31 1st 1.7.1 3rd 1-1O riginal 1.8 18th 1-2 3rd 1.9 62nd 2-1 2nd 1.10 17th 2-2 2nd 1.11 26th 2-3 3rd 1.12 36th 2-4 5th 1.13 22nd 2-5 3rd 1.14 15th 2-5.1 1st 1.15 4th 2-6 1st 1.16 1st 2-7Original 2 4th 2-8Original 3 2nd 2-9Original 4 3rd 2-10Original 5 2nd 2-11Original 6 3rd 2-12 1st 7 4th 2-13Original 8 3rd 2-14 6th 9 1st 2-15 5th 10 7th 2-15.1 4th 11 2nd 2-16Original 12 1st 2-17 4th 13 2nd 2-18Original 14 1st 2-19Original 15 3rd 2-20Original 16 5th 2-21Original 17 6th 2-22Original 18 2nd 2-23Original 19 5th 2-24Original 20 2nd 2-25Original 21 6th 2-26 1st 22 7th 2-27Original 22.1 2nd 2-28Original 22.2 44th 2-29O riginal* New or Revised PageIssuing Officer: Kristen E. Shore, Assistant Vice President - RegulatoryRATES, RULES AND CHARGESCHECK SHEET (Cont’d)Number of Number ofRevision RevisionExcept as Except asPage Indicated Page Indicated3-13 2nd 5-11.2Original3-14 2nd 5-11.3Original3-15 2nd 5-12 1st3-16 1st 5-13 4th3-17 1st 5-14 4th3-18 1st 5-14.1Original3-19 Original 5-15 7th3-20 Original 5-16 3rd3-21 1st 5-17 11th3-22 1st 5-17.1 8th3-23 1st 5-17.1.1 6th3-24 2nd 5-17.2 7th3-25 1st 5-18 6th3-26 2nd 5-19 6th3-27 2nd 5-19.15th3-28 1st 5-19.2 4th3-29 2nd 5-19.3 4th3-30 1st 5-19.4 4th4-1 2nd 5-19.54th4-2 2nd 5-19.6 4th4-3 Original 5-19.74th4-4 4th 5-20 6th4-5 2nd 5-21Original4-6 1st 5-22Original4-7 1st 5-23Original4-8 2nd 5-24Original4th 5-25Original 4-8.14-9 67th*5-26 1st4-10 29th*5-27Original4-10.1 7th5-28Original4-11 72nd*6-1 3rd5-1 5th 6-2 1st5-2 2nd 6-31st5-3 7th 6-4 1st5-3.1 6th 6-5Original5-3.2 3rd 6-6Original5-3.3 3rd 6-7Original5-3.4 7th 6-8Original5-4 1st 6-9 1st5-5 1st 6-10 1st3rd 6-11Original 5-62nd 6-12Original 5-75-8 Original 6-13Original1st 6-14Original 5-93rd 6-15Original 5-105-11 2nd 6-16Original5-11.11st* New or Revised Page(This page filed under Transmittal No. 311 )ACCESS SERVICERATES, RULES AND CHARGESCHECK SHEET (Cont’d)Number of Revision Number of Revision Page Except as Indicated Page Except as Indicated7-26 Original 7-812nd 7-27 3rd 7-81.15th7-28 1st 7-81.24th7-29 Original 7-81.32nd 7-30 Original 7-81.49th 7-31 Original 7-81.56th7-32 Original 7-81.64th 7-33 3rd 7-81.6.1Original7-33.1 2nd 7-81.75th7-34 1st 7-81.8Original7-35 Original 7-8227th 7-36 Original 7-8311th 7-37 Original 7-8419th 7-38 Original 7-84.19th* 7-39 1st 7-852nd7-40 Original 7-85.11st 7-41 2nd 7-85.24th7-42 2nd 7-865th7-43 Original 7-875th 7-44 1st 7-87.15th7-45 Original 7-87.25th7-46 Original 7-87.34th 7-47 Original 7-87.44th 7-48 Original 7-882nd 7-49 2nd 7-892nd7-50 Original 7-903rd 7-51 Original 7-913rd 7-52 1st 7-91.15th7-53 1st 7-91.25th7-54 Original 7-91.2.12nd7-55 Original 7-91.32nd 7-56 10th 7-91.42nd7-57 Original 7-91.52nd 7-58 1st 7-91.62nd7-59 Original 7-91.72nd 7-60 Original 7-91.82nd 7-61 2nd 7-91.92nd7-62 3rd 7-91.102nd7-63 1st 7-926th7-64 3rd 7-935th7-65 1st 7-93.13rd7-66 5th 7-94Original7-66.1 2nd 8-13rd7-67 1st 8-24th7-68 Original 8-35th 7-69 3rd 8-3.13rd7-69.1 2nd 8-43rd7-69.2 2nd 8-53rd7-70 Original 8-62nd 7-71 Original 8-74th 7-72 Original 8-84th 7-73 10th 8-94th7-74 Original 8-104th 7-75 1st 8-114th7-76 Original 8-122nd 7-77 1st 8-132nd7-78 1st 8-142nd7-78.1 Original 8-155th 7-79 6th 8-163rd7-79.1 Original 8-175th 7-80 4th 8-184th8-193rd* New or Revised(This page filed under Transmittal No. 311 ) ACCESS SERVICE4. End User Access Service (Cont’d)4.6 Rate Regulations (Cont’d) 4.6.1 End User Common Line Rate Elements (Cont’d) (H) Federal Universal Service Fund (FUSF) Surcharge (Cont’d)(3) Other Non-recurring FUSF SurchargesIn addition to the applicable charges above, when a customer is assessed interstate end user chargesidentified in the table below, a FUSF Surcharge will also apply as set forth in Section 4.7(I) following. For example, customers assessed the PIC changecharge as specified in Section 13.3.3.(b)(5)(e)(ii) will also be assessed the PIC change FUSF Surcharge as set forth in Section 4.7(I) following.To the extent an IC is assessed a PIC Change Charge, the Non-recurring FUSF Surcharge will also apply to the IC.(4) Other FUSF SurchargesA percentage surcharge factor is assessed monthly on billed recurring and non-recurring charges of end user services other than surcharges described in Section 4.FUSF Surcharge factor: 0.201Tariff Reference Rate Element13.3.3(A)PIC Change Charge(I)(This page filed under Transmittal No. 311 ) ACCESS SERVICE4. End User Access Service (Cont’d)4.7 Rates and ChargesThe rates for End User Access are:(A) End User Common Line (EUCL) - Primary Residence SubscriberUSOC Rates Per Month - Individual lineor trunk, each 9ZEU1 $4.72(B) End User Common Line (EUCL) Non-Primary Residence Subscriber USOC Rates Per Month - Individual lineor trunk, each 9ZEU2 $4.72- BRI ISDN Facility, each wire pair 9ZEU5 4.72(C) End User Common Line (EUCL) -Single Line BusinessUSOC Rates Per Month - Individual lineor trunk, each 9ZEU3 $4.72(D) End User Common Line (EUCL) - Multiline Business SubscriberUSOC Rates Per Month - Individual lineor trunk, each 9ZEU4 $4.72- Public Telephone Access line, each 9ZEU4 4.72 - PRI ISDN Facility, each 9ZEU6 23.60(E) End User Common Line (EUCL) - Centrex CO and CO-like (Installedor on order prior to July 28, 1983)USOC Rates Per Month- Individual lineor trunk, each 9ZEU4 4.72(R) (R) (R) (R) (R) (R) (R) (R)ACCESS SERVICE4. End User Access Service (Cont’d)4.7 Rates and Charges (Cont’d)(G) Presubscribed Interexchange Carrier ChargesUSOC Rate Per Month(A) Multi-Line Business 9PCC4 0.00(B)ISDN-PRI-per service 9PCC6 0.00(C) Centrex CO andCentrexCO-Like-Nine or more lines, per line 9PCC7 0.00-Eight or less lines, per service 9PCC9 0.00(H) End User Port Charge USOC Rate Per Month(1) BRI ISDN Port- Per Port 9SDN1 $3.90(2) PRI ISDN Port- Per Port 9SDN2 $36.29(I)Basic FUSF Surcharge:USOC Rate Per Month(1) Residential 9PZRS $ 0.94(2) Single-Line Business 9PZBU $ 0.94(3) ISDN BRI 9PZL1 $ 1.73(4) Multiline Business 9PZLM $ 2.34(5) PRI ISDN 9PZP1 $18.99(6) PBX 9PZPX $ 2.34(7) Centrex CO and CO-Like 9PZCX $ 0.26(8) Other FUSF Surcharges USOC Rate Per Occurrence PIC Change Charge(a) Per Manual Change 9PZGM $ 0.78(b) Per Mechanized Change 9PZGE $ 0.32 (I) (I) (I) (I) (I) (I) (I) (I) (I)(This page filed under Transmittal No. 311 )(This page filed under Transmittal No. 311 ) ACCESS SERVICE7. Special Access Service (Cont'd)7.11 High Capacity Service 7.11.5 Rates and Charges General Description (Cont'd) 7.11.5.3 Rates and Charges (Cont'd)(F) DS1 Term Payment PlanRates and Charges for the DS1 Term Payment Plan (1)(1)Channel Termination - Per Point of TerminationUSOC1 Year2 Year3 Year 5 Year 7 Year TMECS $122.50 $120.00 $115.00 $104.00(R) $98.50(2) Channel Mileage- Channel Mileage Termination (per termination)- Channel Mileage Facility (per mile)USOC 1 Year 2 Year 3 Year 5 Year 7 Year 1L5XX$ 9.00$ 9.00$ 8.70$ 8.40$ 8.25(3) Central Office Multiplexing DS1 to DS0 voice/digital-Per arrangementUSOC1 Year2 Year3 Year 5 Year 7 Year MQ1, MQ1++,QMU, QMUA1, QMU++$180.00 $170.00 $170.00 $ 160.00 $150.00(4) Collocation Transport-Channel Mileage - FixedUSOC 1 Year 2 Year 3 Year 5 Year 7 Year 1H48S$ 51.00 $ 45.00 $ 40.00 $ 35.00 $ 32.50– Per Mile USOC 1 Year2 Year3 Year 5 Year 7 Year 1H48S$ 9.25$ 9.00$ 8.75$ 8.50$ 8.25(5) Nonrecurring Charges-One Time Charges- Per point of channel termination USOC DESCRIPTION RATE TMECS Channel Termination NonrecurringCharge$ 900.001H48S Collocation Transport NonrecurringChargeNOTE: Channel Termination Nonrecurring Charges and Collocation Transport Nonrecurring Chargesare waived on new installations of DS1 High Capacity Service with a 2, 3, 5, or 7 year DS1 TPP.(1) Effective on September 13, 2017, DS1 TPP 5- and 7-year Payment Plans are no longer available,including for any otherwise available conversions. Circuits already subject to a DS1 TPP 5- or 7-year Payment Plan, as of September 13, 2017, will continue to be provided under the then-current DS1 TPP 5- and 7-year Payment Plan term for the remainder of that term.USOC 1 Year 2 Year 3 Year 5 Year 7 Year 1L5XX$ 51.00$ 45.00$ 40.00$ 35.00$ 32.50。

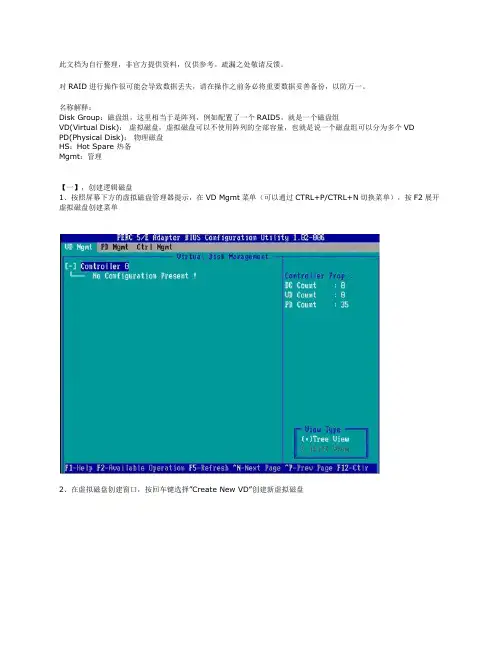

Dell R710 磁盘阵列配置手册
此文档为自行整理，非官方提供资料，仅供参考。
疏漏之处敬请反馈。
对RAID进行操作很可能会导致数据丢失，请在操作之前务必将重要数据妥善备份，以防万一。
名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name根据需要设置，也可为空。

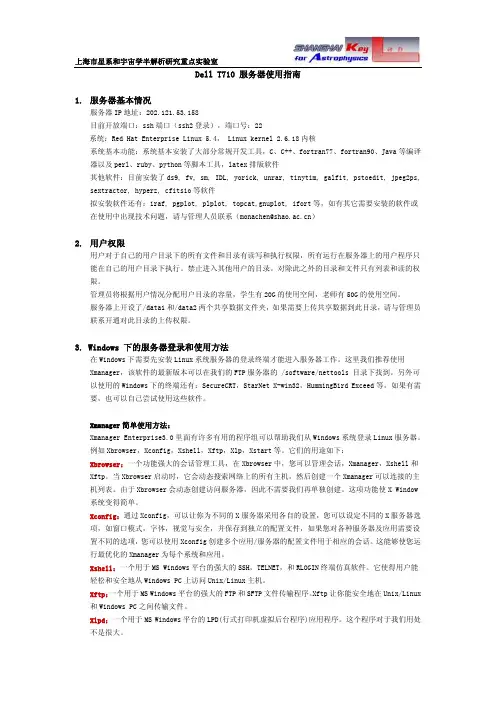

Dell T710 服务器使用指南
用户对于自己的用户目录下的所有文件和目录有读写和执行权限，所有运行在服务器上的用户程序只 能在自己的用户目录下执行。禁止进入其他用户的目录。对除此之外的目录和文件只有列表和读的权 限。 管理员将根据用户情况分配用户目录的容量，学生有 20G 的使用空间，老师有 50G 的使用空间。 服务器上开设了/data1 和/data2 两个共享数据文件夹，如果需要上传共享数据到此目录，请与管理员 联系开通对此目录的上传权限。
sftp 是一个交互式文件传输程式。它类似于 ftp, 但它进行加密传输，比 FTP 有更高的安全性。它和 scp 的用法类似： sftp username@202.121.53.158:/tmp/file1 /localpath 既是把服务器上的 file1 文件下载到本地计算机 更详细用法可在终端下输入 man sftp
附录 服务器硬件基本参数如下： 服务器类型：Dell T710 system CPU: 采用 2 个 Intel Xeon E5540 四核 超线程 CPU，相当于 2×2×4＝16 个主频 2.53G 的 CPU，可
供 16 个进程同时使用。 内存：6 个 8G 内存条，总内存为 48G 硬盘：8 块 1T 服务器硬盘，总容量为 8T 显示器：22 寸 DELL 显示器 另外我们为服务器配备了一个 UPS 电源（不间断电源），可以保证在停电的情况下紧急供电，使服务
上海市星系和宇宙学半解析研究重点实验室 1 Xstart 的使用 Xmanager 有两种登录方式，可以远程打开桌面系统，也可以使用终端窗口。安装 Xmanager 之后，在 安装程序组中找到 Xstart，按下图进行设置 Session：可以随便填写自己取的进程名称 Host：填写服务器的 IP 地址 Protocol：选择 SSH 协议 i User Name：填写自己在服务器上的用户名 Password：填写用户密码（也可以不填写，这样每次登录服务器的时候，程序会提示输入密码） Execution Command：如果是使用远程桌面，则选择 GNOME，如果是终端登录，则选择 xterm(linux:type2)

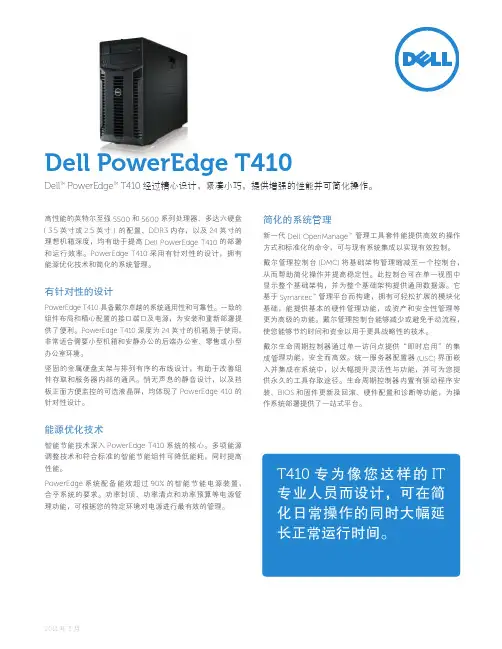

戴尔 PowerEdge T410 产品说明书
高性能的英特尔至强5500和5600系列处理器、多达六硬盘（3.5英寸或2.5英寸）的配置、DDR3内存，以及24英寸的理想机箱深度，均有助于提高Dell PowerEdge T410的部署和运行效率。
PowerEdge T410采用有针对性的设计，拥有能源优化技术和简化的系统管理。
有针对性的设计PowerEdge T410具备戴尔卓越的系统通用性和可靠性。
一致的组件布局和精心配置的接口端口及电源，为安装和重新部署提供了便利。
PowerEdge T410深度为24英寸的机箱易于使用，非常适合需要小型机箱和安静办公的后端办公室、零售或小型办公室环境。
坚固的金属硬盘支架与排列有序的布线设计，有助于改善组件存取和服务器内部的通风。
悄无声息的静音设计，以及挡板正面方便监控的可选液晶屏，均体现了PowerEdge 410的针对性设计。
能源优化技术智能节能技术深入PowerEdge T410系统的核心。
多项能源调整技术和符合标准的智能节能组件可降低能耗，同时提高性能。
PowerEdge系统配备能效超过90%的智能节能电源装置，合乎系统的要求。
功率封顶、功率清点和功率预算等电源管理功能，可根据您的特定环境对电源进行最有效的管理。
简化的系统管理新一代Dell OpenManage™管理工具套件能提供高效的操作方式和标准化的命令，可与现有系统集成以实现有效控制。
戴尔管理控制台(DMC)将基础架构管理缩减至一个控制台，从而帮助简化操作并提高稳定性。
此控制台可在单一视图中显示整个基础架构，并为整个基础架构提供通用数据源。
它基于Symantec™ 管理平台而构建，拥有可轻松扩展的模块化基础，能提供基本的硬件管理功能，或资产和安全性管理等更为高级的功能。
戴尔管理控制台能够减少或避免手动流程，使您能够节约时间和资金以用于更具战略性的技术。
戴尔生命周期控制器通过单一访问点提供“即时启用”的集成管理功能，安全而高效。
统一服务器配置器(USC)界面嵌入并集成在系统中，以大幅提升灵活性与功能，并可为您提供永久的工具存取途径。
Dell PowerEdge R710 系统 硬件用户手册
Dell PowerEdge R710 系统硬件用户手册在启动过程中访问系统功能在启动期间可以使用下列击键访问系统功能。
击键说明<F2> 进入系统设置程序。
请参阅"使用系统设置程序和 UEFI 引导管理器"。
<F10> 进入系统服务，将打开统一服务器配置程序，从中可访问系统诊断程序等公用程序。
有关详情，请参阅统一服务器配置程序用户说明文件。
注：某些统一服务器配置程序处理程序（比如软件更新）可能会导致创建虚拟设备，有时可能表现为与系统相连的 USB 设备。
这些连接都是安全的临时连接，可以不予理会。
<F11> 进入 BIOS 引导管理器或 UEFI 引导管理器，视系统的引导配置而定。
请参阅"使用系统设置程序和 UEFI 引导管理器"。
<F12> 进入 PXE 引导（如果已启用）。
<Ctrl><E> 进入 iDRAC 配置公用程序，从中可访问系统事件日志 (SEL) 和对系统进行远程访问的配置。
有关详情，请参阅 iDRAC 用户说明文件。
<Ctrl><C> 进入 SAS 配置公用程序。
有关详情，请参阅 SAS 控制器的说明文件。
<Ctrl><R> 进入 PERC 配置公用程序。
有关详情，请参阅 PERC 卡的说明文件。
<Ctrl><S> 进入公用程序，为 PXE 引导配置 NIC 设置。
有关详情，请参阅嵌入式 NIC 的说明文件。
前面板部件和指示灯图 1-1. 前面板部件和指示灯（2.5 英寸机箱）图 1-2. 前面板部件和指示灯（3.5 英寸机箱）项目指示灯、按钮或连接器图标说明1 信息标签记录系统信息的滑出式标签牌，内含快速服务标签、嵌入式 NIC1 MAC 地址、iDRAC6 企业卡 MAC 地址。
2 通电指示灯、电源按钮当系统接通电源时，通电指示灯将亮起。
DELLRAID配置中文手册R710R610R510服务器RAID详细配置
DELLRAID配置中文手册R710R610R510服务器RAID详细配置【一】，创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。
选择不同的级别，选项会有所差别。
选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。
4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。
有X标志为选中的硬盘。
选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。
如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。
VD Name根据需要设置，也可为空。
注：各RAID级别最少需要的硬盘数量，RAID0=1 RAID1=2 RAID5=3 RAID10=4 RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。
如果开启后（红框处有X标志为开启），可以修改Stripe Element Size大小，以及阵列的Read Policy与Write Policy，Initialize处可以选择是否在阵列配置的同时进行初始化。
Dell R710 服务器系统安装、维护操作手册
DELL R710服务器系统安装、维护操作手册目录1、系统安装方式 (3)2、系统安装注意事项 (3)3、DOSA引导安装系统 (3)4、F10引导安装系统 (9)1、系统安装方式1.1、DOSA光盘引导方式安装操作系统（即Dell服务器自带维护光盘引导方式）；1.2、开机F10引导方式安装操作系统；2、系统安装注意事项2.1、DOSA引导方式安装操作系统注意事项2.1.1、采用DOSA光盘引导方式安装操作系统，将使服务器硬盘上的所有数据丢失，因此该安装方式仅供全新的服务器和确认数据有备份的前提下进行系统安装；2.1.2、该安装方式仅支持零售版操作系统，如果是盗版光盘，如常见的多合一版本则无法使用；2.1.3、操作系统光盘版本须和DOSA安装时选择的版本一致，否则DOSA会报告插入无效光盘；2.1.4、安装过程中不同版本的DOSA光盘界面可能略有不同，但所述步骤大致相同；2.2、开机F10引导方式安装操作系统注意事项2.2.1、服务器开机后按F10的方式安装系统只会格式化服务器的C盘，对已经划分好的其他分区无影响；2.2.2、所有系统维护人员在该方式下安装系统同样必须对硬盘上的数据做完整备份，防止操作失误造成数据的丢失；3、DOSA引导安装系统3.1、将随机配送的Systems Management Tools and Documentation Version 6.5.0 引导光盘放入服务器光驱，将服务器设置为光驱启动，稍等片刻，屏幕出现如下图（3.1.1）界面所示，选择“Dell System Build and Update utility”选项。
图（3.1.1）3.2、该项被选择后，引导光盘将检测服务器的硬件配置，该界面需要等待大约5分钟左右，请耐心等待。
界面如下图（3.2.1）所示。
图（3.2.1）3.3、5分钟左右后，进入系统光盘界面，如下图（3.3.1）所示，选择“简体中文”，接受软件许可协议，界面如图（3.3.2）所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Dell™ PowerEdge™ T710 系统硬件用户手册建议使用的工具系统内部组件电源设备前挡板打开与合上系统护盖冷却导流罩硬盘驱动器光盘驱动器和磁带驱动器系统内存处理器扩充卡内部SD 模块内部SD 闪存卡内部USB 存储钥匙NIC 硬件卡锁RAID 电池机箱防盗开关集成存储控制器卡冷却风扇风扇固定框架VFlash 介质（选件）集成的Dell Remote Access Controller 6 (iDRAC6) Enterprise 卡（选件）系统电池控制面板部件（仅维修过程）SAS 背板（仅维修过程）系统板（仅维修过程）配电板（仅维修过程）注：本章中的步骤和图示均假设系统为塔式配置。
如果您的系统使用的是机架配置，请忽略任何有关侧放系统并旋转系统支脚的步骤。
建议使用的工具系统键锁的钥匙1 号和2 号梅花槽螺丝刀T10 Torx 螺丝刀接地腕带系统内部组件警告：只有经过培训的维修技术人员才能卸下系统护盖并拆装系统内部的任何组件。
开始执行该步骤之前，请查看系统附带的安全说明。
图3-1. 系统内部组件1 系统护盖2 冷却导流罩3 PCIe 扩充卡插槽（6 个）4 冷却风扇模块（4 个）5 散热器挡片（适用于单处理器配置）6 内存模块（总数最多可达18 个，每个处理器9 个）7 系统支脚（4 个）8 散热器和处理器（1 个或2 个）10 控制面板9 SAS 或SATA 硬盘驱动器（最高为8[3.5"] 和16 [2.5"]）11 磁带驱动器（可选）12 光盘驱动器13 内部SD 模块（可选）14 SAS 背板15 RAID 电池（可选）16 机箱防盗开关17 集成存储控制器卡电源设备系统支持两个1100 W 的电源设备。
注：电源设备标签上指定了最大电源输出。
如果仅安装一个电源设备，则必须将其安装在第一个电源设备托架中。
小心：在非冗余配置中，为确保正常的系统冷却，必须将电源设备挡片安装到第二个托架中。
请参阅安装电源设备挡片。
卸下电源设备注：如果可选电缆固定臂影响电源设备的拆除，则必须解除其锁定并将其提起。
有关电缆固定臂的信息，请参阅系统的机架说明文件。
断开电源电缆与电源以及要卸下的电源设备的连接，并从Velcro 紧固带中取出电缆。
按下拉杆释放闩锁并将电源设备滑出机箱。
请参阅图 3-2。
图3-2. 卸下和安装电源设备1 电源设备手柄2 Velcro 紧固带3 释放闩锁安装电源设备将新电源设备滑入机箱，直至电源设备完全就位，释放闩锁卡入到位。
请参阅图 3-2。
注：如果您在先前的步骤2 中解除了电缆固定臂的锁定，请重新将其锁定。
有关电缆固定臂的信息，请参阅系统的机架说明文件。
将电源电缆连接至电源设备并将电缆插入电源插座。
小心：连接电源电缆时，请使用Velcro 紧固带固定电缆。
注：热添加或热插拔新的电源设备后，请稍等几秒钟，系统需要识别电源设备并确定其是否能够正常工作。
电源设备状态指示灯将呈绿色亮起，表示电源设备功能正常（请参阅图 1-6）。
卸下电源设备挡片如果您要安装第二个电源设备，则紧紧拉住挡板中间的小孔将托架中的电源设备挡板卸下。
小心：在非冗余配置中，要确保系统的正常冷却，必须将电源设备挡片安装在第二个电源设备托架中。
如果要安装第二个电源设备，请卸下电源设备挡片。
安装电源设备挡片注：仅将电源设备挡片安装在第二个电源设备托架中。
要安装电源设备挡片，请将挡片与电源设备托架对齐，并将其插入机箱，直至卡入到位。
前挡板注：如果要卸下或安装可热插拔的硬盘驱动器，在卸下前挡板的过程中，系统可能仍开机或处于垂直位置。
如果要卸下或安装任何其它系统组件，应关闭系统并将其按图 3-1 中所示的方向进行放置。
卸下前挡板使用系统钥匙，解除前挡板的锁定（如果已锁定）。
按箭头方向滑动释放闩锁，然后将挡板顶部向远离机箱的方向旋转。
提起挡板，使其脱离机箱。
图3-3. 卸下和安装前挡板1 前挡板2 前挡板锁3 释放闩锁4 挡板卡舌插槽（2 个）安装前挡板将挡板卡舌插入机箱中的挡板卡舌插槽。
请参阅图 3-3。
将挡板顶端紧紧地按入机箱，直至拉杆锁定到位。
使用系统钥匙锁上挡板。
打开与合上系统护盖警告：只有经过培训的维修技术人员才能卸下系统护盖并拆装系统内部的任何组件。
开始执行该步骤之前，请查看系统附带的安全说明。
警告：需要提起系统时，请让别人帮您。
为避免受伤，请勿尝试独自提起系统。
打开系统关闭系统和连接的外围设备，除非您卸下的是热插拔组件（例如硬盘驱动器或电源设备等）。
断开系统与电源插座和外围设备的连接。
将系统支脚向内旋转，然后将系统放在平坦的表面。
请参阅图 3-4。
将护盖释放闩锁上的释放锁沿逆时针方向旋转至解锁位置。
请参阅图 3-4。
拉动释放闩锁，然后向系统背面旋转闩锁以卸下系统护盖。
请参阅图 3-4。
抓住系统护盖两侧，小心地从系统上提起系统护盖，使其离开系统。
请参阅图 3-4。
图3-4. 打开与合上系统护盖1 系统护盖释放闩锁2 系统护盖闩锁释放锁3 系统护盖4 系统支脚（4 个）合上系统确保所有内部电缆均已连接并整理好电缆。
确保未将任何工具或多余部件遗留在系统内部。
将护盖对准机箱中的插槽，然后将护盖向下放置到机箱中。
请参阅图 3-4。
将护盖按入机箱，直至闩锁锁定到位。
将护盖释放闩锁上的锁沿顺时针旋转至锁定位置。
请参阅图 3-4。
以支脚为支撑点将系统垂直放置在平稳的表面上。
向外旋转系统支脚。
重新连接所有外围设备，然后将系统连接至电源插座。
打开系统和已连接的外围设备。
冷却导流罩冷却导流罩可导出系统处理器和内存模块上方的气流。
警告：只有经过培训的维修技术人员才能卸下系统护盖并拆装系统内部的任何组件。
开始执行该步骤之前，请查看系统附带的安全说明。
警告：正常操作期间，内存模块和散热器会变得很热。
在触摸前，请确保有足够的时间让内存模块和散热器冷却。
小心：请勿在卸下冷却导流罩的情况下运行系统。
否则，由此引起的系统过热可能致使系统迅速关闭，造成数据丢失。
卸下冷却导流罩关闭系统和已连接的外围设备。
断开系统与电源插座和外围设备的连接。
将系统支脚向内旋转，然后将系统放在平坦的表面。
请参阅图 3-4。
打开系统护盖。
请参阅打开系统。
按箭头的方向推动蓝色卡舌，然后提出冷却导流罩。
请参阅图 3-5。
图3-5. 卸下和安装冷却通风罩1 冷却导流罩2 冷却导流罩释放卡舌安装冷却导流罩将冷却导流罩与系统中的定位导向器对齐。
以导流罩上的卡舌凸点为导轨，小心地将导流罩向下放入到系统直至固定卡舌卡住导流罩。
确保电缆没有卡在冷却导流罩边缘。
合上系统护盖。
请参阅合上系统。
以支脚为支撑点将系统垂直放置在平稳的表面上。
向外旋转系统支脚。
重新连接所有外围设备，然后将系统连接至电源插座。
打开系统和已连接的外围设备。
硬盘驱动器根据机箱和背板，系统拥有以下配置之一：十六个2.5 英寸的驱动器托架八个3.5 英寸驱动器托架所有机箱都支持可热插拔的SAS 和SATA 硬盘驱动器，2.5 英寸托架的机箱还支持带集成PERC 控制器的系统中的可热插拔SSD 硬盘驱动器。
所有驱动器都安装在系统正面，通过SAS 背板连接到系统板。
硬盘驱动器装在特殊的可热插拔驱动器托盘中，与硬盘驱动器托架配套。
小心：试图在系统运行过程中卸下或安装驱动器之前，请先参阅存储控制器卡的说明文件，确保已将主机适配器正确配置为支持热插拔驱动器的卸除和插入。
小心：格式化驱动器的过程中，请勿关闭或重新引导系统，否则会导致驱动器出现故障。
注：仅使用经检测并批准与SAS 背板一起使用的驱动器。
格式化硬盘驱动器时，请耐心等待，使其有足够的时间完成格式化。
请注意，大容量硬盘驱动器的格式化可能需要好几个小时。
混合SAS/SATA 硬盘驱动器配置允许SAS 和SATA 驱动器混合的硬盘驱动器配置。
在此配置中，必须将两个SAS 驱动器安装在硬盘驱动器插槽0 和 1 中.同时，在剩余的插槽中最多可以安装六个SATA 驱动器。
仅3.5 英寸托架机箱支持SAS 和SATA 驱动器的2.5 英寸和3.5 英寸混合配置。
在此配置中，只可以将3.5 英寸适配器中安装的两个10,000 RPM 的2.5 英寸SAS 驱动器插入硬盘驱动器插槽0 和 1 中。
剩下的硬盘驱动器必须为 3.5 英寸大小，且必须全部为SAS 驱动器或全部为SATA 驱动器。
卸下硬盘驱动器挡片小心：为了维持正常的系统冷却，所有闲置的硬盘驱动器托架必须安装驱动器挡片。
卸下前挡板。
请参阅卸下前挡板。
抓住硬盘驱动器挡片的正面，按住右侧的释放拉杆，将挡片滑出，直至脱离驱动器托架。
请参阅图 3-6。
图3-6. 卸下和安装硬盘驱动器挡片1 3.5 英寸硬盘驱动器挡片2 2.5 英寸硬盘驱动器挡片3 释放闩锁安装硬盘驱动器挡片将硬盘驱动器挡片与驱动器托架对齐，将挡片插入驱动器托架，直至释放拉杆卡入到位。
卸下热插拔硬盘驱动器小心：若要防止数据丢失，请确保操作系统支持热插拔驱动器的卸下和安装操作。
有关详情，请参阅操作系统附带的说明文件。
卸下前挡板。
请参阅卸下前挡板。
通过RAID 管理软件准备要卸下的驱动器。
耐心等待硬盘驱动器托盘上的硬盘驱动器指示灯发出可以安全卸下驱动器的信号。
有关卸下热插拔驱动器的信息，请参阅控制器的说明文件。
如果驱动器处于联机状态，则驱动器的绿色活动/故障指示灯将在驱动器断电时闪烁。
驱动器指示灯熄灭时，才能卸下驱动器。
按驱动器托盘正面的按钮，打开驱动器托盘释放手柄，释放驱动器。
请参阅图 3-7。
向外滑动硬盘驱动器，直至其脱离驱动器托架。
将驱动器挡片插入空驱动器托架中。
请参阅安装硬盘驱动器挡片。
小心：为了维持正常的系统冷却，所有闲置的硬盘驱动器托架必须安装驱动器挡片。
安装前挡板。
请参阅卸下前挡板。
安装热插拔硬盘驱动器小心：安装硬盘驱动器时，请确保相邻驱动器均已完全安装到位。
如果相邻的托盘未安装到位，则插入硬盘驱动器托盘且尝试锁定其旁边的手柄可能会损坏未安装到位托盘的保护弹簧，使其无法使用。
小心：确保操作系统支持热插拔驱动器的安装。
请参阅操作系统附带的说明文件。
卸下前挡板。
请参阅卸下前挡板。
如果托架中安装有驱动器挡片，请将其卸下。
请参阅安装硬盘驱动器挡片。
图3-7. 安装热插拔硬盘驱动器1 释放按钮2 硬盘驱动器托盘手柄安装热插拔硬盘驱动器。
按驱动器托盘正面的按钮，打开手柄。
将硬盘驱动器托盘插入驱动器托架，直至托盘触及背板。
合上手柄以将驱动器锁定到位。
重新装上前挡板。
请参阅安装前挡板。
从驱动器托盘中卸下硬盘驱动器卸下硬盘驱动器托盘滑轨上的螺钉，使硬盘驱动器与托盘分离。
请参阅图 3-8。
将硬盘驱动器安装到硬盘驱动器托盘中在将硬盘驱动器的连接器端朝后的情况下，将硬盘驱动器插入硬盘驱动器托盘。
请参阅图 3-8。
将硬盘驱动器上的螺孔对准硬盘驱动器托盘上的孔。
