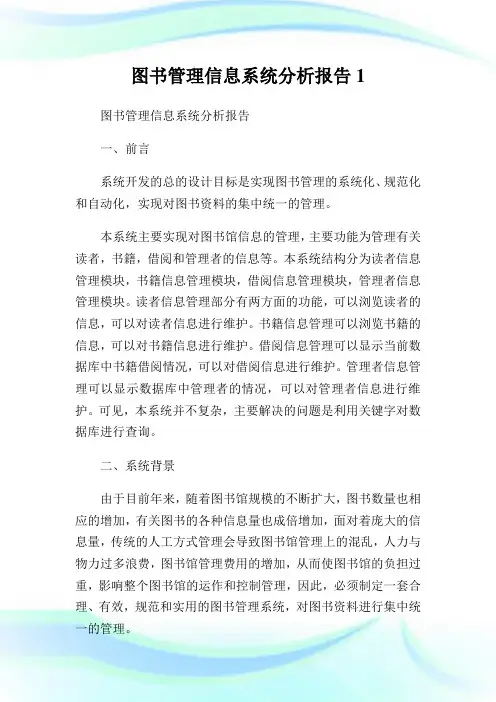

图书管理信息系统分析报告1 图书管理信息系统分析报告一、前言系统开发的总的设计目标是实现图书管理的系统化、规范化和自动化，实现对图书资料的集中统一的管理。
本系统主要实现对图书馆信息的管理，主要功能为管理有关读者，书籍，借阅和管理者的信息等。
本系统结构分为读者信息管理模块，书籍信息管理模块，借阅信息管理模块，管理者信息管理模块。
读者信息管理部分有两方面的功能，可以浏览读者的信息，可以对读者信息进行维护。
书籍信息管理可以浏览书籍的信息，可以对书籍信息进行维护。
借阅信息管理可以显示当前数据库中书籍借阅情况，可以对借阅信息进行维护。
管理者信息管理可以显示数据库中管理者的情况，可以对管理者信息进行维护。
可见，本系统并不复杂，主要解决的问题是利用关键字对数据库进行查询。
二、系统背景由于目前年来，随着图书馆规模的不断扩大，图书数量也相应的增加，有关图书的各种信息量也成倍增加，面对着庞大的信息量，传统的人工方式管理会导致图书馆管理上的混乱，人力与物力过多浪费，图书馆管理费用的增加，从而使图书馆的负担过重，影响整个图书馆的运作和控制管理，因此，必须制定一套合理、有效，规范和实用的图书管理系统，对图书资料进行集中统一的管理。
另一方面，IT产业和Internet获得了飞速发展，计算机应用已渗透到了各个领域，引起信息管理的革命，实现了信息的自动化处理，提高了处理的及时性和正确性。
图书管理工作面对大量的可模块化处理的信息，是当今信息革命的一个重要阵地。
我们小组开发图书管理信息系统就是采用现代化的信息管理方式代替手工管理方式，提高图书管理工作效率，作到信息的规范管理，科学统计和快速查询，让图书馆更好的为学校，社会服务。
从以前的手工管理的记录中我们可以发现这样的问题：1.检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了书的信息，馆中没有此书或已被别人借走。
图书馆的规模越大，这个问题越突出。
图书馆图书管理信息系统分析设计报告

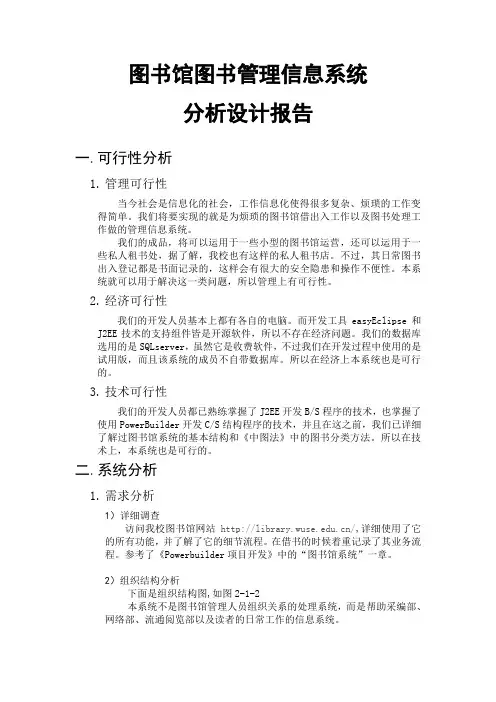

图书馆图书管理信息系统分析设计报告一.可行性分析1.管理可行性当今社会是信息化的社会，工作信息化使得很多复杂、烦琐的工作变得简单。
我们将要实现的就是为烦琐的图书馆借出入工作以及图书处理工作做的管理信息系统。
我们的成品，将可以运用于一些小型的图书馆运营，还可以运用于一些私人租书处，据了解，我校也有这样的私人租书店。
不过，其日常图书出入登记都是书面记录的，这样会有很大的安全隐患和操作不便性。
本系统就可以用于解决这一类问题，所以管理上有可行性。
2.经济可行性我们的开发人员基本上都有各自的电脑。
而开发工具easyEclipse和J2EE技术的支持组件皆是开源软件，所以不存在经济问题。
我们的数据库选用的是SQLserver，虽然它是收费软件，不过我们在开发过程中使用的是试用版，而且该系统的成员不自带数据库。
所以在经济上本系统也是可行的。
3.技术可行性我们的开发人员都已熟练掌握了J2EE开发B/S程序的技术，也掌握了使用PowerBuilder开发C/S结构程序的技术，并且在这之前，我们已详细了解过图书馆系统的基本结构和《中图法》中的图书分类方法。
所以在技术上，本系统也是可行的。
二.系统分析1.需求分析1）详细调查访问我校图书馆网站/,详细使用了它的所有功能，并了解了它的细节流程。
在借书的时候着重记录了其业务流程。
参考了《Powerbuilder项目开发》中的“图书馆系统”一章。
2）组织结构分析下面是组织结构图,如图2-1-2本系统不是图书馆管理人员组织关系的处理系统，而是帮助采编部、网络部、流通阅览部以及读者的日常工作的信息系统。
图2-2-1-13）功能分析2.流程描述1)业务流程以下是采编部业务流程图（图2-2-1-1）、网络部业务流程图（图2-2-1-2）、流通阅览部业务流程图（图2-2-1-3）、还书业务流程图（图2-2-1-4）、借书业务流程图（图2-2-1-5）、读者访问网站的业务流程图（图2-2-1-6）图2-2-1-1 图2-2-1-2图2-2-1-3图2-2-1-5图2-2-1-62)数据流程·顶层数据流程图，如图2-2-2-1·第二层数据流程图，如图2-2-2-2图2-2-2-2 ·第三层数据流程图，如图2-2-2-3图2-2-2-3·第底层数据流程图，如图2-2-2-4至图2-2-2-6图2-2-2-4图2-2-2-1图2-2-2-5图2-2-2-6 3)数据字典三.系统设计1.系统平台设计1)系统网络结构设计网络结构图（如图3-1-1）网络管理员图3-1-12)系统数据库平台设计我们采用Microsoft公司的SQLServer 2000数据库，作为本系统的数据库，数据库管理系统采用该数据库自带的“企业管理器”。
图书馆管理信息系统报告书完整版

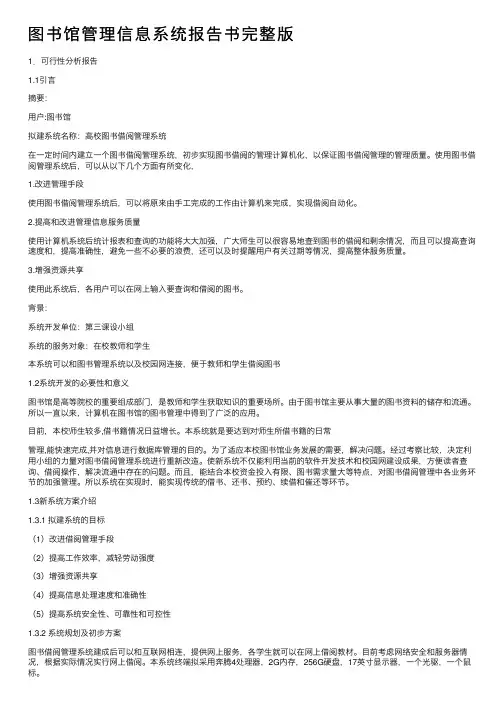

图书馆管理信息系统报告书完整版1．可⾏性分析报告1.1引⾔摘要：⽤户:图书馆拟建系统名称：⾼校图书借阅管理系统在⼀定时间内建⽴⼀个图书借阅管理系统，初步实现图书借阅的管理计算机化，以保证图书借阅管理的管理质量。
使⽤图书借阅管理系统后，可以从以下⼏个⽅⾯有所变化，1.改进管理⼿段使⽤图书借阅管理系统后，可以将原来由⼿⼯完成的⼯作由计算机来完成，实现借阅⾃动化。
2.提⾼和改进管理信息服务质量使⽤计算机系统后统计报表和查询的功能将⼤⼤加强，⼴⼤师⽣可以很容易地查到图书的借阅和剩余情况，⽽且可以提⾼查询速度和，提⾼准确性，避免⼀些不必要的浪费，还可以及时提醒⽤户有关过期等情况，提⾼整体服务质量。
3.增强资源共享使⽤此系统后，各⽤户可以在⽹上输⼊要查询和借阅的图书。
背景：系统开发单位：第三课设⼩组系统的服务对象：在校教师和学⽣本系统可以和图书管理系统以及校园⽹连接，便于教师和学⽣借阅图书1.2系统开发的必要性和意义图书馆是⾼等院校的重要组成部门，是教师和学⽣获取知识的重要场所。
由于图书馆主要从事⼤量的图书资料的储存和流通。
所以⼀直以来，计算机在图书馆的图书管理中得到了⼴泛的应⽤。
⽬前，本校师⽣较多,借书籍情况⽇益增长。
本系统就是要达到对师⽣所借书籍的⽇常管理,能快速完成,并对信息进⾏数据库管理的⽬的。
为了适应本校图书馆业务发展的需要，解决问题。
经过考察⽐较，决定利⽤⼩组的⼒量对图书借阅管理系统进⾏重新改造。
使新系统不仅能利⽤当前的软件开发技术和校园⽹建设成果，⽅便读者查询、借阅操作，解决流通中存在的问题。
⽽且，能结合本校资⾦投⼊有限、图书需求量⼤等特点，对图书借阅管理中各业务环节的加强管理。
所以系统在实现时，能实现传统的借书、还书、预约、续借和催还等环节。
1.3新系统⽅案介绍1.3.1 拟建系统的⽬标（1）改进借阅管理⼿段（2）提⾼⼯作效率，减轻劳动强度（3）增强资源共享（4）提⾼信息处理速度和准确性（5）提⾼系统安全性、可靠性和可控性1.3.2 系统规划及初步⽅案图书借阅管理系统建成后可以和互联⽹相连，提供⽹上服务，各学⽣就可以在⽹上借阅教材。
图书馆管理信息系统--系统分析

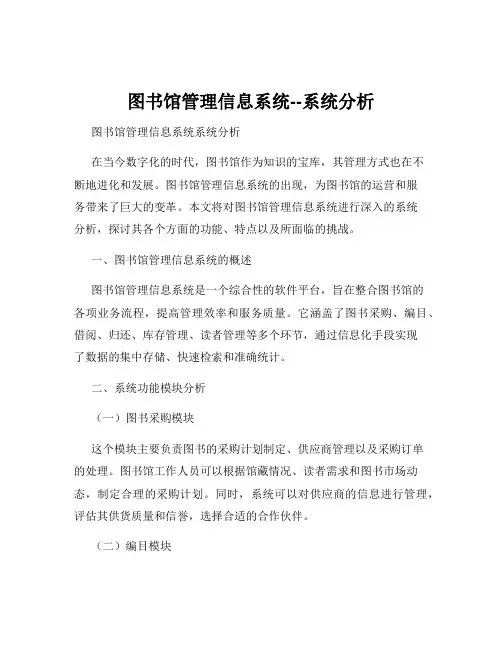

图书馆管理信息系统--系统分析图书馆管理信息系统系统分析在当今数字化的时代，图书馆作为知识的宝库，其管理方式也在不断地进化和发展。
图书馆管理信息系统的出现，为图书馆的运营和服务带来了巨大的变革。
本文将对图书馆管理信息系统进行深入的系统分析，探讨其各个方面的功能、特点以及所面临的挑战。
一、图书馆管理信息系统的概述图书馆管理信息系统是一个综合性的软件平台，旨在整合图书馆的各项业务流程，提高管理效率和服务质量。
它涵盖了图书采购、编目、借阅、归还、库存管理、读者管理等多个环节，通过信息化手段实现了数据的集中存储、快速检索和准确统计。
二、系统功能模块分析（一）图书采购模块这个模块主要负责图书的采购计划制定、供应商管理以及采购订单的处理。
图书馆工作人员可以根据馆藏情况、读者需求和图书市场动态，制定合理的采购计划。
同时，系统可以对供应商的信息进行管理，评估其供货质量和信誉，选择合适的合作伙伴。
（二）编目模块编目是将新采购的图书进行分类、著录和标引的过程，以便于读者查找和借阅。
图书馆管理信息系统提供了便捷的编目工具，支持多种编目标准和格式，能够自动生成索书号和书目信息，大大提高了编目工作的效率和准确性。
（三）借阅管理模块这是系统的核心模块之一，负责处理读者的借阅请求、记录借阅信息和计算借阅期限。
读者可以通过系统查询图书的借阅状态，在线预约或续借图书。
系统还能够对逾期未还的图书进行提醒和催还，确保图书的正常流通。
（四）归还管理模块当读者归还图书时，系统会自动检查图书的完整性和归还时间，更新图书的库存状态和读者的借阅记录。
如果图书有损坏或丢失，系统会进行相应的处理和记录。
（五）库存管理模块库存管理模块用于监控图书馆的图书库存情况，包括图书的数量、位置和状态。
系统可以实时更新库存信息，提供库存盘点功能，帮助工作人员及时发现图书的缺失和错架情况，保证馆藏的准确性和完整性。
（六）读者管理模块读者管理模块用于登记读者的个人信息、借阅权限和借阅历史。
图书馆信息管理系统分析报告
图书馆信息管理系统分析报告谢志成邹斌陈皓王素芝一系统需求说明随着学院的日渐扩大，图书馆的管理工作也日益复杂，但其主要工作分为：1.图书入库：首先，图书馆的管理部门根据图书的库存量、图书的需求量和各类图书的最近发展情况向采购员发出购书计划单，采购员根据购书计划单向图书供应商发出购书单，采购员收到图书供应商的提货通知单并提货，将检验不合格的图书退给供应商，并发出重新发货的通知单。
其次，将入库书单和检验合格的图书交付给图书管理员。
最后，对新书进行分类处理：即按国家统一的分类进行编号，登记书号、书名、作者、出版社、价格、数量等信息到书库，并将购书单和提货单交付给财务部门。
记入入库文件。
2.图书出库注销：对于过期的各类图书进行出库处理，注销其相应信息。
3.图书的借出：图书管理员根据借阅者的借书单去查阅书库，若有借阅者要借的书，则将书借给借阅者，并将借阅者的借阅证号、姓名及所借图书的信息记入书库借阅文件，若没有借阅者要借的书，借阅者可以预定所要借的书，管理员将预定信息记入预定文件。
4.图书的归还：借阅者将所借的书归还图书馆时，管理员对图书进行检查，若完好，将借阅者的这条归还信息记入归还文件，并注销相应的借阅信息；若被损坏，开出罚款单，并将罚款信息记入罚款文件，将借阅者相应的归还信息记入图书归还文件，并注销相应的借阅信息；若超期，则根据超期的天数进行罚款，同时将相关罚款信息记入罚款文件，将借阅者的这条归还信息记入归还文件，并注销相应的借阅信息。
若借阅者不慎将图书遗失，图书管理员根据图书的单价和学院的相关规定开出赔偿单据，借阅者交纳赔偿金后，管理员相关的赔偿信息记入赔偿文件，注销相应的借阅信息，并注销该书的信息。
5.统计情况：图书管理员对图书借阅情况进行统计，对逾期未还的借阅者催其归还图书。
并且定期对图书进行整理及统计。
6.检索：对图书馆书库的各方面进行检索。
二需求规格说明书1.引言1)编写的目的管理有关读者，书籍，借阅和管理者的信息，实现图书管理的系统化、规范化和自动化，实现对图书资料的集中统一的管理。
图书馆管理信息系统分析
图书馆管理信息系统分析一、系统分析1、图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
2、系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如下图所示。
图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
◆办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
◆财务室：财务室负责财务方面的工作。
◆采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
◆学术论文室：负责学术论文的收集整理。
◆图书借阅室：提供对读者的书目查询服务和图书借阅服务。
◆电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
◆期刊阅览室：负责情况的收集整理和借阅。
◆技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
3、系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图所示。
图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
图书馆管理信息系统分析
1.3 数据流程分析
中层数据流程图
在进行数据流程分析时，首先分析图书借阅管理系统应包括的外部实体。然后，采用结 构化的系统分析方法，自顶向下、逐层分解，绘制出多层次的数据流程图
供书 订书单 P1
P2
商
发书单
采购 管理
编目 管理
借阅证
P3
流通管
读者
理 借书单据
采购信息 图书信息
借阅信息
1.3 数据流程分析
图书馆管理系统
基借 础阅 信者 息管 维理 护
图期 书刊 管管 理理
图期 书刊 流流 通通 管管 理理
统系 计统 分管 析理 管 理
1.1 管理功能分析
基础信息维护
基础信息维护”功能模块用于对图书馆信息、书籍信息、常用词库等项目进行初始化设 置，这些设置一般不轻易改动。它包含的子功能模块如图
基础信息维护
1.3 数据流程分析
处理方式选择
数据处理方式可分为两类：成批处理方式和联机实时处理方式。成批处理方式是按 一定时间间隔把数据积累成批后一块处理。例如，计算工资时，是将所有职工的相关信 息都收集完成，并作汇总后，才进行加工处理。批处理方式适用于以下几种情况：
固定周期的数据处理；
需要大量的来自不同方面的数据的综合处理：
的3倍计算罚金。
1.3 数据流程分析
超期还书 罚款制 度
破损并超期 图书完好
超期≦7天 8天≦超期≦30天 31天≦超期≦半年 半年≦超期≦一年 一年﹤超期 超期≦7天 8天≦超期≦30天 31天≦超期≦半年 半年≦超期≦一年 一年﹤超期
罚款制度的判定树
破损罚金+超期天数×0.1 破损罚金+超期天数×0.15 破损罚金+超期天数×0.2 破损罚金+书价 破损罚金+书价×3 超期天数×0.1 超期天数×0.15 超期天数×02 书价 书价×3
图书管理信息系统分析报告
图书管理系统分析报告一、可行性分析学校图书馆，书目繁多，用户的信息冗杂，且信息数据在每天变化，如果采用人工方式进行管理控制，不仅工作量庞大，而且容易出错。
针对这样的情况以及通过对图书馆的各个方面进行了具体的了解之后，现对图书管理系统的可行性进行分析1、经济可行性分析⑴学校有能力承担研发开支开发新系统的工作是一项艰巨复杂的工作，它的投资主要是人力和物力的投资。
对于本系统的开发来说，其主要投资还是在人力和物力两个方面。
从系统的业务需求调查到系统的分析编码制作都是需要巨大的人力投入的。
图书馆作为社会重要的信息资源基地，国家信息基础设施和资源的提供者，其要求都比一般企业的要求要高，而且我们对系统开发及软件了解比较多，所以在我们开发管理系统的过程中，比较容易安排人手，这样就可以节约大部分的额外开支。
所以，在系统的开发过程中，学校完全有能力承担开发费用。
⑵新系统将为学校带来经济效益管理系统是一个信息化、智能化和先进管理理念的集合体。
而管理是一个动态过程，在其运行过程中要采取多项措施。
所以在管理中获得经济效益是一个综合效益，要对他进行直接定量的分析是比较困难的。
一般新系统带来的经济效益是间接的，其最主要的表现就是减少了学校的管理费用和人力开支。
图书管理作为计算机应用的一个分支，有着手工管理无法比拟的优点，如检索迅速、查找方便、可靠性高、存储量大、保密性好、寿命长、成本低等。
这些优点能够极大地提高图书管理的效率。
因此，开发一套能够为用户提供充足的信息和快捷的查询手段的图书管理系统，将是非常必要的，也是十分及时的。
2、技术可行性分析技术上的可行性分析主要分析现有技术条件能否顺利完成开发工作，硬件、软件配置能否满足开发者的需要，各类技术人员的数量，水平，来源等。
图书馆管理系统的工作主要是在读者和图书馆之间架起一座桥梁，能相互沟通信息和处理信息。
这一特点非常适合计算机特点，通过网络internet技术，发挥计算机的信息传输速度快、准确度高的优势。
