有载调压分接开关说明书
YK-3说明书
1.概述YK-3有载调压控制器用于控制35kV有载分接开关的分接变换操作,与有载调压变压器一起组成自动调压系统。
控制器具有自动和手动两种工作模式:自动工作模式时，取样电压与整定电压比较结果偏离设定值时，控制器延时发出升、降指令使有载分接开关动作实现自动调压。
手动工作模式时，可直接在面板上进行升、降、停手动操作，亦可接收远控指令输入接口和RS485通讯接口输入的升、降、停指令，使有载分接开关动作。
分接开关的分接位置、整定电压、调压精度、延时时间、取样电压、操作次数、变压器单元号等参数和升、降、欠压状态指示均可在前面板显示。
整定电压、调压精度、延时时间、变压器单元号等参数可按需设定。
设有分接位置BCD码、分接位置一一对应无源触点输出接口，过电流闭锁、欠电压保护和防跑档功能；最大分接位置与最小分接位置电气限位。
2技术参数2.1额定参数2.1.1 工作电源: AC 380V2.1.2 额定频率: 50Hz2.1.3 取样电压: AC 100V/400V2.1.4 欠电压：70% （整定电压的70%）2.2整定参数和显示参数 2.2.1 整定电压：85V-460V，步长0.5V 2.2.2 调压精度：0.1-9.9%，步长0.1%2.2.3 延时时间：5S-180S，步长1s2.2.4 单元号：1-92.2.5 取样电压显示: 0-500V2.2.6 分接位置显示: 1-92.2.7 操作次数显示: 0-655353结构及工作原理 3.1薄膜面板和轻触按键的应用以及参数设置显示采用数字化使本控制器参数设置方便、准确、直观，人机对话界面好。
金属机箱的应用具有良好的电磁屏蔽效果。
3.2分接开关的分接位置信号经隔离后输入到CPU,经CPU处理后显示分接位置、输出分接位置无源BCD码、分接位置一一对应无源触点。
取样电压输入控制器信号变换单元后供CPU读取，与整定电压比较，如果偏离设定值时，控制器延时发出升、降指令驱动有载分接开关头部电动机运转，使分接开关完成一次分接变换操作。
干式变压器有载分接开关控制器使用说明
干式变压器有载分接开关控制器使用说明干式变压器有载分接开关控制器(简称分接开关)是一种用于干式变压器有载调节的电动控制设备。
它能够在变压器运行的情况下，动态地改变变压器的绕组匝数，从而实现对输出电压的调节。
下面是干式变压器有载分接开关控制器的使用说明。
一、主要特点1.精准控制：分接开关控制器利用电动机带动分接开关开关，可以实现变压器在运行状态下对输出电压的精确调节。
2.自动化控制：通过与变压器上的继电器或电子单元相连，可以实现自动化调节和控制，减少了人工操作的需求。
3.快速响应：分接开关控制器可以实现快速调节，可以在几秒钟内完成对变压器输出电压的调节，提高了调节的灵活性和效率。
4.负载适应能力强：分接开关控制器可以适应不同负载条件下的变压器输出电压调节需求，可以满足不同行业和应用场景中的实际需求。
5.可靠性高：分接开关控制器采用可靠的电动机和控制部件，具有较高的工作可靠性和稳定性。
二、使用方法1.连接电源：将分接开关控制器的电源线接入电源插座，并确保电源电压符合设备要求。
2.连接控制信号：将分接开关控制器的控制信号线与变压器上的继电器或电子单元相连，确保能够接收到变压器输出电压的控制信号。
3.调节参数设置：根据实际需求，在分接开关控制器上设置变压器输出电压的调节参数，包括调节范围、调节步长、调节速度等。
4.手动调节：在手动模式下，可以通过手动按钮或旋钮来控制分接开关的动作，实现对变压器输出电压的手动调节。
5.自动调节：在自动模式下，根据实际需求，设置分接开关控制器的自动调节功能，使其能够根据控制信号自动调节变压器输出电压。
6.监控和故障排除：监控分接开关控制器的运行状态，包括电动机的工作情况、控制信号的接收情况等，及时发现故障并进行排除。
三、注意事项1.在使用过程中，要确保分接开关控制器的电源电压和控制信号的电压符合设备的要求，以免对设备造成损坏。
2.在进行自动调节时，要留意控制信号的稳定性和准确性，避免因控制信号不稳定或错误导致变压器输出电压的误调。
华明CV有载分接开关说明书
使用说明书
HM 0.460.001
上海华明电力设备制造有限公司
HM0.460.001
欢迎您使用本公司的有载调压分接开关 在使用您所购置的有载分接开关之前，请务必仔细阅读我公司的使用说明书。
谢谢！
1
目录
1. 概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2. 开关的技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 3. 分接开关的整机介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 4. 调压线圈和开关分接头的连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 5. 开关触头切换⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 6. 分接开关基本电路图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 7. 分接开关的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 8. 干燥处理和注油⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 9. 管接头⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 10. 电动机构、伞齿轮盒和传动轴的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 11. 分接开关在变压器生产厂试运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 12. 变压器到现场的运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 13. 在现场投入运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 14. 运行中的监视⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 15. 检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 16. 附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19
MR35kV有载调压开关说明书
发货时，有载分接开关和电动机构都处于校准位置（见 附录，图 898613）。 有载分接开关装置的交货部件如下： VACUTAP® VT 型真空有载分接开关 1 x VT I 500（约 70 kg）， 3 x VT I 500（约 210 kg）， 图 1
提示
驱动轴、伞齿轮箱和联轴节通常和有载分接开关包装 在一起。
目录
目录
1
总则 .............................................................................. 4
1.1 1.2 安全标识 . ................................................................. 4 规定的用途 . ................................................................. 4 . ................................................................. 5
12
保养 .............................................................................. 12
139/02 ZH
3
1 总则
1
1.1
总则
安全标识 1.2 规定的用途
所有从事有载分接开关的安放、投入运行、操作、保养 维护以及维修的人员必须： - 具备足够的专业资格，并 - 严格遵守本使用说明书。 违章操作或者违规使用时可能会： - 危及人身和生命安全， - 损坏本装置和用户的其它有形资产，并且 - 降低本装置的有效性能。 在本使用说明书中，将采用三种形式的安全标识来对重 要信息进行强调。
SYJZZ-35有载分接开关说明书
SY ZZ有载分接开关
使用说明书
HM 0.460.531-02.02/2014
上海华明电力设备制造有限公司
HM0.460.531
欢迎您使用本公司生产的有载调压分接开关 在使用您所购的有载调压分接开关之前，请务必仔细阅读我公司的使用说 明书。
谢谢！
目录
一、概述………………………………………………………………………………………………………2 二、开关的技术参数…………………………………………………………………………………………3 三、结构及工作原理…………………………………………………………………………………………4 四、开关的安装和使用………………………………………………………………………………………6 五、运行及检修………………………………………………………………………………………………9 六、保证运输………………………………………………………………………………………………10 七、附录……………………………………………………………………………………………………10
图2
2.2 开关触头的接触电阻≤ 500μΩ
8
2.3 开关切换时间为 35 ～ 50ms
(c) SYTZZ 型
2.4 开关基本接线方式 ( 见图 2a, 图 2b, 图 2c)
2.5 开关导电部位对油温升不超过 20K
2.6 使用条件 2.6.1 开关存放环境温度不高于 40℃，不低于 -25℃，湿度条件不大于 85%。按标准设计的开关使 用环境温度不高于 40℃，不低于 -25℃。若使用环境温度高于 40℃，或低于 -25℃时，订货时需注明， 该开关材料及所配附件将按订货要求经过特殊处理，以符合使用环境要求。 2.6.2 开关在变压器油8中使用，油温应在 -25℃～ +100℃内 2.6.3 开关在变压器上安装时，其垂直倾斜度不超过 2° 2.6.4 开关安装场所应无严重尘埃，无爆炸性和腐蚀性气体

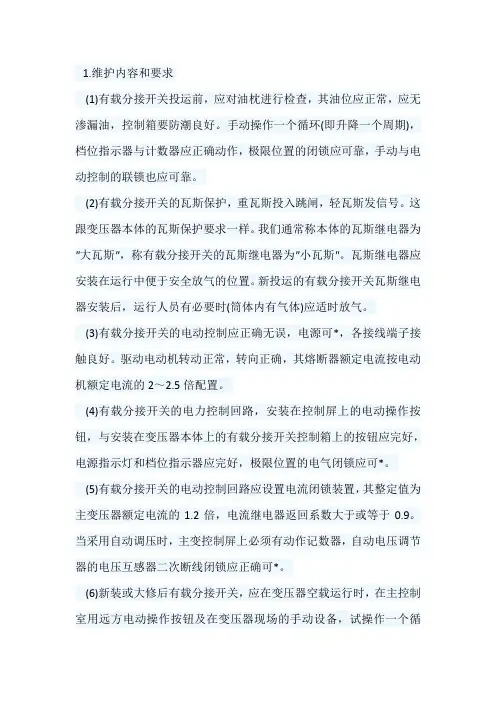

有载调压分接头说明
1.维护内容和要求(1)有载分接开关投运前，应对油枕进行检查，其油位应正常，应无渗漏油，控制箱要防潮良好。
手动操作一个循环(即升降一个周期)，档位指示器与计数器应正确动作，极限位置的闭锁应可靠，手动与电动控制的联锁也应可靠。
(2)有载分接开关的瓦斯保护，重瓦斯投入跳闸，轻瓦斯发信号。
这跟变压器本体的瓦斯保护要求一样。
我们通常称本体的瓦斯继电器为"大瓦斯"，称有载分接开关的瓦斯继电器为"小瓦斯"。
瓦斯继电器应安装在运行中便于安全放气的位置。
新投运的有载分接开关瓦斯继电器安装后，运行人员有必要时(筒体内有气体)应适时放气。
(3)有载分接开关的电动控制应正确无误，电源可*，各接线端子接触良好。
驱动电动机转动正常，转向正确，其熔断器额定电流按电动机额定电流的2～2.5倍配置。
(4)有载分接开关的电力控制回路，安装在控制屏上的电动操作按钮，与安装在变压器本体上的有载分接开关控制箱上的按钮应完好，电源指示灯和档位指示器应完好，极限位置的电气闭锁应可*。
(5)有载分接开关的电动控制回路应设置电流闭锁装置，其整定值为主变压器额定电流的1.2倍，电流继电器返回系数大于或等于0.9。
当采用自动调压时，主变控制屏上必须有动作记数器，自动电压调节器的电压互感器二次断线闭锁应正确可*。
(6)新装或大修后有载分接开关，应在变压器空载运行时，在主控制室用远方电动操作按钮及在变压器现场的手动设备，试操作一个循环，档位和电压等各项指示正确，极限位置的电气闭锁可*，方可调至调度要求的分接档位以带负荷运行，并加强监视。
(7)值班员根据调度下达的电压曲线及电压信号，自动调压操作。
每次操作应认真检查分接头动作电压电流变化情况(每调一档计为一次)，并做好记录。
(8)两台有载调压变压器并列运行时，允许在变压器85额定负荷电流下进行分接头变换操作。
但不能在单台变压器上连续进行两个分接头变换操作。
需在一台变压器的一个分接头变换操作完成后，再进行另一台变压器的一个分接头变换操作。
有载调容调压开关说明书
调容变压器低压直阻不平衡主要是由于变压器本体引线长短差异造成的，
如果变压器本体的直阻不平衡比较明显，则开关就成为影响整机直阻失衡
的重要因素，建议各容量低压引线截面积按下表配置。
不同容量低压引线截面积推荐表：
变压器型号
a相
b相
c相
S11-M.ZT-160(50)/10
22mm2
35mm2
35mm2
S11-M.ZT-200(63)/10
7.61开关动作10000次后，应更换开关油室中的变压器油,新的变压器
油耐压值应不低于35kV。每年应定期巡查开关密封的完整性。
7.7 用户对于开关运行和维修情况，应予记录。
八、订货须知
8.1 用户订货时，需要供下列数据： 8.1.1 配装变压器的容量； 8.1.2 一次侧额定电压； 8.1.3 控制器连接电缆长度，一般供货长为 2.0～2.5m，若用户要求超过此 值，请在合同上注明； 8.1.5 用户若需供应开关控制器，则需特殊说明。
S Y T X Y □ （□）/ □- □
——分接位置数
————高压侧电压等级（kV）
————变压器低容量 （kVA）
————变压器高容量（kVA）
表示“调压”
表示“星角转换”
表示“调容”
表示“有载 ”
表示“三相 ”
二、使用条件
2.1 开关周围介质温度。 2.1.1 介质为油时，油的最低温度为-25℃，最高温度为 100℃。 2.1.2 介质为空气时，周围空气的最低温度为-25℃，最高温度为 40℃。 2.2 海拔高度不超过 1000m。 2.3 安装场所环境无严重尘埃及其它爆炸性和腐蚀性气体。 2.4 安装场所无严重的振动和颠簸。
于用户检修和换油。
ABB有载调压分接开关说明书
免责声明：本文为宣传资料，仅供参考。
合肥ABB 电力组件产品业务部对本文中数据的准确性及使用这些资料的用户不作出保证，以及承担任何责任。
本文中的数据如有变更，恕不另行通知。
—产品手册有载调压分接开关扫一扫，进入手机旺铺1Z K M 9111-H , R e v .1, 2017-10-18 © C o p y r i g h t 2017 A B B A l l r i g h t s r e s e r v e d—电力组件产品业务部合肥ABB 变压器有限公司地址：中国安徽合肥市经济技术开发区 莲花路3318号邮编：230601电话：*************/transformercomponents—厂家声明制造厂家：ABB 电力组件产品业务部/合肥ABB 变压器有限公司。
在此声明如下：产品型号：UC/VUC 型变压器有载调压分接开关及BUL 型电动机构。
在设计方面，考虑到此开关为油浸式电力变压器的一个组件，特需遵守如下要求： 机械委员会89/392/EEC （修正案91/368/EEC 和93/44/EEC ）和93/68/ EEC 关于变压器制造商正确的安装和电气连接条款-（正如我们安装指南）。
EMC 委员会89/336/EEC 关于产品的电磁辐射和抗干扰性能条款。
低电压委员会73/23/EEC （由93/68/EEC 委员会修正）关于内置式电机和控制电路中的仪器条款。
公司授权：以上产品必须在整个有载调压分接开关性能满足机械委员会的相应条款才能投入使用。
本产品说明书为变压器制造厂及电力部门的设计人员和工程师们提供了必要的技术资料，以便他们能选用合适的有载调压分接开关和电机驱动装置。
本文中的参数使用于常规产品，并不能满足特殊要求，任何在本文中没有包括的其它技术规范，可与合肥ABB 电力组件产品业务部或其授权的代表直接联系。
合肥ABB 电力组件产品业务部对本文中数据的准确性及使用这些资料的用户并不作出保证，以及承担任何责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首先必须关闭开关的工作电源，将手摇柄插入到位，向升或降动作的方向摇动三圈开关可变换一档，换档完成时可听到分接开关快速切换的声音，摇动满三圈时停止摇动，摇动圈数不宜过多。
3.远程自动控制器
有载分接开关配接远程自动控制器，用户可在监控室根据电网电压与予置的稳定电压范围比较，对有载分接开关进行手动、自动设置和操作，并监视有载分接开关的工作状态及供电电压。
（3）快速切换机构
采用真空开关管作切换的主触头，单电阻过渡，快速触头作负触头交替工作，由执行机构驱动弹簧储能装置，与选择机构同时运动，当选择完成后，弹簧储能机构释放能量，驱动切换轴快速转动一个角度。通过安装在切换轴
上的凸轮有规律的顶起、放松真空管，使真空管作接通、断开、接通工作，与快速触头配合，改变导电工作回路，实现导电杆投入回路的交替工作。真
3.1工作原理
远程自动控制器采用单片机控制，由采样部份对变压器的二次侧电压采样，经CPU与予置的电压范围值进行比较，当条件成立时，作出相应的升、降控制，经通信控制电缆传输到分接开关。同时对分接开关的档位、电压、故障等信号进行判断显示。可通过相应的接口与并联控制器、计算机相接。框图如下：（原理图见附页2）
（1）执行机构
电机M在电气系统控制下转动并驱动减速器工作，减速器输出轴驱动选择机构，并由立轴驱动弹簧储能机构。
（2）分接选择机构
在齿轮条上装有两根绝缘杠，绝缘杠上分别安装三套动触头，在齿轮条的驱动下作上下运动，使指定变换的分接位置通过动触头予选，与导电杆接通，选择予选接通后，切换机构动作，转换工作的导电杆改变变压器的线圈匝数实现调压。
1.概述
宾馆、酒店、企业等单位的照明和用电设备的供电电压过高造成大量损坏，或减少寿命，维护量大。电压过低用电设备不能启动，或增加工作电流来维持功率。这样就增加多项费用支出。真空有载分接开关与电力有载调压变压器配套组成有载调压系统，保证设备用电电压稳定在一定的范围内，使用电设备正常工作，降低损耗、减少费用，提高一些用电装置的寿命。
空管的导通和断开都规定在一定的时间内完成，防止断电、起弧光等现象。
（4）开关的工作原理图如下
K1－切换真空管K2－过渡真空管K3、K4－快速触头
R－过渡电阻In－工作电流I1－循环电流
图21档换2档分接开关工作原理图
切换机构直流Байду номын сангаас形图
2.6电气控制
电气采用西门子PLC可编程控制器，根据分接开关的动作原理、编制程序，输入、存储在PLC内部。根据输入端的条件由程序判别，输出相应信号，控制电机正转、反转、停、保护等动作。分接开关正面的控制面板上有电源指示灯、故障灯、计数器、升、降操作按钮。通过升、降操作按钮可手动使开关升、降动作，计数器记录开关的动作次数。（控制线路图见附页1）
(5)开关本体采用西门子PLC控制，无触点，具有完善的保护功能。
(6)远程自动控制器采用单片机结构，具有RS－485接口，用于计算机
监控使用，通信地址可自由预置。
(7)电压稳定范围等参数预置另活、方便。
(8)具有分接开关并联运行接口，与并联控制器相连结，组成多台开关
并联运行系统。
2.3使用条件
（1）户内安装使用，有防雨设施。
（2）环境温度不大于55℃，不低于-25℃。
（3）相对湿度不超过95%。
（4）无易燃、易爆、腐蚀性气体及导电尘埃。
（5）分接开关上不应凝霜、凝露和结冰。
（6）基础不平度公差不大于2mm。
2.4技术参数
电压等级
额定通过电流
165A
对地绝缘工频耐压
35KV1min
相间绝缘工频耐压
35KV1min
对地相间雷电冲击耐压
3.2技术参数
工作电压
AC380V/50Hz
功 率
10W
计算机接口
RS-485
电压予置范围
AC340V-420V予置电压的范围间应大于15V
动作延时时间
20－60秒可予置
手动、自动
予置
显示档位
2位00－09档
重 量
2.5kg
外形尺寸
见4.外形尺寸
3.3远程控制器接口
COMC－并联控制器通信接口
COMB－分接开关的通信控制接口
2.分接开关
2.1型号说明
SPK－C3型165－10/35－09
9档
工频耐压35KV
额定电压10KV
额定电流165A
3型
中部调压
开关
真空
三相
2.2系统特点
(1)开关体积小、重量轻、运行噪声低。
(2)凸轮条传动准确可靠。
(3)切换采用新式结构，防止由于分接开关故障烧坏变压器，取消过流
保护装置。
(4)采用世界上最先进的枪机式切换机构。
75KV1.2/50μS
相邻分接间工频耐压
3KV1min
短路试验电流
3000A热稳定（3S值）
最高工作电压
11.5KV
分接级数
用户确定，最多21级
转换1挡时间
6S
执行电机额定功率
60W
执行电机额定电压
AC220V
执行电机额定频率
50Hz
重量
286kg
外形尺寸
见本手册4.外形尺寸
2.5工作原理
SPK－C3型真空有载分接开关是机电一体化结构，由执行机构、分接选择机构、快速切换机构、切换储能机构、电气控制几部份组成，选用真空开关管作为切换的主要部件，减小、消除工作弧光，实现档位转换。如框图
本手册介绍了分接开关的原理、技术参数、使用方法、注意事项等供用户定货、使用时参考。在定货和使用前请详细阅读。
本产品是在老产品的基础上，根据市场信息反馈及多年生产、使用所积累的经验研制、开发的新产品。结构先进、可靠、故障率低、智能化控制。我们将质量卓越的产品、优良的售后服务提供给您，与您共创辉煌！
由于产品不断改进，说明书上所述内容可能与产品有不同点，请与我厂联系咨询，不另行通知。
COMA－RS-485E计算机通信口
端子号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
功 能
挡位信号
24V地
＋24V
降输出
升输出
报警入
并联信号 入
＋5V地
COMA、COMB插件排列功能表
端子号
1
2
3
4
5
6
7
8
9
功 能
A
B
地
COMA插件排列功能表
AC380V
PLC面板功能图
2.7操作方法
（1）操作面板排列图
（2）操作方法
2.1电动操作
当分接开关接入工作电源后，打开电源开关，电源正常后（电源指示灯亮），根据电压情况或所要进行的升、降运动，操作升、降按钮，分接开关会按照操作的指令作相应的运动，运动同时指示灯亮。
操作，升—分接开关作1－n运动，动作一档
操作，降－分接开关作n－1运动，动作一档
