燃气管道氮气置换施工工法
天然气管道进行氮气置换的操作规则
天然气管道进行氮气置换的操作规则目的
本文档旨在提供天然气管道进行氮气置换的操作规则，以确保
操作的安全性和有效性。
简介
氮气置换是一种常用的管道清洗方法，用于去除管道中的氧气
和其他杂质，以减少爆炸和腐蚀风险。
本文档将介绍操作步骤、安
全措施和注意事项。
操作步骤
1. 确保所有操作人员已经接受相关培训，并具备必要的安全意识。
2. 准备所需的氮气供应设备和管道连接工具。
3. 在操作过程中，确保操作区域通风良好。
4. 关闭天然气管道的进口和出口阀门，确保管道处于封闭状态。
5. 将氮气供应设备与天然气管道相连。
6. 打开氮气供应设备，并逐渐向管道内注入氮气。
7. 定期监测管道内的氧气浓度，确保达到安全水平。
8. 根据需要持续注入氮气，直到管道内的氧气浓度降至可接受
范围。
9. 关闭氮气供应设备，并断开与天然气管道的连接。
10. 打开天然气管道的进口和出口阀门，恢复管道正常运行。
安全措施和注意事项
- 操作人员必须佩戴适当的个人防护装备，包括眼镜、手套和
防护服。
- 在操作过程中，严禁吸烟或使用火源。
- 氮气供应设备必须经过检修和维护，确保安全可靠。
- 操作人员应密切监测氮气注入过程中的压力和流量。
- 如发现任何异常情况或泄漏，应立即停止操作并采取相应的
应急措施。
- 操作结束后，应将所有工具和设备妥善存放，清理操作区域。
以上是天然气管道进行氮气置换的操作规则，操作人员在进行相关操作时应严格遵守本规则，确保操作的安全和顺利进行。

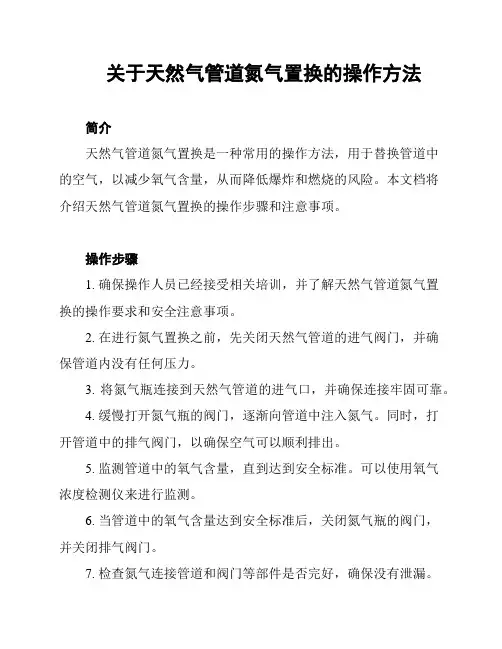

关于天然气管道氮气置换的操作方法
关于天然气管道氮气置换的操作方法简介天然气管道氮气置换是一种常用的操作方法，用于替换管道中的空气，以减少氧气含量，从而降低爆炸和燃烧的风险。
本文档将介绍天然气管道氮气置换的操作步骤和注意事项。
操作步骤1. 确保操作人员已经接受相关培训，并了解天然气管道氮气置换的操作要求和安全注意事项。
2. 在进行氮气置换之前，先关闭天然气管道的进气阀门，并确保管道内没有任何压力。
3. 将氮气瓶连接到天然气管道的进气口，并确保连接牢固可靠。
4. 缓慢打开氮气瓶的阀门，逐渐向管道中注入氮气。
同时，打开管道中的排气阀门，以确保空气可以顺利排出。
5. 监测管道中的氧气含量，直到达到安全标准。
可以使用氧气浓度检测仪来进行监测。
6. 当管道中的氧气含量达到安全标准后，关闭氮气瓶的阀门，并关闭排气阀门。
7. 检查氮气连接管道和阀门等部件是否完好，确保没有泄漏。
8. 打开天然气管道的进气阀门，恢复正常供气。
注意事项1. 在进行氮气置换时，必须严格按照操作步骤进行，确保安全可靠。
2. 操作人员应佩戴适当的个人防护装备，如手套、护目镜等。
3. 在进行氮气置换之前，应检查氮气瓶的压力是否正常，以及连接管道和阀门是否完好。
4. 在注入氮气的过程中，应缓慢操作，避免管道压力过高。
5. 在氮气置换过程中，应随时监测管道中的氧气含量，确保安全。
6. 如果发现氮气泄漏或其他异常情况，应立即停止操作，并采取相应的安全措施。
以上是关于天然气管道氮气置换的操作方法的简要介绍，希望对您有所帮助。
如有任何疑问，请随时向我们咨询。
氮气置换施工方案
氮气置换施工方案氮气置换施工方案一、施工背景与目的近年来，随着工业发展和人们对环境保护的日益重视，氮气置换技术逐渐被应用于各个行业，旨在减少氧气对材料的腐蚀和氧化作用，提高产品质量和延长材料的使用寿命。
本方案旨在介绍氮气置换施工方案，保证施工效果和工艺安全。
二、施工步骤1. 施工前的准备工作在进行氮气置换施工之前，首先要做好充分的准备工作。
包括清理施工现场，检查氮气供应设备的正常运行情况，提前准备好所需的氮气供应管道和配件，确保施工所需材料和设备的充分供应。
2. 施工现场的安全控制为了保障施工过程中的安全，应在施工现场设置明显的警示标志，并划定禁止入内的区域。
施工人员应穿戴好防护装备，如防静电服、安全鞋、护目镜等。
此外，还要保证现场通风良好，以避免氮气泄漏引起的危险。
3. 氮气供应系统的连接与调试根据施工现场的具体情况，选择合适的氮气供应管道和配件，并连接好氮气供应系统。
在连接完成后，需要进行系统的调试和检测，确保供氮设备的正常运行，并调整好氮气的流量和压力。
4. 施工过程中的氮气置换在氮气供应系统调试完成后，可以开始进行氮气置换施工。
首先要将待置换的容器或管道与氮气供应系统连接好，确保连接密封。
然后，打开氮气供应系统的气阀，将氮气缓慢地注入待置换的容器或管道中。
在注入过程中，需要不断监测置换前后的氧气含量和湿度。
确保置换完成后，气体的氧含量小于规定的标准值。
5. 施工后的处理与清理氮气置换施工结束后，需要对施工现场进行处理与清理。
首先要关闭氮气供应系统的气阀，并逐步释放残余氮气。
然后，进行现场清理工作，包括清理氮气泄漏的残留物和装置、拆除暂时安装的设备和管道等。
三、施工安全措施1. 施工现场要设置明显的警示标志，划定禁止入内的区域，确保施工现场的安全。
2. 施工人员要穿戴好防护装备，并遵守相关的操作规程与注意事项，确保施工过程的安全。
3. 施工现场要保持通风良好，以避免氮气泄漏造成的危险。
4. 施工过程中要不断监测置换前后的氧气含量和湿度，确保施工效果达到预期要求。
天然气管线氮气置换的几种方法
天然气管线氮气置换的几种方法天然气管线投产前,为了避免天然气直接进入管线时其混气段发生事故(天然气与空气混合的爆炸极限为:体积比5 %～16 %∶1) ,通常用氮气将管线内的空气置换出去,以确保天然气管线安全投产。
一般说来,对于管线投产时间不确定、管线空置时间较长或管线位于城市居民区时,采用全线置换方式;而对于投产时间已确定或氮气气源不足时,可采用隔离段置换方式。
1 全线氮气分段置换方法之一111 全线置换阀间距、阀间容积、置换时间(1) 计算管线阀间距阀间距依据施工图纸或实地测量出管线的长度(m) 。
(2) 计算管线阀间容积：阀间容积V =πR2L (m3) ;式中R 为管子内半径, L 为管段长,单位均为m。
(3) 计算管线阀间氮气置换时间：置换时间t = V/ g ,min ; g 为进入管线的氮气流量,m3/ min (一般按5 ～10 m3/ min 考虑) 。
112 置换原则、范围与合格标准(1) 置换原则:分段置换,一般每段长度为5～20 km ,建议以阀间为界。
(2) 置换范围:起点为首站(发球筒) 经管线各个截止阀门至末站内收球筒。
(3) 氮气置换合格标准:管道内混合气体中的氮气体积百分比大于98 %(即氧气体积含量小于2 %) ,并且连续3 次(间隔为5 min) 对放气口取样都低于此值时,置换合格。
113 氮气置换步骤(1) 管线第一段(首站发球筒至某个截止阀门“A”)①确认“A”阀门处于关闭状态;②在“A”阀门靠近首站一侧安装放气取样口;③打开放气取样口的阀门;④打开放球筒后的阀门;⑤用制氮车将高纯度氮气(9919 %) 从首站发球筒注入管线内,当氮气注入量等于该段管子容积时,在放气口处用便携式测氧仪检测,直至置换合格,并作好记录;。
氮气置换施工方案
氮气置换施工方案氮气置换是一种常见的工艺操作，主要用于替换空气中的氧气以防止氧化反应的发生。
在各种工业领域，氮气置换都发挥着重要作用，特别是在化工生产、食品加工、电子制造等领域。
本文将介绍氮气置换的基本原理、施工方案、注意事项等内容。
基本原理氮气置换的基本原理是利用氮气的惰性来替换空气中的氧气。
空气中的氧气是导致物质氧化的主要原因，通过将空间内的空气抽出并注入氮气，可以有效地降低氧气含量，从而减少氧化反应的可能性。
施工方案氮气置换的施工方案通常分为以下几个步骤：1.设备准备：首先需要准备好氮气置换设备，包括氮气储罐、氮气调节阀、氮气输送管道等。
2.空气抽出：将待处理空间内的空气通过抽真空的方式排出，确保空间内氧气含量低于安全标准。
3.氮气注入：连接氮气储罐和输送管道，将氮气缓慢注入待处理空间，直到空间内氮气浓度达到设定数值。
4.搅拌混合：为确保氮气均匀分布在整个空间，可以通过机械风扇或其他方法对空间进行搅拌混合。
5.保持置换状态：在氮气浓度达到要求后，需要保持一段时间以确保氧气与氮气彻底混合，防止氧化反应的发生。
6.检测验证：最后需要进行氮气置换效果的检测验证，确保氮气浓度符合要求，空间内不存在氧气。
注意事项在进行氮气置换施工时，需要特别注意以下几点：•安全防范：氮气具有窒息危险，操作人员必须穿戴好防护装备，确保通风良好。
•施工环境：施工环境需要干燥清洁，避免杂质进入氮气系统影响置换效果。
•操作规范：操作人员应按照操作规程操作设备，严禁私自调节氮气浓度和流量。
•排气处理：氮气置换结束后，需要将置换后的气体排出并进行处理，避免对环境造成污染。
结论氮气置换作为一种常见的工艺操作，在多个领域都有重要应用价值。
通过严格执行施工方案和注意事项，可以有效地实现氮气置换的目的，保障生产过程的安全和质量。
希望本文对氮气置换的施工方案有所帮助。

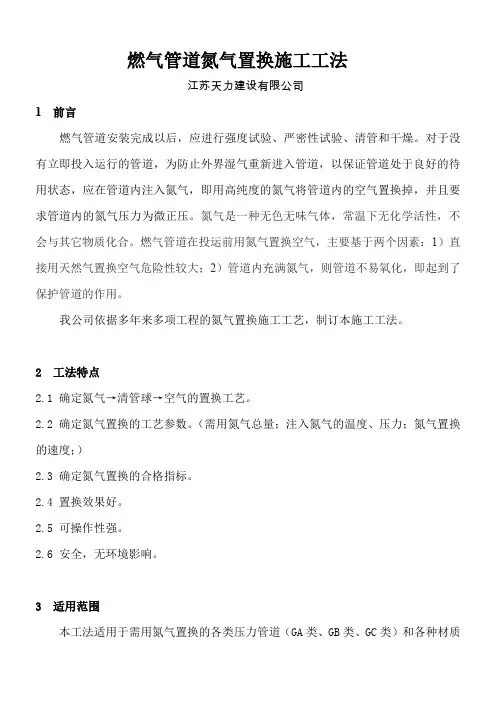

天燃气管道氮气置换施工工法
燃气管道氮气置换施工工法江苏天力建设有限公司1前言燃气管道安装完成以后，应进行强度试验、严密性试验、清管和干燥。
对于没有立即投入运行的管道，为防止外界湿气重新进入管道，以保证管道处于良好的待用状态，应在管道内注入氮气，即用高纯度的氮气将管道内的空气置换掉，并且要求管道内的氮气压力为微正压。
氮气是一种无色无味气体，常温下无化学活性，不会与其它物质化合。
燃气管道在投运前用氮气置换空气，主要基于两个因素：1）直接用天然气置换空气危险性较大；2）管道内充满氮气，则管道不易氧化，即起到了保护管道的作用。
我公司依据多年来多项工程的氮气置换施工工艺，制订本施工工法。
2工法特点2.1 确定氮气→清管球→空气的置换工艺。
2.2 确定氮气置换的工艺参数。
（需用氮气总量；注入氮气的温度、压力；氮气置换的速度；）2.3 确定氮气置换的合格指标。
2.4 置换效果好。
2.5 可操作性强。
2.6 安全，无环境影响。
3适用范围本工法适用于需用氮气置换的各类压力管道（GA类、GB类、GC类）和各种材质的管道（金属类、非金属类）。
4置换原理利用带有压力的氮气推动海绵清管球，海绵清管球再推动管内空气，海绵清管球抵至被置换管道的末端，即置换基本完成。
5施工工艺流程及操作要点5.1氮气置换工艺流程图1 氮气置换工艺流程图氮气置换可以有两种方式：1）气推气；2）气推球，球推气。
我们认为，对于新建较长距离、具有收、发球装置、经过清管和干燥的燃气管道，适合采用第二种置换方式，即气推球，球推气。
其优点是高效、直观、节能，缺点是需用氮气压力较大。
5.2 氮气置换的工艺参数5.2.1注入氮气的温度、压力1）注入氮气的温度注入氮气的温度不宜过低。
过低的温度一方面会影响管材的低温强度（低温脆性），另一方面易使阀门等设备的密封产生泄漏。
因此，进入管道的氮气温度不得低于5℃，宜控制在5～20℃。
2）注入氮气的压力兼顾推动海绵清管球和管道内应保持微正压，该压力值取0.15～0.2MPa（表压）。
氮气置换天然气管道的作业规程
氮气置换天然气管道的作业规程目的本作业规程旨在确保氮气置换天然气管道的作业过程安全可靠，以保护作业人员和设备的安全，降低事故风险，并确保作业的顺利进行。
作业准备1. 在进行氮气置换之前，必须进行详细的管道检查和评估，确保管道没有任何泄漏或其他损坏。
2. 确保作业人员具备相关的培训和技能，了解氮气置换的操作流程和安全注意事项。
3. 准备好必要的设备和工具，包括氮气供应系统、压力计、流量计、气体检测仪等。
作业步骤1. 在开始氮气置换作业前，必须关闭天然气供应，并排空管道中的天然气。
2. 将氮气供应系统连接到待置换的天然气管道上，并确保连接牢固、密封良好。
3. 逐渐向管道中注入氮气，同时使用压力计和流量计监测氮气的压力和流量。
4. 在注入氮气的过程中，使用气体检测仪定期检测管道中的气体浓度，确保没有天然气泄漏。
5. 确保氮气注入速度适中，避免管道内部的压力过高或过低，以防止管道损坏或其他安全问题。
6. 定期检查氮气供应系统的工作状态，确保设备正常运行，及时发现并修复任何故障。
7. 完成氮气置换后，使用气体检测仪检测管道中的气体浓度，确认管道内没有残留的天然气。
8. 重新开启天然气供应，并确保管道正常运行，没有任何异常情况。
安全注意事项1. 在进行氮气置换作业时，必须严格遵守相关的安全操作规程和标准。
2. 作业人员必须佩戴适当的个人防护装备，包括防护眼镜、手套、防护服等。
3. 氮气供应系统必须经过定期检查和维护，确保设备安全可靠。
4. 管道中的天然气必须完全排空，以避免与氮气发生反应产生危险物质。
5. 作业现场必须保持良好的通风，以防止氮气积聚和有害气体的滞留。
6. 在作业过程中，任何发现的问题或异常情况必须立即报告并采取相应的措施处理。
以上为氮气置换天然气管道的作业规程，希望能够确保作业安全和顺利进行。
请作业人员严格遵守规程，并在作业过程中保持高度警惕和谨慎。
氮气置换在天然气管道中的作业规定
氮气置换在天然气管道中的作业规定1. 引言本文档旨在制定氮气置换在天然气管道中的作业规定，以确保作业的安全性和顺利进行。
氮气置换是一种常用的管道清洗和维护方法，本规定将针对该方法的使用进行详细说明。
2. 作业准备在进行氮气置换之前，必须进行充分的作业准备，包括但不限于以下内容：- 确定作业区域和管道段- 对作业区域进行必要的安全检查和防护措施- 准备所需的氮气置换设备和工具- 确定作业人员的职责和任务分工3. 氮气置换操作在进行氮气置换操作时，应按照以下步骤进行：1. 确保所有相关设备和工具的正常运行和安全性。
2. 将氮气置换设备连接到管道入口和出口，并确保连接牢固。
3. 打开氮气供应阀门，逐步增加氮气流量，确保管道内的空气被完全置换。
4. 监测氮气流量和管道内的压力，确保其处于正常范围内。
5. 在置换完成后，逐步关闭氮气供应阀门，减小氮气流量。
6. 断开氮气置换设备，进行必要的清理和维护工作。
4. 安全措施在进行氮气置换作业时，必须严格遵守以下安全措施：- 确保作业区域通风良好，避免氮气积聚导致窒息风险。
- 严禁在作业区域吸烟或使用明火。
- 作业人员必须佩戴适当的个人防护装备，包括眼镜、手套和防护服等。
- 定期检查氮气置换设备和管道的安全性和完整性。
5. 应急处理在氮气置换作业中，可能会发生一些突发情况，需要及时处理。
因此，必须做好应急处理的准备工作，包括但不限于：- 确定应急通道和出口，保证作业人员的安全疏散。
- 配备适当的应急设备，如呼吸器、急救箱等。
- 建立应急联系机制，及时报告和处理突发情况。
6. 监督与评估为了确保氮气置换作业的质量和安全性，应建立监督与评估机制，包括但不限于：- 定期对作业人员进行培训和考核，提高其操作技能和安全意识。
- 对氮气置换作业进行现场监督和检查，确保符合规定要求。
- 定期评估作业效果和安全记录，及时进行改进和调整。
7. 结论本文档对氮气置换在天然气管道中的作业规定进行了详细说明，包括作业准备、操作步骤、安全措施、应急处理和监督评估等内容。
天然气管道氮气置换方案
引言在天然气管道施工和维护过程中，由于管道中存在氧气和其他可燃气体，为了确保安全性，必须将其中的氧气置换为相对惰性的氮气。
本文将介绍一种天然气管道氮气置换方案，以确保天然气管道的安全运行。
管道氮气置换方案的背景天然气管道中的氧气会增加管道内的爆炸风险，因为氧气是支持燃烧的重要成分。
为了降低这一风险，氧气通常被氮气置换，因为氮气具有不易燃烧的特性，并且不对管道内的天然气产生化学反应。
管道氮气置换方案的步骤1.预备工作：–确保管道的密封性，避免氮气泄漏或外界空气进入管道。
–准备好所需的氮气储存设备和供氮设备。
2.制定置换方案：–根据管道的长度和直径以及其中的天然气量，计算所需置换的氮气量。
–确定氮气注入的位置和氮气注入的速度。
3.管道准备：–关闭管道的阀门，确保管道内没有天然气流动。
–使用氮气扫除管道内的杂质，确保管道内干净。
4.氮气注入：–将氮气设备连接到管道的注气点。
–开启氮气供应设备，以确定的流量注入氮气。
–同时开始从管道另一端抽取天然气，并监测氮气的流动情况。
5.管道监测：–在氮气注入过程中，持续监测管道内的气体成分和压力。
–当管道内的氧气浓度低于安全标准，并且管道内稳定的氮气流动时，可停止氮气注入。
6.完成置换：–确认管道内已置换为氮气，并确保氧气浓度已降低到安全水平。
–移除氮气供应设备和储存设备，恢复管道运行。
管道氮气置换方案的优势•确保管道内气体的安全性，在管道施工和维护期间避免爆炸风险。
•使用氮气置换天然气管道比使用其他方法更简单、更经济高效。
•氮气是环保且相对廉价的气体，保证了管道运营的可持续性。
结论天然气管道氮气置换是一种常用的安全措施，它可以降低管道内天然气的爆炸风险，并确保管道的安全运行。
在实施氮气置换方案时，应注意预备工作的重要性，制定合理的置换方案，并在置换过程中持续监测气体成分和压力。
通过采取这些措施，我们可以有效保护天然气管道的安全性和可持续性。
燃气管道氮气置换施工工法
燃气管道氮气置换施工工法天力建设1前言燃气管道安装完成以后，应进行强度试验、严密性试验、清管和干燥。
对于没有立即投入运行的管道，为防止外界湿气重新进入管道，以保证管道处于良好的待用状态，应在管道注入氮气，即用高纯度的氮气将管道的空气置换掉，并且要求管道的氮气压力为微正压。
氮气是一种无色无味气体，常温下无化学活性，不会与其它物质化合。
燃气管道在投运前用氮气置换空气，主要基于两个因素：1）直接用天然气置换空气危险性较大；2）管道充满氮气，则管道不易氧化，即起到了保护管道的作用。
我公司依据多年来多项工程的氮气置换施工工艺，制订本施工工法。
2工法特点2.1 确定氮气→清管球→空气的置换工艺。
2.2 确定氮气置换的工艺参数。
（需用氮气总量；注入氮气的温度、压力；氮气置换的速度；）2.3 确定氮气置换的合格指标。
2.4 置换效果好。
2.5 可操作性强。
2.6 安全，无环境影响。
3适用围本工法适用于需用氮气置换的各类压力管道（GA类、GB类、GC类）和各种材质的管道（金属类、非金属类）。
4置换原理利用带有压力的氮气推动海绵清管球，海绵清管球再推动管空气，海绵清管球抵至被置换管道的末端，即置换基本完成。
5施工工艺流程及操作要点5.1氮气置换工艺流程图1 氮气置换工艺流程图氮气置换可以有两种方式：1）气推气；2）气推球，球推气。
我们认为，对于新建较长距离、具有收、发球装置、经过清管和干燥的燃气管道，适合采用第二种置换方式，即气推球，球推气。
其优点是高效、直观、节能，缺点是需用氮气压力较大。
5.2 氮气置换的工艺参数5.2.1注入氮气的温度、压力1）注入氮气的温度注入氮气的温度不宜过低。
过低的温度一方面会影响管材的低温强度（低温脆性），另一方面易使阀门等设备的密封产生泄漏。
因此，进入管道的氮气温度不得低于5℃，宜控制在5～20℃。
2）注入氮气的压力兼顾推动海绵清管球和管道应保持微正压，该压力值取0.15～0.2MPa（表压）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气管道氮气置换施工
工法
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
燃气管道氮气置换施工工法
江苏天力建设有限公司
1前言
燃气管道安装完成以后，应进行强度试验、严密性试验、清管和干燥。
对于没有立即投入运行的管道，为防止外界湿气重新进入管道，以保证管道处于良好的待用状态，应在管道内注入氮气，即用高纯度的氮气将管道内的空气置换掉，并且要求管道内的氮气压力为微正压。
氮气是一种无色无味气体，常温下无化学活性，不会与其它物质化合。
燃气管道在投运前用氮气置换空气，主要基于两个因素：1）直接用天然气置换空气危险性较大；2）管道内充满氮气，则管道不易氧化，即起到了保护管道的作用。
我公司依据多年来多项工程的氮气置换施工工艺，制订本施工工法。
2工法特点
确定氮气→清管球→空气的置换工艺。
确定氮气置换的工艺参数。
（需用氮气总量；注入氮气的温度、压力；氮气置换的速度；）
确定氮气置换的合格指标。
置换效果好。
可操作性强。
安全，无环境影响。
3适用范围
本工法适用于需用氮气置换的各类压力管道（GA类、GB类、GC类）和各种材质的管道（金属类、非金属类）。
4置换原理
利用带有压力的氮气推动海绵清管球，海绵清管球再推动管内空气，海绵清管球抵至被置换管道的末端，即置换基本完成。
5施工工艺流程及操作要点
氮气置换工艺流程
图1 氮气置换工艺流程图
氮气置换可以有两种方式：1）气推气；2）气推球，球推气。
我们认为，对于新建较长距离、具有收、发球装置、经过清管和干燥的燃气管道，适合采用第二种置换方式，即气推球，球推气。
其优点是高效、直观、节能，缺点是需用氮气压力较大。
氮气置换的工艺参数
5.2.1注入氮气的温度、压力
1）注入氮气的温度
注入氮气的温度不宜过低。
过低的温度一方面会影响管材的低温强度（低温脆性），另一方面易使阀门等设备的密封产生泄漏。
因此，进入管道的氮气温度不得低于5℃，宜控制在5～20℃。
2）注入氮气的压力
兼顾推动海绵清管球和管道内应保持微正压，该压力值取～（表压）。
5.2.2需用氮气总量：
1）氮气的比容（μ）
按照克拉伯龙方程式：P M=ρRT
即
式中：ρ表示密度
P表示 P=
M表示分子量，氮气的分子量为
R气体常数=帕·米 3 / 摩尔·k
T表示绝对温度=+5=
通常以充氮后的表压 MPa（温度以5℃）来计算，则此时的氮气密度为：
ρN2=PM/RT=150000×÷（×）= kg / m3
考虑到置换过程的气体混合、排放、体积误差等因素，取损耗系数为，则有：
1000 kg ÷（×）kg / m3≈ 400 m3
即：在此工况下的氮气比容μ=400 m3/吨液氮
2）需用液氮总量
Q = V/μ
式中：V为被置换管道的总容积；
Q为液氮的吨位。
例：靖江新建燃气管道，DN400，L：25km，置换需用氮气量计算：
Q = V/μ= ××25000÷400 = （吨液氮）≈8（吨液氮）
5.2.3氮气置换的速度及控制方法
置换速度不宜太快，太快则易导致液氮未完全汽化而使得氮气的温度
过低，（严重时可使汽化器至输氮连接管道全部结霜。
）通常以汽化器的
1/2散热盘管有结霜层为宜。
置换速度同时应与汽化器的功率匹配。
一般以～吨液氮/小时为宜。
其控制方法：调整V1开度以控制液氮汽化速度，调整V2开度以控制置换速度。
5.2.4氮气置换的合格指标
1）合格指标：末端排放口含氧量≤2%；
2）检测仪器：便携式含氧量测试仪（应在鉴定合格有效期内）；
3）检测频次和判别：连续3次、每次间隔5分钟，均低于2%为合格。
4）管内压力：为保证微正压，取P（N2） =
操作过程和操作要点（本节需补照片）
5.3.1 编制置换施工方案，报请业主和监理审批；
5.3.2 按图1接好置换管道和仪表，将海绵清管球放入发球装置，被置换管道上的阀门均置于开启状态，检查无误；
5.3.3 检查液氮槽车状况；
5.3.4 打开槽车泄放阀和阀门V1，观察汽化器的状况，用点温计测量汽化器出口及V2两端的温度大于5℃；
图红外线点温仪检测温度
5.3.5 打开阀门V2，开始注氮，观察发球装置温度计T1，不得小于5℃，以V1和V2的开度调整之；
图向管道内注入氮气
5.3.6 全线巡检；
5.3.7 待到预计置换时间，观察P1和P2具有压力，打开末端收球装置的排放口阀门V3，用便携式含氧量测试仪检测，直至达标：连续3次、每次间隔5min,含氧量≤2%；保证管内压力为微正压：P1、P2为；
图末端气体含氧量测定
5.3.8 关闭收球装置前主阀门，从收球装置中取出海绵清管球；
5.3.9 清场，拆除置换设施；
做好置换记录；
劳动力组织
6材料和设备
7质量控制
执行规范和标准
1）《输气管道工程设计规范》 GB 50251—2003
2）《油气长输管道工程施工及验收规范》 GB 50369—2006
3）《城镇燃气设施运行、维护和抢修安全技术规程》CJJ 51—2006
置换前管道应进行干燥工序，而且达到干燥的质量标准；
置换中必须控制注入的氮气温度不能小于5℃；
置换后必须保证合格指标：含氧量不能大于2%；
8安全措施
由于本工序的施工工况相对较平稳，压力较低（P = ），介质氮气为无毒无害，唯一需当心的是液氮至汽化器的管路为低温状态，严禁人体皮肤直接与其接触，以防冻伤；
《液氮槽车—汽化器—氮气注入管路—发球装置》作为警戒区，非作业人员不得进入；
置换期间加强全线巡检，如有意外情况及时报告；
9环保措施
尽量减少氮气和空气的混合；
控制排放和检测的时间，以减少排放量；
10效益分析
社会效益：管道氮气置换有效地保证了管道在天然气置换投运过程中的可靠性和安全性；
经济效益：本工法采用的“气推球，球推气”工艺比“气推气”工艺，很明显减少了氮气和空气的混合区间，也就是减少了氮气的消耗量。
虽然无法计算出具体的差值，但是可以肯定是少用氮气，既减少了施工成本，也为节能减排做出了贡献。
11应用实例
1）常州港华高压燃气管道一期工程 2006年
2）常州港华高压燃气管道二期工程 2010年
3）金坛港华高压燃气管道工程 2009年
4）江阴天力高压燃气管道工程 2009年
5）靖江天力高压燃气管道工程 2010年。
