金相实验报告材料
金相组织显微分析实验报告模板
金相组织显微分析实验报告模板
金相试样磨制方法
（要求ห้องสมุดไป่ตู้要概述）
磨制方法：
砂纸平铺在玻璃板上，一手按住砂纸，另一手握住试样，使试样磨面朝下并与砂纸接触，在轻微压力作用下向前推行磨制。磨制以“单程单向”方式重复进行。
在调换下一号更细的砂纸时，应将试样上的磨屑和砂粒清除干净，并使试样的磨制方向调转90°。
实验结果
材料分析方法金相夹杂物实验报告
材料分析方法金相夹杂物实验报告
实验目的：了解材料中夹杂物的类型、分布及数量的分析方法,并完成金相夹杂物实验报告。
实验原理：金相夹杂物实验一般是采用金相显微镜观察材料表面或裂纹断面的夹杂物情况。
根据夹杂物的类型、形状、大小、数量、分布位置等特征,结合相关的金相手册,可以初步判断夹杂物的种类,如气孔、夹杂、晶粒边界等,并计算出夹杂物的数量密度。
实验步骤：
1. 样品制备：从材料中取出适量的试样,首先进行切割、粗磨、细磨、抛光等制备处理,使其表面平整光滑。
2. 金相显微镜观察：在金相显微镜上观察样品表面或裂纹的夹杂物情况。
对于不同类型的夹杂物,需要特别注意观察其形状、大小、数量、分布位置等特征。
3. 计算夹杂物数量密度：根据观察到的夹杂物数量和样品的面积或体积,计算夹杂物数量密度。
夹杂物数量密度是指在单位面积或单位体积内夹杂物的数量,通常用单位长度内夹杂物的数量来表示,如每平方毫米夹杂物数、每立方厘米夹杂物数等。
4. 实验报告撰写：根据实验结果编写实验报告,并在报告中详细描述夹杂物的类型、形状、大小、数量、分布位置等特征,分析性描述样品内的夹杂物情况,并提出相应的分析和改进建议。
实验结果分析：通过观察夹杂物的情况,可以初步判断样品的质量状况,比如夹杂物数量密度过高可能会导致材料性能下降,需要采取相应的措施进行改进。
实验注意事项：
1. 样品制备过程中要注意避免人为造成夹杂物。
2. 在进行观察夹杂物时,要注意避免误判或漏判夹杂物。
3. 实验过程中要注意安全,避免金相显微镜使用不当造成伤害。
4. 实验前需仔细阅读金相手册,充分了解夹杂物的分类及相关分析方法。
金相显微镜实验报告内容
金相显微镜实验报告内容一、引言金相显微镜是一种常用的金属材料显微分析工具。
通过观察金属材料的组织结构, 可以分析其性能和质量。
本实验旨在使用金相显微镜观察不同材料的金相组织，并对观察结果进行解析和讨论。
二、实验目的1. 熟悉金相显微镜的基本原理和操作方法。
2. 观察不同材料的金相组织，了解其组织结构特点。
3. 掌握金相组织的观察和分析方法。
三、实验仪器和材料1. 金相显微镜2. 研磨纸和砂纸3. 金相试样（不同材质和处理状态）四、实验步骤1. 样品制备：1. 将金属试样切割成适当大小（通常为10mm * 10mm * 3mm）。
2. 用砂纸将试样的表面磨平，再用研磨纸逐渐细磨，直到试样表面平整光滑。
3. 使用切割机将试样切割成适当大小的楔形样品。
4. 对楔形样品进行粗磨和精磨，用砂纸和研磨纸逐渐细磨，直到样品表面光滑。
2. 试样腐蚀：1. 将处理后的试样放入盛有酸性腐蚀液（如Nital）的容器中。
2. 在腐蚀液中浸泡一段时间，直到试样表面出现明显的腐蚀反应。
3. 从腐蚀液中取出试样，用水清洗干净，并用纸巾轻轻抹干。
3. 金相组织观察：1. 将腐蚀后的试样放置在显微镜载物台上，并固定好。
2. 通过显微镜的目镜和物镜进行对焦调整，使试样图像清晰可见。
3. 使用不同倍数的物镜进行观察，记录观察到的金相组织特征。
五、实验结果与分析通过金相显微镜观察，我们成功得到了不同材料的金相图像并进行了分析。
以下是我们观察到的一些主要结果：1. 结晶体：在显微镜下观察，结晶体呈现出明显的晶粒形状。
不同材料的晶粒大小和形态各异，反映出其不同的冶金处理历史和组织特征。
2. 晶界：晶界是相邻晶粒之间的界面，观察到的晶界可以显示出晶粒大小和形状的变化。
晶界的特征对材料的性能和强度有重要影响。
3. 金相组织：金相组织是材料内部的组织结构，包括晶粒大小、晶粒形态、晶粒分布和相含量等。
在显微镜下观察，不同材料呈现出不同的金相组织，反映了其冶金处理和热处理工艺的影响。
金相检验实习报告份
金相检验实习报告(一)份金相检验实习报告1取样。
根据检验零件的技术要求，在被检零件上选择有代表性的部位取试样。
试样的截取应该便于以后的磨制和观察、检测为准。
齿类零件做试样时一般切两个齿并留齿根（从动轴、空调机齿、中间轴、倒档齿轮3033、主轴齿轮3049，巴西伊顿1588、1182，金杯主动、猎豹前后桥主动等）。
其他的零件必须与检测面垂直，切时注意别烧伤。
尤其是切荣立减速轴是必须慢速、冲水到位，否则就切坏了。
镶嵌。
我们公司用的镶嵌材料是HM3金相镶嵌粉。
镶嵌时，被检测面朝下，镶嵌粉一般放7小勺就够了，保温10分钟左右即可取出。
磨制。
磨制包括粗磨和细磨。
粗磨：经取样和镶嵌的试样，首先应在砂轮片上磨平，磨制划痕均匀。
在砂轮打磨试样时，用力均匀压力不要太大，并经常用水冷却，避免试样因受热而发生组织变形。
细磨：由粗到细的各号水磨砂纸和金相砂纸上依次进行磨制。
我们公司主要用240、600、1000号水磨砂纸和金相砂纸进行磨制。
磨制时用力要均匀，在每张砂纸的磨制时间不要太长，一般每一张砂纸磨制试样的个数不超过5个。
每换一张另一号砂纸磨制时，试样都要转动90度。
粗磨和细磨时要将试样__，试样在冲水的状态下磨制。
磨制的时间不能太长，否则试样会倒角。
抛光。
这是最关键的一步也是最后一步，目的是除去最后一道砂纸留下的划痕，得到光滑如镜的检测面。
我们主要是机械抛光，抛光织物是绒布。
磨料是金刚石喷雾抛光剂。
抛光时将磨料均匀的喷在织物上，试样的磨痕要和转盘的的方向垂直，抛光用力均匀，较小的施加压力。
侵蚀。
侵蚀是把金相样品浸在化学侵蚀液里或用带有化学侵蚀剂的脱脂棉球擦拭一定时间，借助化学侵蚀剂对金属的化学作用使金相组织呈现出来。
我们使用化学侵蚀剂为硝酸酒精溶液，用1%的硝酸酒精溶液进行轻腐蚀，主要为了观察齿根部位非马组织的厚度，非马组织到现在我还没有搞懂，总是腐蚀不出来。
其他的试样一般都是用4%的硝酸酒精溶液进行腐蚀，腐蚀时间5s左右。
金相制备实验实验报告
一、实验目的1. 了解金相试样的制备过程，掌握金相试样制备的基本方法；2. 掌握金相显微镜的使用方法，观察金相试样；3. 分析金相试样的组织结构，了解材料的基本性质。
二、实验原理金相试样制备是通过一系列的物理和化学处理方法，将金属材料加工成具有代表性的试样，以便在金相显微镜下观察其组织结构。
金相试样制备主要包括以下步骤：取样、粗磨、细磨、抛光、浸蚀。
三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、超声波清洗机、加热炉、显微镜载物台等；2. 材料：金相砂纸（0号、1号、2号、3号、4号、5号）、抛光布、脱脂棉、3~5硝酸酒精溶液、试样（成分：不锈钢）。
四、实验步骤1. 取样：将不锈钢材料切割成10mm×10mm×10mm的小块；2. 粗磨：将试样放在砂轮机上，使用0号金相砂纸进行粗磨，直至试样表面平整；3. 细磨：将试样放在细磨机上进行细磨，使用1号、2号、3号、4号、5号金相砂纸，逐步减小砂纸粒度，直至试样表面光滑；4. 抛光：将试样放在抛光机上，使用抛光布和抛光膏进行抛光，直至试样表面具有镜面光泽；5. 浸蚀：将抛光好的试样放入3~5硝酸酒精溶液中，浸泡一段时间，取出后用清水冲洗干净；6. 观察：将浸蚀好的试样放在金相显微镜下，观察其组织结构。
五、实验结果与分析1. 组织结构观察：通过金相显微镜观察，发现不锈钢试样具有以下组织结构：（1）珠光体：由铁素体和渗碳体组成，呈片状分布；（2）马氏体：由铁素体和渗碳体组成，呈针状分布；（3）奥氏体：由铁素体和渗碳体组成，呈块状分布；（4）残余奥氏体：由铁素体和渗碳体组成，呈颗粒状分布。
2. 结果分析：（1）珠光体组织具有较高的强度和硬度，但韧性较差；（2）马氏体组织具有较高的强度和硬度，但韧性较差；（3）奥氏体组织具有良好的韧性，但强度和硬度较低；（4）残余奥氏体组织具有较高的韧性，但强度和硬度较低。
六、实验结论1. 金相试样制备过程包括取样、粗磨、细磨、抛光、浸蚀等步骤；2. 金相显微镜可以观察金相试样的组织结构，了解材料的基本性质；3. 不锈钢试样具有珠光体、马氏体、奥氏体和残余奥氏体等组织结构，其性能与组织结构密切相关。

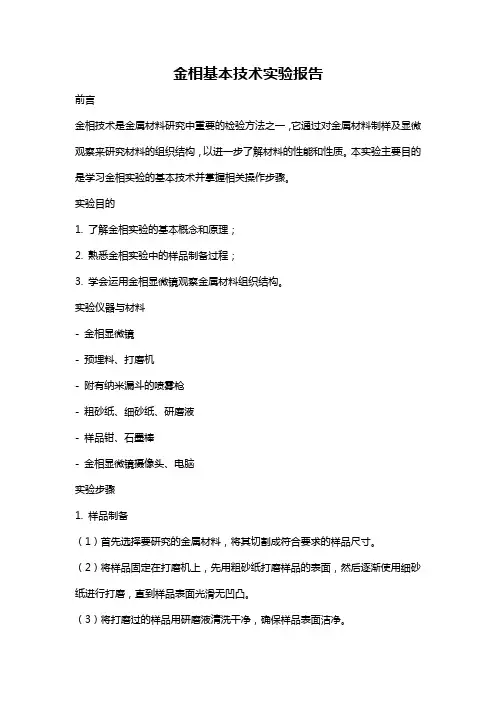

金相基本技术实验报告
金相基本技术实验报告前言金相技术是金属材料研究中重要的检验方法之一，它通过对金属材料制样及显微观察来研究材料的组织结构，以进一步了解材料的性能和性质。
本实验主要目的是学习金相实验的基本技术并掌握相关操作步骤。
实验目的1. 了解金相实验的基本概念和原理；2. 熟悉金相实验中的样品制备过程；3. 学会运用金相显微镜观察金属材料组织结构。
实验仪器与材料- 金相显微镜- 预埋料、打磨机- 附有纳米漏斗的喷雾枪- 粗砂纸、细砂纸、研磨液- 样品钳、石墨棒- 金相显微镜摄像头、电脑实验步骤1. 样品制备（1）首先选择要研究的金属材料，将其切割成符合要求的样品尺寸。
（2）将样品固定在打磨机上，先用粗砂纸打磨样品的表面，然后逐渐使用细砂纸进行打磨，直到样品表面光滑无凹凸。
（3）将打磨过的样品用研磨液清洗干净，确保样品表面洁净。
2. 样品腐蚀（1）将样品放入预埋料中，确保样品表面朝上，注入合适的腐蚀剂。
（2）使用喷雾枪在腐蚀液表面均匀喷洒纳米漏斗，以控制腐蚀速度。
（3）依照所需腐蚀时间进行腐蚀，注意观察样品的腐蚀情况，并根据需要做相应调整。
3. 进行金相观察（1）取出腐蚀后的样品，并洗净置于显微镜台座上。
（2）根据需要调节显微镜的放大倍数，使用光源照亮样品。
（3）通过调节显微镜焦距，观察并记录样品的金相组织结构。
4. 结果分析根据观察到的金相组织结构，通过与文献数据对比，分析金属材料的性质、硬度、韧性等。
结论通过本次实验，我成功掌握了金相技术的基本步骤和操作要点。
通过样品制备、样品腐蚀和金相观察，我成功获取并观察了金属材料的组织结构信息，并能根据观察结果分析材料的性质和特点。
金相实验为金属材料研究提供了重要的手段和方法，对于深入理解金属材料的特性和性能具有重要意义。
参考文献1. 《材料科学与工程导论》2. 《金属材料金相学实验指导书》。
金相组织的观察实验报告
金相组织的观察实验报告金相组织的观察实验报告引言：金相组织是材料科学领域中一项重要的研究内容，通过观察材料的金相组织可以了解其内部结构、晶体形态以及相对应的性能。
本实验旨在通过金相显微镜观察和分析不同材料的金相组织，以探索其微观结构与性能之间的关系。
材料与方法：在本实验中，我们选择了三种不同的材料进行观察，分别是钢材、铝材和铜材。
首先，我们将这些材料进行切割和打磨，以获得平整的试样。
然后，我们使用金相显微镜对试样进行观察，并通过图像处理软件对显微照片进行分析。
实验结果与分析：1. 钢材的金相组织：钢材是一种常见的金属材料，其内部结构由铁素体、珠光体和渗碳体组成。
通过金相显微镜观察，我们可以清晰地看到钢材中这三种组织的分布情况。
铁素体呈现出深色，珠光体呈现出亮色，而渗碳体则呈现出深色的颗粒状结构。
这些组织的分布情况对钢材的力学性能和耐腐蚀性能有着重要影响。
2. 铝材的金相组织：与钢材不同，铝材的金相组织主要由铝晶粒和亚晶组成。
通过金相显微镜观察，我们可以看到铝材中晶粒的形态和大小。
晶粒的大小与材料的冷加工程度有关，通常情况下，冷加工程度越高，晶粒越细小。
此外，亚晶是铝材中的一种细小结构，其存在对铝材的塑性变形和强化效果具有重要意义。
3. 铜材的金相组织：铜材是一种具有良好导电性和导热性的金属材料，其金相组织主要由铜晶粒和孪晶组成。
通过金相显微镜观察，我们可以看到铜材中晶粒的形态和大小，以及孪晶的存在。
晶粒的大小与材料的冷加工程度有关，孪晶则是由于晶格错位引起的。
这些组织的存在对铜材的导电性和塑性变形性能有着重要影响。
结论：通过金相显微镜的观察和分析，我们可以了解不同材料的金相组织特征，并进一步探索其与性能之间的关系。
钢材中的铁素体、珠光体和渗碳体对其力学性能和耐腐蚀性能具有重要影响；铝材中的晶粒和亚晶则对其塑性变形和强化效果具有重要意义；铜材中的晶粒和孪晶则对其导电性和塑性变形性能有着重要影响。
金相组织的观察实验为我们深入了解材料的微观结构与性能之间的关系提供了有力的工具和方法。
金相显微镜实验报告
一、实验目的1. 了解金相显微镜的构造、原理及使用规则。
2. 掌握金相显微试样制备的基本操作方法。
3. 通过观察金相显微组织，分析材料性能和缺陷。
二、实验原理金相显微镜是一种用于观察金属、合金等材料内部组织和缺陷的显微镜。
其基本原理是利用光学显微镜的成像原理，通过物镜和目镜的放大，将金相试样上的微小组织放大到人眼可以观察到的程度。
三、实验仪器与材料1. 仪器：金相显微镜、金相试样制备设备（如砂轮机、抛光机、显微镜等）、金相显微镜专用光源。
2. 材料：金相试样、金相砂纸、抛光布、脱脂棉、3~5硝酸酒精溶液。
四、实验步骤1. 金相试样制备（1）试样切割：将材料切割成一定厚度的薄片。
（2）试样磨光：将切割好的试样用不同型号的砂纸进行磨光，直至表面光滑。
（3）试样腐蚀：将磨光后的试样放入腐蚀液中腐蚀，以显示出试样内部的组织。
（4）试样清洗：将腐蚀后的试样用清水冲洗干净。
2. 金相显微镜观察（1）开启金相显微镜，调整光源亮度。
（2）将制备好的试样放置在载物台上，调整焦距，直至观察到清晰的图像。
（3）观察试样组织，记录观察到的组织类型、形态、大小等信息。
（4）对观察到的组织进行分析，判断材料性能和缺陷。
五、实验结果与分析1. 实验结果通过金相显微镜观察，观察到以下组织：（1）晶粒组织：试样中存在大量晶粒，晶粒大小不一。
（2）相组织：试样中存在不同相，如α相、β相等。
（3）析出相：试样中存在析出相，如析出碳化物等。
2. 实验分析（1）晶粒组织：晶粒大小对材料性能有较大影响，晶粒细化可以提高材料的强度、硬度等性能。
（2）相组织：不同相的存在对材料性能有较大影响，如α相、β相等相的形态、大小、分布等。
（3）析出相：析出相的存在对材料性能有较大影响，如析出碳化物等可以提高材料的硬度、耐磨性等性能。
六、实验总结1. 通过本次实验，掌握了金相显微镜的构造、原理及使用规则。
2. 学会了金相显微试样制备的基本操作方法，为后续的金相分析工作打下了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验五铁碳合金平衡组织的显微观察一．实验目的
1.观察铁碳合金在平衡状态下的显微组织特征。
2.掌握铁碳合金成分，组织性能之间的变化规律。
二、实验器材
1、金相显微镜
2、金相标准试样
四．实验原理
铁碳合金室温下基本相和组织组成物的基本特征
1.铁素体（F）是碳溶入α-Fe中的间隙固溶体，晶体结构为体心立方晶格，具有良好的塑韧性，但强度硬度低，经4%硝酸酒精浸蚀呈白色多边形晶粒，在不同成分的碳钢中其形态为块状和断续网状。
2.渗碳体（Fe3C）是铁与碳形成的化合物，含碳量为6.69%。
晶格为复杂的八面体结构，硬度高，脆性大，用4%的硝酸酒精浸蚀后呈白色，用碱性苦味酸钠热蚀后呈黑色，用此法可以区分铁碳合金中的渗碳体和铁素体。
由铁碳相图知，随着碳的质量分数的不同，渗碳体有不同的形态，一次渗碳体是由液态直接析出的渗碳体，呈白色长条状；二次渗碳体是从奥氏体中析出的渗碳体，呈网状分布，三次渗碳体是从铁素体中析出的渗碳体，沿晶界呈小片状，共晶渗碳体在莱氏体中为连续基体，共析渗碳体是同铁素体交替形成呈交替片状。
3.珠光体（P ） 是铁素体与渗碳体的机械混合物，在平衡状态下，铁素体和渗碳体是
片层相间的层状组织。
在高倍下观察时铁素体和渗碳体都呈白色，
渗碳体周围有圈黑线包围着，在低倍下当物镜的鉴别能力小于渗碳体厚度的时候，渗碳体就成为一条黑线。
见图3-1。
五。
实验内容及步骤 观察以下铁碳合金组织
在铁碳状态图上，根据碳的质量分数的不同，铁碳合金分为工业纯铁，碳钢及白口铸铁。
1.工业纯铁 碳的质量分数小于
0.0218%的铁碳合金称为工业纯铁。
室温下的组织为单相的铁素体晶粒。
用4%的硝酸酒精浸蚀后，铁素体呈白色。
当碳的质量
分数偏高时，在少数铁素体晶界上析出微量的三次渗碳体小薄片，见图 3-2。
2.碳钢 碳的质量分数在0.0218～2.11%范围内的铁碳合金称为碳钢，根据钢中含碳
图 3-2 工业纯铁显微组织
a （15000×）
b （400×）
图2-1 不同放大倍数下珠光体的显微组织
量的不同，其组织也不同，钢又分为亚共析钢，共析钢，过共析钢三种。
1）亚共析钢 碳的质量分数在0.0218～0.77%范围内，室温下的组织为铁素体和珠光体，随着碳的质量分数的增加，先共析铁素体逐渐减少，珠光体数量增加。
见图 3-3 。
白色有晶界的为铁素体，黑色层片状的组织为珠光体。
在显微镜下，可根据珠光体所占面积的百分数估计出亚共析钢的碳的质量分数：
Wc ≈Wp%×0.77% Wc –碳的质量分数
Wp –珠光体所占面积的百分数
2) 过共析钢 碳的质量分数在0.77～2.11%范围的碳钢为过共析钢。
室温下的组
织为层片状珠光体和二次渗碳体，见图 3-4。
用4%硝酸酒精浸蚀，二次渗碳体呈白色网状分布在珠光体周围。
用碱性苦味酸钠溶液热蚀后，渗碳体呈黑色。
20钢 45钢 70钢
图 3-3 亚共析钢的显微组织
3、白口铸铁
含碳量在2.11～6.69%
范围内的铁碳合金为白口铸铁。
根据含碳量的
不同又分为亚共晶白口铸铁，共晶白口铸铁，
过共晶白口铸铁三类。
1）亚共晶白口铸铁碳的质量数为
2.11～4.3%，室温组织为珠光体二次渗碳体和低温莱氏体，见图3-5 。
黑色树枝状为初生奥氏体转变的珠光体，其周围白色网状物为二次渗碳体。
其余为莱氏体，莱氏体中的黑色粒状或短杆状物为共晶珠光体。
2) 共晶白口铸铁碳的质量分数为4.3%。
室温组织为单一的莱氏体，见图3-6。
图中黑色的粒状短杆状为珠光体，白色基体为渗碳体。
3) 过共晶白口铸铁碳的质量分数为4.3～6.6%之间。
室温组织为一次渗碳体和莱氏
体，见图3-7。
一次渗碳体呈白色长条状，贯穿在莱氏体基体上，其余为共晶莱氏体。
六。
实验数据及处理
序号样品名称状态浸蚀剂显微组织
图3-5 亚共晶白口铸铁显微组织图3-6共晶白口铸铁组织图3-7过共晶白口铸铁组织。
