1、涵洞网络图
公路工程网络计划图(最终)教学内容
年度 月份
日期
二〇一三年
二○一四年
二○一五年
6月
7月
8月
9月
10月
11月
12月
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
12月
1月
2月
3月
4月
5月
6月
7月
8月
9月
上中下上中下上中下上中下上中下上中下上 中 下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中 旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬 旬 旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬
42 通
2015.9.30
车
2个月
1个月
梁板安装（现浇）4 33
2个月
交安设施 40
10.6个月
绿化及机电工程 39
11.6个月
日期
月份 年度
上中下上中下上中下上中下上中下上中下上 中 下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中下上中 旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬 旬 旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬旬
18
24
2个月
23
15个月
22
26 底基层施工2
27 4个月
基层施工2 25
4个月 面层施工准备工作
网络图的概念及其参数计算
§5-1 网络图的概念及其参数计算③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。
箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。
（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。
是瞬间概念，不消耗时间和资源。
图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。
节点沿箭线由左到右从小到大。
a 一项工作中与箭尾衔接的节点，称工作的始节点。
一项工作中与箭头衔接的节点，称工作的终节点。
b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。
其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。
①②：a为b的紧前工作。
②③b为a的紧后工作。
图中用i、j两个编号表示一个工作，称双代号。
如用i一个节点序号表示一项工作，则称单代号。
在此先介绍双代号网络图的绘制。
（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。
a 两节点间的通路称线段。
b 需工作时间最长的线路，称关键线路。
①②④⑤⑥c位于关键线路上的工作称关键工作。
3虚箭线的运用：从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。
其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。
如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。
即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。
又例：a的紧后是c、d，b的紧后是d。
绘制网络关系图：A B C D引入虚箭线表示a、d的关系。
同时要注意半约束关系的绘制方法先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a和d的关系。
两工作的前后约束关系不一样，不能画在一个始（或终）节点上。
c的紧前工作是a、b，d的紧前工作是b。
A B C D总结：两工作的前约束关系不一样，不能画在一个始节点上；两工作的后约束关系不一样，不能画在一个终节点上。
施工网络图定义

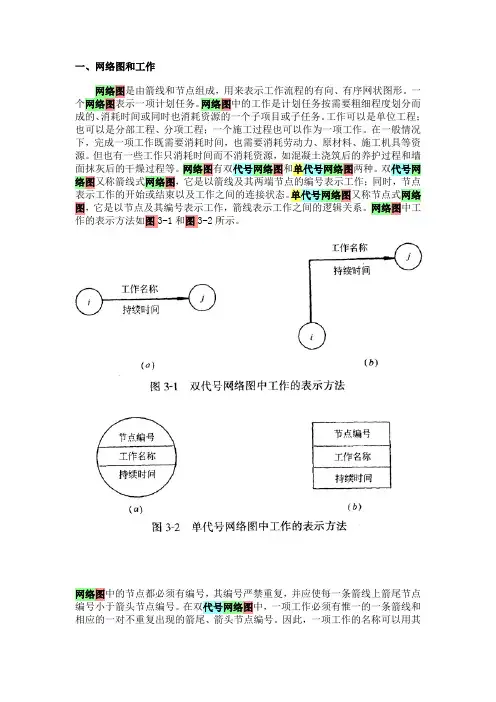

一、网络图和工作网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。
一个网络图表示一项计划任务。
网络图中的工作是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。
工作可以是单位工程；也可以是分部工程、分项工程；一个施工过程也可以作为一项工作。
在一般情况下，完成一项工作既需要消耗时间，也需要消耗劳动力、原材料、施工机具等资源。
但也有一些工作只消耗时间而不消耗资源，如混凝土浇筑后的养护过程和墙面抹灰后的干燥过程等。
网络图有双代号网络图和单代号网络图两种。
双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作；同时，节点表示工作的开始或结束以及工作之间的连接状态。
单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。
网络图中工作的表示方法如图3-1和图3-2所示。
网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。
在双代号网络图中，一项工作必须有惟一的一条箭线和相应的一对不重复出现的箭尾、箭头节点编号。
因此，一项工作的名称可以用其箭尾和箭头节点编号来表示。
而在单代号网络图中，一项工作必须有惟一的一个节点及相应的一个代号，该工作的名称可以用其节点编号来表示。
在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，我们称之为虚工作。
虚工作既不消耗时间，也不消耗资源。
虚工作主要用来表示相邻两项工作之间的逻辑关系。
但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。
在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。
二、工艺关系和组织关系工艺关系和组织关系是工作之间先后顺序关系——逻辑关系的组成部分。
（一）工艺关系生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。
如图3-3所示，支模1一扎筋1一混凝土1为工艺关系。
(整理)时标网络图的绘制1
§5-1 网络图的概念及其参数计算一网络图的基本概念：conception of network在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。
②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。
箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。
（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。
是瞬间概念，不消耗时间和资源。
图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。
节点沿箭线由左到右从小到大。
a 一项工作中与箭尾衔接的节点，称工作的始节点。
一项工作中与箭头衔接的节点，称工作的终节点。
b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。
其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。
①②：a为b的紧前工作。
②③b为a的紧后工作。
图中用i、j两个编号表示一个工作，称双代号。
如用i一个节点序号表示一项工作，则称单代号。
在此先介绍双代号网络图的绘制。
（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。
a 两节点间的通路称线段。
b 需工作时间最长的线路，称关键线路。
①②④⑤⑥c位于关键线路上的工作称关键工作。
3虚箭线的运用：从上面的图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。
其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。
如上例中的虚工作仅表示扎筋1和扎筋2之间的关系。
即扎筋2不仅应支模2后开始，同时也应在扎筋1之后才能开始。
又例：a的紧后是c、d，b的紧后是d。
绘制网络关系图：A B C D引入虚箭线表示a、d的关系。
同时要注意半约束关系的绘制方法先绘制a的紧后工序c，b的紧后工序d，然后运用虚箭线表示出a 和d的关系。
(整理)网络图中找关键线路的方法

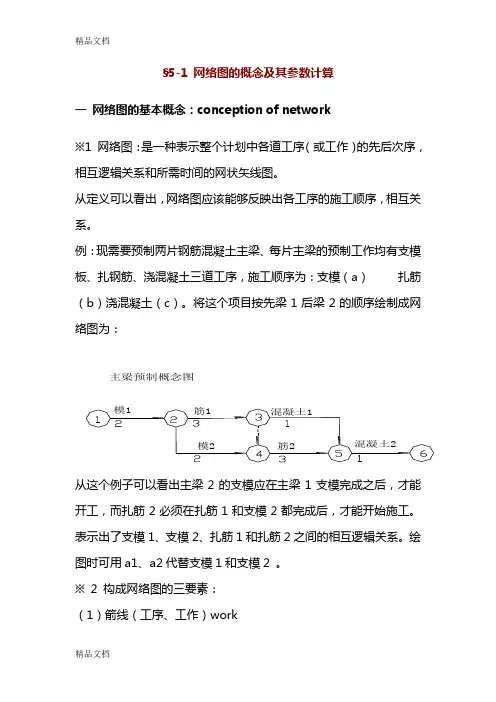

§5-1 网络图的概念及其参数计算一网络图的基本概念：conception of network※1 网络图：是一种表示整个计划中各道工序（或工作）的先后次序，相互逻辑关系和所需时间的网状矢线图。
从定义可以看出，网络图应该能够反映出各工序的施工顺序，相互关系。
例：现需要预制两片钢筋混凝土主梁、每片主梁的预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为：支模（a）扎筋（b）浇混凝土（c）。
将这个项目按先梁1后梁2的顺序绘制成网络图为：模1筋1模2混凝土1筋2混凝土2主梁预制概念图从这个例子可以看出主梁2的支模应在主梁1支模完成之后，才能开工，而扎筋2必须在扎筋1和支模2都完成后，才能开始施工。
表示出了支模1、支模2、扎筋1和扎筋2之间的相互逻辑关系。
绘图时可用a1、a2代替支模1和支模2 。
※ 2 构成网络图的三要素：（1）箭线（工序、工作）work在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。
②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。
箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。
（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。
是瞬间概念，不消耗时间和资源。
图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。
节点沿箭线由左到右从小到大。
a 一项工作中与箭尾衔接的节点，称工作的始节点。
一项工作中与箭头衔接的节点，称工作的终节点。
b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。
其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。
①②：a为b的紧前工作。
②③b为a的紧后工作。
图中用i、j两个编号表示一个工作，称双代号。
网络图关键线路
一网络图的基本概念：conception of network※1 网络图：是一种表示整个计划中各道工序（或工作）的先后次序，相互逻辑关系和所需时间的网状矢线图。
从定义可以看出，网络图应该能够反映出各工序的施工顺序，相互关系。
例：现需要预制两片钢筋混凝土主梁、每片主梁的预制工作均有支模板、扎钢筋、浇混凝土三道工序，施工顺序为：支模（a）扎筋（b）浇混凝土（c）。
将这个项目按先梁1后梁2的顺序绘制成网络图为：从这个例子可以看出主梁2的支模应在主梁1支模完成之后，才能开工，而扎筋2必须在扎筋1和支模2都完成后，才能开始施工。
表示出了支模1、支模2、扎筋1和扎筋2之间的相互逻辑关系。
绘图时可用a1、a2代替支模1和支模2 。
※ 2 构成网络图的三要素：（1）箭线（工序、工作）work在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。
②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。
箭线表示的具体内容取决于网络图的祥略程度。
箭线代表整个工作的全过程，要消耗时间及各种资源，一般在网络图上表注的是消耗时间的数量。
（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。
是瞬间概念，不消耗时间和资源。
图中第一个节点，称始节点；最后一个节点称终节点；其它节点称中间节点。
节点沿箭线由左到右从小到大。
a 一项工作中与箭尾衔接的节点，称工作的始节点。
一项工作中与箭头衔接的节点，称工作的终节点。
b 其它工作的箭头与某工作的始节点衔接，该工作称紧前工作。
其它工作的箭尾与某工作的终节点衔接，该工作称紧后工作。
①②：a为b的紧前工作。
②③b为a的紧后工作。
图中用i、j两个编号表示一个工作，称双代号。
如用i一个节点序号表示一项工作，则称单代号。
在此先介绍双代号网络图的绘制。
第三章第二节 流水作业
第二节流水作业一、流水作业法的经济效果通过对顺序作业法、平行作业法、流水作业法的比较，流水作业法是一种比较科学的施工组织方法，它建立在合理分工、紧密协作和大批量生产的基础上。
在公路工程施工过程中，将建筑产品施工的各道工序分配给不同的专业队依次去完成，每个专业队沿着一定的方向移动，在不同的时间相继对各个施工任务（施工段）进行相同的施工，由此形成专业队、施工机械和材料供应的移动路线，称为流水线。
公路工程施工现场规模较大，可容纳各种不同专业的工人、施工机具，在不同的位置进行施工生产，即将施工对象划分为若干个施工段，以流水形式组织施工作业，使整个施工过程始终连续、均衡、有节奏的施工。
公路工程施工任务不论是分部、分项工程，还是基本建设项目，都可以组织流水作业，即小到一道工序大到一个基本建设项目，都可以按流水作业法组织施工。
流水作业的经济效果，可归纳为以下几点：（1）可以缩短工期，尽早交付使用，发挥投资效益；（2）有利于提高劳动生产率；（3）有利于提高工程质量；（4）有利降低成本，提高利润；（5）可以保证机械和劳动力得到充分、合理的利用；（6）可以减少现场管理费和物资消耗，提高综合经济效益。
二、流水作业的分类流水作业可分为：分项工程流水作业、分部工程流水作业、单位工程流水作业和群体工程流水作业等几种形式。
前两种流水作业组织的基本形式。
三、流水作业的基本方法组织流水作业的基本方法如下：1.划分施工段划分施工段就是把劳动对象（工程项目）按自然形成或人为地划分成劳动量大致相等的若干段。
如：一个标段上有若干道小涵洞，可以把每一个小涵洞看作是一个施工段，这就自然形成了若干施工段。
如果把一个标段的路线工程部分，划分成1Km一段，就属于人为地把劳动对象划分成了若干施工段。
2.划分工序划分工序就是把劳动对象（工程项目）的施工过程，划分成若干道工序或操作过程，每道工序或操作过程分别按工艺原则建立专业班组，即有几道工序，原则上就应该有几个专业施工队。
双代号网络图的绘制
§5—2 双代号网络图的绘制一双代号网络图的组成1 双代号网络图的概念利用网络技术表示一项工程任务或一个计划中各项工作的先后、衔接关系和所需时间、资源且其中工作用两个代号表示的工作流程图。
※ 2 构成网络图的三要素：（1）箭线（工序、工作）work在网络图中，带箭头的线段，称箭线，可表示下列项目：①表示单位工程：如路线、隧道、桥梁等，绘制总网络图。
②表示分部工程：如路线施工中的路面、路基、桥梁上、下部等，用于绘制分部网络图。
③表示具体工序：如墩台施工中的支模、扎筋、浇混凝土等，用于绘制局部网络图。
箭线表示的具体内容取决于网络图的详略程度。
箭线代表整个工作的全过程，要消耗时间或各种资源，一般在网络图上表注的是消耗时间的数量。
（2）节点：前后两工作（序）的交点，表示工作的开始、结束和连接关系。
是瞬间概念，不消耗时间和资源。
图中第一个节点，称开始节点；最后一个节点称终点节点；其它节点称中间节点。
节点的编号沿箭线由左到右从小到大。
一项工作中与箭尾衔接的节点，称工作的始节点。
一项工作中与箭头衔接的节点，称工作的终节点。
（3）线路：line指网络图中从原始节点到结束节点之间可连通的线路。
A 两节点间的通路称线段。
B 需工作时间最长的线路，称关键线路。
如图5-3中的关键线路是①②④⑤⑥。
在网络图中常用粗箭线或双箭线标示。
工作时间少于关键线路的线路称为非关键线路。
C 位于关键线路上的工作称关键工序。
关键工序完成的快慢直接影响整个工程的工期。
关键线路在一定条件下可以转化。
非关键线路上的工序有一定的机动时间，称为时差。
时差是网络计划优化的基础。
3 虚箭线的运用：从图中大家可以看到一种虚箭线，它表示的是虚工作，是一项虚设的工作。
其作用是为了正确的反映各项工作之间的关系，虚工作即不占用时间也不消耗资源。
虚工作的作用：（1）起连接前后工作的作用。
在下图的半约束关系中，A工作和D工作之间的紧后工作关系通过虚工作将两者连接起来。
