钢管环氧粉末涂料覆盖层在涂敷过程中的质量控制
涂装处理中的涂层质量控制技术
涂装处理中的涂层质量控制技术涂装处理是指对某些制品在成型、加工或组装后进行表面涂装，以提高制品的装饰性能、保护性能和使用寿命。
涂装处理中的质量控制技术是确保涂层质量稳定的关键手段。
涂层质量的稳定保障了涂装制品与质量相关的要求，如密封性、耐腐蚀性、外观质量等。
因此，涂层质量控制技术在涂装行业中具有重要意义。
涂装处理中的涂层质量控制技术一般包括以下方面：一、质量检测和监控涂层的质量检测和监控是涂层质量控制的一项基本工作。
质量检测和监控可以通过观察、测量、实验等手段进行，并根据相应的标准对涂层质量进行评价和监控。
检测和监控的内容包括涂层的外观质量、膜厚、附着力、耐腐蚀性、硬度等指标。
检测和监控方法多种多样，如镜面反射法、X射线荧光法、电化学方法、拉拔法、划格子法等。
需要在实际应用中，根据涂层的材料、工艺要求和实际使用情况等因素，选择合适的检测和监控方法。
二、质量标准制定制定质量标准是涂层质量控制的重要环节。
质量标准包括涂层外观、膜厚、附着力、耐腐蚀性等指标。
该标准应符合实际应用要求，包括涂装过程的特点、涂层所承受的环境、系统的可靠性、经济性及物理性等方面。
制定涂层质量标准，有助于企业根据标准进行涂装过程的质量控制和改进。
如果涂装的产品涉及特殊行业，如食品、医药、航空、军事等，还需要研究相关行业标准，确保涂层满足行业标准的要求。
三、工艺控制涂装工艺是涂层质量稳定的基础。
通过涂装工艺参数的控制，实现涂层质量的稳定和提高。
涂装过程中的工艺控制主要包括工艺参数的设定与控制、操作流程的控制以及涂装工具和设备的管理。
工艺参数的设定对涂层质量影响较大，如喷涂压力、气体的流量、喷嘴距离、喷枪的角度和速度等。
操作流程的控制，如混料、清洗、表面处理、干燥和厚涂等，都对涂层质量有着重要的影响。
涂装工具和设备的管理主要包括涂装工具的保养和检修、设备的维修和更新、涂装工艺的改进等。
通过工艺控制，将制品的表面涂装的技术问题理解和掌握好，具有保证涂层质量的作用。
粉末涂料质量保障措施
粉末涂料质量保障措施粉末涂料作为一种重要的涂料材料，其质量保障措施十分重要。
以下将从原材料的甄别和检测、生产过程的控制和设备的维护等方面介绍粉末涂料质量保障措施。
首先，原材料的甄别和检测是保证粉末涂料质量的基础。
在原材料供应商的选择上，需要选择具备良好声誉和资质的供应商，确保所采购的原材料符合相关国家标准和质量要求。
同时，在原材料进厂时进行严格检验，通过化学分析、物理性能测试等方式检测原材料的质量指标，确保原材料符合生产要求。
其次，在生产过程的控制方面，需要严格按照工艺流程进行操作，确保每个环节的质量可控。
在粉末涂料的生产过程中，要严格控制原材料的配方比例和添加剂的用量，确保每次生产的粉末涂料具有一致的性能和质量。
同时，要对生产过程进行全程监控和记录，及时发现异常情况并进行处理，确保产品的稳定性和可追溯性。
另外，设备的维护保养也是粉末涂料质量保障的重要环节。
设备的正常运行直接影响着产品的质量稳定性。
因此，要确保设备的定期检修和维护，及时清洗和更换易损件，保持设备的正常工作状态。
同时，要定期进行设备性能和粉末涂料物理性能的检测，确保设备的性能指标符合生产要求，避免因设备问题导致产品质量不稳定。
在生产过程中，还需要加强人员培训和质量意识的建设。
粉末涂料生产操作人员要经过专业培训，掌握粉末涂料生产工艺和操作规范，提高操作技能和质量意识。
同时，要建立健全的质量管理体系，制定严格的产品生产标准和质量检测方法，确保产品的一致性和可追溯性。
综上所述，粉末涂料质量保障措施包括原材料的甄别和检测、生产过程的控制和设备的维护等方面。
只有从源头上保证原材料的质量，严格控制生产过程，保养维护设备，并加强人员培训和质量管理，才能确保粉末涂料的质量稳定，满足客户的需求。
钢制管道熔结环氧粉末内防腐层技术标准
钢制管道熔结环氧粉末内防腐层技术标准钢制管道熔结环氧粉末内防腐层技术标准通常包括以下方面：
1. 材料要求：熔结环氧粉末应符合相关国家标准或行业标准，并应具备良好的耐腐蚀性能和附着力。
2. 表面处理：钢制管道表面应进行除油、除锈处理，以确保熔结环氧粉末的良好附着力。
通常可以采用喷砂除锈、化学除锈或电解除锈等方法。
3. 粉末喷涂：将熔结环氧粉末通过静电喷涂或电泳涂装的方式均匀地喷涂在钢制管道表面。
4. 固化：将喷涂的熔结环氧粉末加热固化，使其形成坚硬、耐腐蚀的内防腐层。
固化条件通常根据熔结环氧粉末的规格和厂家要求进行设定。
5. 检验与测试：对熔结环氧粉末内防腐层进行检测和测试，以确保其质量符合相关要求。
常见的测试方法包括粘结强度测试、耐腐蚀性能测试、耐热性能测试等。
6. 表面处理和包装：完成熔结环氧粉末内防腐层后，需要进行表面处理和包装，以防止环境因素对内防腐层的损害。
以上是钢制管道熔结环氧粉末内防腐层技术标准的一般要求，具体标准可能根据不同的应用领域和使用要求有所差异。
环氧粉末涂料风险管控方案
环氧粉末涂料风险管控方案一、风险识别1. 人员安全风险：操作人员可能接触到有毒有害物质，长期接触可能对人体健康造成危害。
2. 环境风险：涂料生产过程中产生的废气、废水等污染物可能对环境造成污染。
3. 火灾风险：环氧粉末涂料中含有可燃物质，操作不当可能导致火灾事故。
二、健康危害环氧粉末涂料含有多种有害物质，如甲醛、苯等，长期接触可能引起头痛、头晕、乏力、恶心等症状，严重时可能导致中毒或致癌。
三、环境污染环氧粉末涂料的生产和使用过程中，废气和废水的排放会对环境造成一定的污染。
如果未得到有效处理，会危害生态健康，并可能导致水质、空气质量恶化。
四、火灾隐患环氧粉末涂料中含有可燃物质，如果操作不当或存在火源，可能引发火灾事故。
一旦发生火灾，将可能造成人员伤亡和财产损失。
五、事故应对措施1. 建立应急预案：制定针对环氧粉末涂料事故的应急预案，明确应急组织、救援程序和救援措施。
2. 配备消防设施：在生产场所配备足够的消防设施，确保在火灾发生时能够及时扑灭。
3. 定期演练：定期组织员工进行消防演练，提高员工的应急处理能力。
4. 报警系统：安装火灾报警系统，及时发现火源并采取相应措施。
5. 医疗保障：建立医疗保障机制，确保在事故发生时能够及时救治伤员。
六、操作规程1. 严格遵守工艺规程，确保生产过程的稳定性和安全性。
2. 定期检查生产设备，确保设备正常运行，防止因设备故障导致的事故。
3. 操作人员应经过专业培训，熟悉生产工艺和安全操作规程。
4. 禁止在生产区域内吸烟、使用明火等行为，防止火源引发火灾事故。
5. 定期清理生产现场，保持环境整洁，防止杂物堆积引发火灾事故。
6. 严格控制生产过程中的温度、压力等参数，防止因超温超压导致的事故。
7. 定期对废水、废气进行处理，确保达标排放，防止环境污染事故的发生。
8. 对高毒、易燃、易爆物品应妥善保管，严格控制存放和使用条件。

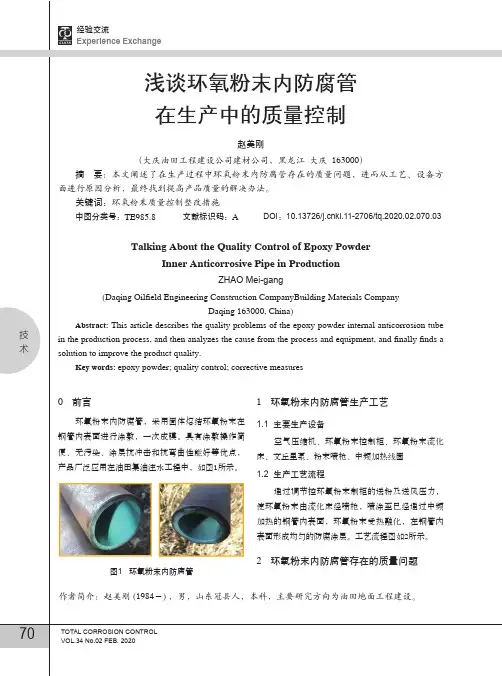

浅谈环氧粉末内防腐管在生产中的质量控制
图1 环氧粉末内防腐管
作者简介：赵美刚 (1984－) ，男，山东冠县人，本科，主要研究方向为油田地面工程建设。
图3 环氧粉末内防腐层橘皮严重
3 原因分析
厂内技术人员对现有生产工艺进行分析，最终
于粉末喷出距离过长，与钢管内壁接触面积较小，
导致涂层厚度不均匀，从而产生橘皮严重的质量
图4 电磁感应加热圈原理
由法拉第电磁感应定律知，感应线圈匝数直接
影响钢管中电动势的大小，以某一确定规格的感应
线圈加热以恒定速度行进的钢管为例，钢管横截面
图5 改造后的喷枪头
可视为闭合线圈，磁通量变化率由中频电源频率及
4.3 更换合适中频加热圈
目前厂内所用钢管中频加热圈，存在线圈间距
不一、线圈尺寸过大等情况。
实际加热效率低，钢
管内壁难以达到粉末所需温度技术人员通过计算与
统计，通过设备部门购进与加热钢管直径相配备的
不同规格的中频加热圈，从而减少热损失，保证了
所示。
（下转第89页）
单的科学和真实性；第二，建筑工程在施工的过程
中，企业要分析和探究投上来的招标书，根据相关
图6 中频加热线圈
5 结论
我单位内通过对钢管除锈系统、粉末喷涂系。
钢制管道熔结环氧粉末外涂层技术标准
中华人民共和国石油天然气行业标准SY/T 0315-97钢质管道熔结环氧粉末外涂层技术标准Technological standard of external fusionbonded epoxy coating for steel pipeline主编单位：中国石油天然气管道科学研究院批准部门：中国石油天然气总公司石油工业出版社1998·北京前言本标准是根据(97)中油技监字第42号文件“关于下达‘一九九七年石油天然气国家标准、行业标准制、修订项目计划'的通知”，由中国石油天然气管道科学研究院主编的。
在本标准的编制过程中，编制组成员广泛收集了国内外有关的现行标准及资料，并调研了国内石油行业在熔结环氧粉末外涂层的设计、施工中标准的使用情况，经反复论证比较认为，加拿大国家标准《钢管外壁熔结环氧粉末涂层技术标准》CAN/CSA-Z245.20-M92内容比较全面、可操作性强，而且在石油行业的某些施工中曾采用过，因此在本标准的编制过程中，以该标准为采标对象，同时结合国内多年来的应用情况，补充了相应的内容，力求使本标准既能与国际高水平接轨，又适应自己的国情。
本标准在形成征求意见稿后，发至全国多家单位及多位专家征求意见，并根据各方的意见和建议进行了反复修改，提出送审稿。
最后由石油工程建设施工专业标准化委员会组织有关专家进行审查定稿。
本标准的制定，既为规范国内石油行业钢质管道熔结环氧粉末外涂层的设计、施工提供了可靠的依据，又有助于钢质管道熔结环氧粉末外涂层防腐质量的提高，同时也为国内石油行业参与国际竞争创造了有利条件。
本标准的内容包括：总则，基本规定，环氧粉末外涂层结构，材料，外涂层涂敷，质量检验，涂层的修补，复涂及重涂，成品管的标记、装运和贮存，涂敷生产的安全、卫生和环境保护，补口、下沟和回填，交工资料及试验方法等。
本标准主编单位：中国石油天然气管道科学研究院。
经中国石油天然气总公司授权，由中国石油天然气管道科学研究院负责解释本标准。
钢结构涂装施工质量控制
钢结构涂装施工质量控制1、涂层（漆膜）厚度为了使涂料能够发挥其最佳性能，足够的漆膜厚度是极其主要的，因此，必须严格控制漆膜厚度。
施工时，应从以下几方面进行质量控制：①施工时应按使用量进行涂装。
②对于边、角、焊缝、切痕等部位，在喷涂之前应先涂刷一道，然后再进行大面积的涂装，以保证凹凸部分的漆膜厚度。
③施工时，常用湿膜测厚仪测定漆膜厚度，以保证干漆膜的厚度和涂层的均匀。
④漆膜干透后，应用干漆膜测厚仪测出干膜厚度。
设计最低涂干漆膜厚度允许偏差的绝对值为漆膜的要求厚度。
2、涂装外观质量控制由于涂装工作是分一次或多次进行，可能涂装的外观质量控制应是该工作的全部过程，要根据设计要求和《施工及验收规范》的规定，对每道工序进行检查。
其主要工作是：①对涂装前构件表面处理的检查结果和涂装中每一道工序完成后的检查结果都需要做工作记录。
记录内容分工作环境温度、相对湿度、表面清洁度、各层涂刷遍数、涂料种类、配料、干膜（必要时湿膜）厚度等。
②目测涂装表面应均匀、细致；无明显色差；无流挂、失光、起皱、针孔、气孔返锈、裂纹、脱皮、脏物粘附、漏刷等；附着力好。
③目测涂层表面，不得有误涂现象产生。
3、涂装修补钢构件在包装、贮存、运输、安装、工地施焊和火焰矫正时，难免造成部分漆膜碰坏和损伤，需要进行补涂。
另外，还有一部分需在现场安装完成后才能进行补涂（如高强度螺栓连接区的初步作，现场焊接区的补涂）。
如不对该部分修补工作进行质量控制，将会造成局部生锈，进而造成整个构件锈蚀。
涂装修补工作主要注意以下几点：①在进行修补前，首先应对各部分旧漆膜和未涂区的状况以设计要求规定进行研究，采取喷砂、砂轮片打磨或钢丝刷等方法进行钢材表面处理。
②为了保持修补漆膜的平整，应在缺陷四周的漆膜10～20cm的距离内进行修整，使漆膜有一定的斜度。
③修补工作应接原涂层涂刷工艺要求和程序进行。
钢质管道熔结环氧粉末外涂层施工质量探讨
（ ） 式 生 产 时 ， 钢 管 进 入 粉 末 喷 涂 室后 ， ５正 待 方 可接通 电源 ， 行 喷涂 。 进
（） ６ 涂层 的外 观应 平 整 、 色泽 均 匀 、 无气 泡 、 开 裂及 缩孔 ， 许有 轻 度 桔 皮 状 花纹 ， 允 涂层 厚 度 应达 到设 计要 求 。
说 明书、 出厂 检验合 格 证 、 量 证 明 书和 检 测 报告 质
李 文 张爱丽 李 新铬 李 真
（ 中国石化集团河南石油勘探局 ， 河南 南 阳 ４ ３ ３ ） ７ １２
摘要 ： 熔结环氧粉末作为一种新型 的防腐蚀涂料 ， 具有 作业 工艺先进 、 生产效 率高、 量稳 定、 质 管
道使用寿命 长、 满足安全环保要 求等优点 ， 工业管道建设 中正在推广应用。对 如何确保钢质 管道 熔 在 结环氧粉末外涂层的施 工质量进行 了探 讨。 关键词 ： 熔结环氧粉末外涂层 生产施工 中图分类号 ：Ｅ ８． Ｔ ９５ ８ 质量关键点控 制 文章编号 ：３７ ０５ ２ １ ）３－ Ｏ ６－ ３ １０ — １Ｘ（００ ０ Ｏ ４ ０ １ 文献标识码 ： Ｂ
４ 钢质 管道熔 结环 氧粉末 外涂 层施 工参 数 钢管熔 结环 氧粉末 外涂 层在 生产 过 程 中 ， 涂层
化速度快， 产品使用寿命长 ， 性价 比高于传统防腐 蚀层 ， 已经成为新 建 管道 防腐 蚀 的优选涂层 之一 。
１ 施 工原理
熔 结环 氧粉 末外 涂层 施工 原 理是 环 氧粉末 先 在流化床 内充分 流化 ， 喷 的钢 管 接地 为正 极 ， 被 喷
环 氧粉 末 防 腐 蚀 层 的施 工 关 键 控 制 环 节 ， 见
图 １ 。
的各种有机酸等腐蚀物质 ； （） ２ 涂层坚韧耐磨 ， 与钢管之间有极佳的附着 力， 能有效防止使用过程中植物根系和土壤的损坏 ； （） ３ 涂层具 有 良好 的绝 缘性 ， 在 阴极 保 护作 能 用下抵抗化学腐蚀 ， 达到长期保护的 目的；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 13 卷第 d 期油气储运
钢管环氧粉末涂料覆盖层
在涂敷过程中的质量控制
盘
(中国看顽然气管道
科学研究院 )
(中国再百西 i 管道局
运转公司 )
'
鲁?
许传新 ,赵晓华 . 钢管环氧粉末涂料覆盖层在涂敷过程中的质量控制
. 油气储
运 ,1994,
l3(4):49～ 53
油气储运 1994 篮 钢丸与管表面进行撞击 ,磨擦所产生的静电 , 使一部分细小的微尘 ,在静电吸附作用下 ,吸 附在具有一定粗糙度表面的管体上 ,又产生 一
些氯化物吸附在管表面上 .这种二次污染 , 直接影响到涂层的附着力和阴极剥离性能 , 所以 ,在生产过程中要经常检测二次污染情 况 ,给消除二次污染工艺提供可靠数据 . 在检测管表面微尘时 ,用一段指定面积 的透明胶带 ,贴紧在管表面上 ,然后揭下来 , 目测胶带上微尘的多少一般分为 1～10 级 ,1 级为无尘 ,l0 级为表面全是微尘 ,通常 小于 6 级为合格 .具体的微尘覆盖程序 ,由 涂敷厂家自行制定检验标准 .对于氯化物污 染的检测 ,在除锈后的表面选 lm 的表面 积 ,用 500ml 的蒸馏水 ,在此表面上进行刷 洗 ,把刷洗下来的水用一干净容器收集起来 , 再用量桶进行测量 ,把量桶中水搅拌后加入 少量的硫氟酸盐晶体 ,摇动量桶使其与水溶 解 ,边摇动量桶边滴入银色的硝酸盐 ,使它与 水很好混合 ,一直观察水的颜色 ,水从黄色变 成红褐色为止 .通过计算 ,算出水中氯化物的 含量管表面每平方米氯化物的含量不得大 于 20mg/L 为合格 . 在涂敷生产过程中 ,涂层检测主要是测 厚 ,检漏 ,附着力及固化度 (DSC).涂层厚度 的检测 ,使用非盒属涂层测厚仪进行测量 .为 了调整涂层的厚度 ,一般每班开始生产的几 根管都要检测 ,之后最少每两小时检测一次 . 检测时 ,被测点至少有 8 个,这 8 个点沿管子 轴向均布分开 ,并以螺旋线形式在不同的部 位测量 .每根管下了作业线 ,要全部进行火花 检漏 ,涂层上形成的针孔 ,如有下述限定漏点
评价 .这样有利于及时发现质量隐患 ,并给生 产提供可靠的质量信息 对于原材料的验收检测 ,主要考虑到涂 层产品在运输和储存过程中 ,是否受到其它 化学产品及有害物污染而发生质的变化 .粉 末涂料胶化时间的检测 ,就是评价涂料本身 是否发生化学变化的简便 ,快捷的方法 .如果 胶化时间达不到要求指标时 ,把粉末用静电 喷涂到管表面上 ,显示出流动性能差 ,表面不 光滑等现象 ,则说明涂料已有了化学反应变 化 ,这就要进一步考虑进行弯曲 ,冲击的检 测 ,从而评价涂料的韧性及附着力 ,判定涂料 是否合格 .如果涂料胶化时间能达到要求指 标 ,就不用再考虑做其它的性能测试了 涂料原材料虽好 ,但由于涂敷工艺参数 控制差 ,同样会导致最终涂层的质量低劣 ,所 以 ,工艺过程中的检测和控制也是非常重要 的 .环氧粉末涂层 ,在涂敷时与其它一些涂层 一 样 ,要求钢管表面无油 ,表面处理达到近白 级 ,要求要有一定的表面粗糙度 ,要对每一根 管的表面处理结果进行检测除锈等级 ,常采 用样块比较法检测 ,表面粗糙度用专用的锚 纹深度仪进行检测 ,对每一根管的检测结果 要进行记录 环氧粉末涂料 ,是一种热固性涂料 .被涂 敷管体的预热温度 ,必须满足涂料充分固化 的条件 ,如温度过高 ,会困涂层胶链反应过 快 ,而使涂层内部发泡导致涂层质密程度差 ,
第 13 卷第 4 期许传新等 :钢管环氧粉末豫料覆盖层在涂敷过程中的质量控制 分别测量涂料粉末和涂层在发生物理性能变 化时的放热量 ,然后再进行比较以确定涂层 的固化百分率 .通常 ,主要有如下几个指标 (a)玻璃转化温度 ().此温度是粉末涂 层或涂料试样在发生物理性质变化时的温 度 .对于粉末 ,需要测出它的始末温度 (和 ).对于涂层试样 ,需确定其值的变化量 AT..粉末开始的玻璃转化温度指标为 ()必 须在一 4～ 4℃之间 ;最终的玻璃转化温度 ()在一 3～3℃之间 ;其固化玻璃转化温度
第 13 卷第 d 期许传新等 :钢管环氧粉末涂料覆盖层在涂敷过程中的质量控制 一 些检测项目测试时间较长 ,可在生产 过程中切取抽样管段进行全面评价 .抽样管 段的评价检测有如下内容 (见表 5). 如果抽样管段检测达不到表 5 中的 A 型指标 ,那么此管段以前所有的涂层视为不 合格 ;如果达不到 B 型指标 ,则应立即调整 工艺参数 衰 5 抽样管段拴测衰 日常生产过程中的质量控制 在日常生产过程中 ,为了不影响生产进 度 ,应选择几种能准确 ,方便 ,快捷反应涂层 质量好坏的检测方法 ,来进行生产过程中的
可进行修补 ,超过限定漏点则不能进行修补 , 祝为不合格产品具体规定如下 : 管径限定漏点数 (管长 l2 m) ≤ 300ram >300mm 6 10 涂层附着力的检测 ,一般在每班生产的 开始两根检测后 ,每 20 根再检测一次 .其方 法是 ,用刀尖沿管轴向刻透涂层成两条相距 l0trim 的平行线 ,与这两平行线相交 70 再 刻两条相距 l0rm'rl 平行线 ,形成一个平行四 边形 .然后 ,用刀尖从四边形四个角插入涂层 内 ,用水平推力挑剥四边形内的所有涂层 .涂 层与钢表面附着力好坏的评价见表 6.所述 7 个等级 ,用目测方法评价 ,5 和 6 级为合格 . 表 6 环氧粉末滁层对钢的附着力的评价 等级说明 一 全部鞘冉 {loo% 附着力失效 ).在四边形内的涂 层整块鞘冉下来 附着力极小 (95 附着力失效 ,5 牯结力 ).四边 1 形内的撩层挑鞘时成大块鞘离 -无涂屡牯在钢表 面上 附着力很小 (90 附着力失效 ,lO 牯结力 ).四 边形内掾层挑剥时 .成小块科冉 -晕 I 下的蒲层块 比插八持层下的刀尖大 ,有裉步的涂层牯在管体 有一定的附着力 (7o 附着力失效 .30 牯结
态 ,除
锈等级 ,锚纹深度 ,表面擞尘及二次污染 ,甄热温度的检测等内容 ;(3) 潦层检验包括
厚度 ,
检漏 ,:度釜嚣容 .涂敷质量控制检测夥书囊脚 .渖主题词防腐环氧粉末涂敷质量控
制检测幂 yr1 一仡 ,■,?'～～ L 一\f
环氧粉末涂料应用于埋地钢管的外覆盖
层 ,在我国还是一项新技术 .该种覆盖层与其 它管道外覆盖层相比 .有着优良的防腐性能 及机械性能 ,环氧粉末涂料做为管道防腐涂 层 ,一般都是在工厂中涂敷作业 .目前 ,我国 在涂敷工艺装备上正日益完善 .但在涂层的 标准和规范上尚未健全 ,尤其在生产过程中 的质量控制方面还是非常缺乏的 .现根据国 外的一些资料及国内的生产经验 ,介绍一下 涂敷作业线生产过程中的质量控制方面的一 些内容及方法 . 质量控制内容 众所周知 ,管道外覆盖层质量的好坏 ,涂 l02849.河北省席坊市盘光道 ;电话 :(OM672750~4. 料本身的质量 ,性能仅占一部分 ,更多因素是 取决于涂敷质量 .对于环氧粉末涂料 ,在管道 上的涂敷工艺流程如下 : 表面处理一管体预热一喷涂一固化一检测 每个工艺环节中每道工序的质量都直接 影响着涂层最终质量 .为了保证最终涂层的 质量 .必须对涂敷生产过程中的过程检验严 格把关实施全面质量控制及管理 . 在涂敷生产过程中的质量检验控制的主 要项目有 :原材料的质量检验 ,工艺过程中的 质量检验 ,管体涂层的检测 . I.原材料的质量检验 . (1)涂料进厂验收检验涂敷厂在涂 料进厂前应进行验收检验 .涂料出厂期已超 过 2 个月 ,必须做全项目的检验 ,杜绝不台格
摘要环氧耪末缘料应用于埋地钢管的外覆盖层 ,有着优良的防腐及机械性能 .由
于此项技术在国内初步应慝 .津呈的规范标准有待建立 ,尤其在生产过程中的质量
控制方
面根据国有关资料和国内经验就质量硷验控制的三个主要方面进行了介绍
:(1)
原材
料的检验 ,主要是进厂验性和试验室测试 ;(2)工艺过程的质量检验 .包括管表面状
大量出现针孔和涂层变色 .管体预热温度过 低 ,则涂层固化不够充分 ,从而影响涂层各项 性能指标 .根据涂料本身固化温度 ,时间的要 求 ,准确地控制温度很重要 ,必须在涂敷过程 中经常检测管体的预热温度 管子在生产线上处于螺旋运行状态 ,管 体预热大都采用中频感应式加热方式 .管体 螺旋前进穿过感应器后 ,达到要求的温度 .囡 管表面具有抛 (喷)丸处理后形成约 30～100 ptm 的锚纹 ,加热温度又在 250℃左右 ,所以 , 只能采用非接触式测温装置 ,来测量管体动 态下的温度 .在国外主要用远红外非接触式 测温仪进行监测 .因这种测温装置对所测表 面的状态等有一定的要求 ,考虑到不同管体 表面对测量精度的影嗬 ,又用一种可熔式测 温笔或接触式数字点温计 ,经常进行检测验 证 ,及时校正调整加热参数 ,保证加热温度的 均匀性 . 我国的涂敷生产过程中 ,还有一个不被 人们重视的因紊 ,需要对它进行检测 .它就是 抛 (喷)丸处理后 ,管表面二次污染——表面 微尘含量和氯化物的含量测定二次污染产 生的原因 ,是由于在抛 (喷)丸时 ,高速运动的
<AT) 在一 l ～3_c 范围内 . (b)反应热 (埘).反应热是粉末涂料在 固化时产生热量如果没有完全固化 ,那么对 涂层试样再次加热时 ,就有一小部分反应的 余热释放出来 ,这个反应余热可用 DSC 仪器 测量出来 ,粉末反应热的指标为 AH= 一 15～l5. (c)最大放热温度 (,).这个温度可在粉 末热扫描曲线上找到其峰值 ,指标为 =一 3～ 3℃ . (d)固化百分比 (c).也就是常说的固化 度 ,它可由下列公式计算 : AH~-AH,X1oo% 式中 A ——最大反应热 ,a/g; △——涂层中残余反应热 ,J/Z. =95. 在生产过程中 ,按技术标准规范要求 ,还 要定期从管体上切取抽样管段进行检测 ,一 般取样次数要求为 : ①每次开始生产的 500irl 处; ②随后 5000m 处; ③ l0000m 处; ④随之每 10000irl 取一次 . 涂层性能评价的检测项目在表 2 中已列 出 .但在国外 ,抽样管段检测项目中 ,有两项 不可忽视的检测项目必须检测 ,它们是涂层 横断面致密程度和涂层与钢管粘接面的致密 程度 .主要用来评价在涂敷中是否由于管体 预热温度过高 ,致使涂层的物理性质变化太
