磁力旋涡泵品牌及结构特点

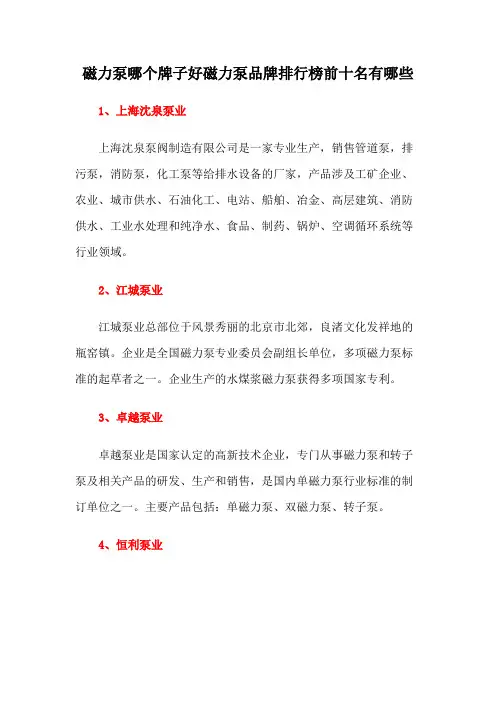

磁力泵哪个牌子好磁力泵品牌排行榜前十名有哪些
磁力泵哪个牌子好磁力泵品牌排行榜前十名有哪些1、上海沈泉泵业上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2、江城泵业江城泵业总部位于风景秀丽的北京市北郊，良渚文化发祥地的瓶窑镇。
企业是全国磁力泵专业委员会副组长单位，多项磁力泵标准的起草者之一。
企业生产的水煤浆磁力泵获得多项国家专利。
3、卓越泵业卓越泵业是国家认定的高新技术企业，专门从事磁力泵和转子泵及相关产品的研发、生产和销售，是国内单磁力泵行业标准的制订单位之一。
主要产品包括：单磁力泵、双磁力泵、转子泵。
4、恒利泵业恒利泵业是中国第一台输油齿轮泵诞生地。
恒利泵业是以研发、制造“恒利”牌容积泵为主的国家二级企业、中通泵行业重点骨干企业、国家级高新技术企业、河北省名牌产品企业。
5、良田泵业良田泵业2000年完成股份制改造。
公司肩负良田水泵"牌子老，信誉好"的既有使命重装上阵，锐意进取，始终坚持自身产品的品质并且充实持续完善自身的产品线，现有的产品已覆盖了给排水、通用工业的方方面面。
6、玉联泵业玉联泵业建于1958年，1990年开始从事开发、生产石油磁力泵、螺杆钻具等产品。
7、汛丰泵业汛丰泵业至今近40年历史，于2002年成功转制，是一家与科研院所紧密合作，以先进技术为导向，科研企业的生产装备为基础的企业。
生产的三磁力泵、沥青泵在石油、公路沥青、化工、电力等工业部门得到较广泛的应用。
8、双鹿水泵双鹿水泵是一家专业从事流体设备的研究、设计、制造、服务的企业。
主要产品为磁力泵等水泵产品、阀门、电机、成套供水设备系列，广泛应用于市政、水利、建筑、消防、电力、环保、石油、化工、矿业医药等行业。
9、黄山泵业黄山泵制造有限公司主要提供单磁力泵、双磁力泵和三磁力泵三大类产品，创立“黄泵”和“RSP”磁力泵专业品牌。
旋涡泵工作原理及特点详解，看完你就知道啦！
旋涡泵⼯作原理及特点详解，看完你就知道啦！在介绍完往复泵、齿轮泵、螺杆泵等⼯作原理，特点以及适⽤场合之后，今天⼩编将对旋涡泵进⾏介绍，希望对⼤家有所帮助。
旋涡泵是叶⽚式泵的⼀种。
在原理和结构⽅⾯，它与离⼼式和轴流式泵不⼀样，由于它是靠叶轮旋转时使液体产⽣旋涡运动的作⽤⽽吸⼊和排出液体的，所以称为旋涡泵。
漩涡泵原理：旋涡泵主要组成部件有叶轮、泵体、泵盖以及它们所组成的环形流道，旋涡泵叶轮不同于离⼼泵叶轮，它是⼀种外轮上带有径向叶⽚的圆盘。
液体由吸⼊管进⼊流道，并经过旋转的叶轮获得能量，被输送到排出管，完成泵的⼯作过程。
旋涡泵叶轮上铣出许多径向叶⽚。
叶轮端⾯紧靠泵体，其轴向间隙为0.10～0.15mm。
流道由叶轮、泵体、泵盖之间的环形空腔组成。
在流道中的吸⼊⼝与排出⼝分开的⼀段称隔⾆。
隔⾆与叶轮的径向间隙很⼩，以防排出⼝⾼压液体窜漏到吸⼊⼝。
开式旋涡泵叶⽚较长，叶⽚内径⼩于流道内径，液体从吸⼊⼝进⼊叶轮，后进⼊流道。
闭式旋涡泵叶轮的叶⽚较短，叶⽚内径等于流道内径。
液体从吸⼊⼝进⼊流道，再从叶轮外周进⼊叶轮。
现以闭式泵为例说明其⼯作原理。
流体由吸⼊⼝进⼊流道和叶轮。
当叶轮旋转时，由于叶轮中运动液体的离⼼⼒⼤于流道中运动液体的离⼼⼒，两者之间产⽣⼀个旋涡运动，其旋转中⼼线是沿流道纵长⽅向，称为纵向旋涡。
在纵向旋涡作⽤下，液体从吸⼊⾄排出的整个过程中，可以多次进⼊与流出叶轮，类似于液体在多级离⼼泵内的流动状况。
液体每流经叶轮⼀次，就获得⼀次能量。
当液体从叶轮流⾄流道时，就与流道中运动的液体相混合。
由于两股液流速度不同，在混合过程中产⽣动量交换，使流道中液体的能量得到增加。
旋涡泵主要是依靠这种纵向旋涡传递能量的。
旋涡泵特点：（1）旋涡泵是结构最简单的⾼扬程泵。
与相同尺⼨的离⼼泵相⽐，它的扬程⽐离⼼泵⾼2～4倍；与相同扬程的容积泵相⽐，它的尺⼨要⼩得多，结构也简单得多。
(2)旋涡泵的效率很低（由于液体在流道内撞击损失较⼤），最⾼不超过45%，通常为15%～40%。
旋涡泵的工作原理及优缺点
1、旋涡泵的工作原理，结构以及特性曲线的形状均与离心泵和其它类型泵不同。
是一种小流量、高扬程的泵，其比转数n8一般低于40。
2、旋涡泵是一种叶片泵。
主要由叶轮、泵体和泵盖组成。
叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。
泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。
吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。
3、我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。
当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形成图1所示的“环形流动”。
又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。
因而得到旋涡泵之名。
需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。
4、在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。
液体质点每经过一次叶片，就获得一次能量。
这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。
并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。
当流量为零时，“环形流动”最强，扬程最高。
由于流道内液体是通过液体撞击而传递能量。
同时也造成较大撞击损失，因此旋涡泵的效率比较低。
1、旋涡泵的流量小的可到0.05l/s或更小，大的可达12.5l/s。
单级扬程可达300m，当比转数超过40时，因其效率低于离心泵，因此，较少使用。
2、单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。
3、旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。
自吸能力或借助于简单装置来实现自吸。
4、具有陡降的扬程特性曲线，因此，对系统中的压力波动不敏感。
某些旋涡泵可实现汽液混输。
磁力泵的结构
磁力泵的结构
磁力泵是一种特殊的工业泵，它采用了磁力耦合传递动力，无需机械密封和轴封，使其具有了无泄漏、无污染等优点，被广泛应用于化工、医药、电力、制药等领域。
磁力泵的最基本结构由泵壳、泵轮、磁同步转子和外磁转子四部分组成。
泵壳是磁力泵的主要外壳，用于容纳泵轮和磁同步转子，同时防止渗漏和泄露。
泵轮是泵壳内的主要传动部件，它通过轴承支撑在轴上，转子与泵轮同步旋转，从而带动液体流动。
磁同步转子是由动磁体和定磁体组成的，其作用是通过磁力耦合和泵轮传递动力，驱动液体流动，同时与泵轴分离，避免了传统机械密封带来的泄漏等问题。
外磁转子则是由外磁体和定磁体组成，用于发出磁场，将动磁体加速转动，并通过磁力耦合传递动力给磁同步转子。
相比传统的机械密封泵，磁力泵的结构更加简单，无需轴封和机械密封等复杂部件，使其更具可靠性、安全性和环保性。
同时，由于采用了磁力耦合技术，使其无需接触式传动，耐腐蚀性和耐高温性得到了极大提高，成为化工行业领域使用较为广泛的泵种。
总的来说，磁力泵的结构主要包括泵壳、泵轮、磁同步转子和外磁转子四部分，它的结构简单、可靠性高、耐腐蚀性和耐高温性好等优点，使其成为化工、医药、电力等领域得到广泛应用的重要泵种。
中国磁力泵十大排名2024国内磁力泵知名品牌
中国磁力泵十大排名2024国内磁力泵知名品牌
①上海沈泉泵业(中国水泵行业后起之秀，不锈钢泵品质好，在化工、市政、建筑、暖通、电厂等领域业绩不错，上海沈泉泵阀制造有限公司)
②连成 (中国驰名商标，上海市名牌产品，在市政、建筑、暖通、电厂等领域业绩不错，上海连成(集团)有限公司)
③凯泉(中国驰名商标，上海市著名商标，在市政、建筑、暖通、电梁禅轿厂等领域业绩不错，上海凯泉泵业(集团)有限公司)
④南方(中国驰名商标，浙江省著名商标，特泵、不锈钢多级泵做的很不错，南方泵业股份有限公司)
⑤东方(上海市著名商标，在建筑领域近两年销量很大，上海东方泵业(集团)有限公司)
⑥博山(驰名商标，山东省著名商标，在钢铁、电力、煤炭等领域业绩不错，山东博泵科技股份有限公司)
⑦新界(中国驰名商标，浙江名牌，农用水泵行业龙头企业，浙江新界泵业股份有限袭伍公司)
⑧熊猫(上海市著名商标，在建筑领域近两年销量很大，上海熊猫机械(集团)有限公司)
⑨双轮(中国驰名商标，山东省著名商标，在油田、石化、矿山、热电等领域业绩不错，上山东双轮股份有限公司)
⑩肯富来(广东省著名商标，广东省名牌，液环真空泵的始创者，广东省佛山水泵厂有限公司)
国产泵业其它品牌：广一、沈阳水泵厂、重庆水泵厂、湘电长沙水泵厂、利欧、化成HCH、凌霄、深蓝、开利、亚梅、安波、兴齐、奥利、石家庄泵业、大耐泵业、三鱼
世界十大水泵品牌
1、美国FLOWSERVE
2、德国威乐
3、美国滨特尔
4、德国凯士比(KSB)
5、日本荏原
6、德国普罗名特
7、美国ITT
8、意大利艾格尔集团
9、丹麦格兰富
10、德国耐驰集团。
旋涡泵的结构
旋涡泵的结构
旋涡泵由以下几个基本部件组成：
1. 泵壳：泵壳是旋涡泵的外壳，通常由金属材料制成，具有高强度和耐腐蚀性能。
泵壳内设有进口口和出口口，以便流体进入和离开泵。
2. 叶轮：叶轮是旋涡泵的关键组件，负责转动和增压流体。
叶轮通常为圆盘状，具有多个弯曲的叶片，使流体在叶片间产生旋涡运动。
叶轮通常与泵轴连接，通过电动机或其他驱动装置驱动。
3. 进口室：进口室是流体进入泵的地方，它通常位于泵壳的一侧，并与泵壳内的进口口相连。
进口室的设计通常用来控制和引导进入泵的流体，以确保流体顺利进入叶轮。
4. 涡流调节器：涡流调节器是一个位于叶轮和出口口之间的环形装置。
它通过调节流体在泵中的旋涡运动，使流体能够流向出口口，并提高泵的效率和性能。
5. 出口口：出口口是流体离开泵的地方，通常位于泵壳的一侧，并与泵壳内的出口口相连。
出口口通常连接到管道系统或其他设备，以供流体进一步传输或处理。
6. 泵轴和轴承：泵轴是连接叶轮和驱动装置的组件，它负责将旋转力传递给叶轮，并确保叶轮的正常运转。
轴承则用于支撑和定位泵轴，减少泵轴的摩擦和磨损。
除了以上基本部件外，旋涡泵还可能包括密封装置、冷却系统、振动减震装置等其他附属部件，以提高泵的可靠性和性能。
磁力泵结构及性能
磁力泵结构及性能磁力泵结构简单紧凑。
是离心泵的一种，是由泵、磁力传动器、电动机三部分组成。
磁力泵只能做小功率的磁传动部分由内外磁转子组成;隔套将内磁转子及介质与外磁转子隔绝;外磁转子由电机驱动，转动时利用磁稠合特性带动内磁转子旋转，完成非接触的力矩传递，从而达到驱动泵的目的。
但是普通离心泵电机直接带动水泵叶轮，或通过联轴器带动叶轮磁力泵是通过磁力带动叶轮。
可以无需机械密封，有效防止漏水。
磁力泵和离心泵的区别，磁力泵属于离心泵吗?磁力泵采用独特的润滑及冷却回路，一部分工艺液体自润滑及冷却传动部件，省去了机械密封泵所需的冷却、冲洗、急冷等繁杂的管蹈系统。
设计入口压力最大可至30MPa，机械密封泵很难做到这一点。
同使用机械密封或填料密封的离心泵相比较，磁力泵要比离心泵的优点多。
磁力泵和自吸泵其本质工作原理还是离心泵，只不过磁力泵的扭矩传递方式是磁力，(内磁转子和外磁转子切割磁感线，也就是【楞次定律】：感应电动势具有这样的方向，他总是阻碍磁通量的变化，当电机带动外磁转子旋转后，内磁转子瞬间静止，为了不让感应磁场继续变大，它只能随着外此转子的旋转方向不断旋转才行，这就是磁力泵的本质传递原理。
)至于叶轮部分，完全一样，只不过它在内磁转子与外磁转子之间装了隔离套，不需要机械密封了。
这样的特点决定论它可以放心地输送有毒有害介质，比如苯及其衍生物等。
不足之处是磁力传递功率有限，大功率的泵不再适合。
多为小型泵。
至于自吸泵，就是具有自吸装置的离心泵，改变泵壳结构，根据其自吸性能，安装时可以在一定高度范围内安装，他的汽蚀余量NPSH比离心泵大的多，它利用泵壳结构，事先在启动前里面有一段介质，当泵运转后，那段介质被泵排出，泵腔瞬间局部近似真空，我们根据大气压强可知，这个时候泵入口的液体就会自己倒吸(其实就是大气压强的功劳，就像我们用吸管喝牛奶一样，并不是我们吸进了牛奶，而是我们把牛奶瓶中的空气吸进肺里，然后大气压强把牛奶通关管子压进我们嘴里的。
磁力漩涡泵型号及参数
【CW型磁力漩涡泵】产品:【CW型磁力漩涡泵】产品简介：CW型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。
该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏地输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄漏的优点，因而，深受用户的青睐。
泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄漏输送易燃、易爆、剧毒等化学介质。
【CW型磁力漩涡泵】型号意义：【CW型磁力漩涡泵】产品特点：CW型磁力漩涡泵的特点主要概括为以下几点：1、高扬程、小流量，比转数一般小于40；2、结构简单、体积小、重量轻；3、具有自润滑回路，提高滑动轴承使用寿命：4、增设冷却回路，及时带走磁涡流热；5、设有叶轮轴向间隙调节机构，可随时调整间隙，确保泵的长期正常运转。
6、随输送介质黏度增加，泵的效率急剧下降；因而介质黏度应不大于5×10-6m2／s。
【CW型磁力漩涡泵】产品用途：CW型磁力漩涡泵可广泛应用于化工、制药、石油、可靠、使用维修方便。
可广泛应用于化工、制药、石油、抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。
特别是易漏、易燃、易爆。
【CW型磁力漩涡泵】性能参数：型号流量（M3/h）扬程(m)转速(rpm)电机功率(kW)效率η(%)允许吸上高度(m)叶轮直径(mm)重量(kg)CW20-200.722029000.752266526 CW20-400.72402900 1.11869032 CW20-650.72652900 2.215610536 CW25-25 1.44252900 1.12657528 CW25-40 1.44402900 1.52459040 CW25-75 1.44752900420511055 CW32-30 2.88302900 2.22859038 CW32-50 2.88502900326510052 CW32-75 2.887529007.522512076 CW32-120 2.8812029001118 4.514095 CW40-40 5.4402900430410070 CW40-90 5.49029001126 3.5130105 CW50-4594529007.530411092 CW65-5014.45029001535 3.5120158【CW型磁力漩涡泵】安装与使用：(1)磁力漩涡泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力旋涡泵品牌及结构特点
一、磁力旋涡泵(旋涡泵)概述：
磁力传动旋涡泵采用磁力传动结构，保证泵能绝对密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
1、高扬程、小流量，比转数一般小于40;
2、结构简单、体积小、重量轻;
3、具有自润滑回路，提高滑动轴承使用寿命;
4、增设冷却回路，及时带走磁涡流热;
5、采用悬臂叶片，减小叶轮径向力;
6、随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M 3 /S。
二、磁力旋涡泵安装维护：
1 效率较低，最高不超过55%，大多数旋涡泵的效率在20-40%，因此妨碍了它向大功率方向发展。
2旋涡泵的汽蚀性能较差。
3旋涡泵不能用来抽送粘性较大的介质。
因随着液体粘性的增加，泵的扬程和效率会急剧降低，介质的粘度限制在114 厘沲之内。
4 旋涡泵叶轮和泵体之间的径向间隙和轴向间隙的要求较严给加工和装配工艺带来一定困难。
5抽送的介质只限于纯净的液体。
当液体中含有固体颗粒时，就会因磨损引起轴向和径向的间隙增大而降低泵的性能或导致旋涡泵不能工作。
三、磁力旋涡泵性能参数：。
