锑掺杂二氧化锡薄膜的导电机理及其理论电导率

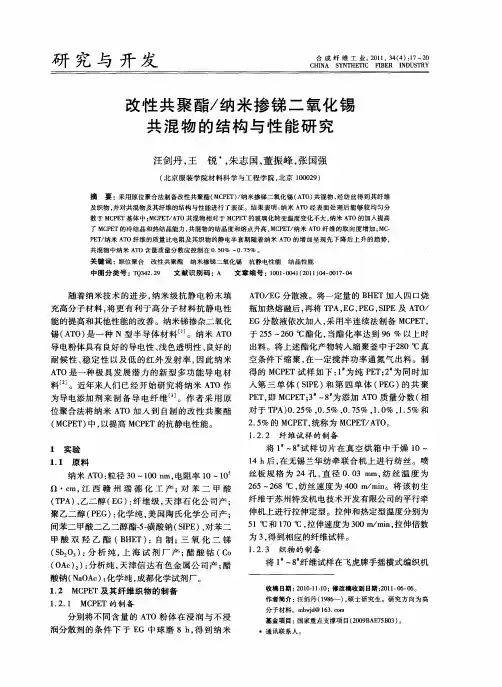

改性共聚酯／纳米掺锑二氧化锡共混物的结构与性能研究
■ ■
ｃ Ａ Ｏ 经 表 丽处 理 ． 未 ｒ ｄ Ａ Ｏ经 表面 处 理 ．Ｔ
图 ２ ６试 样 在 Ｍ Ｐ Ｔ中的 分 散 状 况 ＣＥ
Ｆｉ． Ｄｉｐ ｒ ｉｎ ｓａｅ ｏ ａ ｌ ｉ ｇ２ ｓ ｅ ｓｏ ｔｔ ｆｓ ｍｐｅ ６ ｎ ＭＣＰ ＥＴ
１ ８
合
成
纤
维
工
业
２ １ 年第 ３ ０１ ４卷
上织 成纬平 针织 物 ， 造 过 程 中四股 纤 维 平 行 进 织
由 图 ２可 见 ， 经 表 面 处 理 的 纳 米 Ａ Ｏ 在 未 Ｔ
线 ， 均每股 纱线 线密 度为 ７ ｔ 。 平 ２ｄｅ ｘ
１ ３ 测试 与表征 ．
ＭＣ Ｅ Ｐ Ｔ基 体 中分 散 不 佳 ， 较 多 团 聚 体存 在 ， 有 而 经表 面处 理 的纳米 Ａ Ｏ颗粒 在 ＭＣ Ｅ Ｔ Ｐ Ｔ基 体 中具 有较 好 的分 散性 ， 颗粒 尺寸 分 布在 １０～ ０ ｍ， ０ ５０ｎ 完全 可 以满足 纺丝 的加 工要求 。
■ ■
ａ未经处理纳米Ａ Ｏ ． Ｔ ｂ 表面处理纳米Ａ （ ． Ｔ）
行判 断 ，
（ 北京服装学 院材料科 学与工程学院 ， 北京 １０ ２ ） ００ ９
摘 要 ： 用原位聚合法制备改性 共聚酯 （ Ｃ Ｅ ）纳米掺锑二氧化锡 （ Ｔ ） 采 Ｍ ＰＴ／ Ａ Ｏ 共混物 ， 经纺丝得到其纤 维
及织物 ， 并对共混物及其纤维的结构与性能进行 了表征 。结果 表明 ： 纳米 Ａ Ｏ经表 面处理后 能够较均 匀分 Ｔ 散于 ＭＣ Ｅ Ｐ Ｔ基体 中； Ｐ Ｔ ＡＴ ＭＣ Ｅ ／ Ｏ共混物相对于 ＭＣ Ｅ Ｐ Ｔ的玻璃化转变温度变化不大 ， 纳米 Ａ Ｏ的加入提高 Ｔ 了 ＭＣ Ｅ Ｐ Ｔ的冷结 晶和热结 晶能力 ， 共混物的结晶度和熔点升高 ， Ｐ Ｔ 纳米 Ａ Ｏ纤维的取 向度 增加 ； — ＭＣ Ｅ ／ Ｔ ＭＣ Ｐ Ｔ 纳米 Ａ Ｏ纤维 的质量 比电阻及其织物的静 电半衰期随着 纳米 Ａ Ｏ的增加呈 现先下 降后上升 的趋 势 ， Ｅ／ Ｔ Ｔ 共混物 中纳米 Ａ Ｏ含量质量分数应控制在 ０ ５ ％ ～ ．５ Ｔ ．０ ０ ７ ％。
二氧化锡导电能力
二氧化锡导电能力
二氧化锡(SnO2)是一种重要的导电材料，具有特定的导电性能。
在温度高于100℃时，二氧化锡的导电能力显著增强，接近金属导电性能，其电导率随温度的升高呈指数形式增加。
因此，在高温环境下，二氧化锡可以表现出良好的导电性能。
同时，二氧化锡作为一种透明的导电材料，在锂电池、太阳能电池、液晶显示、光电子装置、透明导电电极等领域也被广泛应用。
在这些应用中，为了提高其稳定性和导电性，通常会对二氧化锡进行掺杂处理。
需要注意的是，二氧化锡的导电性能会受到多种因素的影响，如温度、掺杂浓度、晶体结构等。
因此，在实际应用中，需要根据具体的使用环境和要求来选择合适的二氧化锡材料和制备工艺，以获得最佳的导电性能。
醋酸盐共沉淀法制备锑掺杂二氧化锡(ATO)粉体
醋酸盐共沉淀法制备锑掺杂二氧化锡(ATO)粉体赵晓伟;杨万婷;陈振奇;张经纬;张纪伟;郭建辉;张治军【摘要】在较低的温度下将锡粉和三氧化二锑溶于冰醋酸并通过共沉淀,成功制备了锑掺杂二氧化锡(ATO)纳米粉体.采用XRD、SEM、TEM、N2等温吸/脱附及粉末电阻率测试仪等对其结构、形貌和导电性进行表征,并研究了锑掺杂浓度对ATO 导电性能的影响.结果表明:随着锑掺杂量的增加,ATO粉体电阻率有一最低值,即在锑掺杂浓度为8％时,ATO粉体电阻率可达0.4Ω·cm;ATO粉体的一次粒径约为5 nm,其比表面高达85.9 m2/g.【期刊名称】《化学研究》【年(卷),期】2016(027)005【总页数】5页(P621-625)【关键词】锑掺杂氧化锡(ATO);醋酸;透明导电材料【作者】赵晓伟;杨万婷;陈振奇;张经纬;张纪伟;郭建辉;张治军【作者单位】河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004;河南大学河南省工业冷却水循环利用工程技术研究中心,化学化工学院,河南开封475004;河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004;河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004;河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004;河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004;河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004;河南大学纳米杂化材料应用技术国家地方联合工程中心,河南开封475004【正文语种】中文【中图分类】O611.62二氧化锡是宽带隙(Eg=3.6 eV)的n型半导体[1]，经Sb掺杂后，形成锑掺杂二氧化锡 (antimony-doped tin dioxide，简称ATO)，具有高的透明导电性. ATO在透明隔热、抗静电、光电显示器件、透明电极、太阳能电池、液晶显示、催化等领域日益受到科学工作者的广泛关注[2].目前，ATO粉体的制备大多采用氯化(亚)锡或其水合物与三氯化锑为原料，由于氯离子具有较强的亲核性和吸附性[3]，需要大量的水反复多次洗涤或渗析，且在后期呈凝胶状，洗涤过程十分缓慢[4]. 另一方面残留的氯离子需要更高的煅烧温度，必然导致颗粒间更为严重的团聚[5]，且氯离子对金属具有较强的腐蚀性[3]，在后续的处理过程中，对设备提出了更高的要求. 这些不利因素将大大增加ATO的生产成本和降低ATO的品质.为了从根本上解决纳米ATO制备过程中，氯离子和钠离子存在造成的难以洗涤[4]、对设备腐蚀[3]、产品易于团聚[5]和导电率下降[6]等不利影响，张建荣[7]、JEON[8]和YU[9]等采用了无氯的原料来制备，降低了ATO粉体的团聚，导电性有所提高. 反应体系中柠檬酸的引入，一方面起到络合剂的作用，促进金属锡的溶解，另一方面可以吸附在ATO表面，防止团聚，在燃烧法制备过程中，还起到燃烧剂的作用[7].醋酸为弱酸，溶解金属过程较为缓慢，用其作为金属锡的溶解介质的报道很少. 如DONALDSON等发现在N2保护下，90 g锡溶解在冰醋酸中制备醋酸亚锡，需要回流(冰醋酸沸点为：140 ℃[10])80～90 h才能完全溶解[11]，或在100～200 ℃下反应得到醋酸锡[11]，但醋酸亚锡在400 ℃以下热解制备SnO2，分解不完全，且易产生杂相，如SnO，Sn2O3等[10]. 目前，尚未有更低溶解温度的报道，更没有直接用醋酸作溶剂来制备ATO的报道.KNEZEVIC等[12]发现用金属锡粉代替锡粒，氧化步骤的温度可降低至100～120 ℃. 在实验过程中，本课题组发现某类物质不仅能够加快金属锡在冰醋酸中的溶解，而且可以降低溶解温度，该类物质可以做为溶解促进剂加速锡在冰醋酸中的溶解. 本文作者拟以无氯的单质锡粉和氧化锑为锡锑源，在溶解促进剂的作用下，二者可快速溶于醋酸中形成醋酸锡和醋酸锑，用氨水共沉淀后制备纳米ATO粉体，并研究其溶解的反应机理以及不同掺杂量对所制ATO粉体导电性的影响.1.1 实验试剂及仪器锡粉(99.5%，200目，国药集团化学试剂有限公司)；三氧化二锑、正丁醇(分析纯，天津市科密欧化学试剂有限公司)；冰醋酸(分析纯，天津市富宇精细化工有限公司)；氨水(分析纯，洛阳昊华化学试剂有限公司)；市售双氧水(30%，洛阳昊华化学试剂有限公司)；溶解促进剂(河南大学纳米材料工程研究中心).FZ-2010粉末电阻率测试仪(上海益羽仪器仪表有限公司)；DX-2500型XRD (丹东方圆仪器有限公司).1.2 醋酸法ATO粉体的制备称取适量的溶解促进剂加入到250 mL的三口烧瓶中，加入125 mL冰醋酸，开启机械搅拌. 待其完全溶解后，加入5 g 锡粉和计量的Sb2O3，在60 ℃下搅拌反应约2 h，待固体全部转化为黑色时，将10 mL双氧水(30%)与5 mL水的混合物滴加入反应瓶中，黑色固体可快速溶解，得到淡黄色透明溶液. 在快速搅拌下将上述溶液返滴入计量的氨水中共沉淀完全，陈化过夜. 随后，用水反复洗涤、抽滤至滤液电导率低于500 μS·cm-1，得到黄色凝胶状固体，于80 ℃下烘干. 经研磨筛分或用正丁醇共沸蒸干后，在600 ℃下煅烧2 h，得蓝色固体.改变Sb2O3的用量，可得到掺杂量不同的ATO粉体.1.3 导电性能测试电阻率测试：称取0.7 g不同锑含量的 ATO粉末放入压片模具(直径D=(6.0±0.3) mm)中，加压至8 MPa，用粉末电阻率测试仪在线测定粉体的电阻值，读取压饼高度(H)，电阻率(ρ)由下式求得：其中，ρ为体积电阻率：Ω·cm；R为电阻值：Ω；D为导电粉末样品池的直径，cm；H为导电粉末样品柱的高度：cm.2.1 合成机理实验发现，锡与冰醋酸直接反应非常缓慢，且释放出氢气，溶解促进剂的存在则可加快锡在冰醋酸中的溶解，而氧化锑易溶解于冰醋酸中. 当锡粉和氧化锑共存时，锡粉并非直接溶解于醋酸，而是首先转化为黑色絮状物，且无气体放出. 待锡粉全部转化为黑色絮状物时，加入双氧水，可快速溶解. 为了确认黑色物质的成分，将反应过程中产生的黑色絮状物从反应体系中分离出来，进行XRD分析，结果如图1.由图1可知，黑色絮状物为两相体系，分别是新生成的锡锑合金(卡片号：PDF#33-0118)和少量未完全反应的金属锡(卡片号：PDF#04-0673). 结合实验现象与中间产物，推断其反应过程和机理如下.在无氧化锑存在时，Sn与HAc和H2O2反应生成醋酸锡和水. 而在锡和氧化锑同时存在时，氧化锑与醋酸快速反应生成醋酸锑，其后，锑被金属性更强的锡置换出来，并与锡形成黑色的锡锑合金. 当加入双氧水时，锡锑合金和未反应的锡一起溶解，并同时将低价金属离子氧化为高价态. 据此计算，理论上5 g锡制备ATO恰好需要加入10 mL的双氧水(30%)，才能完成溶解，这与实验相符合. 若过氧化氢低于该用量，则不能完全溶解.2.2 不同的锑掺杂量对ATO结构的影响不同掺杂量ATO前驱体干凝胶和经600 ℃退火处理的样品进行了XRD表征，结果如图2.如图2(a)所示，不论掺杂含量高低，ATO前驱体在干燥过程中，均已部分转化为金红石相SnO2(PDF#41-1445)结构，且没有发现其他杂质相. 与文献报道的由醋酸亚锡在400 ℃以下受热分解制备SnO2的方法相比[10]，具有更大的优势. 从峰强和峰的宽化现象上看，前驱体干凝胶的结晶并不完善. 由图2(b)可知：前驱体干凝胶经600 ℃退火处理后，峰强明显增强，而峰的宽化减小，说明其晶粒长大，结晶更为完善. 不同掺杂量ATO的(110)晶面峰参数列于表1，其中晶粒尺寸按Scherrer公式计算. 由表1中数据可以清楚地看到(110)晶面峰各参数的变化情况. 明显地，随着锑掺杂量的提高，峰强减弱，半高宽相应地增大，而晶粒尺寸随着锑掺杂量的增加而减小. 这是由于锑的掺杂使SnO2结晶产生了更多的晶格缺陷[13]，或在退火处理时，锑在SnO2表面偏析更多[14]，二者均不利于SnO2晶粒的生长，限制了晶粒的进一步长大.2.3 ATO粉体的形貌表征共沸脱水干燥是制备纳米粉体材料常用的方法，将ATO前驱体湿凝胶用正丁醇进行共沸脱水干燥(共沸点：92.4 ℃)，并经600 ℃退火处理后，进行了SEM和HRTEM形貎表征，结果如图3.从图3(a,b)的FE-SEM可以看出：ATO粉体颗粒尺寸在1 μm左右，且较为均一. 从图3(c)高分辨电镜照片中ATO的结晶条纹可以看出，ATO结晶比较完善，其晶区尺寸较小，为5 nm左右，这可能与共沸有关. 在共沸时，正丁醇的-OH取代HOH，并在ATO颗粒表面形成包覆层，阻止了晶粒的进一步长大. 衍射图上可以看出，衍射条纹从内到外，依次对应ATO的(110)、(101)、(200)、(211)和(301)晶面，说明ATO为多晶结构，与XRD的结果相一致.2.4 不同的锑掺杂量对ATO导电性的影响ATO粉体的特性是透明导电性，随后测定了不同掺杂量ATO粉体的电阻率，如图4. 未掺杂SnO2的电阻率超出了仪器的测量范围，其电阻率大于106 Ω·cm.由图4可知：随着锑掺杂量的增加，电阻率明显降低. 这是因为锑的掺杂为SnO2晶格提供了更多的载流子，随着锑掺杂量的增加，载流子增多，导电性大大增加，当掺杂量达到8%时，电阻率达到0.4 Ω·cm. 掺杂量增至10%，电阻率反而增大至0.89 Ω·cm. 这与大多文献报道相一致，即随着掺杂量的增加，电阻率先降低后增大. 一般认为Sb3+的半径(0.076 nm)比Sn4+的半径(0.069 nm)大，而Sb5+的半径(0.060 nm)则较小，掺杂伴随着强烈的氧化倾向，在Sb含量较低时，Sb 以Sb5+的形式掺杂，提供自由电子作为载流子，是n型半导体，随着掺杂量的增大，载流子的浓度增大，电阻率随之降低；当掺杂量进一步增大时，Sb3+/Sb5+的比例上升，产生偿消作用，电阻率随之升高. 该法制备的ATO粉体电阻率较文献报的低，其原因可能是无氯原料的使用有效避免了氯离子的干扰，另一方面可能是H2O2的加入，使更多的Sb3+被氧化为Sb5+，从而提高其导电性.2.5 ATO粉体的比表面积比表面积是粉体纳米材料的重要参数，通过N2等温吸附-解吸的方法测定了ATO 粉体的比表面积. N2等温吸附-解吸曲线如图5.由ATO粉体的N2等温吸附-解吸曲线，按照BET公式计算出ATO粉体的比表面积为85.9 m2/g. 纳米ATO粉体大的比表面积可能与醋酸在ATO前驱体表面的吸附导致颗粒的团聚程度大大降低有关.通过无氯的工艺路线成功制备了纳米ATO粉体. 所制备的纳米ATO粉体具有较小的晶粒尺寸(约5.0 nm)、较大的比表面积(85.9 m2/g)和较低的电阻率值(0.4 Ω·cm).【相关文献】[1] CHEN Z, PAN D, LI Z, et al. Recent advances in tin dioxide materials: some developments in thin films, nanowires, and nanorods [J]. Chem Rev, 2014, 114(15): 7442-7486.[2] LI N, MENG Q, ZHANG N. Dispersion stabilization of antimony-doped tin oxide (ATO) nanoparticles used for energy-efficient glass coating [J]. Particuology, 2014, 17: 49-53. [3] PLETNEV M A, MOROZOV S G, ALEKSEEV V P. Peculiar effect of chloride ions on the anodic dissolution of iron in solutions of various acidity [J]. Prot Met, 2000, 36(3): 202-208.[4] GIESEKKE E W, GUTOWSKY H S, KIRKOV P, et al. A proton magnetic resonance and electron diffraction study of the thermal decomposition of tin(IV) hydroxides [J]. Inorg Chem, 1967, 6(7): 1294-1297.[5] VINCENT C A. The nature of semiconductivity in polycrystalline tin oxide [J]. J Electrochem Soc, 1972, 119(4): 515-518.[6] 秦长勇, 罗美芳, 古宏晨, 等. 制备工艺对ATO超细粉体导电性能的影响[J]. 华东理工大学学报, 2001， 27(3): 261-264.[7] 张建荣, 高濂. ATO纳米粉体的燃烧合成研究[J]. 无机化学学报, 2004， 20(7): 801-804.[8] JEON S J, LEE J J, KIM J T, et al. Stable antimony-doped tin oxide nano-sols and their films produced by a sol-coating method [J]. J Ceram Process Res, 2006, 7(4): 321-326. [9] YU Z P, LIU P, YE P, et al. Synthesis of monodispersed antimony doped tin oxide nanoparticles and its self-assembly [J]. 稀有金属材料与工程, 2010， 39(增刊2): 142-144. [10] AGASHE C, AIYER R C, GARAJE A. High-yield synthesis of nanocrystalline tin dioxide by thermal decomposition for use in gas sensors [J]. Int J Appl Ceram Technol, 2008， 5(2): 181-187.[11] DONALDSON J D, KNIFTON J F. Complex tin(II) acetates [J]. J Chem Soc A, 1966(3): 332-336.[12] KNEZEVIC V, BRECKER L R, FISHER M, et al. 由元素锡或氧化锡直接合成羧酸锡(II)和羧酸锡(IV)：中国, 01815265.1 [P]. 2005-10-12.[13] ZHANG J, WANG L X, LIANG M P, et al. Effects of Sb content on structure and laser reflection performance of ATO nanomaterials [J]. Trans Nonferrous Met Soc China,2014(1): 131-135.[14] 李青山, 张金朝, 宋鹂, 等. 锑掺杂浓度对二氧化锡纳米微粉的影响[J]. 无机材料学报, 2002,17(6): 1283-1288.。
