水泥净浆凝结时间试验(精)
检验水泥凝结时间的注意事项及控制措施
检验水泥凝结时间的注意事项及控制措施水泥凝结时间是水泥物理性能的重要指标之一，检验的环境条件、仪器设备与试验操作的熟练程度是影响检验结果的三大因素。
在实际检验过程中，检验员应从这三方面引起注意并进行相应的控制，以得到准确可靠的检验结果。
标签：水泥；标准稠度；凝结时间；注意事项；措施水泥凝结时间的测定原理是根据试针沉入水泥标准稠度净浆至一定深度所需的时间。
标准稠度用水量的测定是凝结时间测定的前提。
按GB/T1346-2011规定的标准法，下面笔者就其整个检验过程，依据多年的工作经验，与大家共同学习交流一下凝结时间检验的注意事项与控制措施。
1、环境条件方面检验的环境条件对水泥凝结时间的测定有直接影响，必须严格控制。
环境条件主要包括试验室的温湿度，试验用水温度、养护箱的温湿度以及样品封存保管等内容。
确保检验环境条件满足GB/T1346-2011标准要求是获取准确可靠检验结果的先决条件，也是整个检验过程需要控制的主要方面。
GB/T1346-2011标准要求试验室温度为20℃±2℃，相对湿度应不低于50%。
试验前24h，应将样品密封放置于满足试验条件的实验室，以及拌和用水，仪器和用具的温度应与试验室一致。
湿气养护箱的温度为20℃±1℃，相对湿度不低于90%。
试验人员应对环境和养护箱的温湿度进行记录。
2、仪器设备方面为确保检验结果的准确性，仪器设备这一环节不容忽视。
2.1水泥净浆搅拌机水泥净浆搅拌机应符合JC/T729的要求，使用时应确保该仪器在检定的有效周期内，对于使用频次较多的应多注意叶片与锅底锅壁的工作间隙，间隙偏大，水泥净浆得不到充分搅拌，将直接影响水泥标准稠度用水量的测定。
2.2标准法维卡仪标准法测定水泥标准稠度和凝结时间用的维卡仪及配件，应符合GB/T1346-2011第4.2条的要求。
检验前要保证维卡仪上与试杆和试针联结的滑动杆表面光滑，能靠重力自由下落，不得有紧涩和旷动现象。
JJG(蒙)021——2014净浆标准稠度与凝结时间测定仪检定规程
2014年 7 月 10 日发布 布内蒙古自治区地方计量检定规程JJG （蒙）JJG （蒙）021——2014净浆标准稠度与凝结时间测定仪检定规程2014年 7月 31 日实施发 内蒙古自治区质量技术监督局 The Verification Regulation For Tester Normal Consistency and SettingTime of Cement Paste净浆标准稠度与凝结时间测定仪检定规程Setting Time of Cement Paste本规程经内蒙古自治区质量技术监督局于2014年7月10日批准，并自2014年 7月 31日起实施。
归口单位：内蒙古自治区质量技术监督局主要起草单位：内蒙古自治区建材产品质量检验院内蒙古自治区水泥计量站参加起草单位：内蒙古乌兰察布中联水泥有限公司本规程委托归口单位负责解释本规程主要起草人：刘向阳（内蒙古自治区水泥计量站）参加起草人：高慧娟（内蒙古自治区建材产品质量检验院）刘皓（内蒙古自治区计量测试研究院）邢树诚（内蒙古自治区建材产品质量检验院）刘健楠（内蒙古自治区水泥计量站）庞文婷（内蒙古自治区质量技术监督局）孙荣泽（内蒙古乌兰察布中联水泥有限公司）目录1 范围 (1)2 引用文件 (1)3 术语 (1)3.1 术语 (1)3.2 水泥标准稠度 (1)3.3 凝结时间 (1)3.4 滑动杆 (1)3.5 标准稠度测定用杆 (1)3.6 终凝用试针 (1)4 概述 (1)5计量性能要求 (2)6 通用技术要求 (2)6.1 外观及附件 (2)6.2 标志 (2)7 计量器具控制 (3)7.1 检定条件 (3)7.2 检定项目 (3)7.3 检定方法 (3)7.4 检定结果的处理 (4)7.5 检定周期 (4)附录A水泥标准稠度与凝结时间测定仪检定记录格式 (5)附录B水泥标准稠度与凝结时间测定仪检定证书格式 (6)附录C水泥标准稠度与凝结时间测定仪检定结果通知书格式 (7)净浆标准稠度与凝结时间测定仪检定规程1范围本规程适用于净浆标准稠度与凝结时间测定仪（以下简称稠度仪）的首次检定，后续检定和使用中的检查。
水泥净浆稠度与凝结时间测定仪的校准方法
3.1用标准器：0～300±0.02mm游标卡尺，0～15kg±1g电子天平。
3.2方法：按技术要求中所列内容，逐项进行测量并记录。
4、校准结果的处理和校准周期
4.1校准结果：计算记录数据误差，按技术要求中规定的允差判定是否合格。
4.2水泥净浆稠度与凝结时间测定仪的校准周期为六个月。
注：如发现有明显误差时，应按本方法及时校准。

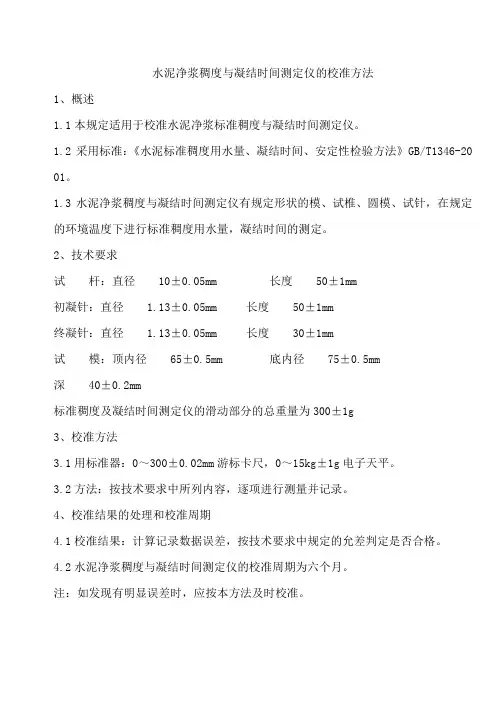

水泥净浆稠度与凝结时间测定仪的校准方法
1、概述Байду номын сангаас
1.1本规定适用于校准水泥净浆标准稠度与凝结时间测定仪。
1.2采用标准：《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2001。
1.3水泥净浆稠度与凝结时间测定仪有规定形状的模、试椎、圆模、试针，在规定的环境温度下进行标准稠度用水量，凝结时间的测定。
2、技术要求
试 杆：直径 10±0.05mm 长度 50±1mm
初凝针：直径 1.13±0.05mm 长度 50±1mm
终凝针：直径 1.13±0.05mm 长度 30±1mm
试 模：顶内径 65±0.5mm 底内径 75±0.5mm
深 40±0.2mm
标准稠度及凝结时间测定仪的滑动部分的总重量为300±1g
水泥凝结时间测定试验
一、基本知识
• （一）硅酸盐水泥的凝结与硬化 • （二）影响硅酸盐水泥凝结硬化的主要因素 • （三）水泥凝结时间测定原理
（一）硅酸盐水泥的凝结与硬化
水泥用适量的水调和后，最初形成具有可塑性的浆体， 然后逐渐变稠失去可塑性，这一过程称为凝结。
凝结时间分为“初凝”和“终凝”，它直接影响工程的 施工。然后逐渐产生强度不断提高，最后变成坚硬的 石状物——水泥石，这一过程称为硬化。
三、试验过程 1.初凝时间的测定
• 试件在湿气养护箱中养护至加水后30min时进 行第一次测定。测定时，从湿气养护箱中取 出试模放到试针下，降低试针与水泥净浆表 面接触。拧紧螺丝1s～2s后，突然放松，试 针垂直自由地沉入水泥净降。观察试针停止 下沉或释放试针30s时指针的读数。
2.终凝时间的测定
3、拌和用水量
拌合用水量越多，水泥石中毛细孔就越多， 水泥强度越低，即水灰比越大，水泥强度越 低。
4、养护湿度、温度
提高养护温度，可加快水化反应，提高 水泥的早期强度。温度降低，水化减慢甚至 停止。另外，环境湿度大，有利于水泥强度 的增长。
六、掺混合料的水泥的凝结硬化
定义：激发剂——能激发混合材料活性的物质。 如：
• 硅酸盐水泥初凝不小于45min，终凝不大于390min； 普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸 盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝 不小于45min，终凝不大于600min。
二、试验准备工作
1.仪器设备
• （1）水泥净浆搅拌机： • （2）标准法维卡仪 • （3）试模 • （4）平板玻璃 • （5）量水器 • （6）天平 • （7）湿气养护箱
水泥的凝结和硬化是人为划分的，实际上水泥的水化与 凝结硬化是一个连续、复杂的物理化学变化过程，水 化是凝结硬化的前提，凝结硬化是水化的结果。凝结 与硬化是同一过程的不同阶段，但凝结硬化的各阶段 是交错进行的，不能截然分开。这些变化决定了水泥 石的某些性质，对水泥石的应用有着重要意义。
水泥标准稠度用水量、凝结时间、安定性的测定
水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。
2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。
水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。
维卡仪它由底座与可以自由滑动的金属圆棒构成。
松紧螺丝可以调节金属棒的高低。
金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。
标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。
代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。
沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。
雷氏夹由铜质材料构成。
当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。
3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。
试验用水必须是洁净的淡水，有争议时可采用蒸馏水。
试验时温度应在18~22℃，相对湿度大于50%。
水泥试样、拌和水、仪器和用具的温度应与试验室一致。
各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。
水泥标准稠度用水量与凝结时间试验
水泥标准稠度用水量与凝结时间试验( T 0505 - 2005 )一、目的、适用范围与引用标准本方法规定了水泥标准稠度用水量、凝结时间和体积安定性的测试方法。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥及指定采用本方法的其它品种水泥。
二、仪器设备1、水泥净浆搅拌机:符合JC/T 729的要求。
2、标准法维卡仪:标准稠度测定用试秆有效长度50㎜±1㎜的圆柱形耐用腐蚀金属制成。
测定凝结时间时取下试杆,用试杆代替试杆。
试杆由钢制成,其有效长度初凝针为50㎜±1㎜、终凝针为30㎜±1㎜、直径为 1.13±0.05㎜的圆柱体。
滑动部分的总质量为300±0.05g。
与试杆、试针联结的滑动杆表面应光滑,能靠重力自由下落,不得有羞涩和旷动现象。
盛装水泥净浆的试模应由耐腐蚀的、有足够硬度的金属制成。
试模深40㎜±0.2㎜、顶内径65±0.5㎜、底内径75±0.5㎜的截面圆锥体，每只试模应配备一个大于试模、厚度大于等于2.5㎜的平板玻璃底版。
3、沸煮箱：有效容积约为410㎜×240㎜×310㎜，箅板结构应不影响试验结果。
4、雷氏夹膨胀仪：由铜制材料制成。
5、量水器：分度值为0.1mL，精度1％。
6、天平：量程1000g，感量1g。
7、湿气养护箱：应能使温度控制在20℃±1℃，相对湿度大于90％。
8、雷氏夹膨胀值测定仪：标尺最小刻度0.5㎜。
9、秒表：分度值1s。
三、试样及用水1、水泥试样应充分拌匀，通过0.9 ㎜方孔筛并记录筛余物情况，但要防止过筛时混进其它水泥。
2、试验用水必须是洁净的淡水，如有争议时可用蒸馏水。
四、实验室温度、相对湿度1、实验室的温度为20℃±2℃，相对湿度大于50％。
2、水泥试样、拌和水、仪器和用具的湿度应与实验室内室温保持一致。
水泥标准稠度用水量凝结时间安定性检验实施细则
水泥标准稠度用水量凝结时间安定性检验实施细则一、检验原理：1、水泥标准稠度用水量:水泥标准稠度净浆对标准试杆的沉入具有一定的阻力，通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
2、凝结时间:凝结时间以试针沉入水泥标准稠度净浆至一定深度所需的时间表示。
3、安定性:（1）雷氏法是观测由二个试针的相对位移所指示的水泥标准稠度净浆体积的膨胀程度。
（2）试饼法是观测水泥标准稠度净浆试饼的外型变化程度。
二、仪器设备1、水泥净浆搅拌机：搅拌机具有自动控制和手动控制功能，其自控程序为：慢速120s ±3s,停拌15s±1s,快速120s±3s.搅拌叶片与锅底、锅壁的工作间隙为2mm±1mm.2、维卡仪：标准稠度测定用试杆有效长度为50±1毫米、直径为10±0.05mm。
试针由钢制成，初凝针的有效长度为50±1毫米、终凝针为30±1mm直径为1.13mm±0.05mm.与试杆、试针联结的滑动部分的总质量为300g±1g，滑动杆表面应光滑,能靠重力自由下落,不得有紧涩和旷动现象.3、盛装水泥的试模为深40±0.2毫米，每只试模应配备一个大于试模、厚度大于等于2.5毫米的平板玻璃底板。
4、沸煮箱：沸煮箱的有效容积为410mm×240mm×310mm,篦板与加热器之间的距离大于50 mm,能在30±5分钟内将箱内的试验用水由室温升至沸腾状态并保持3小时以上，且整个试验过程中不需要补充水量。
5、雷氏夹膨胀测定仪：标尺最小刻度为0.5毫米。
6、雷氏夹:当一根指针的根部先悬挂在尼龙绳上，另一根指针的根部挂上300g质量的砝码时，两根指针的距离增加在17.5±2.5mm范围内，当去掉砝码后指针的距离恢复到挂砝码前的状态。
7、量水器：最小刻度0.1毫升，精度1%。
GBT1346—2019水泥标准稠度、凝结时间、安定性检验方法-PPT精品文档
结果判定：肉眼观察试饼有无裂缝，用钢尺紧 贴试饼底部检查有无弯曲，没有为合格，反之则 不合格，当两个试饼结果矛盾则判定为不合格。 判定不合格的试饼要保留。
维卡仪—维卡仪标尺及圆模玻璃（金属）底板 厚度改变。试杆、试锥、初凝针、终凝针等的技 术要求并未改变(符合JC/T727要求)。
雷氏夹—要定期校正其悬挂300g砝码后增加距 离是否在17.5mm±2.5mm的范围内，并且去掉 砝码后能恢复至挂砝码前的状态。
沸煮箱—符合JC/T955要求。
雷氏夹膨胀测定仪—标尺最小刻度为0.5mm。 量筒或滴定管—精度±0.5mL。 天平—最大称量不小于1000g，分准备工作：调整初凝针对准玻璃板时指
针对准零点。
试件的制备：按标准法标准稠度用水量测定方 法装模刮平后，立即放入湿气养护箱中。记录水 泥全部加入水中的时间作为凝结时间的起始时间。
初凝时间的测定：增加了临近初凝时每隔5min （或更短时间）测定一次，判定状态未改变还是 距底板4±1mm。
凝结时间：试针沉入水泥标准稠度净浆至一定深 度所需的时间。
安定性：雷氏法是贯彻由两个试针的相对位移所 指示的水泥标准稠度净浆体积膨胀的程度。 试饼法是观测水泥标准稠度净浆试饼的外形变化 情况。
4. 仪器设备： 水泥净浆搅拌机—符合JC/T729的要求。 增加了“注”（通过减小搅拌翅和搅拌锅之间
间隙的误差，可以制备更加均匀的净浆）。这就 要求实验室加强对叶片与锅壁之间间隙 （2±1mm）的校正。
沸煮：与2019版基本相同。要求当两试件平 均值大于5mm时应立即重做一次，以复检结果为 准。减少了两试件增加距离之差超过4mm应立即 重做的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6、测定终凝时间，为完成初凝时间测 定后，立即将试模连同浆体以平移的方式
从玻璃板上取下，翻转180o，再放入湿气
养护箱内继续养护，临近终凝时间时每隔 15分钟测定一次，当试针沉入试体 0.5mm 时，为水泥达到终凝状态，由水泥全部加 入水中至终凝状态的时间为水泥的终凝时
间，用“min”表示。
最初测定时，应轻轻扶持金属棒，使
的时间作为凝结时间的起始时间。
5、测定初凝时间，试件在湿气养护箱内养护至 加水后30分钟时，将圆模取出进行第一次测定。
测定时将圆模放到试针下，使试针与净浆面接触， 拧紧螺钉1 – 2秒钟后，突然放松，使试杆垂直自 由地沉入净浆，观察试针停止下沉或释放试针30 秒钟时指针读数，当试针沉至距底版（ 4±1 ） mm时，为水泥达到初凝状态；由水泥全部加入 水中至初凝状态的时间为水泥的初凝时间，用 “min”表示。
其徐徐下降，试针贯入的位置至少要距圆
模内壁10mm。 一次。每次测 定不得让试针落入原针孔内，每次测定完
毕应将试针擦净并将圆模放回湿气养护箱
内，测定全过程中要防止圆模受振。
试验目的
测定水泥净浆凝结时间
试验设备
1、水泥净浆搅拌机
2、标准法维卡仪
3、沸煮箱 4、雷氏夹 5、天平
试验步骤
1、将维卡仪棒端装上试针。 2 、将圆模放在玻璃板上，在玻璃板及圆 模内侧稍稍涂上一层机油。 3 、调整维卡仪的试针接触玻璃板时指针
应对准标尺零点。
4 、按标准稠度净浆拌制操作方法制备试 件，然后放入湿气养护箱内，记录开始加水
