门窗与遮阳设施
建筑节能规范(门窗)
门窗1 一般规定1.1 本章适用于建筑门窗节能工程，包括金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门窗，以及门窗玻璃安装等节能工程的施工质量验收。
条文说明与室外空气接触的凸窗、天窗、倾斜窗以及不封闭阳台的门连窗，其保温隔热节能验收，均应按本规范对建筑外窗的规定验收。
1.2 严寒、寒冷地区的建筑外窗不应采用推拉窗。
其他地区设有空调的房间，其建筑外窗不宜采用推拉窗。
当必须采用时，其气密性和保温性能指标应在原要求基础上提高一级。
条文说明严寒、寒冷地区主要考虑建筑的冬季防寒保温，建筑门窗的开启方式对建筑的采暖能耗影响很大，在正常工艺制作条件下，由于平开窗开启扇位置采用了胶条密封，推拉窗采用毛条密封；平开窗开启缝长度比推拉窗小；平开窗开启扇在关闭状态密封胶条的压紧力比推拉窗密封毛条压紧力大。
平开窗推拉窗节能性能要好些。
所以在严寒、寒冷地区的建筑外窗不应采用推拉窗。
当必须采用时，其气密性和保温性能指标应在原要求基础上提高一级。
1.3 严寒、寒冷地区的建筑外窗不宜采用凸窗。
夏热冬冷地区当采用凸窗时，其气密性和保温性能应符合设计和产品标准的要求。
凸窗凸出墙面部分应采取节能保温措施。
条文说明凸窗虽然美观，但是由于其设计的原因，在凸出位置不容易形成空气对流，尤其在严寒、寒冷地区，冬季气温较低，极易形成节露，导致墙体、门窗长毛，所以不宜采用凸窗。
夏热冬冷地区当采用凸窗时，其气密性和保温性能应符合设计和产品标准的要求。
凸窗凸出墙面部分应采取节能保温措施。
1.4 建筑外窗进入施工现场时，应按下列要求进行复验：1 严寒、寒冷地区应对气密性、传热系数和露点进行复验；2 夏热冬冷地区应对气密性、传热系数进行复验；3 夏热冬暖地区应对气密性、传热系数、玻璃透过率、可见光透射比进行复验。
条文说明为了保证进入工程用的门窗质量达到标准，保证门窗的性能，需要在建筑外窗进入施工现场时进行复验：由于在严寒、寒冷地区对门窗保温节能性能要求更高，门窗容易节露，所以需要对门窗的气密性、传热系数和露点进行复验；对于夏热冬冷地区应对气密性、传热系数进行复验；而夏热冬暖地区由于夏天阳光强烈，太阳辐射对建筑能耗的影响很，考虑到门窗的夏季隔热，所以在应对气密性、传热系数进行复检的基础上增加对玻璃透过率、可见光透射比的复验。
建筑节能工程居住建筑门窗、遮阳设计要求
建筑节能工程居住建筑门窗、遮阳设计要求）建筑外窗（包括阳台们上部透明部分）与天窗面积不宜过大。
不同地区不同朝向的窗墙比不应超过：a、严寒、寒冷地区：外窗北向0.30、东西向0.30、南向0.50。
b、夏热冬冷地区：外窗北向0.45、东西向（无外遮阳措施）0.30、东西向（有外遮阳且太阳辐射透过率20%）0.50、南向0.50。
c、夏热冬暖地区：外窗（包括阳台门上部透明部分）北向0.45、东西向0.30、南向0.50。
天窗面积不应大于屋顶总面积的4%，传热系数不应大于4.0W/(mK)，本身的遮阳系数不应大于0.5。
d、如窗墙面积比、天窗面积不满足要求时，则应进行围护结构的综合判断。
2）不同气候区、建筑外窗（包括阳台门上部透明部分）不同的窗墙面积比，对建筑外窗（包括阳台门上部透明部分）、天窗的传热系数与遮阳系数有着不同的要求，具体见本措施第6、7章。
3）夏热冬暖地区、夏热冬冷地区以及寒冷地区空调负荷大的建筑的外窗(包括阳台的透明部分)宜设置外部遮阳，遮阳的设置除能够有效地遮挡太阳辐射外，还应避免对窗口通风产生不利影响。
外部遮阳的遮阳系数见本措施第7章。
4）生活、工作的房间的通风开口有效面积不应小于该房间地板面积的1/20。
5）住宅卧室、起居室（厅）厨房的外窗窗地比不应小于1/7。
离地面高度0.50m的窗洞口面积不计入采光面积内。
窗洞口上沿距地面高度不宜低于2m。
6）住宅应能自然通风。
单朝向住宅应采取通风措施。
a、卧室、起居室（厅）、明卫生间的通风开口有效面积不应小于该房间地面面积的1/20。
b、厨房的通风开口有效面积不应小于该房间地板面积的1/10，并不小于0.60m。
c、严寒地区居住建筑的厨房、卫生间应设自然通风道或通风换气设施。
自然通风道的位置应设于窗户或进风口相对的一面。
7）夏热冬暖地区居住建外窗（包括阳台）的可开启面积不应小于外窗所在房间地面面积的8%或外窗面积的45%。
建筑节能规范(门窗) 2
门窗（节能）1 一般规定1.1 本章适用于建筑门窗节能工程，包括金属门窗、塑料门窗、木质门窗、各种复合门窗、特种门窗，以及门窗玻璃安装等节能工程的施工质量验收。
条文说明与室外空气接触的凸窗、天窗、倾斜窗以及不封闭阳台的门连窗，其保温隔热节能验收，均应按本规范对建筑外窗的规定验收。
1.2 严寒、寒冷地区的建筑外窗不应采用推拉窗。
其他地区设有空调的房间，其建筑外窗不宜采用推拉窗。
当必须采用时，其气密性和保温性能指标应在原要求基础上提高一级。
条文说明严寒、寒冷地区主要考虑建筑的冬季防寒保温，建筑门窗的开启方式对建筑的采暖能耗影响很大，在正常工艺制作条件下，由于平开窗开启扇位置采用了胶条密封，推拉窗采用毛条密封；平开窗开启缝长度比推拉窗小；平开窗开启扇在关闭状态密封胶条的压紧力比推拉窗密封毛条压紧力大。
平开窗推拉窗节能性能要好些。
所以在严寒、寒冷地区的建筑外窗不应采用推拉窗。
当必须采用时，其气密性和保温性能指标应在原要求基础上提高一级。
1.3 严寒、寒冷地区的建筑外窗不宜采用凸窗。
夏热冬冷地区当采用凸窗时，其气密性和保温性能应符合设计和产品标准的要求。
凸窗凸出墙面部分应采取节能保温措施。
条文说明凸窗虽然美观，但是由于其设计的原因，在凸出位置不容易形成空气对流，尤其在严寒、寒冷地区，冬季气温较低，极易形成节露，导致墙体、门窗长毛，所以不宜采用凸窗。
夏热冬冷地区当采用凸窗时，其气密性和保温性能应符合设计和产品标准的要求。
凸窗凸出墙面部分应采取节能保温措施。
1.4 建筑外窗进入施工现场时，应按下列要求进行复验：1 严寒、寒冷地区应对气密性、传热系数和露点进行复验；2 夏热冬冷地区应对气密性、传热系数进行复验；3 夏热冬暖地区应对气密性、传热系数、玻璃透过率、可见光透射比进行复验。
条文说明为了保证进入工程用的门窗质量达到标准，保证门窗的性能，需要在建筑外窗进入施工现场时进行复验：由于在严寒、寒冷地区对门窗保温节能性能要求更高，门窗容易节露，所以需要对门窗的气密性、传热系数和露点进行复验；对于夏热冬冷地区应对气密性、传热系数进行复验；而夏热冬暖地区由于夏天阳光强烈，太阳辐射对建筑能耗的影响很，考虑到门窗的夏季隔热，所以在应对气密性、传热系数进行复检的基础上增加对玻璃透过率、可见光透射比的复验。
房屋建筑构造课件第6章第5节遮阳与门窗的节能
5 遮阳与门窗的节能
（二）门窗节能的几项技术措施
影响门窗保温节能的因素主要是门窗框扇及玻璃。随着玻璃工业的发展，应用 于门窗上的玻璃在热工、光学性能上有了显著的改善，这与门窗框扇导热系数过大 而产生的热桥（冷桥）现象形成很大的反差，从而促进了门窗设计、制造厂家在型 材断面上的不断改进和提高。
5 遮阳与门窗的节能
小结
门窗的构造做法应确保门窗框与建筑主体间连接牢固、耐久、密封，且能够适应 门窗的变形，门窗框扇之间、门窗框扇的构件与玻璃之间应密封，以减少热损失，满 足建筑节能要求。门窗的选用必须注重建筑节能和环保，因为门窗的保温、隔热性能 的优劣直接影响到建筑耗能的大小。建筑节能与环保可以通过门窗材料选用和构造等 方面来实现，如选用导热系数小的门窗框扇材料、玻璃，选用能有效地控制太阳能辐 射和黑体辐射的玻璃，加设遮阳设施等。
5 遮阳与门窗的节能
２.玻璃的选用
在采用大面积玻璃门窗时，对门窗的节能性能应给予足够的重视。从节能的要 求考虑，门窗玻璃应能够控制太阳辐射和黑体辐射。太阳辐射分为紫外光、可见光 、近红外光，其能量主要集中在0.4～0.7μm的可见光和0.7～2.5μm的近红外光， 分别占总太阳辐射能量的43%和41%。太阳辐射一旦被物体吸收，就会改变辐射波 长，变成热辐射，所以进入室内的太阳辐射会提高室温。黑体辐射是指温度较高的 物体散发的热，如冬季暖气设备发出的热、温热的墙壁发出的热等。温度越高的物 体发出的热量越大，也就是黑体辐射强度越高。
5 遮阳与门窗的节能
由于隔热条的嵌入使型材形成多种断面形式，有良好的强度，另外隔热条中的 玻璃纤维排列有序，能够长时间承受高拉应力和高切应力，隔热条的线膨胀系数接 近铝，有良好的加工性能，同时内、外型材可以由不同颜色和表面处理方式的型材 所组成，增强了装饰效果，并且可抗多种酸、碱化学物质的腐蚀，还可在200℃的 高温环境接受表面处理。
建筑遮阳技术
1、建筑遮阳技术类型与特点：·技术概况：建筑遮阳是建筑节能的一项重要技术措施。
建筑遮阳能有效减少阳光的辐射，改善室内的光热环境质量，提高室内舒适度。
建筑遮阳主要有：外门窗遮阳、屋面遮阳、墙面遮阳、绿化遮阳等。
本指南主要针对目前在工程应用中比较成熟的外门窗遮阳的类型与相关技术内容进行介绍，供有关方面参考借鉴。
本部分主要内容包括：*门窗外遮阳技术要求1、建筑遮阳的一般要求建筑遮阳主要应用于建筑外围护结构中透明部分，对太阳光线有控制要求的部位，所以进行建筑遮阳设计、选用遮阳技术时，应与外门窗、遮阳设施等同时考虑，进行一体化设计，在技术与构造接口上要事先做好预留。
2、建筑遮阳的设计条件（1）当建筑有较高标准要求时，以下条件满足1-2项时应采取遮阳措施。
1）室内（外）气温达到或超过29℃。
2）太阳辐射强度>240kcal/㎡·h㎡·h)。
3）阳光照射室内深度>。
4）阳光照射室内时间超过1h。
*门窗外遮阳技术的类型与特点外门窗遮阳的基本形式按照构造做法主要分为外遮阳、内遮阳、中间遮阳、玻璃自遮阳四种形式，其主要特点如下表。
外门窗遮阳技术的特技术类型：安装部位优点缺点外遮阳设置在外门窗外侧将太阳辐射直接阻挡在室外，遮阳、节能效果好。
由于直接暴露在室外，对材料和构造的耐久性有较高的要求，操作维护不方便。
内遮阳设置在外门窗内侧将入射室内的直射光漫反射，降低了太阳光辐射强度，能够有效改善室内环境质量，避免眩光。
不直接暴露在室外，对材料及构造的耐久性要求较低，造价低，便于操作、维护。
只能遮挡部分太阳辐射，遮挡效果不直接，降低室内温度的效果与外遮阳相比较差。
中间遮阳设置在玻璃系统内部或两层门窗之间易于调节，不易被污染、损坏造价高、维护成本较高,遮阳效果不如外遮阳。
玻璃遮阳利用窗户玻璃自身的遮阳性能，阻断部分阳光进入室内构造简单，遮阳效果明显利用玻璃进行遮阳必须要关闭窗户，影响室内自然通风，滞留在室内的部分热量无法消散。

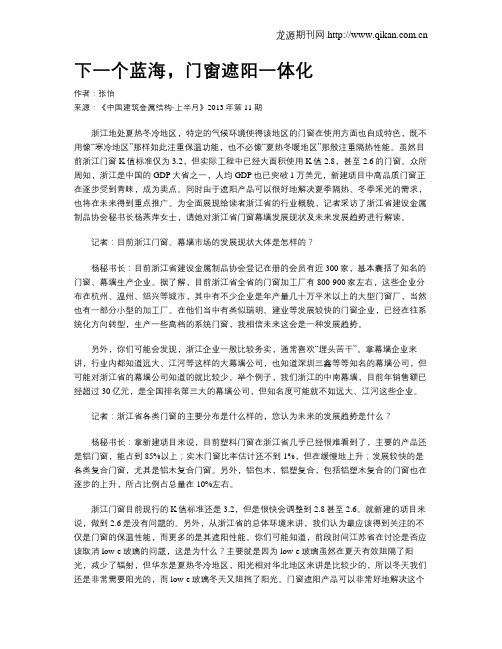

下一个蓝海,门窗遮阳一体化
下一个蓝海，门窗遮阳一体化作者：张怡来源：《中国建筑金属结构·上半月》2013年第11期浙江地处夏热冬冷地区，特定的气候环境使得该地区的门窗在使用方面也自成特色，既不用像“寒冷地区”那样如此注重保温功能，也不必像“夏热冬暖地区”那般注重隔热性能。
虽然目前浙江门窗K值标准仅为3.2，但实际工程中已经大面积使用K值2.8，甚至2.6的门窗。
众所周知，浙江是中国的GDP大省之一，人均GDP也已突破1万美元，新建项目中高品质门窗正在逐步受到青睐，成为卖点。
同时由于遮阳产品可以很好地解决夏季隔热、冬季采光的需求，也将在未来得到重点推广。
为全面展现给读者浙江省的行业概貌，记者采访了浙江省建设金属制品协会秘书长杨燕萍女士，请她对浙江省门窗幕墙发展现状及未来发展趋势进行解读。
记者：目前浙江门窗、幕墙市场的发展现状大体是怎样的？杨秘书长：目前浙江省建设金属制品协会登记在册的会员有近300家，基本囊括了知名的门窗、幕墙生产企业。
据了解，目前浙江省全省的门窗加工厂有800-900家左右，这些企业分布在杭州、温州、绍兴等城市，其中有不少企业是年产量几十万平米以上的大型门窗厂，当然也有一部分小型的加工厂。
在他们当中有类似瑞明、建业等发展较快的门窗企业，已经在往系统化方向转型，生产一些高档的系统门窗，我相信未来这会是一种发展趋势。
另外，你们可能会发现，浙江企业一般比较务实，通常喜欢“埋头苦干”。
拿幕墙企业来讲，行业内都知道远大、江河等这样的大幕墙公司，也知道深圳三鑫等等知名的幕墙公司，但可能对浙江省的幕墙公司知道的就比较少。
举个例子，我们浙江的中南幕墙，目前年销售额已经超过30亿元，是全国排名第三大的幕墙公司，但知名度可能就不如远大、江河这些企业。
记者：浙江省各类门窗的主要分布是什么样的，您认为未来的发展趋势是什么？杨秘书长：拿新建项目来说，目前塑料门窗在浙江省几乎已经很难看到了，主要的产品还是铝门窗，能占到85%以上；实木门窗比率估计还不到1%，但在缓慢地上升；发展较快的是各类复合门窗，尤其是铝木复合门窗。
第十章 门窗与遮阳构造(1)
从构造上讲， 一般平开窗的窗扇宽度为400~600mm， 高度为800~1500mm，腰头上的气窗高度为 300~600mm，固定窗和推拉窗尺寸可大些。
三、窗樘
（一）窗樘的安装 （二）窗樘与墙的关系 （三）窗樘与窗扇的关系 （四）窗樘的断面形状与尺寸
第十章 门窗与遮阳构造
概述 木窗构造 木门构造 金属和塑料门窗 遮阳
第一节 概述
门和窗是房屋建筑中的二个围护部件。门的主要功能 是供交通出入、分隔联系建筑空间，有时也兼起通风 和采光作用。窗的主要功能是采光、通风、观察和递 物。在不同使用条件要求下，门窗还应具有保温、隔 热、隔声、防水、防火、防尘及防盗等功能。
（三）窗樘与窗扇的关系
一般窗扇都用铰链、转轴或滑轨固定在窗樘上， 窗扇与窗樘之间既要开启方便，又要关闭紧密。 通常在窗樘上做铲口，深约10~12mm，也有钉 小木条形成铲口以减少对窗樘木料的削弱(图 10—9a、b)。为了提高防风雨能力，可适当提 高铲口深度(约15mm)或在铲口处钉镶密封条 (图10—9e)；或在窗樘留槽，形成空腔的回风 槽，对减弱风压、防止毛细流动、流走雨水及 沉落风砂均有一定的效果(图10—9c、d)。
为镶嵌玻璃，在冒头、边挺和窗棂上，做8~12mm宽的 铲口，铲口深度视玻璃厚度而定，一般为12~15mm不超 过窗扇厚度的1／3，铲口多设在窗扇外侧，以利防水、 抗风和美观。为减少木料的挡光和美观要求，尚可做线 脚(图10—14)。
2．玻璃的选择与镶装
玻璃厚薄的选用，与窗扇分格的大小有关，窗 的分格大小与使用要求有关，一般常用窗玻璃 的厚度为3mm。如考虑较大面积可采用5或 6mm厚的玻璃，为了隔声保温等需要可采用双 层中空玻璃。需遮挡或模糊视线的，可选用磨 砂玻璃或压花玻璃；为了安全还可采用夹丝玻 璃、钢化玻璃以及有机玻璃等；为了防晒可采 用有色、吸热和涂层、变色等种类的玻璃。窗 上的玻璃一般多用油灰(桐油石灰)镶嵌成斜角 形(图10—13)。必要时也可采用小木条镶钉。
门窗与遮阳构造
房屋建筑学
第十二章<<第一节
窗樘在墙中位置：内平、居中、外平
房屋建筑学
第十二章<<第一节
（三）窗樘与都用铰链、转轴或滑轨固定在窗樘上。 •通常在窗樘上做铲口，深约10~12毫米，也有钉小木条形成铲口。 •为提高防风雨能力，可适当提高铲口深度（约15毫米）或钉密封 条，或在窗樘留槽，形成空腔的回风槽。
2．玻璃的选择与镶装 常用厚度为3毫米，较大面积可采用5或6毫米。 为了隔声保温等需要可采用双层中空玻璃；需遮挡或模糊视 线可选用磨砂玻璃或压花玻璃；为了安全可采用夹丝玻璃、 钢化玻璃以及有机玻璃等；为了防晒可采用有色、吸热和涂 层、变色等种类的玻璃。 镶装多用油灰或小木条。 3．平开窗用五金 一般可分为启闭时转动、启闭时定位以及推拉执手三类。
又称门框，一般由两根边梃和上槛组成，有腰窗的门还有中横 档，多扇门还有中竖梃，外门及特种需要的门有些还有下槛。
第十二章<<第二节
房屋建筑学
（二）门扇 １．镶板门、玻璃门、纱门、百页门： 主要骨架由上下冒头和两根边梃组成框子，有时中间还有一条 或几条横冒头或一条竖向中梃，在其中镶装门心板、纱或百页 板。 •门心板可用10~15厚木板拼装成整块，镶入边框。现在门心板 多已用多层胶合板，硬质纤维板或其他塑料板等所代替。 •门扇边框的厚度一般为40~45毫米，纱门30~35毫米，上冒头 和两旁边梃的宽度75~120毫米，下冒头习惯常比上冒头加大 50~120毫米。 ２．夹板门： 中间为轻型骨架双面贴薄板的门。用料省，自重轻，外型简洁， 广泛适用于房屋的内门。 •骨架一般用厚32~35毫米，宽34~60毫米的木料做框子，内为 格形纵横肋条，厚为10~25毫米，肋距200~400毫米。 •面板一般为胶合板，硬质纤维板或塑料板，用胶结材料双面胶 结。
浅谈高性能门窗系统研发关键技术
浅谈高性能门窗系统研发关键技术摘要：可持续发展是当今社会的一项重要发展战略，可持续发展设计在建筑工程中的重要体现之一是可持续设计的最终目标之一，就是要更好地利用资源建设，不断减少对环境的影响。
窗户的选择和设计对实现建筑节能和环境保护的目标起着重要作用。
关键词：高性能门窗；关键技术；分析引言从系统工程的角度，阐述了门窗系统隔热技术的进展和取得的成果，如遮阳设施、框架和风机结构、玻璃系统、密封系统、隔热条长度和框窗面积比等。
分析了影响密封节能效果的薄弱环节，提出了推拉窗研究提高密封节能的关键内容。
1高性能建筑用窗的重要性窗户在建筑学上是指墙或屋顶上建造的洞口，它的主要作用是用来让光线或者空气进入到室内，调节室内的亮度和环境，同时还能够起到有效的隔音效果。
高性能建筑用窗是基于可持续设计而存在的，它的具体应用对于实现建筑节能和环保的目标及对居住者的舒适性、满意度和工作效率方面扮演着重要的角色。
2高性能建筑用窗应用现状和发展前景高性能建筑因其具有绝对的生态优势，在当今社会发展迅速，这一优势在可持续发展战略的实施中起着重要作用。
高性能建筑可以清洁，可以有效地降低能源消耗，绿色建材的使用可以有效地减少污染，而高性能建筑的生命周期成本最小化，而且还节省能源。
在高性能建筑中，高性能窗口是最重要的形式之一。
高性能建筑窗户的应用越来越普遍，在未来的发展中将占据更重要的地位，从而实现社会经济的可持续发展。
3高性能门窗系统研发关键技术3.1建筑节能重在外窗建筑节能已成为建筑发展目标的主要方向，建筑外窗的节能更是其中的主要环节。
外窗系统能量损耗占建筑能耗近50%，因此提高建筑外窗的节能能力具有重大的经济效益和社会效益。
江苏省已提出了建筑绿色设计技术规程，明确从设计环节重视建筑节能要求。
江苏省住建厅2014年发布了重要技术标准DGJ32/J157—2013《居住建筑标准化外窗系统应用技术规范》。
在建筑外围护结构中，窗户历来是保温隔热的薄弱环节。
门窗构造
建筑构造第八讲9 门窗构造章节组成：9.1 窗9.2 门9.3 其它门窗9.4 玻璃幕墙9.5 遮阳设施主要知识点：门窗作用、门窗类型、门窗尺度、平开门窗构造、铝合金门窗、塑钢门窗、彩钢板门窗、特种门窗、玻璃幕墙、遮阳措施9.1 窗9.1.1窗的作用和分类9.1.1.1 窗的作用采光和通风，同时有眺望观景、分隔室内外空间和围护作用。
兼有美观作用。
9.1.1.2 窗的分类1、按开启方式分类：固定窗、平开窗、悬窗、立转窗、推拉窗等。
2、按框料分类：木窗、彩板钢窗、铝合金窗和塑料窗，以及塑钢窗、铝塑窗等复合材料的窗。
3、按层数分类：单层窗和多层窗。
4、按镶嵌材料分类：玻璃窗、百叶窗和纱窗等。
9.1.2 窗的组成和尺度组成：主要由窗框、窗扇、五金零件和附件等四部分组成。
图9-2为平开木窗的组成示意。
尺度：既要满足采光、通风与日照的需要，又图9-2 窗的组成要符合建筑立面设计及建筑模数协调的要求。
我国大部分地区标准窗的尺寸均采用3M的扩大模数。
9.1.3 平开木窗的构造9.1.3.1 窗框组成：由边框、上、下框（中竖框、中横框）组成。
在构造上应有裁口及背槽处理，裁口亦有单裁口和双裁口之分。
1、窗框断面窗框断面尺寸应考虑接榫牢固，常见窗框的断面形式及尺寸见图9-3。
图9-3 窗框断面形式及尺寸(单位：mm)2、窗框安装塞口法：在墙砌好后再安装窗框，采用塞口时洞口的高、宽尺寸应比窗框尺寸大10～30mm。
立口法：在砌墙前即用支撑先立窗框然后砌墙，框与墙的结合紧密，但是立樘与砌墙工序交叉，施工不便。
（1）窗框在墙中的位置：内平(窗框与墙内表面相平)、外平、居中三种情况(图9-4)。
图9-4 窗框在墙中的位置及防水处理（2）窗框与窗扇的防水措施：在内开窗的下口和外开窗的中横框处，都是防水的薄弱环节，仅设裁口条还不能防水，一般需做披水条和滴水槽，以防雨水内渗；在近窗台处做积水槽和泄水孔，以利于渗入之雨水排出窗外。
9.1.3.2 窗扇常见的木窗扇有玻璃扇和纱窗扇。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 12. 1门窗的分类与尺度 2 12. 2木门窗构造 3 12. 3金属与塑钢门窗 4 12. 4门窗的安装 5 12.5遮阳设施
返回
ห้องสมุดไป่ตู้
12. 1门窗的分类与尺度
门和窗是建筑的主要构造组成部分，也是主要围护结构之一，但其不具 备结构方面的功能。门在建筑中的主要作用是交通联系、紧急疏散，并 兼有采光、通风的功能;窗在建筑中的主要作用是采光、通风、接受日照 和供人眺望。
(3)五金件。五金件主要有铰链、风钩、插销、拉手、导轨、转轴和滑轮 等。
(4)附件。窗的附件主要包括贴脸板、压缝条、窗台板及窗帘盒等，当建 筑的室内装修标准较高时，窗洞口周围可增设这些附件。
①贴脸板:同门。 ②压缝条:在两扇窗接缝处，为防止渗透风雨，除做高低缝盖口外，常在
一面或两面加钉压缝条。
根据轨道的位置，推拉门可分为上挂式和下滑式。推拉门占用面积小、 受力合理、不易变形，但构造复杂(图12-3)。
④拆叠门。由多扇门拼合而成，开启后门扇可拆叠在一起推移到洞口的 一侧或两侧，占用空间少。简单的拆叠门，可以只在侧边安装铰链。复 杂的还要在门的上边或下边装导轨及转动五金配件。
⑤转门。由两个固定的弧形门套和垂直旋转的门扇构成。门扇可分为三 扇或四扇，绕竖轴旋转。转门对隔绝室外气流有一定作用，可作为寒冷 地区公共建筑的外门，但不能作为疏散门。当转门设置在疏散门口时， 需在两旁另设疏散用门。
2.铝合金门窗 (1)铝合金门窗的特点。 ①质量轻。 ②性能好
上一页 下一页 返回
12. 3金属与塑钢门窗
③耐腐蚀、坚固耐用。 ④色泽美观。 (2)铝合金门窗的设计要求。 ①应根据使用和安全要求确定铝合金门窗的风压强度性能、雨水渗透性
能、空气渗透性能综合指标。 ②组合门窗设计宜采用定型产品门窗作为组合单元。非定型产品的设计
12. 2木门窗构造
(3)拼板门。拼板门的构造与镶板门相同，门扇由骨架和拼板组成，因其 自重较大，但坚固耐久，多用于库房、车间的外门，如图12-10所示。
有骨架的拼板门称为拼板门，而无骨架的拼板门称为实拼门;有骨架的拼 板门又分为单面直拼门、单面横拼门和双面保温拼板门三种。
(4)玻璃门。玻璃门的门扇构造与镶板门基本相同，只是门芯板用玻璃 代替，如图12-11所示，用于要求采光与透明的出入口处。
上一页 下一页 返回
12. 1门窗的分类与尺度
另外，还有上翻门、升降门、卷帘门等形式，一般用于门洞口较大、有 特殊要求的房间。
(2)按门在建筑物中所处的位置分类。门有内门和外门之分。内门位于内 墙上，应满足分隔要求，如隔声、隔视线等;外门位于外墙上，应满足围 护要求，如保温、隔声、防雨、防风沙、耐腐蚀等。
成骨架，然后骨架内镶装门芯板或玻璃而构成。 (2)夹板门。用断面较小的方木做成骨架，两边粘贴面板而成。骨架一般
由边框与中间的肋条构成。骨架要求满足一定的刚度和强度，间距要满 足一定的规范要求，在门锁处需另加上木方满足其强度要求。门扇面板 多采用人工板材，如胶合板、塑料板和硬质纤维板等。
上一页 下一页 返回
上一页
返回
12. 3金属与塑钢门窗
12. 3. 1金属门窗
建筑工程中常用的金属门窗有钢门窗和铝合金门窗两种。 1.钢门窗 钢门窗与木门窗相比具有强度高、刚度大，耐久、耐火性能好，外形美
观以及便于工厂化生产等特点。另外，钢门窗的透光系数较大，与同样 大小洞口的木门窗相比，其透光面积增加15%左右，但钢窗易受酸碱和 有害气体的腐蚀，其加工精度和观感稍差，目前较少在民用建筑中使用。 我国钢门窗的生产已具备标准化、工厂化和商品化的特点，各地均 有钢门窗的标准图供选用。 钢窗的料型有实腹式(图12-12)和空腹式两大类型。
⑤玻璃钢窗。玻璃钢窗是由玻璃钢型材装配而成，具有耐腐蚀性强、外 形美观等优点，通常用于化学工业建筑。
(3)按镶嵌材料分类。按窗扇所镶嵌的材料不同，窗可分为玻璃窗、百叶 窗和纱窗等。
上一页 下一页 返回
12. 1门窗的分类与尺度
(4)按窗的层数分类。按窗的层数分类，窗可分为单层窗和双层窗两种。 其中，单层窗构造简单、造价低，多用于一般建筑中;而双层窗的保温、 隔声、防尘效果好，多用于对窗有较高功能要求的建筑中。双层窗扇和 双层中空玻璃窗的保温、隔声性能优良，是节能窗的理想类型。
上一页 下一页 返回
12. 1门窗的分类与尺度
③悬窗。根据铰链和转轴位置的不同，悬窗可分为上悬窗、中悬窗和下 悬窗。上悬窗一般向外开，防雨好，多作为外门和窗上的亮子;下悬窗一 般向内开，通风较好，不防雨，不能用做外窗，一般用于内门上的亮子; 中悬窗是在窗扇两边中部装水平转轴，窗扇绕水平轴旋转，对挡雨、通 风有利，并且开启易于机械化，故常用做大空间建筑的高侧窗。
水平推拉窗需要在窗扇上下设轨槽，垂直推拉窗要有滑轮及平衡措施。 推拉窗开启时不占据室内外空间，窗扇和玻璃尺寸可以较大，但它不能 全洞口开启，通风面积受限，使得通风效果受到影响。
⑥百叶窗。窗扇一般用塑料、金属或木材等制成小板材，与两侧框料相 连接，有固定式和活动式两种。百叶窗的采光效率低，主要作用为遮阳、 防雨及通风。
(3)按门所用材料分类。门可分为木门、钢门、铝合金门、塑料门及塑钢 门等。另外，还有一种全玻璃门，主要用于标准较高的公共建筑出入口， 它具有简洁、美观、视线无阻挡及构造简单等特点(图12-4) 。
(4)按门的使用功能分类。门还可分为一般门和特殊门两种。
上一页 下一页 返回
12. 1门窗的分类与尺度
2.窗的尺度 窗的尺度应根据采光、通风与日照的需要来确定且兼顾建筑立面设计的
要求，并要符合现行《建筑模数协调统一标准》(GBJ 2 -1986)的规定。 为使窗坚固耐久，一般平开窗的窗扇高度为800~1 200 mm，宽度不宜
大于500 mm。
上一页
返回
12. 2木门窗构造
12. 2.1门窗的组成
12. 1门窗的分类与尺度
②钢窗。钢窗具有强度高、坚固耐久、不易变形、便于拼接组合等优点。 但密闭性差、保温性差、易生锈，目前民用建筑已不再使用。
③铝合金窗。铝合金窗具有轻质、高强度、造型美观、坚固耐久、开启 方便、密闭性好等优点，但造价较高，广泛应用于民用建筑中。
④塑钢窗。塑钢窗具有保温、隔热、隔声、密闭性好、开启方便、装饰 性好等优点，但造价较高，广泛应用于民用建筑中。
上一页 下一页 返回
12. 2木门窗构造
③窗台板:在窗的下框内侧设窗台板。当采用木板作为窗台板时，其两 端挑出墙面30~40 mm，板厚30 mm;当窗框位于墙中时，窗台板也可以 用预制水磨石板、大理石板或钢筋混凝土板。
④窗帘盒:在窗的内侧悬挂窗帘时，为遮盖窗帘杆和窗帘上部的栓环而设 置窗帘盒。窗帘盒三面采用25 mmX(100~150)mm的木板镶成，窗帘杆 一般为开启灵活的金属导轨，采用角钢或钢板支撑与墙体连接。现在用 得最多的是铝合金或塑钢窗帘盒，美观牢固、构造简单。
下一页 返回
12. 3金属与塑钢门窗
钢窗一般采用塞口法安装，窗框与洞口四周通过预埋铁件用螺栓牢固连 接。
钢窗玻璃的安装方法与木窗不同，一般先用油灰打底，然后用弹簧夹子 或钢皮夹子将玻璃嵌固在钢窗上，再用油灰封闭。
钢门的安装方法采用塞口法，门框与洞口四周通过预埋铁件用螺钉牢固 连接。钢门的构造可参照钢窗的构造做法。
下一页 返回
12. 2木门窗构造
①贴脸板:在门的使用过程中，由于门在开关过程中会产生撞击与振动， 门洞口墙体与门框之间缝隙填塞的砂浆会脱落而影响美观，将用料20 mm X 45 mm的木板条内侧开槽，可刨成各种断面的线脚以掩盖缝隙， 即为贴脸板，如图12-7所示。
②筒子板:室内装修标准较高时，往往在门洞口的上侧和两侧墙面均用木 板镶嵌墙体，即为筒子板。如图12-7所示。
2.窗的组成 窗一般由窗框、窗扇、五金件及附件组成，如图12-8所示。 (1)窗框。窗框又称窗橙，是窗与墙体的连接部分，由上框、中框、边
框、中横框和中竖框组成。在有亮子窗或横向窗扇数较多时，应设置中 横框和中竖框。
上一页 下一页 返回
12. 2木门窗构造
(2)窗扇。窗扇是窗的主体部分，分为活动扇和固定扇两种，一般由上冒 头、下冒头、边挺等组成骨架，中间固定玻璃、窗纱或百叶等，如图 12-8所示。
上一页 下一页 返回
12. 1门窗的分类与尺度
12. 1. 2窗的分类与尺度
1.窗的分类 (1)按窗的开启方式分类(图12-6) 。 ①平开窗。平开窗是将玻璃安装在窗扇上，再由铰链连接安装在窗扇一
侧与窗框相连，向外或向内水平开启。有单扇、双扇、多扇及向外开与 向内开之分。平开窗构造简单、开启灵活、制作维修方便，是民用建筑 中使用最广泛的窗。 ②固定窗。固定窗是将玻璃直接镶嵌在窗框上，不能开启。一般用于只 要求有采光、眺望功能的窗，如走道的采光窗和一般窗的固定部分。固 定窗构造简单，密闭性好。
(2)按窗框的材料分类。按窗所用的材料不同，窗可分为木窗、钢窗、铝 合金窗和塑料窗等单一材料的窗以及塑钢窗、玻璃钢窗等复合材料的窗。
①木窗。木窗多采用不易变形的松木、杉木制作而成，具有制作简单， 密封性能、保温性能好等优点，但防火性差、耐久性差，为了节约木材， 外窗一般不应采用木窗。
上一页 下一页 返回
在设计门窗时，必须根据有关规范和建设的使用要求来决定其形式及尺 度。
12.1.1门的分类与尺度
1.门的分类 (1)按门的开启方式分类。门按开启的方式不同，可分为平开门、弹簧门、
推拉门、折叠门、转门等，如图12-1所示。
下一页 返回
12. 1门窗的分类与尺度
①平开门。平开门是水平开启的门，门的铰链装于门扇的一侧与门框相 连，使门扇围绕铰链轴转动。平开门分单扇、双扇和内开、外开等形式。 平开门构造简单、开启灵活、加工制作简便、易于维修，是建筑中最常 见，使用最广泛的门(图12-2) 。
