九年级物理第十六章电压 电阻复习课教案

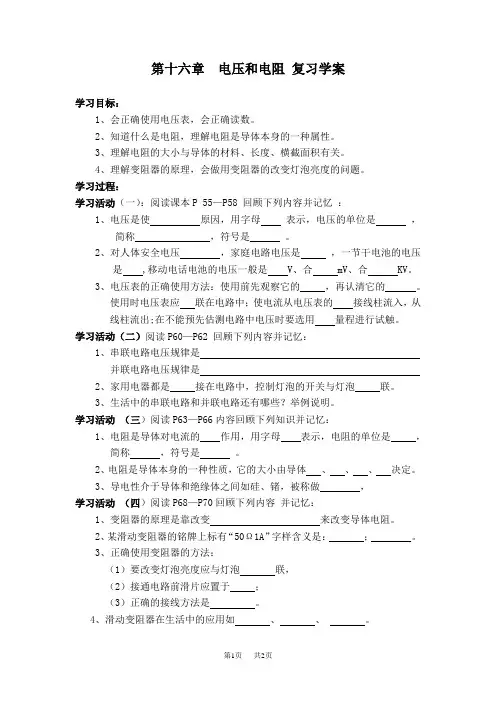

初中九年级物理：第十六章电压和电阻复习学案
第十六章电压和电阻复习学案学习目标：1、会正确使用电压表，会正确读数。
2、知道什么是电阻，理解电阻是导体本身的一种属性。
3、理解电阻的大小与导体的材料、长度、横截面积有关。
4、理解变阻器的原理，会做用变阻器的改变灯泡亮度的问题。
学习过程：学习活动（一）：阅读课本P 55—P58 回顾下列内容并记忆：1、电压是使原因，用字母表示，电压的单位是，简称，符号是。
2、对人体安全电压，家庭电路电压是，一节干电池的电压是 ,移动电话电池的电压一般是 V、合 mV、合 KV。
3、电压表的正确使用方法：使用前先观察它的，再认清它的。
使用时电压表应联在电路中；使电流从电压表的接线柱流入，从线柱流出;在不能预先估测电路中电压时要选用量程进行试触。
学习活动（二）阅读P60—P62 回顾下列内容并记忆：1、串联电路电压规律是并联电路电压规律是2、家用电器都是接在电路中，控制灯泡的开关与灯泡联。
3、生活中的串联电路和并联电路还有哪些？举例说明。
学习活动（三）阅读P63—P66内容回顾下列知识并记忆：1、电阻是导体对电流的作用，用字母表示，电阻的单位是，简称，符号是。
2、电阻是导体本身的一种性质，它的大小由导体、、、决定。
3、导电性介于导体和绝缘体之间如硅、锗，被称做，学习活动（四）阅读P68—P70回顾下列内容并记忆：1、变阻器的原理是靠改变来改变导体电阻。
2、某滑动变阻器的铭牌上标有“50Ω1A”字样含义是：；。
3、正确使用变阻器的方法：（1）要改变灯泡亮度应与灯泡联，（2）接通电路前滑片应置于；（3）正确的接线方法是。
4、滑动变阻器在生活中的应用如、、。
当堂练习1.如图所示电路，电源电压为3V.当开关S 闭合时，却只有一只灯泡发光，且电压表示数为3V.由这—现象可以判断电路的故障是()A.灯L l 短路B.灯L 2短路C.灯L l 开路D.灯L 2开路2、．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）A ．灯泡L 1变亮、L 2亮度不变B ．灯泡L 1变亮、L 2变暗C ．灯泡L 1亮度不变、L 2变亮D ．灯泡L 1变暗、L 2变亮3、如图所示是一种自动测定邮箱内油量多少的装置，R 1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

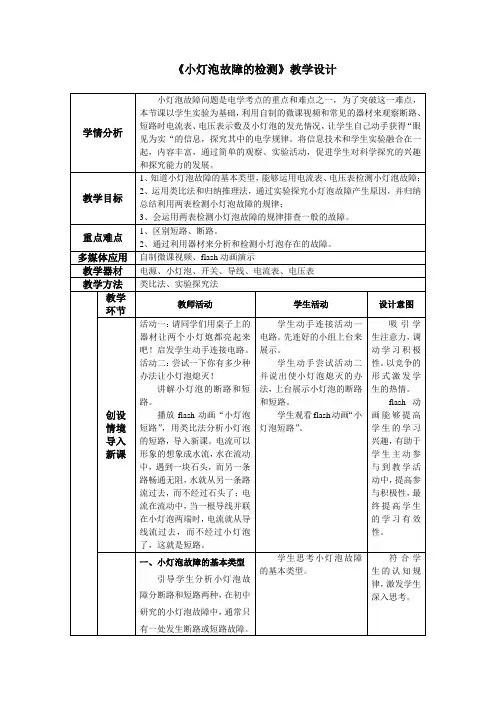

新人教版九年级物理下册《十六章 电压 电阻 本章复习课》教案_7
学生设计活动三电路图，规范画出电路图。根据电路图动手连接电路，用桌子上的器材来检测。小组合作探究实验。实验完毕，分别说出四种检测方法。交流实验成果。
学生观看微课视频“串联电路小灯泡断路的检测”。
学生设计活动四电路图，规范画出电路图。根据电路图动手连接电路，用桌子上的器材来检测。小组合作探究实验。实验完毕，分别说出两种检测方法。交流实验成果。
学生动手尝试活动二并说出使小灯泡熄灭的办法，上台展示小灯泡的断路和短路。
学生观看flash动画“小灯泡短路”。
吸引学生注意力，调动学习积极性。以竞争的形式激发学生的热情。
flash动画能够提高学生的学习兴趣，有助于学生主动参与到教学活动中，提高参与积极性，最终提高学生的学习有效性。
讲
授
新
知
一、小灯泡故障的基本类型
引导学生分析小灯泡故障分断路和短路两种，在初中研究的小灯泡故障中，通常只有一处发生断路或短路故障。
学生思考小灯泡故障的基本类型。
符合学生的认知规律，激发学生深入思考。
二、探究小灯泡故障检测的规律
下面我们来探究小灯泡故障检测的规律。在实验过程中，要注意电流表、电压表的正确使用方法。
请同学们连接串联电路，断开开关，取下一个小灯泡，换用一个坏灯泡。
（1）电压表并接法
（2）灯泡并接法
播放“串联电路小灯泡短路的检测”微课视频。
3.并联电路断路故障
并联电路断路时电压表有示数，总电流变小，无故障支路电流不变，有故障支路电流为零。
4.并联电路短路故障
并联电路短路会造成电源短路，烧毁电源和导线，甚至引起火灾！电源短路是不允许的，不能把电池的两端用导线直接连在一起。
课堂
小结

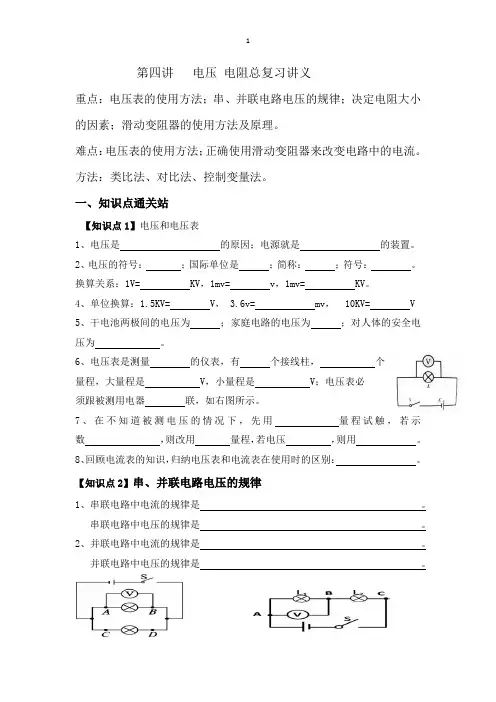

最新人教版九年级物理第十六章电压电阻总复习讲义
第四讲电压电阻总复习讲义重点：电压表的使用方法；串、并联电路电压的规律；决定电阻大小的因素；滑动变阻器的使用方法及原理。
难点：电压表的使用方法；正确使用滑动变阻器来改变电路中的电流。
方法：类比法、对比法、控制变量法。
一、知识点通关站【知识点1】电压和电压表1、电压是的原因；电源就是的装置。
2、电压的符号：；国际单位是；简称：；符号：。
换算关系：1V= KV，1mv= v，1mv= KV。
4、单位换算：1.5KV= V， 3.6v= mv， 10KV= V5、干电池两极间的电压为；家庭电路的电压为；对人体的安全电压为。
6、电压表是测量的仪表，有个接线柱，个量程，大量程是 V，小量程是 V；电压表必须跟被测用电器联，如右图所示。
7、在不知道被测电压的情况下，先用量程试触，若示数，则改用量程，若电压，则用。
8、回顾电流表的知识，归纳电压表和电流表在使用时的区别：。
【知识点2】串、并联电路电压的规律1、串联电路中电流的规律是。
串联电路中电压的规律是。
2、并联电路中电流的规律是。
并联电路中电压的规律是。
【知识点3】电阻1、电阻是表示的物理量；用字母表示。
2、在国际单位制里，电阻的国际单位是，简称，符号是。
比较大的单位还有，，符号分别为，在电路图中的元件符号是。
单位换算：1KΩ= Ω；1MΩ= KΩ= Ω。
3、影响电阻大小的因素有。
【知识点4】变阻器1、滑动变阻器的工作原理是，在电路中的符号是。
2、滑动变阻器的接线柱必须接入电路，才能控制电路中的电流。
3、通过实验探究，回答下列问题：a.要控制电路中电流的大小，应将滑动变阻器的接线柱的接入电路。
b.滑动变阻器两个接线柱之间的电阻相当于一个较大的定值电阻。
c.滑动变阻器两个接线柱之间的电阻很小，几乎为零,相当于一根导线。
d. 如下图所示的电路中，M、N是两个接线柱，准备连接滑动变阻器，（1）当A 接M，D接N时，滑片向右移，电流表示数将。
（2）当A接M，C 接N时，滑片向左移，电流表示数将。
第十六章电压电阻复习课件
图甲所示的电路图。
(1)小明根据电路图连接的实
物图如图乙所示，检查时发
现连接存在错误，只需改动
×
其中一根导线的连接，请在
连接错误的导线上画“×”，
并用笔画线代替导线画出正确的连线。
2022年
2022年
前往针对训练
返回知19识结构图
(2) 小明连接实物电路时，当连接完最后一根导线时，两只灯泡突 然发光，原因是小明在连接电路时没有_断___开__开__关____。 (3)排除问题后，当测出L1两端的电压后，小明断开开关，准备拆 下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需 将与A点相连的导线改接到C点即可。小聪的办法是否正确？请说 明理由。答：_不__正__确__，___直__接__将__与___A_点__相___连__的__导__线___改__接__在__C__点__，__会____ _使__电__压___表__正__负__接___线__柱__接__反____。
2022年
2022年
返回知24识结构图
3.控制变量法及其应用 a.探究导体电阻与材料的关系：选取___长__度___和___横___截__面__积___均相同 的不同_材___料__制成的导体。 b. 探究导体电阻与长度的关系：选取相同__材__料___制成的__横___截__面__积___ 相同、__长___度___不同的导体。 c. 探究导体电阻与导体横截面积的关系：选取同种__材__料____制成的 __长__度___相同、 横截面积_横___截__面__积___不同的导体。
①分析第1、3两组数据，可以得出的结论是 _串___联__电__路__中___的__总__电__压___等__于__各__元___件__两__端__电__压___之__和________________。 ②分析第2组数据，小明得出“串联电路各支路两端电压相等”的结 论，请你对这一结论的合理性做出简要的分析： _只___利__用__一__次___数__据__得__出___结__论__，__实___验__结__论__不__具___有__普__遍__性___，__所__以__不___合__理__。

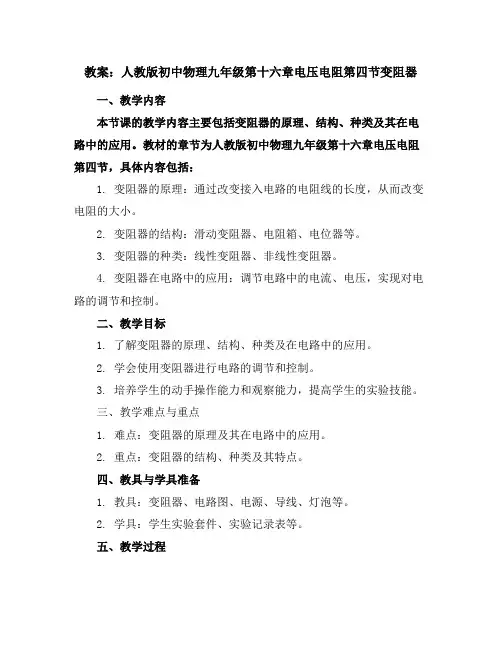

人教版初中物理九年级第十六章电压电阻第四节变阻器教案
教案：人教版初中物理九年级第十六章电压电阻第四节变阻器一、教学内容本节课的教学内容主要包括变阻器的原理、结构、种类及其在电路中的应用。
教材的章节为人教版初中物理九年级第十六章电压电阻第四节，具体内容包括：1. 变阻器的原理：通过改变接入电路的电阻线的长度，从而改变电阻的大小。
2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。
3. 变阻器的种类：线性变阻器、非线性变阻器。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。
二、教学目标1. 了解变阻器的原理、结构、种类及在电路中的应用。
2. 学会使用变阻器进行电路的调节和控制。
3. 培养学生的动手操作能力和观察能力，提高学生的实验技能。
三、教学难点与重点1. 难点：变阻器的原理及其在电路中的应用。
2. 重点：变阻器的结构、种类及其特点。
四、教具与学具准备1. 教具：变阻器、电路图、电源、导线、灯泡等。
2. 学具：学生实验套件、实验记录表等。
五、教学过程1. 实践情景引入：展示一个使用变阻器的电路，让学生观察并描述其作用。
2. 讲解变阻器的原理：通过PPT或黑板，讲解变阻器的工作原理。
3. 展示变阻器的结构：展示不同种类的变阻器，让学生了解其结构特点。
4. 实验操作：引导学生进行实验，使用变阻器调节电路中的电流、电压，观察实验现象。
6. 练习与巩固：布置随堂练习题，让学生巩固所学知识。
六、板书设计1. 变阻器的原理：改变电阻线的长度，改变电阻的大小。
2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。
3. 变阻器的种类：线性变阻器、非线性变阻器。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。
七、作业设计1. 请描述变阻器的工作原理。
2. 请列举两种常见的变阻器，并说明其特点。
3. 请画出一个使用变阻器的电路图，并说明其作用。
答案：1. 变阻器的工作原理是通过改变电阻线的长度，从而改变电阻的大小。
2. 常见的变阻器有滑动变阻器和电阻箱。

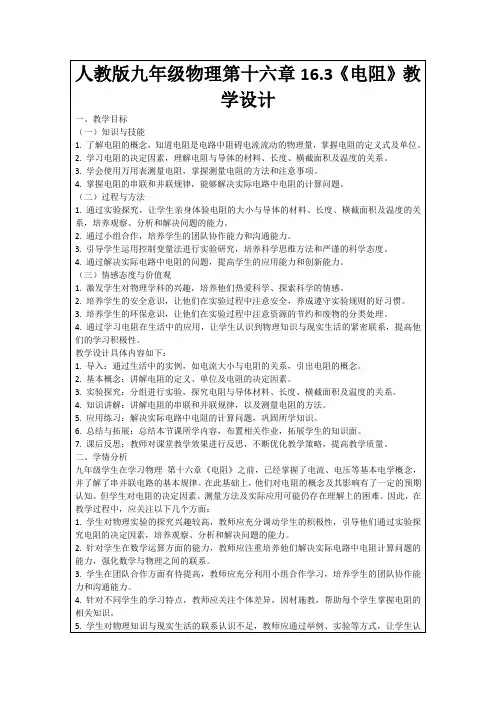

人教版九年级物理第十六章16.3《电阻》教学设计
2.针对学生在数学运算方面的能力，教师应注重培养他们解决实际电路中电阻计算问题的能力，强化数学与物理之间的联系。
3.学生在团队合作方面有待提高，教师应充分利用小组合作学习，培养学生的团队协作能力和沟通能力。
7.利用多媒体辅助教学，丰富教学手段。通过动画、视频等形式，直观地展示电阻的串并联规律，帮助学生更好地理解相关知识。
8.课后及时巩固，提高学生的学习效果。布置适量的课后作业，让学生在实践中巩固所学知识，提高应用能力。
9.定期进行教学反思，优化教学策略。教师应不断总结教学经验，针对学生的反馈，调整教学方法和策略，以提高教学质量。
-习题四：计算串联和并联电路的总电阻，并与实验结果进行对比。
2.结合生活实例，让学生观察家中电器或电路中的电阻，并描述其作用和影响。通过实际观察，使学生更好地理解电阻在生活中的应用。
3.小组合作，设计一个简单的电路，包括电阻、电流表、电压表等元件。要求学生通过实际操作，验证串联和并联电路的规律，并提交实验报告。
1.学生分组讨论电阻的决定因素，总结实验现象，归纳影响电阻大小的规律。
2.学生分组讨论串联和并联电路中电阻的计算方法，尝试解决实际电路中电阻的问题。
3.教师巡回指导，给予提示和建议，帮助学生解决问题。
（四）课堂练习
1.教师设计具有针对性的练习题，让学生独立完成，巩固所学知识。
2.练习题包括：电阻的定义、单位、决定因素；串联和并联电路中电阻的计算；实际电路中电阻的测量等。
（二）过程与方法
1.通过实验探究，让学生亲身体验电阻的大小与导体的材料、长度、横截面积及温度的关系，培养观察、分析和解决问题的能力。
人教版2020年物理九年级上册《第十六章 电压 电阻》复习教案
《第十六章电压电阻》复习教案教学目标1．学会正确使用电压表测电压，能准确读出电压表的示数。
2．熟练掌握并会运用串、并联电路的电压规律。
3．理解电阻是导体本身的一种性质。
知道影响电阻大小的因素。
4．知道变阻器的原理、作用以及如何正确使用变阻器。
会分析常见的电路故障。
教学重点进一步熟悉电压和电阻，学会用电压和电阻解决问题。
教学难点系统掌握全章知识，形成知识结构。
课时安排1课时课前准备课件教学过程一、导入新课对照学习目标，本章你还有哪些地方需要加强？这节课，我们就一起来研究复习《第十六章电压电阻》的相关知识。
（板书课题）二、自研互学基础知识1．下列电表示数为1.4 V的是( D )2．如图，当开关闭合后，两电压表的指针均指在如图位置，则L1和L2两端的电压分别为( C )A．1.2 V 6 V B．4.8 V 1.2 VC．1.2 V 4.8 V D．6 V 1.2 V3．如图所示，灯泡L1比L2亮，电压表V2的示数为6 V，则下列说法正确的是( D )A．V1示数小于6 V B．V1示数大于6 VC．V示数大于6 V D．V示数等于6 V4．关于导体的电阻，下列说法正确的是( D )A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻与电流、电压大小无关5.一段导体两端的电压为5 V时，导体电阻为12 Ω，当它两端的电压增大到10 V 时，导体的电阻为__12__Ω；当导体两端的电压为0 V时，导体的电阻为__12__Ω；如果将它拉长至原来的2倍，则它的电阻将变成__48__Ω。
6．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大处，下列各图中滑片位置正确的是( C )7．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法( D )A．M接A，N接B B．M接C，N接DC．M接C，N接B D．M接A，N接D三、合作探究对学：①对子间相互提问(回顾本章基础知识)。
初中九年级物理：第十六章 电压 电阻 教案
第十六章电压电阻1．让学生初步了解电压的作用、知道电压的单位，能记住一些常见的电压值。
2．知道电压表的使用规则，能正确地将电压表接入电路并正确读数。
3．通过亲自动手实验，学会测量串、并联电路中电压的大小，归纳出串、并联电路电压的关系。
4．知道电阻是导体本身的一种性质，知道电阻的单位。
5．理解决定电阻大小的因素。
6．了解滑动变阻器的构造，理解滑动变阻器的工作原理。
7．知道正确使用滑动变阻器的方法。
电压是电路中形成电流的原因，而电阻是导体对电流的阻碍作用，这两个概念是后继学习的基础，因为在初中物理学习的知识体系中，欧姆定律是一个处于核心地位的基本规律，而电压、电阻是理解欧姆定律的基础。
因此电压、电阻是初中物理中必须认真理解的内容。
本章学习过程中需要掌握两个主要概念——电压、电阻；两个重要规律——串联电路中电压规律、并联电路中电压规律；两种仪器的使用方法——电压表的使用方法和滑动变阻器的使用方法；一个因素——决定电阻大小的因素；一个探究实验——探究串、并联电路电压的规律。
新课改以来，各种中考题中有关电压、电阻的考点较多，特别是与其他章节的知识点的联系密切，易出综合性的考查题。
本章主要围绕电压表的使用、串、并联电路的电压规律，影响电阻大小的因素、滑动变阻器的使用等有关知识命题。
本章的单独考查，一是考查电压表的使用、滑动变阻器的使用等，二是对探究式实验的考查。
学生在前一章的学习中，已经了解了电流、电路的一些基础知识，也掌握了一些学习物理的方法。
但在本章的学习中，还可能有以下几方面困难：(1)学生对复杂电路中电流表、电压表测量对象的识别存在不足。
(2)部分学生对理解滑动变阻器在电路中接入电阻的变化存在问题，对构造、操作稍复杂一点的滑动变阻器，不易掌握其使用方法。
(3)电阻概念可能会有错误理解；有些学生会认为电阻在通电时才有，不通电时就没有。
实质上这种理解是完全错误的。
(4)比较电阻大小时易忽略其中的某个因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十六章《电压电阻》单元复习课主备人：张宝森（薛城城区张范中学）【复习目标】：1.学生能初步认识电压，知道电压的作用及电源是提供电压的装置;学生知道电压的单位及单位换算，能记住常见电压值;学生能认识电压表，了解电压表的用途与符号，并会正确使用用电压表测电压（包括连接、读数、选择量程）。
2、学生知道串联电路和并联电路的电压的特点及应用。
3、学生知道电阻的单位及换算，能够理解电阻是导体本身的一种性质，用控制变量法研究电阻的大小与导体的材料、长度、横截面积和温度的关系。
4、了解变阻器的构造，理解它的工作原理，知道正确使用变阻器的方法。
5、运用串、并联电路的电流与电压关系去分析简单的电路问题等。
【重点、难点】：1.【重点】：（1）.电压表的使用方法;（2）.运用串并联电路中的电压规律解题；（3）.变阻器的使用方法及在电路中的作用。
2.【难点】：（1）.电路的连接；（2）.变阻器的使用，会用控制变量法探究影响电阻大小的几个因素；（3）.识别电压表测的是哪段电路两端的电压；进行电路故障分析。
【学具准备】多媒体课件和学生导学案【前置准备】多媒体展示本章思维导图【教学过程】：一、创设情境·引入复习1.【视频播放】：《电人的烦恼》------现实版的“霹雳贝贝”片段2.【设疑】：众说周知:不高于36V电压为安全电压。
“手拿菜刀砍电线，一路火花带闪电。
”为什么视频中220伏电压穿胸，灯泡竟然亮了起来，人却安然无恙？（设计意图：通过观看视频《电人的烦恼》------现实版的“霹雳贝贝”片段，激发学生学习兴趣；设疑，进一步激发学生探索知识的欲望。
）二、专题复习·画龙点睛（一）、考点一：电压及电压表的使用1.【回眸要点·夯实基础】（1）．要在一段电路中产生电流，它的两端要有，所以的作用是使电路中产生电流。
是提供电压的装置。
（2）.电压的单位是 , 1V= mV,1mV= μV。
（3）.一节干电池的电压_____一个蓄电池的电压_____.对入体的安全电压 .家庭照明电路电压_______.动力电压________.（4）．正确使用电压表要注意：①.电流只能从电压表的接线柱流入，接线柱流出；②.电压表应该联在电路中；③.被测电压超过电压表的量程；④.读数时，应该认清所用量程及其对应的分度值，如果选用0～ 15 V 的量程，则其分度值为；⑤.如果把电压表直接与电源两极相连；则测量的是两端的电压。
【答案】：（1）．电压、电压、电源（2）.V、1000、1000（3）.1.5V、2V、不超过36V、220V、380V（4）．正、负、并、不、0.5V、电源2.【典题探究·提炼方法】（1）.【例1】：下列能正确测出灯泡L2两端电压的电路是（）。
A B C D【答案】：选D（2）.【教师点拨】：1.电压表的使用规则可简记为：“两要一不”。
2.判断电压表的测量对象：采用“滑移法”。
即电压表的两个接线柱可以在电路中的导线上自由滑动，直到找到与它直接并联的用电器或电源。
3.特别注意，电压表决不能测量用电器与电源的电压之和。
（3）.【小试身手】:如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V．关于电源电压和灯L2两端的电压，下列说法正确的是（）A．3V、3V B．1.5V、3V C．3V、1.5V D．6V、3V【答案】：选D（设计意图：例题考察电压表是测量电压的仪表，使用时与被测量的用电器或者电路并联，并且注意“+”、“-”接线柱的连接，必须是电流从“+”接线柱流入，从“-”接线柱流出。
能够判断电压表的测量对象和“+”、“-”接线柱接法是解决此类问题的关键。
“小试身手”体现的是小循环的思想。
）（二）、考点二：串、并联电路的电压特点1.【回眸要点·夯实基础】（1）.串联电路两端总电压等于各部分电路两端电压之，数学表达式：U= ；（2）.并联电路中，各支路两端电压，数学表达式：U= 。
【答案】（1）.和，U1+U2 （2）.相等，U1=U22.【典题探究·提炼方法】（1）.【例2】：在左图所示电路中，当闭合开关后，两个电压表指针偏转的角度均为右图所示，则电阻R1和R2两端的电压分别为 V和 _V。
【答案】：7.2、1.8（2）.【教师点拨】：首先应判断出此电路是串联电路，再采用“滑移法（电压表的两个接线柱可以在电路中的导线上自由滑动，直到找到与它直接并联的用电器或电源。
）”判断出电压表是测总电压，电压表是测R2两端的电压，则两电压表的读数应不同，且电压表的读数大于电压表的读数，即电压表接接的是小量程；最后根据串联电路电压的特点求出R1和R2两端的电压。
（3）.【牛刀小试】如图是用电压表测电压的电路图，电压表所用的量程不明，但电压表V1、V 2、V3的指针位置分别如图甲、乙、丙所示，其电压分别为 V、______V、 V，此时灯L3两端电压为 V。
【答案】：1.7、2.5、5.5、1.3（设计意图：例题是一道综合性较强的题目，学生思考的难点是两个电压表的指针偏转角度一样。
首先学生应判断出此电路是串联电路，再采用“滑移法”判断出电压表是测总电压，电压表是测R2两端的电压，则两电压表的读数应不同，且电压表的读数大于电压表的读数，即电压表接接的是小量程；最后根据串联电路电压的特点求出R1和R2两端的电压。
“小试身手”让学生学以致用，体现的是小循环的思想。
）（三）、考点三：影响电阻大小的因素1.【回眸要点·夯实基础】2.【典题探究·提炼方法】（1）.【例3】：在探究电阻大小与哪些因素有关的实验中，下表是某实验小组在实验中所用导体的相关物理量的记录，①要探究导体的电阻大小与长度是否有关，应选用两根导体。
②要探究导体的电阻大小与横截面积是否有关，应选用两根导体。
【答案】：①A和D ②A和C（2）.【教师点拨】：运用控制变量法探究问题的思路是，要研究其中一个因素是否影响导体的电阻，就需要保持其他因素相同，只改变这个因素，看电阻是否随之发生变化，以此来判断这个因素是否影响导体的电阻。
（3）.【小荷才露尖尖角】：关于铜导线，下列说法正确的是（）A．铜导线是导电能力最好的导线 B．铜导线均匀拉长后，电阻变小C．铜导线截成两段后并成一根使用，电阻变小 D．铜导线的温度升到足够高时，电阻为零【答案】：C（设计意图：例题考查了控制变量法及应用，知道影响导体电阻大小的因素；“小荷才露尖尖角”加深了学生对影响导体电阻的因素的理解。
）（四）、考点四：滑动变阻器的使用1.【回眸要点·夯实基础】（1）.滑动变阻器是靠改变电阻线接入电路中的来改变电阻大小的，它在电路图中的符号。
电位器也是一种。
（2）.滑动变阻器有四个接线柱，使用时，连入电路的两个接线柱必须“一上一下”。
若错接在上方的两个接线柱上，此时连入电路的电阻值最；若错接在下方的两个接线柱上，此时连入电路的电阻值最，两种接法移动滑片P时，都不能改变接入电路中电阻值的大小。
（3）.滑动变阻器上的铭牌所标数字的意义.如“50Ω,1A”表示滑动变阻器的 50Ω,允许通过的为1A.【答案】：（1）.长度、、变阻器（2）.0、最大阻值（3）.最大阻值、最大电流2.【典题探究·提炼方法】（1）. 【例3】如图所示，用滑动变阻器控制灯泡L的亮度，若要求滑片P向左滑动时灯泡逐渐变亮，则下列接法中正确的是（）A．M接C，N接D B．M接A，N接BC．M接C，N接B D．M接A，N接D【答案】：C（2）.【教师点拨】：①滑动变阻器的接法首先看题的要求确定接哪个下接线柱；②滑动变阻器在电路中的连接方法：“一上一下”，利用“电流流向法”判断接入的是哪一段电阻线。
③滑片远离所接下接线柱时，变阻器的阻值变大；靠近下接线柱时阻值变小。
（3）.【学以致用】：如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．【答案】：（设计意图：例题考查了滑动变阻器在电路中的连接方法：“一上一下，以及滑动变阻器在电路中的作用。
“学以致用”考查了连接电路时，首先要通过题目中的已知条件，明确用电器是串联还是并联的，开关在支路还是干路上，电表测量谁的电压和电流，滑动变阻器控制哪个用电器。
）（五）、考点五：分析电路故障1.【回眸要点·夯实基础】电路出现故障，一般有两种情况：（1）发生路；（2）发生路。
【答案】：（1）断路（2）短路2.【典题探究·提炼方法】（1）.【例5】如图所示，当开关S闭合后，发现灯L1和L2都不发光，电流表无示数，电压表示数约等于电源电压。
试根据上述现象，判断出电路中出现的故障。
【答案】：灯L1处断路。
（2）.【教师点拨】：①若电流表无示数，则电路中可能处于断路状态或电流表被短路；②若电压表无示数，可能是电压表处于断路状态或被短路；③若电压表的示数几乎等于电源电压，则可能是电压表测的是电源电压或电压表串联在电路中了。
（3）.【考考你】：如小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，发现两灯均不发光，为检测出电路故障，他将电压表接到灯L1两端，来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L2断路C．电流表内部烧断了D．灯L1断路【答案】：D（设计意图：例题考查了学生利用电压表判断电路故障的分析能力，掌握灯短路或开路对电路的影响，多积累这方面的经验，提高分析能力。
“考考你”考查了学生用电压表检验电路故障时，将电压表与用电器并联，电压表有较大示数（接近电源电压），此处用电器断路或与之串联的用电器短路；电压表无示数，此处用电器短路或与之串联的用电器断路。
）（六）、引题反馈•原来如此电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。
电流强度越大，致命危险越大；持续时间越长，死亡的可能性越大。
人体也存在电阻，一般人电阻较小，当220伏的电压进入人体时，会产生强大的电流，对人体造成伤害。
他的手和电之间存在非常大的电阻，甚至是普通人的上百倍，产生的电流小于安全电流为10mA，他的手和电之间接触的时间较短，因而他可以手持220伏电压也不用担心伤害。
三、当堂测试·诊断达标1、如图所示各电路图中，电流表和均正确是（）．A B C D2.如图所示的电路中，S闭合时，电压表示数为4.5V；S断开时，电压表的示数为3V，此时灯L1和L2两端的电压分别为（）A．4.5V3V B．2V4.5VC．3V1.5V D．3V7.5V3.在如图所示的电路中，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的是（）A．若电压表、电流表均无示数，则Ll断路B．若电压表无示数，电流表有示数，则灯Ll短路C．若电压表、电流表均有示数，则灯L2断路D．若电压表有示数，电流表无示数，则L2短路4.在进行某实验中，按图所示电路图连接电路（注：电压表本身无故障），（1）若连接完电路后，闭合开关，电压表示数出现如图所示的情况，其原因是：。
