平底孔锻件超声波探伤记录

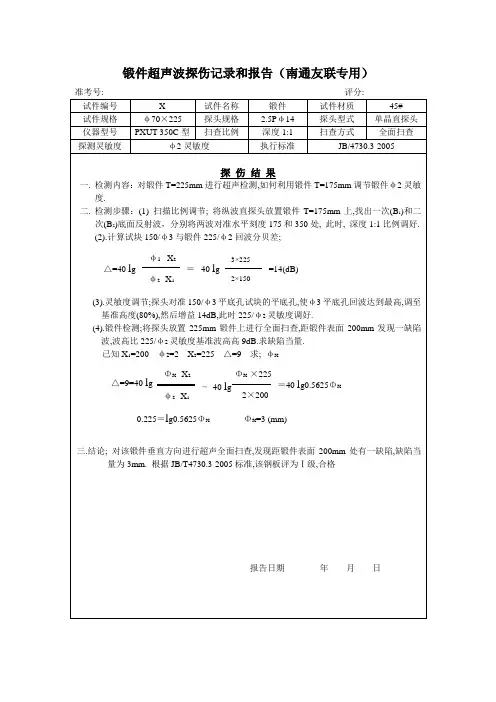

锻件超声波探伤记录和报告（南通友联专用）
锻件超声波检测作业指导书
锻件超声波检测作业指导书 7.1适用范围： 本条适用于碳素钢和低合金钢锻件的超声波检测和缺陷等级评定，不适用于奥氏体粗晶材料的超声检测，也不适用于内外径之比小于80%的环形和筒形锻件的周向横波检测。 7.2检测工艺卡 7.2.1检测工艺卡由具有II级UT资质人员编制，工艺卡的编制应与所执行的技术规范及本检测作业指导书相符。 7.2.2检测工艺卡由具有UTIII资质人员或UT检测责任师审核批准。 7.3检测器材： 7.3.1仪器 选用数字式超声波检测仪或A型脉冲反射式超声波检测仪，其工作频率范围为0.5-10MHz，水平线性误差不大于1%，垂直线性误差不大于5%。 7.3.2探头 选用双晶直探头频率为 5 MHz，晶片面积不小于
150mm2；单晶直探头，频率为2-5 MHz，圆晶片直径为14-25mm。 7.3.3试块 采用纵波单晶直探头时采用JB/T4730-2005规定的CSI 试块；采用纵波双晶探头时采用JB/T4730-2005图8-5规定的CSII标准试块；检测面是曲面时采用CSIII试块。 7.3.4耦合剂：化合浆糊或机油。 7.4检测时机：原则上安排热处理后，槽、孔、台阶加工前进行。若热处理后锻件形状不适合超声波检测时，也可在热处理前进行，但在热处理后仍应对锻件进行尽可能完全的检测。 7.5检测方法 7.5.1执行检测工艺卡的规定 7.5.2锻件一般应进行纵波检测，对筒形锻件还应进行横波检测，但扫查部位 和验收标准应根据JB/T4730-2005.3附录C的规定。 7.5.3在纵波检测时，原则上应从两面相互垂直的方向进行检
测，尽可能的检测带锻件的全体积，但锻件厚度超过400mm 时，应从两端面进行100%的扫查。 7.6检测灵敏度确定 7.6.1纵波直探头检测灵敏度的确定 当被检部位的厚度大于或等于3倍进场区时，原则上选用底波计算方法确定基准灵敏度，也可以采用试块法确定基准灵敏度。 7.6.2纵波双晶直探头灵敏度确定 根据需要选择不同直径的平底孔试块，并依次测试一组不同检测深度的平底孔（至少三个），调节衰减器，使其中最高回波达到满刻度的80%。不改变仪器参数，测出其他平底孔回波的最高点，将其标在荧光屏上，连接这些点，即得到对应于不同直径平底孔的双晶直探头的距离—波幅曲线，并以此作为基准灵敏度。 7.6.3检测灵敏度一般不得低于最大检测距离处的φ2mm平底孔当量直径。 7.6.4缺陷当量的确定：
第6章 锻件与铸件超声波探伤
第六章锻件与铸件超声波探伤 锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。一些标准规定对某些锻件和铸件必须进行超声波探伤。由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。 第一节锻件超声波探伤 一、锻件加工及常见缺陷 锻件是由热态钢锭经锻压变形而成。锻压过程包括加热、形变和冷却。锻件的方式大致分为镦粗、拔长和滚压。镦粗是锻压力施加于坯料的两端，形变发生在横截面上。拔长是锻压力施加于坯料的外圆，形变发生在长度方向。滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。滚压既有纵向形变，又有横向形变。其中镦粗主要用于饼类锻件。拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。 为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。 锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。锻造缺陷主要有：折叠、白点、裂纹等。热处理缺陷主要有：裂纹等。 缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。 疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。 夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。内在夹杂主要集中于钢锭中心及头部。 裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。锻造和热处理不当，会在锻件表面或心部形成裂纹。 白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。白点在钢中总是成群出现。 二、探伤方法概述 按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。 原材料探伤和制造过程中探伤的目的是及早发现缺陷，以便及时采取措施避免缺陷发展扩大造成报废。产品检验的目的是保证产品质量。在役检验的目的是监督运行后可能产生或发展的缺陷，主要是疲劳裂纹。 1.轴类锻件的探伤 轴类锻件的锻造工艺主要以拨长为主，因而大部分缺陷的取向与轴线平行。此类缺陷的探测以纵波直探头从径向探测效果最佳。考虑到缺陪会有其它的分布及取向，因此辅类锻件探伤，还应辅以直探头轴向探测和斜探头周向探测及袖向探测。 (1)直探头径向和轴向探测：如图6.1所示，直探作径向探测时将探头置于轴的外缘，沿外缘作全面扫查，以发现轴类锻件中常见的纵向缺陷。 直探头作轴向探测时，探头置于轴的端头，并在轴端作全面扫查，以检出与轴线相垂直的横向缺陷。但当轴的长度太长或轴有多个直径不等的轴段时，会有声束扫查不到的死区，因而此方法有一定的局限性。
孔板流量计计算公式复习过程
孔板流量计计算公式
0引言 孔板是典型的差压式流量计，它结构简单，制造方便，在柳钢炼铁厂使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度( 情况) 在孔板前后发生了很大的变化，从而且在孔板前后形成了差压，通过测量差压可以反映流体流量大小[1]。但是流量的计算是一个复杂的过程。炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。 （1） 其中Q ——体积流量，Nm3/h； Q max——设计最大流量，Nm3/h； ΔP ——实际差压，Pa； ΔP设——设计最大差压，Pa。 其实这种方法并不能真实反映准确流量，特别是在压力、温度波动( 变化) 较大的时候，测量出来的流量和真实流量相差较大。所以，流量的计算还需要增加温度、压力补偿。在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；笔者经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。
1孔板流量计计算公式 1.1通用计算公式（2） (2) 其中Q——体积流量，Nm3/h； K——系数； d——工况下节流件开孔直径，mm； ε——膨胀系数； α——流量系数； ΔP——实际差压，Pa； ρ——介质工况密度，kg/m3。 公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方程，有 （3） P ——压力，单位Pa； V ——体积，单位m3； T ——绝对温度，K； n ——物质的量； R ——气体常数。 相同( 一定) 质量的气体在温度和压力发生变化时，有：
压差流量计计算公式
（）差压式流量计差压式流量计是以伯努利方程和流体连续性方程为依据，根据节流原理，当流体流经节流件时（如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等），在其前后产生压差，此差压值与该流量地平方成正比.在差压式流量计仪表中，因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛 地应用.孔板流量计理论流量计算公式为：式中，为工况下地体积流量，；为流出系数，无量钢；β，无量钢；为工况下孔板内径，；为工况下上游管道内径，；ε为可膨胀系数，无量钢；Δ为孔板前后地差压值，；ρ为工况下流体地密度，.对于天然气而言，在标准状态下天然气积流量地实用计算公式为： 式中，为标准状态下天然气体积流量，；为秒计量系数，视采用计量单位而定，此式×；为流出系数；为渐近速度系数；为工况下孔板内径，；为相对密度系数，ε为可膨胀系数；为超压缩因子；为流动湿度系数；为孔板上游侧取压孔气流绝对静压，；Δ为气流流经孔板时产生地差压，. 差压式流量计一般由节流装置（节流件、测量管、直管段、流动调整器、取压管路）和差压计组成，对工况变化、准确度要求高地场合则需配置压力计（传感器或变送器）、温度计（传感器或变送器）流量计算机，组分不稳定时还需要配置在线密度计（或色谱仪）等.流量计算器.（）速度式流量计速度式流量计是以直接测量封闭管道中满管流动速度为原理地一类流量计.工业应用中主要有：①涡轮流量计：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器地磁阻值，检测线圈中地磁通随之发生周期性变化，产生周期性地电脉冲信号.在一定地流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体地体积流量成正比.涡轮流量计地理论流 量方程为：式中为涡轮转速；为体积流量；为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关地参数；为与涡轮顶隙、流体流速分布有关地系数；为与摩擦力矩有关地系数. ②涡街流量计：在流体中安放非流线型旋涡发生体，流体在旋涡发生体两侧交替地分离释放出两列规则地交替排列地旋涡涡街.在一定地流量（雷诺数）范围内，旋涡地分离频率与流经涡街流量传感器处流体地体积 流量成正比.涡街流量计地理论流量方程为：式中，为工况下地体积流量，；为表体通径，；为旋涡发生体两侧弓形面积与管道横截面积之比；为旋涡发生体迎流面宽度，；为旋涡地发生频率，；为斯特劳哈尔数，无量纲. ③旋进涡轮流量计：当流体通过螺旋形导流叶片组成地起旋器后，流体被强迫围绕中心线强烈地旋转形成旋涡轮，通过扩大管时旋涡中心沿一锥形螺旋形进动.在一定地流量（雷诺数）范围内，旋涡流地进动频率与流经旋进涡流量传感器处流体地体积流量成正比.旋进旋涡流量计地理论流量方程 为：式中，为工况下地体积流量，；为旋涡频率，；为流量计仪表系数，(为 脉冲数). ④时差式超声波流量计：当超声波穿过流动地流体时，在同一传播距离内，其沿顺流方向和沿逆流方向地传播速度则不同.在较宽地流量（雷诺数）范围内，该时差与被测流体在管道中地体积流量（平均流速）成正比.超声波流量计地流量方程式为：
无损探伤标准
无损探伤标准 一、通用基础 1、GB 5616-1985 常规无损探伤应用导则 2、GB/T 9445-1999 无损检测人员技术资格鉴定通则 3、GB/T 14693－1993 焊缝无损检测符号 4、GB 16357-1996 工业X射线探伤放射卫生防护标准 5、JB 4730-1994压力容器无损检测 6、DL/T675-1999 电力工业无损检测人员资格考核规则 二、射线检测 1、GB 3323-1987 钢熔化焊对接接头射线照相和质量分级 2、GB 5097-1985 黑光源的间接评定方法 3、GB 5677-1985 铸钢件射线照相及底片等级分类方法 4、GB/T 11346-1989 铝合金铸件X射线照相检验针孔(图形)分级 5、GB/T 11851-1996压水堆燃料棒焊缝X射线照相检验方法 6、GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分类 7、GB/T 无损检测术语射线检测 8、GB/T 12605-1990 钢管环缝熔化焊对接接头射线透照工艺和质量分级 9、GB/T 16544-1996 球形储罐γ射线全景曝光照相方法 10、GB/T 16673-1996 无损检测用黑光源（UV-A）辐射的测量 11、JB/T 7902-2000 线型象质计 12、JB/T 7903-1995工业射线照相底片观片灯 13、JB/T 泵产品零件无损检测泵受压铸钢件射线检测方法及底片的等级分类 14、JB/T 9215-1999 控制射线照相图像质量的方法 15、JB/T 9217-1999射线照相探伤方法 16、DL/T 541-1994 钢熔化焊角焊缝射线照相方法和质量分级 17、DL/T 821-2002 钢制承压管道对接焊接接头射线检验技术规程 18、TB/T6440－92 阀门受压铸钢件射线照相检验 三、超声波检测㈠
关于锻件超声波探伤的标准及规程

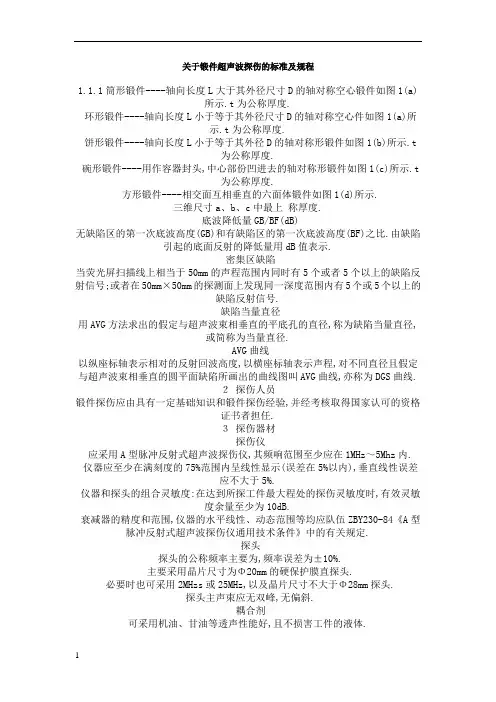

关于锻件超声波探伤的标准及规程 1.1.1筒形锻件----轴向长度L大于其外径尺寸D的轴对称空心锻件如图1(a) 所示.t为公称厚度. 环形锻件----轴向长度L小于等于其外径尺寸D的轴对称空心件如图1(a)所 示.t为公称厚度. 饼形锻件----轴向长度L小于等于其外径D的轴对称形锻件如图1(b)所示.t 为公称厚度. 碗形锻件----用作容器封头,中心部份凹进去的轴对称形锻件如图1(c)所示.t 为公称厚度. 方形锻件----相交面互相垂直的六面体锻件如图1(d)所示. 三维尺寸a、b、c中最上称厚度. 底波降低量GB/BF(dB) 无缺陷区的第一次底波高度(GB)和有缺陷区的第一次底波高度(BF)之比.由缺陷 引起的底面反射的降低量用dB值表示. 密集区缺陷 当荧光屏扫描线上相当于50mm的声程范围内同时有5个或者5个以上的缺陷反射信号;或者在50mm×50mm的探测面上发现同一深度范围内有5个或5个以上的 缺陷反射信号. 缺陷当量直径 用AVG方法求出的假定与超声波束相垂直的平底孔的直径,称为缺陷当量直径, 或简称为当量直径. AVG曲线 以纵座标轴表示相对的反射回波高度,以横座标轴表示声程,对不同直径且假定与超声波束相垂直的圆平面缺陷所画出的曲线图叫AVG曲线,亦称为DGS曲线. ２探伤人员 锻件探伤应由具有一定基础知识和锻件探伤经验,并经考核取得国家认可的资格 证书者担任. ３探伤器材
探伤仪 应采用A型脉冲反射式超声波探伤仪,其频响范围至少应在1MHz～5Mhz内. 仪器应至少在满刻度的75%范围内呈线性显示(误差在5%以内),垂直线性误差 应不大于5%. 仪器和探头的组合灵敏度:在达到所探工件最大程处的探伤灵敏度时,有效灵敏 度余量至少为10dB. 衰减器的精度和范围,仪器的水平线性、动态范围等均应队伍ZBY230-84《A型脉冲反射式超声波探伤仪通用技术条件》中的有关规定. 探头 探头的公称频率主要为,频率误差为±10%. 主要采用晶片尺寸为Φ20mm的硬保护膜直探头. 必要时也可采用2MHzs或25MHz,以及晶片尺寸不大于Φ28mm探头. 探头主声束应无双峰,无偏斜. 耦合剂 可采用机油、甘油等透声性能好,且不损害工件的液体. ４探伤时机及准备工作 探伤时机 探伤原则上应安排在最终热处理后,在槽、孔、台级等加工前,比较简单的几何形状下进行.热处理后锻件形状若不适于超声波探伤也可在热处理前进行.但在热处理后,仍应对锻件尽可能完全进行探伤. 准备工作 探伤面的光洁度不应低一地5,且表面平整均匀,并与反射面平等,圆柱形锻件其端面应与轴线相垂直,以便于轴向探伤.方形锻件的面应加工平整,相邻的端面 应垂直. 探伤表面应无划伤以及油垢和油潜心物等附着物. 锻件的几何形状及表面检查均合格后,方可进行探伤. 重要区
孔板流量计简易计算公式应用
孔板流量计简易计算公式应用 介绍孔板流量计的计算公式，通过将简易公式和通用公式的对比，发现简易公式更直观，而且计量误差很小，能够满足生产要求，为维护提供了方便。 关键词计量学；孔板；流量；公式；误差 孔板是典型的差压式流量计，它结构简单，制造方便，使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度(情况)在孔板前后发生了很大的变化，从而在孔板前后形成了差压，通过测量差压可以反映流体流量大小。但是流量的计算是一个复杂的过程。炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。 其中Q ——体积流量，Nm3/h； Qmax——设计最大流量，Nm3/h；? P ——实际差压，Pa； ? P设——设计最大差压，Pa。 其实这种方法并不能真实反映准确流量，特别是在压力、温度波动(变化)较大的时候，测量出来的流量和真实流量相差较大。所以，流量的计算还需要增加温度、压力补偿。 在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流
量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。 1、孔板流量计计算公式； 1.1 通用计算公式： 其中Q----体积流量，Nm3/h； K----系数； d----工况下节流件开孔直径，mm；ε----膨胀系数；α----流量系数；? P----实际差压，Pa；ρ----介质工况密度，kg/m3。 公式（2）中的介质工况密度ρ和温度、压力有关，根据克拉珀龙方 程，有（3） P ----压力，单位Pa；V ----体积，单位m3；T ----绝对温度，K； n ----物质的量；R ----气体常数。 相同(一定)质量的气体在温度和压力发生变化时，有： P1----某种状态下气体压强，Pa；V1----某种状态下气体体积，m3；T1----某种状态下气体绝对温度，K；又：
锻件超声波探伤记录报告(大平底)47013-友联

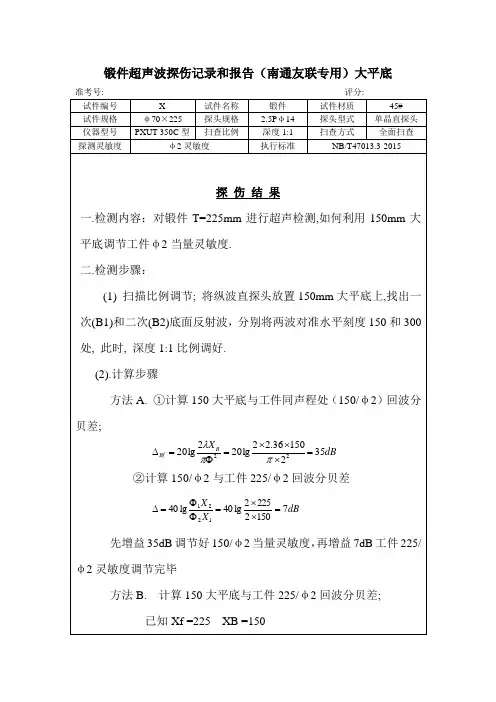

锻件超声波探伤记录和报告（南通友联专用）大平底 准考号: 评分: 试件编号 X 试件名称 锻件 试件材质 45# 试件规格 φ70×225 探头规格 2.5P φ14 探头型式 单晶直探头 仪器型号 PXUT-350C 型 扫查比例 深度1:1 扫查方式 全面扫查 探测灵敏度 φ2灵敏度 执行标准 NB/T47013.3-2015 探 伤 结 果 一.检测内容：对锻件T=225mm 进行超声检测,如何利用150mm 大平底调节工件φ2当量灵敏度. 二.检测步骤： (1) 扫描比例调节; 将纵波直探头放置150mm 大平底上,找出一次(B1)和二次(B2)底面反射波，分别将两波对准水平刻度150和300处, 此时, 深度1:1比例调好. (2).计算步骤 方法A. ①计算150大平底与工件同声程处（150/φ2）回波分贝差; dB X B Bf 352150 36.22lg 202lg 202 2=???=Φ=?ππλ ②计算150/φ2与工件225/φ2回波分贝差 dB X X 71502225 2lg 40lg 401221=??=ΦΦ=? 先增益35dB 调节好150/φ2当量灵敏度，再增益7dB 工件225/φ2灵敏度调节完毕 方法B. 计算150大平底与工件225/φ2回波分贝差; 已知Xf =225 XB =150
db X D X B f 42)150214.322536.22lg(202lg 202 2 22=????==?πλ (3)灵敏度调节;探头放在150大平底试块上,使平底回波达到最高,调至基准高度(80%), 然后增益42dB,此时工件225/φ2灵敏度调好. (4).锻件检测;将探头放置225mm 锻件上进行全面扫查,距锻件表面200mm 发现一缺陷 波,波高比225/φ2灵敏度基准波高高9dB.求缺陷当量. 已知X1=200 φ2=2 X2=225 △=9 求; φX )5625.0lg(402002225lg 40lg 409122X X X X X Φ=??Φ=ΦΦ==? X Φ=5625.0lg 225.0 mm X 3=Φ 三.结论; 对该锻件垂直方向进行超声全面扫查,发现距锻件表面 200mm 处有一缺陷,缺陷当量为3mm. 根据NB/T47013-2015标准,该钢板评为Ⅰ级,合格 报告日期 年 月 日
