晶体生长的机理
晶体学中的晶体生长机理
晶体学中的晶体生长机理晶体生长是晶体学中的一个重要领域，研究晶体生长机理对于探索材料科学、地球科学、生物科学等方面都有着重要的意义。
晶体生长机理主要涉及晶体生长的基本原理、动力学规律、影响因素等方面，下面我们就一一进行深入探讨。
1.晶体生长的基本原理晶体是由无序的原子、分子或离子按一定的方式排列而成的，因此晶体生长就是把这些原子或分子有序地聚集到一起构建成晶体的过程。
不同的物种会在不同的条件下形成不同的结晶形态。
在晶体生长过程中，要满足一定的热力学和动力学条件，最终完成晶体形态的转化。
其中，热力学条件主要包括熔点、饱和溶解度、自由能等，而动力学条件则与晶体核形成、生长速率、晶面生长速率等因素有关。
2.晶体生长的动力学规律晶体生长的动力学规律可以根据各种动力学理论进行研究，如沉淀理论、界面扩散和溶液流体力学。
其中，沉淀理论是最基本的晶体生长理论，它认为晶体的生长是由过饱和度引起的，而沉淀物的形成则为晶体生长提供原料。
界面扩散指的是在固体和液体界面上，由于能量的差异，物质会发生扩散流动，从而促进晶体生长。
同时，溶液中也会存在着流体力学因素，如对流、振荡等，它们也会对晶体生长产生影响。
3.晶体生长的影响因素晶体生长过程中，影响晶体质量和形态的因素非常多。
其中，物理因素主要包括温度、溶液浓度、溶液pH值、气体压力等。
化学因素则与晶体的生长速率、晶体形态、晶体尺寸等方面有关。
此外，晶体生长还受到了生物、物理和地球环境等方面的影响。
在生物领域中，晶体生长被广泛应用于蛋白质晶体学领域，其中生物分子的晶体生长往往需要在理想的环境条件下进行。
而在地球科学领域中，晶体生长则被应用于岩石和矿物的研究中，通过分析矿物的生长环境，我们可以了解到地球历史的一些重要信息。
结论综上所述，晶体生长机理涉及了热力学、动力学、影响因素等许多方面。
了解晶体生长机理对于进一步发展晶体技术和探索材料科学等领域都有着重要的意义。
在未来的研究中，我们还需要结合材料科学、生物学、地球科学等领域中的问题，深入探讨晶体生长的规律和机制。
半导体晶体生长技术
半导体晶体生长技术半导体晶体生长技术是一项重要的技术领域，它在半导体器件制造、光电子器件制造等领域起着关键作用。
本文将从晶体生长方法、生长机理和应用等方面进行介绍。
一、晶体生长方法半导体晶体生长技术包括气相生长、液相生长和固相生长等方法。
其中，气相生长是在特定温度和压力条件下，通过气相中的原料气体在衬底上生长晶体。
液相生长是通过溶液中的溶质在衬底上沉积晶体，常用的方法有溶液浸渍法、溶液蒸发法等。
固相生长是通过固体相变化的方式在衬底上生长晶体，常用的方法有化学蒸发法、分子束外延法等。
二、晶体生长机理半导体晶体的生长机理涉及到热力学和动力学过程。
在热力学方面，晶体生长是由于原子或分子在原料气体或溶液中的过饱和度引起的。
过饱和度越大，晶体生长速度越快。
在动力学方面，晶体生长是由于原子或分子在表面附着、扩散和沉积的过程。
表面附着是原子或分子与晶体表面相互作用并附着在晶体上的过程，扩散是原子或分子在晶体表面上的迁移过程，沉积是原子或分子在晶体表面上的沉积过程。
三、晶体生长的应用半导体晶体生长技术在半导体器件制造、光电子器件制造等领域具有广泛的应用。
在半导体器件制造中，晶体生长技术可以用于生长硅、镓砷化镓、硫化锌等半导体材料，用于制备晶体管、二极管、场效应管等器件。
在光电子器件制造中，晶体生长技术可以用于生长锗、镓砷化镓等光电子材料，用于制备激光器、光电探测器等器件。
此外，晶体生长技术还在生物医学、能源等领域有着重要的应用，如用于生长蛋白质晶体、太阳能电池材料等。
半导体晶体生长技术是一项重要的技术领域，它通过不同的生长方法和生长机理，实现了半导体晶体的高质量生长。
该技术在半导体器件制造、光电子器件制造等领域具有广泛的应用。
随着科学技术的不断发展，半导体晶体生长技术将继续得到改进和创新，为相关领域的发展提供更多可能性。
晶体生长的机理
晶体⽣长的机理第五章⼀、什么是成核相变、基本条件成核相变：在亚稳相中形成⼩体积新相的相变过程。
条件：1、热⼒学条件：ΔG=G S-G L<0；ΔT>0。
2、结构条件：能量起伏、结构起伏、浓度起伏、扩散→短程规则排列（⼤⼩不等，存在时间短，时聚时散，与固相有相似结构，之间有共享原⼦）→晶坯→晶胞。
相变驱动⼒：f=-Δg/ΩS；Δg每个原⼦由流体相转变成晶体相所引起的⾃由能降低；ΩS单个原⼦的体积。
⽓相⽣长体系：(T0 P0)→(T0 P1)，Δg=-kT0σ，σ=α-1= P1/ P0；溶液⽣长体系：(C0 T0 P0)→(C1 T0 P0)，Δg=-kT0σ，σ=α-1= C1/ C0；熔体⽣长体系：Δg=-l mΔT/T m，l m单个原⼦的相变潜热。
⼆、均匀成核、⾮均匀成核不含结晶物质时的成核为⼀次成核，包括均匀成核（⾃发产⽣，不是靠外来的质点或基底诱发）和⾮均匀成核。
三、均匀成核的临界晶核半径与临界晶核型成功临界晶核：成核过程中，能稳定存在并继续长⼤的最⼩尺⼨晶核。
ΔG=ΔG V+ΔG S，球形核ΔG=-4πr3Δg/ΩS+4πr2γSL→r C=2γSLΩS/Δg，r0，且随着r的增加，ΔG不断增⼤，r>r C时，ΔG<0，且随着r的增加，ΔG减⼩，r=r C时，往两边都有ΔG<0，称r C为临界半径。
临界晶核型成功：ΔG C(r C)=A CγSL/3由能量起伏提供。
熔体⽣长体系：r C=2γSLΩS T m/l m ΔT；ΔG C(r C)=16πγ3SLΩ2S T2m/3l2m(ΔT)2四、⾮均匀成核（体系中各处成核⼏率不相等的成核过程）表⾯张⼒与接触⾓的关系：σLB = σSB + σLS cosθΔG*(r)= (-4πr3Δg/ΩS+4πr2σSL)·f(θ)；r*C=2γSLΩS/Δg；ΔG*C(r*C)=ΔG C(r C) ·f(θ)f(θ)=(2+cosθ)(1-cosθ)2/4≤1→ΔG*C(r*C) ≤ΔG C(r C)；ΔG*C(r*C) = Δφ* C五、点阵匹配原理（“结构相似，尺⼨相应”原理）两个相互接触的晶⾯结构（点阵类型，晶格常数、原⼦⼤⼩）越近似，它们之间的表⾯能越⼩，即使只在接触⾯的某⼀⽅向上结构排列配合得⽐较好，也会使表⾯能有所降低。
晶体生长微观机理及晶体生长边界层模型
晶体生长微观机理及晶体生长边界层模型晶体生长是一种重要的物理化学过程，它在材料科学、化学工业、生物医药等领域都有着广泛的应用。
晶体生长微观机理及晶体生长边界层模型是研究晶体生长过程中关键的问题，本文将从以下几个方面进行探讨。
一、晶体生长微观机理1. 晶体的结构与生长晶体是由原子、离子或分子按照一定规律排列而成的固态物质，其结构可以通过X射线衍射等手段进行表征。
在晶体生长过程中，溶液中的溶质分子会逐渐聚集形成固态结构，这个过程可以分为三个阶段：核化、成核和晶体生长。
2. 晶核形成与影响因素在溶液中，当达到饱和度时，就会出现小于临界尺寸的“原始胚”，随着时间的推移，“原始胚”会不断增大并发展成为稳定的“晶核”。
影响晶核形成的因素包括温度、浓度、pH值等。
3. 晶体生长速率与形貌晶体生长速率与晶体表面的形貌密切相关，通常情况下，高速生长的晶体表面比较光滑，低速生长的晶体表面则会出现棱角和凸起。
晶体生长速率受到溶液中溶质浓度、温度、流动状态等多种因素影响。
二、晶体生长边界层模型1. 晶体生长边界层概念在晶体生长过程中，由于溶液和固态晶体之间存在着物质交换和能量转移，因此会形成一个厚度很小的“边界层”，这个“边界层”被称为“晶体生长边界层”。
它是指在固液相变过程中，在固相表面与液相之间存在的一种物理化学过程。
2. 晶体生长边界层模型目前已经提出了多种不同的晶体生长边界层模型，其中最为广泛应用的是Kossel-Stranski模型。
该模型认为，在固态表面上形成了一层原子密度比周围低的单分子层，该单分子层可以吸附在固态表面上，并且能够引导下一层原子的沉积。
随着晶体生长，这个单分子层会不断向外扩散，直至达到平衡状态。
3. 晶体生长边界层的影响晶体生长边界层对晶体生长速率和形貌都有着重要的影响。
较厚的边界层会导致晶体表面形貌不规则，生长速率变慢；而较薄的边界层则会使晶体表面光滑，生长速率加快。
三、总结晶体生长微观机理及晶体生长边界层模型是研究晶体生长过程中关键的问题。
晶体生长的机理与控制

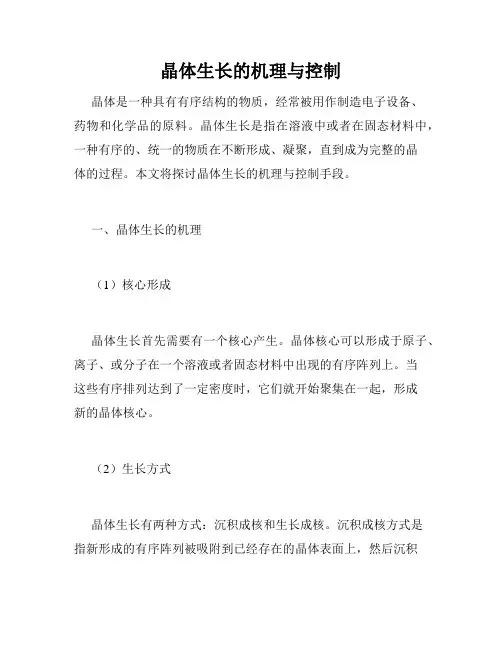

晶体生长的机理与控制晶体是一种具有有序结构的物质，经常被用作制造电子设备、药物和化学品的原料。
晶体生长是指在溶液中或者在固态材料中，一种有序的、统一的物质在不断形成、凝聚，直到成为完整的晶体的过程。
本文将探讨晶体生长的机理与控制手段。
一、晶体生长的机理（1）核心形成晶体生长首先需要有一个核心产生。
晶体核心可以形成于原子、离子、或分子在一个溶液或者固态材料中出现的有序阵列上。
当这些有序排列达到了一定密度时，它们就开始聚集在一起，形成新的晶体核心。
（2）生长方式晶体生长有两种方式：沉积成核和生长成核。
沉积成核方式是指新形成的有序阵列被吸附到已经存在的晶体表面上，然后沉积在表面上并连接起来。
生长成核方式是指晶体表面出现一个额外的晶体层，新的层逐渐增大并与旧层连接成一个完整的晶体。
（3）晶体生长速度晶体生长速度由晶体表面的活性位密度控制。
一个高活性位密度的晶体表面能够吸收更多的分子，因此其生长速度更快。
反之，如果表面活性位密度很低，晶体生长速度则会减缓。
另外，溶液中的温度、成分和离子浓度也会影响晶体生长速度。
二、晶体生长的控制晶体生长速度是晶体品质的关键因素。
因此，控制晶体生长速度是晶体研究的一个重要方面。
以下是几种常见的晶体生长控制方法：（1）温控法晶体生长通常需要一定范围内的温度。
温控法可以在实验室中控制温度，以获得一个稳定的晶体生长速度。
大多数晶体都需要一个均匀的温度梯度，在高温下形成孤立的晶体核心，然后在较低的温度下使晶体生长。
（2）物理限制法物理限制法通过修改固体培养容器的形状来限制晶体生长的进程，从而控制晶体的质量和形状。
这种方法被广泛应用于三维立体化合物晶体的生长。
（3）化学控制法化学控制法的思路是改变溶液中的某些化学成分，以控制晶体生长速率和质量，并减少晶体缺陷的产生。
例如，改变pH值或者添加溶剂可以改变晶体生长速度和形状。
（4）超声波法超声波法利用超声波振荡来促进溶液中的分子聚集，从而影响晶体生长的速率和质量。
晶体生长动力学及机理研究

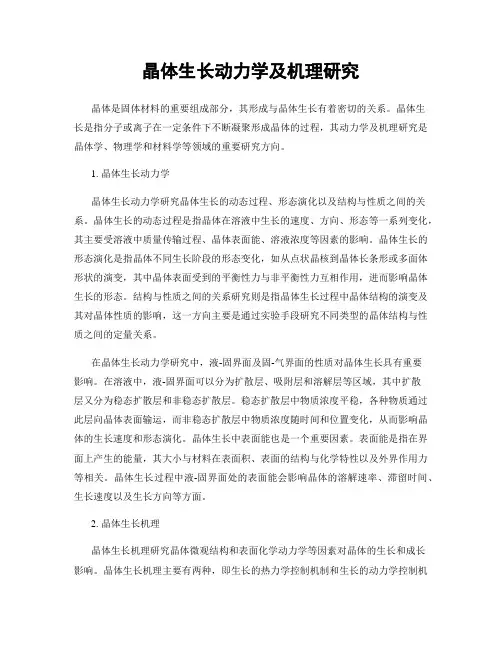

晶体生长动力学及机理研究晶体是固体材料的重要组成部分，其形成与晶体生长有着密切的关系。
晶体生长是指分子或离子在一定条件下不断凝聚形成晶体的过程，其动力学及机理研究是晶体学、物理学和材料学等领域的重要研究方向。
1. 晶体生长动力学晶体生长动力学研究晶体生长的动态过程、形态演化以及结构与性质之间的关系。
晶体生长的动态过程是指晶体在溶液中生长的速度、方向、形态等一系列变化，其主要受溶液中质量传输过程、晶体表面能、溶液浓度等因素的影响。
晶体生长的形态演化是指晶体不同生长阶段的形态变化，如从点状晶核到晶体长条形或多面体形状的演变，其中晶体表面受到的平衡性力与非平衡性力互相作用，进而影响晶体生长的形态。
结构与性质之间的关系研究则是指晶体生长过程中晶体结构的演变及其对晶体性质的影响，这一方向主要是通过实验手段研究不同类型的晶体结构与性质之间的定量关系。
在晶体生长动力学研究中，液-固界面及固-气界面的性质对晶体生长具有重要影响。
在溶液中，液-固界面可以分为扩散层、吸附层和溶解层等区域，其中扩散层又分为稳态扩散层和非稳态扩散层。
稳态扩散层中物质浓度平稳，各种物质通过此层向晶体表面输运，而非稳态扩散层中物质浓度随时间和位置变化，从而影响晶体的生长速度和形态演化。
晶体生长中表面能也是一个重要因素。
表面能是指在界面上产生的能量，其大小与材料在表面积、表面的结构与化学特性以及外界作用力等相关。
晶体生长过程中液-固界面处的表面能会影响晶体的溶解速率、滞留时间、生长速度以及生长方向等方面。
2. 晶体生长机理晶体生长机理研究晶体微观结构和表面化学动力学等因素对晶体的生长和成长影响。
晶体生长机理主要有两种，即生长的热力学控制机制和生长的动力学控制机制。
前者是指晶体生长受到热力学平衡条件的限制，晶体在达到平衡条件后会停止生长，其生长速度与饱和溶液中晶体的生长速度相等。
后者则是指晶体生长受到非平衡性条件的限制，如晶体溶解度、不稳定的溶液浓度、局部过饱和度等因素影响，晶体的生长速度受到动力学因素的影响，其生长速度高于饱和溶液中晶体的生长速度。
晶体生长 机理
晶体生长机理
晶体生长是指固态物质在一定条件下，从溶液、熔体或气体中吸收原
子或离子，逐层增长形成晶体过程。
晶体生长的机理包括：
1.核化：在溶液中形成晶核，是晶体生长最基本和关键的过程。
晶体
核的形成取决于溶液中原子或离子的浓度、温度、pH值等因素，核的数
量与大小都直接影响晶体生长速度和形态。
2.扩散：晶体生长的过程中，母液中的原子或离子会沿着晶体表面扩
散到晶体生长部位，这个过程也被称为物质输运。
扩散速度与母液中浓度、温度、晶体表面形态、晶体内部排列等因素有关。
3.结晶生长：晶体核形成后，原子或离子会沿着晶体核表面逐层增长，形成晶体。
结晶生长速度受到母液中浓度、温度、晶体表面质量、晶体形
态等因素的影响。
4.形态控制：晶体形态也是受到多种因素影响的，如扩散速度、核的
形态、晶体生长速度等因素。
在一定条件下，形态的控制可以产生规则的
几何形态，如立方体、六面体、四面体等。
晶体生长 机理
晶体生长机理
晶体生长机理是指晶体在形成过程中所遵循的物理和化学规律。
晶体是由原子、分子或离子按照一定的排列方式组成的固体物质，其生长过程是一个复杂的物理化学过程，涉及到热力学、动力学、表面化学等多个方面的知识。
晶体生长的基本过程是原子、分子或离子在溶液或气相中聚集成固态晶体的过程。
在这个过程中，晶体的生长速度、晶体形态、晶体结构等都受到多种因素的影响。
晶体生长的速度受到温度、浓度、溶液或气相中的杂质等因素的影响。
一般来说，温度越高，晶体生长速度越快；溶液或气相中的浓度越高，晶体生长速度也越快。
但是，如果溶液或气相中存在杂质，会影响晶体生长速度，甚至导致晶体生长停止。
晶体生长的形态受到晶体生长速度、晶体表面能、晶体生长方向等因素的影响。
晶体表面能越小，晶体生长越容易；晶体生长方向受到晶体结构和晶体生长条件的影响，不同的晶体生长方向会导致不同的晶体形态。
晶体结构也是影响晶体生长的重要因素。
晶体结构的稳定性和晶体生长速度有密切关系，不同的晶体结构会导致不同的晶体生长速度和晶体形态。
晶体生长机理是一个复杂的物理化学过程，涉及到多个因素的相互
作用。
只有深入研究晶体生长机理，才能更好地控制晶体生长过程，制备出高质量的晶体材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章
一、什么是成核相变、基本条件
成核相变：在亚稳相中形成小体积新相的相变过程。
条件：1、热力学条件：ΔG=G S-G L<0；ΔT>0。
2、结构条件：能量起伏、结构起伏、浓度起伏、扩散→短程规则排列（大小不等，存在时间短，时聚时散，与固相有相似结构，之间有共享原子）→晶坯→晶胞。
相变驱动力：f=-Δg/ΩS；Δg每个原子由流体相转变成晶体相所引起的自由能降低；ΩS单个原子的体积。
气相生长体系：(T0 P0)→(T0 P1)，Δg=-kT0σ，σ=α-1= P1/ P0；溶液生长体系：(C0 T0 P0)→(C1 T0 P0)，Δg=-kT0σ，σ=α-1= C1/ C0；熔体生长体系：Δg=-l mΔT/T m，l m单个原子的相变潜热。
二、均匀成核、非均匀成核
不含结晶物质时的成核为一次成核，包括均匀成核（自发产生，不是靠外来的质点或基底诱发）和非均匀成核。
三、均匀成核的临界晶核半径与临界晶核型成功
临界晶核：成核过程中，能稳定存在并继续长大的最小尺寸晶核。
ΔG=ΔG V+ΔG S，球形核ΔG=-4πr3Δg/ΩS+4πr2γSL→r C=2γSLΩS/Δg，r<r C时，ΔG>0，且随着r的增加，ΔG不断增大，r>r C时，ΔG<0，且随着r的增加，ΔG减小，r=r C时，往两边都有ΔG<0，称r C为临界半径。
临界晶核型成功：ΔG C(r C)=A CγSL/3由能量起伏提供。
熔体生长体系：r C=2γSLΩS T m/l m ΔT；ΔG C(r C)=16πγ3SLΩ2S T2m/3l2m(ΔT)2
四、非均匀成核（体系中各处成核几率不相等的成核过程）
表面张力与接触角的关系：σLB = σSB + σLS cosθ
ΔG*(r)= (-4πr3Δg/ΩS+4πr2σSL)·f(θ)；r*C=2γSLΩS/Δg；ΔG*C(r*C)=ΔG C(r C) ·f(θ)
f(θ)=(2+cosθ)(1-cosθ)2/4≤1→ΔG*C(r*C) ≤ΔG C(r C)；ΔG*C(r*C) = Δφ* C
五、点阵匹配原理（“结构相似，尺寸相应”原理）
两个相互接触的晶面结构（点阵类型，晶格常数、原子大小）越近似，它们之间的表面能越小，即使只在接触面的某一方向上结构排列配合得比较好，也会使表面能有所降低。
第六章
一、基本概念：光滑和粗糙界面、侧面生长、连续生长、扭折、螺位错生长、二维成核
粗糙界面：原子的尺度衡量高低不平、存在有厚度为几个原子间距的过渡层。
法向“连续生长”，各处成核几率相同，扩散控制。
宏观形貌为平界面。
光滑界面：两侧的固液两相截然分开。
显示出完整的原子密排晶面，从原子尺度光滑，从宏观来看不平整。
小平面界面。
在台阶处生长，称为侧面长大。
法向不连续生长，二维成核、螺型位错、孪晶面。
台阶：奇异面上的一条连续曲线，线之两侧的晶面有一个生长单元的高度差。
扭折-kink-半晶位置：台阶的转折处；近邻数是体内原子近邻数的一半，生长的最佳位置。
二、界面能级图与晶面分类
从原点o出发作出所有可能存在的晶面的法线，取每一法线长度比例于该晶面的界面能大小，这一直线组的端点集合就表示了界面能关于晶面取向的关系，该图即界面能级图。
可确定小单晶的平衡形态：界面能级图的最小内结多面体。
居里·乌尔夫原理：趋于平衡态时，体积不变前提下，晶体将调整自己的形状使本身的总界面能最低。
晶体生长定律：为达到上述要求，必须满足：σ1/h1=σ2 /h2=…=σi/h i；σi第i个晶面的表面张力，h i晶面到晶体中心的距离。
晶面分类：奇异面（界面能级图中能量最低方向，尖点，不连续；低指数面，密积面）；邻位面（在取向上和奇异面只有小角度偏离的晶面；平台-台阶式界面）；非奇异面（和奇异面有较大偏离的晶面；粗糙界面）
表面能的各向异性→邻位面的台阶化（邻位面结构畸变大，界面能大，几组奇异面组成时虽然S增大，但是能量还是降低的）；tgθ=-hk（θ：邻位面偏离奇异面的角度；h：台阶高度，k：台阶密度）。
台阶棱边能的各向异性→台阶的扭折化；tgθ=-hk（θ：台阶与密排方向的夹角；h：台阶高度，k：扭折密
度）
三、BCF理论
完整光滑突变界面模型（Kossel模型）——二维成核
非完整光滑突变界面模型（Frank模型）——螺位错
如果一个位错的Burgers矢量包含垂直于界面的分量，则这个位错即可成为晶体生长的台阶源——BCF理论
四、Jackson因子、Jackson模型、分类
粗糙突变界面模型（Jackson模型/单原子层界面模型）：寻找恒T、P条件下，
体系自由能高低与界面粗糙度的关系。
ΔG/NkT E=αx(1-x)+xlnx+(1-x)ln(1-x)
粗糙度：x=N’/N固体原子在位置上的比例；X=50%粗糙界面；x=0、1光滑界面。
过冷度很难改变生长模式，即物质一旦确定生长机理也就随之而定。
Jackson因子α=(L0/kT E)·(η1/z)界面相变熵。
α>2，光滑界面；α<2，粗糙界面。
L0/kT E——相变熵，决定于物质及相变类型；η1/z——结构因子，反应各向异性，η1界面内配位数，z体配位数。
五、布拉维法则、推论
Bravais法则：晶体上的实际晶面平行于面网密度大（晶面间距大，生长速度慢，高配位数）的面网，而且面网密度越大，相应晶面的重要性越大（晶面本身大小、出现的频率、是否平行于解理面）。
六、界面的动力学转换结论
七、影响形态的外部因素
热、质流动；生长温度、杂质的存在和种类、黏度、结晶速度、环境成分相、P H值。
