钢围檩、钢支撑软连接技术交底
钢围檩、钢支撑架设技术交底
5.2安全文明施工措施
（1）钢支撑安装前应进行检算，要满足支撑围护结构的强度、刚度要求。钢支撑的安装应符合《建筑安装工人安全技术规程》的有关规定。
（2）预加轴力完成后，应将伸缩腿与支撑头后座之间的空隙采用钢板楔块垫塞紧密，锁定钢支撑预加轴力后再拆除千斤顶。
直撑安装前根据相关计算，将标准管段先在地面进行预拼接并检查支撑的平整度，保证支撑长度适当；其两端中心连线的偏差度控制在30mm以内，两端中心标高偏差不大于20mm,同层支撑中心标高偏差不大于30mm。经检查合格的支撑按部位进行编号以免错用，支撑采用吊机一次性整体吊装到位，挖机配合。钢支撑吊装到位，用两个组合液压千斤顶同步施加预加轴力，最后用45号铸钢钢楔塞紧。钢支撑、活动端安装方法见下图4所示：
用手动电钻在支撑顶面中心线向上80100cm桩体上钻出20mm勺孔洞深度与m20膨胀螺栓锚固端长度相同清理干净孔内异物后将m20胀螺栓锚固端安装置孔内并紧固随后将事先加工好的长10cm割孔角钢割孔直径为20mm安装在膨胀螺栓上并上紧螺栓取出花篮螺栓用2根18螺纹钢加工而成的s弯钩一端分别勾住花篮螺栓两端钩各剩余另外一端勾住角钢与钢支撑上预留孔洞扭紧花篮螺栓连接完成
（3）为防止基坑内起吊作业时碰动钢管支撑，每根钢管支撑、钢围囹要求通过钢丝绳固定在围护桩上。
（4）为了保护环境及减少围护墙的变形，保证基坑安全，一般每根支撑在挖土后8～16小时内安装完毕。
（5）施工过程中加强监测，若因侧压力造成钢管横撑轴力过大，造成横撑挠曲变形，并接近允许值时，必须及时采取增加临时竖向支撑等措施，防止横撑挠曲变形过大，保证钢支撑受力稳定，确保基坑安全。
图1 第二道、第三道钢围檩、钢支撑架设平面布置图
钢围檩、钢支撑软连接专业技术交底
附表及附图：附图见尾页
安全交底书
表格编号
1310
项目名称
沈阳南北快速干道（小西路-团结路）第二标段
第1页
共1页
交底编号
工程名称
沈阳南北快速干道
设计文件图号
C02DJ01-03(4/7)B3
施工部位
钢围檩、钢支撑软连接安全交底
钢围檩、钢支撑软连接技术交底
交底日期
2016年5月19日
架（牛腿）为L80*80*8角钢焊接而成,牛腿纵向连接为L100*100*10角钢。然后，将双拼型钢焊接而成的钢围檩分段轻放与角钢支架上，钢围檩接头处满焊连接。
（2)钢围檩背后必须用混凝土填充密实，牛腿表面整平，待强度达到100%后开始安装钢支撑，为了保证安全期间，应尽快组织进行预加应力，预加的轴力按两次预加，第一次加到60%的设计轴力，待稳定若干时间后再加到设计轴力的100%。
1）钢围檩、钢支撑安装后软连接的固定
钢围檩采用Ф8的钢丝绳连接进行固定，钢支撑的软连接均采用Ф12的钢丝绳进行固定，软连接的面最少设3道进行固定，破除维护桩桩基混凝土直到漏出一根主筋，在主筋后破出一个约100mm左右的洞，将钢丝绳穿过去再和钢围檩通过打眼进行连接。用另一根钢丝绳也穿过主筋后和钢支撑打眼进行连接。
交底日期
2016年5月19日
安全交底内容：
1）所有施工人员需戴安全帽；高处作业必须戴好安全带。
2）施工人员严禁酒后上岗，疲劳作业，酒后作业。
3) 气焊施工，氧气乙炔瓶安全距离大于5m。
4）电焊机外壳应接地。
5）悬空所用的锁具、吊篮、平台等设备，均需经过技术鉴定检查后方可使用。
钢围檩安全技术交底模板
一、工程概况1. 工程名称：[请填写工程名称]2. 施工单位：[请填写施工单位]3. 分部分项工程名称：钢围檩施工4. 交底日期：[请填写交底日期]二、施工准备1. 材料准备：确保6091钢管、活络头、钢垫块、钢楔子、工字型钢、槽钢、连接螺栓、钢板等支撑材料质量合格，数量充足，分类堆放在材料场。
2. 人员准备：施工人员需具备相关施工经验，熟悉钢围檩施工工艺和安全操作规程。
三、安全技术交底1. 施工环境- 施工现场应保持整洁，严禁乱堆乱放材料。
- 施工区域应设置明显的警示标志，防止无关人员进入。
2. 施工工艺- 钢围檩安装前，应检查支撑体系的稳固性，确保支撑体系符合设计要求。
- 钢围檩安装时，应采用双H型钢（H4502501620）拼接成钢围檩，并用法兰螺栓连接。
- 钢围檩与钢支撑连接时，一端采用活络头，另一端焊接固定。
3. 安全注意事项- 高空作业时，必须佩戴安全帽、安全带等个人防护用品。
- 上下传递材料时，应使用安全绳，严禁抛掷。
- 钢围檩安装过程中，应注意观察周围环境，防止因施工振动导致支撑体系不稳定。
- 施工过程中，严禁酒后作业、疲劳作业。
- 遇到恶劣天气，如大风、大雨等，应暂停施工，确保人员安全。
4. 应急处置- 发生人员伤亡事故时，应立即停止施工，并立即上报相关部门。
- 及时进行现场救援，将伤员送往医院救治。
- 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。
四、交底记录1. 交底人：[请填写交底人姓名]2. 受交底人：[请填写受交底人姓名]3. 交底时间：[请填写交底时间]五、其他1. 施工过程中，应严格执行国家有关安全生产法律法规和行业标准。
2. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
3. 施工现场应设置安全防护设施，确保施工安全。
请注意，以上模板仅供参考，具体施工过程中应根据实际情况进行调整和完善。
钢围檩、钢支撑软连接技术交底
技术交底书
表格编号
1310
项目名称
沈阳南北快速干道（小西路-团结路）第二标段
第1页
共2页
交底编号
工程名称
沈阳南北快速干道
设计文件图号
C02DJ01-03(4/7)B3
施工部位
钢围檩、钢支撑软连接技术交底
交底日期
2016年5月19日
技术交底内容：
1、技术交底范围：
竖井围护结构钢围檩及钢支撑架设施工。
为确保软连接安全且固定有效，要求所有钢丝绳固定位置均用标准的钢丝绳卡子进行螺栓拧紧固定。
附表及附图：附图见尾页
安全交底书
表格编号
1310
项目名称
沈阳南北快速干道（小西路-团结路）第二标段
第1页
共1页
交底编号
工程名称
沈阳南北快速干道
设计文件图号
C02DJ01-03(4/7)B3
施工部位
钢围檩、钢支撑软连接安全交底
交底日期
2016年5月19日
架（牛腿）为L80*80*8角钢焊接而成,牛腿纵向连接为L100*100*10角钢。然后，将双拼型钢焊接而成的钢围檩分段轻放与角钢支架上，钢围檩接头处满焊连接。
（2)钢围檩背后必须用混凝土填充密实，牛腿表面整平，待强度达到100%后开始安装钢支撑，为了保证安全期间，应尽快组织进行预加应力，预加的轴力按两次预加，第一次加到60%的设计轴力，待稳定若干时间后再加到设计轴力的100%。
（1）人员准备：钢构连接人员4—6人。
（2）材料准备：Ф12的钢丝绳、U型卡及配套螺栓。
（3）设备准备：葫芦吊、挖掘机。
4、施工工艺：
1）钢围檩、钢支撑安装
（1)钢支撑是保证基坑开挖和主体结构施工安全、控制基坑收敛和位移的必要措施。该竖井共设四层钢支撑，钢支撑进场前全面检查验收，特别加强钢管长度和
钢围檩及钢支撑施工技术交底
赣州中心城区快速路工程-赣南大道二标喷射混凝土施工技术交底中铁十局集团第三建设有限公司赣南大道中心城快速路工程二标项目经理部二〇一九年四月赣州中心城区快速路工程建设项目施工技术交底细石混凝土填充密实；钢围檩与围护桩之间的缝隙大于100mm时采用焊接钢板填充，剩余空隙采用C30细石混凝土填充；4、斜支撑节点构造，应根据法向支撑力及斜撑倾角推算出的轴力、剪力对焊接构造进行设计验算，但所有钢构件的安装、连接和焊接均案相关规范执行；5、钢支撑为∅609x16钢管撑、活络头采用正规钢结构加工厂生产的、经检验合格的产品，检验项目：材质、规格、尺寸、法兰盘与钢管垂直度等，并经预拼；6、钢管支撑接长采用法兰盘、调节段接长，不得采用垫钢板或焊接接长，应尽可能做到使其轴心受压，水平直撑端面和钢围檩接触面应垂直、可靠、牢固；7、钢管支撑与系梁应固定牢靠，不得松动；8、第一道钢筋混凝土支撑和钢筋混凝土圈梁要求开槽施工，基坑开挖过程中必须随开挖随支撑，严格按设计位置及时可靠的设计支撑和稳定体系，并按设计要求及时施加支撑预顶力；9、每一层钢支撑在基坑开挖至支撑底至支撑安装完毕时间不得大于16h；10、拆除顺序：支撑拆除必须严格按照设计规定的程序进行；11、施工过程中除钢筋混凝土支撑允许少量施工荷载（4KPa）外，其它钢支撑不得有任何荷载；12、严格坚持“随挖、随支撑”原则。
三、支撑施工工序示意图1、两道支撑敞开段支撑施工工序示意图K0+411.000-K0+432.000、K0+691.000-K0+714.000段为敞开段，设两道支撑，工序流程示意图如下：2、两道支撑暗埋段支撑施工工序示意图K0+432.000-K0+468.000、K0+634.000-K0+691.000段为暗埋段，设两道支撑，工序流程示意图如下：3、三道支撑区段支撑施工工序示意图K0+468.000-K0+544.700、K0+559.300-K0+634.000段为暗埋段，设三道支撑，工序流程示意图如下：4、泵房段支撑施工工序示意图K0+541.000-K0+563.300段为暗埋段（泵房段），设四道支撑，工序流程示意图如下：四、施工技术参数1、钢材：Q235B2、钢管：Ф609x16mm，一端固定、一端接活络头、施加预顶力；钢围檩：2H700X300X13X24mm，等强连接、上挂、下撑固定于支护桩上；钢系梁：2[32a，夹焊接于钢立柱上；3、钢立柱：4L140x14角钢+4☐440x300x12@700钢缀板,深入立柱桩2.5m、加剪力钉后深入钢筋混凝土支撑65cm，扭转角不大于5°。
钢支撑及钢围檩安装拆除安全技术交底

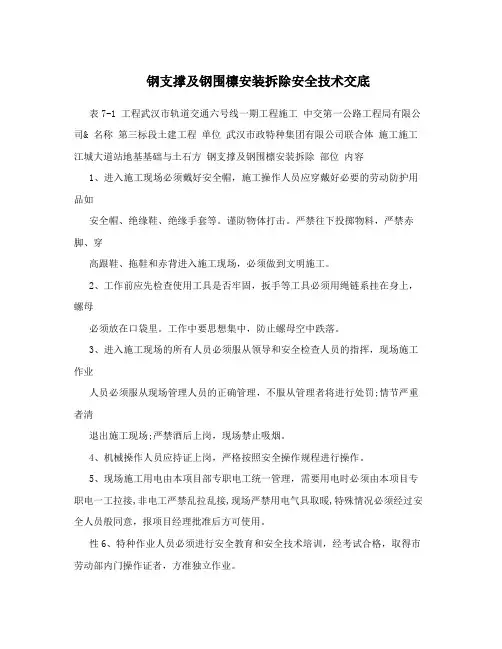

钢支撑及钢围檩安装拆除安全技术交底表7-1 工程武汉市轨道交通六号线一期工程施工中交第一公路工程局有限公司& 名称第三标段土建工程单位武汉市政特种集团有限公司联合体施工施工江城大道站地基基础与土石方钢支撑及钢围檩安装拆除部位内容1、进入施工现场必须戴好安全帽，施工操作人员应穿戴好必要的劳动防护用品如安全帽、绝缘鞋、绝缘手套等。
谨防物体打击。
严禁往下投掷物料，严禁赤脚、穿高跟鞋、拖鞋和赤背进入施工现场，必须做到文明施工。
2、工作前应先检查使用工具是否牢固，扳手等工具必须用绳链系挂在身上，螺母必须放在口袋里。
工作中要思想集中，防止螺母空中跌落。
3、进入施工现场的所有人员必须服从领导和安全检查人员的指挥，现场施工作业人员必须服从现场管理人员的正确管理，不服从管理者将进行处罚;情节严重者清退出施工现场;严禁酒后上岗，现场禁止吸烟。
4、机械操作人员应持证上岗，严格按照安全操作规程进行操作。
5、现场施工用电由本项目部专职电工统一管理，需要用电时必须由本项目专职电一工拉接,非电工严禁乱拉乱接,现场严禁用电气具取暖,特殊情况必须经过安全人员般同意，报项目经理批准后方可使用。
性6、特种作业人员必须进行安全教育和安全技术培训，经考试合格，取得市劳动部内门操作证者，方准独立作业。
容 7、电气焊割作业前应经过安全质量部检查批准领取动火证后方可作业，遇有5级以上大风恶劣气候，立即停止作业。
8、施工时要注意保护好现场各种管线，不得任意拆除和随意破坏。
一旦发现管线立即报告，请相关产权单位到现场作处理。
9、在钢支撑端头采取固定支托措施，防止钢支撑滑落。
10、支撑确保水平，防止受力不均导致局部或整体变形面造成事故，并进行严密监测。
11、支撑拆除在施工负责人的指导下严格按规范操作，并严密监测，避免突然卸载造成事故;随时检查支护的变形情况，发现异常情况，先撤离施工人员和设备，等维修完毕后，方可继续开挖。
12、在基坑内进行电焊作业时，应做好个人的绝缘防护工作，严禁将电线及用电设备浸泡水里面，以防漏电。
钢围檩安装安全技术交底模板
一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、分部分项工程名称：钢围檩安装工程四、交底日期：[填写日期]五、交底内容：一、工程概况1. 钢围檩主要用于地下工程、桥梁工程等，起到支撑和保护结构的作用。
2. 本工程采用的钢围檩材料为6091钢管，由多节钢管拼成一道支撑，并用法兰螺栓连接。
3. 钢围檩的安装位置在地连墙内壁，支架采用高强螺栓固定角钢焊接成三角支架，支架上安装双H型钢（H4502501620）制成的钢围檩。
二、施工准备1. 准备好各种长度的6091钢管、活络头、钢垫块、钢楔子、工字型钢、槽钢、连接螺栓、钢板等支撑材料，并分类堆放在材料场。
2. 确保进场支撑材料符合设计要求和施工进度要求。
三、安全技术措施1. 人员安全（1）施工人员必须佩戴安全帽、安全带，操作人员必须穿防滑鞋。
（2）高空作业时，必须系好安全带，并使用安全绳。
（3）施工人员应接受专业培训，掌握钢围檩安装技术。
2. 施工现场安全（1）施工现场应设置明显的警示标志，禁止无关人员进入。
（2）施工区域应设置安全通道，确保施工人员通行畅通。
（3）施工过程中，应随时清理施工现场，防止杂物堆积。
3. 施工工艺安全（1）钢围檩安装前，应检查支架、支撑、连接件等是否符合要求。
（2）安装过程中，应按照设计图纸和施工规范进行操作。
（3）焊接过程中，应确保焊接质量，防止火灾事故发生。
4. 焊接安全（1）焊接作业应在通风良好的环境中进行，防止有害气体中毒。
（2）焊接过程中，应采取防尘、防火措施，确保焊接安全。
（3）焊接人员应佩戴防护眼镜、防护手套等个人防护用品。
5. 起重安全（1）起重作业应由专业人员负责，起重工必须持证上岗。
（2）起重过程中，应确保起重机械安全可靠，吊装物品牢固固定。
（3）起重作业区域应设置警示标志，禁止无关人员靠近。
四、交底人签名：职务：[填写职务]日期：[填写日期]五、接受交底人签名：职务：[填写职务]日期：[填写日期]六、审核人签名：职务：[填写职务]日期：[填写日期]注意事项：1. 施工过程中，应严格遵守安全技术措施，确保施工安全。
钢支撑安全技术交底
3、施工现场内不得打赤膊、打赤脚，不准穿拖鞋、高跟鞋。
4、未经施工负责人批准，不得任意拆除架子设施及安全装置。
要小心谨慎，避免碰撞安装好的支撑，同时防止钢丝绳缠住安装的支撑。
4．施工中若发现支撑松动、滑移、变形时，及时查找原因，采取核正、加固措施，重新施
加预应力。
5．若钢围檩或钢支撑两端头在施顶中出现变形应即时加钢板补强，确保施顶质量安全
现场补充交底内容：
1、遵守安全生产规章制度及相关工种的安全操作规程。吊装钢支撑作业必须有司索指挥人员指挥。严禁违章指挥、违章作业及违反安全生产纪律的行为，做到安全生产文明施工。
钢支撑施工安全技术交底
工程名称
施工单位
分项前，确保钢围檩与钢支撑安装角度符合方案要求，钢支撑两端水平。
2．按设计宽度在地面组拼成一端固定、一端活动的钢支撑，微调采用特制钢楔块。钢支撑
的螺丝必须拧好紧固放可起吊。
3．吊放钢支撑到钢支架上，并用固定端旋转法使活动端较宽位置支撑于钢围檩上。吊装时
7、严禁在没设置防护栏的砼支撑梁、钢支撑梁上行走、停留、作业。
交底人
接受
交底人
交底日期
年月日
操作人员
签字
5、钢支撑吊装前必须先检查钢丝绳、吊勾、吊具等是否符合安全标准，吊装前必须试吊。钢支撑吊装区域内非操作人员严禁入内，吊装机械必须完好，把杆垂直下方，旋转半径内，吊物下不得站人，在施工中应做到“三不违”、“四不伤害”。
6、工作人员必须戴安全帽并扣好帽带，高处作业时必须系挂好安全带，安全带“高挂低用”。
