LOW-E玻璃生产流程
在线与离线Lowe玻璃
在线与离线Lo w-e玻璃1、生产工艺在线Low—E玻璃是在浮法玻璃生产过程中，在热的玻璃表面上喷涂上以锡盐为主要成分的化学溶液，形成单层具有一定低辐射功能的氧化锡（SnO2）化合物薄膜而制成的。
离线Low—E玻璃是在专门的生产线，用真空磁控溅射的方法，将辐射率极低的金属银（Ag）及其它金属和金属化合物均匀地镀在玻璃表面而制成的，它至少由四层膜构成。
2、品种及外观在线Low—E玻璃品种单一，受浮法玻璃规模生产的限制，目前只有6mm厚，无色透明的一种品种。
离线Low—E玻璃品种多样，根据不同气候特点可以制作高、中、低多种透过率产品，并且颜色上有银灰、浅灰、浅蓝和无色透明等，用着色玻璃还可制作绿色等其他多种颜色。
厚度从3～12mm都可制做。
3、性能参数在线Low—E玻璃的光谱呈现氧化锡导电膜的特征，而离线Low—E玻璃的光谱呈现银和氧化锡复合膜的特征，二者对可见光都有良好的透射，而对近红外光后者比前者具有高得多的反射，对远红外辐射后者比前者吸收少、反射高。
因此，与在线Low—E玻璃相比，离线Low—E玻璃具有低的遮阳系数和低的传热系数。
见附件表说明：参数性能表中的数据是用实际测量并经国际公认的W4软件计算得出。
表中仅提供了南玻的一种品种，其他品种请见南玻集团的产品说明书。
U值是除太阳直接辐射以外所有热量的传热系数，分夏季U夏值和冬季U冬值。
Sc是玻璃的遮阳系数，它衡量玻璃对太阳直接辐射的遮蔽作用。
4、节能性夏季透过玻璃传输的热量：Q夏＝U（T外－T内）＋630Sc (w/m2) 冬季透过玻璃传输的热量：Q冬＝U（T外－T内）(w/m2) 上述在线Low—E（型号SG500）中空玻璃组件，夏季传入室内和冬季传出室外的热量分别为：Q夏=2。
40×（35－20）+630×0.72=489.6w/m2 Q冬=2。
低辐射(LOw-E)夹层玻璃

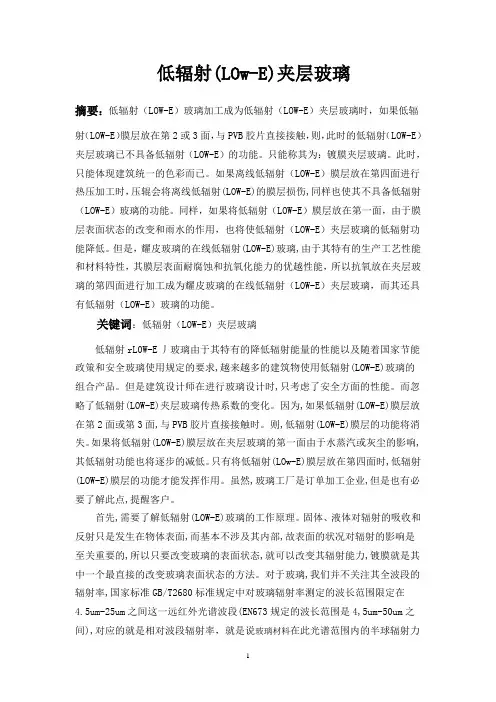

低辐射(LOw-E)夹层玻璃摘要：低辐射（LOW-E）玻璃加工成为低辐射（LOW-E）夹层玻璃时，如果低辐射（LOW-E）膜层放在第2或3面，与PVB胶片直接接触，则，此时的低辐射（LOW-E）夹层玻璃已不具备低辐射（LOW-E）的功能。
只能称其为：镀膜夹层玻璃。
此时，只能体现建筑统一的色彩而已。
如果离线低辐射（LOW-E）膜层放在第四面进行热压加工时，压辊会将离线低辐射(LOW-E)的膜层损伤,同样也使其不具备低辐射（LOW-E）玻璃的功能。
同样，如果将低辐射（LOW-E）膜层放在第一面，由于膜层表面状态的改变和雨水的作用，也将使低辐射（LOW-E）夹层玻璃的低辐射功能降低。
但是，耀皮玻璃的在线低辐射(LOW-E)玻璃,由于其特有的生产工艺性能和材料特性，其膜层表面耐腐蚀和抗氧化能力的优越性能，所以抗氧放在夹层玻璃的第四面进行加工成为耀皮玻璃的在线低辐射（LOW-E）夹层玻璃，而其还具有低辐射（LOW-E）玻璃的功能。
关键词：低辐射（LOW-E）夹层玻璃低辐射rL0W-E丿玻璃由于其特有的降低辐射能量的性能以及随着国家节能政策和安全玻璃使用规定的要求,越来越多的建筑物使用低辐射(LOW-E)玻璃的组合产品。
但是建筑设计师在进行玻璃设计时,只考虑了安全方面的性能。
而忽略了低辐射(LOW-E)夹层玻璃传热系数的变化。
因为,如果低辐射(LOW-E)膜层放在第2面或第3面,与PVB胶片直接接触时。
则,低辐射(LOW-E)膜层的功能将消失。
如果将低辐射(LOW-E)膜层放在夹层玻璃的第一面由于水蒸汽或灰尘的影响,其低辐射功能也将逐步的减低。
只有将低辐射(LOw-E)膜层放在第四面时,低辐射(LOW-E)膜层的功能才能发挥作用。
虽然,玻璃工厂是订单加工企业,但是也有必要了解此点,提醒客户。
首先,需要了解低辐射(LOW-E)玻璃的工作原理。
固体、液体对辐射的吸收和反射只是发生在物体表面,而基本不涉及其内部,故表面的状况对辐射的影响是至关重要的,所以只要改变玻璃的表面状态,就可以改变其辐射能力,镀膜就是其中一个最直接的改变玻璃表面状态的方法。
离线Low加工须知

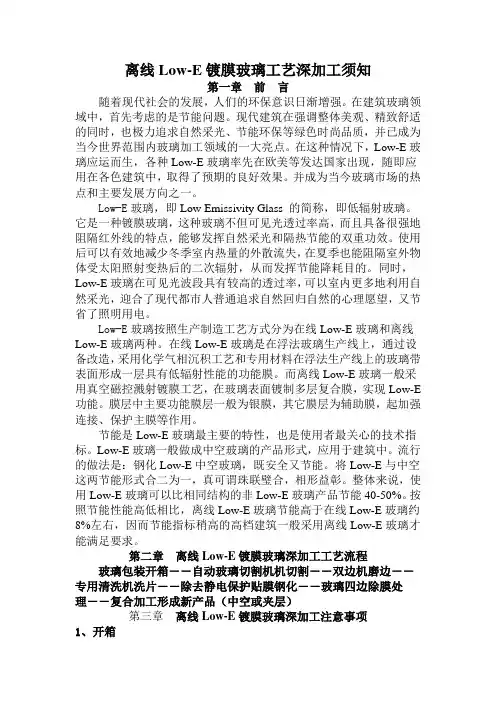

离线Low-E镀膜玻璃工艺深加工须知第一章前言随着现代社会的发展，人们的环保意识日渐增强。
在建筑玻璃领域中，首先考虑的是节能问题。
现代建筑在强调整体美观、精致舒适的同时，也极力追求自然采光、节能环保等绿色时尚品质，并已成为当今世界范围内玻璃加工领域的一大亮点。
在这种情况下，Low-E玻璃应运而生，各种Low-E玻璃率先在欧美等发达国家出现，随即应用在各色建筑中，取得了预期的良好效果。
并成为当今玻璃市场的热点和主要发展方向之一。
Low-E玻璃，即Low Emissivity Glass 的简称，即低辐射玻璃。
它是一种镀膜玻璃，这种玻璃不但可见光透过率高，而且具备很强地阻隔红外线的特点，能够发挥自然采光和隔热节能的双重功效。
使用后可以有效地减少冬季室内热量的外散流失，在夏季也能阻隔室外物体受太阳照射变热后的二次辐射，从而发挥节能降耗目的。
同时，Low-E玻璃在可见光波段具有较高的透过率，可以室内更多地利用自然采光，迎合了现代都市人普通追求自然回归自然的心理愿望，又节省了照明用电。
Low-E玻璃按照生产制造工艺方式分为在线Low-E玻璃和离线Low-E玻璃两种。
在线Low-E玻璃是在浮法玻璃生产线上，通过设备改造，采用化学气相沉积工艺和专用材料在浮法生产线上的玻璃带表面形成一层具有低辐射性能的功能膜。
而离线Low-E玻璃一般采用真空磁控溅射镀膜工艺，在玻璃表面镀制多层复合膜，实现Low-E 功能。
膜层中主要功能膜层一般为银膜，其它膜层为辅助膜，起加强连接、保护主膜等作用。
节能是Low-E玻璃最主要的特性，也是使用者最关心的技术指标。
Low-E玻璃一般做成中空玻璃的产品形式，应用于建筑中。
流行的做法是：钢化Low-E中空玻璃，既安全又节能。
将Low-E与中空这两节能形式合二为一，真可谓珠联璧合，相形益彰。
整体来说，使用Low-E玻璃可以比相同结构的非Low-E玻璃产品节能40-50%。
按照节能性能高低相比，离线Low-E玻璃节能高于在线Low-E玻璃约8%左右，因而节能指标稍高的高档建筑一般采用离线Low-E玻璃才能满足要求。
LOW-E玻璃生产流程
什么是LOW-E玻璃及生产流程玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至以下。
因此，用Low-E 玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显着效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显着的社会效益和经济效益。
LOW-E玻璃生产流程
什么是LOW-E玻璃及生产流程玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
Low-E镀膜玻璃介绍
对于住宅用中空玻璃， 总是希望采光性能好， 同时能阻挡全部紫外线及部分红外线 。所幸的是 "Low-E"玻璃具有这样的功能：
太阳辐射能量的97％集中在波长为0.3-2.5um范围内，这部分能量来自室外 ；100℃以下物体的辐射能量集中在2.5um以上的长波段，这部分能量主要来自室内。
一、在线高温热解沉积法：
在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。如PPG公司的 Surgate200，福特公司的Sunglas H．R"P"。这些产品是在浮法玻璃冷却工艺过程中完成的。液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的一部分 。固此，该膜层坚硬耐用。这种方法生产的"Low-E"玻璃具有许多优点：它可以热弯，钢化，不必在中空状态下使用，可以长期储存。它的缺点是热学性能比较差 。除非膜层非常厚，否则其"u"值只是溅射法"Low-E"镀膜玻璃的一半。如果想通过增加膜厚来改善其热学性能，那么其透明性就非常差。
LOW-E中空玻璃加工流程
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
LOW-E中空玻璃的加工流程：1、高品质浮法玻璃原片的生产-------2、按工程所需尺寸切磨加工-------3、强化热浸处理-------4、镀膜-------5、中空合片1、生产高品质的玻璃原片所有用于深加工的玻璃基片均采用新鲜的、高品质的浮法玻璃。
从而为玻璃的镀膜、钢化、中空、夹层、制镜等深加工提供了可靠的质量保证，并对浮法玻璃原料进行严格而有效的控制，防止浮法玻璃含有硫化从而减少钢后自爆的可能性。
2、按工程所需尺寸进行切裁、磨边严格按照图纸玻璃尺寸选用最新鲜的玻璃原片进行切裁加工，全部采用进口全自动玻璃切割线--保特罗进行高精度切割，尺寸误差可以控制在0.1mm以为。
再用进口磨边机来保证玻璃边部的平滑，美观。
3、将切磨后的玻璃进行强化热浸处理在切磨程序后，将玻璃转到下一制程钢化：引进芬兰TAMGLASS 等世界先进的钢化设备采用水平对流加热方式，最大限度减少钢化玻璃应力，确保了钢化及半钢化玻璃的表面应力均匀，平整度更好。
对于光学变形的控制，将以最专业的加工控制流程来保证高品质玻璃的生产。
4、镀膜1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
lowe玻璃工艺流程
lowe玻璃工艺流程低温玻璃工艺是一种传统的玻璃工艺，它包含了复杂的生产过程和多种技术。
在这篇文章中，我们将详细介绍低温玻璃工艺的生产流程、技术要点以及产品特点。
1. 基本生产流程低温玻璃的生产主要分为设计、制作、装饰和烧制四个基本步骤。
在设计阶段，设计师需要根据产品的用途和需求，设计出合适的图案和形状。
接着，玻璃工匠会根据设计图样选择适当的玻璃材料，并使用玻璃切割工具将玻璃片切割成需要的形状。
然后，工匠会使用砂轮、砂纸等工具对玻璃边缘进行打磨，使其更加平滑并且安全。
在制作阶段，工匠会将玻璃片按照设计要求进行组合和焊接，制成初步的玻璃制品。
接着，工匠会在玻璃制品表面进行装饰，如喷绘、贴花、雕刻等，使其更加美观和吸引人。
最后，工匠需要将制品放入窑中进行烧制，通过加热和冷却过程，使玻璃制品的内部结构稳定并且提供一定的强度和耐热性。
2. 技术要点低温玻璃工艺的制作需要掌握很多技术要点。
首先是玻璃的切割和打磨技术。
切割技术需要工匠具有精准的眼力和手工技巧，能够根据设计要求将玻璃片切割成各种形状和尺寸。
打磨技术需要工匠能够熟练使用砂轮、砂纸等工具，对玻璃边缘进行精细加工，既要保证光滑度还要保证安全性。
其次是玻璃的焊接和装饰技术。
焊接技术需要工匠掌握玻璃的熔化点和流动性，根据设计要求进行焊接，使得焊缝紧密并且结实。
装饰技术需要工匠具有一定的美术功底和审美能力，能够对玻璃进行各种装饰，使其更加美观和独特。
最后是玻璃的烧制技术。
烧制技术需要工匠根据玻璃的特性和工艺要求，控制好烧制的温度和时间，使得玻璃制品能够在烧制过程中得到均匀加热和冷却，避免出现内部应力和裂纹。
3. 产品特点低温玻璃制品具有独特的特点，主要包括形状多样、色彩丰富、质地细腻、透光性好等。
由于低温玻璃的烧制温度较低，所以可以做出各种精细的形状和图案，例如动植物、人物、建筑等。
同时，工匠可以利用不同的着色剂，在玻璃表面进行彩绘，使得玻璃制品呈现出各种艳丽的色彩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是LOW-E玻璃及生产流程玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
Low-E玻璃的应用与发展在美国及欧洲，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。
特别是德国的Wschvo法规，使Low-E玻璃有迅猛的发展。
欧洲的制造商是在60年代末开始实验室研究"Low-E"的。
1978年，美国的英特佩(interqane)成功地将"Low-E"玻璃应用到建筑物上。
"Low-E"的优越性是无可质疑的。
从1990年开始，"Low-E"的用量在美国以年5％的速度递增。
将来，"Low-E"是否成为窗玻璃的主导地位还不得知，但是业主和门窗公司都非常重视节能型的门窗。
而且，今年的建筑物绝大多数是用它的节能效果来评定优劣的。
目前的两种Low-E玻璃生产方法在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。
如PPG公司的Surgate200，福特公司的Sunglas H．R"P"。
这些产品是在浮法玻璃冷却工艺过程中完成的。
液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的一部分。
固此，该膜层坚硬耐用。
这种方法生产的"Low-E"玻璃具有许多优点：它可以热弯，钢化，不必在中空状态下使用，可以长期储存。
它的缺点是热学性能比较差。
除非膜层非常厚，否则其"u"值只是溅射法"Low-E"镀膜玻璃的一半。
如果想通过增加膜厚来改善其热学性能，那么其透明性就非常差。
离线真空溅射法离线法生产Low-E玻璃，是目前国际上普遍采用真空磁控溅射镀膜技术。
用溅射法可以生产"Low-E"玻璃的厂家及产品有北美的英特佩公司的"LnplusNetetralR"，PPG公司的Sungatel00，福特公司的SunglasHRS等。
和高温热解沉积法不同，溅射法是离线的。
且据玻璃传输位置的不同有水平及垂直之分。
溅射法工艺生产"Low-E"玻璃，需一层纯银薄膜作为功能膜。
纯银膜在二层金属氧化物膜之间。
金属氧化物膜对纯银膜提供保护，且作为膜层之间的中间层增加颜色的纯度及光透射度。
垂直式生产工艺中，玻璃垂直放置在架子上，送入10-1帕数量级的真空环境中，通入适量的工艺气体（惰性气体Ar或反应气体O2、N2），并保持真空度稳定。
将靶材Ag、Si等嵌入阴极，并在与阴极垂直的水平方向置入磁场从而构成磁控靶。
以磁控靶为阴极，加上直流或交流电源，在高电压的作用下，工艺气体发生电离，形成等离子体。
其中，电子在电场和磁场的共同作用下，进行高速螺旋运动，碰撞气体分子，产生更多的正离子和电子；正离子在电场的作用下，达到一定的能量后撞击阴极靶材，被溅射出的靶材沉积在玻璃基片上形成薄膜。
为了形成均匀一致的膜层，阴极靶靠近玻璃表面来回移动。
为了取得多层膜，必须使用多个阴极，每一个阴极均是在玻璃表面来回移动，形成一定的膜厚。
水平法在很大程度上是和垂直法相似的。
主要区别在玻璃的放置，玻璃由水平排列的轮子传输，通过阴极，玻璃通过一系列销定阀门之后，真空度也随之变化。
当玻璃到达主要溅射室时，镀膜压力达到，金属阴极靶固定，玻璃移动。
在玻璃通过阴极过程中，膜层形成。
目前，国产和绝大部分进口磁控溅射镀膜生产线的目标产品均是以镀制单质膜和金属膜为主的阳光控制膜玻璃。
这类产品工艺相对简单，对设备的要求较低。
因此，这些生产线不能满足镀制LOW-E玻璃的要求。
溅射法生产"Low－E"玻璃，具有如下特点由于有多种金属靶材选择，及多种金属靶材组合，因此，溅射法生产"Low-E"玻璃可有多种配置。
在颜色及纯度方面，溅射镀也优于热喷镀，而且，由于是离线法，在新产品开发方面也较灵活。
最主要的优点还在于溅射生产的"Low-E"中空玻璃其"u"值优于热解法产品的"u"值，但是它的缺点是氧化银膜层非常脆弱，所以它不可能象普通玻璃一样使用。
它必须要做成中空玻璃，且在未做成中空产品以前，也不适宜长途运输。
Low-E玻璃的特点及功能太阳辐射能量的97％集中在波长为0.3-2.5um范围内，这部分能量来自室外；100℃以下物体的辐射能量集中在2.5um以上的长波段，这部分能量主要来自室内。
若以室窗为界的话，冬季或在高纬度地区我们希望室外的辐射能量进来，而室内的辐射能量不要外泄。
若以辐射的波长为界的话，室内、室外辐射能的分界点就在2.5um 这个波长处。
因此，选择具有一定功能的室窗就成为关键。
3mm厚的普通透明玻璃对太阳辐射能具有87％的透过率，白天来自室外的辐射能量可大部分透过；但夜晚或阴雨天气，来自室内物体热辐射能量的89％被其吸收，使玻璃温度升高，然后再通过向室内、外辐射和对流交换散发其热量，故无法有效地阻挡室内热量泄向室外。
Low-E中空玻璃对0.3-2.5um的太阳能辐射具有60％以上的透过率，白天来自室外辐射能量可大部分透过，但夜晚和阴雨天气，来自室内物体的热辐射约有50％以上被其反射回室内，仅有少于15％的热辐射被其吸收后通过再辐射和对流交换散失，故可有效地阻止室内的热量泄向室外。
Low-E玻璃的这一特性，使其具有控制热能单向流向室内的作用。
太阳光短波透过窗玻璃后，照射到室内的物品上。
这些物品被加热后，将以长波的形式再次辐射。
这些长波被"Low-E"窗玻璃阻挡，返回到室内。
事实上通过窗玻璃再次辐射被减少到85％，极大地改善了窗玻璃绝热性能。
窗玻璃的绝热性能一般是用"u"值来表示的，而"u"值和玻璃的辐射率有直接的关系。
"u"值的定义为：ASHRAE标准条件下，由于玻璃热传导和室内外的温差，所形成的空气到空气的传热量。
其英制单位为：英热量单位每小时每平方英尺每华氏温度，公制单位为：瓦每平方米每摄氏温度、"u"值越低，通过玻璃的传热量也越低，窗玻璃的绝热性能越好。
辐射率是某物体的单位面积辐射的热量同单位面积黑体在相同温度，相同条件下辐射热量之比。
辐射率定义是某物体吸收或反射热量的能力。
理论上完全黑体对所有波长具有100％的吸收。
即反射率为零。
因此，黑体辐射率为1.0。
通常，浮法白玻璃的辐射率为0.84。
而大多数在线热聚合"Low-E"镀膜玻璃的辐射率在0.35到0.5 之间。
磁控真空溅射"Low-E"镀膜玻璃的辐射率在0.08到0.15之间。
值得注意的是低的辐射率直接对应着低的"u"值。
玻璃的辐射率越接近于零，其绝热性能就越好。
一个"节能采光系统"的优越性必须体现在尽可能高的太阳总能量的透过，而同时具有最低的"u"值。
通过同时考虑能量的获得和热的损失，建立了能量平衡方程式，Ueg=UF-RFg。
最好的能量平衡特性的采光系统是真空磁控溅射"Low-E"镀膜中空玻璃。
尽管单层玻璃其太阳能的透射为最大，但它的"u"值及"Ueg"值却最差。
因此，不能满足好的能量平衡的需求。
单纯高的太阳能透射，能有效地保持这些能量，就不能认为它是节能材料。
"Low-E" 镀膜中空玻璃是一种较好的节能采光材料。
它具有较高的太阳能透射，非常低的"u"值，并且，由于镀膜的效果，"Low-E"玻璃反射的热量回到室内，使得窗玻璃附近的温度较高，人在窗玻璃附近也不会感到太大的不适。
而应用"Low-E"窗玻璃的建筑其室内温度相对较高，因此在冬季可以保持相对高的室内温度，而不结霜，这样在室内的人也会倍感舒适。
"Low-E"玻璃也能够阻挡大量的紫外线透射，防止室内的物品退色。
