土力学与基础工程试验指导书
实验指导书地质工程专业土力学与基础工程土工实验指导书
《土力学与基础工程》土工实验教学指导书姓名______________________学号______________________组号______________________班级______________________西南科技大学环资学院中心实验室目录实验一侧限紧缩实验.................................................................................. 错误!未定义书签。
1实验目的 ........................................................................................................ 错误!未定义书签。
2实验原理 ........................................................................................................ 错误!未定义书签。
3仪器设备 ........................................................................................................ 错误!未定义书签。
4操作步骤 ........................................................................................................ 错误!未定义书签。
5实验数据整理 ................................................................................................ 错误!未定义书签。
土力学实验指导书
实验一 土的三项基本物理性指标的测定一、实验目的土的三项基本物理性指标是指土粒比重ds 、土的含水量w 和密度ρ，一般由实验室直接测定其数值。
在测定这三个基本指标后，可以换算出其余各个指标。
二、实验原理和方法 1．土粒相对密度ds土粒质量与同体积的4℃时纯水的质量比，称为土粒比重（无量纲），亦称土粒相对密度，即式中 ρs ——土粒密度，即土粒单位体积的质量，g/cm 3；ρw1——4℃时纯水的密度，等于1g/cm 3或1t/ m 3。
一般情况下，土粒相对密度在数值上就等于土粒密度，11ds w ss w s V m ρρρ==但两者的含义不同。
土粒比重决定于土的矿物成分，一般无机矿物颗粒的比重为2.6～2.8；有机质为2.4～2.5；泥炭为1.5～1.8。
土粒（一般无机矿物颗粒）的比重变化幅度很小。
土粒比重可在试验室内用比重瓶法测定。
通常也可按经验数值选用，一般土粒土粒相对密度参考值见下表。
土粒相对密度参考值2．土的含水量w土中水的质量与土粒质量之比，称为土的含水量，用百分数表示，即%100⨯=swm m ω含水量w 是标志土含水程度（湿度）的一个重要物理指标。
天然土层的含水量变化范围很大，它与土的种类、埋藏条件及所处的自然地理环境等有关。
土的含水量通常采用“烘干法”测定。
从含水量的定义可知，实验的关键是怎样测得一块土中所含水份质量以及颗粒质量。
所谓烘干法便是为此设计的一种实验方法。
先称小块原状土样的湿土质量，然后置于烘箱内维持100～105℃烘至恒重，再称干土质量，湿、干土质量之差与干土质量的比值，就是土的含水量。
计算公式为：%1000221⨯--=m m m m ω 式中： W ——含水量（%） m 1——盒加湿土质量（g ） m 2——盒加干土质量（g ）m 0——铝盒的质量（g ），按盒号查表可得，由实验室提供。
3．土的密度ρ土单位体积的质量称为土的密度，g/cm 3。
在天然含水量情况下的密度称为天然密度，即Vm =ρ 测定密度的目的是为了了解土体内部结构的密实情况。
土力学试验指导书
土力学试验指导书试验一天然含水量试验 (2)试验二密度试验 (4)试验三颗粒大小分析试验（筛分法） (6)试验四液塑限试验 (9)试验五击实试验 (12)试验六渗透试验 (16)试验一 天然含水量试验一、试验要求与说明土的含水量是在温度100～105C 0下烘干到恒重时所损失的水分总量与达到恒重后干土重的比值，并以百分数来表示。
在实验室内通常采用烘干法测定土的含水量，烘干法为标准方法。
在野外简易快速测定含水量，控制施工质量时，还可采用酒精烧灼法，炒干法。
此方法适用于有机物含量不超过干土重量的5%的土。
若有机物含量在5%～10%之间，仍允许采用本法进行，但在记录中需注明有机物含量。
土样烘干到恒重的时间因土的性质和多少不同而异。
一般土重30克左右时砂土约需1～2小时，壤土及砂壤土约需6～8小时，粘土约需10小时。
二、试验设备1.烘箱：温度保持100～105C 0。
2.天平：感量0.01克。
3.干燥器、称量盒、削土刀等。
三、试验步骤1.选取有代表性的土样15克以上（砂土应多取），放入重量为0g 的称量盒内，注意盒盖与盒底的号码是否一致，称量准确至0.01克，立即盖好盒盖，称出湿土加盒重1g 。
2.打开盒盖，并将盖套在盒底下，放入烘箱，在温度100～105C 0下烘干至恒重。
3.将烘干后的试样取出，放入干燥器内冷却。
4.从干燥器内取出土样盒，立即盖好盒盖，称出干土加盒重2g ，准确到0.01克。
5.计算出土的含水量ω，计算准确到0.1%。
%1000221⨯--=g g g g ω6.本试验需进行两次测定，去两次结果的算术平均值，以百分数表示，其平行差值以含水量不同，不得大于下列规定值。
上述试验方法为标准法，除此之外，还有微波炉干燥法，红外线烘干法等，他们之间的差别主要是烘干设备的不同。
学生在教学试验时可选用微波炉干燥法，烘干土样的时间只有15分钟。
四、试验记录含水量试验试验组别：试验人员：试验日期：指导教师：五、思考题1.为什么以100～105C0作为烘干土样的恒温标准？烘干称重前必须先令其冷却，为什么？2.在含水量测定时如何选取具有代表性的试样？试验二 密度试验一、试验要求与说明土样密度是土的单位体积质量，本试验时用环刀法测定土的密度。
土力学与地基基础试验指导书
《工程岩土学》试验指导书（地质工程专业）赵川、赖勇编重庆交通大学河海学院土工地质实验室二００七年七月目录前言 (2)实验一土工参数测试综合试验 (3)(一)、土样制备 (3)(二)、含水量试验 (4)(三)、密度试验 (5)(四)、比重试验 (6)(五)、固结试验 (7)(六)、直接剪切试验 (9)实验二颗粒分析试验 (12)实验三液限和塑限试验 (14)3.1搓条法及平衡锥法 (14)3.2液限塑限联合测定法 (16)实验四载滲透试验 (18)实验五三轴剪切试验 (20)实验六岩石单轴抗压试验 (23)实验七岩石快速直接剪断试验 (25)前言本试验指导书适用于地质工程等专业的本科生、研究生使用。
本试验是《工程岩土学》等课程的重要实践教学环节。
该试验指导书包括以下内容：土工参数测试综合试验、颗粒分析试验、液限和塑限试验、滲透试验、三轴剪切试验、岩石单轴抗压试验、岩石快速直接剪断等试验项目，通过上述试验可以让学生熟悉各种仪器设备在试验项目中的使用方法，锻炼学生的试验基本技能，掌握试验内容和试验的基本方法，培养学生的动手能力及综合分析问题和解决问题的能力，使学生知道为什么要做这些试验，试验参数在工程设计和施工中如何应用，为今后的实际工程设计、施工和研究工作奠定了坚实的基础。
本指导书主要依据中华人民共和国行业标准《公路土工试验规程》JTJ051-93、中华人民共和国国家标准《岩土工程勘察规范》GB50021-2001、中华人民共和国行业标准《公路工程地质勘察规范》JTJ 064-98等国家和行业标准，并结合工程实践经验及教材特点编制而成。
由于编者水平有限，若有不当之处，请批评指正。
赵川二00七年七月实验一土工参数测试综合试验(一)、土样制备1.概述土样的制备是获得正确的试验成果的前提，为保证试验成果的可靠性以及试验数据的可比性，应严格按照规程要求的程序进行制备。
土样制备可分为原状土和扰动土的制备。
本试验主要讲扰动土的制备。
土工试验指导书

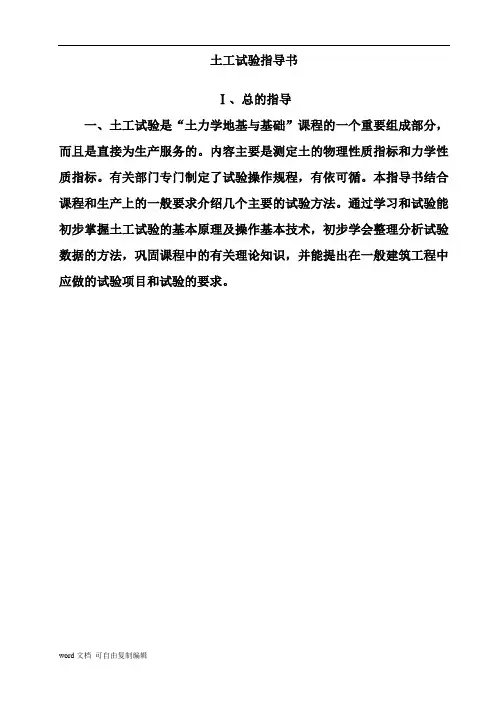

土工试验指导书Ⅰ、总的指导一、土工试验是“土力学地基与基础”课程的一个重要组成部分，而且是直接为生产服务的。
内容主要是测定土的物理性质指标和力学性质指标。
有关部门专门制定了试验操作规程，有依可循。
本指导书结合课程和生产上的一般要求介绍几个主要的试验方法。
通过学习和试验能初步掌握土工试验的基本原理及操作基本技术，初步学会整理分析试验数据的方法，巩固课程中的有关理论知识，并能提出在一般建筑工程中应做的试验项目和试验的要求。
Ⅱ、探坑取样实习一、目的在进行地基勘察或土料调查时，除用钻探方法外，在一定条件下探深不很深时可用开挖探坑的方法来了解土层的分布规律和各个土层的工程性质。
根据需要，可从探坑中采取原状或扰动的土样，送往试验室进行土的各项指标的测定。
二、原理工程地质的勘察是一项繁重而复杂的工作。
本次实习，只能简单要求我们一般地了解工程地质勘察的目的，并能掌握一般简单的取样方法，同时按照“总的指导”要求的试验内容进行各项指标的试验，并提出试验报告。
三、工具及设备（一）铁锹、镐、削土刀（二）土样筒（一般直径10厘米，高15厘米）（三）封蜡设备、布条或胶布。
四、操作程序（一）选好地点，用铁锹挖约1.2×0.8平方米的坑至原生土层，整平底面。
（二）选便于操作的位置，用土样筒盖子印出轮廓线，沿印线掘深槽至比土样筒略高，同时用削土刀细心地削成比土样筒直径略小，比土样筒略高的土柱。
（三）用手抓住土样筒，自土柱上端徐徐下压至土柱与土样筒上端齐平时，加盖并记号。
扶住土样筒，从土底处切出土样及筒，倒置削平其下端，加盖。
立即取布条浸入溶蜡取出沿土样筒的缝隙及盖的缝隙封密，短时间保存亦可用宽胶带贴封，见图1-1。
（四）按土样标签的内容填好标签，浸蜡贴于土样筒的上端盖子上。
（五）重复（一）至（四）各条步骤取原状土样二个，同时装一筒扰动的土样，送往试验室备用。
（六）若是工程上勘察，可挖掘至勘察深度（一般可探深10 米左右）Ⅲ、含水量试验一、目的：在于测定土的含水量，与其他试验配合，从而计算土的干容重、稠度、孔隙比、饱和度等；并借以计算地基土的计算强度。
土力学及地基基础试验指导
表 2-1 含水率试验记录
工程名称 工程编号 试验日期
试样 土样 编号 说明
盒 盒加 盒 质 湿土 号 量 质量
（g） （g）
盒加 干土 质量 （g）
湿土 质量 （g）
干土 质量 (g)
含水率 （%）
试验者 计算者 校核者
平均含水率 备注
（%）
7
实验三 界限含水率试验
一、概述
粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、 半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界
二、试验方法及原理

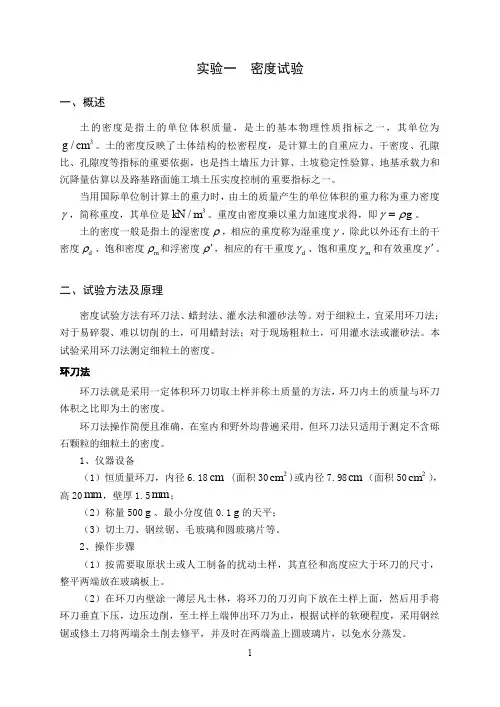

密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。对于细粒土，宜采用环刀法； 对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。本 试验采用环刀法测定细粒土的密度。 环刀法
环刀法就是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与环刀 体积之比即为土的密度。
2
表 1-1 密度试验记录表（环刀法）
工程名称 工程编号 试验日期
试样 土 样 编号 类别
环刀号
环刀加湿 土质量 （g）
环刀 质量 （g）
试验者 计算者 校核者
湿土 质量 （g）
环刀 容积 （cm3）
湿密度 （g/cm3）
平均 湿密度 （g/cm3）
含水率 （%）
干密度 （g/cm3）
平均 干密度 （g/cm3）
如图 3-1 所示。三点应在一直线上；当三点不在一直线上时，通过高含水率的一点分别 与其余两点连成两条直线，在圆锥下沉深度为 2mm 处查得相应的含水率，当两个含水 率的差值小于 2%，应以该两点含水率的平均值与高含水率的点再连成一线。若两个含 水率的差值大于或等于 2%时，应补做试验。
(整理)土力学与地基基础实验
《土力学与地基基础》实验指导书深圳大学建工学院土木工程系一、颗粒分析试验（筛分法）（一）试验目的测定干土各粒组占该土总质量的百分数，以便了解土粒的组成情况。
供砂类土的分类、判断土的工程性质及建材选料之用。
（二）试验原理土的颗粒组成在一定程度上反映了土的性质，工程上常依据颗粒组成对土进行分类，粗粒土主要是依据颗粒组成进行分类的，细粒土由于矿物成分、颗粒形状及胶体含量等因素，则不能单以颗粒组成进行分类，而要借助于塑性图或塑性指数进行分类。
颗粒分析试验可分为筛析法和密度计法，对于粒径大于0.075mm 的土粒可用筛析法测定，而对于粒径小于0.075mm 的土粒则用密度计法来测定。
筛析法是将土样通过各种不同孔径的筛子，并按筛子孔径的大小将颗粒加以分组，然后再称量并计算出各个粒组占总量的百分数。
（三）仪器设备1．标准筛：孔径10、5、2、1.0、0.5、0.25、0.075mm ；（见附图1） 2．天平：称量1000g ，分度值0.1g ； 3．台称：称量5kg ，分度值1g ； 4．其它：毛刷、木碾等。
（四）操作步骤 1．备土：从大于粒径0.075mm 的风干松散的无粘性土中，用四分对角法取出代表性的试样。
2．取土：取干砂500g 称量准确至0.2g 。
3．摇筛：将称好的试样倒入依次叠好的筛，然后按照顺时针或逆时针进行筛析。
振摇时间一般为10～15分钟。
4．称量：逐级称取留在各筛上的质量。
（五）试验注意事项1．将土样倒入依次叠好的筛子中进行筛析。
2．筛析法采用振筛机，在筛析过程中应能上下振动，水平转动。
3．称重后干砂总重精确至 2g 。
（六）计算及制图1． 按下列计算小于某颗粒直径的土质量百分数：100ABm X m =⨯ 式中：X —小于某颗粒直径的土质量百分数，%； m A —小于某颗粒直径的土质量，g ； m B —所取试样的总质量（500g ）。
2．用小于某粒径的土质量百分数为纵坐标，颗粒直径（mm ）的对数值为横坐标，绘制颗粒大小分配曲线。
土工实验指导书
土力学试验指导书1 概述土工试验包括的内容很多，本讲义主要介绍室内试验的一部分；{建筑地基基础设计规范》GBJ7—89规定的试验项目为：一、粘性土：颗粒分析，天然密度，天然含水率、比重、可塑性及抗剪强度。
二、砂土：颗粒分析，天然密度，天然含水率，比重及自然休止角。
三、碎石土：必要时可作颗粒分析。
对含粘性土较多的碎石土，宜测定天然土的天然含水量和可塑发生。
必要时，可作现场大体积密度试验。
四、岩石：必要时，应测定饱和状态的无侧限抗压强度。
土木工程，教学大纲规定的试验项目为：天然密度，天然含水量，流塑限试验，压缩试验和抗剪强度试验。
本试验指导书按《土工试验方法标准》编写，试验最后结果为SI单位。
2 密度试验密度试验的目的是测定土的单位体积的质量（称为密度），以便了解土的疏密和干湿状态，供换算土的其他物理力学指标和设计之用。
对一般粘牲土，多采用环刀法，即用一定体积的环刀切土，然后称重，得出环刀内土的体积和质量即可算出土的密度。
如果土样易碎裂，难以切削，可改用蜡封法。
现场条件下，对粗颗粒土，可用灌砂法或灌水法。
环刀法1．仪器设备（1）环刀，内径61.8mm和79.8mm，高度20mm。
（体积分别为60cm3和100cm3）。
（2）天平：称量500g，最小分度值0.18或称量200g，最小分度值0.018。
（3）其它：修土刀、刮刀、凡士林油等。
2．操作步骤（1）在环刀内壁涂一层薄薄的凡士林油，并将其刃口向下放在土样上。
（2）用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下压，边压边削，到土样伸出环刀为止。
（3）用刮土刀仔细刮平两端余土，注意刮平时不得使土样扰动或压密。
（4）擦净环刀外壁，称量环刀加土的质量，准确至0.01g 。
（5）按下式计算土的密度()00ρ+-=m m m Vρ ——土的密度（3/g cm ）0m m +——环刀加土的质量（g ）V ——环刀体积（cm 3） 3．试验记录与计算测量时，为了减小误差，要求测两次，且两次平行测定的允许值，不得超过0.03g/cm 3密度试验 （环刀法）工程编号： 试验者： 钻孔编号： 计算者： 试样说明： 校核者：结果分析：附：1．当土样坚硬、易碎或含有粗颗不易修成很规则形状，采用环刀法有困难时，一般采有蜡封法——将要测定密度的土样，称出质量后浸入刚熔化的石蜡中，使试样表面包上一层蜡膜，分别称量蜡加土在空气及水中的质量，已知蜡的密度，通过简单的计算便可求得土的密度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土力学与基础工程试验指导书班级:姓名:山东科技大学土木建筑学院实验中心编试验一、 密度试验一、实验目的掌握用环刀法测定土的密度,以便了解土的松密程度和干湿状态。
二、基本原理当原状土切入环刀时，土的体积就等于环刀的容积，将切满土的环刀称重，将此重减去环刀重即为土重，土重除以环刀容积即可求得土的密度。
三、仪器设备环刀：内径6.18cm，高2cm；天平：量程200克，感量0.1克。
其他：切土刀，方玻璃片，凡士林。
四、试验步骤1、按工程需要取原状土或制备所需状态的扰动土样轻轻放稳后，将土样表面大致削平。
2、将准备好的环刀在其内壁上涂一薄层凡士林，刃口向下放在土样上表面中央。
3、然后垂直下压，边压边削，直至土样伸出环刀为止，此时用切土刀将伸出环刀的土细心削平，立即拿一方玻璃片盖上以免水分蒸发；然后再削平另一面。
4、将切满土样的环刀的四周擦净，称重精确至0。
1克。
五、成果整理及计算土的密度可按下式计算：式中；γ── 土的密度，g／cm3；w──试样加环刀重，g；1w──环刀重，g；2v──环刀容积，cm3；计算至0。
01克／厘米 3六、试验纪录表格：密度试验（环刀法）环刀编号环刀重+土重（g）环刀重（g）土重（g）环刀容积（cm3）密度（g／cm3）试验二、 含水量试验一、试验目的：掌握烘干法测定土的含水量，了解土的含水情况。
二、基本原理：利用土烘干前后的重量差可得土中失去的水重，水重、干土重的比即为土的含水量。
三、仪器设备：烘箱、天平、干燥器、铝盒等。
四、试验步骤：1、用切土刀选取代表性土样15～30g放在小铝合内（约装满半铝盒， 砂土应多些），注意擦去盒口外周围的浮土，立即盖好并称重得w1，精确至0.01g；2、打开铝盒盖，放入烘箱（可交指导老师放），在100～1050c的温度下烘至恒重（砂土烘干时间不少于2小时；粉土试样少于30 g者烘干时间不少于3小时；粉质粘土和粘土试样少于30g者则不少于10小时）。
3、将烘干土样铝盒取出放入干燥器内（由实验室负责），冷却后取出立即盖好并称重得w2,精确至0.01g五、成果整理及计算：按下式计算土的含水量：ω＝w ww w1220−−×10000式中：ω──土的含水量，以百分数计；1w──烘干前试样重加铝盒重，g；2w──烘干后试样重加铝盒重，g；w──铝盒重，g，计算至0.100。
六、试验纪录表格：含水量试验（烘干法）试验三、 液限试验(圆锥仪法)一、实验目的：1、掌握用园锥仪测定土的液限含水量；2、根据试验结果，掌握塑性指数和液性指数的计算公式。
二、基本原理；从理论上讲，液限是粘性土的可塑状态转变为流动状态时的界限含水量。
用一特制的76g重的圆锥仪（见图1所示），在自重作用下沉入浓糊状稠泥的试样中，当沉入深。
度正好为10mm时试样的含水量即为所需测定的液限(含水量)WL本法只适用于小于0.5mm颗粒组成的，有机质（泥炭、腐植质等）含量不超过土的矿物部分干重量500细粒土。
三、仪器设备：华氏锥式液限仪、天平、烘箱、铝何等。
四、试验步骤：1、应尽可能采用天然含水量的土样进行测定，如为风干土时，应先予以碾碎过0.5筛，并适当喷洒水量拌合后放在有盖的玻璃瓶中润湿静置24小时。
2、取具有代表性的天然含水量土样约180克放入调土碗中，加蒸馏水用调土刀调拌成均匀浓糊状。
3、将调拌均匀的土样，用调土刀分层装入盛土杯内，注意每次装土用调土刀反复搅压，使其中不留有空隙和气泡，直到装满并刮去多余的土，使与盛土杯齐平。
在刮去余土时，不得用调土刀在土表面上反复涂抹。
4、将圆锥仪先放在另一底座上面的橡皮片上（切勿放在玻璃片上，以防锥尖变秃），检查圆锥能否停稳竖直。
5、用布擦净圆锥仪，并在锥尖部分涂一薄层凡士林或润滑油，用两指提起圆锥仪手柄，对准试样的中央，慢慢下放使锥尖与试样表面接触。
然后轻轻放手使圆锥仪在自重作用下沉入土中。
6、在放手的同时，打开秒表，约经15秒钟后锥体沉入土重深度恰为10mm时， 表示此时土的含水量适为液限，沉入深度以土面与锥体的接触线至锥尖之垂直距离为准。
7、如锥体在15秒钟时的入土深度大于或小于10mm时，则表示试样的含水量高于或低于液限。
这时先用调土刀将锥体沉入处附近沾有凡士林的土样挖出，而后将全部试样挖出放如瓷碗中，如含水量过高，则放在烘箱中适当烘烤或吹干，减少含水量或含水量小时加适量蒸馏水后进行调拌，重复5、6步骤，至锥体下沉深度刚好是10mm为止。
8、将所测得合格的试样，挖去沾有凡士林部分的土，取锥体附近的土约15g，放入铝盒中，盖好称重（准确至0.01g）后在1050c烘箱中进行烘干，冷却后称其干土重。
五、计算：液限计算公式：式中：G──湿土重（g）；──干土重（g）；GSW%──液限%。
计算至0.1%L练习题：粘性土的液限的定义和用途是什么？六、试验纪录表格：液限试验 铝盒号铝盒重+湿土重（g）铝盒重+干土重（g）铝盒重（g）水重（g）干土重（g）液限（%）试验四、 塑限试验(滚搓法)一、试验目的：1、掌握以滚搓法测定粘性土的塑限；2、掌握塑性指数，液性质数的计算公式。
二、基本原理：塑限是粘性土由半固体状态变为可塑状态时的界限含水量。
取一小块稍湿状稠泥的试样，用受搓成直径为3mm 的土调，正好产生裂缝并可始断裂时试样的含水量，即为所需测定的塑限W P 。
本法只适用于由小于0.5mm 颗粒组成，有机物(泥炭、腐植质等)含量不超过土的矿物部分重量5%的粘性土。
三、仪器设备；毛玻璃等。
四、试验步骤：1、同试验三第1步；2、同试验三第2步；3、去湿润的具有代表性土样100g，捏成泥团，如水分太少捏不成团时，加适量的水直至能捏成团又不粘手为止，如土中水分太多，可在太阳光下或烘箱内晒或烘。
然后将泥团压扁，如出现裂缝，表示含水量接近塑限。
4、取接近塑限的试样一小块，先用手搓成椭圆性 ，而后用手掌在毛玻璃板上（用毛面）轻轻搓滚。
搓滚时手掌均匀施加压力于土条上，不得使土条在毛玻璃板上无力滚动，也不能将土条压扁。
土条长度不宜超过手掌宽度，并在滚动时不应从手掌下任一边 脱出，而且土样在搓滚时不允许产生中空现象。
5、若土条搓成3mm 时，仍未产生裂缝及断裂现象，表示这时试样的含水量高于塑限，应将其捏成一团，按第4步重新搓滚。
如果搓滚土条大于3mm 时出现裂缝断裂现象，表示试样含水量小于塑限，则应在条土碗中加适量蒸馏水，均匀调制好试样，在进行搓滚。
6、直至达3mm 土条产生裂缝并开始断裂为止，将合格的断裂土条约（3—5）g 放入铝盒中盖紧，以避免水份蒸发损失，立即测定其含水量即为塑限。
五、计算： 塑限计算：%1001×−=）（SP G GW 式中：G、G S ——意义同液限计算 计算至0.1%六、试验纪录表格：塑限试验 铝盒号铝盒重+湿土重（g）铝盒重+干土重（g）铝盒重（g）水重（g）干土重（g）塑限W P（%）塑性指数I P粘性土的分类试验五、 联合测定液限、塑限一、试验目的：1、液塑限联合测定仪测定土的界限含水量；2、试验结果、掌握塑性指数和液性指数的计算公式。
二、仪器设备；液塑限联合测定仪、天平、烘箱、铝盒等。
三、试验步骤：1、取代表性试样200g，分成三份，放入盛土碗中，加不同数量的水，制成不同稠度的试样，试样的含水量宜分别接近液限、塑限和二者的中间状态，将试样调匀。
2、将制备的试样搅拌均匀，填入试样杯中，对较干的试样英充分搓揉，密实地填入试样杯中，填满后刮平表面。
3、将试样杯放在联合测定仪的升降座上，在圆锥上抹一薄层凡士林，接通电源，电使磁铁吸住圆锥。
4、调节零点，调整升降座,使圆锥尖接触试样表面,指示灯亮时圆锥在自重下沉入试样,经5s后测读圆锥下沉深度,取出试样杯,取部分试样测定含水量。
5、以相同步骤分别测定三个试样的圆锥下沉深度和含水量。
四、计算含水量：含水量按试验二中含水量计算公式计算。
五、绘制含水量、圆锥下沉深度关系曲线：以含水量为横坐标，圆锥下沉深度为纵坐标在双对数坐标纸上绘制关系曲线，三点应在一直线上，当三点不在一直线上时，通过高含水量的点与其余两点连成两条直线，在下沉深度为2mm出查得相应的两个含水量，当两个含水量的差值小于2%时，应以该两点含水量的平均值与高含水量的点连一直线，当两个含水量的差值大于、等于2%时，应重做试验。
六、求液限、塑限：在含水量与圆锥下沉深度的关系图上，查得下沉深度为10mm所对应的含水量为液限、查得下沉深度为2mm所对应的含水量为塑限，取直至整数。
七、计算塑性指数：Ip =WL－WP式中 IP——塑性指数；WL——液限含水量（%）；WP——塑限含水量（%）；八、试验纪录表格试验六、 压缩试验一、试验目的；1、 握试样在完全侧限条件下的室内压缩试验测定土的压缩系数的方法，并根据试验数据绘制空隙比与压力的关系曲线（即压缩曲线）。
2、 根据求得的压缩系数来评定土的压缩性。
二、基本原理：土样在外力作用下便产生压缩，其压缩量的大小与在土样上所加的荷重大小和土样的性质有关。
如在相同的荷重作用下，软土的压缩量就大，而坚密的土则压缩量小；在同一种土样的条件下，压缩量随着荷重的加大而增加。
施加不同的荷重，可得相应的空隙比，一般分级不要过大，视土的软硬程度及工程情况可取为12。
5、25、50、100、200、400、800、1600、3200 kp a 。
最后一级压力应比土层的计算压力大100～200 kp a ，这样，便可绘制压缩曲线并求得压缩系数。
三、仪器设备：压缩仪（或称固结仪）、百分表等。
， 四、试验步骤：1、按密度试验所述方法用环刀切取土样，测定土样试验前的密度。
2、按含水量试验的方法，取环刀切取土样后剩下的土样（不用占有凡士林部分的），测定土样试验前的含水量,并熟悉压缩仪各细节的构造及作用。
3、在压缩容器底板上安置好一块透水石（注意一定要平稳），接着安放护环，并固定护环。
4、将湿润滤纸一张放在压缩容器底部的透水石面上，然后将装有土样的环刀刀口向下放入护环内，在在土样面上放润滤纸一张，透水石一块和加压上盖。
5、将加压容器置于加压框架正中，安装百分表，施加1kp a 的预压力，使试样与仪器上下各部件之间接触，将百分表调零。
6、施加第一级荷载，因每一级荷载下土样的变形稳定需要很长时间，限于学生时间，因此定为10分钟即认为该级荷载下压缩变形已属稳定，即可加下一级荷载。
7、在最后一级变形稳定后，即可卸除全部荷载，取下百分表、压缩容器、分别拆除钢球、加压上盖、护环、透水石和滤纸等，小心取出带土的环刀、清理环刀等。
五、成果整理及计算：1、各级荷载下的百分表稳定度说，即为该级荷载下土样的稳定变形量S 土i2、计算土样的初始空隙比e 01)1(000−+=γW G e式中：G——土的颗粒比重W 0——试样前土的初始含水量0γ——试验前土的初始密度3、计算土颗粒高度h S （mm）1e h h S +=式中：0h ——土样的初始高度（等于环刀高度），mm 计算各级荷载下土样变形稳定后的空隙比i e1−=Sii h h e 式中：)(0i i S h h 土−=——各级荷载下土样高度，mm4、按一定比例绘制压缩曲线，并从曲线求算压缩系数 a 1-2和压缩模量E 1-2 六、试验纪录表格和图表： 1. 纪录表格压力（kp a ） 50 100200300400土样变形量S 土i (mm) (百分表读数*0.01) 土样高度h i (mm) 土样空隙比e i试验前初始含水量（%）试验前初始密度（g/cm 3）试验前初始孔隙比2. 图表试验七、 直接剪切试验一、试验目的：掌握应变控制式直剪仪进行室内直接剪切试验来测定土的抗剪强度指标的方法，并确定土的内摩擦角和内聚力。
