第2讲Altium Designer 10文件管理
Altium Designer10酷功能介绍之数据管理2ECAD 满足MCAD

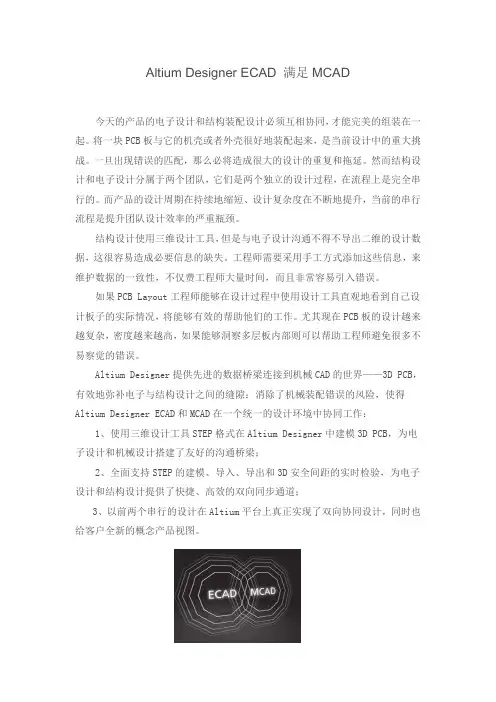

Altium Designer ECAD 满足MCAD今天的产品的电子设计和结构装配设计必须互相协同，才能完美的组装在一起。
将一块PCB板与它的机壳或者外壳很好地装配起来，是当前设计中的重大挑战。
一旦出现错误的匹配，那么必将造成很大的设计的重复和拖延。
然而结构设计和电子设计分属于两个团队，它们是两个独立的设计过程，在流程上是完全串行的。
而产品的设计周期在持续地缩短、设计复杂度在不断地提升，当前的串行流程是提升团队设计效率的严重瓶颈。
结构设计使用三维设计工具，但是与电子设计沟通不得不导出二维的设计数据，这很容易造成必要信息的缺失。
工程师需要采用手工方式添加这些信息，来维护数据的一致性，不仅费工程师大量时间，而且非常容易引入错误。
如果PCB Layout工程师能够在设计过程中使用设计工具直观地看到自己设计板子的实际情况，将能够有效的帮助他们的工作。
尤其现在PCB板的设计越来越复杂，密度越来越高，如果能够洞察多层板内部则可以帮助工程师避免很多不易察觉的错误。
Altium Designer提供先进的数据桥梁连接到机械CAD的世界——3D PCB，有效地弥补电子与结构设计之间的缝隙：消除了机械装配错误的风险，使得Altium Designer ECAD和MCAD在一个统一的设计环境中协同工作：1、使用三维设计工具STEP格式在Altium Designer中建模3D PCB，为电子设计和机械设计搭建了友好的沟通桥梁；2、全面支持STEP的建模、导入、导出和3D安全间距的实时检验，为电子设计和结构设计提供了快捷、高效的双向同步通道；3、以前两个串行的设计在Altium平台上真正实现了双向协同设计，同时也给客户全新的概念产品视图。
PCB建模其他的EDA的工具只是简单地把板子的轮廓和粗糙的器件信息导出为一个IDF文件到机械设计软件中。
与它们不同，Altium Designer使用了STEP模型，并且可以在PCB设计环境中对3D模型进行编辑。
实验二Altium-Designer-Release-10数字电路原理图
实验二 Altium-Designer-Release-10 数字电路原理图电子线路设计软件课程设计报告实验内容：实验二 Altium Designer Release 10 数字电路原理图设计一、实验目的：1、 学习使用 Altium Designer Release 10 绘制数字电路原理图； 2、 熟练掌握用 Altium Designer Release 10 设计原理图的流程； 3、 掌握从 Altium Designer Release 10 的库里查找数字电路所需原件； 4、 学习建立自己的元件库，能自己绘制没有的数字电路元件； 5、 学会对原理图进行电气检查，更改其中的错误。
二、Altium Designer Release 10 软件绘制数字电路的步骤1、建立设计文件 建立一个新的工程文件和原理图文件，并找到数字电路元件所在的元件库文件； 2、设置图纸参数 根据电路的复杂程度以及要求的图纸规范设置原理图图纸的大小、方向、表题栏的格式等参 数，经过画图的经验，我觉得这一步要在一开始就设置好，否则在中途更改图纸大小，会使 画好的元件布局不合理； 3、载入原理图符号库 在 AD 中，点击 Libraries 就可以到搜索元件符号的界面，而元件库很好添加，要那个库就在 搜索栏里找到这个库的名字，就可以添加这个库里元件符号。
4、放置和调整元件。
5、设置元件属性。
6、原理图的布线。
7、添加标注。
8、检测和修改。
三、Altium Designer 10 如何编辑元件库（一）、编辑一个单片机元件：1、首先在 Miscellaneous Connectors.IntLib 库里面找到有 2X33 个管脚的元件符号，删除一个 管脚剩下的 65 个管脚就是我们所需要的。
2、由于单片机的一些管脚的管脚名很长，这就需要我们要调整代表芯片的长方形的宽度， 我们把最长的管脚名先标注，然后在以这个管脚名调整长方形的宽度，若事先不调节好，可 能有些管脚名会重合看不清，在在修改起来比较麻烦。
AltiumDesignerAD10一步一步教程最完整
工具A附件(0)页面历史Restric tionsInfoLinktothisPage…View in Hierarc hyView SourcePCB设计入门—编辑中跳转到元数据结尾应用页面限制被Jim You添加，被Jason Howie最后更新于Ja n 20, 2012 (查看更改)显示评论到元数据的开头如需其它帮助，请查看以下链接观看培训视频中文论坛问题搜索AltiumDesigne r学习文档FAQ问题集Altium全国各地公共培训时间表联系我们—Altium中国Content s创建一个新的P CB工程创建一个新的电气原理图设置原理图选项画电路原理图加载元件和库在电路原理图中放置元件电路连线设置工程选项检查原理图的电气属性设置Error Reporti ng设置Conne ctionMatrix设置Compa rator编译工程创建一个新的P CB文件导入设计印刷电路板（PCB）的设计对PCB工作环境的设置定义层堆栈和其他非电气层的视图设置设置新的设计规则在PCB上摆放元器件手动布线板的自动布线板设计数据校验在3D模式下查看电路板设计为元器件封装创建和导入3D实体检验PCB板设计输出文件手动输出文件生成 Gerber文件创建一个器件清单深入研究概要本章旨在说明如何生成电路原理图、把设计信息更新到PCB文件中以及在PC B中布线和生成器件输出文件。
并且介绍了工程和集成库的概念以及提供了3D PCB开发环境的简要说明。
欢迎使用Alt ium Designe r，这是一个完善的适应电子产品发展的开发软件。
本章将以"非稳态多谐振荡器"为例，介绍如何创建一个PCB工程。
创建一个新的P CB工程在Altium Designe r里，一个工程包括所有文件之间的关联和设计的相关设置。
altium designer 10 基本操作
一、Altium Designer 10 简介Altium Designer 10 是一款专业的电子设计自动化软件，提供了丰富的功能和工具来帮助工程师进行电路设计与布局。
它包含了原理图设计、PCB设计、仿真、布线等多种功能模块，能够全面满足电子设计的需求。
二、Altium Designer 10 软件界面介绍1. 主界面：Altium Designer 10 的主界面分为菜单栏、工具栏、项目导航栏、设计区域等部分，通过这些界面的组织，用户可以方便地进行各种操作。
2. 菜单栏：Altium Designer 10 的菜单栏包含了各种功能和命令，用户可以通过菜单栏来进行软件的设置、操作和管理。
3. 工具栏：工具栏中包含了常用的工具和快捷按钮，用户可以通过工具栏来快速访问各种功能。
4. 项目导航栏：项目导航栏用于管理当前项目的各种文件和资源，在设计过程中起到了重要的作用。
5. 设计区域：设计区域是用户进行原理图设计、PCB布局等操作的主要区域，用户可以在设计区域中进行各种设计操作。
三、Altium Designer 10 基本操作1. 创建新项目：在 Altium Designer 10 中，用户可以通过菜单栏的“File”选项来创建新项目，选择“New Project”来新建一个项目，并按照提示逐步完成项目的建立。
2. 原理图设计：在新建的项目中，可以选择“Schematic”来进行原理图设计，通过绘制原理图符号、连接器件、建立电路连接等操作，完成原理图的设计。
3. PCB布局：完成原理图设计后，可以转到PCB布局，通过布置元件、走线、铺铜等操作来完成PCB的设计，保证电路连接安全可靠。
4. 设备连接：在 Altium Designer 10 中，用户可以通过USB线连接设备，在进行原理图设计和布局时，可以实时查看到设备的状态，方便调试和验证电路设计的准确性。
5. 仿真与验证：Altium Designer 10 中还提供了丰富的仿真和验证工具，用户可以对设计的电路进行仿真分析，验证设计的准确性和稳定性。
Altium Designer 10标准教程ppt课件教案第2章
未用引脚标志等，同时完成连线操作，如图所示。
3．绘图工具栏 绘图工具栏用于在原理图中绘制所需要的标注信息，不代表电气连接，如图所示。
2.2.3 工作窗口和工作面板
工作窗口是进行电路原理图设计的工作平台。在该窗口中，用户可以新 绘制一个原理图，也可以对现有的原理图进行编辑和修改。
• 设置图纸上的字体 图纸字体的设置可以通过单击“Document Options”（文档选项）对话框中
的“change System Font“按钮进行。
• 设置图纸参数信息 在文档选项对话框中选择“Parameters”（参数）标签页，即可进入图纸设
计信息的参数设置对话框，如图所示。
2.3 原理图工作环境设置
• 设置图纸大小 Altium Designer 10给出了两种图纸尺寸的设置方式。一种是Standard Style（标准样式），另一种是自定义样式。
• 设置图纸方向 可以设置为水平方向（Landscape）即横向，也可以设置为垂直方向即 纵向（Portrait），如图2-12所示。一般在绘制及显示时设为横向，在打
在Altium Designer 10电路设计软件中，原理图编辑器的工作环境设置是由原理 图“Preferences”（优先设定）设定对话框来完成的。
执行“Tools”（工具）→“Schematic Preferences”（原理图设置）菜单命令， 或者在编辑窗口内单击鼠标右键，在弹出的右键快捷菜单中执行“Option”（选项） →“Schematic Preferences” （原理图设置）命令，将会打开原理图优先设定对话框。
作。 • “Reports”（报告）菜单：可ห้องสมุดไป่ตู้行生成原理图中各种报表操作。 • “Window”（窗口）菜单：可对窗口进行各种操作。 • “Help”（帮助）菜单：帮助菜单。
altium designer 10 基本操作 -回复
altium designer 10 基本操作-回复Altium Designer 10是一款功能强大的电子设计自动化软件，用于电子电路设计和PCB布局。
本文将一步一步回答关于Altium Designer 10的基本操作。
第一步：软件安装和激活首先，下载并安装Altium Designer 10软件。
在安装过程中，根据系统要求进行设置。
安装完成后，获取软件的许可证并完成激活。
第二步：创建新的项目打开Altium Designer 10后，选择“File”菜单中的“New Project”选项。
在弹出的对话框中，选择“PCB Project”并填写项目的名称和存储路径。
点击“Next”完成项目创建。
第三步：添加原理图在新创建的项目中，选择“File”菜单中的“New”选项，并选择“Schematic”来创建原理图。
在原理图编辑界面中，通过选择工具栏中的元件和连线工具，将所需的元件和连接线拖放到绘制区域。
通过右键单击来编辑元件的属性，并连接各个元件。
第四步：创建PCB布局完成原理图设计后，需要将原理图转换为PCB布局。
选择“Design”菜单中的“Make PCB”选项，以生成PCB介质。
接下来，可以将生成的PCB布局拖放到绘制区域，并根据需要进行放置和布线。
第五步：封装和组件布局在进行PCB布局之前，需要定义每个元件的封装。
在库管理器中选择封装，然后从可用封装选项中选择适合的封装。
选择“Place”工具，在绘制区域中放置元件。
通过拖放和旋转来调整元件的位置和方向。
第六步：布线完成元件布局后，选择“Route”工具以进行布线。
使用“Track”工具在各个元件之间绘制连线。
通过调整层堆叠和设置连线宽度来满足设计需求。
使用“Via”工具连接不同层之间的连线。
第七步：完成布局在完成布线后，选择“Design”菜单中的“Design Rule Check”选项，以检查设计规则。
根据检查结果，调整布线以满足设计要求。
altium_designer10.0入门教程
在电路原理图中放置元件
第一种要在电路图中放置的元件为三极管， 示。
Q1 和 Q2 。电路图的大概布局将参照图 6-3 所
1.选择 View>>Fit Document 让，原理图表层全屏显示。 2.通过 Libraries 快捷键来显示库面板。
3.Q1 和 Q2 为 BJT 三极管，所以从 Libraries 面板顶部的库下拉列表中选择 Devices.IntLib 库激活当前库来激活这个库。
1.点击 Libraries 标签显示 Library 面板，如图 6-4。
2.在 Library 面板中点击 Search in 按钮，或者通过选择 Tools>>Find Component ，来打开
Libraries Search 对话框，如图 6-5 所示。
3.对于这个例子必须确定在 Options 设置中， Search in 设置为 Components 。对于库搜索 存在不同的情况，使用不同的选项。
图 6-3 非稳态多谐振荡器
加载元件和库
Altium Designer 为了管理数量巨大的电路标识，电路原理图编辑器提供了强大的库搜索功 能。虽然元件都在默认的安装库中，但是还是很有必要知道如何通过从库中去搜索元件。
按照下面的步骤来加载和添加图 6-3 电路所需的库。
首先我们来查找型号为 2N3904 的三极管。
2.在对话框左边的树形选项中单击 Schematic-Default Primitives ，激活并使能 Permanent 选项。单击 OK 以关闭该对话框。
3. 在您开始设计原理图前，保存此原理图，选择
File>>Save [ 快捷键： F，S] 。
画电路原理图
Altium_Designer AD10一步一步教程最完整
工具A附件(0)页面历史RestrictionsInfoLink to this Page…View in HierarchyView SourcePCB设计入门—编辑中跳转到元数据结尾应用页面限制被Jim You添加，被Jason Howie最后更新于Jan 20, 2012 (查看更改)显示评论到元数据的开头如需其它帮助，请查看以下链接观看培训视频中文论坛问题搜索Altium Designer学习文档FAQ问题集Altium全国各地公共培训时间表联系我们—Altium中国Contents创建一个新的PCB工程创建一个新的电气原理图设置原理图选项画电路原理图加载元件和库在电路原理图中放置元件电路连线设置工程选项检查原理图的电气属性设置Error Reporting设置Connection Matrix设置Comparator编译工程创建一个新的PCB文件导入设计印刷电路板（PCB）的设计对PCB工作环境的设置定义层堆栈和其他非电气层的视图设置设置新的设计规则在PCB上摆放元器件手动布线板的自动布线板设计数据校验在3D模式下查看电路板设计为元器件封装创建和导入3D实体检验PCB板设计输出文件手动输出文件生成Gerber 文件创建一个器件清单深入研究概要本章旨在说明如何生成电路原理图、把设计信息更新到PCB文件中以及在PCB中布线和生成器件输出文件。
并且介绍了工程和集成库的概念以及提供了3D PCB开发环境的简要说明。
欢迎使用Altium Designer，这是一个完善的适应电子产品发展的开发软件。
本章将以"非稳态多谐振荡器"为例，介绍如何创建一个PCB工程。
创建一个新的PCB工程在Altium Designer里，一个工程包括所有文件之间的关联和设计的相关设置。
一个工程文件，例如xxx.PrjPCB，是一个ASCII文本文件，它包括工程里的文件和输出的相关设置，例如，打印设置和CAM设置。
