物理化学积分球原理
积分球原理介绍|积分球工作原理
设进入积分球的一束光的总光通量为Φ，照射在球内壁面积为S3处。
光在
内壁表面上多次漫反射。
现考察内壁任意一点M处的照度E。
由于进入积分球的
光直接照在S3处，则由S3上每一点漫反射的光都会有一部分直接身到考察位置
M处，所有这些直接射到M处的光的照度总和称为直射照度，用E0表示。
除此
之外，还有从S3漫反射到积分球内壁各点经多次漫反射到达M处的光，这部分
光照度总和称为多次漫反射照度，用E∑表示。
于是，考察位置M处的照度E为
这两部分照度之和，即：E=E0+E∑ (1-1)
直射照度E0
在S3范围内任意一点A处取小面元dSA，射到此面元上的总光通量
为dΦ，则位置A处的照度EA为：EA=dΦ/dSA，积分球内壁可看成理想的漫反
射体，所以在A处的亮度LA为：LA=EAρ/π（式中ρ是漫反射系数）。
若考察位
置M处取一小面元dSM，则由亮度为LA的面元dSA发出到达dSM面元上的光通
量为：dΦA=LAdSAcosi1dSMcosi1’/rA2
公式中的各物理量如图所示。
由图中还可看出：i1=i1’，rA=2Rcosi1
（R是积分球内壁的半径）。
由面元dSA发出的光在考察位置M处形成的照度：
dE0=dΦA/dSM=LAdSAcosi1cosi1’/rA2=LAdSA/4R2
公式中的各物理量经过供稿和整理后，得出整个S3漫反射光在M
处形成的直射照度为：E0=ρ∫S3dΦ/4πR2=ρΦ/4πR2 (1-2)
式中Φ为进入积分球的总光通量。
多次漫反射照度E∑
现先分析内壁上任一位置N得到来自S3的直射光后，再次漫反射并
直接到达考察位置M的光，这部分称为一次附加照度E1。
由于N处同样得到直射照度E0，则亮度L0为L0=ρE0/π。
在N处
取面元dSN，从dSN发出在位置M处形成的一次附加照度dE1表示为：dE1=dΦ
1/dSN=L0dSNcosi2dSMcosi2’/ 4R2cosi2cosi2’dSM =L0dSN/4R2
由整个积分球内壁漫反射，在位置M处形成的总的一次照度E1为：
E1=ρE0∫SdSN/4πR2=ρE0S/4πR2=ρE0(1-f)S1/4πR
式中S1为整个球内壁的面积；f为开孔比（f=S2/S1，S2为开孔处
的球面面积）。
将S1=4πR2代入上式：E1=ρ(1-f)E0 （1-3）
依照同样的方法，可导出由内壁各处的一次照度在M处形成的二次
照度E2，三次照度E3，等等：
E2=ρ(1-f)E1=[ρ(1-f)]2E0
E3=ρ(1-f)E2=[ρ(1-f)]3E0
这样，多次漫反射总照度E∑为：E∑=E1+E2+E3+……=E0ρ
(1-f)/[1-ρ(1-f)] （1-4）
于是，在考察位置M处的总照度E：E=E0+E∑=E0/[1-ρ(1-f)] （1-5）
将（1-2）式供稿上式，则得到：E=ρΦ/4πR2[1-ρ(1-f)] （1-6）
由上式可以看出，内壁任意位置处的照度与进入积分球的总光通量
成正比。
这就是应用积分球测光源的光通量的基本公式。
积分球的作用|积分球的用途|积分球的应用
积分球的作用体现在大致三方面：
1.光接收器
被测光经积分球上的小孔进入球内，在内壁上设置一个或两个光探
测器，如硒光电池或光电倍增管等。
由光探测器输出的光电流与积分球内壁的照
度成正比，也就是与进入积分球的光通量成正比。
这样就可以根据输出光电流的
变化，得知进入积分球的光通量的变化。
2.均匀照亮的物面
在积分球内壁上与出光孔对称地均匀设置几个灯泡（通常有四个或六个）。
由灯泡发出的光经内壁多次漫反射而形成一个均匀明亮的发光球面，用它可作为被测光学系统的亮度均匀、大视场（2w>140度）的物面（光学系统入瞳与出光孔基本重合）。
该积分球用于照相物镜的渐晕系数和像面照度均匀性测量。
3.球形平行光管
在积分球的球体水平轴线两端开两个孔。
一个孔安装准直物镜，准直物镜的焦距等于球体内壁直径。
在靠近物镜这一边的壳体上与水平轴线对称设置数只灯泡，要求它们发出的光不能直接射到物镜上。
另一个孔上装上一个中心开孔的塞子，塞子外再塞一个内壁涂有黑色吸收层的牛角形消光管，使经过塞子孔进入消光管内的光被完全吸收。
因此，开孔塞子与消光管一起构成了黑体，这样，对准直物镜来说球体将模拟在明亮的天空中有一个全黑的目标。
取下开孔塞和消光管，换上白塞子，球体将模拟一个亮度均匀的天空。
带有准直物镜、灯泡、和黑、白塞子的积分球称为球形平行光管，它用于测量望远系数的杂光系数。
测量时，通过光电探测器分别测得黑体目标像和“白塞子”像的照度，也就是光电探测器分别测得的对应指示值，经过计算即可得到被测望远镜的杂光系数。
因为，若望远镜对明亮天空中一个黑体目标的成像不是全黑的，则说明望远镜除对目标成像外，还有杂光射到像面上。
积分球简介.
2 4R 2
同理还可以得到三次、四次、多次漫反射对B点的辐照度贡献。因此B点最 终的辐照度为
EB EB1 EB 2
1 4R 2
其中由于反射率ρ与波长λ有关，故在工程实践中一般令
( ) ( ) 1 ( )
并且以这个作为评价积分球的指标。
积分球的辅助光源
直接固定于积分球球壁上,用来补偿当待测物置入 积分球内部时, 待测物本身所吸收的光谱曲线, 一 般辅助光源为10 瓦之卤素灯泡, 须注意进行补偿 校正时, 辅助光源之光线不可直接照射到待测物。
积分球的设计
在积分球的设计中，主要设计的是开孔的位置，积分球内光源的放置位置， 遮蔽屏如何设置。
从上式可以看出，如果积分球内壁上的材料为理想漫反射材料，并且不考虑积 分球壁上开孔的影响，则积分球内壁上的每一个面元都有均匀的辐照度，这也 就是为什么积分球可以作为理想漫射光源或是匀光器使用的原因。
使用积分球的原因
一般而言，光学扩散片在小心地使用状况下，可降低量测时因侦测器上之 入射光源不均匀分布或光束稍微偏移所造成之些微误差，因而可提高量测 之准确度；但是在更精密的量测时，您就必须使用积分球作为光学扩散器 以使得上述之误差最小。
积分球的原理
积分球之基本工作原理如图所示；光线由输入孔入射后，光线在此球内部被均匀 的反射及漫射，因此输出孔所得到的光线为相当均匀之漫射光束。 而且入射光之 入பைடு நூலகம்角度、空间分布、及极化皆不会对输出之光束强度及均匀度造成影响。也因 为光线经过积分球内部之积分后才射出，因此积分球亦可当作一光强度衰减器。 其输出强度与输入强度比约为：光输出孔之面积/积分球内部之表面积 。
使用积分球来量测光通量(Lumen)时，可使得量测结果更为可靠；积分球可 降低并除去因光线之形状、 发散角度、及侦测器上不同位置之响应度差异 所造成之量测误差。
积分球的原理

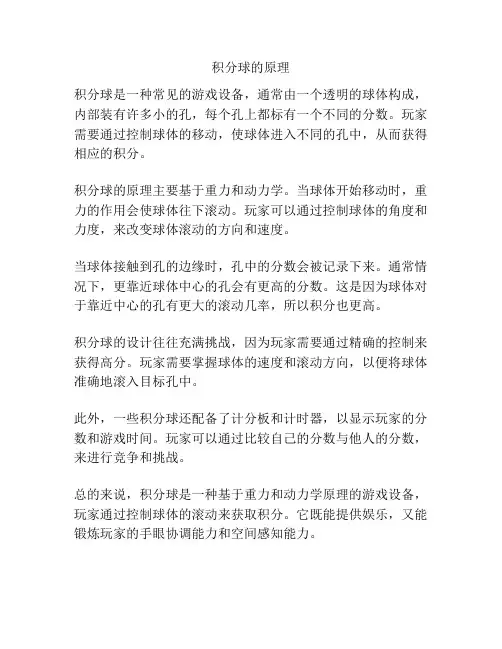

积分球的原理
积分球是一种常见的游戏设备，通常由一个透明的球体构成，内部装有许多小的孔，每个孔上都标有一个不同的分数。
玩家需要通过控制球体的移动，使球体进入不同的孔中，从而获得相应的积分。
积分球的原理主要基于重力和动力学。
当球体开始移动时，重力的作用会使球体往下滚动。
玩家可以通过控制球体的角度和力度，来改变球体滚动的方向和速度。
当球体接触到孔的边缘时，孔中的分数会被记录下来。
通常情况下，更靠近球体中心的孔会有更高的分数。
这是因为球体对于靠近中心的孔有更大的滚动几率，所以积分也更高。
积分球的设计往往充满挑战，因为玩家需要通过精确的控制来获得高分。
玩家需要掌握球体的速度和滚动方向，以便将球体准确地滚入目标孔中。
此外，一些积分球还配备了计分板和计时器，以显示玩家的分数和游戏时间。
玩家可以通过比较自己的分数与他人的分数，来进行竞争和挑战。
总的来说，积分球是一种基于重力和动力学原理的游戏设备，玩家通过控制球体的滚动来获取积分。
它既能提供娱乐，又能锻炼玩家的手眼协调能力和空间感知能力。
积分球基础知识
光源色温
指光源发出的光线颜色与黑体辐射在某 一温度下发出的光线颜色相同或相近时 的温度，单位为开尔文（K）。光源色温 影响积分球内光线的颜色表现。
显色指数
指光源对物体颜色的还原能力，用数字0100表示。显色指数越高，光源对物体颜色 的还原能力越强。在积分球内使用高显色指 数的光源可以提高测量的准确性和可靠性。
防潮防尘
注意防潮防尘，避免积分球内部结露或积尘，影响反射率 和透射率。
定期校准
定期对积分球进行校准，确保测量结果的准确性和可靠性。
THANKS FOR WATCHING
感谢您的观看
强。
校准光度计
通过积分球测量光度计的响应曲 线，可以校准光度计，提高其测
量准确度。
校准其他光学仪器
积分球还可用于其他光学仪器 （如色度计、光泽度计等）的校 准，确保这些仪器的测量准确度。
其他应用领域
科研实验
积分球可用于科研实验中的光学测量和校准工作，为科研提供准 确的光学参数。
教育教学
在教育教学领域，积分球可用于演示光学原理和实验，帮助学生 更好地理解和掌握光学知识。
积分球的作用
光度测量
均匀光源
用于测量光源的光通量、发光强度等 光度参数。
作为均匀光源，用于光学实验、光电 器件测试等。
色度测量
用于测量光源的色品坐标、色温等色 度参数。
积分球的历史与发展
01
起源
积分球的概念起源于19世纪，当时主要用于光度测量。
02
发展
随着光学和光电子技术的发展，积分球的制造和应用不断扩展，出现了
02
这些材料具有优异的反射性能和 稳定性，能够确保积分球内部光 线的均匀分布和测量精度。
内壁涂层
积分球说明
P1是一次反射
P2是二次反射
积分球原理
当 1，n时
结论：
E=
1 4r2
积分球内光照度大小与涂层的漫反射、光通量、球体的半 径有关。
我们要求照度均匀的话，需要保证积分球涂层漫反射率稳 定，球体半径处处相等。
积分球原理
当积分球内的光是均匀光的时候，可以测量任意一点的照
度E，根据辐照度原理
E=
，可以求出某个光谱对应
S
的光通量 ，则光源的光通量
= K m V d
其中 Km=683lm/W，V 为视见函数。
积分球原理
怎样验证光均匀性？ 一般来说，验证积分球内反射光的均匀性，我们采用
E p = 4 r 2
。
积分球原理
假设涂层漫反射系数为 。假设一束光通量为 的光
入射到积分球里面，在球内形成均匀光，在球内任意点A 的照度为E，设 E 0 是由第一次反射产生的照度（考虑到挡 板对光源的作用）：
E0 =
4 r 2
积分球原理
这束光在球内还要进行无穷多次的反射。则A点经过n次反 射后的总照度：
转动待测光源位置，观察测试结果变化的方法。
积分球原理
测试方案 采用高亮度绿色F5LED，功率约0.35W，发光角度约30°。 测试结果如下：
积分球原理
测量结果： 测量得到的平均光通量值为16.911 流明，测量值的标
准偏差为0.3911，得到误差小于±2.35%。 结论：
蓝菲光学（Labsphere）的积分球系统测量结果可靠、 稳定，对产品的性能给予可靠的保证，是LED 行业光学性 能测量的理想选择。
积分球简介
使用积分球来量测光通量(Lumen)时，可使得量测结果更为可靠；积分球可 降低并除去因光线之形状、 发散角度、及侦测器上不同位置之响应度差异 所造成之量测误差。
积分球亦可与分光仪搭配，将积分球之光输出孔衔接于分光仪之入射光栅 前，以确保待测光源射入分光仪之角度皆相同；使得量测之精度再现性大 幅的提高。
最后是积分球大小的影响。在推导中积分球的大小并不影响积分球表面上光照度 的均匀性。但由于积分球内部光线传播时必然带有损失，由平方反比定律可知， 积分球越大，出射窗上的光照度将越小。但积分球越大，能有效的减少屏和球内 其它物体使积分球偏离理想条件的影响，改善积分球出射窗处辐照度的均匀性， 从而提高测试精度。
积分球的辅助光源
直接固定于积分球球壁上,用来补偿当待测物置入 积分球内部时, 待测物本身所吸收的光谱曲线, 一 般辅助光源为10 瓦之卤素灯泡, 须注意进行补偿 校正时, 辅助光源之光线不可直接照射到待测物。
积分球的设计
在积分球的设计中，主要设计的是开孔的位置，积分球内光源的放置位置， 遮蔽屏如何设置。
再次是开口的影响。由于实际积分球的工作特性并非理想，因此出射窗口出的 辐照度也并非完全均匀。另外，实际工作时由于接收器不可能紧贴积分球内壁， 因此积分球内部分漫射光无法进入接收器，造成误差。实际中有人在一定条件 下使探测器凹进，使得入射光无法直接进入接收器，在一定程度上代替屏的作 用，从而减小误差。
谢谢大家！
积分球的典型设计
假设光源放置于积分球外，则积分球上开有两个孔。一个作为入射窗，一个为出 射窗。入射窗与出射窗的直径大小不超过积分球直径大小的1/10。在入射窗和出 射窗之间放置有遮蔽屏，遮蔽屏上涂有与积分球内部相同的材料，用来防止入射 窗的光未经漫反射直接出射。出射窗加装可变光阑，当入射光信号较小时，光阑 可以调大，用以增大信噪比；当入射光信号较大时，光阑可以调小，防止能量太 大使得接收器损坏。最终设计如图所示。

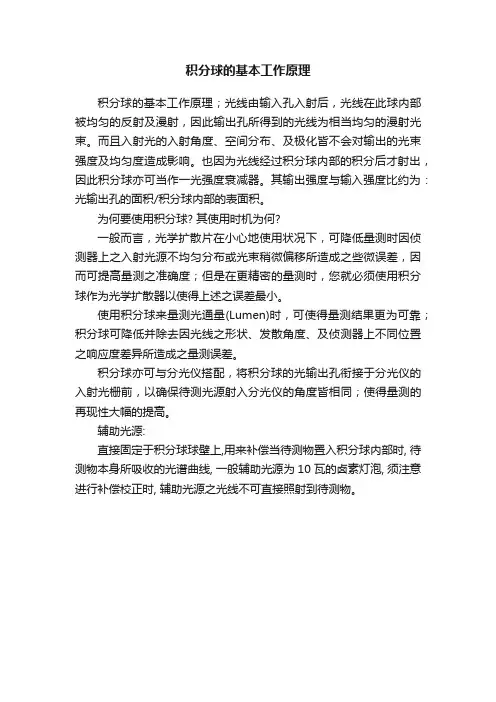

积分球的基本工作原理
积分球的基本工作原理
积分球的基本工作原理；光线由输入孔入射后，光线在此球内部被均匀的反射及漫射，因此输出孔所得到的光线为相当均匀的漫射光束。
而且入射光的入射角度、空间分布、及极化皆不会对输出的光束强度及均匀度造成影响。
也因为光线经过积分球内部的积分后才射出，因此积分球亦可当作一光强度衰减器。
其输出强度与输入强度比约为：光输出孔的面积/积分球内部的表面积。
为何要使用积分球? 其使用时机为何?
一般而言，光学扩散片在小心地使用状况下，可降低量测时因侦测器上之入射光源不均匀分布或光束稍微偏移所造成之些微误差，因而可提高量测之准确度；但是在更精密的量测时，您就必须使用积分球作为光学扩散器以使得上述之误差最小。
使用积分球来量测光通量(Lumen)时，可使得量测结果更为可靠；积分球可降低并除去因光线之形状、发散角度、及侦测器上不同位置之响应度差异所造成之量测误差。
积分球亦可与分光仪搭配，将积分球的光输出孔衔接于分光仪的入射光栅前，以确保待测光源射入分光仪的角度皆相同；使得量测的再现性大幅的提高。
辅助光源:
直接固定于积分球球壁上,用来补偿当待测物置入积分球内部时, 待测物本身所吸收的光谱曲线, 一般辅助光源为10 瓦的卤素灯泡, 须注意进行补偿校正时, 辅助光源之光线不可直接照射到待测物。
积分球原理
积分球基本原理及其不同的涂层产品简介：积分球又称为光通球，是一个中空的完整球壳,内壁涂白色漫反射层,且球内各点漫射均匀。
产品简介：积分球又称为光通球，是一个中空的,内壁涂一层平整的漫反射材料的完整球壳，其典型的功能就是收集光．收集的光被用作一个散射光源或作为测量用，例如色彩的测量，光源灯光的光度测定，荧光研究，镜子反射系数，拉漫散射样品研究，激光&LED的测量等。
技术特性：积分球的基本原理：积分球又称为光通球，是一个中空的完整球壳。
内壁涂白色漫反射层，且球内壁各点漫射均匀。
光源S在球壁上任意一点B 上产生的光照度是由多次反射光产生的光照度叠加而成的。
由积分学原理可得，球面上任意一点B的光照度E为：公式(1)中，E1为光源S直接照在B点上的光照度，E1的大小不仅与B点的位置有关，也与光源在球内的位置有关。
如果在光源S和B点间放一挡屏，挡去直接射向B点的光，则E1=0，因而在B点的光照度为：公式(1)公式(2)中，R为积分球半径、ρ为积分球内壁反射率。
R和ρ均为常数，因此在球壁上任意位置的光照度E（挡去直接光照后）与灯的光通量Φ成正比。
通过测量球壁窗口上的光照度E，就可求出光源的光通量Φ。
公式(2)积分球的涂层分类：积分球涂层反射率ρ(λ)和积分球等效透过率τ(λ)是积分球最重要的质量指标。
远方公司可提供三种涂层，以满足用户不同的测试需要。
远方公司积分球均为良好漫反射体，采用特殊工艺喷涂，涂层不易脱落，化学稳定性好，日久不易泛黄。
三种不同的反射率涂层：(1)远方专有诗贝伦SPEKTRON涂层：对波长为380nm到780nm的可见光的反射率稳定在80%左右．(2)高反射率涂层：对波长为400nm到500nm的光的反射率在94%到98%之间，随着波长的增加，反射率逐渐增大；对波长在500nm到1500nm的电磁波的反射率稳定在97%到99%之间．(3)普通BaSO4涂层：对波长在380nm到450nm之间的电磁波的反射率大于等于90%;对波长在 450nm到800nm的电磁波的反射率大于等于93%。
积分球的原理
积分球的原理
积分球，又称为点球仪，是一种用于测量物体表面微观形貌和粗糙度的仪器。
它的原理是利用球形探针在被测物体表面来回运动，通过测量探针在表面的位移和力的变化来分析表面的性质。
下面将详细介绍积分球的原理。
首先，积分球的探针是由一个球形的钻石或者硬质合金制成的。
这种球形的探针可以保证在测量过程中对被测物体表面不会造成损伤，同时也能够准确地测量表面的形状和粗糙度。
其次，积分球的原理是基于力的变化来测量表面的性质。
当探针在被测物体表面移动时，由于表面的形貌不规则，探针所受到的力也会随之变化。
通过测量探针受到的力的大小和方向，可以得到表面的高度变化和形貌特征。
另外，积分球还可以通过探针在表面的位移来测量表面的性质。
当探针在表面来回运动时，可以通过测量探针的位移和速度来分析表面的形貌和粗糙度。
通过对位移和速度的分析，可以得到表面的高度分布和形貌特征。
最后，积分球可以通过对探针在表面的运动轨迹进行分析来得到表面的性质。
通过对探针在表面的运动轨迹进行测量和分析，可以得到表面的高度变化和形貌特征。
这种方法可以更加直观地展现表面的形貌特征，对于粗糙度的测量有着重要的意义。
总之，积分球的原理是基于探针在被测物体表面的运动来测量表面的形貌和粗糙度。
通过对探针受到的力、位移和运动轨迹的测量和分析，可以得到表面的高度变化和形貌特征。
积分球在材料科学、表面工程、纳米技术等领域具有重要的应用价值，对于研究和分析表面的性质有着重要的意义。
积分球说明ppt课件
概述
积分球简介 积分球原理 积分球涂层 积分球测量方法 积分球尺寸选择
光度学概念
电磁波 电磁波又称电磁辐射。人眼可接收到的电磁辐射，波长大 约在380至780纳米之间，称为可见光。
光度学概念
视见函数 也被称为光谱光效率函数。
人眼对不同波长的光有不同的 灵敏度。
积分球涂层
为什么强调积分球涂层？ 1. 评价积分球的好坏主要靠涂料、挡板、开口、球体完美度
等，最主要是涂料。 2. 国内外的积分球最主要的差别在于积分球涂料不同。
积分球涂层
积分球涂层需要满足的条件 1. 根据CIE标准要求，漫反射率至少大于80%。 2. 漫反射率随波长的变化小，即呈光谱中性特性。 3. 化学稳定性好、不发黄。 （关于积分球涂层的标准要求：CIE-84-1989
漫反射率； 3. 球内没有任何物体，光源只看作发光但没有实物的抽象光
源。
积分球原理
朗伯光源与朗伯特性 若光源的发光强度按余弦规律变化，即其亮度与方向无关 。这类发射体称为余弦发光体或朗伯体，朗伯光源又称为 余弦体光源。 自然界的朗伯体：太阳、毛玻璃灯罩、白纸、积雪、白墙
积分球原理
朗伯特性：光源发出的光从任意方向看亮度都是一样的。
光度学概念
光照度 单位受照面积接受的光通量，定义为光照面的光照度E。
表达式：
E= S
单位：流明每平方米（lm/m2）
光度学
立体角
一个锥面所围成的空间部分称为立体角。
点光源以一定发散角照射到物体表面，它所形成的立体角称 为Ω。
表达式：
=
dA r2
光度学概念
发光强度
点光源向各方向发出的可见光。在某一个方向，单位立体角 内发出的光通量的发光强度。
关于积分球测试的总结
关于积分球的总结1.积分球的结构与基本原理积分球，一般只能用来测试全方位发光的光源的色温、光通量、色坐标、色容差、光效和光谱带，非全方位发光的光源只能测色温不能测光通。
色容差是指表征光色电检测系统软件计算的X,Y 值与标准光源之间差别。
数值越小，准确度越高。
光效是指光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，单位为lm/w 。
如A 灯与B 灯总光通均为100lm ，A 灯所耗为10W ，B 灯为20W ，那么就可以认为A 灯比B 灯要节能。
积分球的基本原理是让光源在球的中心发光，发出的光射到球内壁的涂层上产生漫反射，漫反射出来的光再经过漫反射，不断循环直至整个球内表面的光通量一致，那么在球壁上安装的探头读出的就是光源发出的光通量。
但是，得到这个结果的前提是探头与光源之间必须要有一块涂有相同涂层的隔板挡住，避免光源发出的光直接照到探头。
实验室的积分球是一个由铸铁构成的空心球状物，内壁涂有一层白色的粗糙涂层，主要成分为硫酸钡，主要用来产生漫反射，使整个球面的光强一致。
球壁上有开孔，用来安装探头，探头连到外置的一台高精度快速光谱辐射计。
实验室用的积分球上装有两个探头，其中一个为测量用探头，一个为感光探头。
两个探头必须同时使用才能使测量正常进行。
光源与探头之间装有一块涂有与球内壁相同涂层的挡板，除此之外球内还装有用来安装荧光灯的支架和安装钨丝灯的支架。
球内光源的供电由外部的交流稳压电源提供，同时接有一台功率计对电参数进行监控。
图1. 积分球内部结构 探头位置 挡板 钨丝灯灯座荧光灯支架图2 3m积分球内的辅助光源实验室中积分球直径主要有1m、1.75m以及3m。
试验时要根据不同的灯具选择不同直径大小的积分球进行测试，一般以灯具直径的1.5倍作为参考的标准。
3m的积分球与其他两个相比，内部多一辅助光源。
辅助光源的作用是用来弥补灯具因形状等的原因而造成测量时光通量的损失。
三者除了结构大小不一外，所能测量的光通量的量程也是不一样的，测量时要注意量程的选择。
