2014~2015第一学期《机械设计》期中考试
机械设计期中考试试题
一、填空题 (本题有24个空, 每个空1.5分, 36分)1. 常用的摩擦传动有(举出两种)________________、_________________；啮合传动有（举出两种）______________、_________________。
2. 带传动中，带的弹性滑动是带传动的___________特性，是_________避免的，而打滑是_________避免的。
3. 在受轴向变载荷的紧螺栓联接中，使用柔性螺栓，其主要作用是___________螺栓的应力幅。
4. 若已知一螺栓的性能等级为6.8级，由此可判断其屈服极限σS ＝________MPa 、强度极限σB ＝______MPa 。
5. 在齿轮设计中引入的齿宽系数φd 是_____________与_____________的比值。
6. 当设计圆柱齿轮传动时，在齿数、齿宽、材料及热处理不变的条件下，____________可提高齿面接触疲劳强度。
7、控制适当的预拉力是保证带传动正常工作的重要条件，预拉力不足，则____________；预拉力过大，则____________。
8、在静强度条件下，塑性材料的极限应力是____________，而脆性材料的极限应力____________。
10、平键联接中，______面是工作面；锲形键联接中，______是工作面。
平键联接中，______、______用于动联接。
11、平键联接的主要失效形式有：工作面______（静联接），工作面______（动联接），个别情况下会出现键的剪断。
二、选择题（共20分）1、 塑性材料制成的零件进行静强度计算时，其极限应力为______。
A ．a σB S σC ．0σD ．1-σ2、 零件表面经淬火、氮化、喷丸、滚子碾压等处理后，其疲劳强度 ______。
A ．增高；B ．不变；C ．降低；D ．增高或降低要视处理方法而定。
、3、 采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用______。
机械设计基础期中考试参考答案(杜强)
西华大学课程考试（考查）参考答案（B 卷）第1页 共2页课程名称： 机械设计基础 考试时间： 100 分钟 课程代码： 6003279 试卷总分： 100 分 一、判断题参考答案及评分标准：（本大题共6小题，每小题2分，总计12分） 评分标准：判对一项得2分，不判或判错得0分 参考答案： 1﹑√ 2﹑√ 3﹑× 4﹑× 5﹑√ 6﹑× 二、选择题参考答案及评分标准：（本大题共14小题，每小题2分，总计28分） 评分标准：选对一项得2分，不选或选错得0分，…… 参考答案： 1﹑B 2﹑C 3﹑C 、D 4﹑C 5﹑B 6﹑B 7﹑C 8﹑B 9﹑C 10、D 11、D 12、A 13、B 14、A 三、答题要点及评分标准：(8分) 参考答案： 解：F ＝3n －2P L －P H ＝3*5－2*7－0＝1 此题中存在复合铰链，由构件2、3、4、5、6组成4个低副 具有确定运动 四、答题要点及评分标准：(8分) 参考答案： 解：（1）因为AB BC AD CD l l l l +<+，且又以最短杆AB 的邻边为机架，则此机构为曲柄摇杆机构。
（2）有。
因为以AB 为原动件时，此机构为曲柄摇杆机构。
五、答题要点及评分标准：(12分) 参考答案： 解：由题意的得，5-3-6-4组成行星轮系 i 54H ＝（n 5-n H ）/（n 4－n H ）＝－Z 3×Z 4/(Z 5×Z 6)=-8 因为1－2－5组成定轴轮系 i 12＝n 1/n 2＝n 1/n 5＝-Z 2/Z 1=-2 所以n 5＝450r/min 把n 4＝0及n 5＝450r/min 代入上式 得到n H ＝-50r/min 这表明系杆H 的旋转方向和齿轮1的相反，为逆时针方向。
六、答题要点及评分标准：(16分) 参考答案：第 2 页 共 2 页七. 答题要点及评分标准：(16分)参考答案：解：（1）大齿轮齿数 10025412=⨯==uz z 查表得： 79.159.118.262.22121====Sa Sa Fa Fa Y Y Y Y28.26259.162.279.118.2280112212=⨯⨯⨯=⋅=Sa Fa Sa Fa F F Y Y Y Y σσ MPa （2） ∵ ][][2211F F F F σσσσ<<∴ 两齿轮均满足齿根弯曲疲劳强度的要求。
机械设计期中考试试卷
2018－2019 学年第 一 学期 期 中 考试（查）试题 A 卷第 1 页 共 6 页考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每空1分，共25分）1、零件表面的疲劳是受到 长期作用的表面产生 的现象。
2、螺纹联接防松，按其防松原理可分为 防松、摩擦防松和永久防松。
3、由一组协同工作的零件所组成的独立制造或独立装配的组合体称为 。
4、在疲劳曲线上，以循环基数N 0为界分为两个区：当N ≥N 0时，为 区；；当N ＜N 0时，为 区。
5、螺纹的公称直径是 径，对外螺纹它是指螺纹 所在圆柱的直径。
6、刚度是指机械零件在载荷作用下抵抗 的能力。
零件材料的弹性模量越小，其刚度就越 。
7、按键齿齿廓曲线的不同，花键分为 花键和 花键。
8、对于链速v <0.6m ／s 的低速链传动，因其主要失效形式是链条的 ，故应按 条件进行计算。
9、普通平键连接工作时，平键的工作面是 ，平键的剖面尺寸按 从标准中查取。
10、楔键联接靠 传递转矩，用于对中性要求不高的联接。
11、对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按 个键计算。
12、在设计V 带传动时，V 带的型号可根据 和 查选型图确定。
13、在常用的螺纹牙型中 传动效率最高， 自锁性最好。
14、带传动中，带速一定时，传递功率的大小取决于 的大小。
15、在一般情况下，链传动的 传动比为常数， 传动比不为常数。
二、 选择题（每题1分，共20分）1、某钢制零件材料的对称循环弯曲疲劳极限σ-1 = 300 MPa ，若疲劳曲线指数m = 9，应力b h 学院： 班级： 学号： 姓名：循环基数N0 =107，当该零件工作的实际应力循环次数N =105时，则按有限寿命计算，对应于N的疲劳极限为 MPa 。
A.428B.430.5C.500.4D.3002、带张紧的目的是。

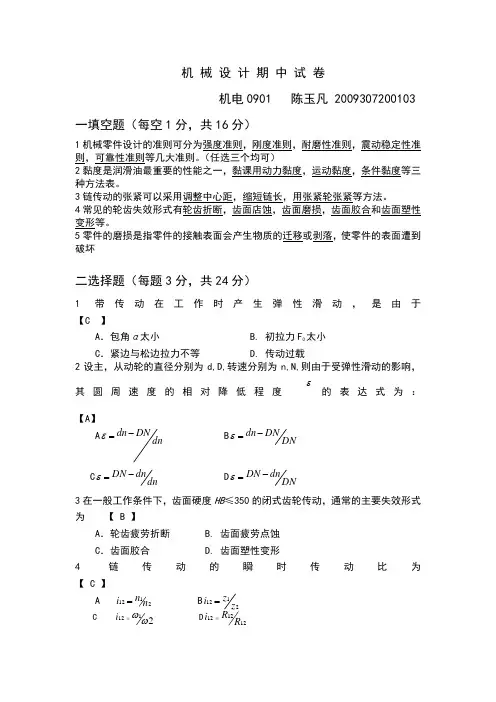

机械设计期中试卷
机 械 设 计 期 中 试 卷机电0901 陈玉凡 2009307200103 一填空题（每空1分，共16分）1机械零件设计的准则可分为强度准则，刚度准则，耐磨性准则，震动稳定性准则，可靠性准则等几大准则。
（任选三个均可）2黏度是润滑油最重要的性能之一，黏课用动力黏度，运动黏度，条件黏度等三种方法表。
3链传动的张紧可以采用调整中心距，缩短链长，用张紧轮张紧等方法。
4常见的轮齿失效形式有轮齿折断，齿面店蚀，齿面磨损，齿面胶合和齿面塑性变形等。
5零件的磨损是指零件的接触表面会产生物质的迁移或剥落，使零件的表面遭到破坏二选择题（每题3分，共24分）1带传动在工作时产生弹性滑动，是由于 【C 】A ．包角α太小 B. 初拉力F 0太小C ．紧边与松边拉力不等 D. 传动过载2设主，从动轮的直径分别为d,D,转速分别为n,N,则由于受弹性滑动的影响，其圆周速度的相对降低程度ε的表达式为： 【A 】 A dn DN dn -=ε B DN DN dn -=ε C dn dn DN -=ε D DN dn DN -=ε3在一般工作条件下，齿面硬度HB ≤350的闭式齿轮传动，通常的主要失效形式为 【 B 】A ．轮齿疲劳折断 B. 齿面疲劳点蚀C ．齿面胶合 D. 齿面塑性变形4链传动的瞬时传动比为【 C 】 A 2112n n i = B 2112z z i = C 2112ωω=i D 121212R R i =5当带处于弹性滑动时，主动轮圆周速度1V 和从动轮圆周速度2V 的大小关系为 【B 】 A 21V V > B 12V V > C 21V V = D 不确定6对于V 带传动，其中心距为 【A 】 A )(2)(7.021021d d d d d d a d d +≤≤+ B )(2)(5.021021d d d d d d a d d +≤≤+C )(5.1)(7.02121d d d d d d a d d +≤≤+D )(5.1)(5.021021d d d d d d a d d +≤≤+7当流体的膜厚比λ>3时，其程何种摩擦状态 【D 】A 干摩擦B 边界弄擦C 混合摩擦D 流体摩擦8已知某材料受规律性非稳定对称循环应变力作用，各级应力最大值分别为1231=σMPa,MPa MPa 100,11521==σσ,作用次数分别为4000000,70000,3000321===n n n 。
机械设计 基础试卷(2014)-中南大学
1---○---○------○---○---………… 评卷密封线………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理…………评卷密封线………… 中南大学考试试卷 2014~2015学年第一学期机械设计基础课程 时间110分钟 56学时，3.5学分，闭卷，总分100分，占总评成绩70 %一、 填空题（每小题2分，共20分） 1. 机械中有用来完成有用的机械功的例如________________机，也有用来转换机械能的，例如________________机 2. 四杆机构的极位夹角是指当它的_____________在两个极限位置时，它的和_____________共线的两个位置间所夹的锐角。
3. 滚子从动件凸轮机构，由于滚子与凸轮之间为滚动摩擦________________，故可以承受________________是常用的一种型式。
4. 对于标准直齿轮，其分度圆上的________________和________________是相等的。
5. 已知一对外啮合直齿圆柱齿轮的中心距a ＝350 mm ；传动比i ＝9/5；z 1＝50；m ＝ mm ； z 2＝ 。
6. 螺纹在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间的夹角称为________________。
矩形螺纹的自锁条件为________________。
7. 带传动中由于带富有弹性，他能起________________作用，因此传动噪音________________。
8. 为了减少链传动的不均匀性，减少噪声，应尽量采用________________的链条，并且对小链轮的齿数要________________。
9. 说明滚动轴承70219的类型：_______________ ；内径：_______________mm 。
10. 为保证加工质量，轴上要磨削的轴段应有砂轮 ；车削螺纹的轴段应有 。

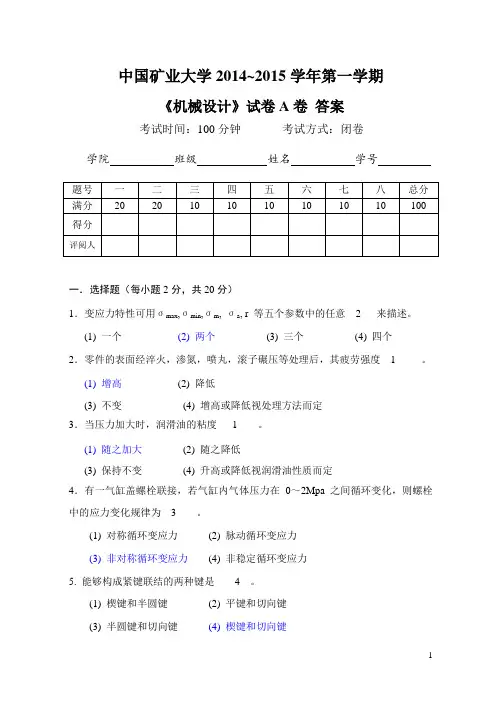

2014-2015机械设计试卷A+(答案Y)(1)
中国矿业大学2014~2015学年第一学期《机械设计》试卷A卷答案考试时间：100分钟考试方式：闭卷学院班级姓名学号一．选择题（每小题2分，共20分）1．变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意__2___来描述。
(1) 一个(2) 两个(3) 三个(4) 四个2．零件的表面经淬火，渗氮，喷丸，滚子碾压等处理后，其疲劳强度__1_____。
(1) 增高(2) 降低(3) 不变(4) 增高或降低视处理方法而定3．当压力加大时，润滑油的粘度___1____。
(1) 随之加大(2) 随之降低(3) 保持不变(4) 升高或降低视润滑油性质而定4．有一气缸盖螺栓联接，若气缸内气体压力在0～2Mpa 之间循环变化，则螺栓中的应力变化规律为__3____。
(1) 对称循环变应力(2) 脉动循环变应力(3) 非对称循环变应力(4) 非稳定循环变应力5. 能够构成紧键联结的两种键是____4__。
(1) 楔键和半圆键(2) 平键和切向键(3) 半圆键和切向键(4) 楔键和切向键6. 带传动设计中，选取小带轮基准直径的依据是___1___。
(1) 带的型号(2) 带的速度(3) 主动轮转速(4) 传动比7．链传动中，限制链轮最少齿数的目的之一是为了___1___。
(1) 减少传动的运动不均匀性和动载荷(2) 防止链节磨损后脱链(3) 使小链轮轮齿受力均匀(4) 防止润滑不良时轮齿加速磨损8．滑动轴承中，含油轴承是采用 2 材料制成的。
(1)硬木(2)粉末冶金(3)塑料(4)橡胶9. 滚动轴承的额定寿命是指__4___。
(1)在额定动载荷作用下，轴承所能达到的寿命(2)在额定工况和额定动载荷作用下，轴承所能达到的寿命(3)在额定工况及额定动载荷作用下，90%轴承所能达到的寿命(4)同一批轴承进行试验中，90%轴承所能达到的寿命10．圆柱形螺旋拉伸弹簧可按曲梁受_4___进行强度计算。
(1) 拉伸 (2) 压缩 (3) 弯曲(4) 扭转二．填空题（每空1分，共20分）1．混合摩擦（非液体摩擦）滑动轴承计算应校核P 、PV 和V 值。
14级《机械制图》第一学期期中考试题
学校： 班级： 姓名： 考场： ----------------------装----------------------------------订----------------------------线----------------------------------------庄浪县职教中心2014～2015学年第一学期期中试题（卷）14年级 《机械制图》命题教师： 田旭阳 用时：120分钟注意：1.几何作图题保留必要的作图痕迹；2.作图题必须用铅笔作答，否则按0分计。
一 二 三 四总分一．填空题（每空2分，共20分）1. 被称为工程界的通用技术语言。
2.图框有两种格式，通常留有装订边的图框，装订边的宽度为 mm 。
3.图样中 与其 相应要素的线性尺寸之比，称为比例。
4.图样中汉字应写成 体字，汉字的高度不应小于 mm 。
5.粗实线一般应用与绘制 线，细虚线一般应用与绘制 线。
6.45°倒角，用字母 表示45°，标注圆的直径时应在尺寸数字前加注符号 。
二．选择题（每题2分，共20分） 1.在尺寸标注中，尺寸线为（ ）。
A ．粗实线 B ．细实线 C ．细点画线D ．双点画线2.平面图形中的尺寸分为（ ）。
A ．定形尺寸和圆弧尺寸 B ．定位尺寸和直线尺寸 C ．定形尺寸和定位尺寸D ．圆弧尺寸和直线尺寸3. 当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）。
A ．积聚性B ．类似性C ．实形性4.三面投影体系中，W 面展平的方向是（ ）。
A ．W 面永不动B ．W 面绕Z 轴向左转90°C ．W 面绕Z 轴向右转90°D ．W 面绕Y 轴向下转90°5．物体左视图的投影方向是（ ）。
A ．由前向后 B ．由右向左 C ．由左向右D ．由后向前6．俯视图反映了物体的什么方位（ ）。
A ．上下B ．左右C ．上下前后D ．前后左右7．三视图中"宽相等"是指哪两个视图之间的关系（ ）。
东莞理工机械设计基础试卷样式
东莞理工学院（本科）试卷（期中考试）参考答案2015--2016学年第一学期《机械设计基础》一、是非题（共20分，每小题2分，对者在括号内打“√”，错者打“×”）1、(×)国标规定，以螺纹小径作为普通螺纹的公称直径。
2、(×)标记为“键C14×56GB/T1096-2003”的普通平键，其工作长度为56mm。
3、(√)摆动导杆机构能将转动变为摆动。
4、(√)从端面观察，一对渐开线斜齿圆柱齿轮传动相当于一对渐开线直齿圆柱齿轮传动。
5、(×)渐开线直齿圆柱齿轮的齿根圆恒大于基圆。
6、(×)渐开线直齿圆柱齿轮的正确啮合条件是只要两齿轮模数相等即可。
7、(√)当两个被连接件都较薄时，宜采用螺栓连接。
8、(√)普通平键是以键的两个侧面作为工作面的。
9、(×)对心曲柄滑块机构具有急回运动特性。
10、(√)按防松原理分类,对顶螺母属于摩擦防松。
二、选择填空题（共12分，每空2分）1、铰链四杆机构的压力角是指在不计摩擦情况下连杆作用于C上的力与该力作用点速度间所夹的锐角。
A.主动件；B.机架；C.从动连架杆。
2、在设计直动滚子从动件盘形凸轮机构时，发现压力角超过了许用值，且实际轮廓曲线出现变尖现象，此时应采用的措施是B。
A.减小滚子半径；B.加大基圆半径；C.减小基圆半径。
3、铰链四杆机构中，是否存在死点，取决于A是否与连杆共线。
A.从动连架杆；B.主动件；C.机架。
4、端面尺寸相当的斜齿圆柱齿轮传动比直齿圆柱齿轮传动的重合度C。
A.小；B.相等；C.大。
5、一对渐开线斜齿圆柱齿轮在啮合传动过程中，一对齿廓上的接触线长度是C变化的。
A.由小到大逐渐；B.由大到小逐渐；C.由小到大再到小逐渐；D.始终保持定值。
6、在设计铰链四杆机构时，应使最小传动角B。
A.尽可能小一些；B.尽可能大一些；C.为0o。
三、填空题（共10分，每空1分）1、在平面机构中若引入PH 个高副将产生PH个约束，而引入PL个低副将产生2PL个约束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014~2015第一学期《机械设计》
期中考试
1.某合金钢制零件，其材料的抗拉强度极限σB =1200MPa ，疲劳极限σ-1 =460MPa ，屈服极限σs =920MPa 。
零件的综合影响系数K σ=1.615。
试绘制该零件的a m σσ-简化疲劳极限应力图。
（设
12σσ-σ=
ψ-σ=0.2）
2. 图示一V 带传动，小带轮为主动轮，转向为顺时针。
A 、C 和B 、D 分别是V 带绕入点和绕出点。
试问：
1）在哪个点上带速大于带轮圆周速度？(D)
2）在哪个点上带速等于带轮圆周速度？(AC) 3）在哪个点上带速小于带轮圆周速度？(B)
4.如图所示为一铸铁支架固定在水泥地基上，受载荷R V=5000N，方向如图。
支架与地基间的摩擦系数f=0.4，设螺栓材料为35号
钢，许用应力[σ]=80MPa，螺栓的相对刚度
3.0
2
1
1=
+c
c
c
，可靠系数
K f=1.2。
其他尺寸见图。
为保证正常工作，螺栓的根径d1至少要为多少？。
