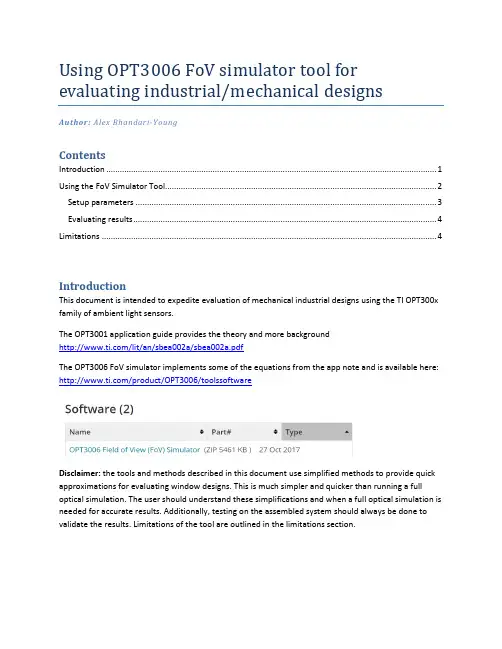

Using OPT3006 FoV simulator tool for evaluating industrial/mechanical designsAuthor: Alex Bhandari-YoungContentsIntroduction (1)Using the FoV Simulator Tool (2)Setup parameters (3)Evaluating results (4)Limitations (4)IntroductionThis document is intended to expedite evaluation of mechanical industrial designs using the TI OPT300x family of ambient light sensors.The OPT3001 application guide provides the theory and more background/lit/an/sbea002a/sbea002a.pdfThe OPT3006 FoV simulator implements some of the equations from the app note and is available here: /product/OPT3006/toolssoftwareDisclaimer: the tools and methods described in this document use simplified methods to provide quick approximations for evaluating window designs. This is much simpler and quicker than running a full optical simulation. The user should understand these simplifications and when a full optical simulation is needed for accurate results. Additionally, testing on the assembled system should always be done to validate the results. Limitations of the tool are outlined in the limitations section.Using the FoV Simulator ToolFrom the OPT3001 application guide the use of a hole or window can restrict the device field of view as shown.The tool pictured below is used to simulate this effect. Instructions for using the tool are available with the software download. In this document we focus on the differences needed when using this for a hole in a cover over the light sensor rather than a hole in a flex PCB.This method also works if a cover with hole is used with OPT3006 or 3007. In this case two simulations should be run: one for the flex PCB hole and another for the cover hole, and the worst case should be selected as the limiting case.Below is the tool when used for OPT3006/7 on flex PCB.Setup parametersTo use for a cover material the window/hole width is entered for the hole size. The solder height represents the distance between sensor and hole in the simulator so this distance should be entered here.Below shows an example for simulating a 3mm hole and 1mm distance between hole and sensor.The other parameters can also be used to check tolerances in device placement and hole position if needed. The rectangle will likely move off the screen as these are large values than typically used for OPT3006 and flex PCB holes.Solder height = distance from sensor to cover/hole Hole width is the size of the hole/window in the cover materialEvaluating resultsThe plot shows across angle how the hole is going to change the area of the sensor illuminated. A quick check is to compare the half angle of the hole with the half-power angle spec of the OPT device. As the shadow typically creates a sharp drop off keeping this cutoff above the half angle spec of the OPT300x device used will give good performance in most cases. Similarly the half–power angle spec in the simulator can be compared with the OPT device half power angle spec as well.The OPT3004 has a large half power angle of 57 degrees as shown in the datasheet.OPT3001 has a half power angle of 47 degrees.Using these numbers with OPT3001 the hole size could be slightly increased for slightly increased field of view, but the effect would be quite small and most of the device field of view is utilized. If OPT3004 was used with these hole dimensions then the device is being limited closer to the field of view of OPT3001. This is still quite a large field of view and in most applications this reduction could be acceptable. The user should determine the required field of view for their use case when selecting these industrial design window parameters.LimitationsThe FoV simulator tool takes a 2D slice of the 3D system and runs a simulation where the light source angle is swept in one dimension. The window opening is modeled as a cutout in a rectangle. Since this uses a 2D slice any cutout shape is treated as a rectangle. This will introduce different inaccuracies depending on the hole shape used and this should be understood. Tapering is not taken into account. The sensor width also assumes the 2D cutout is taken with a certain orientation with respect to the device.It is assumed light travels in a straight path through the opening and the index of diffraction of the window matches the air (that is there is no window material – window is simply a cutout).This is a simple shadow simulator and only calculates how much of the device is obscured for each angle of entry. No other effects are taken into account.See documentation included with the software download for more details.。

火花机MAKINO

火花机MAKINO

日本牧野NC ELECTRICAL DISCHARGE MACHINE数控计算机火花机SIMPLE OPERATION MANUA L简明操作手册(M G H系统)牧野机床(中国)有限公司应用部编制二零零四年二月二日前言MAKINO放电加工机MGH新系统已在二零零二年七月份向世界推出,为了配合客户更好的使用该机型,我公司技术部专门编制了这本手册,希望对您的使用有所帮助.如果您在使用中有任何疑问,欢迎致电牧野(中国)公司本手册主要内容有﹕一、机床简介二、操作按钮键的使用三、加工前的准备事宜四、程序的编写五、如何激活加工六、机床各功能的使用七、MODEL PLAN(数据模型)八、摇动方式九、加工方式十、放电组合的选用十一、扩孔加工十二、精密加工定位技术十三、抛光加工(面积小于30×30mm,非镜面加工机)十四、螺纹孔加工(I用G103扩镗,II用C轴头)十五、C轴头的使用十六、镜面机的加工(HQSF)十七、ATC的使用十八、连续加工的步骤十九、IES程序自成二十、G码和M码表二十一警报以及消除二十二日常保养二十三附表由于时间仓促,资料有限,错误在所难免,在内容和技术上尚有不足、不当之处,恳请广大用户赐面给予斧正、以及提出宝贵意见,为以后的版本修订,提供更好的第一手的手册资料,精益求精,务求做到最好。

牧野机床(中国)有限公司应用部二○○四年二月二日一、机床简介2)机床性能指针最小步进单位:(C轴度),最小驱动单位:(C轴度/,工件坐标系:80个,程序内存量:470KB,电池使用年限10年,三轴滑枕控制移动,行程限位保护电极位置补偿32个,电极直径补偿99个,放电组合M100(其中10为用户自设),加工电压选择:8种,加工电流选择:90种,加工条件号码E2,000(其中1,000为用户自设)。

冷却系统:强压气冷,积碳跳逸保护,显示器:15"彩色夜光晶液显,可触幕。

3)主要功能对话式编程model plan 摇动辅助orbital functions 牧野专家系统expert system 绘图graph 逸离和回复retract and return function 自动定位measuring function 时间控制time-controlled machining 加工监察系统machining progress monitor加工时间显示machining time display程序测试machining model override function 故障自诊Hitch auto diagnose自动关机power supply off 帮助指导help function NC功能general NC function 程序自动生成programming support function 行程限位保护travels limit protect 仿真加工model machining no-effective 自动灭火automatic fire extinguisher附配件功能optional:自动转换电极ATC (automatic tool change)镜面加工HQSF(high-quality high-speed finish machining)电极旋转补偿electrode rotation compensation[必须配置C轴旋转头]电极中心自动补偿electrode center automatic compensationMAKINO STANDARD ELECTRODE REDUCTION标准火花位二、常用机床按键一、手动操作盒1)ATC MAGAZINE 自动换刀库旋转盘转动2)上油键3)工作升/降按键4)INTERRUPT 校工键5)HOLDER-UNCLAMP 电极夹头键6)速度调速键7)翻页键: 翻页键是在放电组合等多页数据时用于翻页之用8)激活键用来执行程序等;停止键是用于机床暂停;回复键是机床复位之用9)功能执行按钮—固化功能模式MACH 自动回到机床原点(在每天旱晨关上电源,加工之前必须动作,这对加工精度很有利。

全国电机设计大赛-18页文档资料

全国电机设计大赛-18页文档资料
yanfabu/ap/bd/Q/qv/id/11662
就目前而言,infolytica公司还没有开放这个端口的计划。后续的开发中,不 排除开放端口的可能。
宣传册上显示,motorsolve结合了有限元法和磁路法,但是两者到底如何结 合呢?为什么说它比起其他软件,能够保证计算速度和精度呢?
yanfabu/ap/bd/Q/qv/id/11661
电机设计软件MotorSolve免费网络培训【视频】 基于 Motorsolve 的水泵用无刷直流电机的分析 Infolytica 软件在兆瓦级外转子永磁风力发电机开发中的应用 高速开关磁阻风机 设计新型的蛙腿式绕组永磁无刷直流电机(英文) 风机用外转子电机的设计与分析
基于motersolve的10万转高速永磁无刷直流电机设计仿真以及极数对比分析 基于MotorSolve 的纯电动客车用120kW 三相异步电动机优化设计 基于 Motorsolve 的开关磁阻电机优化设计及有限元分析 基于MotorSolve的小功率永磁同步电机设计 用MOTORSOLVE设计开关磁阻电机与电励磁双凸极电机对比 直流永磁40W电机计算
材料、定子材料和线圈材料。初次之外,MotorSolve还能够自定义材料。
motorsolve主要分析哪些电机啊? yanfabu/ap/bd/Q/qv/id/10379 motorslove主要用于旋转电机,主流的永磁电机,磁阻电机,感应电机等等
都可以分析,包括旋转电机中的轮毂电机,都是可以分析的。但是像直 线电机,轴向电机就不适合在motorslove里面分析
我目前正在设计轮毂电机,但是我在motorsolve里面找不到这样的模块,是 不是motorsolve只能分析4种电机(无刷电机,感应电机,开关磁阻电机, 有刷电机)呢?
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

MotorSolve使用指导海基科技目录1 MotorSolve界面主要包括电机管理面板、参数输入面板以及显示窗口。

电机管理面板主要包括命令栏、设计栏、结果栏以及材料栏。

定子和转子模板都是采用参数化,以方便用户灵活的使用。

这样就产生了许多额外的参数来描述模型的几何尺寸。

例如,定子模板中就有外直径、内直径、槽深以及铁轭深四个参数,然而我们只要其中三个参数就可以描述定子尺寸,改变三个参数中的任何一个,第四个参数就会相应得做出变化。

另外,如果所有的参数都被赋值,法则是最近做出更改的参数具有优先权。

1、有时候当参数发生变化时,会出现错误提示框,表示不能收敛或者违反了规则。

2、转子直径的变化会影响定子内径的变化,反之也一样,这是为了保持一定的气隙高度。

3、改变电机的外直径将会放大或者缩小整个电机。

命令栏包括新建一个工程、打开、保存、另存、退出以及帮助等。

设计栏设计栏包括总体设计、转子设计、定子设计以及线圈绕接方式设计四大部分。

总体设计设置电机主要参数,电机定子和转子的类型等。

1、名称2、电机相数3、电机极数4、电机槽数5、电机外直径6、气隙高度7、叠片长度(stack length):电机纵向长度8、转子类型9、定子类型10、单位设置11、显示平滑设置转子设计转子共包括11种类型,下面对其进行详细介绍:1、面置径向冲磁永磁体(Surface mounted with radial magnets)主要包括以下几个参数:A、core 核心参数,指定转子铁心的高度;B、diameters直径,指定转子的内径和外径;C、fillets切片,magnet tip radius:永磁体外表面角的圆半径(使尖角圆弧化);D、general大体参数Skew斜槽、skew angle 斜槽角度、number of magnets per pole每极下磁铁个数、temperature温度、rotor material转子材料、magnet material永磁体材料。

E、magnet 永磁体参数magnet angle 永磁体圆弧的角度:Magnet gap angle 两块永磁体之间气隙的角度:magnet thickness 永磁体厚度:2、面置平行冲磁永磁体(Surface mounted with parallel magnets)主要包括以下几个参数:A、core 核心参数,指定转子铁心的高度;B、diameters直径,指定转子的内径和外径;C、fillets切片,magnet tip radius:永磁体外表面角的圆半径(使尖角圆弧化);D、general大体参数Skew斜槽、skew angle 斜槽角度、number of magnets per pole每极下磁铁个数、temperature温度、rotor material转子材料、magnet material永磁体材料。

E、magnet 永磁体参数magnet angle 永磁体圆弧的角度、Magnet gap angle 两块永磁体之间气隙的角度、magnet thickness 永磁体厚度、magnet width 永磁体宽度:3、内置永磁体辐条式(Spoke with embedded magnets)主要包括以下参数:A、core 核心参数core bridge核心桥宽,具体如下图:Mid-core hub thickness核中心厚度:Mid-magnet hub thickness永磁体中心处核厚度:Slit depth 裂缝深度:Slit inset bottom裂缝底部深度:Slit inset top裂缝顶部深度:Slit width裂缝宽度:B、diameters直径,指定转子的内径和外径;C、fillets切片,Core inset radius:放置永磁体的槽外表面角的圆半径(使尖角圆弧化);D、general大体参数Skew斜槽、skew angle 斜槽角度、number of magnets per pole每极下磁铁个数、temperature温度、rotor material转子材料、magnet material永磁体材料。

E、magnet 永磁体参数Magnet inner gap永磁体与hub的距离:Magnet outer gap 永磁体与core brige之间的距离:magnet thickness 永磁体厚度;magnet width 永磁体宽度。

4、非内置永磁体辐条式(Spoke with non-embedded magnets)主要参数:A、core 核心参数core bridge核心桥宽、Mid-core hub thickness核中心厚度、Mid-magnet hub thickness 永磁体中心处核厚度、Slit depth 裂缝深度、Slit inset bottom裂缝底部深度、Slit inset top裂缝顶部深度、Slit width裂缝宽度;B、diameters直径,指定转子的内径和外径;C、fillets切片,Core tip radius:放置永磁体的槽外表面角的圆半径(使尖角圆弧化);D、general大体参数Skew斜槽、skew angle 斜槽角度、number of magnets per pole每极下磁铁个数、temperature温度、rotor material转子材料、magnet material永磁体材料。

E、magnet 永磁体参数Magnet inset永磁体与hub的距离、magnet thickness 永磁体厚度、magnet width 永磁体宽度。

5、非内置面置拱形永磁体式(Bread-loaf with non-embedded magnets)6、内置横向永磁体式(IPM with lateral magnets)7、内置曲形永磁体式(IPM with curved magnets)8、内置插入横向永磁体式(IPM with inset lateral magnets)9、内置倒角栅栏永磁体式(IPM with angled barrier)10、内置V型栅栏永磁体式(IPM with V-shaped barrier)11、内置可变方向永磁体式(IPM with variable orientation magnets)定子设计根据定子槽形,定子包括9种类型。

下面对其进行详细说明:1、square方槽主要参数如下:A、Diameters直径参数back iron depth后部铁轭深度:inner diameter内径:outer diameter外径:B、Fillets切片Bottom shaft radius槽底轴半径:Tooth tang radius齿顶点半径:Top shaft radius槽底部角半径(圆弧化):C、general大体参数Skew斜槽、skew angle 斜槽角度、number of magnets per pole每极下磁铁个数、temperature温度、rotor material转子材料、coil material线圈材料。

D、定子齿参数Bifurcation radius齿上分槽半径:Shank length齿骨长度:Slot area槽面积;Slot depth槽深:Tooth gap angle两齿之间的角度:Tooth gap width两齿之间距离:Tooth tang angle:槽底与齿靴斜面夹角:Tooth tang depth齿靴高度:Tooth width齿宽:2、round圆槽3、Parallel Tooth平行定子齿4、General Square普通方槽(顶窄底宽,与方槽相反)5、General Round普通圆槽6、Parallel Square平行方槽7、Parallel Round平行圆槽8、Parallel平行槽9、Slotless无槽绕组设计所谓“绕组”,是指一些按一定的规律连接起来的线圈的总和。

绕组通电后,与转子磁钢所产生的磁场相互作用,产生力或转矩驱使转子带动外负载一起转动(其大小和方向可由左手定则确定),从而决定了电动机的运动过程。

转子磁钢转动后,其磁力线反过来又切割定子绕组,在定子绕组中产生感应电动势,反过来又影响电动机内电动势的平衡关系。

可见通电绕组和磁场之间的相互作用,是电动机内部机电能量转换的主要媒介。

绕组的具体结构和连接方式对机电能量转换过程、感应电动势、电路参数和电磁转矩等基本问题有重要的作用。

在直流无刷电机中,绕组又分为单层绕组和双层绕组。

每个槽内放置一个绕组边时,称为单层绕组;每个槽内放置两个绕组边时,且分为上、下层时,称为双层绕组。

双层绕组一般都采用短距绕组,其节距y在 左右,以使其5次和7次谐波的影响同时削减到比较小,这样既改善了电动机的电磁性能,又可节省材料(因为绕组的端部接线缩短了)。

主要参数如下:1、general大体设计参数A、Layout method绕接方法:分为自动和手动两种方法;B、End winding resistance每相绕组端部电阻(单位欧姆);C、End winding inductance每相绕组端部电感(单位亨特);D、Number of parallel paths并联支路数;E、Wire size method电磁线尺寸设置方法:指定电磁线面积的计算方法(每相绕组winding 由W个线圈coil串并联组成,每个线圈由放置在不同的两个槽里面的导体端部连接生成,每个槽里有N匝导体conductor,每个导体由M条电磁线strand并绕而成)①Fill factor槽满率,指定不包含绝缘的导体截面积相对于不含衬垫的槽的面积;②Strand area电磁线截面积;③Strand diameter电磁线直径;④AWG number美国标准线规;⑤SWG number英制标准线规;⑥MWG number,the Metric Wire Gauge;⑦Rectangular矩形电磁线;⑧Number of strands in hand 并绕线数,即形成一个导体的电磁线并绕根数;2、Layout: Automatic绕接方式:自动A、Winding type指定同一相的绕组如何交叠,有两种方式:①Lap叠绕组②Concentric同心绕组B、Coil span线圈的跨距(第一节距)C、Number of layers槽中线圈的层数(单层和双层)D、Number of coils per set:线圈组(极相组),把属于同一个极下同一相的所有线圈串联在一起成为一个极相组(线圈组);E、Phase offsets两相开始槽距离(槽数)F、Layout绕组设计G、Number of turns匝数3、Layout: Manual绕接方式:手动A、Phase B offsetB、Phase C offsetC、Number of phase A coilsD、Number of phase B coilsE、Number of phase C coilsF、Layout of phase AG、Layout of phase BH、Layout of phase C4、Viewing Options (Chart)图表显示选项A、Chart display图表显示Back EMF反电动势反电动势谐波分析绕组因数(短距因数和分布因数的乘积),绕组因数较低,对电机的感应电动势及基波磁动势削弱较多,因此,绕组因数越高越好。
