电学实验1
高二物理电学实验
电学实验实验一：伏安法测电阻伏安法测电阻有a 、b 两种接法，a 叫(安培计)外接法，b 叫（安培计）内接法。
叫（安培计）内接法。
①估计被测电阻的阻值大小来判断内外接法：外接法的系统误差是由电压表的分流引起的，测量值总小于真实值，小电阻应采用外接法；内接法的系统误差是由电流表的分压引起的，测量值总大于真实值，大电阻应采用内接法。
②如果无法估计被测电阻的阻值大小，可以利用试触法：，可以利用试触法：如图将电压表的左端接a 点，而将右端第一次接b 点，第二次接c 点，观察电流表和电压表的变化，的变化，若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量；若电流表读数变化大，说明被测电阻是大电阻，应该用内接法测量； 若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。
若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。
（这里所说的变化大，是指相对变化，即ΔI /I 和ΔU/U ）。
（1）滑动变阻器的连接）滑动变阻器的连接滑动变阻器在电路中也有a 、b 两种常用的接法：a 叫限流接法，b 叫分压接法。
叫分压接法。
分压接法：被测电阻上电压的调节范围大。
被测电阻上电压的调节范围大。
当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。
当要求电压从零开始调节，或要求电压调节范围尽量大时应该用分压接法。
用分压接法时，滑动变阻器应该选用阻值小的；“以小控大”“以小控大” 用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。
用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。
（2）实物图连线技术实物图连线技术无论是分压接法还是限流接法都应该先把伏安法部分接好；无论是分压接法还是限流接法都应该先把伏安法部分接好； 对限流电路：对限流电路：只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四部分依次串联起来即可（注意电表的正负接线柱和量程，滑动变阻器应调到阻值最大处）。
高考物理电学实验(一)--测定金属的电阻率(含解析)
测定金属的电阻率一、仪表的读数仪器精确度/倍率读数规则及注意事项螺旋测微仪0.01mm 读数规则:固定刻度上的毫米数(注意半毫米刻度线是否露出)+可动刻度上与固定刻度水平线所对的刻度值(注意估读)×0.01mm注意事项:①若半毫米刻度线露出,需加0.5mm，②可动刻度要估读，③可动刻度上末位估读的“0”不能舍弃,小数点后一定有3位小数.游标卡尺10分度：0.1mm20分度：0.05mm50分度：0.02mm读数规则:主尺上的整毫米数+n(游标尺上第n条刻度线与主尺上某刻度线对齐)x精确度.注意事项:①游标卡尺不需要估读，②读数时主尺和游标尺所用单位要统一为mm,最后根据题目要求转换单位.电阻箱1⨯、10⨯、、100⨯1000⨯读数规则:转柄式电阻箱的读数方法是R=AX1000Ω+B×100Ω+C×10Ω+D×1Ω,其中A、B、C、D分别是箱面上转柄指示头所指示的数值.如图所示,读数为R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω.针对练习1.某同学利用10分度游标卡尺和螺旋测微器分别测量一圆柱体工件的长度和直径,则该游标卡尺的游标尺每一小格的长度为_________mm，测量结果如图1、2所示,该工件的长度为________cm,直径为_________mm.2.用螺旋测微器测量一根金属丝的直径,测量结果如图1,其读数为______mm,用游标为50分度的卡尺测量某圆筒的内径,则该游标卡尺的游标尺每一小格的长度为______mm,测量结果如图2所示,此工件的直径为_______cm.3.现要测定一段粗细均匀的金属导体的电阻率，实验过程中螺旋测微器和电阻箱的测量结果分别如下:(1)螺旋测微器测量该金属导体的直径D,D测量结果如图1所示,由图1可知=_______mm；(2)由图2可知,电阻箱的读数为_______Ω.4.在以下每个图后面写出对应的读数（1）________cm，________mm.（2）_______mm，_____mm.（3）_______cm，________mm.（4）_______cm，_____mm.（5）___________mm.二、电流表、滑动变阻器接法的判断方法、测电阻的原理1.电流表的内外接法判断电路图判断方法测量值与真实值对比分析 内接法V A x R R R >测量值测得的是电流表和待测电阻的总阻值,因此真测x x R R >外接法V A x R R R <测量值测得的是电压表和待测电阻的并联电阻,因此真测x x R R >注意:电流表的内外接法的选择,也可采用试触法,即接头S 分别与a 、b 接触一下,电路如图 (1)若电流表示数“相对变化”明显,说明电压表分流作用强,待测电阻为大电阻,电流表采 用内接法;(2)若电压表示数“相对变化”明显,说明电流表分压作用强,待测电阻为小电阻,电流表采用外接法.2.滑动变阻器的两类接法电路图判断方法分压式接法（1）要求测量电路中的电压表、电流表的示数从零开始调节;（2）若采用限流接法,题目所提供的实验仪器、电表量程或电阻的最大允许电流不够; （3）滑动变阻器的阻值比待测电阻的一半还小.限流式接法（1）若待测电阻的阻值小于滑动变阻器的总阻值或相差不大,且电压、电流不要求从零可调; （2）当分压式接法和限流式接法均可使用时,考虑安装简便和节能因素,一般采用限流式接法.3.测电阻原理的判断技巧实验原理实验电路图判断技巧伏安法题干给出量程合适的电压表和电流表安安法题干缺少量程合适的电压表,但给出两个电流表且其中一个电流表的内阻已知,常用电流表代替电压表使用伏伏法题干缺少量程合适的电流表,但给出两个电压表且其中一个电压表的内阻已知，常用电压表代替电流表使用等效替代法题干中给出一个电阻箱和电流表或电压表,且出现保持滑片不动,通过调节电阻箱使得电流表或电压表的示数不变等关键字眼,一般属于替代法电桥法在定值电阻R和待测电阻xR中间桥接一个灵敏电流计,一般采用的是电桥法半偏法题干给出一个电阻箱和电流表或电压表,且出现调节滑动变阻器使电流表或电压表满偏，接着保持滑片不动,通过调节电阻箱使得电流表或电压表半偏等关键字眼,一般属于半偏法转换法题干中给出一个电流表、电压表、定值电阻和待测电阻、单刀双掷开关或开关与待测电阻串联,其中定值电阻的阻值、电压表或电流表内阻已知,一般属于转换法针对训练1.某兴趣小组的同学用下列实验器材设计了一个电路来比较精确地测量电阻x R (约3Ωk )的阻值.A.电压表1V ,量程为0～4V,内阻为6ΩkB.电压表2V ,量程为0～10V,内阻约为6ΩkC.滑动变阻器1R (0～100Ω),额定电流1AD.滑动变阻器2R (0～500Ω),额定电流0.2AE.定值电阻=0R 6ΩkF.电源电动势=E 12V,内阻很小G.开关S ,导线若干 要求实验中电表示数从零调节,可获得多组测量数据,且电表读数不能小于其量程的32, 测量结果尽量准确,实验操作方便.(1)由实验要求应选择的实验器材有____________________(填器材前面的字母序号)； (2)在虚线框内画出测量电阻的最合理电路图.(电路图上标明所用仪器的代号)(3)用已知量和测量量表示x R ,则表达式=x R ___________,说明式中各字母所表示的物理量__________________________________.2. 一根均匀的细长空心金属圆管，长度为L ,电阻R 约为5Ω,其横截面如图1所示.该金属的电阻率为ρ,因管线内径太小无法直接测量,某同学设计下列实验方案尽可能精确测定它的内径d .(1)用螺旋测微器测量金属管线外径D ,图2为螺旋测微器校零时的示数,用该螺旋测微器测量的管线外径读数为5.200mm ,则所测金属管线外径=D ________mm.(2)为测量金属管线的电阻R ,取两节干电池，(内阻不计)、开关和若干导线及下列器材: A.电流表0～0.6A,内阻约0.05Ω B.电流表0～3A,内阻约0.01Ω C.电压表0～3V,内阻约10Ωk D.电压表0～15V,内阻约50ΩkE.滑动变阻器,0～10Ω(额定电流为0.6A)F.滑动变阻器,0～100Ω(额定电流为0.3A)为准确测出金属管线阻值,电流表应选_____,电压表应选_____,滑动变阻器应选______.(填各仪器序号字母)(3)如图3所示,请按实验要求用笔代线将实物图中的连线补充完整.(4)根据已知的物理量(长度L 、电阻率ρ)和实验中测量的物理量(电压表读数U 、电流表读数I 、金属管线外径D ),则金 属管线内径表达式=d ___________________.3.从下列器材中选出适当的实验器材，设计一个电路来测量电流表1A 的内阻1r ，要求方法 简捷，有尽可能高的精确度，并测量多组数据．器材（代号）与规格如下： 电流表1A ，量程10mA ，内阻待测（约40Ω）； 电流表2A ，量程500uA ，内阻=2r 750Ω； 电压表V ，量程10V ，内阻=3r 10Ωk 电阻1R ，阻值约为100Ω； 滑动变阻器2R ，总阻值约50Ω； 电池E ，电动势1.5V ，内阻很小； 电键K ，导线若干．（1）画出实验电路图：标明所用器材的代号．（2）若选取测量中的一组数据来计算1r ，则所用的表达式=1r ______________，式中各符号的意义是：______________________________________．4.为了测量量程为3V 的电压表V 的内阻（内阻约2000Ω），实验室可以提供的器材有： 电流表1A ，量程为0.6A ，内阻约0.1Ω；电压表2V ，量程为5V ，内阻约3500Ω； 变阻箱1R 阻值范围为0～9999Ω； 变阻箱2R 阻值范围为0～99.9Ω；滑动变阻器3R ，最大阻值约为100Ω，额定电流1.5A ； 电源E ，电动势6V ，内阻约0.5Ω； 单刀单掷开关K ，导线若干．（1）请从上述器材中选择必要的器材，设计一个测量电压表V 的内阻的实验电路，画出电路原理图（图中的元件要用题中相应的英文字母标注），要求测量尽量准确． （2）写出计算电压表V 的内阻V R 的计算公式为=V R _______________．5.某电流表的内阻在0.1Ω﹣0.2Ω之间，现要测量其内阻，可选用的器材如下： A ．待测的电流表1A （量程0.6A ）； B ．电压表1V （量程3V ，内阻约2Ωk ）； C ．滑动变阻器1R （最大电阻10Ω）； D ．定值电阻2R （阻值5Ω）； E ．电源E （电动势4V ） F ．电键S 及导线若干． （1）画出实验电路图；（2）如测得电压表的读数为U ，电流表的读数为I ，则电流表1A 内阻的表达式为：=A R ______________________.6.某一阻值不变的纯电阻元件（阻值在50Ω～100Ω之间），额定功率为0.25W ．要用伏安法较准确地测量它的阻值，实验器材有： 电流表1A ：量程为100mA ，内阻约为5Ω； 电流表2A ：量程为1A ，内阻约为0.5Ω； 电压表1V ：量程为6V ，内阻约为10Ωk ； 电压表2V ：量程为30V ，内阻约为50Ωk ； 滑动变阻器R ：0～10Ω，2A ； 电源（=E 9V ），开关，导线若干．（1）实验中应选用的电流表为 ，电压表为 ；（填入器材符号） （2）在虚线框内画出实验电路图；（3）测出的电阻值与真实值相比 （填“偏大”、“偏小”或“相等”）．7.某物理实验小组的同学利用实验室提供的器材测量一待测电阻的阻值．可选用的器材（代号）与规格如下：电流表1A （量程250mA ，内阻1r 为5Ω）； 标准电流表2A （量程300mA ，内阻2r 约为5Ω）； 待测电阻1R （阻值约为100Ω）； 滑动变阻器2R （最大阻值10Ω）；电源E （电动势约为10V ，内阻r 约为1Ω）； 单刀单掷开关S ，导线若干．（1）要求方法简捷，并能测多组数据，请在如图的方框中画出实验电路原理图，并标明每个器材的代号．（2）需要直接测量的物理量是_______________________，用测的量表示待测电阻1R 的计算公式是=1R __________________.8.电压表满偏时通过该表的电流是半偏时通过该表电流的两倍.某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器材如下:待测电压表V (量程3V,内阻约为3000Ω),电阻箱0R (最大阻值为99 999.9Ω),滑动变阻 器1R (最大阻值100Ω,额定电流2A),电源E (电动势6V,内阻不计),开关2个,导线若干. (1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分,将电路图补充完整(2)根据设计的电路进行的实验步骤是:移动滑动变阻器的滑片,以保证通电后电压表所在的支路分压______(填写“最大”或“最小”)；闭合开关1S 、2S ,调节1R ,使电压表的指针_____(填写“满偏”或“半偏”)；保持滑动变阻器滑片位置不变,断开2S ,调节电阻箱0R ,使电压表的指针_________(填写“满偏”或“半偏”)读取电阻箱所示的电阻值,此即为测得的电压表内阻.(3)将这种方法测出的电压表内阻记为'V R ,与电压表内阻的真实值V R 相比,'V R _______V R(填“>”“=”或“<”).9.某同学利用图1所示电路测量一量程为3mA 的直流电流表的内阻A R (约为110Ω).提供的实验器材有:A.直流电源(电动势为1V,内阻不计)B.电阻箱(0～999.9Ω)C.滑动变阻器(0～5Ω,额定电流为3A)D.滑动变阻器(0～50Ω,额定电流为1A)(1)为了尽可能减小测量误差,滑动变阻器R 应选用___________(选填“C”或“D”).(2)根据图1所示电路,在图2中用笔画线代替导线,将实物间的连线补充完整. (3)主要实验步骤如下:Ⅰ.将电阻箱0R 的阻值调为零,滑动变阻器R 的滑片P 移到右端； Ⅱ.闭合开关S ,调节滑动变阻器R 的滑片P ,使电流表的示数为3mA ； Ⅲ.调节电阻箱0R ,使电流表的示数为1mA ，读出此时电阻箱的阻值1R ； Ⅳ.断开开关S ,整理好仪器.(4)已知=1R 208.8Ω,则电流表内阻的测量值为________Ω,由于系统误差,电流表内阻的测量值__________(选填“大于”“等于”或“小于”)真实值.10.为了测量阻值范围在200Ω～300Ω之间的电阻x R 的阻值,实验室提供了如下器材: A.电阻箱R(阻值范围0～999.9Ω) B.毫安表(量程0～3mA ,内阻约100Ω) C.直流电源(电动势约3V,内阻不计) D.两个单刀单掷开关,导线足量(1)甲同学根据实验目的和提供的实验器材设计出如图1所示的实验电路,设计的操作步骤如下:①按电路图连好电路,闭合开关1S ,记下毫安表的读数；②断开1S ,闭合开关2S ,调节电阻箱R 的阻值,使毫安表的读数和①中相同,记下此时电阻箱的示数1R .假设该同学的设计合理,则待测电阻=x R ___________.(2)乙同学根据实验目的和提供的实验器材设计出如图2所示的实验电路,设计的操作步骤如下:①按电路图连好电路,将R 调到列最大,然后闭合1S 、2S ,调节R ,使毫安表达到满偏，记下此时电阻箱的示数2R ；②断开2S ,调节R ,仍使毫安表满偏,记下此时电阻箱的示数3R ,假设该同学的设计合理,则待测电阻=x R ____________.(3)上述两位同学的设计中有一位是不合理的,不合理的是______,理由:_____________11.某实验小组为精确测量阻值约12Ω的电阻x R ,设计了如图所示的实验电路.实验室中可供使用的主要器材如下:电源E (电动势约为4.5V,内阻约1Ω) 定值电阻0R (阻值为20Ω)电压表1V (量程0～3V,内阻约3Ωk ) 电压表2V (量程0～15V,内阻约15Ωk ) 电流表A (量程0～200mA,内阻为1.5Ω) 滑动变阻器1R (阻值范围0～1Ωk ) 滑动变阻器2R (阻值范围0～20Ω)(1)图中电压表应选用_________；滑动变阻器应选用__________.(填器材代号) (2)实验小组的操作步骤如下:第一步,将滑动变阻器的滑片移到最右端,将1S 拨到位置1,闭合2S ,多次调节滑动变阻器,从电流表和电压表获得多组值,作出I U -图线,求得斜率1k ；第二步,将滑动变阻器的滑片移到最右端,将1S 拨到位置2,闭合2S ,多次调节滑动变阻器,从电流表和电压表获得多组值,作出I U -图线,求得斜率2k ；由此可求得=x R _______.(用题中所给物理量的符号表示)(3)在测出x R 的阻值后,若只将电路中的电压表拆除,该电路还可以测量电源的___________________(填“电动势”“内阻”“电动势和内阻”)12.某同学想测量铜的电阻率,他找到一根长1=L m 的铜丝,并用螺旋测微器测量铜丝的直径如图1所示.利用如图2所示的电路图测量铜丝的电阻x R ,其中有电阻箱z R (最大阻值为999.9Ω),滑动变阻器s R ,灵敏电流计G ,定值电阻Ω=k R 101,定值电阻Ω=12R ,电源E ,开关S .闭合开关S ,调节滑动变阻器s R 、电阻箱z R ,最终使得滑动变阻器0=s R 时,灵敏电流计的示数也为零,此时电阻箱z R 的阻值如图3所示.(1)该铜丝的直径=D __________mm ,电阻箱z R 的示数为___________Ω.(2)若在实验中发现电流从上往下流过电流计G ,此时应该_______(填“增大”或“减小”)电阻箱z R 的阻值,可使通过电流计G 的电流逐渐变为零.(3)待测铜丝的电阻=x R _______Ω(结果保留2位有效数字)(4)计算出铜丝的电阻率为__________Ω·m (结果保留2位有效数字)13.几位同学对一个阻值大约为600Ω的未知电阻进行测量,要求较精确地测量电阻的阻值. 有下列器材供选用:A.待测电阻x RB.电压表V (量程6V,内阻约3Ωk )C.电流表1A (量程20mA ,内阻约5Ω)D.电流表2A (量程10mA ,内阻约10Ω)E.滑动变阻器1R (0～20Ω,额定电流2A )F.滑动变阻器2R (0～2000Ω,额定电流0.5A )G.直流电源E (6V ,内阻约1Ω)H.多用电表I.开关、导线若干(1)甲同学用多用电表直接测量待测电阻的阻值,如图1所示。
电学实验1
冯老师补课资料――全能专题系列
2/14/2014 电学实验1

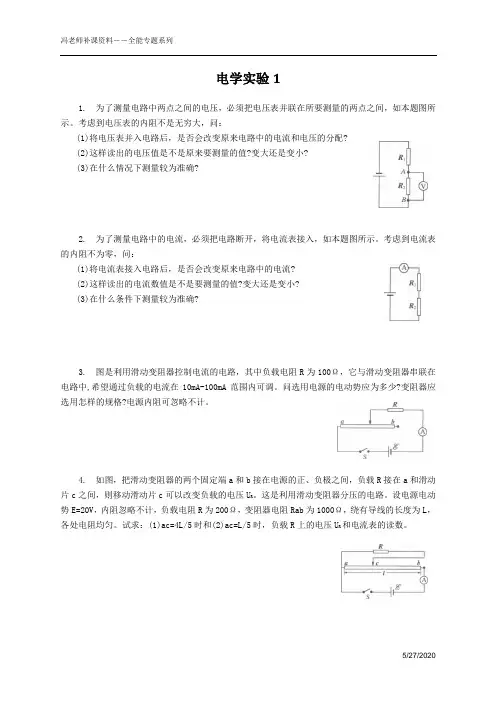

1. 为了测量电路中两点之间的电压，必须把电压表并联在所要测量的两点之间，如本题图所示。
考虑到电压表的内阻不是无穷大，问：
(1)将电压表并入电路后，是否会改变原来电路中的电流和电压的分配?
(2)这样读出的电压值是不是原来要测量的值?变大还是变小?
(3)在什么情况下测量较为准确?
2. 为了测量电路中的电流，必须把电路断开，将电流表接入，如本题图所示。
考虑到电流表的内阻不为零，问：
(1)将电流表接入电路后，是否会改变原来电路中的电流?
(2)这样读出的电流数值是不是要测量的值?变大还是变小?
(3)在什么条件下测量较为准确?
3. 图是利用滑动变阻器控制电流的电路，其中负载电阻R 为100Ω，它与滑动变阻器串联在电路中,希望通过负载的电流在10mA-100mA 范围内可调。
问选用电源的电动势应为多少?变阻器应选用怎样的规格?电源内阻可忽略不计。
4. 如图，把滑动变阻器的两个固定端a 和b 接在电源的正、负极之间，负载R 接在a 和滑动片c 之间，则移动滑动片c 可以改变负载的电压U R 。
这是利用滑动变阻器分压的电路。
设电源电动势E=20V ，内阻忽略不计，负载电阻R 为200Ω，变阻器电阻Rab 为1000Ω，绕有导线的长度为L ，各处电阻均匀。
试求：(1)ac=4L/5时和(2)ac=L/5时，负载R 上的电压U R 和电流表的读数。
电学实验1
实验一练习：描绘小电珠的伏安特性曲线一、选择题1．如图1所示是两个不同电阻的I －U 图像，则图线1、2表示的电阻及两电阻串联或并联后的I －U 图像所在的区域分别是（ ）A ．1表示电阻大的图线，并联后在区域ⅢB ．1表示电阻小的图线，串联后在区域ⅡC ．2表示电阻小的图线，并联后在区域ⅠD ．2表示电阻大的图线，串联后在区域Ⅲ2．如图2所示为电阻R 1和R 2的伏安特性曲线，并且把第一象限分为了Ⅰ、Ⅱ、Ⅲ三个区域．现把R 1和R 2并联在电路中，消耗的电功率分别用P 1和P 2表示；并联的总电阻设为R ．下列关于P 1与P 2的大小关系及R 的伏安特性曲线应该在的区域正确的是( )A ．特性曲线在Ⅰ区，P 1<P 2B ．特性曲线在Ⅲ区，P 1<P 2C ．特性曲线在Ⅰ区，P 1＞P 2D ．特性曲线在Ⅲ区，P 1＞P 23．（93全国）一个标有“220V ，60W ”的白炽灯泡，加上的电压由零逐渐增大到220V ．在此过程中，电压U 和电流I 的关系可用图线表示．图3中的图线肯定不符合实际的是( )4．小灯泡的伏安曲线不是直线，这是因为： A ．小灯泡是非纯电阻用电器 B ．任何导体的电阻率均随温度的升高而增大C ．金属导体的电阻率一般随温度的升高而增大D ．以上说法均不正确5．在图4中，不论如何移动滑动滑片，电压表的读数几乎不变，下列情况中，可能发生的是： A ．只有小灯泡的灯丝断 B ．只有A 端断开了C ．灯丝断了且变阻器的A 端也断了D ．电流表没接好6．在实际情况中，能较正确反映通过灯泡的电流强度I 与灯泡两端电压U 之间变化关系的图线是图6所示中的哪一个？二、填空题7．现有下列器材：A 、两节干电池，内阻不计；B 、滑动变阻器0～10Ω；C 、滑动变阻器0～500Ω；D 、小灯泡（2.5V ，0.5W ）；E 、开关；F 、导线若干请你设计一个电路，使小灯泡两端的电压能在0～2.5V 范围内较方便地连续变化。
电学实验1：测量电阻及电阻率(答案含解析)—高三物理一轮复习课时练
一课一练50：电学实验1：测量电阻及电阻率分析：测量电阻的方法包括伏安法、安安法、半偏法、替代比较法等，其本质都是欧姆定律在电路中的应用。
1．（2020全国I卷）某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω．该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图（b）所示的两条U–I图线，其中U与I 分别为电压表和电流表的示数．回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的．（2）根据所用实验器材和图（b）可判断，由图线_______（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为_______Ω（保留1位小数）．（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为_______Ω（保留1位小数）．2．（2019江苏卷）某同学测量一段长度已知的电阻丝的电阻率．实验操作如下：（1）螺旋测微器如题11-1图所示．在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动（选填“A”、“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏．（题11–1图）（题11-2甲图）（题11-2乙图）（2）选择电阻丝的（选填“同一”或“不同”）位置进行多次测量，取其平均值作为电阻丝的直径．（3）题11-2甲图中R x，为待测电阻丝．请用笔画线代替导线，将滑动变阻器接入题11-2乙图实物电路中的正确位置．（4）为测量R，利用题11-2甲图所示的电路，调节滑动变阻器测得5组电压U1和电流I1的值，作出的U1–I1关系图象如题11-3图所示．接着，将电压表改接在a、b两端，测得5组电压U2和电流I2的值，数据见下表：U2/V 0.50 1.02 1.54 2.05 2.55I2/mA 20.0 40.0 60.0 80.0 100.0请根据表中的数据，在方格纸上作出U2–I2图象．（5）由此，可求得电阻丝的R x= Ω．根据电阻定律可得到电阻丝的电阻率．3．某中学实验小组的同学在测量阻值约为200 Ω的电阻R x的阻值时，从实验室选取了如下的实验器材：电动势为E=3 V、内阻可忽略不计的电源量程为15 mA的电流表A1、r A1≈100 Ω；量程为300 μA的电流表A2、r A2=1 000 Ω最大值为20 Ω的滑动变阻器R1；最大值为2 000 Ω的滑动变阻器R2定值电阻R3=9 000 Ω、R4=200 Ω ；开关S以及导线若干为了减小实验误差，请回答以下问题：（1）从以上实验器材中选择合适的实验器材，设计测量电阻R x的电路图，画在图中的方框内，并在电路图中标明实验器材的符号．（2）某次操作时，将滑动变阻器的滑动触头移到合适位置，两电流表的读数如上图所示，则电流表A1的读数为________ mA，电流表A2的读数为________ μA，则电阻R x的阻值为________Ω．（3）由该电路中产生的系统误差分析可知，该电阻R x的测量值________真实值（填“大于”、“等于”或“小于”）．4．某同学用图甲所示电路测量一段金属丝的电阻率，待测金属丝粗细均匀，阻值约为100 Ω。
2022届高考物理实验专题提升练习：电学实验(一)多用电表
2021年高考物理实验专题提升练习：电学实验（一）一、单选题1．一个用满偏电流为3mA的电流表改装成欧姆表，电阻调零后，用它测量500Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1mA处，则被测电阻的阻值为A．1000ΩB．1500ΩC．2000ΩD．5000Ω2．如图所示是用量程为0~3mA的电流表改装为欧姆表的电路，其中表内电池的电动势为1.5V，那么，在电流表的2mA刻度处所对应的电阻刻度是（）A．50ΩB．150ΩC．250ΩD．500Ω3．某同学在实验室利用电流表和电压表测导体电阻。
在连接电路时，将电压表的一端a预留出来，可以选择接b或接c，电路如图所示。
下列说法正确的是（）A．当a连接b时，电流表的测量值小于通过待测电阻的电流B．当a连接b时，电压表的测量值大于待测电阻两端的电压C．当a连接c时，电流表的测量值小于通过待测电阻的电流D．当a连接c时，电压表的测量值大于待测电阻两端的电压4．下列关于多用电表的说法，正确的是A．用多用电表测量直流电流时，红、黑两表笔中黑表笔电势较高B．用多用电表测量直流电压时，红、黑两表笔中黑表笔电势较低C．用多用电表测量电阻时，红、黑两表笔中黑表笔电势较低D．用多用电表测量电阻时，红、黑两表笔电势相等5．关于图中的四个图线，下列说法中正确的是（）．A．其中电源的外特性曲线（U-I图）是图（a）B．其中电源的输出功率与负载电阻的关系曲线（P-R图）是图（b）C．其中电源的效率与负载电阻的关系曲线（Rη-图）是图（c）D．其中电阻的伏安特性曲线（I-U图）是图（d）6．如图所示，用电流表和电压表测量电阻R x的阻值，c端与b端相连时，电流表示数4.60mA，电压表示数2.50V，c端与a端相连时，电流表示数5.00mA，电压表示数2.30V，比较这两次结果正确的是A．电阻的真实值更接近543Ω，且大于543ΩB．电阻的真实值更接近543Ω，且小于543ΩC．电阻的真实值更接近460Ω，且大于460ΩD．电阻的真实值更接近460Ω，且小于460Ω7．用伏安法测电阻时，为了减小实验误差，将实验器材按图连接，留下一个伏特计接线头P，将P分别与a，b两点接触一下，则A．若安培计示数变化显著，P应接在aB．若安培计示数变化显著，P应接在aC．若伏特计示数变化显著，P应接在bD．若伏特计示数变化显著，P应接在a8．分别用如图所示的甲、乙两种电路测量同一未知电阻的阻值，图甲两表的示数分别为3V、4mA；图乙两表的示数分别为3.8V、3.8mA，则下列说法正确的是A．用甲图测量更准确，待测电阻R X的真实值略小于750ΩB．用甲图测量更准确，待测电阻R X的真实值略大于750ΩC．用乙图测量更准确，待测电阻R X的真实值略大于1kΩD．用乙图测量更准确，待测电阻R X的真实值略小于1kΩ9．图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的12处．现用该欧姆表测一未知电阻的阻值，指针偏转到满刻度的13处，可知该电阻的阻值为（）A．R B．2R C．3R D．4R10．实验室里可以用欧姆表直接测量电阻．如图所示，虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成．某欧姆表的刻度值是按电源电动势为1.5V来刻度的，电流表的满偏电流为10mA．使用一段时间后，发现电动势已降为1.2V，此时重新调零后，用该欧姆表测得某电阻值为200Ω，则此电阻的实际值为（）A．160ΩB．180ΩC．200ΩD．220Ω11．如图甲所示是一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是图中的()A．B．C．D．12．下列说法正确的是()A．电流的方向就是电荷定向移动的方向B．电动势反映了电源把电能转化为其他形式能量的本领C．当换用不同倍率的欧姆档去测量电阻时，必须重新进行电阻档调零D．使用欧姆表测电阻时，刻度盘上的刻度是均匀的13．要安装如图所示的单量程欧姆表，电源电动势E=1.5V，内阻不计。
浙教版科学八上 辅导讲义 第13讲：电学实验一(教师版 )
知识讲解第 13 讲 电学实验（一）一、串并联电路特点探究 1.串联电路的电流规律特点：串联电路中电流处处相等。
如图所示，将电流表分别接在电路中 a 、b 、c 处，测出通过各处的电流，它们之间的关系是 I a ＝I b ＝I c 。
2. 并联电路的电流规律特点：并联电路中，干路电流等于各支路电流之和。
如图所示，将电流表分别接在电路中 A 、B 、C 处，测出通过各处的电流，它们之间的关系是 I A ＝I B ＋ I C 。
3.串联电路的电压规律特点：串联电路中，电源电压等于各用电器两端电压之和。
如图所示，将电压表分别接在电路中图示处，测出各部分的电压，它们之间的关系是 U ＝U 1＋U 2。
4. 并联电路的电压规律特点：并联电路中，各支路两端电压相等。
如图所示，将电压表分别接在电路中图示处，测出各部分的电压，它们之间的关系是 U ＝U 1＝U 2。
二、电流、电压、电阻三者之间的关系1.探究电流与电压的关系实验方法：控制电阻不变，然后调节滑动变阻器，使得电阻R 两端的电压发生变化，然后出在不同电压下对应电流表的示数。
变阻器的作用：保护电路和改变电阻R 两端电压。
实验电路：实验结论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比。
特别提醒：导体中的电流与导体两端的电压成正比，其前提条件是电阻一定（或同一段导体），不能反过来说电压跟电流成正比，电压是因，电流是果，因为导体两端有了电压，导体中才会有电流。
2.探究电流与电阻的关系实验方法：保持电压不变，在电路中换用不同的定值电阻，通过调节滑动变阻器的滑片，保证被测电阻两端的电压恒定不变，用电流表测出不同定值电阻中的电流值，研究电流跟电阻的变化规律。
变阻器的作用：保护电路和控制电阻两端电压不变。
实验图像：实验结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比。
特别提醒：导体中的电流与导体的电阻成反比，其前提条件是电压一定，不能反过来说电阻跟电流成反比，因为电阻是导体本身的一种性质，它的大小由导体本身来决定，与导体中通过的电流无关。
2024年中考物理微专题讲义：电学实验1
内容微专题：电学实验1姓名日期_____月______日等第1、在“探究串联电路中电流规律”时,小明设计实验如图。
把两个灯泡L1、L2串联起来接到如图1所示电路中,分别把图中A、B、C各点断开,把电流表接入,第一次测量流过A、B、C三点的电流,看看它们之间有什么关系。
换上另外两个小灯泡,第二次测量三点的电流,看看是否还有同样的关系。
如表所示是两次测量的记录数据。
分析和论证:图1（1）在拆接电路时,开关S必须处于状态。
（2）小明用电流表测A点的电流,还没闭合开关,就发现电流表的指针在零刻度的左侧,这是导致的。
其他同学发现当开关闭合时,电流表的指针同样在零刻度的左侧,这是导致的。
（3）结论:串联电路中各处电流。
2、小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图2甲所示的电路。
图2（1）小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是（写出一种即可）。
（2）排除故障后，小明完成了实验，并把数据记录在表中，分析实验数据得出实验结论:①串联电路两端的总电压各部分电路两端电压之和;②串联电路中，各部分电路两端电压相等。
（3）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是，另外，小明的实验在设计方案上还存在另一个不足之处是。
（4）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法（选填“能”或“不能”）测出L2两端的电压，理由是。
3、如图3所示，在探究“电流与电压的关系”的实验中，器材有:滑动变阻器（30Ω2A）、开关、电源（电压恒为6V）各一个，电流表、电压表各一个，一个5Ω的定值电阻，导线若干。
图3（1）图甲是小明连接的实物电路图，图中有一根导线连接错误，请你在连接错误的导线上打“×”并画出正确的连线。
