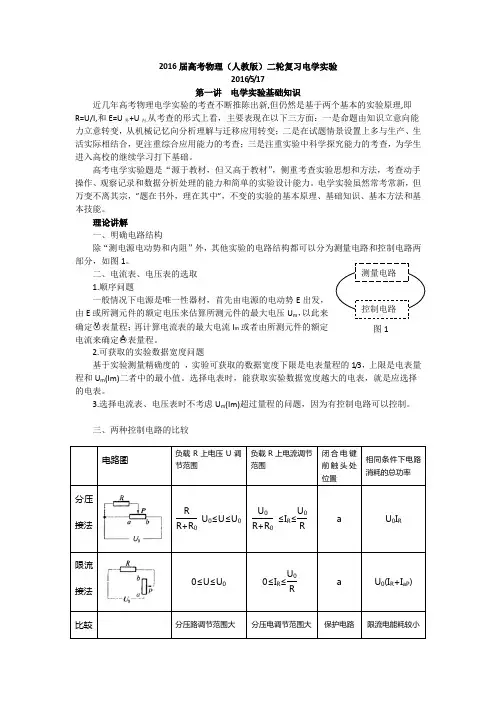

2016届高考物理（人教版）二轮复习电学实验2016/5/17第一讲 电学实验基础知识近几年高考物理电学实验的考查不断推陈出新,但仍然是基于两个基本的实验原理,即R=U/I,和E=U 外+U 内.从考查的形式上看，主要表现在以下三方面：一是命题由知识立意向能力立意转变，从机械记忆向分析理解与迁移应用转变；二是在试题情景设置上多与生产、生活实际相结合，更注重综合应用能力的考查；三是注重实验中科学探究能力的考查，为学生进入高校的继续学习打下基础。
高考电学实验题是“源于教材，但又高于教材”，侧重考查实验思想和方法，考查动手操作、观察记录和数据分析处理的能力和简单的实验设计能力。
电学实验虽然常考常新，但万变不离其宗，”题在书外，理在其中”，不变的实验的基本原理、基础知识、基本方法和基本技能。
理论讲解一、明确电路结构除“测电源电动势和内阻”外，其他实验的电路结构都可以分为测量电路和控制电路两部分，如图1。
二、电流表、电压表的选取 1.顺序问题一般情况下电源是唯一性器材，首先由电源的电动势E 出发， 由E 或所测元件的额定电压来估算所测元件的最大电压U m ，以此来确定○V 表量程；再计算电流表的最大电流I m 或者由所测元件的额定电流来确定○A 表量程。
2.可获取的实验数据宽度问题基于实验测量精确度的 ，实验可获取的数据宽度下限是电表量程的1/3，上限是电表量程和U m (Im)二者中的最小值。
选择电表时，能获取实验数据宽度越大的电表，就是应选择的电表。
3.选择电流表、电压表时不考虑U m (Im)超过量程的问题，因为有控制电路可以控制。
三、两种控制电路的比较 2.两种控制电路的选择 （1）根据关键词选择凡题目中要求“测量数据从0开始”、“数据变化范围大（图象、特征曲线、多测数据）”，都一定要使用分压式。
需要用限流接法的关键词只有“节能”（2）根据待测电阻与滑动变阻器的阻值大小关系判断大电阻（R滑≪R X），采用分压式便于线性调节；小电阻（R滑≥R X），采用限流式便于线性调节。
[实用参考]高中电学实验专题复习.doc
![[实用参考]高中电学实验专题复习.doc](https://img.taocdn.com/s3/m/3cee8a5d650e52ea551898f4.png)

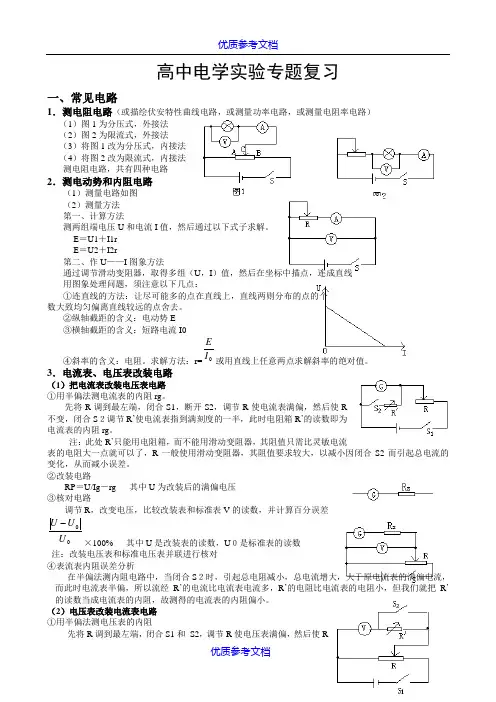

高中电学实验专题复习一、常见电路1．测电阻电路（或描绘伏安特性曲线电路，或测量功率电路，或测量电阻率电路）（1）图1为分压式，外接法 （2）图2为限流式，外接法 （3）将图1改为分压式，内接法 （4）将图2改为限流式，内接法 测电阻电路，共有四种电路2．测电动势和内阻电路（1）测量电路如图 （2）测量方法 第一、计算方法测两组端电压U 和电流I 值，然后通过以下式子求解。
E ＝U1＋I1r E ＝U2＋I2r第二、作U ——I 图象方法通过调节滑动变阻器，取得多组（U ，I ）值，然后在坐标中描点，连成直线 用图象处理问题，须注意以下几点：①连直线的方法：让尽可能多的点在直线上，直线两则分布的点的个数大致均匀偏离直线较远的点舍去。
②纵轴截距的含义：电动势E ③横轴截距的含义：短路电流I0④斜率的含义：电阻。
求解方法：r=0I E 或用直线上任意两点求解斜率的绝对值。
3．电流表、电压表改装电路（1）把电流表改装电压表电路 ①用半偏法测电流表的内阻rg 。
先将R 调到最左端，闭合S1，断开S2，调节R 使电流表满偏，然后使R 不变，闭合S ２调节R ’使电流表指到满刻度的一半，此时电阻箱R ’的读数即为电流表的内阻rg 。
注：此处R ’只能用电阻箱，而不能用滑动变阻器，其阻值只需比灵敏电流表的电阻大一点就可以了，R 一般使用滑动变阻器，其阻值要求较大，以减小因闭合S2而引起总电流的变化，从而减小误差。
②改装电路RP ＝U/Ig －rg 其中U 为改装后的满偏电压 ③核对电路调节R ，改变电压，比较改装表和标准表V 的读数，并计算百分误差U U U ×100% 其中U 是改装表的读数，U ０是标准表的读数注：改装电压表和标准电压表并联进行核对 ④表流表内阻误差分析在半偏法测内阻电路中，当闭合S ２时，引起总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R ’的电流比电流表电流多，R ’的电阻比电流表的电阻小，但我们就把R ’的读数当成电流表的内阻，故测得的电流表的内阻偏小。
2017高考复习总结高考电学试验精编版
2017高考复习电学实验1．把一个满偏电流为1点mA、内电阻为600Ω的电流表头改装成量程为3A的电流表，则需要联一个Ω的电阻；若将这个表头改装成量程为6V的电压表，则应联一个Ω的电阻。
2.一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V，4.0mA，由此可知，用_______图测得R x的误差较小，测量值R x=________。
3.如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注意观察两个电表的示数．若安培表的示数有显著变化，则待测电阻的阻值跟表内阻可以比拟，伏特表应接在a. 两点，并且测量结果 .4．某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆档（×10）不够合适，现改换另一欧姆档测量。
两次测量时多用电表指针所指位置如图所示，下面列出第二次测量的有关操作：A．将两表笔短接，并调零B．将两表笔分别跟被测电阻的两端接触，观察指针的位置，记下电阻值C．将多用电表面板上旋钮调到×100档D．将多用电表面板上旋钮调到×1档E．将多用电表面板上旋钮调到off位置（1）根据上述有关操作，将第二次测量的合理实验步骤按顺序写出。
（2）该电阻的阻值是。
5．(1)多用表的欧姆档测量阻值约为几十kΩ的电阻R x，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上___________。
a．将两表笔短接，调节P使指针对准刻度盘上欧姆档的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆档⨯1kd．旋转S使其尖端对准欧姆档⨯100e．旋转S使其尖端对准交流500V档，并拔出两表笔根据右图所示指针位置，此被测电阻的阻值约为___________Ω。
高中物理电学实验专题
高中物理电学实验专题(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高中物理电学实验专题实验专题一：伏安法测电阻一. 伏安法测电阻基本原理伏安法测电阻的基本原理是欧姆定律RUI，只要测出元件两端电压和通过的电流，即可由欧姆定律计算出该元件的阻值。
二．认识电流表和电压表：1.理想表：理想电流表内阻=0, 理想电压表内阻 =∞,用理想电表测量电路，对电路不产生影响。
2.实际表：实际电流表内阻很小，但不为零；实际电压表内阻很大，但不会是无穷大。
因此，电流表和电压表对测量电路造成影响，产生误差。
为了减小误差，必须考虑电流表和电压表的接法。
三．电流表的两种接法（一）电流表外接法1、电路如图所示电压表示数＝ R电流表示数＝＋＞测量值 ,小于R的真实值只有当R＜＜时，才有≈R,因此外接法适合测小电阻2、“小外”的含义：在实际应用中，如果推导整个过程很费时，若形象地用“小外”来描述电流表外接法的特点，学生记忆起来很方便。
“小外”含义：小电阻用外接法。
（二）电流表内接法 1.电路图如图所示 电压表示数＝＋电流表示数＝ R 测量值 ,大于R 的真实值 只有当R ＞＞时，才有≈R,因此外接法适合测大电阻2、“大内”的含义：在实际应用中，如果推导整个过程很费时，若形象地用“大内”来描述电流表外接法的特点，学生记忆起来很方便。
“大内”含义：大电阻用内接法。
四．电流表内、外接法的选择为了达到减小误差的目的，小电阻用电流表外接法，大电阻用电流表内接法。
但电阻阻值为多大算是大电阻电阻阻值大小依什么电阻为标准下面我们一起探讨：（一） 定量判定法：当被测电阻R 的大约值和R A 、R V 已知时，可用比较和大小来确定1. 若＞，则说明R 远大于，选用电流表内接法。
2. 若＞，则说明R 远小于, 选用电流表外接法。
3. 若＝ ，选用两种接法都可以。
（二）试触法：在利用伏安法测电阻的实验中，若不知道被测电阻的大约值，可借助试触法确定内、外接法.具体做法是:如图所示组成电路，其中电流表事先已经接好，拿电压表的一个接线柱去分别试触M 、N 两点，观察先后两次试触时两电表的示数变化情况，如果电流表的示数变化比电压表示数变化明显(即UU I I ∆>∆)，说明接M 点时电压表分流作用引起的误差大于接N 点时电流表分压作用引起的误差，这时应采用内接法(即电压表接N 点)；如果电压表的示数变化比电流表示数变化明显(即UU I I ∆<∆)，说明接N 点时电流表分压作用引起的误差大于接M 点时电压表分流作用引起的误差，这时应采用外接法(即电压表接M 点).五．总结所谓内、外接法是相对电流表的位置而言的．无论哪种接法，都会由于电表的内阻影响而带来测量误差．从下表的分析可以看出，合理的选择接法有利于减小误差．比较项目电流表内接法电流表外接法电路误差原因 由于电流表内阻分压的影响，电压表测量值偏大，结果偏大由于电压表内阻分流的影响，电流表测量值偏大，结果偏小测量结果 I UR =测＞RxIUR =测＜Rx 适用条件 Rx 远大于RARx 远小于RV六． 同步训练1.如图所示，电压表和电流表的读数分别为10V 和 ,已知电流表的内阻为Ω，那么待测电阻的 测量值比真实值 ，真实值为2.某同学在利用伏安法测电阻时，由于不知待测电阻的阻值范围，而无法确定电流表是内接还是外接，他利用试触法进行确定.当如下图(a)所示，○V 的示V ARxV ARx数为,○A的示数为；改为如右图(b)所示，○V的示数为，○A的示数为.该同学要获得较精确的测量结果，应选取 ; 被测量电阻的阻值是（a） (b)3．某待测电阻估值在100左右，电压表内阻为3000，电流表内阻为，采用伏安法测电阻时，电流表选择何种接法，测量误差小（）A.内接B.外接C.内接、外接均可D.无法确定4.一只小灯泡，标有“3V、”字样。
(完整)物理电学实验高考真题汇编(含答案),推荐文档
电学实验1．【2017·天津卷】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻。
其中电流表A1的内阻r1=1.0 kΩ，电阻R1=9.0 kΩ，为了方便读数和作图，给电池串联一个R0=3.0 Ω的电阻。
①按图示电路进行连接后，发现aa'、bb'和cc'三条导线中，混进了一条内部断开的导线。
为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b'间电压，读数不为零，再测量、a'间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是___________导线断开。
②排除故障后，该小组顺利完成实验。
通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如右图。
由I1–I2图象得到电池的电动势E=_________V，内阻r=__________Ω。
【答案】①aa'bb'②1.41（1.36~1.44均可）0.5（0.4~0.6均可）【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。
2．【2017·新课标Ⅰ卷】（10分）某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8 V，额定电流0.32A）；电压表V d V（量程3 V，内阻3 kΩ）；电流表A d（量程0.5 A，内阻0.5 Ω）；固定电阻R0（阻值1 000 Ω）；滑动变阻器R（阻值0~9.0 Ω）；电源E（电动势5 V，内阻不计）；开关S；导线若干。
（1）实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得该小灯泡伏安特性曲线如图（a）所示。
由实验曲线可知，随着电流的增加小灯泡的电阻_________（填“增大”“不变”或“减小”），灯丝的电阻率__________（填“增大”“不变”或“减小”）。
2017年高三物理二轮专题复习电学实验课件
3. 要 培 养 设 计 实 验 电 路 的 能 力 . 能 依 据 题 目 要 求 , 正 确确定滑动变阻器的分压式接法和限流式接法、电流表 的内接法和外接法、非理想电表的非常规接法.
(3)某同学想通过多用电表中的欧姆挡去测量一量 程为 3 V 的电压表内阻.该同学将欧姆挡的选择开关拨 至“×1k”的倍率挡,并将红、黑表笔短接调零后,应选 用图丙中________(选填“A”或“B”)方式连接.在进行 了正确的连接、测量后,欧姆表的读数如图丁所示,读数
后的 ,选内 择接 开法关和要外置接于法“、 O非 FF理 ”想 挡电 或表 交的流非电常压规的接最 法高 . 挡.
2.典题导法
例 1 (1)为了测量电阻,现取一只已经完成机械调零
的多用电表,如图甲所示,请根据下列步骤完成电阻测量： ①将 K 旋转到电阻挡“×100”位置. ②将插入“＋”“－”插孔的表笔短接,旋动部件
为________Ω,这时电压表的读数为如图戊所示.若该欧 姆挡内阻为 24 kΩ,则可算出欧姆挡内部所用电池的电
动势为________V(计算结果保留两位有效数字).
1.要掌握以 伏安法测电阻为主体的测电阻的方法 , 还要掌握测电阻的其它方法,包括测热敏电阻、光敏电 阻、压敏电阻、磁敏电阻、液态溶液的电阻、测电流表 的内阻、电压表的内阻等的方法；
值,故采用电流表外接法,又知滑动变阻器采用分压电
路接线,故测 R1 阻值的最优连接方式为导线①连接 a、
导线②连接 d.
(2)作图如图所示,则 R2＝Δ ΔUI ＝20..76 Ω＝4.5 Ω.
(3)根据电阻定律可得 R＝ρdLL＝dρ,故 R2＝R1,要测
高三电学实验复习(有答案)
1．在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5Ω，要求测量结果尽量准确，备有以下器材：A．电池组(3 V、内阻l Ω)B．电流表(0～3 A，内阻0.0125 Ω)C．电流表(0～0.6 A，内阻0.125Ω)D．电压表(0～3 V，内阻4 kΩ)E．电压表(0-15 V，内阻15 kΩ)F．滑动变阻器(0-20 Ω，允许最大电流l A)Ｇ．滑动变阻器(0～2000 Ω,允许最大电流0.3 A)Ｈ．开关、导线①．上述器材中应选用的是____________。
(只填写字母代号)②．某同学采用了下左图所示的部分电路测量电阻，则测量值比真实值偏__________。
(选填“大”或“小”)．③．根据测量数据得到的伏安特性曲线如下右图所示，图中MN段向上弯曲的主要原因是。
2.用以下器材测量一待测电阻R X的阻值（约100Ω）：电源E，电动势约6.0V，内阻可忽略不计；电流表A1，量程0~50mA，内阻r1=20Ω；电流表A2，量程0~300mA，内阻r1=4Ω；定值电阻R0，阻值R0=20Ω；滑动变阻器R，最大阻值为10Ω；单刀单掷开关S，导线若干.①要求测量中尽量减小误差，并测多组数据.试在虚线框中画出测量电阻R X的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
②根据你所画的电路原理图，将图中所示的实物连成实验电路。
③若某次测量中电流表A1的示数为I1，电流表A2的示数为I2。
则由已知量和测量量计算R X的表达式为R X=_________。
3.一电学实验的实物连线图如图所示，该实验可用来测量待测电阻Rx的阻值（约200Ω）。
图中两个电流表量程相同，内阻都很小。
实验步骤如下：①调节电阻箱，使它的阻值R与待测Rx接近，将滑动变阻器的滑动头调到最右端；②合上开关S，将滑动头向左端滑动，使两电流表指针都有明显偏转；③记下两电流表A1、A2的示数；④多次改变滑动头位置，记下A1、A2的多组读数；⑤求Rx的平均值。
高中物理选修3-1电学实验专题
高中物理选修3-1电学实验专题第二章恒定电流（电学实验）本章主要研究内容：1、恒定电流——电流电动势闭合电路的欧姆定律电功率2、电学实验常用仪器介绍3、实验一测定金属的电阻率4、实验二描述小电珠的伏安特性曲线5、实验三测定电源的电动势和内阻6、实验四练使用多用电表7、实验五电表内阻的测量8、实验六传感器的简单使用一、恒定电流1.电源1)、电源的作用：提供持续的电压2)、形成电流的条件：（1）存在自由电荷（2）导体两端存在电压3)、恒定电流:大小、方向都不随时间变化的电流。
2.电流强度：I＝q单位时间内通过导体横截面积的电荷量｛I:电流强度(A），q:在时间t内通过导体横载面的t电量(C），t:时间(s）｝（1）电荷的定向移动形成电流。
2）电流有方向，但它是标量。
划定：导体内正电荷定向挪动的偏向为电流偏向。
3）金属导体中电流的计算式：I=nqSvn为单位体积内的自由电荷的个数，S为导线的横截面积，v为自由电荷的定向移动速率。
3.电动势和内阻4.闭合电路欧姆定律：I＝E或E＝Ir+ IR（纯电阻电路）；r RE＝U内U外E＝U外I r；（普通适用）I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝5.部分电路欧姆定律：I＝3.电阻定律：R＝ρUI:导体电流强度(A)，U:导体两头电压(V)，R:导体阻值(Ω)｝RL2｛ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横截面积(m)｝S5.电功与电功率：W＝UIt，P＝UI｛W:电功(J)，U:电压(V)，I:电流(A)，t:工夫(s)，P:电功率(W)｝26.焦耳定律：Q＝IRt｛Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝7.纯电阻电路和非纯电阻电路8.电源总动率P总IE；电源输出功率P出IU；电源效率η＝P出P总I:电路总电流(A)，E:电源电动势(V)。
U:路端电压(V)，η：电源效率｝9.电路的串/并联：串联电路(P、U与R成正比)并联电路(P、I与R成反比)10.伏安法测电阻1）、电压表和电流表的接法2）、滑动变阻器的两种接法：注：（1)单位换算：1A＝10mA＝10μA；1kV＝10V＝10mV；1MΩ＝10kΩ＝10Ω2)各种材料的电阻率都随温度的变化而变化,金属电阻率随温度升高而增大；半导体和绝缘体的电阻率随温度升高而减小。
