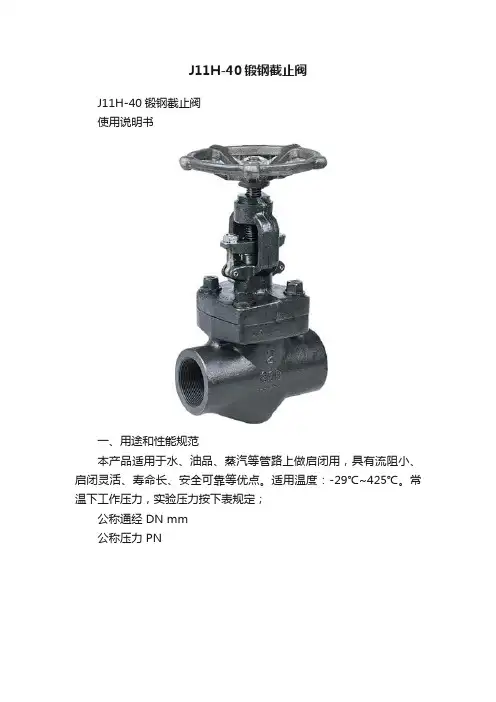

J11H-40锻钢截止阀
J11H-40锻钢截止阀J11H-40锻钢截止阀使用说明书一、用途和性能规范本产品适用于水、油品、蒸汽等管路上做启闭用，具有流阻小、启闭灵活、寿命长、安全可靠等优点。
适用温度：-29℃~425℃。
常温下工作压力，实验压力按下表规定；公称通经 DN mm公称压力 PNMPa壳体试验 1.5PN低压密封试验 0.6高压密封试验 1.1PN实验压力上密封试验 1.1PNMPa适用温度 -29~425 ℃适用介质水、蒸汽、油品等气体或液体二、采用的主要标准1、设计制造按JB/T7746-2006的规定；2、试验和检验按JB/T9092-1999的规定；3、法兰尺寸按GB/T7306.2的规定；4、结构长度按厂标的规定。
三、阀门的结构特点：1、结构及简图2、本阀门靠旋转手轮使阀杆升降而带动闸板作垂直于流体的直线位移来达到启闭目的。
3、本阀门关闭时手轮按顺时针方向旋转（手轮上设有标记）4、本阀门结构简单、密封可靠、维修方便5、采用楔式弹性闸板，关闭力矩小，易密封，不易因温度变化而造成楔死。
6、采用上密封结构，能辅助填料密封，且维修方便。
7、密封面焊有耐磨材料，增强密封性能和提高使用寿命。
四、阀门主要零件材料五、主要尺寸阀体 A105+1Cr13 阀瓣 A105+13Cr 尺寸(mm)阀杆 2Cr13 公称通径DN NPT W H L 阀盖A105/WCB 15 1/2″ 100 157 79 填料柔性石墨20 3/4″ 100 162 92 填料压套 2Cr13 25 1″ 125 195 111 填料压板WCB 32 11/4″160 267 120 阀杆螺母2Cr13 40 11/2″160 267 152 手轮QT400502″180301172六、安装、保管和使用1. 安装前首先检查阀门上的标志是否符合使用要求；2. 安装前应排除和清楚在运输过程中造成的缺陷和污物，然后才能安装；3. 本阀门存放时两通道必须堵塞，阀门处于全开或全关位置，不应堆叠，应防御干燥通风的室内；4. 本阀门在保管、使用期间应定期检查，发现故障及时排除；5. 应保持本阀门内腔的清洁，必要时加以清洗；6. 本阀门在系统运行中必须全开或全关，严禁作调节用。
