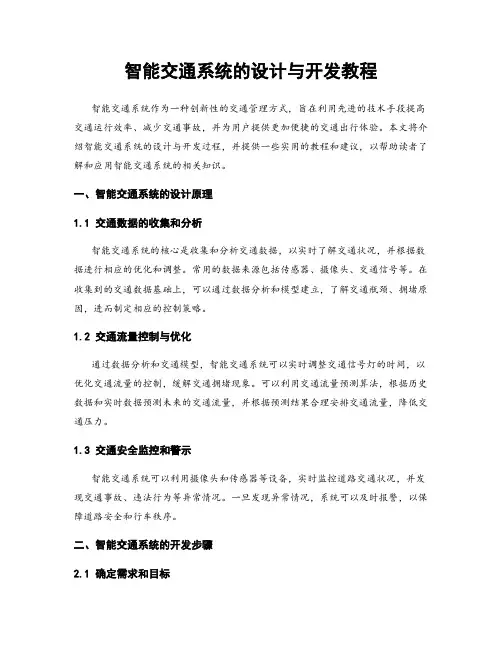

智能交通系统的设计与开发教程
智能交通系统的设计与开发教程智能交通系统作为一种创新性的交通管理方式，旨在利用先进的技术手段提高交通运行效率、减少交通事故，并为用户提供更加便捷的交通出行体验。
本文将介绍智能交通系统的设计与开发过程，并提供一些实用的教程和建议，以帮助读者了解和应用智能交通系统的相关知识。
一、智能交通系统的设计原理1.1 交通数据的收集和分析智能交通系统的核心是收集和分析交通数据，以实时了解交通状况，并根据数据进行相应的优化和调整。
常用的数据来源包括传感器、摄像头、交通信号等。
在收集到的交通数据基础上，可以通过数据分析和模型建立，了解交通瓶颈、拥堵原因，进而制定相应的控制策略。
1.2 交通流量控制与优化通过数据分析和交通模型，智能交通系统可以实时调整交通信号灯的时间，以优化交通流量的控制，缓解交通拥堵现象。
可以利用交通流量预测算法，根据历史数据和实时数据预测未来的交通流量，并根据预测结果合理安排交通流量，降低交通压力。
1.3 交通安全监控和警示智能交通系统可以利用摄像头和传感器等设备，实时监控道路交通状况，并发现交通事故、违法行为等异常情况。
一旦发现异常情况，系统可以及时报警，以保障道路安全和行车秩序。
二、智能交通系统的开发步骤2.1 确定需求和目标在开发智能交通系统之前，需要明确系统的需求和目标。
要考虑到交通实际情况、用户需求以及预期效果，制定系统功能和性能的要求，以此来指导开发工作。
2.2 数据采集和处理根据系统的需求，确定需要收集的交通数据类型和采集设备。
利用传感器、摄像头等设备采集数据，并进行数据预处理、异常检测等工作，以确保数据的准确性和可靠性。
2.3 数据分析与模型建立将采集到的交通数据进行分析和处理，构建交通模型。
利用机器学习和数据挖掘等技术，建立交通流量预测模型、交通拥堵模型等，以便系统能够准确预测和诊断交通状况。
2.4 系统开发和测试基于需求和目标，开始系统的开发和编码工作。
在开发过程中，要注重模块化设计和代码规范，以便于后期的维护和扩展。
智能交通设备说明书
智能交通设备说明书本说明书旨在向用户介绍和帮助了解智能交通设备的安装、使用和维护。
请在使用前仔细阅读本手册，并按照说明进行操作，以确保设备的正常运行和安全使用。
一、设备概述智能交通设备是一种基于最新科技的先进设备，旨在提升交通管理的效率和安全性。
该设备通过综合运用传感器、控制系统、通讯技术等，实现对道路交通情况的实时监测和精确控制。
二、主要功能1. 实时监测道路交通情况：通过安装在重要交通路段的传感器，智能交通设备能够实时感知道路上的车流量、速度、车辆类型等信息，并将这些数据传输到中央控制系统。
2. 交通信号控制：基于监测到的交通情况，智能交通设备能够根据预设的控制算法，自动调整红绿灯信号的时长和配时模式，以优化交通流量和减少交通拥堵。
3. 事件监测和报警：智能交通设备能够及时发现交通事故、违法行为等异常情况，并通过警示灯、声音等方式向行驶中的车辆和管理人员发送警报信号，以便及时处理和防范交通事故的发生。
4. 数据处理与分析：通过将实时监测到的交通数据进行处理和分析，智能交通设备可以生成交通状况报告、拥堵预测等信息，为交通管理决策提供科学依据。
三、设备安装与操作1. 安装位置选择：智能交通设备应根据实际情况选择合适的安装位置，以保证传感器的有效感知范围，同时不影响交通流畅及行人通行。
建议咨询专业人员或相关规范。
2. 设备供电：智能交通设备通常采用专用的供电方式，如交流电源、太阳能电池等。
在安装前请确保供电系统的可靠性和稳定性。
3. 操作界面：智能交通设备通常配备触摸屏或按钮，为用户提供简洁明了的操作界面。
请按照操作手册上的说明来设置设备参数和功能。
四、维护与保养1. 定期巡检：请定期检查设备的运行状态、传感器的灵敏度和正确性，确保设备能够准确感知道路上的交通情况。
如有异常情况，请及时处理。
2. 清洁保养：请定期清洁设备的表面和传感器，以保证设备的正常工作。
使用干净而柔软的布进行清洁，避免使用有腐蚀性或磨损性的化学药品。

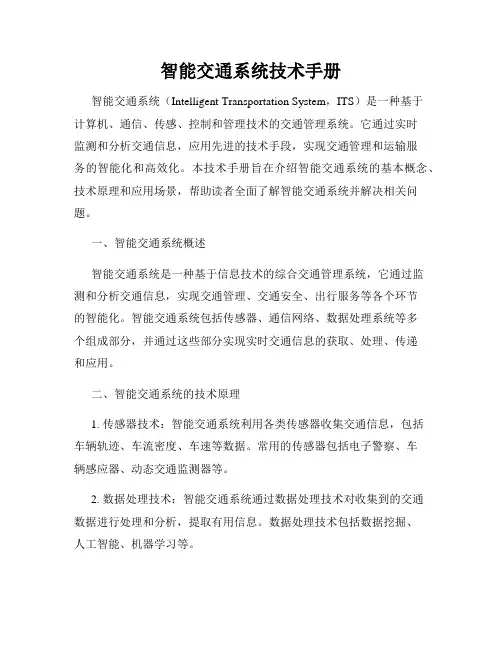

智能交通系统技术手册
智能交通系统技术手册智能交通系统（Intelligent Transportation System，ITS）是一种基于计算机、通信、传感、控制和管理技术的交通管理系统。
它通过实时监测和分析交通信息，应用先进的技术手段，实现交通管理和运输服务的智能化和高效化。
本技术手册旨在介绍智能交通系统的基本概念、技术原理和应用场景，帮助读者全面了解智能交通系统并解决相关问题。
一、智能交通系统概述智能交通系统是一种基于信息技术的综合交通管理系统，它通过监测和分析交通信息，实现交通管理、交通安全、出行服务等各个环节的智能化。
智能交通系统包括传感器、通信网络、数据处理系统等多个组成部分，并通过这些部分实现实时交通信息的获取、处理、传递和应用。
二、智能交通系统的技术原理1. 传感器技术：智能交通系统利用各类传感器收集交通信息，包括车辆轨迹、车流密度、车速等数据。
常用的传感器包括电子警察、车辆感应器、动态交通监测器等。
2. 数据处理技术：智能交通系统通过数据处理技术对收集到的交通数据进行处理和分析，提取有用信息。
数据处理技术包括数据挖掘、人工智能、机器学习等。
3. 通信网络技术：智能交通系统利用通信网络实现交通信息的传递和共享，包括无线通信网络、互联网等。
通过通信网络，交通管理部门可以及时获取交通信息，并进行实时调度和决策。
4. 控制和管理技术：智能交通系统通过控制和管理技术实现对交通流量的调节和控制。
控制和管理技术包括交通信号控制、路口优化调度、智能交通信号灯等。
三、智能交通系统的应用场景1. 城市交通管理：智能交通系统可以实时监测交通流量，根据实际情况进行交通信号灯优化，减少拥堵，提高交通效率。
2. 高速公路管理：智能交通系统可以通过车辆感应器和摄像头监测交通流量和违规行为，实现远程交通监控和管理。
3. 交通安全监控：智能交通系统可以通过视频监控和车辆识别技术，及时监测交通事故和违规行为，减少交通安全隐患。
4. 公交优化调度：智能交通系统可以实时监测公交车辆位置和乘客需求，根据实际情况进行优化调度，提高公交服务水平。
智能交通文档
智能交通1. 引言智能交通系统是指通过现代信息技术和通信技术，将交通管理与控制与信息处理相结合，实现交通运行高效、安全的一种交通方式。
智能交通系统以提高交通运行效率、减少交通拥堵和事故，提升交通管理水平，提供便利的交通服务为目标，具有广阔的应用前景。
本文将介绍智能交通系统的概念、组成部分以及其在交通运行、管理和服务等方面的应用。
2. 智能交通系统概述智能交通系统由交通管理子系统、交通信息处理子系统、交通控制子系统和交通用户服务子系统组成。
2.1 交通管理子系统交通管理子系统主要负责对交通流进行监测、分析和计划，以及组织和调度道路、车辆等资源，确保交通系统的高效运行。
它可以通过交通监控设备、车辆定位系统等手段实时获取交通流信息，并通过智能算法进行分析和决策。
2.2 交通信息处理子系统交通信息处理子系统负责对交通数据进行收集、处理、分析和存储，以生成交通信息和提供交通决策支持。
它可以通过传感器、摄像头等设备获取道路状况、交通流量等数据，并通过数据挖掘、大数据分析等技术进行处理和分析。
2.3 交通控制子系统交通控制子系统主要用于实时控制交通流，包括信号灯控制、路口优化和交通信号协调等。
它可以通过交通流数据和交通管理子系统提供的交通决策结果，对交通信号灯进行智能调节，以实现交通流的优化和疏导。
2.4 交通用户服务子系统交通用户服务子系统主要为交通用户提供便捷的交通信息和服务。
它可以通过互联网和移动通信技术，向交通用户提供实时交通信息、出行导航和交通支付等服务，提高交通出行的便利性和舒适度。
3. 智能交通系统应用智能交通系统在交通运行、管理和服务等方面具有广泛的应用。
3.1 交通运行优化智能交通系统可以通过实时监测交通流信息，采用智能算法进行交通流优化和调度。
通过合理规划道路路线，控制车辆流量，提高交通运行效率，减少交通拥堵和交通事故的发生。
3.2 交通安全管理智能交通系统可以通过交通监控设备、交通事故分析系统等手段实时获取交通事故信息，并进行分析和预警。
开发一款智能交通智能监控系统
开发一款智能交通智能监控系统开发一款智能交通监控系统随着城市交通的不断发展和增长，交通管理在维护交通秩序和提升交通效率方面变得越来越重要。
为了解决这一问题，我们开发了一款智能交通监控系统，旨在通过运用先进的技术手段来实现交通管理的智能化、高效化。
一、系统概述智能交通监控系统由硬件设备和软件系统两部分组成。
硬件设备主要包括摄像头、服务器和通信设备等，而软件系统则是通过图像识别、数据分析和智能算法来实现对交通状态、违规行为和交通流量等信息的实时监控和分析。
二、功能特点1. 实时监控：系统通过摄像头对交通路口、高速公路和重要道路等进行实时监控，可以随时获取路况信息，并可以迅速响应交通事件或事故。
2. 违规行为检测：系统通过图像识别技术，可以检测到交通违规行为，如闯红灯、超速行驶等，并及时将相关信息反馈给相关部门进行处理。
3. 智能分析：系统可以通过对交通流量的分析和统计，提供精准的交通状况评估，为城市交通规划和决策提供科学参考。
4. 多级预警：系统可以根据事先设定的交通阈值进行多级预警，当交通状况超过设定阈值时，系统可以发出相应的警报，并提供实时的预警信息。
5. 数据共享：系统可以与相关部门的交通管理系统进行数据共享，实现信息的互联互通，提高交通管理的协同效率。
三、应用场景1. 城市交通管理：系统可以帮助城市交通管理部门实时掌握交通状况，及时调整信号灯配时，优化交通流动，提高城市交通的整体效率。
2. 高速公路管理：系统可以对高速公路的车流量、交通违法行为等进行监控，为高速公路管理部门提供数据支持，提升交通安全水平。
3. 交通事故预警：系统可以通过实时监控交通状况，及时发现交通事故风险，向交通管理部门发出预警，减少交通事故的发生。
4. 公交运营管理：系统可以对公交车站、公交车辆进行监控，实时掌握公交运营情况，为公交公司提供运营决策的依据。
四、系统优势1. 高效性：系统采用先进的图像识别技术和智能算法，可以实现对大规模交通场景的实时监控和分析，大大提高交通管理的效率。
智能交通系统的设计与开发
智能交通系统的设计与开发智能交通系统作为当今社会交通领域的热门课题，其设计与开发引起了广泛的关注和研究。
智能交通系统利用先进的信息技术，旨在提高道路交通的效率、安全性和环境友好性。
本文将探讨智能交通系统的设计原则、技术应用和未来发展趋势。
一、设计原则1. 整体性原则：智能交通系统需要将各个交通组成部分有机地连接在一起，形成一个相互协调、高效运作的整体。
这需要在系统设计阶段就进行全面考虑和规划，确保各个组件之间的互通和数据共享。
2. 安全性原则：智能交通系统的首要目标是确保道路交通的安全。
因此，在系统设计中应该充分考虑各种交通情况和风险，使用高精度传感器和智能算法，及时获取和分析交通数据，为驾驶员提供准确的道路状况信息，降低事故发生的风险。
3. 实时性原则：智能交通系统需要能够实时地收集和处理交通数据，并及时反馈给驾驶员和相关机构。
实时性是确保系统高效运作的关键，使驾驶员可以及时做出反应，避免交通拥堵和事故发生。
二、技术应用1. 无线通信技术：智能交通系统中的车辆与基础设施通过无线通信技术实现实时数据交换，提供交通流、路况和车辆位置等信息。
常用的无线通信技术包括Wi-Fi、蓝牙和5G网络。
2. 数据分析与预测：智能交通系统依靠数据分析和预测，能够根据历史交通数据、天气状况和突发事件等因素，预测未来的路况和交通需求。
这些预测结果能够帮助驾驶员选择最佳路线和出行时间，优化道路资源的利用效率。
3. 智能信号灯控制：智能交通系统中的信号灯控制通过计算机视觉和智能控制算法，可以实时根据交通流量和需求调整信号灯的时长和节奏。
这种智能信号灯控制可以减少交通拥堵，提高交通流的效率。
4. 自动驾驶技术：自动驾驶是智能交通系统的重要应用领域之一。
通过使用传感器、摄像头、雷达和激光等装置，自动驾驶系统能够实时感知周围环境，并通过智能算法和控制系统实现自主驾驶。
自动驾驶技术有望减少交通事故的发生，提高道路交通的效率。
三、未来发展趋势1. 人工智能的应用：未来智能交通系统将更加倚重人工智能技术的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能交通设备开发说明文档一、产品概述智能交通设备主要用在交通卡口、闯红灯等的车辆信息的分析及记录。
在安装好智能设备之后需要根据实际的应用场景对智能交通设备场景，待检测物体，及事件规则进行配置。
在完成配置后，设备会根据配置，进行图片抓拍，并分析检测物体信息。
用户可通过订阅智能报警事件，获得抓拍到的图片及物体信息，具体代码实现见下文说明。
二、产品方案示意图图2.1三、智能交通配置说明及相关SDK接口说明3.1智能交通配置SDK接口：3.1.1 获取智能交通设备配置信息接口1) BOOL CALL_METHOD CLIENT_GetNewDevConfig(LONG lLoginID, char* szCommand, int nChannelID, char* szOutBuffer, DWORD dwOutBufferSize, int *error, int waittime);函数说明：获取配置，按照字符串格式，各个字符串包含的信息由CLIENT_ParseData解析。
参数说明：[in]lLoginID，CLIENT_Login的返回值[in]szCommand，命令参数，见CLIENT_ParseData命令参数说明。
[in]nChannelID，通道号[out]szOutBuffer，输出缓冲，[out]dwOutBufferSize，输出缓冲大小[in]waittime，等待超时时间2) BOOL CLIENT_ParseData(char *szCommand, char *szInBuffer, LPVOID lpOutBuffer, DWORD dwOutBufferSize, void* pReserved);函数说明：此接口配合CLIENT_GetNewDevConfig使用，在使用CLIENT_GetNewDevConfig 获取字符串配置信息后，使用此接口从配置信息中提取想要的信息。
参数说明：[in]szInBuffer，输入缓冲，字符配置缓冲。
[out]lpOutBuffer ，输出缓冲，交通结构体类型[out]dwOutBufferSize ，输出缓冲的大小[in]pReserved，保留参数3.1.2设置智能交通设备配置信息接口1) BOOL CLIENT_PacketData(char *szCommand, LPVOID lpInBuffer,DWORD dwInBufferSize, char *szOutBuffer, DWORD dwOutBufferSize);函数说明：此接口配合CLIENT_SetNewDevConfig使用，使用CLIENT_PacketData后，将打包的信息通过CLIENT_SetNewDevConfig设置到设备上。
参数说明：[out]szCommand命令参数，参见CLIENT_ParseData中表格[in]lpInBuffer输入缓冲，结构体类型参见CLIENT_ParseData中表格[in]dwInBufferSize输入缓冲大小[out]szOutBuffer输出缓冲[in]dwOutBufferSize输出缓冲大小2）BOOL CLIENT_SetNewDevConfig(LONG lLoginID, char* szCommand, int nChannelID, char* szInBuffer, DWORD dwInBufferSize, int *error, int *restart, int waittime=500);函数说明：设置配置，按照字符串格式，各个字符串包含的信息由CLIENT_PacketData组包。
参数说明：[in]lLoginIDCLIENT_Login的返回值[in]szCommand，请参考CLIENT_ParseData中的说明。
[in]nChannelID，通道号。
[in]szInBuffer，输入缓冲。
[in]dwInBufferSize，输入缓冲大小。
[out]restart，配置设置后是否需要重启设备，1表示需要重启，0表示不需要重启。
[in]waittime，等待超时时间。
3.1.3 获取智能交通设备能力集信息接口BOOL CLIENT_QueryNewSystemInfo(LONG lLoginID, char* szCommand, int nChannelID, char* szOutBuffer, DWORD dwOutBufferSize, int *error, int waittime=1000);函数说明：查询系统能力信息，按字符串格式[in]lLoginID，CLIENT_Login的返回值。
[in]szCommand，查询能力类型。
（CFG_CAP_CMD_VIDEOANAL YSE，智能交通设备能力集，对应结构体为CFG_CAP_ANAL YSE_INFO)[in]nChannelID，通道号。
[out]szOutBuffer ，接收的能力集字符串缓冲区。
[in]dwOutBufferSize ，接收的总字节数(单位字节)。
[out]error ，错误号。
[in]waittime ，等待时间。
3.2 智能交通配置具体说明智能交通配置分为三部分：智能交通场景配置，待检测物体配置，事件规则配置。
3.2.1 智能交通场景配置：智能交通场景配置参数包括摄像头高度，摄像头水平距，近景点位置，远景点位置，近景点距摄像头水平距，远景点距摄像头水平距及车道线，具体描述如下：如图3.1所示，摄像头高度，是指摄像头离地面的垂直距离，摄像头水平距是指摄像头垂直线到摄像头视野区域中心点的距离。
近景点是指摄像头抓拍的图片的底部中心位置，一般取值为（4096，8192），远近点是指图片的中心位置，一般取值为（4096，4096）。
近景点距摄像头水平距是指近景点在实景场景中对应位置到摄像头垂直线的水平距离，远景点距摄像头水平距是指远景点在实景场景中对应位置到摄像头垂直线的水平距离。
远景点距摄像头水平距(m)图3.1车道线是根据摄像头实际拍摄到的图片中的车道得到的车道线信息，如图3.2所示（车道线的相关坐标点是图片上的对应像素点位置）。
车道号由用户自己定义。
车道方向是指当前车道上车辆行驶的方向。
图3.2获取智能交通设备场景配置信息代码示例：int nErr = 0;char szOutBuffer[32*1024] = {0};CFG_ANALYSEGLOBAL_INFO stuAnalysGlobalInfo = {0};// get global infoBOOL bSuccess = CLIENT_GetNewDevConfig(m_lLoginID, CFG_CMD_ANALYSEGLOBAL, nChannel, szOutBuffer, 32*1024, &nErr);if (bSuccess){int nRetLen = 0;BOOL bRet = CLIENT_ParseData(CFG_CMD_ANALYSEGLOBAL, szOutBuffer, (char*)&stuAnalysGlobalInfo, sizeof(CFG_ANALYSEGLOBAL_INFO), &nRetLen);if (bRet == FALSE){MessageBox("Parser data error", "Prompt");return FALSE;}}//if(bSuccess)else{MessageBox("Get TrafficScene failed", "Prompt");return FALSE;}获取智能交通设备场景配置信息代码示例：// save global infoBOOL bRet = CLIENT_PacketData(CFG_CMD_ANALYSEGLOBAL, (char*)&stuAnalysGlobalInfo, sizeof(CFG_ANALYSEGLOBAL_INFO), szOutBuffer, 32*1024);if (bRet == FALSE){MessageBox("Pack data failed!"), "Prompt");}else{BOOL bSuccess = CLIENT_SetNewDevConfig(m_lLoginID, CFG_CMD_ANALYSEGLOBAL, nChannelId, szOutBuffer, 32*1024, &nError, &nRestart, 3000);if (bSuccess){MessageBox("Save successfully!", "Prompt");}else{MessageBox("Save TrafficScene failed!"), "Prompt");}}智能分析设备配置演示程序中交通场景配置界面展示：车道线设置界面展示：3.2.2 检测物体模块配置待检测物体模块配置参数包括待检测物体类型，检测区域，跟踪区域，待检测物体的最大，最小尺寸，具体描述如下：带检测物体类型由当前设备的能力集决定，智能交通设备通常支持对车辆、车牌等物体的检测。
检测区域，跟踪区域是指在摄像头实际拍摄到的图片中画出的检测区和跟踪区的位置如图3.3所示（这两个区域坐标点是图片上的对应像素点位置）。
图3.3待检测的物体最小，最大尺寸也是指物体在图片中的呈现的最小最大尺寸，以像素为单位。
在待检测物体是车牌时，有一个最佳检测尺寸范围：长（50 – 240）, 宽（10 – 100）。
获取设备能力集代码示例：CFG_CAP_ANALYSE_INFO stuChannelCap = {0}；char szOutBuffer[32*1024] = {0};int nErr = 0;BOOL bSuccess = CLIENT_QueryNewSystemInfo(m_lLoginID, CFG_CAP_CMD_VIDEOANALYSE, nChannel, szOutBuffer, 32*1024, &nErr);if (bSuccess){int nRetLen = 0;BOOL bRet = CLIENT_ParseData(CFG_CAP_CMD_VIDEOANALYSE, szOutBuffer, (char*)&stuChannelCap, sizeof(CFG_CAP_ANALYSE_INFO), &nRetLen);if (bRet == FALSE){MessageBox(ConvertString("Parser data error"), ConvertString("Prompt"));return;}}else{MessageBox(ConvertString("get device cap failed!"), ConvertString("Prompt"));}设置智能交通设备带检测物体模块配置信息代码示例：int nRestart = 0;int nError = 0;char szOutBuffer[32*1024] = {0};CFG_ANALYSEMODULES_INFO stuAnalysModuleInfo = {0};BOOL bRet = CLIENT_PacketData(CFG_CMD_ANALYSEMODULE, (char*)&stuAnalysModuleInfo, sizeof(CFG_ANALYSEMODULES_INFO), szOutBuffer, 32*1024);if (bRet == FALSE){MessageBox("Pack data failed!", "Prompt");}else{BOOL bSuccess = CLIENT_SetNewDevConfig(m_lLoginID, CFG_CMD_ANALYSEMODULE, nChannelId, szOutBuffer, 32*1024, &nError, &nRestart, 3000);if (bSuccess){MessageBox("Save successfully!", "Prompt");}else{MessageBox("Save Module info failed!", "Prompt");}智能分析设备配置演示程序中检测物体模块配置界面展示：检测区及跟踪区设置界面展示：3.2.3 事件规则配置事件规则是对触发某个事件报警条件的描述，当智能设备检测到符合某个事件规则的情况发生时就会触发事件报警，并记录事件信息。
