JPEG图像的编解码实现
基于Blackfin561的JPEG2000 压缩算法实现及优化
基于Blackfin561 的JPEG2000 压缩算法实现及优化O 引言JPEG2000 数字图像压缩标准是国际标准组织(ISO)和国际电信联盟(ITU)联合制定的新一代静止图像压缩标准。
与以往的压缩标准相比，JPEG2000 标准具有很多优点。
它不仅仅在图像编码过程中能保证良好的图像质量，而且还具有现代图像压缩所要求的新性能，如同时支持有损压缩和无损压缩两种模式、保证在图像传输过程中的容错性、支持感兴趣区域编码等。
但是，由于新技术的引入，JPEG2000 的算法复杂度也相应提高，在实际应用中，JPEG2000 并不如想象中的那么应用广泛。
而DSP 由于其丰富灵活的指令集、特殊的内部结构、超强的数据吞吐能力及运算速度，使得以DSP 处理器为核心的方法成为实现JPEG2000 算法的一种有效途径。
1 JPEG2000 系统的组成原理JPEG2000 相对于JPEG 的最大改进就是以离散小波变换(DWT)代替了DCT 编码。
JPEG2000 的编解码流程如图1 所示。
本系统首先对源图像数据进行离散小波变换，然后对变换后的小波系数进行量化，接着对量化后的数据熵编码，最后形成输出码流。
解码器是编码器的逆过程，解码时，首先对码流进行熵解码，然后解量化和小波反变换，最后生成重建图像数据。
通过预处理可为不同类型的图像提供一个统一的接口，以便于后续使用同样的编码器进行处理，这一步骤是将多种类型的图像压缩加入到统一框架中的关键。
它主要包括三个步骤：图像分片、直流平移和分量变换。
小波的多分辨率分析特性使之既可高效地描述图像的平坦区域，又可有效地表示图像信号的局部突变(即图像的边缘轮廓部分)，它在空域和频域都有良好的局部性，因而能够聚焦到图像的任意细节。
优化截断嵌入块编码(The Embedded BlockCoding with Optimized Truncation，简称EBCOT)是JPEG2000 标准的核心，。
JPEG图像格式详解
JPEG图像格式详解JPEG压缩简介-------------1.色彩模型JPEG的图片使用的是YCrCb颜色模型,而不是计算机上最常用的RGB.关于色彩模型,这里不多阐述.只是说明,YCrCb模型更适合图形压缩.因为人眼对图片上的亮度Y的变化远比色度C的变化敏感.我们完全可以每个点保存一个8bit的亮度值,每2x2个点保存一个Cr Cb值,而图象在肉眼中的感觉不会起太大的变化.所以,原来用RGB模型,4个点需要4x3=12字节.而现在仅需要4+2=6字节;平均每个点占12bit.当然JPEG格式里允许每个点的C值都记录下来;不过MPEG里都是按12bit一个点来存放的,我们简写为YUV12.[R G B]->[Y Cb Cr]转换-------------------------(R,G,B都是8bit unsigned)|Y||0.2990.5870.114||R||0||Cb|=|-0.1687-0.33130.5|*|G|+|128||Cr||0.5-0.4187-0.0813||B||128|Y=0.299*R+0.587*G+0.114*B(亮度)Cb=-0.1687*R-0.3313*G+0.5*B+128Cr=0.5*R-0.4187*G-0.0813*B+128[Y,Cb,Cr]->[R,G,B]转换-------------------------R=Y+ 1.402*(Cr-128)G=Y-0.34414*(Cb-128)-0.71414*(Cr-128)B=Y+ 1.772*(Cb-128)一般,C值(包括Cb Cr)应该是一个有符号的数字,但这里被处理过了,方法是加上了128.JPEG里的数据都是无符号8bit的.2.DCT(离散余弦变换)JPEG里,要对数据压缩,先要做一次DCT变换.DCT变换的原理,涉及到数学知识,这里我们不必深究.反正和傅立叶变换(学过高数的都知道)是差不多了.经过个点为一个单位处理的.所以如果原始图片的长宽不是8的倍数,都需要先补成8的倍数,好一块块的处理.另外,记得刚才我说的Cr Cb都是2x2记录一次吗?所以大多数情况,是要补成16x16的整数块.按从左到右,从上到下的次序排列(和我们写字的次序一样).JPEG里是对Y Cr Cb分别做DCT变换的.这里进行DCT变换的Y,Cr,Cb值的范围都是-128~127.(Y被减去128)JPEG编码时使用的是Forward DCT(FDCT)解码时使用的Inverse DCT(IDCT)下面给出公式:FDCT:772*x+12*y+1F(u,v)=alpha(u)*alpha(v)*sum sum f(x,y)*cos(-------*u*PI)*cos(------*v*PI)x=0y=01616u,v=0,1,...,7{1/sqrt(8)(u==0)alpha(u)={{1/2(u!=0)IDCT:772*x+12*y+1f(x,y)=sum sum alpha(u)*alpha(v)*F(u,v)*cos(-------*u*PI)*cos(------*v*PI) u=0v=01616x,y=0,1 (7)这个步骤很花时间,另外有种AA&N优化算法,大家可以去inet自己找一下.在Intel主页上可以找到AA&N IDCT的MMX优化代码.(Intel主页上的代码,输入数据为12.4的定点数,输入矩阵需要转置90度)3.重排列DCT结果DCT将一个8x8的数组变换成另一个8x8的数组.但是内存里所有数据都是线形存放的,如果我们一行行的存放这64个数字,每行的结尾的点和下行开始的点就没有什么关系,所以JPEG规定按如下次序整理64个数字.0,1,5,6,14,15,27,28,2,4,7,13,16,26,29,42,3,8,12,17,25,30,41,43,9,11,18,24,31,40,44,53,10,19,23,32,39,45,52,54,20,22,33,38,46,51,55,60,35,36,48,49,57,58,62,63这样数列里的相邻点在图片上也是相邻的了.4.量化对于前面得到的64个空间频率振幅值,我们将对它们作幅度分层量化操作.方法就是分别除以量化表里对应值并四舍五入.for(i=0;i<=63;i++)vector[i]=(int)(vector[i]/quantization_table[i]+0.5)下面有张JPEG标准量化表.(按上面同样的弯曲次序排列)1611101624405161121214192658605514131624405769561417222951878062182237566810910377243555648110411392496478871031211201017292959811210010399这张表依据心理视觉阀制作,对8bit的亮度和色度的图象的处理效果不错.当然我们可以使用任意的量化表.量化表是定义在jpeg的DQT标记后.一般为Y值定义一个,为C值定义一个.量化表是控制JPEG压缩比的关键.这个步骤除掉了一些高频量,损失了很高细节.但事实上人眼对高空间频率远没有低频敏感.所以处理后的视觉损失很小.另一个重要原因是所有的图片的点与点之间会有一个色彩过渡的过程.大量的图象信息被包含在低空间频率中.经过量化处理后,在高空间频率段,将出现大量连续的零.注意,量化后的数据有可能超过2byte有符号整数的处理范围.5.0RLE编码现在我们矢量中有许多连续的0.我们可以使用RLE来压缩掉这些0.这里我们将跳过第一个矢量(后面将解释为什么)因为它的编码比较特别.假设有一组矢量(64个的后63个)是57,45,0,0,0,0,23,0,-30,-16,0,0,1,0,0,0,0,0,0,0,..,0经过RLE压缩后就是(0,57);(0,45);(4,23);(1,-30);(0,-16);(2,1);EOBEOB是一个结束标记,表示后面都是0了.实际上,我们用(0,0)表示EOB但是,如果这组数字不以0结束,那么就不需要EOB.另外需要注意的是,由于后面huffman编码的要求,每组数字前一个表示0的数量的必须是4bit,就是说,只能是0~15,所以,如果有这么一组数字:我们实际这样编码:(0,57);(15,0)(2,3);(4,2);(15,0)(15,0)(1,895),(0,0)注意(15,0)表示了16个连续的0.6.huffman编码为了提高储存效率,JPEG里并不直接保存数值,而是将数值按位数分成16组:数值组实际保存值00--1,110,1-3,-2,2,3200,01,10,11-7,-6,-5,-4,4,5,6,73000,001,010,011,100,101,110,111 -15,..,-8,8,..,1540000,..,0111,1000,..,1111-31,..,-16,16,..,31500000,..,01111,10000,..,11111-63,..,-32,32,..,636.-127,..,-64,64,..,1277.-255,..,-128,128,..,2558.-511,..,-256,256,..,5119.-1023,..,-512,512,..,102310.-2047,..,-1024,1024,..,204711.-4095,..,-2048,2048,..,409512.-8191,..,-4096,4096,..,819113.-16383,..,-8192,8192,..,1638314.-32767,..,-16384,16384,..,3276715.还是来看前面的例子:(0,57);(0,45);(4,23);(1,-30);(0,-8);(2,1);(0,0)只处理每对数右边的那个:57是第6组的,实际保存值为111001,所以被编码为(6,111001)45,同样的操作,编码为(6,101101)23->(5,10111)-30->(5,00001)-8->(4,0111)1->(1,1)前面的那串数字就变成了:(0,6),111001;(0,6),101101;(4,5),10111;(1,5),00001;(0,4),0111;(2,1),1;(0,0)括号里的数值正好合成一个字节.后面被编码的数字表示范围是-32767..32767.合成的字节里,高4位是前续0的个数,低4位描述了后面数字的位数.继续刚才的例子,如果06的huffman编码为111000(06对应111000为查表所得.对应成1~16bits的不定长数值.出现频率高的数字小于8bits,频率低的大于8bits,从而使整个的数据长度降低,关于huffman压缩算法,请查阅相关资料)69=(4,5)---1111111110011001(注:69=4*16+5=0x45)21=(1,5)---111111101104=(0,4)---101133=(2,1)---110110=EOB=(0,0)---1010那么最后对于前面的例子表示的63个系数(记得我们将第一个跳过了吗?)按位流写入JPG文件中就是这样的: 1110001110011110001011011111111110011001101111111111011000001 1011011111011110107.DC的编码-----------记得刚才我们跳过了每组64个数据的第一个吧,DC就是指的这个数字(后面63个简称AC)代入前面的FDCT公式可以得到c(0,0)77DC=F(0,0)=---------*sum sum f(x,y)*cos0*cos0其中c(0,0)=1/24x=0y=0177=---*sum sum f(x,y)8x=0y=0即一块图象样本的平均值.就是说,它包含了原始8x8图象块里的很多能量.(通常会得到一个很大的数值)JPEG的作者指出连续块的DC率之间有很紧密的联系,因此他们决定对8x8块的DC值的差别进行编码.(Y,Cb,Cr分别有自己的DC)Diff=DC(i)-DC(i-1)所以这一块的DC(i)就是:DC(i)=DC(i-1)+DiffJPG从0开始对DC编码,所以DC(0)=0.然后再将当前Diff值加在上一个值上得到当前值.下面再来看看上面那个例子:(记住我们保存的DC是和上一块DC的差值Diff)例如上面例子中,Diff是-511,就编码成如果9的Huffman编码是1111110(在JPG文件中,一般有两个Huffman表,一个是DC用,一个是AC用)那么在JPG文件中,DC的2进制表示为1111110000000000它将放在63个AC的前面,上面上个例子的最终BIT流如下:1111110000000000111000111001111000101101111111111001100110111 1111111011000001101101111101111010解码过程简述-------------8.一个数据单元Y的解码(其余类同)--------------------------------在整个图片解码的开始,你需要先初始化DC值为0.1)先解码DC:a)取得一个Huffman码(使用Huffman DC表)b)Huffman解码,看看后面的数据位数Nc)取得N位,计算Diff值d)DC+=Diffe)写入DC值:"vector[0]=DC"2)解码63个AC:-------循环处理每个AC直到EOB或者处理到64个ACa)取得一个Huffman码(使用Huffman AC表)b)Huffman解码,得到(前面0数量,组号)[记住:如果是(0,0)就是EOB了]c)取得N位(组号)计算ACd)写入相应数量的0e)接下来写入AC-----------------下一步的解码------------上一步我们得到了64个矢量.下面我们还需要做一些解码工作:2)重排列64个矢量到8x8的块中3)对8x8的块作IDCT对8x8块的(Y,Cb,Cr)重复上面的操作[Huffman解码,步骤1),2),3)]4)将所有的8bit数加上1285)转换YCbCr到RGB9.JPG文件(Byte级)里怎样组织图片信息-----------------------------------注意JPEG/JFIF文件格式使用Motorola格式,而不是Intel格式,就是说,如果是一个字的话,高字节在前,低字节在后.JPG文件是由一个个段(segments)构成的.每个段长度<=65535.每个段从一个标记字开始.标记字都是0xff打头的,以非0字节和0xFF结束.例如'FFDA','FFC4','FFC0'.每个标记有它特定意义,这是由第2字节指明的.例如,SOS(Start Of Scan='FFDA')指明了你应该开始解码.另一个标记DQT(Define Quantization Table=0xFFDB)就是说它后面有64字节的quantization表在处理JPG文件时,如果你碰到一个0xFF,而它后面的字节不是0,并且这个字节没有意义.那么你遇到的0xFF字节必须被忽略.(一些JPG里,常用用0xFF做某些填充用途)如果你在做huffman编码时碰巧产生了一个0xFF,那么就用0xFF0x00代替.就是说在jpeg图形解码时碰到FF00就把它当作FF处理.另外在huffman编码区域结束时,碰到几个bit没有用的时候,应该用1去填充.然后后面跟FF.下面是几个重要的标记--------------------SOI=Start Of Image='FFD8'这个标记只在文件开始出现一次EOI=End Of Image='FFD9'JPG文件都以FFD9结束RSTi=FFDi(i=0..7)[RST0=FFD0,RST7=FFD7]=复位标记通常穿插在数据流里,我想是担心JPG解码出问题吧(应该配合DRI使用).RST将Huffman的解码数据流复位.DC也重新从0开始计(SOS---RST0---RST1--RST2--......--RST6---RST7--RST0--...)10.标记-------下面是必须处理的标记SOF0=Start Of Frame0=FFC0SOS=Start Of Scan=FFDAAPP0=it's the marker used to identify a JPG file which uses the JFIF specification=FFE0COM=Comment=FFFEDNL=Define Number of Lines=FFDCDRI=Define Restart Interval=FFDDDQT=Define Quantization Table=FFDBDHT=Define Huffman Table=FFC411.JPG文件中Haffman表的储存-----------------------------JPEG里定义了一张表来描述Haffman树.定义在DHT标记后面.注意:Haffman代码的长度限制在16bit内.一般一个JPG文件里会有2类Haffman表:一个用于DC一个用于AC(实际有4个表,亮度的DC,AC两个,色度的DC,AC两个)这张表是这样保存的:1)16字节:第i字节表示了i位长的Huffman代码的个数(i=1到16)2)这表的长度(字节数)=这16个数字之和现在你可以想象这张表怎么存放的吧?对应字节就是对应Haffman代码等价数字.我不多解释,这需要你先了解Haffman算法.这里只举一个例子:Haffman表的表头是0,2,3,1,1,1,0,1,0,0,0,0,0,0,0,0就是说长度为1的代码没有长度为2的代码为0001长度为3的代码是100101110长度为4的代码是1110长度为5的代码是11110长度为6的代码是111110长度为7的代码没有(如果有一个的话应该是1111110)长度为8的代码是11111100.....如果表下面的数据是4557291723253428就是说45=0057=0129=10017=10123=110等等...如果你懂Haffman编码,这些不难理解12.采样系数-----------下面讲解的都是真彩JPG的解码,灰度JPG的解码很简单,因为图形中只有亮度信息.而彩色图形由(Y,Cr,Cb)构成,前面提到过,Y通常是每点采样一次,而Cr, Cb一般是2x2点采样一次,当然也有的JPG是逐点采样,或者每两点采样(横向两点,纵向一点)采样系数均被定义成对比最高采样系数的相对值.一般情况(即:Y逐点采样,Cr Cb每2x2点一次)下:Y有最高的采样率,横向采样系数HY=2纵向采样系数VY=2;Cb的横向采样系数HCb=1,纵向采样系数VCb=1;同样HCr=1,VCr=1在Jpeg里,8x8个原始数据,经过RLE,Huffman编码后的一串数据流称为一个Data Unit(DU)JPG里按DU为单位的编码次序如下:1)for(counter_y=1;counter_y<=VY;counter_y++)for(counter_x=1;counter_x<=HY;counter_x++){对Y的Data Unit编码}2)for(counter_y=1;counter_y<=VCb;counter_y++)for(counter_x=1;counter_x<=HCb;counter_x++){对Cb的Data Unit编码}3)for(counter_y=1;counter_y<=VCr;counter_y++)for(counter_x=1;counter_x<=HCr;counter_x++){对Cr的Data Unit编码}按我上面的例子:(HY=2,VY=2;HCb=VCb=1,HCr,VCr=1)就是这样一个次序YDU,YDU,YDU,YDU,CbDU,CrDU这些就描述了一块16x16的图形.16x16=(Hmax*8x Vmax*8)这里Hmax=HY=2一个(Hmax*8,Vmax*8)的块被称作MCU(Minimun Coded Unix)前面例子中一个MCU=YDU,YDU,YDU,YDU,CbDU,CrDU如果HY=1,VY=1HCb=1,VCb=1HCr=1,VCr=1这样(Hmax=1,Vmax=1),MCU只有8x8大,MCU=YDU,CbDU,CrDU对于灰度JPG,MCU只有一个DU(MCU=YDU)JPG文件里,图象的每个组成部分的采样系数定义在SOF0(FFC0)标记后13.简单说一下JPG文件的解码-------------------------解码程序先从JPG文件中读出采样系数,这样就知道了MCU的大小,算出整个图象有几个MCU.解码程序再循环逐个对MCU解码,一直到检查到EOI标记.对于每个MCU,按正规的次序解出每个DU,然后组合,转换成(R,G,B)就OK了附:JPEG文件格式~~~~~~~~~~~~~~~~-文件头(2bytes):$ff,$d8(SOI)(JPEG文件标识)-任意数量的段,见后面-文件结束(2bytes):$ff,$d9(EOI)段的格式:~~~~~~~~~-header(4bytes):$ff段标识n段的类型(1byte)sh,sl该段长度,包括这两个字节,但是不包括前面的$ff和n.注意:长度不是intel次序,而是Motorola的,高字节在前,低字节在后!-该段的内容,最多65533字节注意:-有一些无参数的段(下面那些前面注明星号的)这些段没有长度描述(而且没有内容),只有$ff和类型字节.-段之间无论有多少$ff都是合法的,必须被忽略掉.段的类型:*TEM=$01可以忽略掉SOF0=$c0帧开始(baseline JPEG),细节附后SOF1=$c1ditoSOF2=$c2通常不支持SOF3=$c3通常不支持SOF5=$c5通常不支持SOF6=$c6通常不支持SOF7=$c7通常不支持SOF9=$c9arithmetic编码(Huffman的一种扩展算法),通常不支持SOF10=$ca通常不支持SOF11=$cb通常不支持SOF13=$cd通常不支持SOF14=$ce通常不支持SOF14=$ce通常不支持SOF15=$cf通常不支持DHT=$c4定义Huffman Table,细节附后JPG=$c8未定义/保留(引起解码错误)DAC=$cc定义Arithmetic Table,通常不支持*RST0=$d0RSTn用于resync,通常被忽略*RST1=$d1*RST2=$d2*RST3=$d3*RST4=$d4*RST5=$d5*RST6=$d6*RST7=$d7SOI=$d8图片开始EOI=$d9图片结束SOS=$da扫描行开始,细节附后DQT=$db定义Quantization Table,细节附后DNL=$dc通常不支持,忽略DRI=$dd定义重新开始间隔,细节附后DHP=$de忽略(跳过)EXP=$df忽略(跳过)APP0=$e0JFIF APP0segment marker(细节略)APP15=$ef忽略JPG0=$f0忽略(跳过)JPG13=$fd忽略(跳过)COM=$fe注释,细节附后其它的段类型都保留必须跳过SOF0:Start Of Frame0:~~~~~~~~~~~~~~~~~~~~~~~-$ff,$c0(SOF0)-长度(高字节,低字节),8+components*3-数据精度(1byte)每个样本位数,通常是8(大多数软件不支持12和16) -图片高度(高字节,低字节),如果不支持DNL就必须>0-图片宽度(高字节,低字节),如果不支持DNL就必须>0-components数量(1byte),灰度图是1,YCbCr/YIQ彩色图是3,CMYK彩色图是4-每个component:3bytes-component id(1=Y,2=Cb,3=Cr,4=I,5=Q)-采样系数(bit0-3vert.,4-7hor.)-quantization table号DRI:Define Restart Interval:~~~~~~~~~~~~~~~~~~~~~~~~~~~~~-$ff,$dd(DRI)-长度(高字节,低字节),必须是4-MCU块的单元中的重新开始间隔(高字节,低字节),意思是说,每n个MCU块就有一个RSTn标记.第一个标记是RST0,然后是RST1等,RST7后再从RST0重复DQT:Define Quantization Table:~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~-$ff,$db(DQT)-长度(高字节,低字节)-QT信息(1byte):bit0..3:QT号(0..3,否则错误)bit 4..7:QT精度,0=8bit,否则16bit-n字节的QT,n=64*(精度+1)备注:-一个单独的DQT段可以包含多个QT,每个都有自己的信息字节-当精度=1(16bit),每个字都是高位在前低位在后DAC:Define Arithmetic Table:~~~~~~~~~~~~~~~~~~~~~~~~~~~~~法律原因,现在的软件不支持arithmetic编码.不能生产使用arithmetic编码的JPEG文件DHT:Define Huffman Table:~~~~~~~~~~~~~~~~~~~~~~~~~~-$ff,$c4(DHT)-长度(高字节,低字节)-HT信息(1byte):bit0..3:HT号(0..3,否则错误)bit4:HT类型,0=DC table,1=AC tablebit 5..7:必须是0-16bytes:长度是 1..16代码的符号数.这16个数的和应该<=256 -n bytes:一个包含了按递增次序代码长度排列的符号表(n=代码总数)备注:-一个单独的DHT段可以包含多个HT,每个都有自己的信息字节COM:注释:~~~~~~~~~~-$ff,$fe(COM)-注释长度(高字节,低字节)=L+2-注释为长度为L的字符流SOS:Start Of Scan:~~~~~~~~~~~~~~~~~~~-$ff,$da(SOS)-长度(高字节,低字节),必须是6+2*(扫描行内组件的数量)-扫描行内组件的数量(1byte),必须>=1,<=4(否则是错的)通常是3 -每个组件:2bytes-component id(1=Y,2=Cb,3=Cr,4=I,5=Q),见SOF0-使用的Huffman表:-bit0..3:AC table(0..3)-bit 4..7:DC table(0..3)-忽略3bytes(???)备注:-图片数据(一个个扫描行)紧接着SOS段.。
JPEG2000是新一代静止图像压缩国际标准
JPEG2000是新一代静止图像压缩国际标准，具有优越的图像压缩性能和高的图像质量，不仅克服了传统J PEG静止图像压缩标准在高压缩时出现方块效应的缺点，还提供了图像渐进传输、图像质量可伸缩及感兴趣区域编码等特性，可以应用于数码相机、医疗图像、网络传输等方面。
2 JPEG2000标准基本原理2.1 JPEG2000编解码框架JPEG2000编码器编码主要有预处理、小波变换、量化和熵编码等步骤，相对于编码过程，该系统的解码过程比较简单[1]。
JPEG2000编解码器框图如图1和图2所示。
图1 JPEG2000编码器框图图2 JPEG2000解码器框图2.2 JPEG2000编码的核心算法1）DWT变换通过离散小波变换多级小波分解，小波系数既能表示图像片中局部区域的高频信息也能表示图像片中的低频信息。
这样，即使在低比特率的情况下，也能保持较多的图像细节，另外，下一级分解得到的系数所表示图像在水平和垂直方向的分辨率只有上一级小波系数所表示的图像的一半，所以通过对图像的不同级进行解码，就可以得到具有不同空间分辨率的图像。
2）EBCOT算法EBCOT算法的基本思想是将小波变换以后的子带划分为大小固定的码块，对码块系数量化，按照二进制位分层的方法，从高有效位平面开始，依次对每个位平面上的所有小波系数位进行三个通道扫描建模（重要性传播编码通道、幅度精炼编码通道、清除编码通道），即位平面编码，生成上下文和0、1符号对，然后对这些上下文和符号对进行上下文算术编码，形成码块码流，完成第一阶段编码块编码；最后根据一定参数指标如码率、失真度，按率失真最优原则在每个独立码块码流中截取合适的位流组装成最终的图像压缩码流，完成第二阶段码流组装过程[2]。
2.3 EBCOT算法中块编码算法的改进研究及实现在JPEG2000编解码系统中，EBCOT算法是其重要的组成部分。
而EBCOT算法中的第一阶段块编码又是整个算法的核心，它占用了大量的编码时间，无论是无损压缩还是有损压缩，EBCOT算法中的位平面编码时间都占到整个编码耗时的50%以上[3][4]。

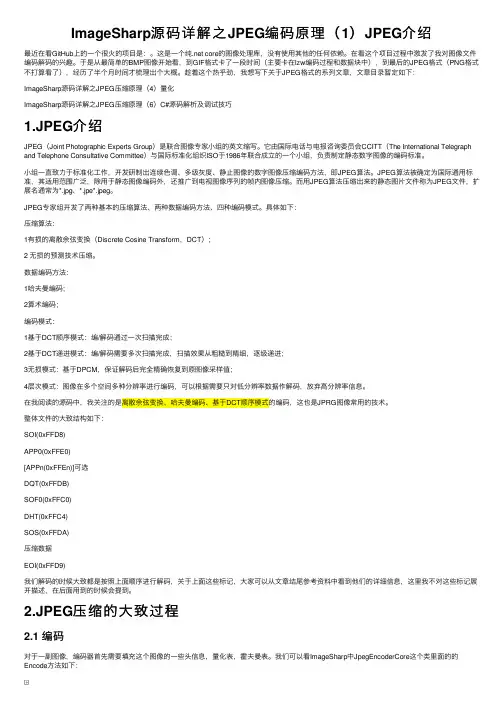

ImageSharp源码详解之JPEG编码原理（1）JPEG介绍
ImageSharp源码详解之JPEG编码原理（1）JPEG介绍最近在看GitHub上的⼀个很⽕的项⽬是：。
这是⼀个纯.net core的图像处理库，没有使⽤其他的任何依赖。
在看这个项⽬过程中激发了我对图像⽂件编码解码的兴趣。
于是从最简单的BMP图像开始看，到GIF格式卡了⼀段时间（主要卡在lzw编码过程和数据块中），到最后的JPEG格式（PNG格式不打算看了），经历了半个⽉时间才梳理出个⼤概。
趁着这个热乎劲，我想写下关于JPEG格式的系列⽂章，⽂章⽬录暂定如下：ImageSharp源码详解之JPEG压缩原理（4）量化ImageSharp源码详解之JPEG压缩原理（6）C#源码解析及调试技巧1.JPEG介绍JPEG（Joint Photographic Experts Group）是联合图像专家⼩组的英⽂缩写。
它由国际电话与电报咨询委员会CCITT（The International Telegraph and Telephone Consultative Committee）与国际标准化组织ISO于1986年联合成⽴的⼀个⼩组，负责制定静态数字图像的编码标准。
⼩组⼀直致⼒于标准化⼯作，开发研制出连续⾊调、多级灰度、静⽌图像的数字图像压缩编码⽅法，即JPEG算法。
JPEG算法被确定为国际通⽤标准，其适⽤范围⼴泛，除⽤于静态图像编码外，还推⼴到电视图像序列的帧内图像压缩。
⽽⽤JPEG算法压缩出来的静态图⽚⽂件称为JPEG⽂件，扩展名通常为*.jpg、*.jpe*.jpeg。
JPEG专家组开发了两种基本的压缩算法、两种数据编码⽅法、四种编码模式。
具体如下：压缩算法：1有损的离散余弦变换（Discrete Cosine Transform，DCT）；2 ⽆损的预测技术压缩。
数据编码⽅法：1哈夫曼编码；2算术编码；编码模式：1基于DCT顺序模式：编/解码通过⼀次扫描完成；2基于DCT递进模式：编/解码需要多次扫描完成，扫描效果从粗糙到精细，逐级递进；3⽆损模式：基于DPCM，保证解码后完全精确恢复到原图像采样值；4层次模式：图像在多个空间多种分辨率进⾏编码，可以根据需要只对低分辨率数据作解码，放弃⾼分辨率信息。
JPEG图像解码方案
图形图像
吴嘉 慧
（ 中山大 学信 息科学 与技 术学 院计算 机系 ， 广州 ５ ０ ０ ） １０ ６
摘 要 ： Ｐ Ｇ 文件是 当前 网络 最为流 行的 图像 文件格 式 ， 有 高压 缩 比、 ＪＥ 具 多种 质量 选择 等特征 。 从 解码 角度详 细分析 Ｊ Ｅ Ｐ Ｇ压 缩算法 ， ｝ 而ｊ 常规 的从 编码 的角度 ， 出实践过程 中遇到 的 给 问题和 解决 方法。 关 键词 ： Ｐ Ｇ 解码 ；图像 压缩 算 法 ； 程编 码 ；离散 余 弦 变换 ； 夫 曼编码 ＪＥ 行 哈
本文从解码 角度详 细分析 Ｊ Ｅ Ｐ Ｇ压缩算法 。 并且给 出实践过程中遇到 的问题和解决方法 ，展示一 个宏 观 的 ＪＥ Ｐ Ｇ数据组织 方式 。 列举 一些解码 中的细节 事项 。
１ 解码过程 的概 述
ＪＥ Ｐ Ｇ图像文 件解码步 骤大概 如下 ：
现 代 ２ 读 入文件 的相关信 息 计 按 照 ＪＥ Ｐ Ｇ文 件 数据存 储 方式 ， 把要 解码 的文 件 算 的相关信 息读 出。 考方法是 设计 一 系列 的结 构体 对 机 参
引 言
］ Ｅ ＪｉｔＰ ｏｏｒｐ ｉ ｘｅｔ Ｇ ｏｐ 是 联 合 Ｐ Ｇ（ｏｎ ｈ ｔｇａ ｈｃＥ ｐ ｒ ｒｕ ） ｓ
图像 数据解 码 过程之用 。 ●从 图像 数 据流读 取一个 最小 编码 单元 （ Ｕ） ＭＣ ， 并提 取 出里 边 的各个颜 色分 量单元 。 于如何 从数据 关
第Hale Waihona Puke 二 了 图像 的版 本 、 宽 、 样 因子 、 化表 、 长 采 量 哈夫 曼 表 等 重要信息 。所 以解码 前必须 将文 件头信 息 读出 ， 以备
五 在标 记段 Ｄ Ｔ内 ，包 含 了一个 或者 多个 的哈 夫 五 Ｈ （ 理论说 明 １ ）

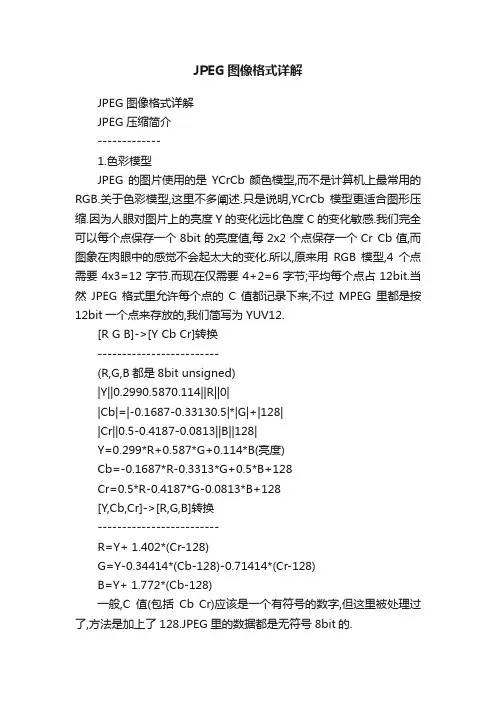

JPEG图像格式详解
JPEG图像格式详解JPEG图像格式详解JPEG压缩简介-------------1.色彩模型JPEG的图片使用的是YCrCb颜色模型,而不是计算机上最常用的RGB.关于色彩模型,这里不多阐述.只是说明,YCrCb模型更适合图形压缩.因为人眼对图片上的亮度Y的变化远比色度C的变化敏感.我们完全可以每个点保存一个8bit的亮度值,每2x2个点保存一个Cr Cb值,而图象在肉眼中的感觉不会起太大的变化.所以,原来用RGB模型,4个点需要4x3=12字节.而现在仅需要4+2=6字节;平均每个点占12bit.当然JPEG格式里允许每个点的C值都记录下来;不过MPEG里都是按12bit一个点来存放的,我们简写为YUV12.[R G B]->[Y Cb Cr]转换-------------------------(R,G,B都是8bit unsigned)|Y||0.2990.5870.114||R||0||Cb|=|-0.1687-0.33130.5|*|G|+|128||Cr||0.5-0.4187-0.0813||B||128|Y=0.299*R+0.587*G+0.114*B(亮度)Cb=-0.1687*R-0.3313*G+0.5*B+128Cr=0.5*R-0.4187*G-0.0813*B+128[Y,Cb,Cr]->[R,G,B]转换-------------------------R=Y+ 1.402*(Cr-128)G=Y-0.34414*(Cb-128)-0.71414*(Cr-128)B=Y+ 1.772*(Cb-128)一般,C值(包括Cb Cr)应该是一个有符号的数字,但这里被处理过了,方法是加上了128.JPEG里的数据都是无符号8bit的.2.DCT(离散余弦变换)JPEG里,要对数据压缩,先要做一次DCT变换.DCT变换的原理,涉及到数学知识,这里我们不必深究.反正和傅立叶变换(学过高数的都知道)是差不多了.经过个点为一个单位处理的.所以如果原始图片的长宽不是8的倍数,都需要先补成8的倍数,好一块块的处理.另外,记得刚才我说的Cr Cb都是2x2记录一次吗?所以大多数情况,是要补成16x16的整数块.按从左到右,从上到下的次序排列(和我们写字的次序一样).JPEG里是对Y Cr Cb分别做DCT变换的.这里进行DCT变换的Y,Cr,Cb值的范围都是-128~127.(Y被减去128)JPEG编码时使用的是Forward DCT(FDCT)解码时使用的Inverse DCT(IDCT)下面给出公式:FDCT:772*x+12*y+1F(u,v)=alpha(u)*alpha(v)*sum sum f(x,y)*cos(-------*u*PI)*cos(------*v*PI)x=0y=01616u,v=0,1,...,7{1/sqrt(8)(u==0)alpha(u)={{1/2(u!=0)IDCT:772*x+12*y+1f(x,y)=sum sum alpha(u)*alpha(v)*F(u,v)*cos(-------*u*PI)*cos(------*v*PI) u=0v=01616x,y=0,1 (7)这个步骤很花时间,另外有种AA&N优化算法,大家可以去inet自己找一下.在Intel主页上可以找到AA&N IDCT的MMX优化代码.(Intel主页上的代码,输入数据为12.4的定点数,输入矩阵需要转置90度)3.重排列DCT结果DCT将一个8x8的数组变换成另一个8x8的数组.但是内存里所有数据都是线形存放的,如果我们一行行的存放这64个数字,每行的结尾的点和下行开始的点就没有什么关系,所以JPEG规定按如下次序整理64个数字.0,1,5,6,14,15,27,28,2,4,7,13,16,26,29,42,3,8,12,17,25,30,41,43,9,11,18,24,31,40,44,53,10,19,23,32,39,45,52,54,20,22,33,38,46,51,55,60,35,36,48,49,57,58,62,63这样数列里的相邻点在图片上也是相邻的了.4.量化对于前面得到的64个空间频率振幅值,我们将对它们作幅度分层量化操作.方法就是分别除以量化表里对应值并四舍五入.for(i=0;i<=63;i++)vector[i]=(int)(vector[i]/quantization_table[i]+0.5)下面有张JPEG标准量化表.(按上面同样的弯曲次序排列)1611101624405161121214192658605514131624405769561417222951878062182237566810910377243555648110411392496478871031211201017292959811210010399这张表依据心理视觉阀制作,对8bit的亮度和色度的图象的处理效果不错.当然我们可以使用任意的量化表.量化表是定义在jpeg的DQT标记后.一般为Y值定义一个,为C值定义一个.量化表是控制JPEG压缩比的关键.这个步骤除掉了一些高频量,损失了很高细节.但事实上人眼对高空间频率远没有低频敏感.所以处理后的视觉损失很小.另一个重要原因是所有的图片的点与点之间会有一个色彩过渡的过程.大量的图象信息被包含在低空间频率中.经过量化处理后,在高空间频率段,将出现大量连续的零.注意,量化后的数据有可能超过2byte有符号整数的处理范围.5.0RLE编码现在我们矢量中有许多连续的0.我们可以使用RLE来压缩掉这些0.这里我们将跳过第一个矢量(后面将解释为什么)因为它的编码比较特别.假设有一组矢量(64个的后63个)是57,45,0,0,0,0,23,0,-30,-16,0,0,1,0,0,0,0,0,0,0,..,0经过RLE压缩后就是(0,57);(0,45);(4,23);(1,-30);(0,-16);(2,1);EOBEOB是一个结束标记,表示后面都是0了.实际上,我们用(0,0)表示EOB但是,如果这组数字不以0结束,那么就不需要EOB.另外需要注意的是,由于后面huffman编码的要求,每组数字前一个表示0的数量的必须是4bit,就是说,只能是0~15,所以,如果有这么一组数字:我们实际这样编码:(0,57);(15,0)(2,3);(4,2);(15,0)(15,0)(1,895),(0,0)注意(15,0)表示了16个连续的0.6.huffman编码为了提高储存效率,JPEG里并不直接保存数值,而是将数值按位数分成16组:数值组实际保存值00--1,110,1-3,-2,2,3200,01,10,11-7,-6,-5,-4,4,5,6,73000,001,010,011,100,101,110,111 -15,..,-8,8,..,1540000,..,0111,1000,..,1111-31,..,-16,16,..,31500000,..,01111,10000,..,11111-63,..,-32,32,..,636.-127,..,-64,64,..,1277.-255,..,-128,128,..,2558.-511,..,-256,256,..,5119.-1023,..,-512,512,..,102310.-2047,..,-1024,1024,..,204711.-4095,..,-2048,2048,..,409512.-8191,..,-4096,4096,..,819113.-16383,..,-8192,8192,..,1638314.-32767,..,-16384,16384,..,3276715.还是来看前面的例子:(0,57);(0,45);(4,23);(1,-30);(0,-8);(2,1);(0,0)只处理每对数右边的那个:57是第6组的,实际保存值为111001,所以被编码为(6,111001) 45,同样的操作,编码为(6,101101)23->(5,10111)-30->(5,00001)-8->(4,0111)1->(1,1)前面的那串数字就变成了:(0,6),111001;(0,6),101101;(4,5),10111;(1,5),00001;(0,4),0111;(2,1),1;(0,0)括号里的数值正好合成一个字节.后面被编码的数字表示范围是-32767..32767.合成的字节里,高4位是前续0的个数,低4位描述了后面数字的位数.继续刚才的例子,如果06的huffman编码为111000(06对应111000为查表所得.对应成1~16bits的不定长数值.出现频率高的数字小于8bits,频率低的大于8bits,从而使整个的数据长度降低,关于huffman压缩算法,请查阅相关资料)69=(4,5)---1111111110011001(注:69=4*16+5=0x45)21=(1,5)---111111101104=(0,4)---101133=(2,1)---110110=EOB=(0,0)---1010那么最后对于前面的例子表示的63个系数(记得我们将第一个跳过了吗?)按位流写入JPG文件中就是这样的: 1110001110011110001011011111111110011001101111111111 011000001 1011011111011110107.DC的编码-----------记得刚才我们跳过了每组64个数据的第一个吧,DC就是指的这个数字(后面63个简称AC)代入前面的FDCT公式可以得到c(0,0)77DC=F(0,0)=---------*sum sum f(x,y)*cos0*cos0其中c(0,0)=1/24x=0y=0177=---*sum sum f(x,y)8x=0y=0即一块图象样本的平均值.就是说,它包含了原始8x8图象块里的很多能量.(通常会得到一个很大的数值)JPEG的作者指出连续块的DC率之间有很紧密的联系,因此他们决定对8x8块的DC值的差别进行编码.(Y,Cb,Cr分别有自己的DC)Diff=DC(i)-DC(i-1)所以这一块的DC(i)就是:DC(i)=DC(i-1)+DiffJPG从0开始对DC编码,所以DC(0)=0.然后再将当前Diff值加在上一个值上得到当前值.下面再来看看上面那个例子:(记住我们保存的DC是和上一块DC 的差值Diff)例如上面例子中,Diff是-511,就编码成如果9的Huffman编码是1111110(在JPG文件中,一般有两个Huffman表,一个是DC用,一个是AC用)那么在JPG文件中,DC的2进制表示为1111110000000000它将放在63个AC的前面,上面上个例子的最终BIT流如下:1111110000000000111000111001111000101101111111111 001100110111 1111111011000001101101111101111010 解码过程简述-------------8.一个数据单元Y的解码(其余类同)--------------------------------在整个图片解码的开始,你需要先初始化DC值为0.1)先解码DC:a)取得一个Huffman码(使用Huffman DC表)b)Huffman解码,看看后面的数据位数Nc)取得N位,计算Diff值d)DC+=Diffe)写入DC值:"vector[0]=DC"2)解码63个AC:-------循环处理每个AC直到EOB或者处理到64个ACa)取得一个Huffman码(使用Huffman AC表)b)Huffman解码,得到(前面0数量,组号)[记住:如果是(0,0)就是EOB了]c)取得N位(组号)计算ACd)写入相应数量的0e)接下来写入AC-----------------下一步的解码------------上一步我们得到了64个矢量.下面我们还需要做一些解码工作:2)重排列64个矢量到8x8的块中3)对8x8的块作IDCT对8x8块的(Y,Cb,Cr)重复上面的操作[Huffman解码,步骤1),2),3)]4)将所有的8bit数加上1285)转换YCbCr到RGB9.JPG文件(Byte级)里怎样组织图片信息-----------------------------------注意JPEG/JFIF文件格式使用Motorola格式,而不是Intel格式,就是说,如果是一个字的话,高字节在前,低字节在后.JPG文件是由一个个段(segments)构成的.每个段长度<=65535.每个段从一个标记字开始.标记字都是0xff打头的,以非0字节和0xFF 结束.例如'FFDA','FFC4','FFC0'.每个标记有它特定意义,这是由第2字节指明的.例如,SOS(Start Of Scan='FFDA')指明了你应该开始解码.另一个标记DQT(Define Quantization Table=0xFFDB)就是说它后面有64字节的quantization表在处理JPG文件时,如果你碰到一个0xFF,而它后面的字节不是0,并且这个字节没有意义.那么你遇到的0xFF字节必须被忽略.(一些JPG 里,常用用0xFF做某些填充用途)如果你在做huffman编码时碰巧产生了一个0xFF,那么就用0xFF0x00代替.就是说在jpeg图形解码时碰到FF00就把它当作FF处理.另外在huffman编码区域结束时,碰到几个bit没有用的时候,应该用1去填充.然后后面跟FF.下面是几个重要的标记--------------------SOI=Start Of Image='FFD8'这个标记只在文件开始出现一次EOI=End Of Image='FFD9'JPG文件都以FFD9结束RSTi=FFDi(i=0..7)[RST0=FFD0,RST7=FFD7]=复位标记通常穿插在数据流里,我想是担心JPG解码出问题吧(应该配合DRI 使用).RST将Huffman的解码数据流复位.DC也重新从0开始计(SOS---RST0---RST1--RST2--......--RST6---RST7--RST0--...)10.标记-------下面是必须处理的标记SOF0=Start Of Frame0=FFC0SOS=Start Of Scan=FFDAAPP0=it's the marker used to identify a JPG file which uses the JFIF specification=FFE0COM=Comment=FFFEDNL=Define Number of Lines=FFDCDRI=Define Restart Interval=FFDDDQT=Define Quantization Table=FFDBDHT=Define Huffman Table=FFC411.JPG文件中Haffman表的储存-----------------------------JPEG里定义了一张表来描述Haffman树.定义在DHT标记后面.注意:Haffman代码的长度限制在16bit内.一般一个JPG文件里会有2类Haffman表:一个用于DC一个用于AC(实际有4个表,亮度的DC,AC两个,色度的DC,AC两个) 这张表是这样保存的:1)16字节:第i字节表示了i位长的Huffman代码的个数(i=1到16)2)这表的长度(字节数)=这16个数字之和现在你可以想象这张表怎么存放的吧?对应字节就是对应Haffman 代码等价数字.我不多解释,这需要你先了解Haffman算法.这里只举一个例子:Haffman表的表头是0,2,3,1,1,1,0,1,0,0,0,0,0,0,0,0就是说长度为1的代码没有长度为2的代码为0001长度为3的代码是100101110长度为4的代码是1110长度为5的代码是11110长度为6的代码是111110长度为7的代码没有(如果有一个的话应该是1111110)长度为8的代码是11111100.....如果表下面的数据是4557291723253428就是说45=0057=0129=10017=10123=110等等...如果你懂Haffman编码,这些不难理解12.采样系数-----------下面讲解的都是真彩JPG的解码,灰度JPG的解码很简单,因为图形中只有亮度信息.而彩色图形由(Y,Cr,Cb)构成,前面提到过,Y通常是每点采样一次,而Cr, Cb一般是2x2点采样一次,当然也有的JPG是逐点采样,或者每两点采样(横向两点,纵向一点)采样系数均被定义成对比最高采样系数的相对值.一般情况(即:Y逐点采样,Cr Cb每2x2点一次)下:Y有最高的采样率,横向采样系数HY=2纵向采样系数VY=2;Cb的横向采样系数HCb=1,纵向采样系数VCb=1;同样HCr=1,VCr=1在Jpeg里,8x8个原始数据,经过RLE,Huffman编码后的一串数据流称为一个Data Unit(DU)JPG里按DU为单位的编码次序如下:1)for(counter_y=1;counter_y<=VY;counter_y++)for(counter_x=1;counter_x<=HY;counter_x++){对Y的Data Unit编码}2)for(counter_y=1;counter_y<=VCb;counter_y++)for(counter_x=1;counter_x<=HCb;counter_x++){对Cb的Data Unit编码}3)for(counter_y=1;counter_y<=VCr;counter_y++)for(counter_x=1;counter_x<=HCr;counter_x++){对Cr的Data Unit编码}按我上面的例子:(HY=2,VY=2;HCb=VCb=1,HCr,VCr=1)就是这样一个次序YDU,YDU,YDU,YDU,CbDU,CrDU这些就描述了一块16x16的图形.16x16=(Hmax*8x Vmax*8)这里Hmax=HY=2一个(Hmax*8,Vmax*8)的块被称作MCU(Minimun Coded Unix)前面例子中一个MCU=YDU,YDU,YDU,YDU,CbDU,CrDU 如果HY=1,VY=1HCb=1,VCb=1HCr=1,VCr=1这样(Hmax=1,Vmax=1),MCU只有8x8大,MCU=YDU,CbDU,CrDU对于灰度JPG,MCU只有一个DU(MCU=YDU)JPG文件里,图象的每个组成部分的采样系数定义在SOF0(FFC0)标记后13.简单说一下JPG文件的解码-------------------------解码程序先从JPG文件中读出采样系数,这样就知道了MCU的大小,算出整个图象有几个MCU.解码程序再循环逐个对MCU解码,一直到检查到EOI标记.对于每个MCU,按正规的次序解出每个DU,然后组合,转换成(R,G,B)就OK了附:JPEG文件格式~~~~~~~~~~~~~~~~-文件头(2bytes):$ff,$d8(SOI)(JPEG文件标识)-任意数量的段,见后面-文件结束(2bytes):$ff,$d9(EOI)段的格式:~~~~~~~~~-header(4bytes):$ff段标识n段的类型(1byte)sh,sl该段长度,包括这两个字节,但是不包括前面的$ff和n.注意:长度不是intel次序,而是Motorola的,高字节在前,低字节在后!-该段的内容,最多65533字节注意:-有一些无参数的段(下面那些前面注明星号的)这些段没有长度描述(而且没有内容),只有$ff和类型字节.-段之间无论有多少$ff都是合法的,必须被忽略掉.段的类型:*TEM=$01可以忽略掉SOF0=$c0帧开始(baseline JPEG),细节附后SOF1=$c1ditoSOF2=$c2通常不支持SOF3=$c3通常不支持SOF5=$c5通常不支持SOF6=$c6通常不支持SOF7=$c7通常不支持SOF9=$c9arithmetic编码(Huffman的一种扩展算法),通常不支持SOF10=$ca通常不支持SOF11=$cb通常不支持SOF13=$cd通常不支持SOF14=$ce通常不支持SOF14=$ce通常不支持SOF15=$cf通常不支持DHT=$c4定义Huffman Table,细节附后JPG=$c8未定义/保留(引起解码错误)DAC=$cc定义Arithmetic Table,通常不支持*RST0=$d0RSTn用于resync,通常被忽略*RST1=$d1*RST2=$d2*RST3=$d3*RST4=$d4*RST5=$d5*RST6=$d6*RST7=$d7SOI=$d8图片开始EOI=$d9图片结束SOS=$da扫描行开始,细节附后DQT=$db定义Quantization Table,细节附后DNL=$dc通常不支持,忽略DRI=$dd定义重新开始间隔,细节附后DHP=$de忽略(跳过)EXP=$df忽略(跳过)APP15=$ef忽略JPG0=$f0忽略(跳过)JPG13=$fd忽略(跳过)COM=$fe注释,细节附后其它的段类型都保留必须跳过SOF0:Start Of Frame0:~~~~~~~~~~~~~~~~~~~~~~~-$ff,$c0(SOF0)-长度(高字节,低字节),8+components*3-数据精度(1byte)每个样本位数,通常是8(大多数软件不支持12和16) -图片高度(高字节,低字节),如果不支持DNL就必须>0-图片宽度(高字节,低字节),如果不支持DNL就必须>0-components数量(1byte),灰度图是1,YCbCr/YIQ彩色图是3,CMYK彩色图是4-每个component:3bytes-component id(1=Y,2=Cb,3=Cr,4=I,5=Q)-采样系数(bit0-3vert.,4-7hor.)-quantization table号DRI:Define Restart Interval:~~~~~~~~~~~~~~~~~~~~~~~~~~~~~-$ff,$dd(DRI)-长度(高字节,低字节),必须是4-MCU块的单元中的重新开始间隔(高字节,低字节),意思是说,每n个MCU块就有一个RSTn标记.第一个标记是RST0,然后是RST1等,RST7后再从RST0重复DQT:Define Quantization Table:~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~-$ff,$db(DQT)-长度(高字节,低字节)-QT信息(1byte):bit0..3:QT号(0..3,否则错误)bit 4..7:QT精度,0=8bit,否则16bit-n字节的QT,n=64*(精度+1)备注:-当精度=1(16bit),每个字都是高位在前低位在后DAC:Define Arithmetic Table:~~~~~~~~~~~~~~~~~~~~~~~~~~~~~法律原因,现在的软件不支持arithmetic编码.不能生产使用arithmetic编码的JPEG文件DHT:Define Huffman Table:~~~~~~~~~~~~~~~~~~~~~~~~~~-$ff,$c4(DHT)-长度(高字节,低字节)-HT信息(1byte):bit0..3:HT号(0..3,否则错误)bit4:HT类型,0=DC table,1=AC tablebit 5..7:必须是0-16bytes:长度是1..16代码的符号数.这16个数的和应该<=256 -n bytes:一个包含了按递增次序代码长度排列的符号表(n=代码总数)备注:-一个单独的DHT段可以包含多个HT,每个都有自己的信息字节COM:注释:~~~~~~~~~~-$ff,$fe(COM)-注释长度(高字节,低字节)=L+2-注释为长度为L的字符流SOS:Start Of Scan:~~~~~~~~~~~~~~~~~~~-$ff,$da(SOS)-长度(高字节,低字节),必须是6+2*(扫描行内组件的数量)-扫描行内组件的数量(1byte),必须>=1,<=4(否则是错的)通常是3 -每个组件:2bytes-component id(1=Y,2=Cb,3=Cr,4=I,5=Q),见SOF0-使用的Huffman表:-bit0..3:AC table(0..3)-bit 4..7:DC table(0..3)-忽略3bytes()备注:-图片数据(一个个扫描行)紧接着SOS段.。
JPEG图像硬件解码低功耗设计
从 左 到 右 【。 ｌ １
为 实 时 通 信 系 统 的存 储 容 量 、 输 带 宽 和 功 耗 提 出 了 挑 传
战 。 在 医 疗遥
ｏ ｔ ｚ ｄ ｎ ｒ ｅ ｔ ｇ ｔ ｇ ｏ ｐ ｗ ｒ ｉ ｉ ａｉｎ Ｐ ｗｅ ｃ ｎ ｕ ｔ ｎ ｓ ｐ ｉ ｚ ｄ ｒ ｍ ａ ｇ ｒｔ ｍ ｅ ｅ ， ａ ｃ ｉ ｃｕ ｅ ｅ ｅ ａ ｄ ｐｉ ｅ ｉ ｏｄ ｒ ｏ ｅ ａ ｏ ｄ ｏ ｅ ｄ ｓ ｐ ｔ ． ｏ ｒ ｏ ｓ ｍｐ ｉ ｉ ｍｉ ｓ ｏ ｏ ｏ ｔ ｍｉｅ ｆｏ ｌｏ ｉ ｌｖ ｌ ｒ ｈ ｔ ｔ ｒ ｌｖ ｌ ｎ ｈ ｅ ｃｒ ｕ ｔ ｌ ｖ ｌ ｙ ｔ ｅ ｉａｌ ．Ｆ ｎ ｌ ｉ ｉ ｅ ｅ ｓ ｎ ｈ ｔ ｌ ｃ ｃ ｙ ｉ ａｌ ｔ ｒ ｕ ｈ ｈ ｅ ｅ ｔ ｎ ｆ ａ ｒ ｌ ｔ ｅ ｙ ｏ ｌ ｔ ｅ ｔ ｌｔ ｒ ｍｐ ｅ ｎ ｈ ＶＬ Ｉ ｆ Ｒ Ｌ— ｅ ｅ ｙ， ｈ ｏ ｇ ｔｅ ｒ ｃ ｉ ｏ ｅ ａｉ ｌ ｃ ｍｐ ｅｅ ｔ ｓ ｏ ｖ ｐ ａ ｏ ｆ ｍ ｗｅ ｉ ｌ ｍｅ ｔ ｔ ｅ Ｓ ｏ Ｔ ｌ ｖ ｌ ａ ｄ ｇ ｔ－ ｅ ｅ ｉ ｌ ｔ ｎ ｈ ｅ ｕ ｔ ｈ ｗ ｄ ｔ ａ ｕ ｃ ｉｎ ｍｅ ｔ ｔ ｅ ｄ ｍａ ｄ ｎ ａｅ ｌｖ ｌ ｓｍｕ ａｉ ．Ｔ ｅ ｒ ｓ ｌ ｓ ｏ ｅ ｈ ｔ ｆ ｎ ｔ ｅ ｈ ｅ ｎ ． ｏ ｓ ｏ
Ｈ ｆ ｎ编 码 后 代 码 的 长 度 不 一 致 ， 如 果 解 码 器 用 ｕｆ ｍａ
中 图 分 类 号 ：Ｔ ９ ９ ８ Ｎ １ ．１ 文 献 标 识 码 ：Ａ
Ｌ ｗ － ｏ ｒ ｄ ｓｇ ｆ Ｊ ＥＧ ｒ ｐ ｉ ｓ ｈ ｒ ｗａ ｅ ｅ ｏ ｉ ｇ ｏ ｐ ｗｅ ｅ ｉｎ ｏ Ｐ ｇ ａ ｈ ｃ ａ ｄ ｒ ｄ ｃ ｄ ｎ
图像编解码技术及应用
图像编解码技术及应用1. 什么是图像编解码技术？图像编解码技术（Image Encoding and Decoding）是指一系列将图像信号转换成数字信号的技术，也包括将数字信号还原成原始图像的技术。
图像编解码技术广泛应用于数字图像处理、数字图像传输和储存等领域，使得图像能够更加便捷地传输和存储。
常见的图像编解码技术包括JPEG、PNG、GIF等。
其中，JPEG是最常见的图像编解码技术之一，适用于不带透明度的复杂色彩图像。
PNG则适用于带透明度的复杂色彩图像，但其文件大小比JPEG大。
GIF则适用于简单色彩图像和动态图像。
2. 图像编解码技术的原理图像编解码技术的原理是将原始图像转化成数字信号，再传输或储存这些数字信号。
具体的过程包括以下几个步骤：1.采样和量化：将原始图像按照一定的采样率进行采样，并对采样到的数字信号进行量化，即将其转化为离散的数字。
2.编码：对采样和量化后的数字信号进行编码，将其转换为二进制码。
3.压缩：为了降低文件大小，图像编解码技术通常采用压缩技术对编码后的二进制码进行压缩。
4.解码：将压缩后的二进制码转化成编码前的二进制码。
5.重构：根据解码后的二进制码，重构出原始的图像。
3. 图像编解码技术的应用图像编解码技术在数字图像处理、数字图像传输和储存等领域中得到了广泛应用。
在数字图像处理领域，图像编解码技术可以用于图像的修改、增强和复原，例如对图像进行缩放、旋转和修复等操作。
在数字图像传输领域，图像编解码技术可以用于图像的网络传输和无线传输，例如在网络视频会议中传送视频图像，或者在移动设备间传送图像。
在数字图像储存领域，图像编解码技术可以降低图像文件的大小，从而节约储存空间和传输带宽。
例如，JPEG是最常用的图像储存格式之一。
4. 图像编解码技术的未来发展随着计算机技术和互联网技术的发展，图像编解码技术也在不断地发展和创新。
一方面，图像编解码技术的编码器和解码器都在不断地优化和改进，以提高图像编解码的效率和准确性，并能够处理更加复杂和高清晰度的图像。
