数电课程设计脉冲按键电话显示器资料
数电课程设计-八路呼叫器的设计
达到要求了。所以在cd4511和LED显示器之间，每接入七个
300Ω、1/4W大小限流电阻。七段显示数码管选共阴极。 锁存控制电路由于实际中没有八输入与门，考虑可行性， 可以由74ls30八输入与非门加一个非门构成需要的功能，R9 选用50Ω、1/4W电阻。
4 电路设计
2 单稳态电路
通过单稳态电路为后续电路提供一个2s的脉冲信号。
用Multisim或OrCAD/PspiceAD9.2进行仿真，（或用万用板焊
接元器件，制作电路，完成调试、测试，撰写设 计报告；） 电源：220V/50HZ的工频交流电供电。设计一个可满足以 上设计需求的直流电源，不需要制作。
2 设计要求解读
当某当某一路有呼叫信号输入时，该信号会被送到优先
编码器中进行编码，编码器信号通过锁存器经锁存后输入到 译码器，然后译码器在输出到显示电路，显示这一路的编号。 同时锁存控制信号触发单稳态电路，产生2s的报警信号，报 警状态可以手动通过按键消除。当下一个呼叫信号被送入时，
C1=4.7µF,C2=4700µF,C3=0.33µF.
Байду номын сангаас
八路呼叫器的设计
数电课程设计的目的：
本设计以数字逻辑电路技术为基础，设计并制作8路呼叫
器。采用了74ls147、74ls192、74ls04、74ls30、cd4511、555 计时器、数码管、电阻、三极管、电容、按键等器件。该 电路能当某一路有呼叫时，能显示该路的编号，同时给出 声光报警信号，报警时间为2s左右，报警状态可以手动用
按键切除。
八路呼叫器的设计
1 设计要求 2 设计要求解读 3 设计方案选择 4 电路设计
1 设计要求
当某一路有呼叫时，能显示该路的编号，该编号由数码管
基于EDA中verilog语言的脉冲电话号码显示电路
广西科技大学EDA课程设计报告题目：脉冲电话号码显示电路班别：电子122学号： ************姓名：覃思远日期： 5.29目录一、设计任务...................................... 错误!未定义书签。
二、设计思路及总体方案 (2)2.1、基本原理 (2)2.2、各部分分析................................ 错误!未定义书签。
三、程序设计...................................... 错误!未定义书签。
四、仿真结果 (5)五、总结 (6)六、参考文献 (7)脉冲电话号码显示电路摘要：EDA(Electronic Design Automation,电子设计自动化)技术正是为了适应现代电子产品设计的要求，吸引多学科最新成果而形成的一门新技术。
本次课程设计是利用软件的方式设计硬件，利用Quartus II 6.0这款软件对其进行编译和仿真。
本系统包含按键电路、译码电路、数码显示、移位寄存器和锁存模块。
利用译码器控制数据的输入输出变换，而移位寄存器用来控制拨号键、清零键以及重拨键，最后在通过数码管来显示输出数据。
该系统通过按键控制了数码管的显示以及其它功能。
关键词：Quartus II 6.0；按键电路；译码电路；数码管；锁存器一、设计任务1.有四个脉冲按键分别代表数字1、2、3、4，输出是四个显示号码的BCD码，号码取1～4；数码管显示从低位到高位前移，逐位显示按键数字，最低位为当前输入位。
2.设置一个“重播”键，按下此键，可以显示最后一次输入的4个号码；3.设置一个“清零”键，按下此键，可以将此前输入的号码清除，显示0000；4.将顶层文件下载到实验箱的核心芯片EP1C3T144C8中，利用实验箱上面的按键和显示数码管，进行演示。
二、设计思路及总体方案2.1基本原理本次课程设计用VHDL语言实现的脉冲按键电话显示器由4个部分组成：按键电路，移位寄存器、锁存器和数码管显示电路，其中移位寄存器为系统的主要组成部分。
EDA课程设计—电话按键显示器
燕山大学EDA课程设计报告书题目：电话按键显示器姓名：班级：成绩：一、设计题目及要求题目名称：电话按键显示器要求：1．设计一个具有八位显示的电话按键显示器；2.能准确反映按键数字，输入时有蜂鸣音提示；3．显示器显示从低位向高位前移，逐位显示，最低位为当前输入位；4．输入错误数字时，具有删除、重输功能。
5．摘下话机后才能拨号有效，挂机后熄灭显示。
6. 拨号后，发出拨号音，响2秒，停1秒，如此重复。
二、设计过程及内容（1）、设计过程1、该电路主要由五个主要模块组成，包括防抖动模块、编码模块、移位寄存模块、显示模块、蜂鸣模块，其中蜂鸣模块又包括拨号蜂鸣模块和分频蜂鸣模块。
2、各个模块独立存在，有自己的输入输出端口。
3、防抖动电路用十个D触发器和非门实现；编码模块用两块74LS148优先编码器实现0~9数据的输入，并转换成四位二进制数；由八片74194组成移位寄存器用以实现移位寄存和删除重输的功能；拨号蜂鸣模块实现输入时有蜂鸣提示音的功能，分频蜂鸣模块用分频器和74160实现拨号后拨号音响两秒停一秒的功能。
显示模块由四块74151数据选择器和计数器74160组成，来实现数据的显示。
（2）、模块简介1、电话按键显示器总原理图如下：当输入为8时，仿真图如下：2、防抖动模块通过十个D触发器，保证输入数据的准确性，其原理图如下：当输入为9时，通过该模块后，按键9为有效。
3、编码模块编码模块由两个74148优先编码器实现将十进制数转换成四位二进制数的功能，原理图如下：当输入分别为9、8、7时仿真图如下：4、移位寄存模块由八片74194组成，原理图如下：功能描述：用4个2片集成双向移位寄存器74194来完成四位二进制数的分别8次移动，从而实现数字由低位向高位的逐次移动。
当输入为1000时，仿真图如下：5、显示模块由一片74283、四片74151 和一片74161组成，原理图如下：功能描述：通过外接时钟信号上升沿触发来实现各个芯片0~7 八个不同地址的选择，加快外接频率可以是地址变换非常快在人体视觉暂留的前提下使8片七段显示译码管同时亮得以实现。
呼叫器 数电课程设计报告
本设计是基于数字技术基础，设计8路呼叫器。
采用了74ls148、74ls373、74ls283、74ls00、74ls30、555定时器、BD4511译码器、七段显示器LED、电阻、三极管、电容、开关等器件。
该电路能当某一路有呼叫时，能显示该路的编号，同时给出声光报警信号，报警时间为2s左右，报警状态可以手动切除。
一、设计目的。
设计并制作一个八路呼叫器。
二、设计要求和设计指标。
1.当某一路有呼叫时，能显示该路的编号，该编号由数码管显示，要能够进行锁存；2.当某路有呼叫时，要给出声光指示信号，指示时间为2s左右，指示状态可以通过按键（而不是开关）手动切除；3.按照以上技术要求设计电路，绘制电路图，对设计的电路用Multisim或OrCAD/PspiceAD9.2进行仿真，用万用板焊接元器件，制作电路，完成调试、测试、撰写设计报告；发挥部分：自行设计三、总体框图设计。
当某一路有呼叫信号输入时，该信号会被送到普通编码器中进行编码，编码器信号经过锁存器经锁存后输入到译码器，然后译码器在输出到显示电路，显示这一路的编号。
同时锁存控制信号触发单稳态电路，产生2s的报警信号，报警状态可以手动通过按键消除。
当下一个呼叫信号被送入时，首先去除锁存状态，然后重复前面的过程。
四、系统工作原理：当某一路有呼叫信号输入时，该信号会被送到普通编码器中进行编码，编码器信号经过锁存器经锁存后输入到译码器，然后译码器在输出到显示电路，显示这一路的编号。
同时锁存控制信号触发单稳态电路，产生2s的报警信号，报警状态可以手动通过按键消除。
当下一个呼叫信号被送入时，首先去除锁存状态，然后重复前面的过程电路主要有编码/锁存/锁存控制电路、译码电路、单稳态电路、手动控制电路/报警电路构成。
编码/锁存/锁存控制电路:当某一路有呼叫时，编码器将呼叫信号编码送入锁存器，然后锁存器锁存信号并传给译码电路，最后在数码管显示出来。
单稳态电路：将锁存控制信号转换为宽度为2S的脉冲信号。
数电设计实验——数字显示电路
数字电子技术实验——数字显示电路一、设计任务与要求1．数字显示电路操作面板：左侧有16个按键，标号为0到15的数字，面板右侧有2个共阳极7段显示器；2.设计要求：按下小于10的按键后，右侧低位7段显示器显示数字，左侧高位7段显示器显示0；当按下大于9的按键后，右侧低位7段显示器显示个位数字，左侧7段显示十位数字1.若同时按下几个按键，优先级别的顺序是15到0。
二、总体电路设计1．原理框图2. 整体设计电路图3.电路整体分析本次电路大体可分为三部分：开关及编码部分、译码部分和数码管显示部分。
整体思想是由左侧的16个开关控制信号的输入。
信号输入后由编码器编码输出，再进入与非门和加法器进行逻辑运算。
之后进入译码器进行译码，译码输出后的信号输入数码管输出数字。
各部分电路具体的功能实现将在下面讲解。
4. 元件清单按键开关×168—3线优先编码器74LS148×24输入与非门×2四位二进制加法器×1显示译码器74LS47×2共阳极数码管×2导线等若干三、单元电路分析1. 开关及编码部分本部分负责电路的开关信号的输入和编码。
其中，16个按键开关分别对应的0至15的数字。
由于所选用的74LS148编码器是低电平输入，所以我们将开关的初始状态连接高电平，改变状态连接低电平，开关公共端输出到编码器的输入端。
由于我们要输入十六个数字，而一片74LS148只有8个输入端，故而选用两片级联的方式，即：将高位片的级联端EO 与低位片的EI相连。
这样开关信号的15至8依次进入高位片的D7至D0；开关信号的7至0依次进入低位片的D7至D0。
由此实现16个信号的输入并且优先级别顺序是15到0。
2．译码部分本部分的功能是通过与非门和加法器的逻辑运算，把编码器输出信号变成适合译码器的输入信号。
所需完成的变换主要有三：编码器输出的信号是低电平有效，故需要把输出信号变成其反码。

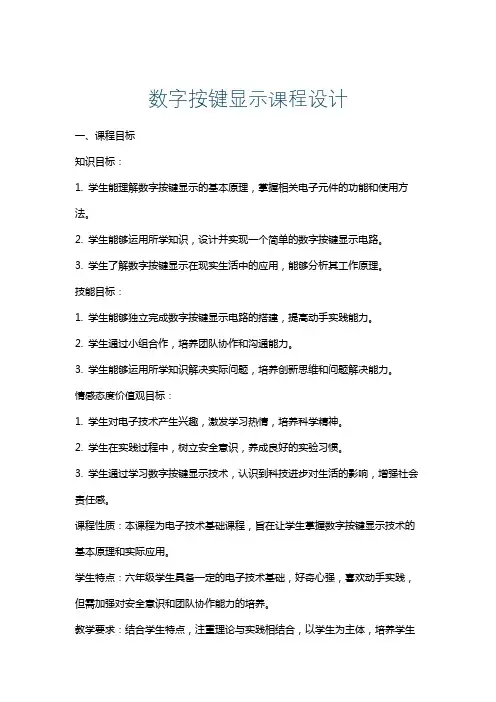

数字按键显示课程设计
数字按键显示课程设计一、课程目标知识目标：1. 学生能理解数字按键显示的基本原理，掌握相关电子元件的功能和使用方法。
2. 学生能够运用所学知识，设计并实现一个简单的数字按键显示电路。
3. 学生了解数字按键显示在现实生活中的应用，能够分析其工作原理。
技能目标：1. 学生能够独立完成数字按键显示电路的搭建，提高动手实践能力。
2. 学生通过小组合作，培养团队协作和沟通能力。
3. 学生能够运用所学知识解决实际问题，培养创新思维和问题解决能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，激发学习热情，培养科学精神。
2. 学生在实践过程中，树立安全意识，养成良好的实验习惯。
3. 学生通过学习数字按键显示技术，认识到科技进步对生活的影响，增强社会责任感。
课程性质：本课程为电子技术基础课程，旨在让学生掌握数字按键显示技术的基本原理和实际应用。
学生特点：六年级学生具备一定的电子技术基础，好奇心强，喜欢动手实践，但需加强对安全意识和团队协作能力的培养。
教学要求：结合学生特点，注重理论与实践相结合，以学生为主体，培养学生的动手实践能力和创新精神。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 数字按键显示原理：讲解数字按键的工作原理，电子元件（如数码管、按键、集成电路等）的功能和连接方式，使学生理解数字按键显示电路的基本构成。
2. 数字按键显示电路设计：根据教材相关章节，指导学生设计简单的数字按键显示电路，包括电路图绘制、元件选型、连接方法等。
3. 实践操作：安排学生进行数字按键显示电路的搭建，动手实践，观察并分析电路现象，培养学生动手操作能力和问题解决能力。
4. 数字按键显示应用案例：介绍数字按键显示在生活中的应用实例，让学生了解其广泛性，激发学习兴趣。
5. 小组讨论与展示：组织学生分组讨论，分享各自的设计思路和搭建过程，培养学生的团队协作和沟通表达能力。
教学内容安排与进度：1. 课时1：数字按键显示原理学习，电子元件介绍。
数字电子技术课程设计报告资料
数字电子技术课程设计报告题目：病床呼叫系统班级：姓名：指导老师：组号：第八组目录一、设计任务及要求 (1)二、方案设计与论证 (1)三、各单元电路设计与分析 (2)3.1 开关控制及编码部分 (2)3.2 电源部分 (2)3.3 译码显示部分 (3)3.4 报警部分 (3)CD4511 真值表 (4)四、电路仿真 (4)五、实验遇到的问题及解决方案 (5)六、结论与心得体会 (6)七、参考文献 (7)八、附录 (7)8.1 仿真原理图 (7)8.2 Altium Designer 原理图 (8)8.3 PCB 文件 (8)8.4 实物图 (9)九、操作步骤 (9)十、电路所需元件 (10)病床呼叫系统一、设计任务及要求：用中小规模集成电路设计病床呼叫系统逻辑电路的具体要求如下：(1)分别用 1～10 个开关模拟 10 个病房的呼叫输入信号，10 个呼叫优先等级不同。
(2)用两个数码管显示呼叫信号的号码；没信号时显示 00；有信号呼叫时，显示呼叫号并伴随蜂鸣器的声响。
(3)当护士接收到信号，按下复位键时数码管被清零，而且不能影响下次呼叫的进行。
二、方案设计与论证：临床求助呼叫是传送临床信息的重要手段，病房呼叫系统是病人请求值班医生或护士进行诊断或护理的紧急呼叫工具，可将病人的请求快速传送给值班医生或护士，并在值班室的监控屏幕上留下准确完整的记录，是提高医院和病房护理水平的必备设备之一。
监控机构一般放置在护士值班室内，当病床有呼叫请求时进行声光报警，并在显示器上显示病床的位置。
呼叫源（按钮）放在病房内，病人有呼叫请求时，按下请求按钮，向值班室呼叫，并点亮呼叫指示灯。
监控机构和呼叫源间通过数据线连接在一起。
本实验要求运用数字逻辑的基本知识来设计一个模拟系统，通过各类芯片的组合来实现该系统的基本功能，完成各项操作。
病床呼叫系统能对 10 张病床进行统一监护，能够对发出呼叫的病床有指示灯进行提示，还伴随呼叫信号，发出呼叫声（用凤鸣器模拟），当护士接收到信号，按下复位键时显示管被清零。
eda脉冲电话课程设计
eda脉冲电话课程设计一、教学目标本课程的教学目标是让学生掌握eda脉冲电话的基本原理和应用方法。
通过本课程的学习，学生将能够理解eda脉冲电话的工作原理，掌握其编程和调试技巧，并能够运用eda脉冲电话解决实际问题。
具体来说，知识目标包括：了解eda脉冲电话的基本概念、工作原理和应用领域；掌握eda脉冲电话的编程语言和编程方法；理解eda脉冲电话的调试方法和技巧。
技能目标包括：能够使用eda脉冲电话进行编程和调试；能够运用eda脉冲电话解决实际问题。
情感态度价值观目标包括：培养学生对eda脉冲电话的兴趣和热情；培养学生勇于探索、创新的精神；培养学生的团队合作意识和能力。
二、教学内容本课程的教学内容主要包括eda脉冲电话的基本原理、编程方法和应用技巧。
具体安排如下：第一章：eda脉冲电话概述，介绍eda脉冲电话的基本概念、工作原理和应用领域。
第二章：eda脉冲电话编程基础，介绍eda脉冲电话的编程语言和编程方法。
第三章：eda脉冲电话编程实例，通过具体实例讲解如何使用eda脉冲电话进行编程。
第四章：eda脉冲电话调试方法，介绍eda脉冲电话的调试方法和技巧。
第五章：eda脉冲电话应用案例，介绍eda脉冲电话在实际问题中的应用案例。
三、教学方法为了达到本课程的教学目标，我们将采用多种教学方法，包括讲授法、案例分析法、实验法等。
讲授法：通过教师的讲解，使学生了解和掌握eda脉冲电话的基本原理和应用方法。
案例分析法：通过分析实际案例，使学生了解eda脉冲电话在实际问题中的应用方法和技巧。
实验法：通过实验操作，使学生掌握eda脉冲电话的编程和调试方法。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：教材：选用权威、实用的eda脉冲电话教材，作为学生学习的主要参考资料。
参考书：推荐一些与eda脉冲电话相关的参考书，供学生拓展阅读。
多媒体资料：制作课件、教学视频等多媒体资料，丰富学生的学习体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 脉冲按键电话按键显示器 一、设计任务与要求 1．设计一个具有八位显示的电话按键显示器； 2．能准确反映按键数字； 3．显示器显示从低位向高位前移，逐位显示，最低位为当前输入位； 4．重按键时，能首先清除显示； 5．摘下话机后才能拨号有效，挂机后熄灭显示。
二、方案设计与论证 该设计分为输入电路，脉冲产生电路，编码电路，移位电路，显示电路和主控制电路这几部分组成。 用1个开关模拟话机被摘下与挂机2种状态，用1个按键表示清除数字重新再按，用9个按键分别代表0~9的数字输入。当在摘下话机的状态下按下0~9中的其中一个按键时，用编码器对输入信号进行编码，输出四位BCD码。然后四位BCD码输入到第一个移位锁存器中，当有脉冲输入时，锁存器中的四位BCD码输入到第二个移位锁存器中，同时也输入到数码管驱动器中，驱动数码管显示相应的数字。再按下一个数字按键时，产生一个脉冲，第二个锁存器中的四位BCD码输入到第三个移位锁存器中，同时也输入到数码管驱动器中，驱动数码管显示相应的数字。以此类推。
电路原理框图： 输入电路 脉冲产生电
显示电路 编码电路 移位电路
主控电路 2
三、单元电路设计与参数计算 １．输入电路与脉冲产生电路：
当有按键被按下时，只有那个输入为0，其余都为1，同时产生一个脉冲。 3 2．编码电路：
74LS147能将输入的9个信号转成四位BCD码。 下图是74LS147功能表： INPUTS OUTPUTS 1 2 3 4 5 6 7 8 9 D C B A 1 1 1 1 1 1 1 1 1 1 1 1 1 x x x x x x x x 0 0 1 1 0 x x x x x x x 0 1 0 1 1 1 x x x x x x 0 1 1 1 0 0 0 x x x x x 0 1 1 1 1 0 0 1 x x x x 0 1 1 1 1 1 0 1 0 x x x 0 1 1 1 1 1 1 0 1 1 x x 0 1 1 1 1 1 1 1 1 0 0 x 0 1 1 1 1 1 1 1 1 1 0 1 0 1 1 1 1 1 1 1 1 1 1 1 0 4
3．移位电路： 一共由8个74LS194组成，能将四位BCD码输入到第一个74LS194，并在有上升沿信号到来时把数据输出给下一个移位寄存器与数码管驱动器。一直移到第八个74LS194。 移位寄存器74LS194，它是4位双向移位寄存器，最高时钟频率为36MHZ。它具有并行输入、并行输出，左移和右移的功能。这些功能均能通过模式控制端M0、M1来控制。详见下表： M0 M1 功能
0 0 保持
0 1 右移
1 0 左移
1 1 并行置数
在ABCD端送入4位二进制数，并使M0=M1=1时，该4位二进制数同时并行输入至寄存器。当CP到来后，在CP上升沿的作用下，4位二进制数并行输出；若M1=0，M0=1时，则该4位二进制数被串行送入到右移数据输入端D，在CP上升沿作用下，同步右移；若M=1，M=0，数据同步左移；若M=M=0，寄 5
存器保持。 下图是74LS194集成块的功能表： 输入 输出 功能
CR M1 M2 CP DSL DSR D0 D1 D2 D3 Q0 Q1 Q2 Q3 0 X X X X X X X X X 0 0 0 0 清零
1 X X 0 X X X X X X Q00 Q10 Q20 Q30 保持
1 1 1 X X d0 d1 d2 d3 d0 d1 D2 D3 送数
1 0 1 X 1 X X X X 1 Q0n Q1n Q2n 右移
1 0 1 X 0 X X X X 0 Q0n Q1n Q2n 右移
1 1 0 1 X X X X X Q1n Q2n Q3n 1 左移
1 1 0 0 X X X X X Q1n Q2n Q3n 0 左移
1 0 0 X X X X X X X Q00 Q10 Q20 Q30 保持
d0~d3——D0~D3端的稳态输入电平 Q00、Q10、Q20、Q30——规定稳态输入条件建立前Q0、Q1、Q2、Q3的电平 Q0n、Q1n、Q2n、Q3n——时钟上升沿 前Q0.Q1.Q2.Q3的电平
4．显示电路：
这里我用的是74LS248,。74LS248是BCD码七段译码器兼驱动器。其外引线排列图见上图所示。 74LS248具有以下特点： （1） 消隐（灭灯）输入BI`低电平有效。当BI`=0时，不论其余输入状态如何，所有输出为零，数码管七段全暗，无任何显示。可用来使显示的数码闪烁， 6
或与某一信号同时显示。译码时，BI`=1。 （2） 灯测试（试灯）输入LT`低电平有效。当LT`=0（BI`/RBO`=1） 时，无论其余输入为何状态，所有输出为1，数码管七段全亮，显示数字为8。可用来检查数码管、译码器有无故。译码时，LT=1。 （3） 脉冲消隐（动态灭灯）输入RBI`=1时，对译码无影响；当BI`=LT`=1时，若RBI`=0，输入数码是十进制零时，七段全暗，不显示，输入数码不为零，则照常显示。在实际使用中有些零是不显示的，如００４.５０中的百位的零可以不显示；若百位为零且不显示，则十位的零也可不显示；小数点后第二位的零，不考虑有效位时也可不显示。这些可不显示的零称为冗余零。脉冲消隐输入RBI`＝０，可使冗余零消隐。 （4）脉冲消隐（动态灭灯）输出RBI`与消隐输入BI`共用一个管脚４，当它作输出端时，与RBI`配合，共同使冗余零消隐。以三位十进制数为例。十位的零是否要显示，取决于百位是否为零，有否显示，这就要用RBO`进行判断，在RBI`和Ａ３～A０全为零时，RBO`＝０，否则为１。百位为零，且RBI`＝０（百位被消隐），则百位RBO`和十位RBI`＝０，使十位的零被消隐，其余数码照常显示。若百位不为零，或未使零消隐，则百位的RBO`和十位的RBI`全为１，使十位的零不具备消隐条件，而与其它数码一起照常显示。
74LS164是8位边沿触发式移位寄存器，串行输入数据，然后并行输出。数 7
据通过两个输入端（DSA 或 DSB）之一串行输入；任一输入端可以用作高电平使能端，控制另一输入端的数据输入。两个输入端或者连接在一起，或者把不用的输入端接高电平，一定不要悬空。 时钟 (CP) 每次由低变高时，数据右移一位，输入到 QA， QA是两个数据输入端（A和 B）的逻辑与，它将上升时钟沿之前保持一个建立时间的长度。 其功能表如下：
电路在数码管驱动器和数码管间接排阻以减少电流。用74LS164的输出接在数码管驱动器的灭灯端来控制数码管的开关。将四位BCD码输入到数码管驱动器中使数码管显示相应的数字。
5．主控电路： 6． 8 用按键J11来清除数字重按，用开关J12的打开与关闭来表示话机被摘下与挂机2种状态。当J11按下时，所有移位锁存器中的数清零，所有数码管熄灭。当J12接1时，无论怎么按数字键，数码管全都不亮，只有当J12接0时才能正常输入数字并显示。
四、总电路工作原理及元器件清单 1．总原理图 9 10
2．电路完整工作过程描述（总体工作原理） 先把开关J12接0，然后按下数字按键进行输入。输入的信号经过74LS147编码输出四位8421BCD码，取反后输入到第一个74LS194。当数字按键产生的脉冲进入74LS194后，第一个74LS194中的四位BCD码输出到第二个74LS194的输入端和74LS248的输入端。四位BCD码经过74LS248变成7个2进制信号输入到数码管中使之显示相应的数字。再按下第二个数字按键时，又产生一个新的四位BCD码输入到第一个74LS194中。此时第二个74LS194中存有第一次的BCD码，第一个74LS194中有第二次的BCD码。再来一个脉冲，BCD码经过74LS248译码使数码管显示相应的数字。其后的各位输入也一样。 而当按下J11或J12接1时，数码管全部关闭，各74LS194和74LS164中的值都清零。
3．元件清单 元件序号 型号 主要参数 数量 备注 J1 PB_DPST 触点开关 11 J12 SPDT 双端闸刀开关 1 U17 74LS147 10线-4线优先编码器 1 U18 74LS21 4输入端与门 3 U21 74LS04 非门 6 U11 74LS194 并入并出移位寄存器 8 R1 RPACK 250Ω排阻 8 U5 74LS248 共阴7段数码管译码驱动器 8 U33 74LS164 串入并出移位寄存器 1 U35 74LS09 2输入端与门 1 U25 SEVEN_SEG_COM 7段共阴极数码管 8
五、仿真调试与分析 1．数字的输入：
