加热炉
加热炉的工艺流程
加热炉的工艺流程
加热炉的工艺流程通常包括以下几个步骤：
1. 加炉：将待加热的物料放置在加热炉内。
物料可以是固体材料、液体或气体。
2. 选择加热方式：根据加热炉的类型和物料的性质，选择合适的加热方式。
常见的加热方式包括电加热、燃气加热、蒸汽加热等。
3. 加热控制：通过控制加热炉的加热装置，提供适当的能量使物料升温。
加热温度和时间可以根据工艺要求进行调整和控制。
4. 温度监测与调节：在加热过程中，通过温度传感器和控制系统监测加热炉内的温度，并按照设定值进行调节。
确保加热过程中温度的稳定性和准确性。
5. 加热炉内环境控制：对于某些特殊工艺要求，可能需要对加热炉内的气体组成、湿度等进行控制，以满足工艺要求。
6. 冷却与卸料：待物料加热到目标温度后，可以停止加热，进行冷却处理。
冷却方式通常与加热方式相反，可以是自然冷却、水冷却、气体冷却等。
同时，也需要将已加热物料从加热炉中取出，以便进行后续处理或使用。
需要注意的是，加热炉的工艺流程和具体操作步骤会因加热炉的类型、用途、物料性质以及工艺要求的不同而有所差异。
以上流程仅为常规情况下的简要描述，具体的工艺流程还需要根据实际情况进行调整。
温度自控电加热炉工作原理
温度自控电加热炉工作原理
温度自控电加热炉是一种通过控制电流和加热时间来维持恒定温度的加热设备。
其工作原理如下：
1. 电源供电：将电加热炉连接到电源上，通过开关打开电流供应。
2. 温度传感器：电加热炉内部配备了温度传感器，用于检测当前炉内的温度。
3. 控制系统：电加热炉配备了一个智能控制系统，根据温度传感器的反馈信号，实时监测和调节炉内温度。
4. 控制信号：控制系统会根据设定的温度值与当前测量值进行比较，生成控制信号。
5. 电流调节：根据控制信号，控制系统会调节电流的大小，通过调整电流的传输量来控制炉内的加热速度。
6. 加热时间控制：控制系统还会根据控制信号，控制加热时间的长短，以实现温度的持续控制。
7. 反馈机制：通过不断监测和调节加热过程中的温度变化，控制系统能够及时调整电流和加热时间，以保持设定的恒定温度。
总结：温度自控电加热炉通过温度传感器、控制系统和电流调节来实现对加热过程的控制，以达到恒定温度的目的。
这种炉
子广泛应用于工业生产中的高温加热过程，提高了生产效率和产品质量。
加热炉设计手册
加热炉设计手册目录一、引言二、加热炉的基本原理1.1 热量传递原理1.2 加热炉的分类三、加热炉设计要点2.1 材料选择2.2 结构设计2.3 控制系统四、安全操作规范五、维护与保养六、环保要求七、总结一、引言加热炉是工业生产过程中常用的设备，它能够将物料或工件加热至所需的温度，满足生产加工的需要。
本手册主要介绍了加热炉设计的基本原理、要点、安全操作规范、维护与保养以及环保要求，旨在帮助设计人员和操作人员更好地了解和使用加热炉。
二、加热炉的基本原理1.1 热量传递原理加热炉通过不同的加热方式，将热量传递给物料或工件，使其升温。
常见的加热方式包括辐射加热、对流加热和传导加热。
设计加热炉时需要根据物料的特性和加热要求选择合适的加热方式。
1.2 加热炉的分类根据加热方式和工艺要求的不同，加热炉可以分为多种不同类型，例如电阻加热炉、感应加热炉、燃气加热炉等。
每种加热炉都有其适用的工艺范围和特点，设计时需要充分考虑工艺要求。
三、加热炉设计要点2.1 材料选择加热炉的设计材料应符合耐高温、耐腐蚀、导热性能良好等要求。
常用的材料包括不锈钢、耐热合金等，设计时需要充分考虑工作环境和使用要求，选择合适的材料。
2.2 结构设计加热炉的结构设计应考虑到热膨胀、热应力等因素，确保设备在工作过程中能够保持稳定性和安全性。
在结构设计中需要考虑炉体材料、加热元件、隔热材料等因素。
2.3 控制系统加热炉的控制系统对于加热过程的稳定性和精确度至关重要。
设计时需要考虑温度控制装置、加热功率调节、安全保护装置等，以确保加热炉能够满足生产过程的加热需求。
四、安全操作规范在加热炉的操作过程中，需要严格遵守相关的安全操作规范，包括设备开启与关闭程序、操作人员的防护措施、应急预案等。
加热炉操作人员需要接受专业的培训，并严格按照操作规范进行操作，以确保人身安全和设备运行稳定。
五、维护与保养加热炉的定期维护与保养是确保设备长期稳定运行的关键。
维护工作包括加热元件的更换、设备清洁、润滑维护等，操作人员需要对设备进行定期检查和维护，发现异常情况及时处理。
加热炉的结构和工作原理
加热炉的结构和工作原理加热炉是一种用于加热材料的设备，它能够提供高温环境来加热固体、液体或气体物质。
加热炉的结构和工作原理如下：一、加热炉的结构:1. 炉体外壳：加热炉的外壳通常由金属板制成，具有很强的耐热和耐腐蚀性能，以保护内部的热源和加热装置。
2. 加热装置：加热炉的加热装置通常位于炉体的底部或侧面，可采用电加热器、燃气燃烧器、石油燃烧器等不同的形式。
3. 隔热层：加热炉的隔热层主要用于减少热量的散失，提高炉腔的温度稳定性。
常用的隔热材料包括陶瓷纤维、石棉等。
4. 控制系统：加热炉的控制系统通常由温度控制器、计时器、电源控制等部分组成，用于调节加热功率和控制炉腔温度。
5. 排气系统：加热炉通常需要排除炉内产生的有害气体或烟雾，使用排气系统可以有效将这些气体排出。
二、加热炉的工作原理：1. 加热炉的加热方式可以分为辐射加热和对流加热两种形式。
- 辐射加热：通过辐射传热的方式，将加热源所产生的热能传递给被加热的物料。
在加热炉内部，加热源（如电加热器或燃气燃烧器）产生高温，并释放红外线辐射能，这些能量通过辐射作用传递给物料表面，使其加热。
- 对流加热：通过传导和对流传热的方式，将热能传递给被加热的物料。
在加热炉内部，通过对流传热方式使加热源与物料表面之间建立热交换，将热能逐渐传递给物料。
2. 加热炉的工作过程通常包括预热、加热和冷却三个阶段。
- 预热：在加热炉的开始阶段，加热源被启动，并通过传热方式将热能传递给物料，提高其温度。
- 加热：在预热阶段之后，加热源继续工作，保持一定的加热功率，以维持物料的所需温度。
- 冷却：当物料达到所需温度后，加热源关闭，加热炉的内部温度逐渐下降，使物料冷却到所需温度。
加热炉的工作原理就是通过加热装置产生的热能，经过辐射或对流传热途径，将热能传递给物料，使其达到所需的温度。
同时，通过控制系统对功率和温度进行调节和控制，以满足对物料加热的要求。
总之，加热炉的结构和工作原理是多种要素的综合作用，可以根据具体的需求和工艺条件进行设计和调整，其应用广泛，例如在冶金、化工、电子、材料等领域中都有着重要的作用。
火筒式加热炉 (3)
火筒式加热炉简介火筒式加热炉是一种常见的工业加热设备，主要用于对物体进行加热处理。
它通过燃烧燃料产生的热能，将物体加热到所需温度，从而实现加热处理的目的。
火筒式加热炉在钢铁、铁合金、矿石熔炼等领域得到广泛应用。
结构和工作原理火筒式加热炉由筒体、燃烧室、烟道、进料口、出料口等部分组成。
筒体通常由耐火材料构成，以保证其耐高温和耐磨性能。
当加热炉开始工作时，燃料被引入燃烧室，并点燃产生火焰。
火焰通过燃烧室壁上的烟道，进一步加热炉内部的筒体。
筒体通过传导和辐射的方式将热能传递给待加热物体，使其温度逐渐升高。
待加热物体在加热炉内进行恒温或升温处理的过程中，可以根据需要调节进料口和出料口的大小，以控制物体在加热炉内停留的时间。
特点和优势1. 高温加热能力火筒式加热炉能够达到很高的温度，可满足不同物体的加热需求。
其筒体由耐火材料构成，能够承受高温环境，保证了加热炉的稳定性和安全性。
2. 温度均匀性火筒式加热炉具有较好的温度均匀性，通过控制进料口和出料口的大小，可以使物体在加热炉内保持相对均匀的温度分布，保证加热效果的稳定性和一致性。
3. 加热效率高由于火焰直接接触筒体表面，火筒式加热炉的加热效率较高。
火焰的热能通过传导和辐射的方式传递给物体，使物体迅速升温，缩短了加热时间，提高了生产效率。
4. 操作简便火筒式加热炉的操作相对简便，只需要合理调节燃烧室的燃料供给和控制进料口和出料口的大小即可。
同时，加热炉的温度和加热时间可以根据需求进行调整和控制。
5. 应用广泛火筒式加热炉在金属熔炼、矿石烧结、陶瓷制品生产等领域得到广泛应用。
其加热方式适用于各种不同形状和尺寸的物体，具有很好的适应性。
应用案例1. 钢铁行业火筒式加热炉在钢铁行业中用于对铁合金和矿石进行熔炼处理。
通过加热炉的高温加热能力和温度均匀性，可以使铁合金和矿石迅速熔化和均匀化，提高生产效率和产品质量。
2. 陶瓷行业火筒式加热炉在陶瓷制品生产中用于对陶瓷坯料进行烧结和热处理。

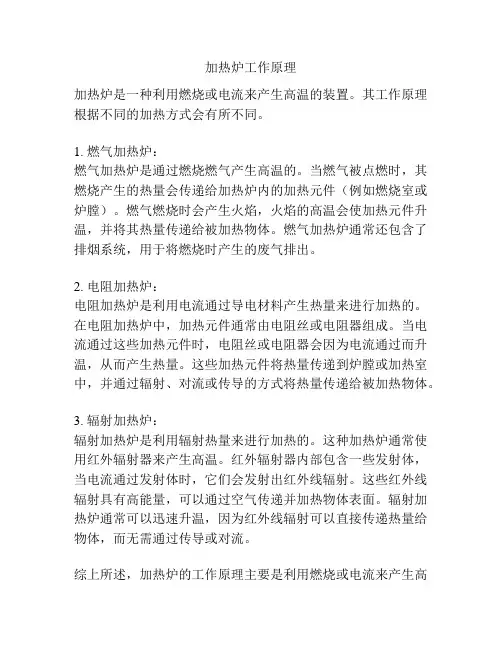

加热炉工作原理
加热炉工作原理
加热炉是一种利用燃烧或电流来产生高温的装置。
其工作原理根据不同的加热方式会有所不同。
1. 燃气加热炉：
燃气加热炉是通过燃烧燃气产生高温的。
当燃气被点燃时，其燃烧产生的热量会传递给加热炉内的加热元件（例如燃烧室或炉膛）。
燃气燃烧时会产生火焰，火焰的高温会使加热元件升温，并将其热量传递给被加热物体。
燃气加热炉通常还包含了排烟系统，用于将燃烧时产生的废气排出。
2. 电阻加热炉：
电阻加热炉是利用电流通过导电材料产生热量来进行加热的。
在电阻加热炉中，加热元件通常由电阻丝或电阻器组成。
当电流通过这些加热元件时，电阻丝或电阻器会因为电流通过而升温，从而产生热量。
这些加热元件将热量传递到炉膛或加热室中，并通过辐射、对流或传导的方式将热量传递给被加热物体。
3. 辐射加热炉：
辐射加热炉是利用辐射热量来进行加热的。
这种加热炉通常使用红外辐射器来产生高温。
红外辐射器内部包含一些发射体，当电流通过发射体时，它们会发射出红外线辐射。
这些红外线辐射具有高能量，可以通过空气传递并加热物体表面。
辐射加热炉通常可以迅速升温，因为红外线辐射可以直接传递热量给物体，而无需通过传导或对流。
综上所述，加热炉的工作原理主要是利用燃烧或电流来产生高
温，并通过热传递的方式将热量传递给被加热物体。
具体的工作原理取决于不同的加热方式，如燃气加热、电阻加热或辐射加热。
加热炉基础知识与操作
加热炉是一种用于加热材料或样品的设备，常用于实验室、工业生产和科研领域。
下面是一些加热炉的基础知识和操作指南：
类型和工作原理：
加热炉可以分为多种类型，包括电阻加热炉、感应加热炉、气体加热炉等，根据具体的加热方式和能源使用。
电阻加热炉是最常见的类型，利用电阻丝或加热元件产生热量，并通过导热材料将热量传递给被加热物体。
安全注意事项：
在操作加热炉之前，确保了解和遵守相关的安全操作规程和使用指南。
使用适当的个人防护装备，如安全眼镜、手套和防护服。
将加热炉放置在稳定的表面上，并确保通风良好。
操作步骤：
打开加热炉的电源，并调整温度控制器到所需的温度。
将待加热的样品或材料放置在加热炉内，并注意不要堵塞通风孔。
关闭加热炉的门或盖子，并确保它们紧密关闭，以避免热量泄漏。
监控加热过程，注意温度变化和加热时间。
加热完成后，谨慎取出样品或材料，使用合适的工具或防热手套。
清洁和维护：
在关闭加热炉之前，确保将温度调至安全范围，并断开电源。
定期清洁加热炉，移除灰尘和残留物，以确保正常的运行和使用寿命。
注意维护和更换加热元件或电阻丝，遵循制造商的建议和指导。
加热炉的工作原理
加热炉的工作原理
加热炉是一种用于加热物体的设备，其工作原理通常涉及以下几个步骤：
1. 供应热源：加热炉内部通常有一个热源，可以是燃气、电能或其他形式的能量。
这个热源会释放热量。
2. 热量传导：热源释放的热量会通过传导形式传递给加热炉的工作区域。
常见的传导方式包括辐射传热、对流传热和传导传热。
3. 加热物体：加热炉内的工作物体会接收到从热源传递过来的热量，并逐渐升温。
这可以用来加热金属、玻璃、陶瓷等材料，或者进行工业生产过程中的热处理、焙烧等操作。
4. 温度控制：为了确保加热的精确性和稳定性，加热炉通常配备了温度控制系统。
这个系统可以监测加热区域的温度，并根据需要调整热源的输出功率，以维持设定的温度。
总的来说，加热炉的工作原理是通过热源释放热能，使工作物体接收到热量并升温，同时通过调节热源的功率来控制温度。
这种设备在许多行业中广泛应用，包括冶金、化工、电子、陶瓷等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃料种类 燃 料 油 天 然 气 煤 煤 气
举例
1
HJ800-H/1.6-Q/Z加热炉
表示额定热负荷为800kW，被加热介质为气液混合物，盘管的设
计压力为1.6MPa，燃料为天然气，通风方式为自然通风，第一次设计的 火筒式间接加热炉。 2 GW2500-Y/2.5-Q/Q加热炉
表示额定热负荷为2500kW，被加热介质为原油，炉管的设计压力
一、加热炉简介
加热炉的型号编制方法及参数系列
△△ ××× — △ / ×× — △/△ — ×
设计序号
加 热 炉 的 产 品 型 号
燃料种类代号/通风方式代号 盘管或炉管设计压力；对于火筒式直 接加热炉，此处为壳体的设计压力 被加热介质代号 额定热负荷 型式代号
1.2 型号的第二部分分为两段，其间以斜线相隔。第一段用汉语 拼音字母代表被加热介质的种类，见表2，若同时加热两种或两 种以上的介质（一般设两组或多组盘管），代表被加热介质的汉 语拼音字母连续表示；第二段用阿拉伯数字表示盘管或炉管设计 压力，对于火筒式直接加热炉，此处为壳体的设计压力。若同时 有两组或两组以上不同设计压力的盘管或炉管，其设计压力数值 应用逗号隔开。
13. 热效率 加热炉输出的有效热量与供给热量之比的百分数，单位为%。 14. 燃料低发热值： 燃料完全燃烧以后，燃烧产物中的水蒸汽仍以气态存在时的反应热， 单位为kJ/kg(kJ/Nm3) 。 15. 烟气： 燃料燃烧后产生的气体混合物的总称。 16. 排烟温度： 烟气离开最后传热面时的温度，单位为℃。 17. 热损失： 燃料燃烧释放的热量中未被有效利用而损失的部分，单位为%。 18. 排烟热损失： 加热炉向大气排烟时，由烟气带走而损失的热量，单位为%。 19. 散热损失： 加热炉壁面散热损失的热量，单位为%。 20. 过剩空气系数： 燃料燃烧供给的空气量和理论空气量之比。
按 基 本 结 构 分 类
l 井口加热炉
加 热 炉 的 分 类
按 燃 料 种 类 分 类 按被加热介质种类分类
l 计量加热炉
l 沉降加热炉 l 掺水、掺稀油加热炉 l 外输加热炉
按 燃 烧 方 式 分 类 按加热炉作用分类
l 原油脱水加热炉 l 原油稳定加热炉 l 再生气加热炉
一、加热炉简介
加热炉的型号编制方法及参数系列
50010000
12000
火筒式加热炉壳体的设计压力等级系列
设计压力等级 （MPa） ＜0.1 0.1 0.25 0.40 0.60
注1：设计压力等级数据均指表压。
炉管与盘管设计压力等级系列
设计压力等级 （MPa）
1.6
2.5
4.0
6.3
10.0
16.0 20.0 25.0
△△ ××× — △ / ×× — △/△ — ×
设计序号
加 热 炉 的 产 品 型 号
燃料种类代号/通风方式代号 盘管或炉管设计压力；对于火筒式直 接加热炉，此处为壳体的设计压力 被加热介质代号 额定热负荷 型式代号
表1
加热炉的基本结构型式代号
加热炉的基本结构型式 火筒式直接加热炉 代 HZ HJ GL GW GWY 号
1)火筒式加热炉
加 热 炉 的 分 类
按 燃 料 种 类 分 类 按被加热介质种类分类
火筒式直接加热炉；
火筒式间接加热炉(（包括水套 炉、真空炉、相变加热炉及超导 加热炉等）。
按 燃 烧 方 式 分 类 按加热炉作用分类
一、加热炉简介
按 基 本 结 构 分 类
2)管式加热炉
l 卧式圆筒管式加热炉； 卧式异型管式加热炉； 立式圆筒管式加热炉。
式加热炉种类很多，目前油田应用较多的是卧式快装管式加热炉。管式加
热炉是一种直接火焰加热设备，具有单台热负荷大，升温快、加热温度高 等特点。因而在油田和长输管道中间加热站获得较广泛的应用。但由于存
在使用时结焦的问题，所以应慎重选用。
管式加热炉主要由辐射室、 对流室、烟囱、燃烧装置及孔门 组成。辐射室和对流室内分别设 有辐射炉管和对流炉管。
被加热介质种类
生产用水 天 然 气 气液混合物（原油、天然气、 水混合物）
一、加热炉简介
加热炉的型号编制方法及参数系列
△△ ××× — △ / ×× — △/△ — ×
设计序号
加 热 炉 的 产 品 型 号
燃料种类代号/通风方式代号 盘管或炉管设计压力；对于火筒式直 接加热炉，此处为壳体的设计压力 被加热介质代号 额定热负荷 型式代号
一、加热炉简介
1、石油工业加热炉的特点 ☆所采用的燃料一般为原油或天然气 ☆单台加热炉热负荷较小，但使用数量较多 ☆被加热介质流量大，温升较小，一般不超过50℃ ☆被加热介质在炉内一般不发生相变 ☆操作条件不稳定，热负荷变化较大 ☆连续运行，操作及检修条件较差
加热炉术语
1. 石油工业用热炉 油气田和长输管道用火焰加热原油、天然气、水及其混合物 等介质的专用设备。 2. 火筒式加热炉 火筒式加热炉指在石油工业生产中，在金属圆筒壳体内设置火筒传 递热量的一种专用设备。 3. 火筒式直接加热炉 被加热介质在壳体内由火筒直接加热的火筒式加热炉(包括具有加热 和其他功能的合一装置)。 4. 火筒式间接加热炉 被加热介质在壳体内的盘管（由钢管和管件组焊制成的传热元件）中 ，由中间载热体加热，而中间载热体由火筒直接加热的火筒式加热炉。 以水为中间载热体的火筒式加热炉称为水套炉。
2．火筒式间接加热炉：
中间载热介质为水的火筒式间接加热炉称为水套炉。它 的工作原理是气体或液体燃料通过燃烧器在浸没在炉体下部的 火筒内燃烧，燃料燃烧产生的火焰和热烟气通过火筒壁传递到 炉内的水浴液中去，然后水浴液把设置在炉体上部的加热盘管 内的被加热介质加热。由于要增加换热温差，以便减少换热面 积，目前国内使用的加热炉壳体大部分为带压式，设计压力 0.2-0.4MPa，其设计、制造及管理均属于压力容器的范围。国 外使用较多的为常压水套炉。水套炉是国内外油气田使用最多 的一种炉型。它的特点是操作方便、安全可靠,因此在油气集输 系统中获得广泛的应用。
1.3 型号的第三部分分为两段，其间以斜线相隔。第一段以汉 语拼音字母代表燃料种类，见表3，若可用两种燃料，代表被 加热介质的汉语拼音字母连续表示。第二段以汉语拼音字母代 表通风方式，见表3。 1.4 型号的第四部分用罗马数字表示设计次序，第一次设计不 表示。
一、加热炉简介
加热炉的型号编制方法及参数系列
32.0
40.0
注：设计压力等级数据均指表压。
常用加热炉简介
国内、外油田加热炉的技术比较
名 称
单台热负荷 运行热效率 过剩空气系数 钢耗量 负荷调节
国内
较小，约占90% 70%∼80% 1.3∼2.0 14t/MW 手工操作
国外
较大 85% 1.1 4∼7t/MW（管式） 自动
1．管式加热炉：
炉内设有管排或盘管，热量通过管壁传给管内被加热介质而使温度 升高的加热炉称为管式加热炉。它的特点是火焰直接加热管内的介质。管
5. 管式加热炉 在石油工业生产中，用火焰通过炉管直接加热炉管中的原油、天 然气、生产用水及其混合物等介质的专用设备。 6. 卧式圆筒管式加热炉 卧置的，壳体为圆筒状的管式加热炉。 7. 卧式异型管式加热炉 卧置的，壳体为圆筒以外型式的管式加热炉。 8. 立式圆筒管式加热炉 立置的，壳体为圆筒状的管式加热炉。 9. 额定热负荷 加热炉在额定运行条件下所达到的热负荷,单位为kW。 10. 计算热负荷 按照公式计算得到的热负荷,单位为kW。 11. 设计热负荷 计算热负荷与热负荷裕量之和，单位为kW。 12. 额定流量 在额定运行条件下，被加热介质通过加热炉的质量或体积流率。
一、加热炉简介
按 基 本 结 构 分 类
1)火筒式加热炉
加 热 炉 的 分 类
按 燃 料 种 类 分 类 按被加热介质种类分类
火筒式直接加热炉；
火筒式间接加热炉(（包括水套 炉、真空炉、相变加热炉及超导 加热炉等）。
按 燃 烧 方 式 分 类 按加热炉作用分类
一、加热炉简介
按 基 本 结 构 分 类
l 燃油加热炉； l 燃气加热炉；
按 燃 烧 方 式 分 类 按加热炉作用分类
l 燃油燃气加热炉；
l 燃煤加热炉。
一、加热炉简介
按 基 本 结 构 分 类
加 热 炉 的 分 类
按 燃 料 种 类 分 类 按被加热介质种类分类
按 燃 烧 方 式 分 类 按加热炉作用分类
负压燃烧炉 微正压燃烧炉
一、加热炉简介
二、水套炉的优化设计
一、加热炉简介
真 空 加 热 炉
一、加热炉简介
分 体 相 变 加 热 炉
一、加热炉简介
超 导 介 质 加 热 炉
一、加热炉简介
油 田 新 型 高 效 水 套 炉
3．火筒式直接加热炉：
火筒式直接加热炉是一种通过火筒直接加热原油、水及其 混合物等介质的加热炉。它的特点是结构简单、耗钢量少、运行时压 力降特别小。但由于在运行时被加热介质直接与火筒接触，因而运行 一段时间后火筒结焦结垢的可能性很大，因而使用时对介质要求较为 苛刻。火筒式直接加热炉经常与其它功能联合，制作成合一设备，如 ：具有加热、分离、沉降的“三合一”。合一设备在国外使用较多， 称为乳化液处理器，国内大庆油田使用最多。其它油田由于油品性质 复杂，现在应用较少。目前在单井拉油中使用的“多功能罐”的加热 部分，也是采用火筒式直接加热方式。
1.1 型号的第一部分表示 加热炉的基本结构型式和额 定热负荷，共分两段：第一 段用汉语拼音字母表示加热 炉的基本结构型式；第二段 用阿拉伯数字表示加热炉的 额定热负荷为若干千瓦。两 段连续书写，互相衔接。
火筒式加热炉 火筒式间接加热炉 立式圆筒管式加热炉 管式加热炉 卧式圆筒管式加热炉 卧式异型管式加热炉
