手工电弧焊焊接工艺和流程
手工电弧焊工操作规程
手工电弧焊工操作规程手工电弧焊工操作规程一、前言手工电弧焊是一种重要的焊接工艺，广泛应用于各个行业和领域。
正确操作手工电弧焊不仅能够保证焊接质量，还能保证工作安全。
本规程旨在明确手工电弧焊工的操作规范和安全注意事项，提高操作技能和安全意识，确保焊接质量和人身安全。
二、操作规范（一）准备工作1.确认安全：操作前要检查周围环境，排除可能的危险因素；检查设备的使用状况和接地线，确保安全；佩戴防护用品，如安全帽、手套、防火服等。
2.清洁表面：清洁待焊接的金属表面，去除污渍、油脂等，防止对焊缝质量造成影响。
3.调整电流：根据所需焊接材料、材料厚度等情况，选择适当的电流和焊接焊材。
（二）操作步骤1.握持电焊钳：握持端面充满电极的电焊钳，打开供电开关，同时打开面具准备操作。
2.开始焊接：使用电焊钳焊接，先从一侧开始，均匀地移动电焊钳，保持恒定的弧长、焊接速度和角度，使焊渣正常排出，同时防止气孔的出现。
3.适当控制电流：在焊接过程中适当调节电流大小，及时发现操作中的问题，并及时调整。
（三）安全注意事项1.操作时要保持清醒、注意力集中，防止发生误操作。
2.当设备出现异常时要及时停止操作，检查问题原因，排除隐患后方可继续操作。
3.操作时要注意周围环境和人员，防止操作时误伤他人。
4.佩戴防护用品，如安全帽、手套、防护镜等，保障个人身体安全。
5.注意电焊钳的使用寿命，及时更换损坏的设备。
三、结语手工电弧焊是一项技能含量较高的工艺，要求操作人员严格按照规章制度操作。
本规程旨在提高操作人员对手工电弧焊的认识和理解，加强对安全问题的认识，确保焊接质量和人身安全。
操作人员要做好相关安全防护工作，切实保障自身安全，保障生产过程的安全和稳定。
手工电弧焊操作规程
手工电弧焊操作规程手工电弧焊是一种常见的焊接方法，广泛应用于各个行业领域。
为了确保焊接工作的安全和质量，制定了一系列的操作规程。
下面是手工电弧焊的操作规程。
一、基本概念和工艺要求1. 手工电弧焊是利用电弧间隙烧融金属表面和填充材料，形成良好的焊缝连接的一种焊接方法。
2. 手工电弧焊所需设备包括焊机、焊枪、电焊钳等。
焊机应具备良好的绝缘性能和稳定的电弧输出能力。
3. 手工电弧焊的工艺要求包括焊接电流、电弧长度、焊接速度等。
二、工艺操作流程1. 检查焊机的工作状态，确保其正常工作。
2. 选择合适的焊条和填充材料，根据焊接材料的种类和焊接要求确定。
3. 准备焊接表面，确保其清洁、干燥、无油污和氧化层。
4. 调整焊机的焊接电流和电弧长度，根据焊接材料的厚度和焊接位置进行调整。
5. 握住焊枪，将焊条与焊接器具接触，按下电焊钳开关，观察电弧的形成。
6. 控制焊条的夹紧力度，保持合适的焊接速度和电弧长度。
7. 焊接结束后，将焊条置于焊条支架上，关闭焊机的电源。
8. 对焊接接头进行外观检查和质量评估，确保焊缝的质量和完整性。
三、操作注意事项1. 在进行手工电弧焊前，必须戴上防护眼镜、手套和焊接面罩，以防止烟尘和火花进入眼睛、皮肤或衣物。
2. 在进行手工电弧焊时，必须将焊接区域围起来，并进行相应的警示标识，以防止他人误入焊接区域。
3. 在进行手工电弧焊时，必须确保焊接区域通风良好，以防止有毒气体和烟尘对焊工的伤害。
4. 在进行手工电弧焊时，必须保持焊接器具和设备的良好绝缘状态，以减少电击和漏电的风险。
5. 在进行手工电弧焊时，必须严格按照焊接工艺要求进行操作，避免焊接过热或过冷，影响焊缝质量。
6. 在进行手工电弧焊时，必须随时保持焊接区域的清洁和干燥，以防止焊接质量受到油污和水分的影响。
7. 在进行手工电弧焊时，必须随时对焊条进行检查，确保其质量和使用情况，如有发现异常，应及时更换。
8. 在进行手工电弧焊时，必须随时观察焊接过程和焊缝形成情况，如有异常情况，应及时采取措施进行调整和修正。
钢筋手工电弧焊
1、钢筋帮条焊适用于I、II、III级钢筋。宜采用双面焊。不能进行双面焊时，也可以采用单面焊。帮条长度同搭接焊焊缝长度。当帮条级别与主筋相同时，帮条直径可与主筋相同或小一个规格；当帮条直径与主筋相同时，帮条级别可与主筋相同或低一个级别。
2、帮条焊焊缝厚度h不应小于主筋直径的0.3倍，焊缝宽度b不应小于主筋直径的0.7倍。
焊1：10，双面焊1：5。
钢筋级别
焊缝型式
焊缝长度
I
单面焊
≥8d
对面焊
≥4d
II、11I
单面焊
≥1Od
双面焊
≥5d
5、搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝。
6、接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上。弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好。不得烧伤主筋。
7、预埋件T型接头电弧焊：分为贴角焊和穿孔焊。
1)钢板厚度不小于0.6d，并不宜小于5mm。
2)钢筋应采用I、II级。受力锚固钢筋直径不应小于8mm，构造锚固筋直径不应小于6mm。锚固钢筋直径在6～25mm以内，可采用贴角焊，锚固钢筋d≥28mm应采用穿孔塞焊。
3)采用I级钢筋时，贴角焊缝焊脚k不小于O.5d；采用II级钢筋时，k不小于0.6d。d为T型件锚固钢筋直径。
3、两主筋端面的间隙应为2～5mm，帮条与主筋之间应用四点定位焊固定，定位焊缝与帮条端部的距离应大于等于20mm。
4、引弧应在帮条的一端开始，收弧应在帮条钢筋端部，弧坑应填满。主焊缝与定位焊缝应熔合良好。不得烧伤主筋。
(三)应注意的问题
1、应根据钢筋的级别、直径、接头型式，选择焊条、焊接工艺。焊接参数应采用班前焊确定的参数。
手工电弧焊焊接工艺和流程

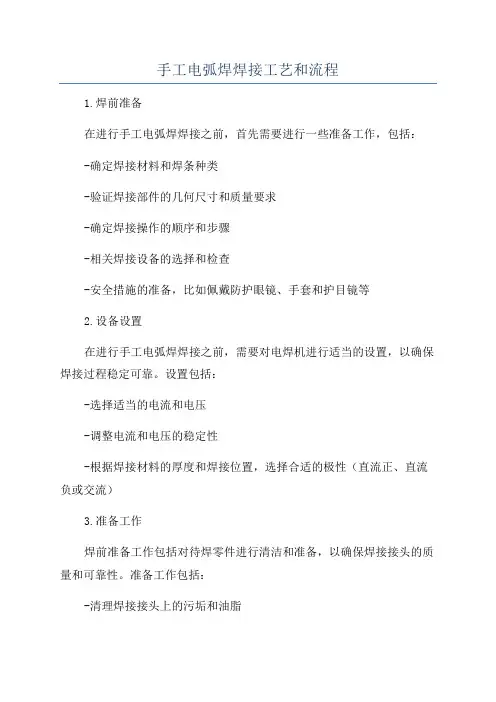

手工电弧焊焊接工艺和流程1.焊前准备在进行手工电弧焊焊接之前，首先需要进行一些准备工作，包括：-确定焊接材料和焊条种类-验证焊接部件的几何尺寸和质量要求-确定焊接操作的顺序和步骤-相关焊接设备的选择和检查-安全措施的准备，比如佩戴防护眼镜、手套和护目镜等2.设备设置在进行手工电弧焊焊接之前，需要对电焊机进行适当的设置，以确保焊接过程稳定可靠。
设置包括：-选择适当的电流和电压-调整电流和电压的稳定性-根据焊接材料的厚度和焊接位置，选择合适的极性（直流正、直流负或交流）3.准备工作焊前准备工作包括对待焊零件进行清洁和准备，以确保焊接接头的质量和可靠性。
准备工作包括：-清理焊接接头上的污垢和油脂-修整和打磨焊接接头的边缘，使其达到要求的几何尺寸和形状-对于较大的焊接件，可以使用夹具夹紧以提供稳定的工作环境4.焊接操作在进行手工电弧焊焊接时，需要掌握正确的焊接技巧和操作方法。
主要步骤包括：-选择适当的焊接位置和姿势，以获得最佳视角和操作舒适度-将焊条插入焊条夹，并适当调整电流和电压-将焊条放在焊缝上，并点燃焊条的电弧-按照预定的顺序和速度进行焊接，确保焊缝的均匀和连贯-不断调整焊接速度和电流电压，以适应不同部件和焊接位置的要求-完成焊接后，将焊条从焊条夹中取出，断开电弧5.焊后处理焊接完成后，还需要进行一些焊后处理工作，以保证焊接接头的质量和表面光洁度。
焊后处理包括：-对焊接接头进行清洁，去除焊渣和焊渣残留物-对焊缝进行表面打磨和抛光，使其平整和光滑-进行必要的检查和测试，以确保焊接接头的质量和强度-根据需要进行补焊或修复，以满足要求的质量标准。
简述焊接的基本工艺流程及焊接的步骤
简述焊接的基本工艺流程及焊接的步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焊接是一种通过加热或加压，或者二者结合，使金属材料局部加热到熔融状态，经冷却后形成连接的一种金属加工方法。
手工电弧焊安全操作规程

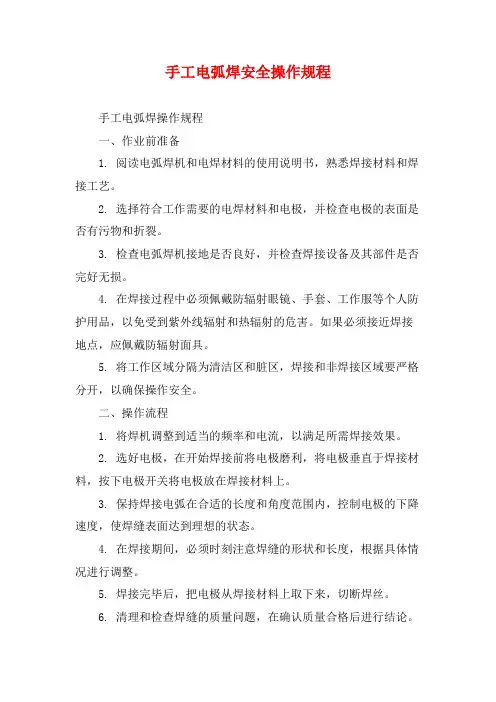

手工电弧焊安全操作规程手工电弧焊操作规程一、作业前准备1. 阅读电弧焊机和电焊材料的使用说明书，熟悉焊接材料和焊接工艺。
2. 选择符合工作需要的电焊材料和电极，并检查电极的表面是否有污物和折裂。
3. 检查电弧焊机接地是否良好，并检查焊接设备及其部件是否完好无损。
4. 在焊接过程中必须佩戴防辐射眼镜、手套、工作服等个人防护用品，以免受到紫外线辐射和热辐射的危害。
如果必须接近焊接地点，应佩戴防辐射面具。
5. 将工作区域分隔为清洁区和脏区，焊接和非焊接区域要严格分开，以确保操作安全。
二、操作流程1. 将焊机调整到适当的频率和电流，以满足所需焊接效果。
2. 选好电极，在开始焊接前将电极磨利，将电极垂直于焊接材料，按下电极开关将电极放在焊接材料上。
3. 保持焊接电弧在合适的长度和角度范围内，控制电极的下降速度，使焊缝表面达到理想的状态。
4. 在焊接期间，必须时刻注意焊缝的形状和长度，根据具体情况进行调整。
5. 焊接完毕后，把电极从焊接材料上取下来，切断焊丝。
6. 清理和检查焊缝的质量问题，在确认质量合格后进行结论。
三、操作注意事项1. 在使用电焊机时必须遵守安全操作规程，确保个人安全。
2. 在焊接过程中，避免与人和物接触，防止人员和设备损伤。
3. 在焊接前应检查焊接机器是否运行良好，如发现设备损坏或漏电等情况，应及时维修或停用。
4. 在切断电焊材料时，要使用尽可能软的工具，并保证手部安全。
5. 对于焊接材料进行操作时，应尽可能避免热辐射，避免直接暴露在电弧光线下。
6. 在操作过程中要注意焊接材料的布局，保证焊接部位的稳定性。
7. 焊接过程和结束后应该及时清理电弧焊机和焊接设备，做好设备的保养工作。
总之，手工电弧焊作业是一项比较危险的作业，必须按照规程严格操作，以避免出现人员伤害和设备损坏等问题。
操作时必须保证个人安全，采取严格的预防措施，确保操作过程的安全性。
手工电弧焊安全技术操作规程有哪些(16篇)
手工电弧焊安全技术操作规程有哪些（16篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!手工电弧焊安全技术操作规程有哪些（16篇）手工电弧焊安全技术操作规程有哪些篇1手工电弧焊接是一种广泛应用的金属连接工艺，涉及多个步骤和安全措施。
手工电弧焊工工艺规范
手工电弧焊工工艺规范文件编号：1.焊接方法简介1.1.手工电弧焊是利用焊条和工件之间产生电弧，将焊条和工件局部加热到融化状态，冷却结晶形成焊缝。
2.工艺要求2.1.工件焊接前必须进行清理油污，水分和锈蚀。
2.2.引弧和收弧处是焊缝的薄弱环节，必须进行有效的处理，填满弧坑缺陷。
2.3.焊接过程中应采用短弧焊接，焊条摆动不宜过大。
2.4.焊后要对所有焊缝清理焊渣。
2.5.中碳钢焊接要求2.5.1.尽可能选用碱性低氢型焊条，焊条使用前要烘干，特殊情况可选用铬镍不锈钢焊条，采用这种焊条是电流要小，尽可能采用多层焊。
2.5.2.焊前对工件预热，35号和45号钢预热温度150~250℃，加热范围在焊缝两侧150mm以上。
2.5.3.构件焊接后注意保温，并缓慢冷却至室温。
2.5.4.焊接时采用碱性焊条，直流反接。
2.6.锰钢16Mn焊接一般选用碱性焊条，J506及J507。
3.焊接规范参数3.1.焊条的选择3.1.1.选用焊条是应考虑◇与母材的机械性能和化学成分一致◇对于结构钢的焊接，可选用相应强度等级的焊条。
一般使焊缝强度等于或稍高于被焊材料的强度，不能过高，焊缝强度过高反而会引起脆性增加，产生裂纹。
◇重要结构应选用抗裂性较好的碱性焊条。
3.1.2.常用碳钢焊条型号：3.2.焊条直径的选择可根据焊件厚度结合实际情况参考选择：3.3.焊接电流选择3.3.1.在保证产品质量的前提下，尽可能选择较大的电流进行短弧焊件，以提高生产效率。
3.3.2.焊件电流大小可根据焊条直径、牌号、焊接位置以及接头形式来选择。
4.质量检验方法及标准参考二氧化碳气体保护焊工艺规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手工电弧焊焊接工艺和流程工艺适用于低碳钢，低合金高强度钢，及各种大型钢结构工程制造的焊接，确保焊接生产施工质量，特制订本工艺。
一、焊前准备
1、根据施焊结构钢材的强度等级，各种接头型式选择相应强度等级牌号焊条和合适焊条直径。
2、当施工环境温度低于零度，或钢材的含碳量大于%及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃-100℃，预热范围为板厚的5倍，但不小于100毫米。
3、工件厚度大于6毫米对接焊时，为确保焊透强度，在板材的对接边沿应开切V型或X型坡口，坡口角为60度，钝边P=0-1毫米，装配间隙为0-1毫米，当板厚差≥4毫米时，应对较厚板材的对接边缘进行削斜处理。
4、焊条烘焙：酸性药皮类型焊条焊前烘焙150℃*2保温2小时，碱性药皮类焊条焊前必做进行300℃-350*2烘焙，并保温2小时才能使用。
5、焊前接头清洁要求：在坡口或焊前两侧30毫米范围内，应将影响质量的毛刺，油污，水，锈脏物，氧化皮等必须清洁干净。
6、在板缝二端如余量小于50毫米时，焊缝二端应加引弧，熄弧板，其规格不小于50*50毫米。
二、焊接材料的选用
1、首先应考虑，母材强度等级与焊条强度等级相匹配和不同药皮类型焊条的使用特性。
2、考虑物件工作环境条件，承受动、静载荷的极限，高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性好的低氢型焊条。
3、在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。
三、焊接规范
1、应根据板厚选择焊条直径，确定焊接电流（如表）。
板厚（mm）焊条直径（Φ：mm）焊接电流（A：安倍）备注
3 80-90 不开坡口
8 110-150 开V型坡口
16 160-180 开X型坡口
20 180-200 开X型坡口
该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10-15%，大于16毫米板厚焊接底层选Φ焊条，角焊焊接电流应比对接焊焊接电流稍大。
2、为使对接焊缝焊焊透，其底层焊接应选用比其他层焊接的焊条直径较小。
3、厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。
4、对接焊缝正面焊接后，反面使用碳气刨扣槽，并进行封底焊接。
四、焊接程序
1、焊接板缝，有纵横交叉的焊缝，应先焊端接缝后焊边接缝。
2、焊缝长度超过1米以上，应采用分中对称焊法或逐步码焊法。
3、结构上对接焊缝与角接焊缝同时存在时，应先焊板的对接焊缝，后焊物架对接焊缝。
最后焊物架与板的角焊缝。
4、凡对称物件应从中央向前尾方向开始焊接，并左、右方向对称进
行。
5、构物件上平、立角焊同时存在时，应先焊立角焊后焊平角焊，先焊短焊缝，后焊长焊缝。
6、一切吊运“马”部（起吊部位），应用低氢焊条，焊后必须及时打渣，认真检查焊脚尺寸要求，焊接焊缝包角。
7、部件焊缝质量不好应在部件上进行返修处理合格后，才能再进行下一焊接工序。
不得留在整体安装焊接时进行。
五、操作要点
1、焊接重要结构时使用低氢型焊条，必须经300-350℃2小时烘干，一次领用不超时用量，并应装在保温筒内，其他焊条也应放在焊条箱内妥然保管。
2、根据焊条的直径和型号，焊接位置等调试焊接电流和选择极性。
3、在保证接头不致爆裂的前提下，根部焊道应尽可能薄。
4、多层焊接时，下一层焊接开始前应将上一层焊缝的药皮、飞溅等物质表面均要清除干净，多层焊每层焊缝厚度不超过3-4毫米。
5、焊前工件有预热要求时，多层多道焊应尽可能连续完成，保证层间温度不低于最热温度。
6、多层焊起弧接头应相互错开30-40毫米，“T”和“一”字缝交叉处50毫米范围准起弧和熄弧。
7、低氢型焊条应采用短弧焊进行焊接，选择直流电源反极性接法。
六、焊缝接缝要求
1、重要结构对接焊缝按设计规定技术要求进行一定数量*光片或超声
波对焊缝内部检定，并按设计要求规定给予级别评定。
2、外表焊缝检查，所有结构焊应全进行检查，其焊缝外表质量要求：
1）焊缝直线度，任何部位≤100毫米内直线度应≤2毫米。
2）焊缝过渡要光顺，过渡角要＜90度，不能有突变。
3）焊缝高低差，在长度毫米，其高低差应≤毫米。
4）焊缝不允许低于工件表面及有裂缝不熔合等缺陷存在。
5）多道焊缝表面堆叠相交处，下凹深度应≤1毫米。
6）全部焊缝焊合缺陷允许修补，修补后应打磨光顺。
7）部件结构材质为铸钢件时，焊后必须经550℃退火处理，以消除应力。
3、焊接构件允许火工校正。
苏州海骏自动化机械有限公司。
