精选范文、公文、论文、和其他应用文档，希望能帮助到你们！低压配电柜技术规范设备、材料的设计、制造、检查和试验必须符合国家相关标准的规范，要求供货方需提供符合本技术书及有关国标、行业标准的优质产品。
1、技术指标1.1指标文件GB1497 《低压电器基本标准》GB7251 《低压成套开关设备和控制设备》JB1284 《低压断路器》JB4012 《低压开关隔离器、开关、隔离开关及熔断器组合电器》JB2455 《低压接触器》BJ4013.1 《控制电路电器和开关元件一般要求》JB4011.1 《低压熔断器一般要求》GB4720 《指标灯和按钮的颜色》GB4942-2 《低压电气外壳防护等级》GB9466 《低压成套开关设备基本测试方法》GB/T 4942.2－1993 《低压电器外壳防护等级》GB/T 14598.13－1998《静态继电保护装置的电气抗干扰试验》GB 11463－89 《电子测量仪器可靠性试验》GB/T 6587.4－86 《电子测量仪器振动试验》GB/T 6587.5－86 《电子测量仪器冲击试验》GB 6587.6－86 《电子测量仪器运输试验》DL/T 478－2001 《静态继电保护及安全自动装置通用技术条件》JB/T 3085－1999 《电力传动控制装置的产品包装与运输规程》1.2本设备技术规范书未尽事宜，由需供双方协商确定。
1.3供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2 使用环境条件2.1 周围空气温度：最高温度: 50℃(24小时内平均值≤40℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K2.2 海拔高度: ≤1000m2.3 最大风速: 35m/s2.4 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.5 地震烈度：8度2.6 污秽等级：Ⅱ级2.7 安装场所：根据需要安装在户内3. 技术条件3.1 低压配电柜柜型选择本工程项目要求采用低压抽出式开关柜（GCS系列）。
低压配电设计规范(GB50054-95)

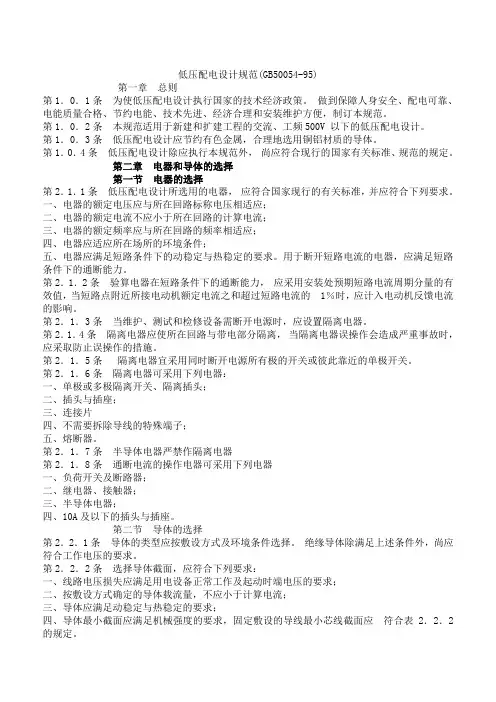

低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
低压配电柜(箱)技术规范
XXXX低压配电柜(箱)采购工程技术规范XXXXXXXX2019年1月8日目录第一节低压配电柜(箱)第二节动力系统低压配电控制柜（箱）第三节低压配电柜(箱)及动力配电控制柜(箱)技术偏离表第四节设备材料建议品牌表第五节配电箱（柜）内明细配置表第一节低压配电柜(箱)1.1总则1.1.1说明1.1.1.1本节说明所有配电装置的供应、安装、测试、试运行和投入使用，如图所示或本章规定。
1.1.1.2为解决电压降问题，若干主线配电电缆选用尺寸过大的电缆。
可能存在着这些电缆不能接到配电装置的情况。
为此，须把电缆接到电缆分盒，再通过截面面积较小的电缆再连接到配电装置上。
投标价格须包括中接。
如需要使用此类电缆分盒，必须在安装前交付电缆尺寸，设备额定值等详细建议供审批用。
1.1.2质量保证1.1.2.1所有设备、材料和工艺须符合相应的国家及行业标准和当地电力公司之规定。
1.1.2.2所有设备材料和附件必须适用于规定的操作条件。
1.1.2.3所有同类型设备和材料必须为同一厂商的产品。
所有相同的部件应能替换使用。
1.1.2.4所规定的每一种设备必须经过测试，并经证明其设计和制造符合相应的国标或IEC 标准。
工程师可独自决定要求提交由享有声誉的独立测试实验室和机构所发出的测试证明书。
1.1.2.5作为一个完整项目的设备，如微型断路器/微型断路器盘须由同一厂制造或在许可下制造(即ABB、施耐德、西门子授权制造商)。
在后一种情况，工程师有权单独决定许可协议的可接受性以及是否接受或拒绝所提供的产品。
1.1.2.6整座低压配电柜（箱）及其部件的设计和制造须符合最新修订的下列标准（但不局限下列标准）：A GB7251(1.2.3.4.5)低压成套开关设备及控制设备B GB/T14048.1-1993低压开关设备及控制设备总则C GB/1408(7.8)-1998低压开关设备及控制设备辅助电器,第一第二部分铜导体的接线,端子排D GB14048低压开关设备及控制设备E GB/T16935.1-1997低压系统内设备的绝缘配合F GB/T9466-1998低压成套开关设备基本试验方法G 国际电工标准IEC439-1低压成套开关设备和控制设备H GB503030-2002建筑电气工程施工质量验收规范1.1.3交付1.1.3.1在合同签订后的三星期内和在订货前，交付下列各项供批核用：A 设备、部件和制制造厂商数据的详细投标表。
低压柜技术规范
低压柜技术规范低压开关柜1.1⼯作内容与供货范围1.1.1 ⼯作内容⼯作范围包括：0.4KV低压配电设备的设计、制造、试验(包括型式试验、出⼚试验、交接试验，其中型式试验提供型式试验报告。
)、出⼚前组装检查、包装发运、运输、现场开箱检查、提供技术⽂件及资料、现场安装指导、现场试验及试运⾏指导、交接验收、技术培训等，并确保上述技术服务的质量。
1.1.2 供货范围低压配电屏 11块直流屏 1套备品备件及专⽤⼯具1.1.3设计联络会1、设计联络会主要⽬的：确定开关柜内元器件的选型及配置和开关柜的布置和结构设计及开关柜的开孔尺⼨；完成全部图纸的审批；协调交货、安装进度；为设备调试作准备⼯作，研究调试有关准备⼯作，包括调试⽅案、调试⼤纲的讨论及卖⽅⼈员派遣和应携带的试验仪器⼯具等。
1.1.4图纸和⽂件提交1、图纸和⽂件提交时间表合同签字后，我⽅提供给⼯程师3份、设计院1份全部⼯⼚图纸和安装、试验、运⾏维护说明书的提交时间表并提供下列的图纸和资料：（1）开关柜设备的外形图（包括外形尺⼨、开孔尺⼨、安装尺⼨、）基础和荷载图。
（2）接线图及端⼦图：表⽰开关柜之间及开关柜与其它设备之间的相互联接。
图中应⽰出开关柜的所有端⼦排，包括内部布线与外部所有连接端⼦。
（3）原理图：表⽰保护、控制、操作、报警等所有交、直流电路等2.1.5出⼚检验设备出⼚前，买⽅将派⼈进⾏出⼚检验，买⽅⼈员的往返车票、⾷宿等费⽤均包括在设备报价中。
设备出⼚检验安排表1.2 引⽤标准所有供货的产品的设计、制造、材料、试验、性能等除满⾜本技术规范外，其它要求不低于国际电⼯委员会(IEC)标准和中国国家标准(GB)，所有技术规范、标准是现⾏的最新版本。
当标准之间不⼀致时，应采⽤较⾼的标准。
主要标准包括(但不限于)：（1）GB7251《低压成套开关设备》（2）GB/T14048.1、3、4、5 《低压开关设备和控制设备》（3）GB14048.2《低压开关设备和控制设备低压断路器》（4）GB7251.1～3 《低压成套开关设备和控制设备》（5）GB7251.4～5《低压成套开关设备和控制设备》（6）GB/T4942《低压电器外壳防护等级》（7）GB191《包装贮运标志》1.3开关柜主要技术性能参数（1）型号：GGD3C型交流低压配电柜技术性能参数（2）额定电压：380V（3）频率：50Hz（4）额定⼯作电流：2000A额定绝缘⽔平 690V（5）额定短路开断电流（有效值）：50kA（6）额定短时耐受电流（1S）⽔平母线（主母线）：50kA垂直母线（⽀母线）：50kA（7）额定峰值耐受电流： 105kA(8) 防护等级：IP40（9）外形尺⼨：(宽×深×⾼)：800×600×2200mm 1.4主要元件性能参数1.4.1智能型塑壳断路器(1)型号 CW2-2000(2)额定电流 2000A(3)额定⼯作电压 AC400V(4)极数：3P(5)额定极限短路分断能⼒80kA(6)额定运⾏短路分断能⼒50 kA(7)额定短时耐受电流（1s） 50 kA(8)电动操作机构电压： DC220V(9)塑壳智能型断路器的机械寿命和电⽓寿命于下表：1.4.2开关柜系列塑壳断路器(1)型号：CM2Z系列(2)额定电流: 详见设计图(3)额定短路分断能⼒ 35 kA(4)极数：3P(5)脱扣器代号：复式分励脱扣器310(6)断路器类型：电动机回路，详见设计图(7)塑壳断路器的机械寿命和电⽓寿命于下表：1.4.3电流互感器（1）型号：BH1—0.5（2）变⽐：详见设计图（3）准确级次：0.5级1.4.4电压互感器（1）型号：JDG-0.5（2）变⽐：0.38/0.1kV（3）准确级次：0.5级1.4.5熔断器（1）型号：NT00（2）额定电流：100/4A(3) 额定熔断短路电流：120kA(4) 熔体电流：4A1.4.6三相智能电⼒仪表（1）型号：DSSD331（2）额定电压：400V、（3）功能配备：电流、电压、有功功率、⽆功功率、功率因数、有功电度、⽆功电度、电压总谐波含量。

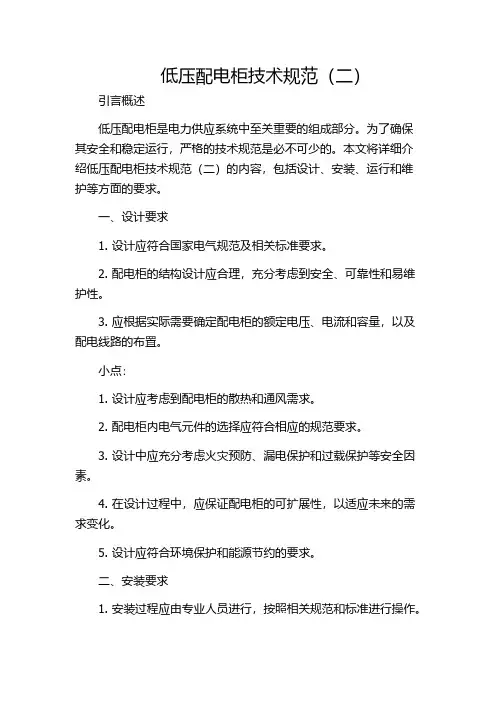

低压配电柜技术规范(二)
低压配电柜技术规范（二）引言概述低压配电柜是电力供应系统中至关重要的组成部分。
为了确保其安全和稳定运行，严格的技术规范是必不可少的。
本文将详细介绍低压配电柜技术规范（二）的内容，包括设计、安装、运行和维护等方面的要求。
一、设计要求1. 设计应符合国家电气规范及相关标准要求。
2. 配电柜的结构设计应合理，充分考虑到安全、可靠性和易维护性。
3. 应根据实际需要确定配电柜的额定电压、电流和容量，以及配电线路的布置。
小点：1. 设计应考虑到配电柜的散热和通风需求。
2. 配电柜内电气元件的选择应符合相应的规范要求。
3. 设计中应充分考虑火灾预防、漏电保护和过载保护等安全因素。
4. 在设计过程中，应保证配电柜的可扩展性，以适应未来的需求变化。
5. 设计应符合环境保护和能源节约的要求。
二、安装要求1. 安装过程应由专业人员进行，按照相关规范和标准进行操作。
2. 应根据设计要求和现场实际情况进行布线和连接，确保电气连线的安全可靠。
3. 安装前应进行必要的试验和检查，以确保所有电气设备和元件的正常工作。
小点：1. 安装应符合相关电气安全要求，如接地、绝缘和防雷等。
2. 所有接线和连接应牢固可靠，防止松动和断路现象的发生。
3. 安装过程中应注意安全防护措施，避免触电和其他伤害事故。
4. 安装完成后，应进行必要的调试和验收工作，确保配电柜的正常运行。
三、运行要求1. 运行过程中应定期检查和维护配电柜，确保其正常运行。
2. 运行时应注意及时处理电力故障和安全隐患，保证供电的可靠性。
3. 在特殊环境下运行时，应采取相应的措施保护配电柜免受恶劣环境的影响。
小点：1. 定期进行热测、电学测量和绝缘检测等检查工作。
2. 定期清洁配电柜内部，防止灰尘和杂物对电气设备造成影响。
3. 配电柜应设有合适的温度、湿度和空气流通控制系统，以确保其正常运行。
四、维护要求1. 配电柜的维护工作应由专业人员进行。
2. 维护过程中应注意保护配电柜内部的电气设备和元件，防止损坏和腐蚀。

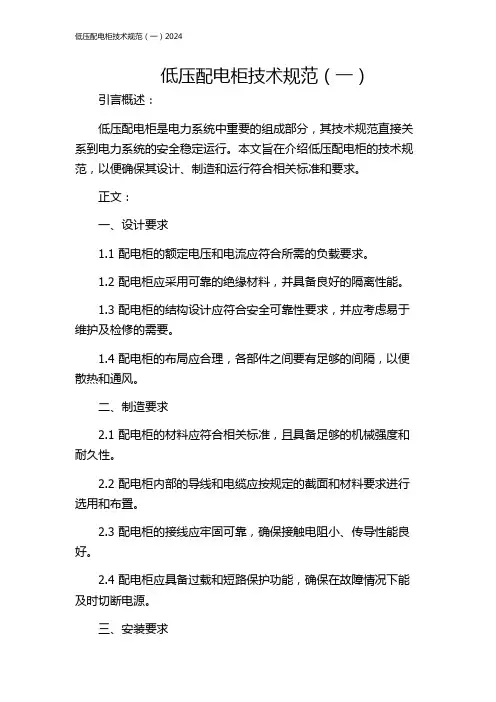

低压配电柜技术规范(一)2024
低压配电柜技术规范（一）引言概述：低压配电柜是电力系统中重要的组成部分，其技术规范直接关系到电力系统的安全稳定运行。
本文旨在介绍低压配电柜的技术规范，以便确保其设计、制造和运行符合相关标准和要求。
正文：一、设计要求1.1 配电柜的额定电压和电流应符合所需的负载要求。
1.2 配电柜应采用可靠的绝缘材料，并具备良好的隔离性能。
1.3 配电柜的结构设计应符合安全可靠性要求，并应考虑易于维护及检修的需要。
1.4 配电柜的布局应合理，各部件之间要有足够的间隔，以便散热和通风。
二、制造要求2.1 配电柜的材料应符合相关标准，且具备足够的机械强度和耐久性。
2.2 配电柜内部的导线和电缆应按规定的截面和材料要求进行选用和布置。
2.3 配电柜的接线应牢固可靠，确保接触电阻小、传导性能良好。
2.4 配电柜应具备过载和短路保护功能，确保在故障情况下能及时切断电源。
三、安装要求3.1 配电柜的安装应符合相关电气安全规范，确保安全可靠。
3.2 配电柜应安装在干燥、通风、无腐蚀性气体和可靠接地的场所。
3.3 配电柜的接地系统应符合当地的电气安装规范，并进行必要的测试和验证。
3.4 配电柜的电缆和线束应合理布置，避免交叉和干扰，以提高系统稳定性。
四、运行要求4.1 配电柜应定期进行巡视和维护，及时清理灰尘和杂物。
4.2 配电柜的温度和湿度应处于额定范围内，以确保配电柜的正常运行。
4.3 配电柜的断路器和保护装置应进行定期检测和校准，确保其正常工作。
4.4 配电柜的运行日志应及时记录电流、电压等参数，便于故障排查和维护。
五、安全管理要求5.1 配电柜的使用人员应按规范要求进行培训，并具备操作证书。
5.2 配电柜应设有明显的安全警示标志，以提醒人员注意安全事项。
5.3 配电柜的维保人员应具备相关技术和经验，能够及时进行故障排查和维修。
5.4 配电柜的故障和事故应及时进行记录和汇报，以便进行问题追踪和改进。
总结：本文介绍了低压配电柜技术规范的相关要求，包括设计要求、制造要求、安装要求、运行要求和安全管理要求。
配电箱技术性能及国家规范及标准.docx
技术性能及国家规范和标准：1、GB50254-1996《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981《电工成套装置中指示灯和按钮颜色》3、GB2681-1981《电工成套装置中导线颜色》4、GB4208-1993《外壳防护等级（ IP 代码）》5、GB7251-1987《低压成套开关设备》6、GB9466.1-1997《低压成套开关设备基本试验方法》7、GB50303-2002《建筑电气工程质量验收规范》 8、GB50150-2002《电气装置安装工程电气设备交接试验标准》 9、GB50171-2002《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、IEC439-1《成套低压开关设备和控制设备》11、IEC364《建筑物电气装置》 12、IEC439-3《对非专业人员使用的低压开关设备和控制设备》 13、JB2436-1992《电力传输控制装置用铜制裸压接端头》 14、要符合国家、地方质量验收规范及供电局的要求。
15、配电箱（柜）系统图的相关参数要求。
1、一般要求：1.1、配电箱、柜的所有技术指标必须符合规范及设计要求。
投标人应明确生产的产品执行的标准（国家标准 GB7251、行业标准、企业标准），并根据所依据的标准提供相应的国标、行标或企标（企业标准应高于国标或行标）。
1.2、所有的电气元件及技术参数必须符合设计要求，如需更改必须按正规工程资料（洽商）表格的要求填写并经设计院、建设单位、监理、施工单位及厂方代表共同签字认可。
否则由此产生的损失由供货单位负责。
1.3、根据本工程图纸选有代表性的暗装箱、明装箱、配电柜生产样品，完后通知建设单位、监理、施工单位有关人员验收通过后，方可全面生产。
2、箱（柜）体部分：2.1 配电箱、柜的板材的各种指标必须符合国家的有关要求。
所有配电箱、柜要求采用符合国家标准的冷轧钢板。
落地柜用 2.0mm 厚冷轧板制作，照明配电箱及控制箱大于等于 600mm 的用 2.0mm 厚冷轧钢板、小于 600mm 的用1.5mm 厚冷轧钢板制做。
电气中低压配电柜技术规范(标准)
久泰能源内蒙古有限公司资源综合利用热电联产工程发电机出线小室电气设备技术规范2008年1月12日1．总则1.1 本技术规范适用于久泰能源内蒙古有限公司100万吨甲醇10万吨二甲醚热电工程设计中选用的的发电机出线小室电气设备（发电机出口电流互感器、发电机出口隔离开关、电抗器隔离开关及发电机出线小室中压开关柜）。
1.2 本技术规范提出了发电机出线小室各电气设备的功能、设计、制造、供货、安装和试验的技术要求。
本技术规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引用有关标准和规范的条文，卖方应提供满足本技术规范和工业标准的优质产品。
1.3 买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.4买方保留对技术条件书修改的权利，本技术条件书和招投标文件作为订货合同的附件，并与合同文件具有相同的法律效力。
2．环境条件除在数据表中另有说明外，发电机小室电气设备设计适用于下述条件：安装地点：户内气象条件：以下气象数据采用准旗沙圪堵气象站和托克托县气象站的有关数据。
（由于该区域没有气象站，所以只能采用距该区域最近的准旗沙圪堵气象站和托克托县气象站的加权平均值）。
（1）降雨量最大年降雨量为670.2mm最少年降雨量为155.3mm多年平均降雨量346.5mm汛期降水量（6~9月）占全年的76%左右。
最大1次降雨量达141.5mm最大1日降雨量69mm最大1小时降雨量44mm（2）日照多年平均日照3108.6h无霜期170天（3）风速平均风速为 3.2m/s最大风速多年平均极值32m/s年平均风速为 1.9~3.4m/s 多年瞬时最大风速为36.2m/s多年10分钟平均最大风速13.3m/s （4）气温多年极端最高气温为38.5℃多年极端最低气温为-36.3℃多年年平均气温为7.7℃多年平均最低气温为 1.7℃累年月平均最低点温度的最低值-21℃（5）气压多年年平均气压为900.9hPa，多年极端最高气压为926.9 hPa 多年极端最低气压为878.8 hPa （6）蒸发量多年平均蒸发量为1706. 6mm （7）湿度多年平均相对湿度为53％多年最小相对湿度为0%多年平均绝对湿度为 6.8hPa多年最大绝对湿度为27.5hPa多年最小绝对湿度为0.2hPa （8）冻土多年最大冻土深度为 1.37m （9）积雪多年最大积雪深度为0.25m （10）大风日数（风速17.0m/s）多年平均大风日数为5天多年最多大风日数35天多年最少大风日数0天（11）沙尘暴日数（能见度在1000m之内）多年平均沙尘暴日数为8天多年最多沙尘暴日数74天多年最少年沙尘暴日数0天（12）雷暴日数多年平均年雷暴日数为31天多年最多年雷暴日数43天多年最少年雷暴日数18天（13）风压、雪压3. 标准规范3.1设备的设计、制造和绝缘应符合下述标准、规范和规定。
