低压配电柜的安装和操作规范
低压配电柜组装规程2017
低压配电柜组装规程一、组装准备:（一）、设备及材料要求1、设备及材料均符合国标或现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件。
设备有铭牌，并注明厂家名称、附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
2、配电柜体为镀锌板，并应具有一定的机械强度，配电柜体二层板厚度不小于1.5毫米镀锌铁板。
3、柜内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S不应小于表1规定。
4、柜内低压电器组合应符合下列规定：（1）、发热元件安装在散热良好的位置；（2）、熔断器的熔体规格、自动开关的整定值符合设计要求；（3）、压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；（4）、信号回路的信号灯、按钮、光字牌、电铃、事故电钟等动作和信号显示准确；（5）、外壳需接地（PE）和接零（PEN）的，连接可靠；（6）、端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。
5、柜内配线：（1）、除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm 2的铜芯绝缘电线或电缆；（2）、二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
（3）、配线严禁使用开口鼻子。
6、配电柜上的电器及控制台、板等可动部位的电线应符合下列规定：（1）、采用多股芯软线，敷设长度留有适当裕量；（2）、线束有外套塑料管等加强绝缘保护层；（3）、与电器连接时，端部绞紧，补能有松散、断股且不能有开口的终端端子或搪锡；（4）、可转动部位的两端用卡子固定。
7、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。
8、安装使用材料：（1）、应无明显锈蚀，并有材料证明；（2）、其它材料：镀锌螺丝、镀锌螺栓、螺母、弹簧垫、铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌等均应符合质量要求。
低压配电柜安装技术交底
低压配电柜安装技术交底一、前言随着现代工业生产的发展，低压配电柜被广泛应用于各种规模的工厂、商场和写字楼等建筑中，成为了现代化建设不可或缺的一部分。
因此，低压配电柜的安装技术也日益受到重视，只有掌握了正确的安装技术，才能确保低压配电柜的正常运行和使用效果，减少安全隐患和故障发生概率。
本文将从低压配电柜的安装前准备、安装流程、验收要点等方面就低压配电柜的安装技术作出详细说明，帮助大家全面了解低压配电柜的安装要点，做好配电系统的安装工作。
二、安装前准备进行低压配电柜的安装工作前，需要做好以下准备工作：1. 工具准备安装低压配电柜需要使用许多工具，如锤子、扳手、螺丝刀、螺丝批、电钻、电线剪、扎带、绝缘胶带等。
因此，在开始安装前，一定要检查工具齐全是否损坏，以确保安装过程中可高效进行。
2. 熟悉低压配电柜的构造在安装低压配电柜之前，必须全面了解低压配电柜的构造原理，各个部件的用途、位置及安装细节，以便于在安装过程中能够更加准确地操作。
3. 底座准备低压配电柜底座必须是平整的、无破损、无杂物的水泥地面，否则会影响低压配电柜的稳定性和正常使用，还要根据低压配电柜的大小和重量，提前准备好适当的底座安装设备。
4. 环境要求在安装低压配电柜时，要求工程现场干燥、通风、明亮，保持清洁，避免安装在潮湿、杂乱、无天光或光线不足的场所，在施工过程中，要减少灰尘和异物的进入。
5. 安全保护低压配电柜一定要安装保护罩，以免人为误操作或不当碰触造成电源触点的短路。
安装过程中需要保持警惕，确保安全并遵循相应的安全规范。
三、安装流程低压配电柜的安装流程可以分为以下几个步骤：1. 底座安装低压配电柜底部需安装在平整的水泥地上，底座可使用钢板或钢构架等以确保底座坚固牢固。
2. 安装铁制框架在底座上安装铁制框架，根据低压配电柜的大小，使用长钢管或者方钢等，确保框架横平竖直，尺寸合适，防止前后晃动或左右摇摆。
3. 安装主机将低压配电柜主机端口与接线端口连接，注意应按照电缆颜色和线号一一对应，以确保电缆连接正确。
低压配电柜的安装和操作规范
低压配电柜的安装和操作规范一、低压配电柜的安装规范：1.安装位置选择：低压配电柜应安装在干燥、通风良好、无腐蚀气体和易燃物质的场所，远离水源、热源和易燃易爆物品等。
同时，安装位置应方便操作和维护，以确保人员的安全。
2.地脚螺栓固定：低压配电柜应采用地脚螺栓固定在地面上，以防止在设备运行时出现不稳定的情况。
地脚螺栓的数量和规格应符合设计要求，并经过专业人员检验确认。
3.接地保护：低压配电柜应进行接地保护，接地电阻不应大于4Ω。
接地线应采用牢固的连接方式，确保接地的可靠性。
4.密封保护：低压配电柜的外壳应具备良好的密封性能，以防止灰尘、湿气等进入柜体，影响设备的稳定运行。
5.线缆布线：低压配电柜的线缆布线应整齐、有序，并且与高压线路要保持一定的距离，避免相互干扰。
6.过负荷保护：低压配电柜应配置适当的过负荷保护装置，能够在出现过负荷时及时切断电源，以预防设备过热、火灾等事故的发生。
二、低压配电柜的操作规范：1.操作人员必须经过培训和持证上岗，熟悉低压配电柜的工作原理、操作规程和事故应急处理措施，并严格按照规范操作。
2.操作前应检查低压配电柜的开关、指示灯等设备是否正常运行，有无异常现象。
如发现异常应及时报修，不得擅自进行操作。
3.操作人员应佩戴防静电服或防静电手套等防护用具，以确保操作的安全性。
4.操作人员在接触低压配电柜内部元件时，必须断开电源，并同时进行缓释电荷处理后方可进行接触，以避免触电危险。
5.不得随意改变低压配电柜内部的接线，更不能私自增加负载，以免引起设备过载而发生事故。
6.系统运行过程中，应定期检查低压配电柜的运行情况，如发现设备存在故障、异常，应及时处理，并上报主管单位。
7.禁止在低压配电柜周围存放易燃、易爆或腐蚀性物品，以免引发火灾、爆炸等事故。
以上是低压配电柜的安装和操作规范，通过严格按照规范操作，可以有效提高供电系统的安全性和稳定性，保障供电系统的正常运行。
同时，为了保证操作人员的安全，使用过程中应注意遵循安全操作规程，如有疑问或异常情况应及时报告上级或相关专业人员处理。
低压配电柜的配线安装标准和注意事项
低压配电柜的配线安装标准和注意事项
低压配电柜的配线安装标准和注意事项如下：
1. 安全要求：
- 必须按照国家电气安全标准进行安装，确保安全可靠。
- 配电柜应放置在通风、无腐蚀性气体和易燃易爆物品的场所。
2. 电缆选择：
- 根据电流负荷选择适当的电缆规格和材料。
- 选择耐高温、耐腐蚀的电缆，确保使用寿命。
3. 接线规范：
- 接线应符合电缆接地的规范，确保接地效果良好。
- 采用专用端子和接线头进行接线，保证接触可靠，减少接触电阻。
4. 电缆布线：
- 电缆布线应避免与其他电缆、水管等干扰物相交叉，防止电磁干扰和安全事故的发生。
- 布线时应留有适当的余量，以便后续维修和更换。
5. 标识要求：
- 每根电缆都应有明确的标识，包括电压、电流、用途等信息。
- 用不同颜色的电缆进行区分，以便快速识别。
6. 接线板：
- 使用合适的接线板进行配线，确保安装牢固，不松脱。
- 必要时使用绝缘材料进行绝缘处理。
7. 过载保护：
- 配电柜必须配备过载保护装置，以防止电流超载造成的安全隐患。
- 过载保护装置应设置合理的额定电流值。
以上是低压配电柜的配线安装标准和注意事项，安装时务必按照相关要求进行操作，确保安全和可靠性。
低压配电柜安装
低压配电柜安装1、施工顺序2、设备开箱及审核设备开箱检测由业主、监理工程师、承包商和设备制造商共同进行。
按图纸和装箱清单核对每台开关柜的规格、型号，内部配线与系统图是否符合，随机带的技术资料和备品、备件并及时记录签字。
（由于定货、厂家制造等方面的原因，在施工中经常出现到货盘柜尺寸与设计不符的情况，此时应准确测量实际到货外形尺寸，及时修改基础槽钢制作尺寸及运输安装方案。
）3、槽钢基础制作安装○1柜基础采用10#槽钢，安装前，首先应检测槽钢的不平直度，并予以校正。
○2安装盘柜实际外形及排列原则进行槽钢基础制作，注意横撑位置不要设置于某面盘的底座中部，以免影响以后线、缆进入及固定。
在槽钢基础制作时应考虑为盘间接缝预留1—2mm延长量。
○3土建交出配电室地面的最终标高点，然后用水平测量仪分点测出地面的标高，并标挂钢丝，按钢丝高度确定槽钢标高，槽钢底部用垫铁垫实与预埋铁或砼钢筋焊接。
基础槽钢安装时配合水平仪测量，使其上表面水平偏差≤1mm,且盘柜后面基础槽钢应稍低于前面或水平，使找平时不在盘柜前面垫垫片；基础型钢安装后其顶部宜高出抹平地面10mm。
a.搬运槽钢、设备时施工人员应精力集中、动作协调，以防施工人员发生磕碰现象。
b.配电室内应保持通风良好，以利于电焊气体的彻底排放。
c.电焊作业必须遵守用火制度，并做好防火措施。
4、盘柜安装1）配电柜进场前，土建条件应具备以下条件：○1低压配电室地面施工已完，室内沟道无积水、杂物。
○2预埋件及预留孔符合设计需求，预埋件应牢固；门窗安装完毕，符合防火需求。
○3有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作已结束。
2）设备运输○1本工程较大设备主要是低压配电柜，柜体吊装采用四点吊装以防止变形，由专人指挥将开关柜慢慢吊起，放在运输车辆的适当位置，然后用4根刹车器将柜体顶部4个吊装孔与运输车刹紧。
防止运输中的磕碰。
○2到达预定位置后平稳卸车，并将倒放于平板车上，平板车上表面满铺一层软毡，防止划伤柜体，检测线路行程范围内有无脚手架、障碍物等，存在问题立即联系拆除或解决，确保线路完全畅通后，人力拉动平板车至低压配电室附近。

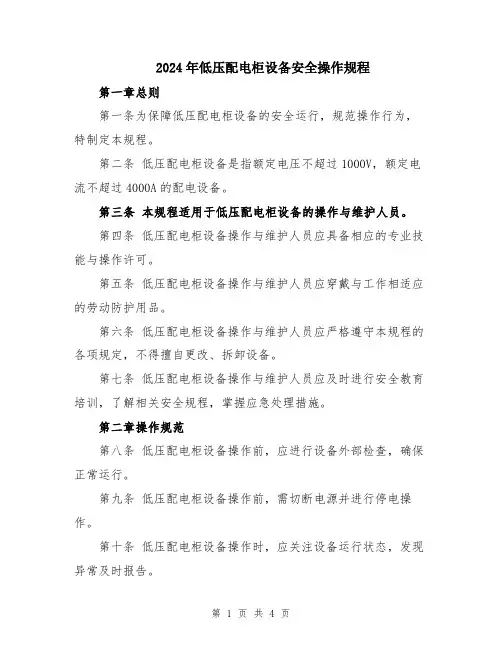

2024年低压配电柜设备安全操作规程
2024年低压配电柜设备安全操作规程第一章总则第一条为保障低压配电柜设备的安全运行，规范操作行为，特制定本规程。
第二条低压配电柜设备是指额定电压不超过1000V，额定电流不超过4000A的配电设备。
第三条本规程适用于低压配电柜设备的操作与维护人员。
第四条低压配电柜设备操作与维护人员应具备相应的专业技能与操作许可。
第五条低压配电柜设备操作与维护人员应穿戴与工作相适应的劳动防护用品。
第六条低压配电柜设备操作与维护人员应严格遵守本规程的各项规定，不得擅自更改、拆卸设备。
第七条低压配电柜设备操作与维护人员应及时进行安全教育培训，了解相关安全规程，掌握应急处理措施。
第二章操作规范第八条低压配电柜设备操作前，应进行设备外部检查，确保正常运行。
第九条低压配电柜设备操作前，需切断电源并进行停电操作。
第十条低压配电柜设备操作时，应关注设备运行状态，发现异常及时报告。
第十一条低压配电柜设备操作人员应使用绝缘工具进行操作，避免触电事故。
第十二条低压配电柜设备操作过程中，严禁将金属物品放置于设备上，防止引发短路。
第十三条低压配电柜设备操作人员应定期对设备进行清洁，保持设备干净整洁。
第十四条低压配电柜设备操作人员应熟悉设备工作原理和操作方法。
第十五条低压配电柜设备操作人员应按照设备要求进行正确接线，避免接错。
第三章维护规范第十六条低压配电柜设备维护前，应进行设备停电并进行安全锁定。
第十七条低压配电柜设备维护人员应按照设备使用手册进行维护操作。
第十八条低压配电柜设备维护人员应定期对设备进行检查，确保设备正常运行。
第十九条低压配电柜设备维护人员应定期更换设备内部零部件，避免老化故障。
第二十条低压配电柜设备维护人员应使用合适的工具进行维护操作，严禁使用过大或过小的工具。
第二十一条低压配电柜设备维护过程中，注意保持工作区域整洁，避免杂物妨碍维护操作。
第二十二条低压配电柜设备维护人员应及时更换磨损严重的绝缘件，避免电气漏电事故。
第四章应急处理第二十三条发生低压配电柜设备事故时，操作人员应立即切断电源，并进行紧急处理。
低压配电柜规范
低压配电柜规范低压配电柜是电力系统中的一种重要设备，主要起到分配电能、保护电路和控制电器的作用。
低压配电柜的规范非常重要，对于保证电力运行的安全性、可靠性和经济性具有重要意义。
下面是关于低压配电柜规范的一些要点：1. 设计标准：低压配电柜的设计应符合国家和行业的相关标准，例如GB7251.1-2013《低压成套开关设备和控制设备》、GB7251.2-2013《低压成套开关设备和控制设备》等。
2. 安装位置：低压配电柜应安装在通风、无腐蚀性气体和灰尘的室内环境，远离易燃物、易爆物和有腐蚀性的物质。
柜体应放置在干燥、通风好的位置，离地面高度应符合设计要求。
3. 配电柜结构：低压配电柜由柜体、断路器、电流互感器、开关、连接件等组成。
柜体应采用不燃性材料制作，具有良好的散热性能和防护等级。
柜体应具备防雷击、防震动、防潮湿和防腐蚀的能力。
4. 电路保护：低压配电柜中的电路应设置相应的过载保护、短路保护和地理保护措施。
过载保护通常采用熔断器，短路保护采用断路器。
每个回路应设备独立的漏电保护器，以确保电路的安全运行。
5. 连接要求：低压配电柜的电缆和接线端子应根据设计规范进行正确连接，且接头应牢固可靠。
连接端子应采用合适的导体截面，紧固固定，并避免相互接触或短路。
6. 人身安全：低压配电柜的工作区域应设有安全警示标志，并设有有效的防电击措施，例如限制人员进入、装置隔离等。
工作人员必须经过相关培训，具备必要的操作技能和安全意识。
7. 定期检测：低压配电柜应定期进行安全检查和维护。
检查内容包括电缆、接线端子的状况、设备运行情况、保护装置的可靠性等。
对于发现的问题应及时修复或更换。
总之，低压配电柜的规范对于电力系统的安全运行至关重要。
只有严格按照相关规范进行设计、安装和维护，才能保证低压配电柜的可靠性和安全性，最大限度地确保电力系统的稳定运行。
低压配电柜安装技术要求
低压配电柜安装技术要求
以下是低压配电柜安装的技术要求：
1.安装地点选择
2.安装基础设计和施工
3.安装前准备工作
在低压配电柜安装前，应对相关设备和材料进行清点和检查，确保各
项配件完好无缺，材料齐全。
对于涉及到电源供应的配电柜，还需要验证
电源是否可靠、功能是否正常。
4.安装实施
在低压配电柜的安装实施过程中，要注意以下几点：
(1)各种设备和器件要按照设计要求连接，连接牢固可靠。
(2)安装电缆时，要避免电缆弯曲过度或者损坏绝缘层。
(3)安装前，要先检查外壳是否有漏电现象，以确保安装使用安全。
(4)安装过程中，固定件和螺栓要按规定的扭矩进行拧紧。
(5)低压配电柜的线缆系统应明确标识，减少差错和故障发生。
5.安装后检验和调试
(1)初次送电前，对低压配电柜进行全部的绝缘性能和安全性能测试。
(2)对各个电路进行测试，包括电流、电压、功率因数等方面。
(3)检查和测试各个开关的动作是否正常、灵敏。
(4)测试低压配电柜的各个指示灯和仪表是否正常。
6.安全用电教育和培训
对安装低压配电柜的人员进行必要的安全用电教育和培训，使其具备相关的知识和技能，提高工作安全性。
综上所述，低压配电柜安装的技术要求包括安装地点选择、安装基础设计和施工、安装前准备工作、安装实施、安装后检验和调试，以及安全用电教育和培训等方面，这些要求有助于确保低压配电柜的正常运行和使用安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压配电柜的安装和操作规范
一、配电柜安装要求
低压配电柜、配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。
电箱、开关箱应安装端正、牢固、不得倒置、歪斜。
固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m 。
进入低压配电柜的电源线，严禁用插销连接。
电箱之间的距离不宜太远。
分配电箱与开关箱的距离不超过30m。
开关箱与固定式用电设备的水平距离不宜超过3m。
每台用电设备应有各自的专用的开关箱。
施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。
开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。
二、配电柜安装要求
低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。
应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。
对于湿气大的地区还要配备驱潮器、干燥器等。
应检查安装位置是否牢固，不得偏斜晃动
三、配电柜操作规程
低压配电柜和设备的正常运转，任何无关人员不得扳动板上的开关;配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。
停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机;配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态;充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。
正常航行时，低压配电柜的配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用;发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电;发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象;交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负责操作;发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。
以上是从两大方面来进行理解低压配电柜的一些操作规程过程.。
